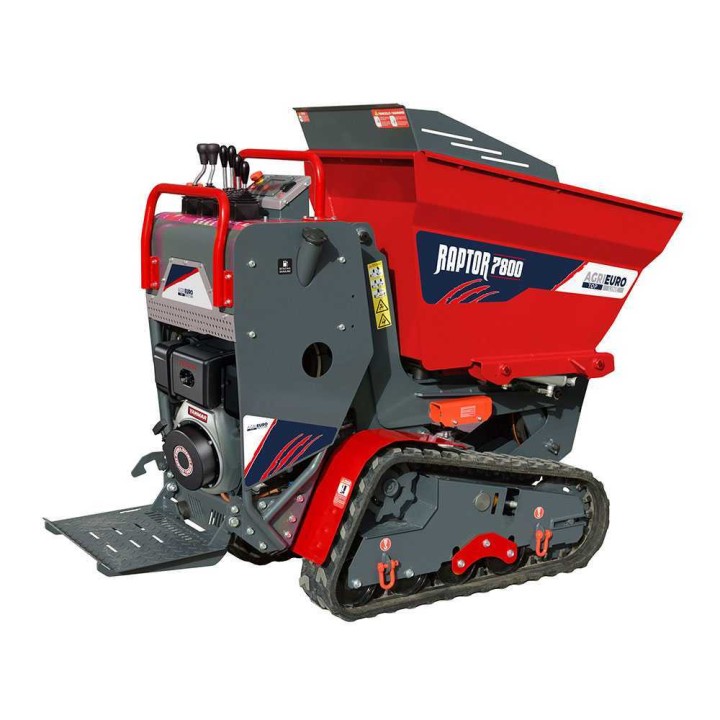

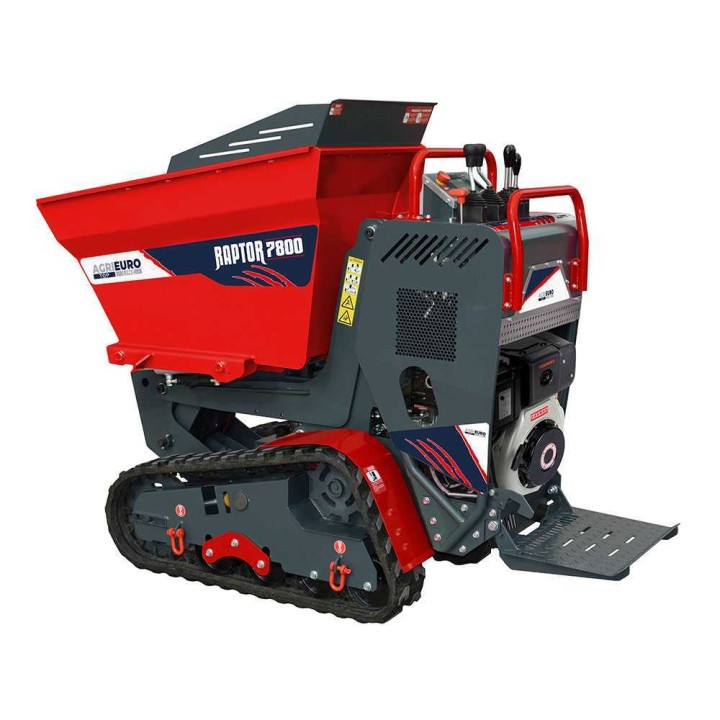

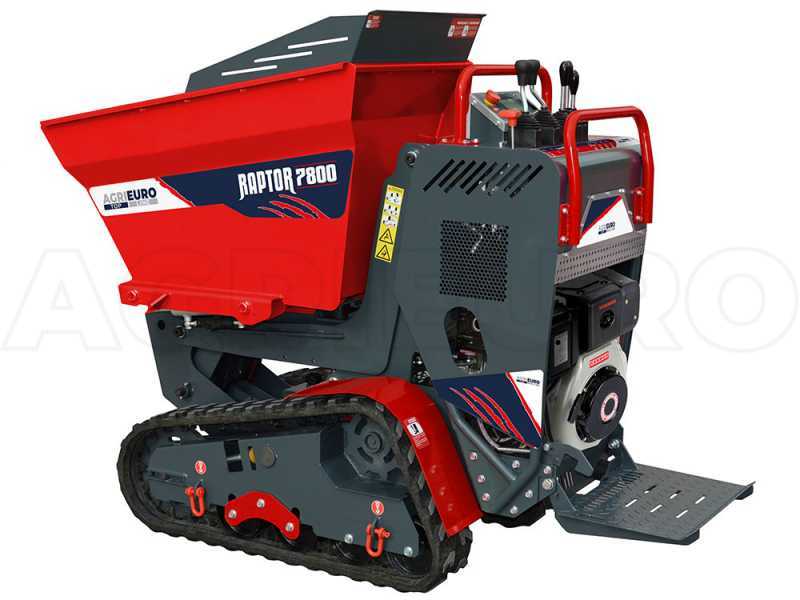

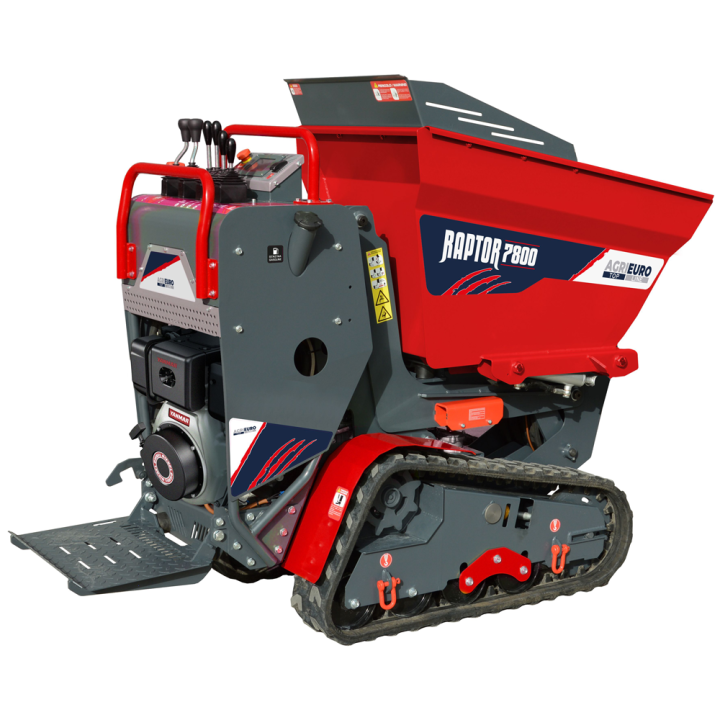

RAPTOR 7800 YED moottorikärry, Yanmar L100E diesel, 10 HP, 800 kg, telaketjut kuvat
RAPTOR 7800 YED moottorikärry, Yanmar L100E diesel, 10 HP, 800 kg, telaketjut
Telaketjuilla liikkuva RAPTOR 7800 YED -moottorikärry hydraulisella kippilavalla, Yanmar-dieselmoottorilla, 800 kg:n kantavuudella ja hydrostaattisella voimansiirrolla.
Telaketjuilla liikkuva moottorikärry kuljetukseen
RAPTOR 7800 YED on telaketjuilla varustettu moottorikärry, jossa on hydraulisesti eteenpäin tyhjentävä kippilava ja Yanmar L100E -dieselmoottori sähköisellä käynnistyksellä. Nimellisteho on 10 HP ja kantavuus enintään 800 kg tasaisella alustalla tai 600 kg enintään 30 prosentin kaltevuudessa.
Hydrostaattinen voimansiirto mahdollistaa nopeuden muuttamisen liikkeen aikana. Telaketjut, avustettu ohjaus ja kallistuvat telastot tukevat koneen vakautta raskailla kuormilla ja epätasaisessa maastossa.
Tekniset pääominaisuudet
RAPTOR 7800 YED -moottorikärry
Telaketjuilla liikkuvassa moottorikärryssä on hydraulisesti toimiva dumper-tyyppinen kippilava, joka tyhjentyy eteenpäin. Yanmar L100E -dieselmoottorin sähköinen käynnistys ja 10 HP:n nimellisteho soveltuvat kuormien siirtämiseen erilaisissa työympäristöissä.
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden muuttamisen myös liikkeen aikana. Hallintalaitteet koostuvat lavoille, telastoille ja etenemisnopeudelle tarkoitetuista vivuista. Runko on suunniteltu kevyeksi ja kestäväksi, ja telaketjut tukevat vakautta raskailla kuormilla sekä kaltevilla alustoilla.
- Kantavuus tasaisella alustalla enintään 800 kg
- Kantavuus kaltevalla alustalla enintään 600 kg
- Suurin ilmoitettu kaltevuus 30 prosenttia
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat ilmoituksen mukaan valmiiksi oikealla tasolla ja polttoainesäiliössä on pieni määrä polttoainetta. Öljytasot on silti tarkistettava ennen käyttöä. Öljykylpyilmasuodattimella varustettuun suodattimeen tulee lisätä öljyä, jos sitä ei ole. Käyttöohje on luettava ennen tarkistus- ja täyttötoimenpiteitä.
Tekniset ominaisuudet ja telasto
Alavaunu on valmistettu vähintään 5 mm paksusta hiiliteräksestä. Matala painopiste tukee vakautta eri alustoilla, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisessa maastossa.
Hydrostaattinen voimansiirto käyttää 200 cm³:n orbitraalisia hydraulimoottoreita. Kolminkertaiset hammaspyöräpumput tuottavat virtauksen 18 + 12 + 12 l/min nopeudella 3 000 r/min. Suurin työpaine on 180 bar ja käyttöpaine 150 bar. Hydraulisäiliön tilavuus on 16 litraa.
Telaketjun leveys on 200 mm ja askel 72 mm. Telastossa on neljä rullaa, joista kaksi on kallistuvia. Koneen etenemisnopeus on 2,5–3,5 km/h ja ohjaus tapahtuu vakiovivuilla.
Hallintalaitteet
Hallintapaneeli on rakenteeltaan selkeä. Koneessa on vivut telastojen, kippilavan ja etenemisnopeuden hallintaan sekä moottorin kaasuvipu. Lisäksi varustukseen kuuluvat hätäkatkaisin, LED-valojen kytkin ja tukikahva.
- 1: Käyttövivut
- 2: Hätäkatkaisin välitöntä pysäytystä varten
- 3: LCD-näyttö, vain 4.0-teollisuusversion yhteydessä
- 4: LED-valojen kytkin
- 5: Etulevyn käyttövipu malleissa, joissa etulevy kuuluu varustukseen
- 6: Kippilavan kallistusvipu
- 7: Korkean tai kolmipuolisen tyhjennyksen vipu malleissa, joissa kyseinen ominaisuus on
- 8: Nopeuden säätövipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 YED |
|---|---|
| Tyyppi | Telaketjuilla liikkuva |
| Käyttövoima | Polttomoottori |
| Vetävä eteneminen | Kyllä |
| Kantavuus tasaisella alustalla | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Suurin kaltevuus | 30 % (17°) |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorin malli | L100E |
| Moottorityyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
| Käynnistys | Sähköinen avaimella |
Voimansiirto ja hydrauliikka
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Käyttö | Ohjausvivut |
| Hydraulimoottorit | Orbitaaliset, 200 cm³ |
| Hydraulipumput | Kolminkertaiset hammaspyöräpumput |
| Pumpun tuotto | 18 + 12 + 12 l/min, 3 000 r/min |
| Suurin paine | 180 bar |
| Käyttöpaine | 150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Lava ja varustelu
| Lava | Metallinen dumper-kippilava |
|---|---|
| Tyhjennyssuunta | Eteenpäin |
| Lavan hydraulinen kallistus | Kyllä |
| Kaarimaiset korokelaidat | Ei |

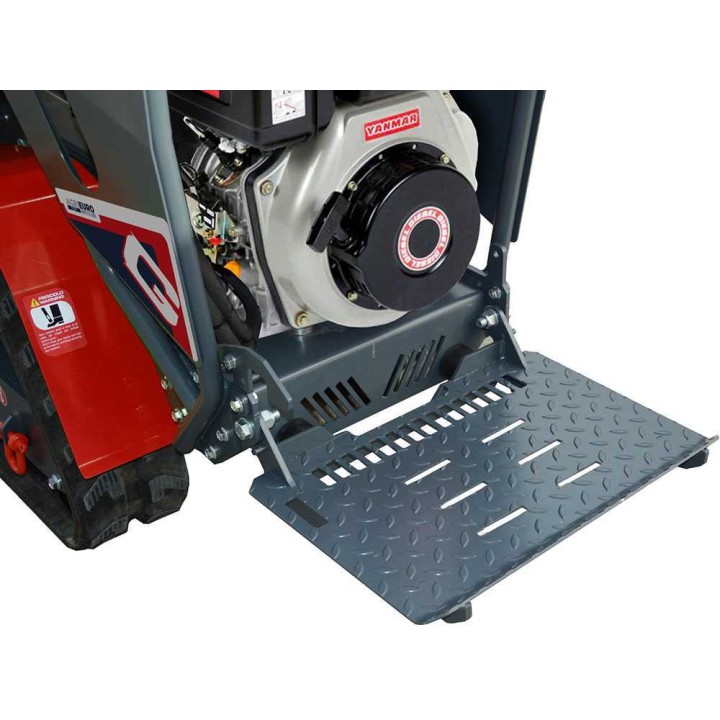

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuva telasto | Kyllä |
| Telaston leveys | 200 mm |
| Telaston rullien määrä | 4, joista 2 kallistuvia |
| LED-valo | Kyllä |
| Hätäkatkaisin | Kyllä |

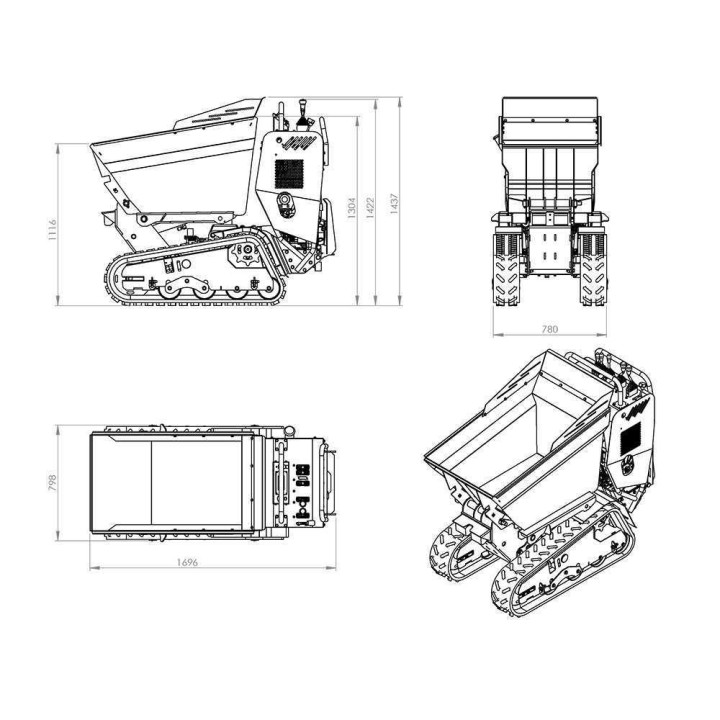

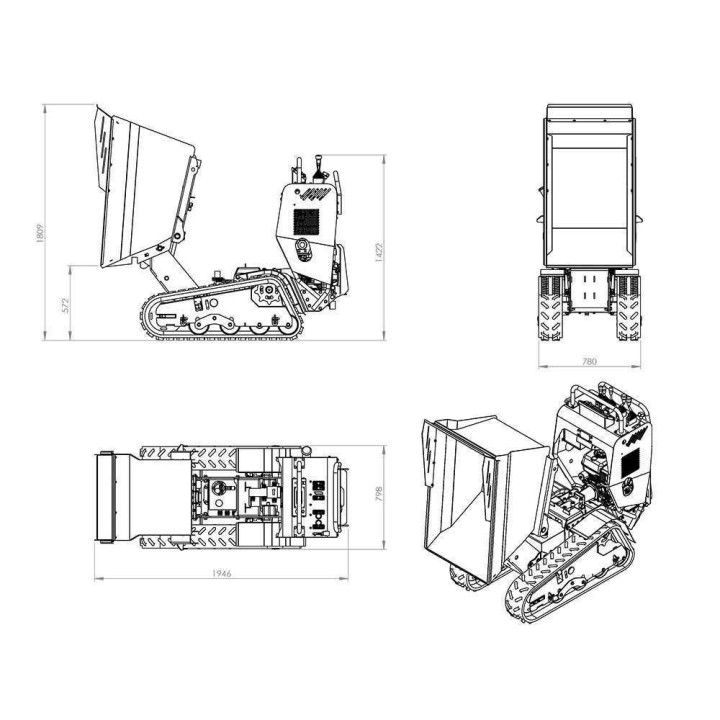

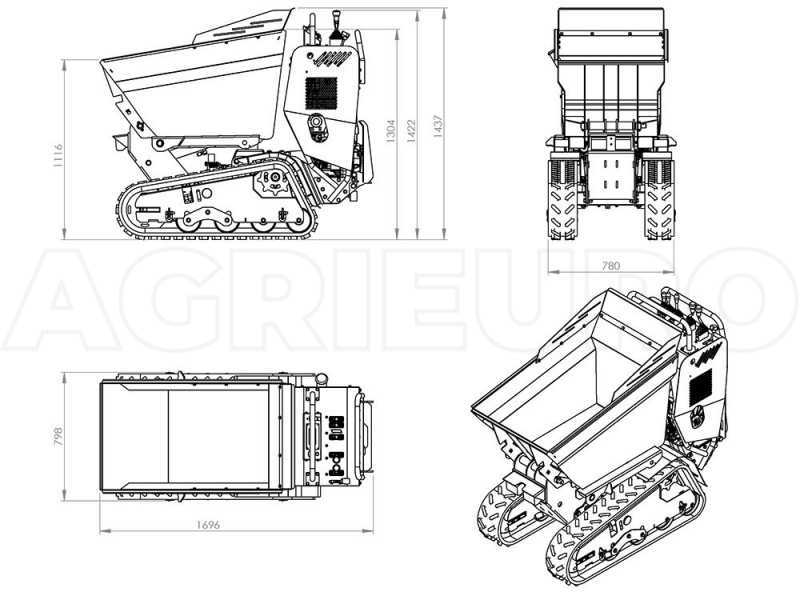

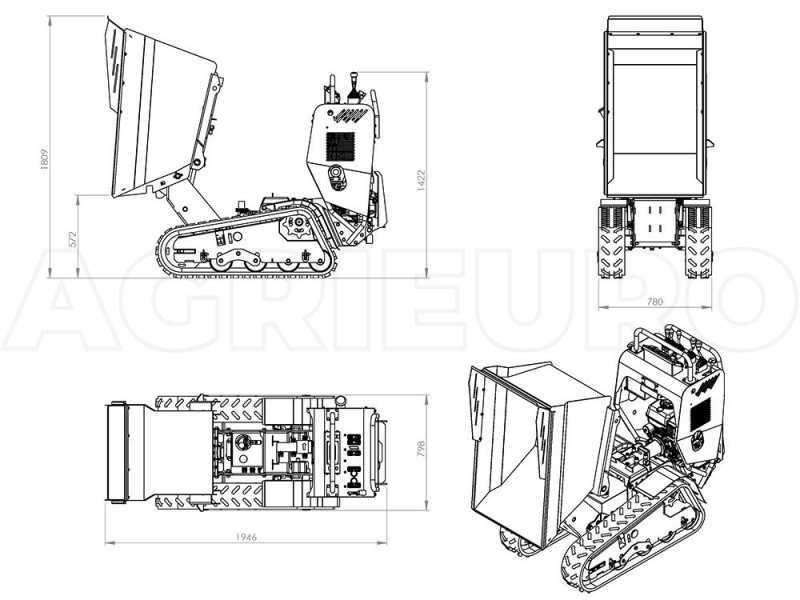

Mitat ja toimitus
| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 540 kg |
| Pakkaus | Puulavalla |
| Puulava turvallista kuljetusta varten | Kyllä |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman moottorikärry voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 800 kg ja kaltevalla alustalla enintään 600 kg. Suurin ilmoitettu kaltevuus on 30 % (17°).
Miten lava tyhjennetään?
Metallinen dumper-kippilava tyhjennetään hydraulisesti eteenpäin. Lavan hydraulista kallistusta ohjataan vivulla.
Millainen moottori ja käynnistys laitteessa on?
Moottorikärryssä on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Käynnistys tapahtuu sähköisesti avaimella, ja polttoainesäiliön tilavuus on 10 l.
Miten etenemisnopeutta hallitaan?
Hydrostaattinen vaihteisto mahdollistaa nopeuden muuttamisen liikkeen aikana. Etenemisnopeus on 2,5–3,5 km/h ja käyttö tapahtuu ohjausvivuilla.
Mitkä ovat tuotteen mitat ja nettopaino?
Tuotteen mitat ovat 160 × 140 × 80 cm (P × L × K) ja nettopaino on 540 kg.
Millainen telasto moottorikärryssä on?
Telaston leveys on 200 mm, ja siinä on neljä rullaa, joista kaksi on kallistuvia. Kallistuva telasto, avustettu ohjaus ja kuljettajan astinlauta kuuluvat varusteluun.
