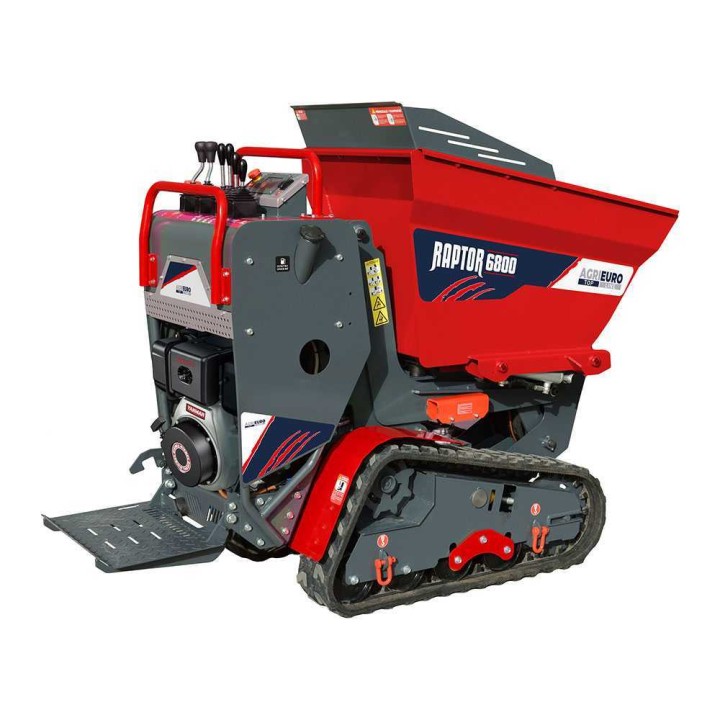

RAPTOR 6800 YEDH 4.0 telaketjukärry, Yanmar L100E, 10 HP, 700 kg kuvat
RAPTOR 6800 YEDH 4.0 telaketjukärry, Yanmar L100E, 10 HP, 700 kg
Telaketjuilla kulkeva RAPTOR 6800 YEDH 4.0 -moottorikärry 10 HP:n dieselmoottorilla, hydrostaattisella voimansiirrolla ja 700 kg:n kantavuudella.
Telaketjuilla kulkeva dumper-kuljetuskone

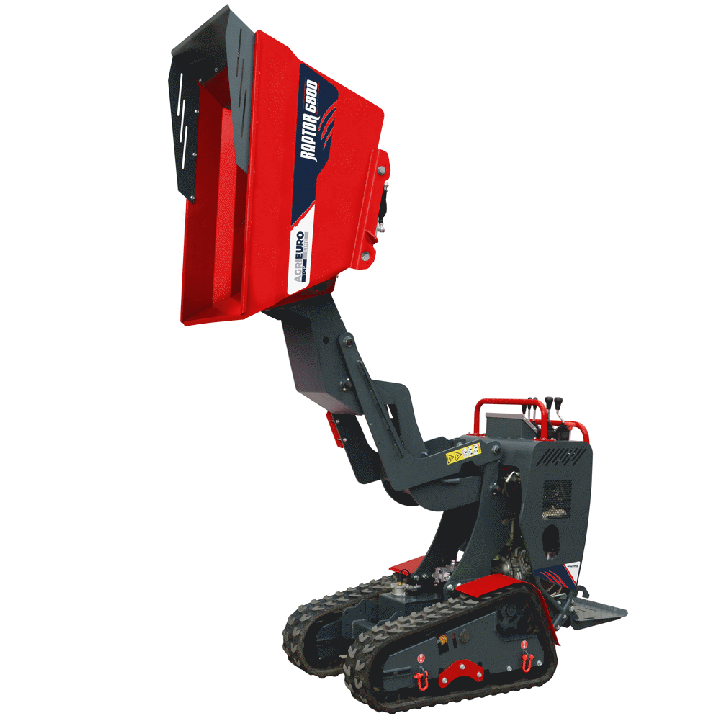

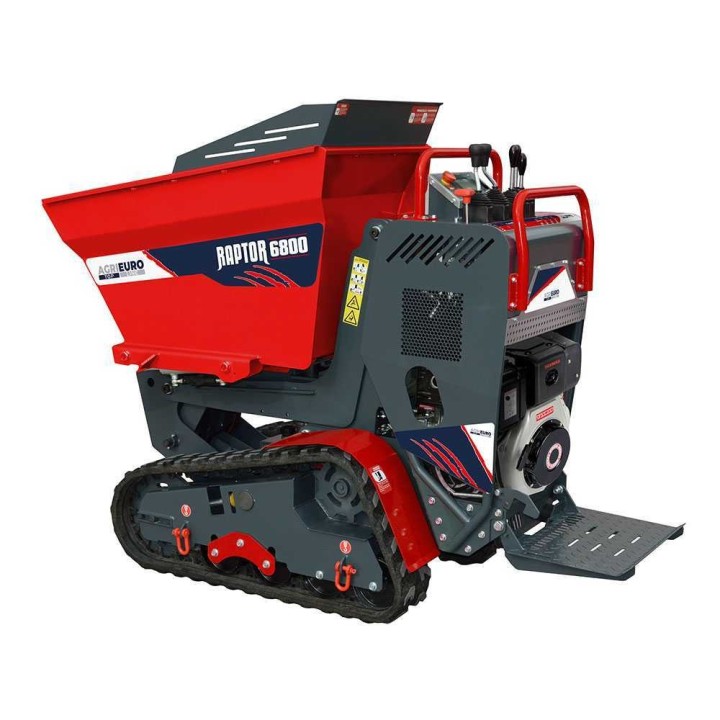

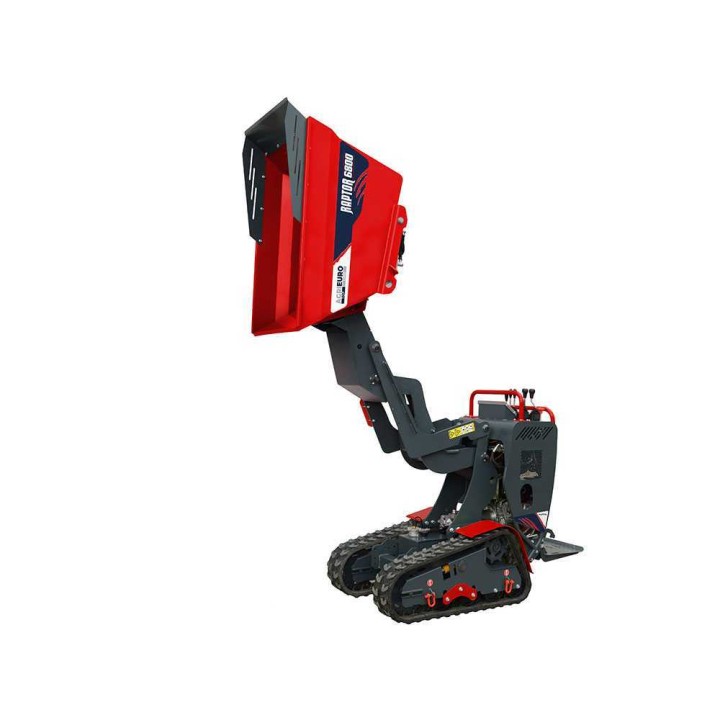

RAPTOR 6800 YEDH 4.0 on telaketjuilla varustettu moottorikärry raskaiden kuormien kuljettamiseen. Koneessa on hydraulisesti kallistuva dumper-lava korkealle tyhjennykselle sekä Yanmar L100E -dieselmoottori sähköstartilla.
10 HP:n moottori, hydrostaattinen voimansiirto ja 700 kg:n kantavuus tasaisella alustalla soveltuvat vaativaan ammattikäyttöön. Enimmäiskaltevuudella 30 % kantavuus on 500 kg. Teollisuus 4.0 -version LCD-näyttö esittää moottorin kierrosluvun, käyttötunnit ja akun jännitteen.
Tekniset pääominaisuudet
RAPTOR 6800 YEDH 4.0

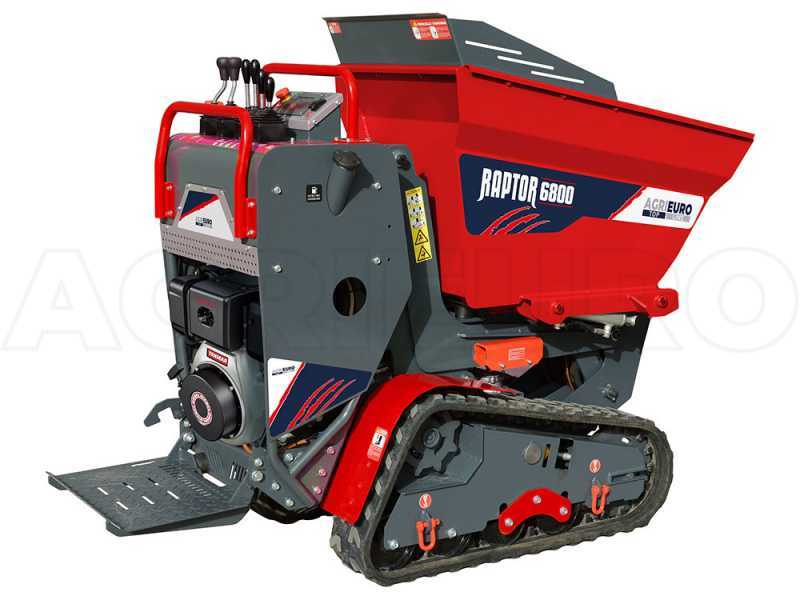

RAPTOR 6800 YEDH 4.0 on telaketjuilla kulkeva moottorikärry, jossa on hydraulisesti kallistuva dumper-lava korkealle tyhjennykselle. Yanmar L100E -dieselmoottorin sähköstartti helpottaa käyttöönottoa.
Teollisuus 4.0 -versio on tarkoitettu ammattikäyttöön. LCD-näytöltä voidaan tarkastella moottorin kierroslukua, käyttötunteja ja akun jännitettä. Järjestelmään kuuluva hälytys voidaan välittää etähallintasovellukseen huoltotarpeen ilmoittamiseksi.
- Kantavuus tasaisella alustalla enintään 700 kg
- Kantavuus enintään 500 kg, kun kaltevuus on korkeintaan 30 %
- Hydrostaattinen voimansiirto mahdollistaa nopeuden muuttamisen myös ajon aikana

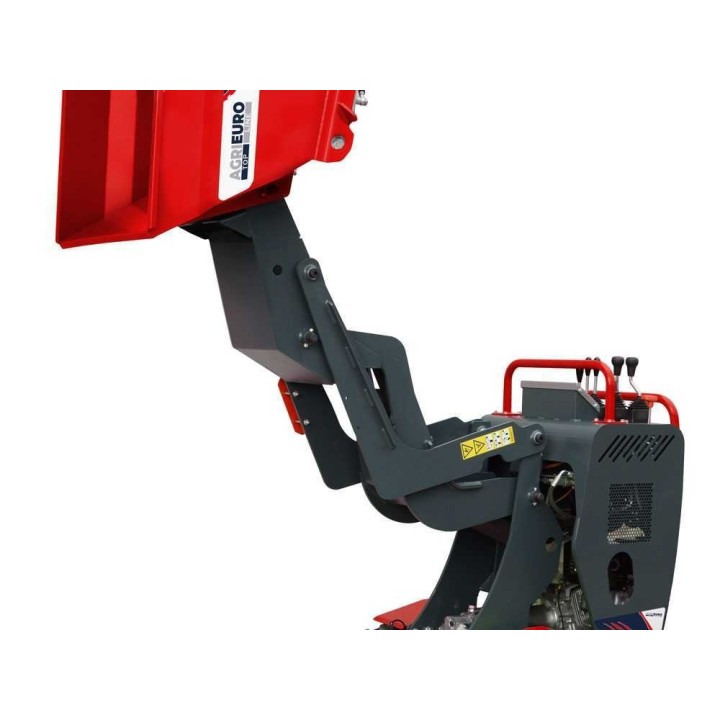

- Hydraulinen lavan kallistus vähentää kuorman tyhjentämiseen tarvittavaa käsityötä

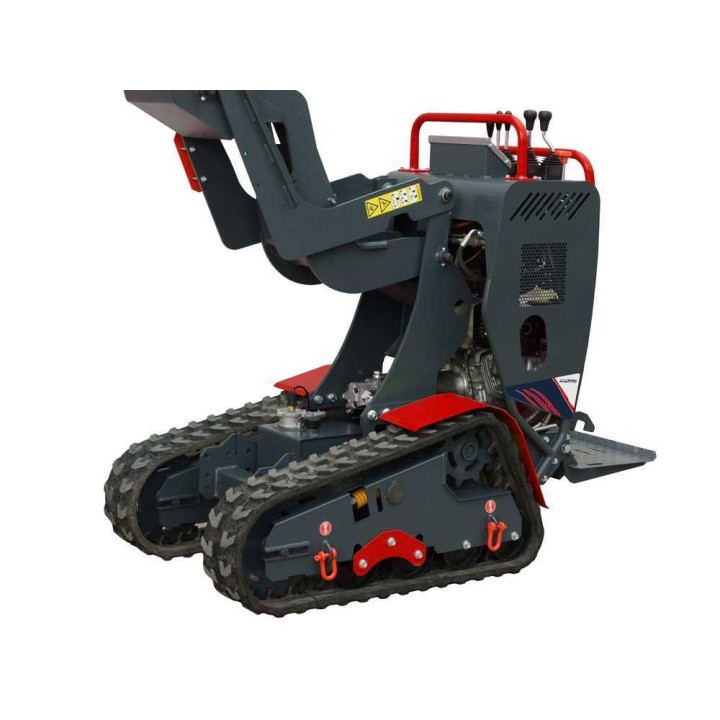

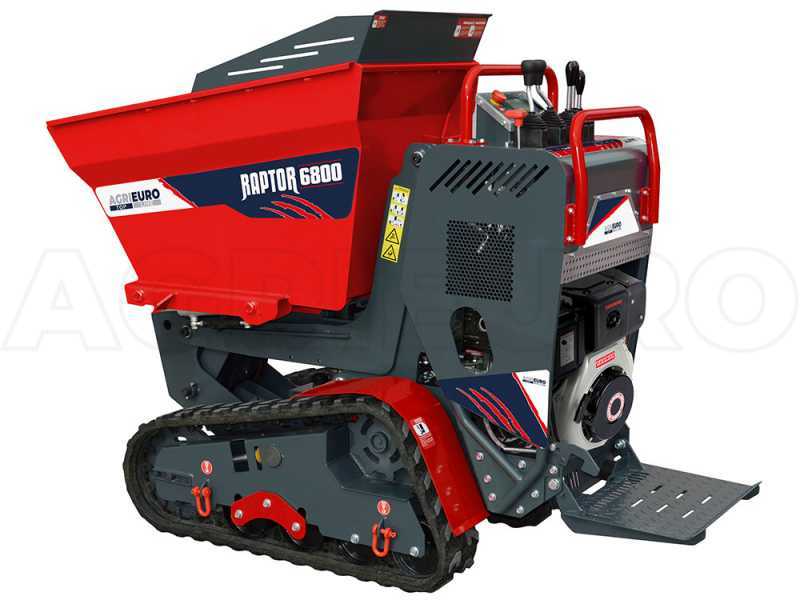

- Telaketjut tukevat koneen vakautta kuormattuna ja kaltevalla alustalla
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat täytettyinä ja polttoainesäiliössä on vähimmäismäärä polttoainetta. Öljytasot on tarkistettava ennen käyttöä. Öljykylpyilmansuodattimeen on lisättävä öljy, jos kyseinen suodatin on käytössä. Käyttöohje on luettava ennen tarkastus- ja täyttötoimia.
Tekninen rakenne ja turvallisuus
Koneessa on kaksi moottoriin laipallisesti kiinnitettyä OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja rajoittavat nopeuden kasvua alamäessä.
Alusta on suunniteltu matalalla painopisteellä vakauden parantamiseksi. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja 16 cm:n maavara helpottaa etenemistä epätasaisella alustalla.

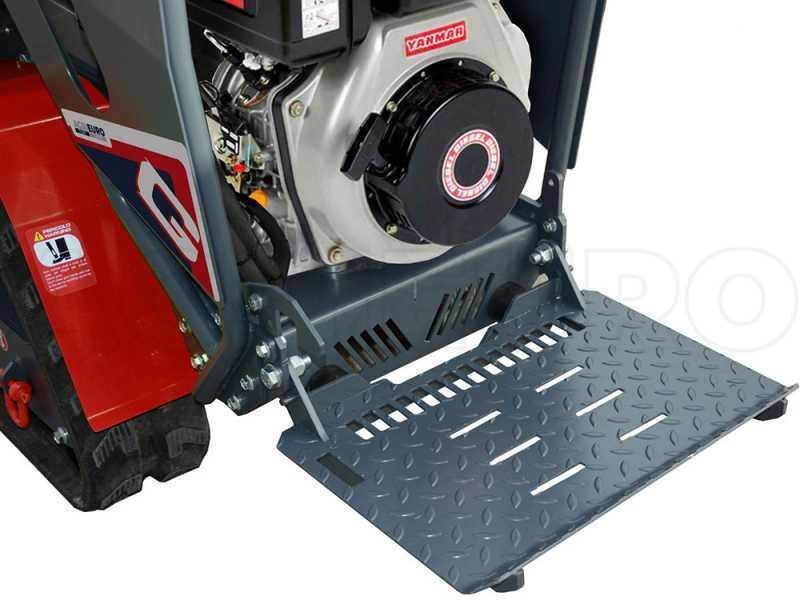

- Yanmar L100E -dieselmoottori, 10 HP
- 10 litran dieselpolttoainesäiliö ja sähköinen käynnistys
- Hydrostaattinen voimansiirto ja hydrauliset, 200 cm³:n orbitaalimoottorit
- Kolminkertainen hammaspyöräpumppu
- Hydrauliöljysäiliö 16 l
- Enimmäiskaltevuus 30 % eli 17°
- Telaketjun leveys 200 mm ja jako 72 mm

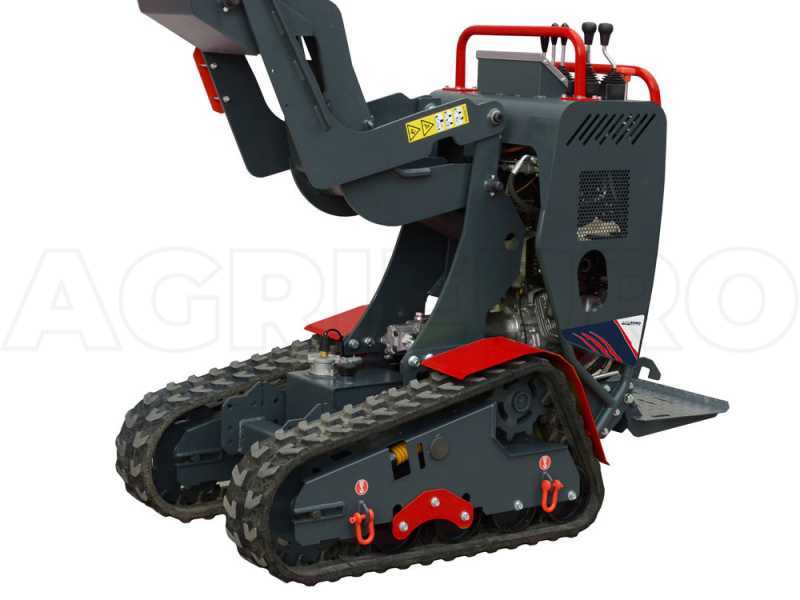

- Neljä telarullaa, joista kaksi on kallistuvia
Teollisuus 4.0 -version hallintalaitteet
Hallintalaitteisiin kuuluu aktiivinen turvallisuusjärjestelmä akustisine antureineen. Ohjausvivut, hätäpysäytys, valaistuksen kytkin ja lavan hydrauliset hallintalaitteet on sijoitettu kuljettajan käyttöön.
- 1: Käyttövivut
- 2: Hätäkytkin koneen välitöntä pysäyttämistä varten
- 3: LCD-näyttö
- 4: LED-valojen kytkin
- 5: Kauhan käyttövipu malleissa, joissa kauha kuuluu varustukseen
- 6: Lavan kallistusvipu
- 7: Korkealle tai kolmelle sivulle tyhjennyksen käyttövipu
- 8: Kaksinopeusvipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
LCD-näytöltä voidaan tarkastella moottorin kierroslukua, käyttötuntimittaria ja akun jännitettä.
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 YEDH 4.0 |
|---|---|
| Tyyppi | Telaketjuilla kulkeva |
| Vetävä kulku | Kyllä |
| Kantavuus tasaisella alustalla | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorimalli | L100E |
| Moottorityyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
| Käynnistys | Sähköinen |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Eteenpäinajon nopeudet | Portaattomasti säädettävä |
| Vaihteet | Rajoittamattomasti säädettävä |
| Ajonopeus | 2,5–3,5 km/h |
| Käyttö | Ohjausvivut |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min, 3 000 r/min |
| Enimmäis-/käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Lava ja varustelu
| Lavatyyppi | Dumper |
|---|---|
| Lava | Metallinen |
| Lavan kallistus | Hydraulinen |
| Hydraulimäntä | Kyllä |
| Hydraulinen kippisarja | Kyllä |
| Kaarimaiset lisälaidat | Ei |
| Saksinostin | Kyllä |

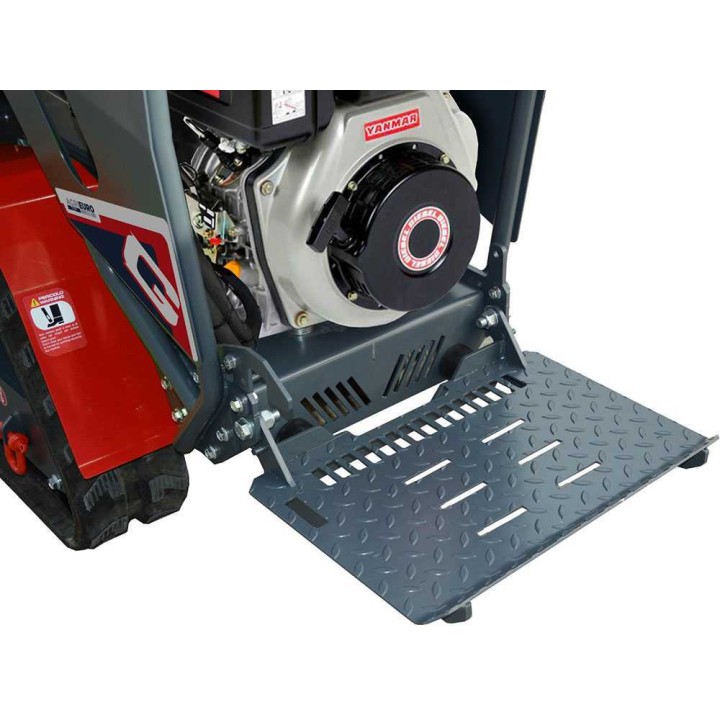

| Kuljettajan taso | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuva telaketju | Kyllä |
| Telaketjun leveys | 200 mm |
| Telarullien määrä | 4, joista 2 kallistuvia |
| Avainkäynnistys | Kyllä |
| LED-valo | Kyllä |
Mitat ja toimitus
| Tuotteen mitat (pituus × leveys × korkeus) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 625 kg |
| Pakkaus | Kuormalavalla |
| Toimituspakkaus | Puulava turvallista kuljetusta varten |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat koneen mitat ja nettopaino?
Koneen mitat ovat 160 × 140 × 80 cm ja nettopaino 625 kg.
Kuinka suuren kuorman kone voi kuljettaa?
Kantavuus tasaisella alustalla on enintään 700 kg. Kaltevalla alustalla kantavuus on enintään 500 kg, kun kaltevuus on korkeintaan 30 % eli 17°.
Millainen moottori ja polttoainesäiliö koneessa on?
Koneessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Dieselpolttoainesäiliön tilavuus on 10 l, ja käynnistys tapahtuu sähköisesti.
Miten lavan tyhjennys toimii?

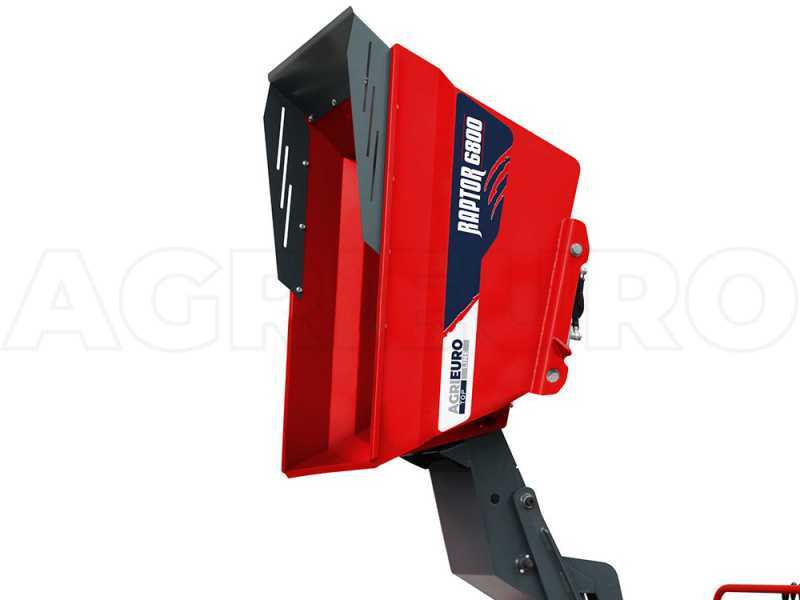

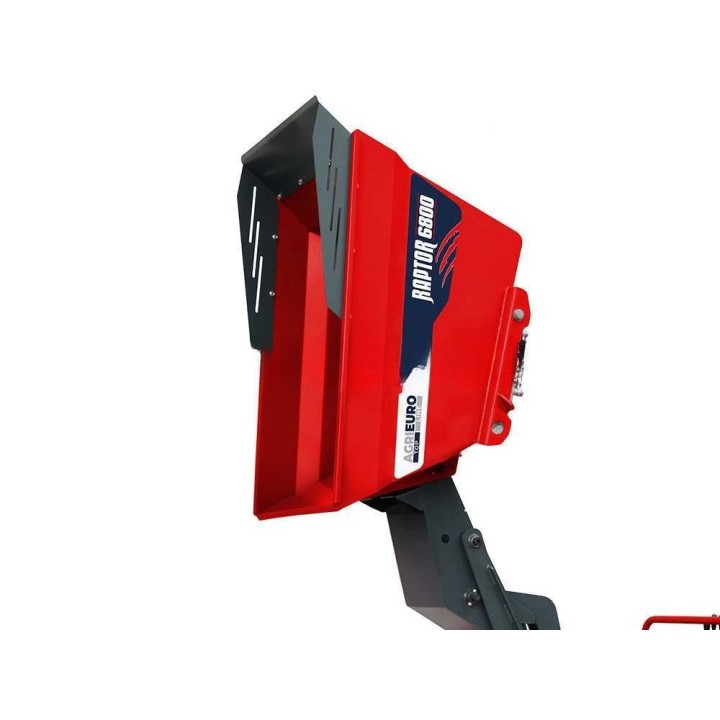

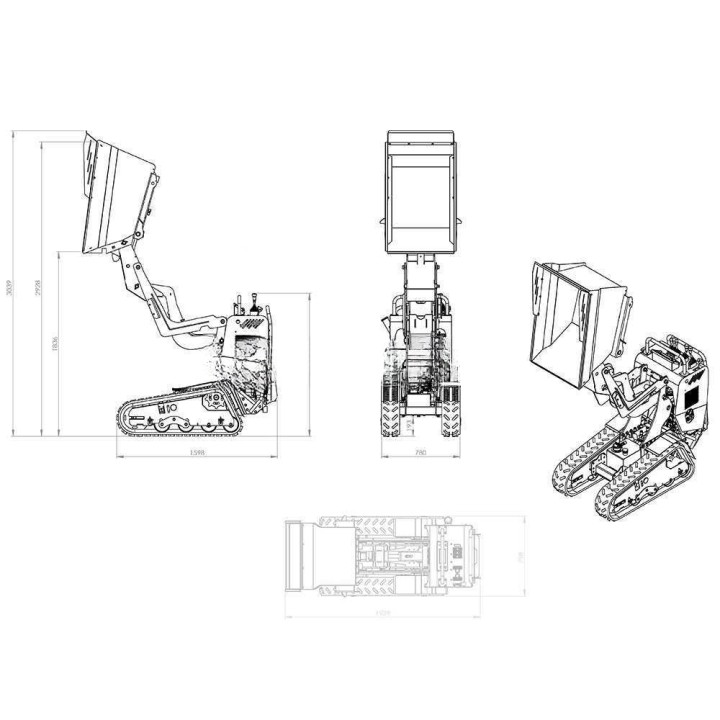

Metallinen dumper-lava kallistuu hydraulisesti korkealle tai kolmelle sivulle tyhjennystä varten. Koneessa on hydraulimäntä, hydraulinen kippisarja ja saksinostin.
Mitä tietoja LCD-näytöltä voi tarkastella?
LCD-näytöltä voi tarkastella moottorin kierroslukua, käyttötuntimittaria ja akun jännitettä. Järjestelmään kuuluva hälytys voidaan välittää etähallintasovellukseen huoltotarpeen ilmoittamiseksi.
Miten kone toimitetaan ja kuinka pitkä kokoamisaika on?
Tuote toimitetaan kuormalavalla puulavalle pakattuna turvallista kuljetusta varten. Kokoamisaika on 5 minuuttia.
