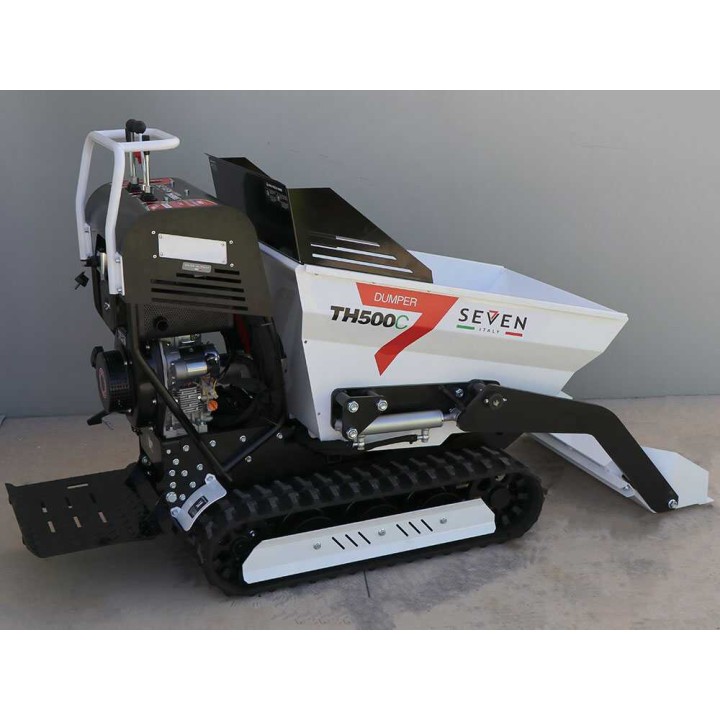

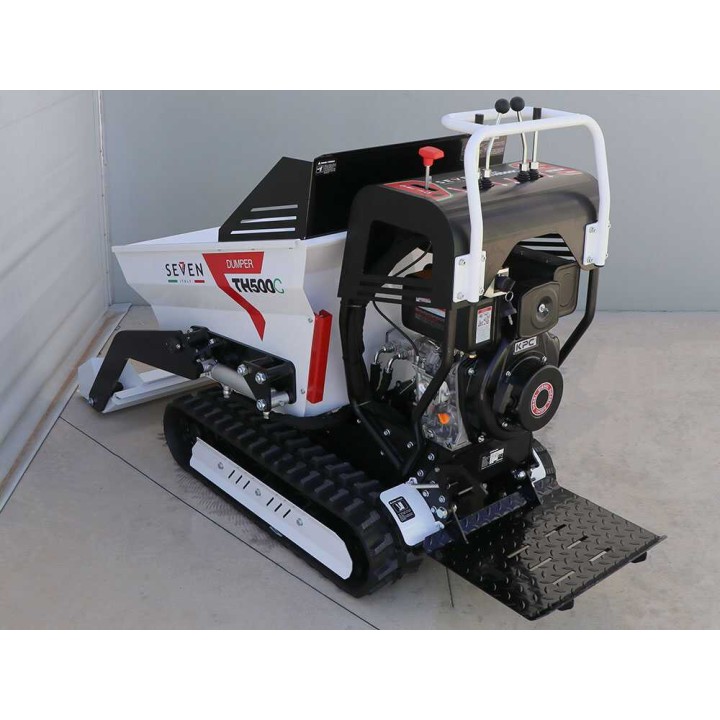

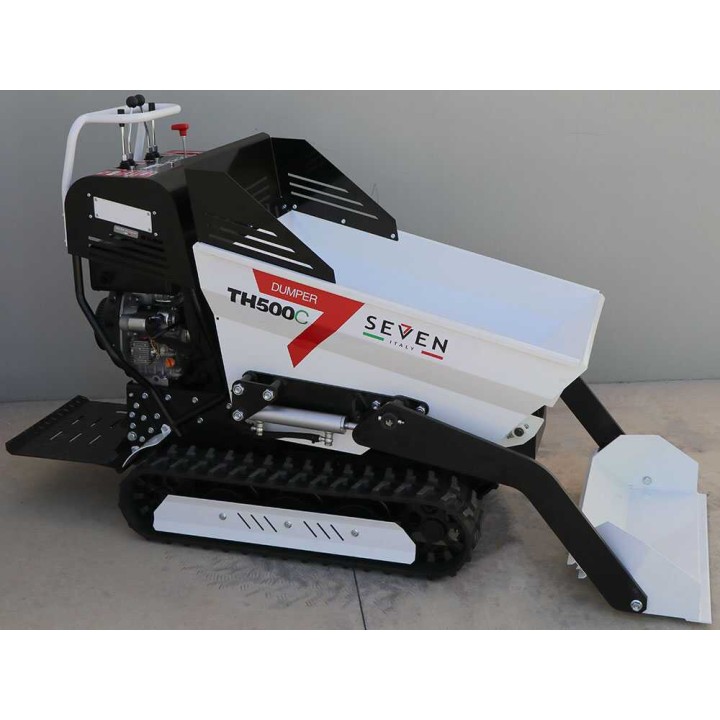

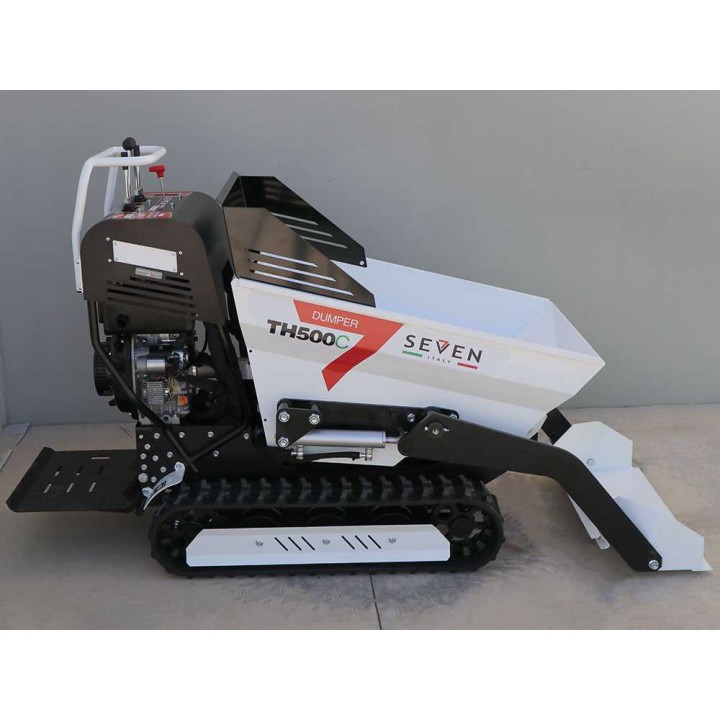

Seven Italy TH500C KM178-E telaketjukuljetuskärry, 500 kg, diesel, hydrostaattinen käyttöliittymä kuvat
Seven Italy TH500C KM178-E telaketjukuljetuskärry, 500 kg, diesel, hydrostaattinen käyttöliittymä
Telaketjuilla liikkuva 500 kg:n dumper-kuljetuskärry dieselmoottorilla, hydrostaattisella voimansiirrolla, hydraulisella lavalla ja lastauskauhalla.
Telaketjuilla liikkuva dumper-kuljetuskärry
Seven Italy TH500C KM178-E on dieselkäyttöinen telaketjuilla liikkuva kuljetuskärry, joka on tarkoitettu materiaalien siirtämiseen työmailla, pihoilla ja vaihtelevassa maastossa. Hydraulisesti kallistuva dumper-lava kantaa enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
Koneessa on 5,4 HP:n KPC KM178-E -dieselmoottori, hydrostaattinen voimansiirto, hydraulinen lastauskauha ja vahvistettu teräsrunko. Telaketjut, avustettu ohjaus ja erilliset hallintavivut tukevat hallittua työskentelyä myös raskailla kuormilla.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
TH500C KM178-E on telaketjuilla liikkuva kuljetuskärry, jossa yhdistyvät hydraulinen dumper-lava ja etupuolinen lastauskauha. Kone on tarkoitettu materiaalien kuormaamiseen ja kuljettamiseen. Lavan enimmäiskantavuus on 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
- Hydraulisesti kallistuva dumper-lava
- Hydraulinen lastauskauha
- Vahvistettu teräsrunko
- Telaketjuveto ja avustettu ohjaus
- Erilliset vivut lavan, kauhan, telaketjujen ja ajonopeuden hallintaan
Telaketjut tukevat koneen vakautta kuormitettuna. Laitteessa on telarullien sivusuojat, rullien puhdistumista helpottava rakenne, kaksinkertainen hammaspyöräpumppu sekä jouset telaketjujen kireyden palautukseen.
Kone toimitetaan tehtaalla tarkastettuna. Moottoriöljyn, öljykylpyisen ilmansuodattimen ja öljyn määrät on tarkistettava käyttöohjeen mukaisesti ennen käyttöä ja täyttöjä.

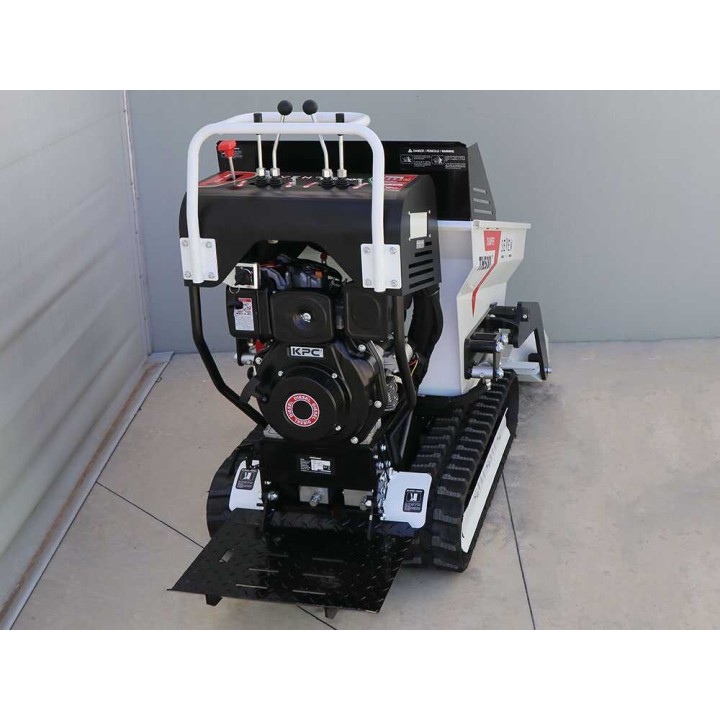

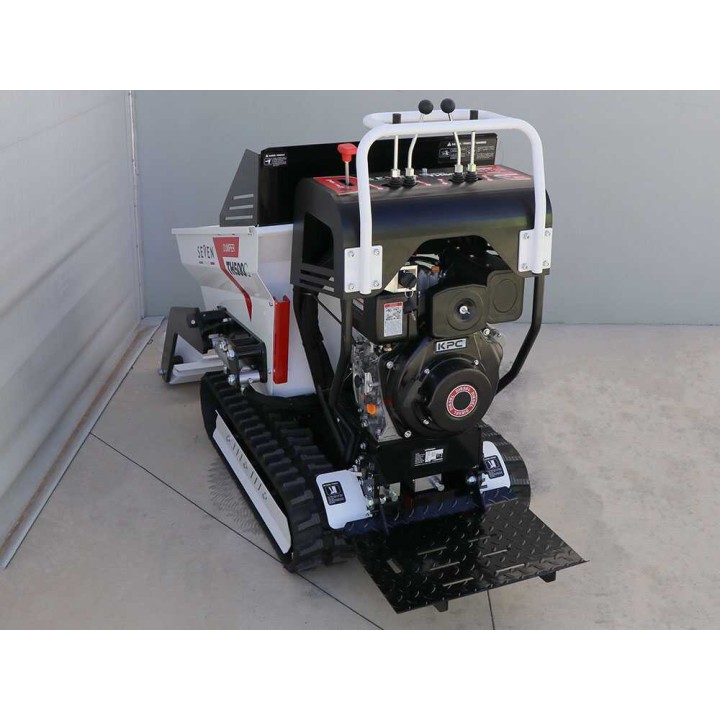

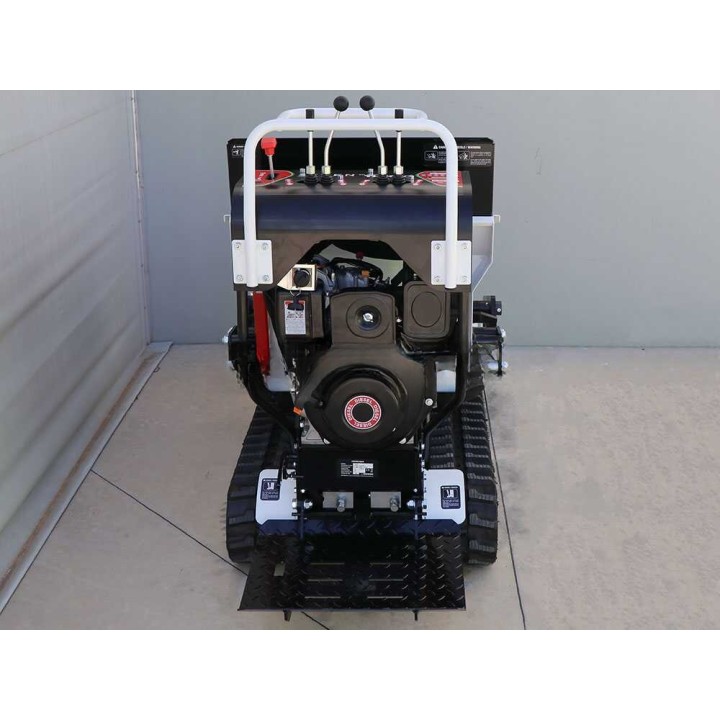

Moottori KPC KM178-E
Koneessa on yksisylinterinen, nelitahtinen OHV-dieselmoottori. Moottorin iskutilavuus on 296 cm³ ja nimellisteho 5,4 HP. Moottorissa on automaattinen dekompressio, öljykylpyvoitelu ja yläpuoliset venttiilit.
Moottorin tehoksi ilmoitetaan lisäksi 5,0 HP, joka vastaa kampiakselilta mitattavaa todellista tehoa. Moottorin suurin kierrosluku on 3 600 rpm. Polttoainesäiliön tilavuus on 3,5 litraa ja öljysäiliön 1,1 litraa.
Hydrostaattinen voimansiirto
Hydrostaattisessa voimansiirrossa ajonopeutta säädetään vivulla ilman pysähtymistä. Moottorin edessä oleva pumppu siirtää öljyä säiliöstä telaketjujen yhteydessä olevaan voimansiirtokoteloon.
Hydraulinen voimansiirto käyttää kestäviä hammaspyöriä. Hallintavivut mahdollistavat etenemisnopeuden säätämisen ja telaketjujen ohjaamisen. Ilmoitettu etenemisnopeus on 2,9 km/h.
Telaketjut ja alusta
Telaketjujen alusta on mitoitettu järeäksi. Vetopyörä on valmistettu valuraudan ja teräksen valuna, ja rakenteen etu- ja takaosan tasapaino auttaa jakamaan kuormaa. Itsepuhdistuvat rullat helpottavat alustan toimintaa vaihtelevissa olosuhteissa.
- Telaketjun leveys: 180 mm
- Telaketjun kokonaispituus: 106 cm
- Telaketjujen sivusuojat rullien ympärillä
- Jouset telaketjujen kireyden palautukseen

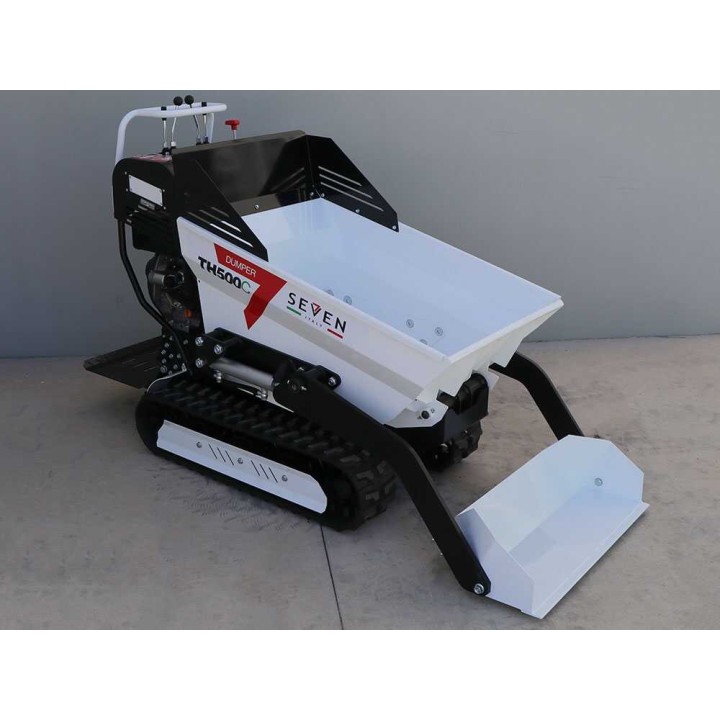

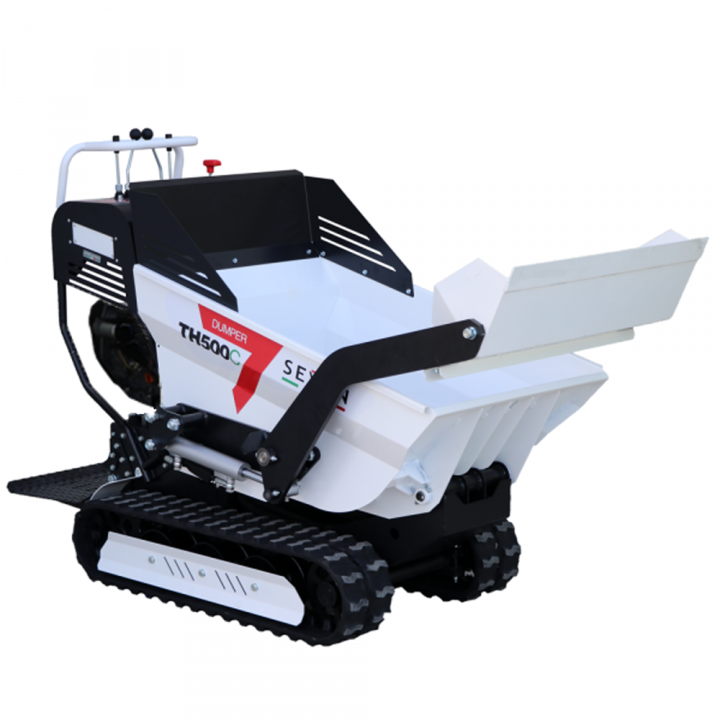

Hydraulinen lastauskauha
Etupuolinen lastauskauha liikkuu hydraulisesti ja sitä hallitaan ohjauspaneelin vivulla. Kauha on tarkoitettu irtomateriaalin kuormaamiseen lavalle, ei maan tasoittamiseen tai puskemiseen.
Ajon aikana kauha on nostettava eikä sitä saa painaa maata vasten, sillä kuormitus voi vaurioittaa hydraulisylintereitä, niveliä, tukia ja muita komponentteja.
- Kauhan paksuus: 2 mm
- Kauhan liikeradan kulma: 100°
- Kauhan mitat: 37 × 75,5 × 23 cm

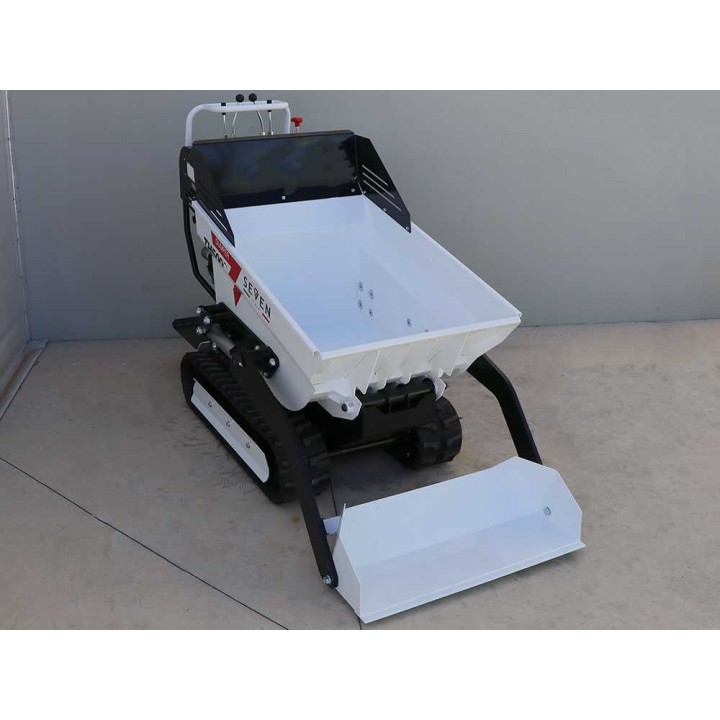

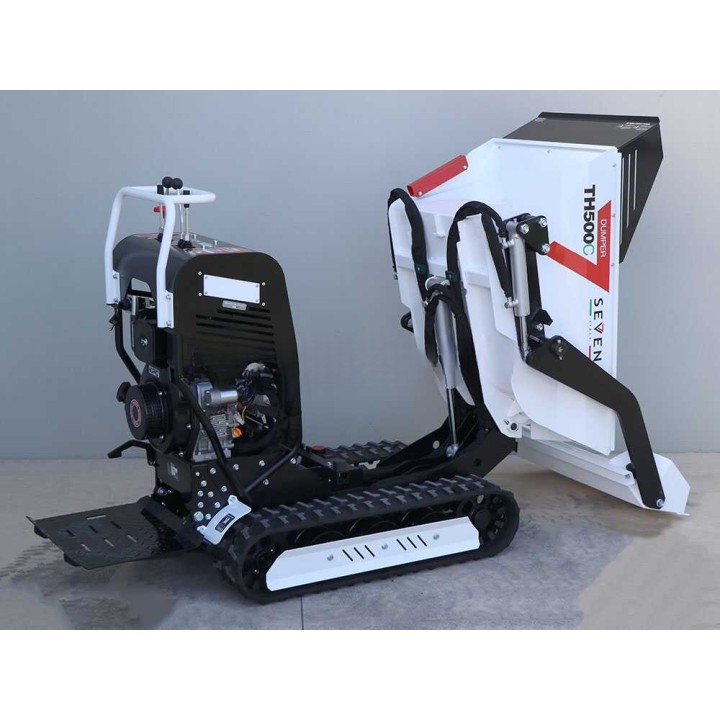

Hydraulisesti kallistuva dumper-lava
Lava on valmistettu lujasta teräksestä ja vahvistettu alaosan putkimaisilla poikittaisvahvikkeilla. Matalalle sijoitettu lastaustaso helpottaa materiaalin kuormaamista ja purkamista.
Hydraulinen kallistus vähentää käsin tehtävää nostotyötä. Lavan paksuus on 2 mm, mitat 104 × 68 × 41 cm ja kantavuus 500 kg tasaisella alustalla tai 350 kg enintään 30 prosentin kaltevuudessa.
Toimitukseen sisältyy
- Kaksi 4-tahtimoottorin öljypulloa
- Huoltoon ja säätöön tarkoitettu avainsarja
- Käyttöohje
- Alkuperäinen pakkaus puulavalla
Varustelu ja pakkaus
Koneessa on käyttäjän astinlauta, avustettu ohjaus, hydraulisylinteri ja hydraulinen lavan kallistussarja. Tuote toimitetaan alkuperäisessä pakkauksessa puulavalla.
Kokoamiseen ja säätöön on mukana avainsarja sekä käyttöohje. Ilmoitettu kokoamisaika on 30 minuuttia. Toimitus tapahtuu hydraulisella takalaitanostimella.
Tekniset tiedot
Yleiset tiedot
| Malli | TH500C KM178-E |
|---|---|
| Rakenne | Telaketjuilla liikkuva |
| Vetävä rakenne | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Lavan tyyppi | Dumper |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin malli | KD178-E |
|---|---|
| Moottorityyppi | Diesel |
| Sylinterimäärä | 1 |
| Moottorin rakenne | Nelitahtinen OHV |
| Sylinteri | Alumiini |
| Iskutilavuus | 296 cm³ |
| Puristussuhde | 20:1 |
| Suurin kierrosluku | 3 600 rpm |
| Nimellisteho | 5,4 HP |
| Todellinen teho | 5,0 HP |
| Polttoainesäiliö | 3,5 l |
| Öljysäiliö | 1,1 l |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Eteenpäinajovaihteet | Portaaton |
| Etenemisnopeus | 2,9 km/h |
| Hallinta | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan paksuus | 2 mm |
| Hydraulinen kallistussarja | Kyllä |
| Lastauskauha | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Narukäynnistys | Kyllä |
| Lavan mitat | 104 × 68 × 41 cm |
Toimitukseen sisältyvät varusteet
| Moottoriöljypullot | 2 kpl |
|---|---|
| Huoltoavainsarja | Kyllä |
| Käyttöohje | Kyllä |
| Pakkaus | Puulava |
Mitat ja paino
| Tuotteen mitat (pituus × leveys × korkeus) | 201 × 79 × 123 cm |
|---|---|
| Nettopaino | 440 kg |
| Pakkausmitat (pituus × leveys × korkeus) | 160 × 80 × 130 cm |
| Paino pakkauksen kanssa | 460 kg |
| Toimitus takalaitanostimella | Kyllä |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon kuljetuskärry voi kantaa?
Kantavuus on 500 kg tasaisella alustalla. Enintään 30 prosentin kaltevuudessa kantavuus on 350 kg.
Mitkä ovat koneen ja lavan mitat?

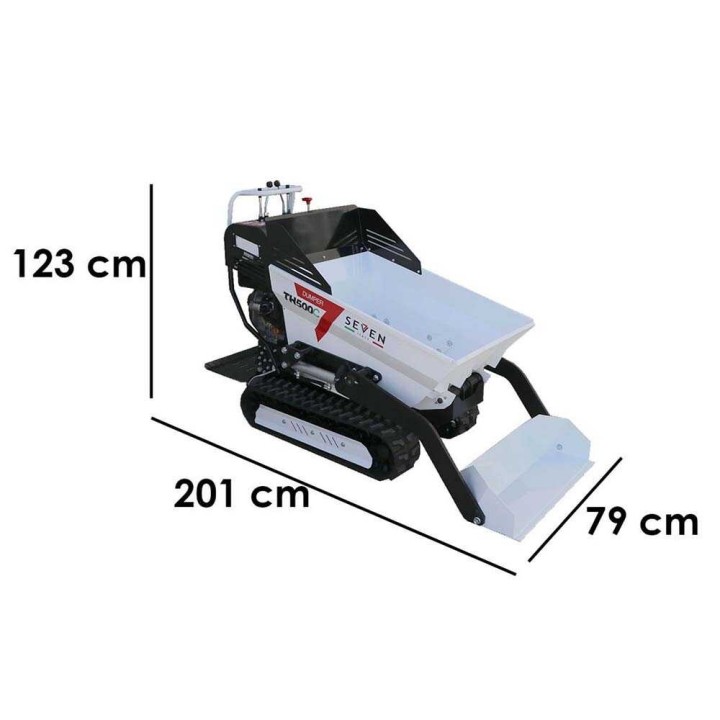

Koneen mitat ovat 201 × 79 × 123 cm ja lavan mitat 104 × 68 × 41 cm.
Millainen moottori ja käynnistys koneessa on?
Koneessa on yksisylinterinen, nelitahtinen OHV-dieselmoottori, jonka iskutilavuus on 296 cm³ ja nimellisteho 5,4 HP. Käynnistys tapahtuu narukäynnistyksellä.
Miten dumper-lavaa ja lastauskauhaa käytetään?
Dumper-lava kallistuu hydraulisesti, ja etupuolinen lastauskauha liikkuu hydraulisesti ohjauspaneelin vivulla. Kauha on tarkoitettu irtomateriaalin kuormaamiseen lavalle, ei maan tasoittamiseen tai puskemiseen.
Mitä toimitukseen sisältyy ja kuinka paljon kokoamiseen on varattava aikaa?
Toimitukseen sisältyvät kaksi 4-tahtimoottorin öljypulloa, huoltoon ja säätöön tarkoitettu avainsarja sekä käyttöohje. Ilmoitettu kokoamisaika on 30 minuuttia.
Miten kone toimitetaan?
Tuote toimitetaan alkuperäisessä pakkauksessa puulavalla ja toimitus tapahtuu hydraulisella takalaitanostimella. Pakkauksen mitat ovat 160 × 80 × 130 cm ja paino pakkauksen kanssa 460 kg.
