EM500L-Dump & Shovel hydraulinen telaketjudumper, 500 kg, 6,5 HP diesel, kuormauslapio kuvat
EM500L-Dump & Shovel hydraulinen telaketjudumper, 500 kg, 6,5 HP diesel, kuormauslapio
Telaketjuvetoinen EM500L-dumper hydraulisella kuormauslapiolla, 500 kg:n kantavuudella, 6,5 HP:n dieselmoottorilla ja hydrostaattisella vaihteistolla.
Telaketjuvetoinen hydraulinen dumper kuormaukseen ja siirtoon

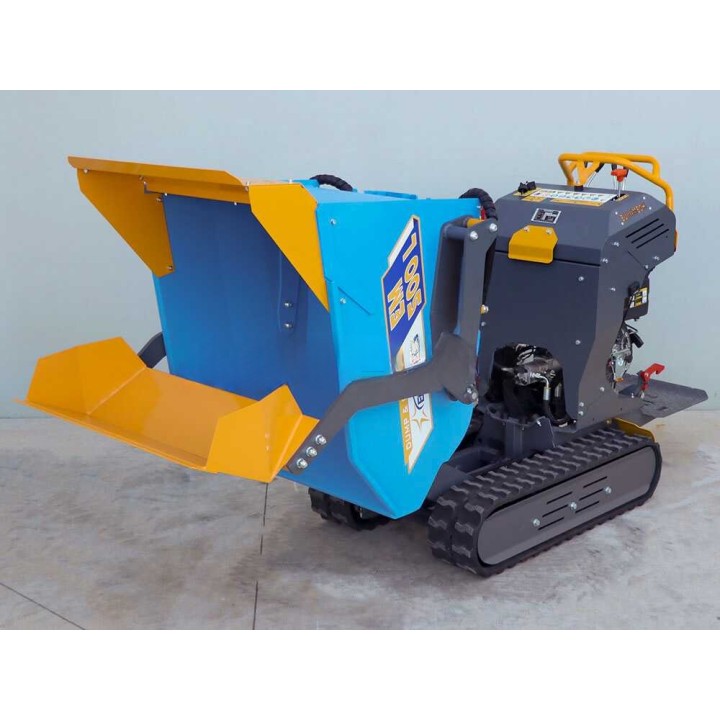

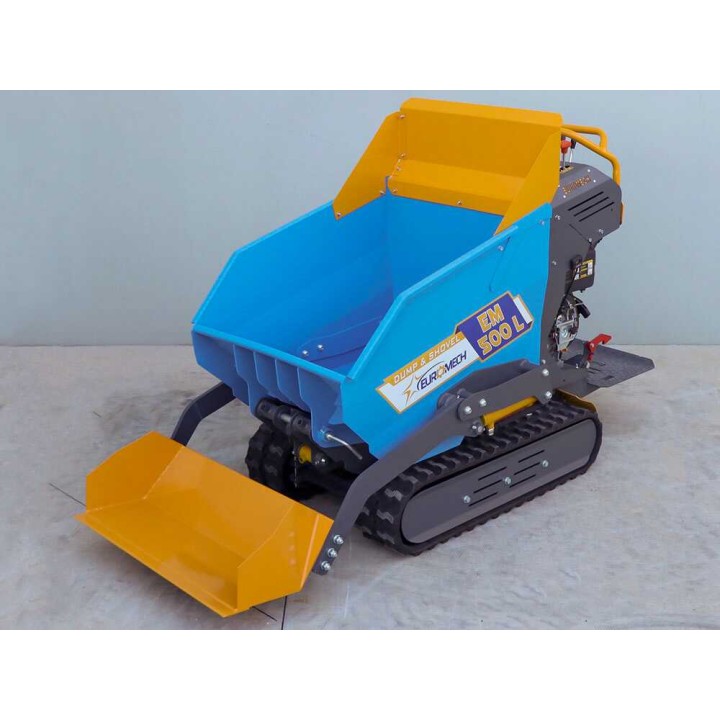

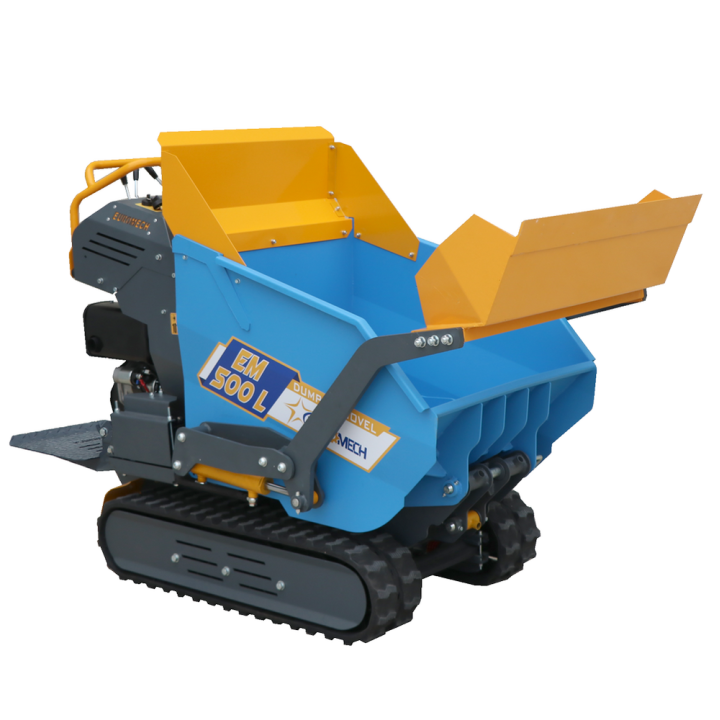

EuroMech EM500L-Dump & Shovel on telaketjuvetoinen hydraulinen moottorikottikärry, jossa yhdistyvät 500 kg:n dumper-lava ja hydraulisesti ohjattava etukuormaaja. Kantavuus on tasaisella alustalla 500 kg ja enintään 30 prosentin kaltevuudessa 350 kg.
Koneessa on Loncin D350F(D) -dieselmoottori, hydrostaattinen vaihteisto sekä vahvistettu teräsrunko. Hydraulijärjestelmä ohjaa sekä lavan kippausta että etulapaa, ja telaketjut sekä avustettu ohjaus helpottavat käyttöä raskaalla kuormalla ja kaltevalla alustalla.
Tekniset pääominaisuudet
EM500L-Dump & Shovel -moottorikottikärry
Etupuolen hydraulinen kuormauslapio helpottaa irtomateriaalin lastaamista dumper-lavalle. Lavan kantavuus on tasaisella alustalla 500 kg ja kaltevalla alustalla 350 kg, kun suurin sallittu kaltevuus on 30 prosenttia.
Hydrauliset hallintalaitteet ohjaavat sekä lavaa että kuormauslapiota. Hydrostaattisella vaihteistolla ajonopeutta voidaan muuttaa liikkeen aikana. Telaketjut, vahvistettu teräsrunko ja rullien suojaukset tukevat käyttöä raskailla kuormilla.
- Rullien sisä- ja ulkopuoliset suojaukset estävät kivien ja muun materiaalin pääsyä telaketjun kanavaan.
- Telaketjujen kiristysjärjestelmän palautusjouset vähentävät nykäyksiä vieraan materiaalin joutuessa telaketjuun.
- Vahvistettu dumper-lava ja kuormauslapio on varustettu kahdella hydraulisylinterillä.
Kuormauslapiota saa käyttää ainoastaan irtomateriaalin lastaamiseen lavalle. Sitä ei ole tarkoitettu maan tasoittamiseen. Ajon aikana lapio tulee nostaa ylös, eikä sitä saa painaa maata vasten.

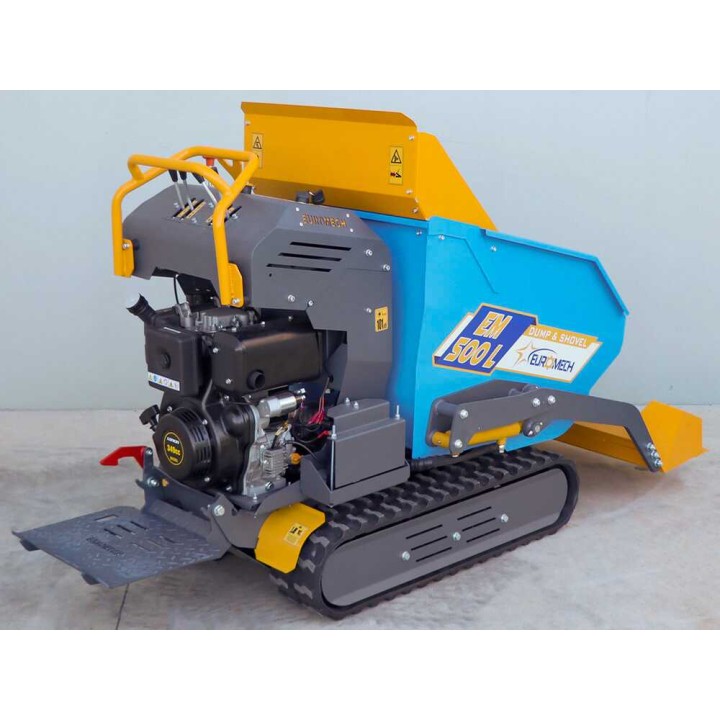

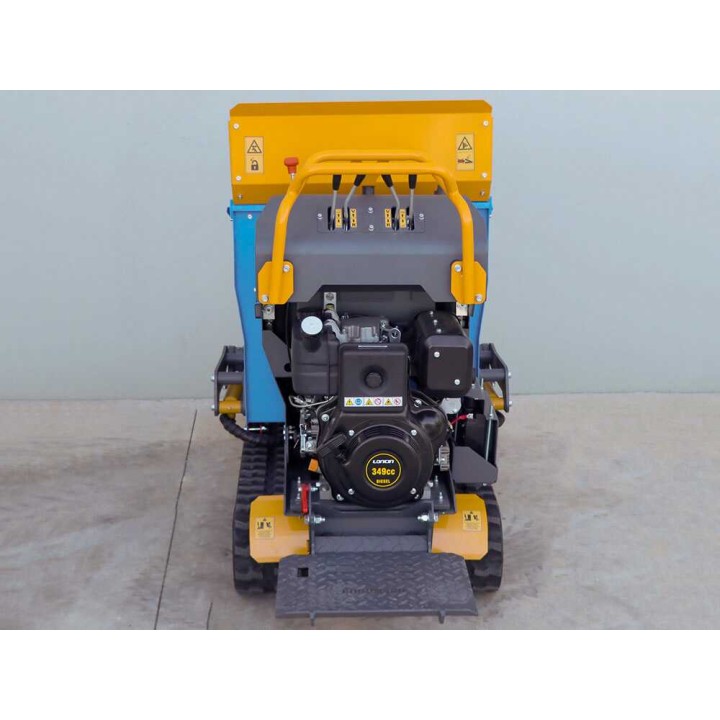

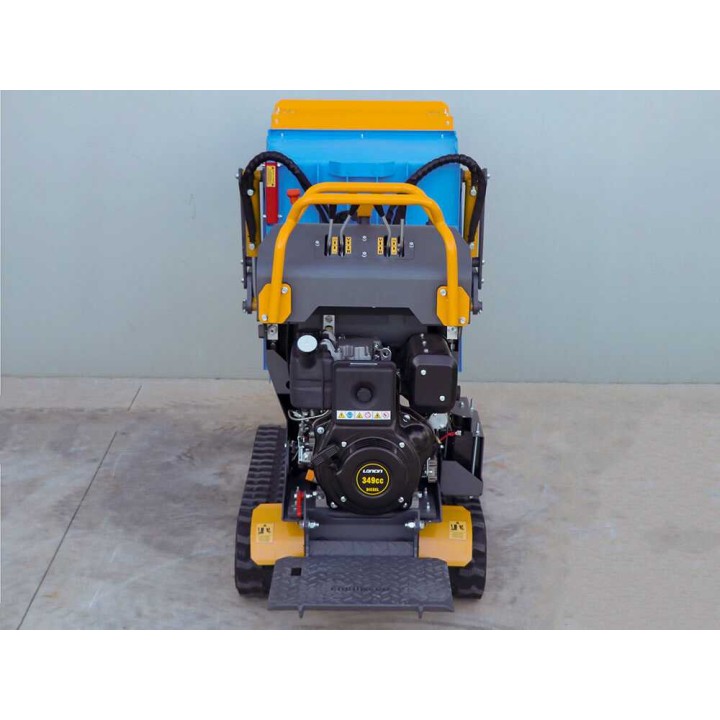

Loncin D350F(D) -dieselmoottori
Loncin D350F(D) on 349 cm³:n yksisylinterinen, nelitahtinen OHV-dieselmoottori. Nimellisteho on 6,5 HP ja suurin kierrosluku 3 600 r/min. Polttoainesäiliön tilavuus on 3,5 litraa.
- Yläpuolisilla venttiileillä toteutettu OHV-rakenne
- Alumiininen sylinteri
- Öljykylpyvoitelu
- Automaattinen dekompressio
Hydrostaattinen vaihteisto
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden muuttamisen vipua käyttämällä ilman pysähtymistä. Moottorin edessä oleva pumppu siirtää öljyn säiliöstä telojen yhteydessä sijaitsevaan voimansiirtokoteloon.
Voimansiirtoa käytetään hallintavivuilla, ja etenemisnopeutta voidaan säätää portaattomasti. Ratkaisu helpottaa nopeuden muuttamista esimerkiksi esteiden, puiden ja muiden ahtaissa työskentelykohteissa olevien kohteiden ympärillä.
Telaketjut ja alusta
Telaketjujen alusta on mitoitettu vahvaksi, ja vetopyörä on valmistettu valuraudan ja teräksen yhdistelmänä. Etu- ja takaosan tasapainotus jakaa kuorman alustalle ja tukee pitoa maahan.
Rullat ovat itsepuhdistuvat. Telaketjun leveys on 180 mm ja kokonaispituus 105 cm. Rullien suojaus ja kiristysjärjestelmän palautusjouset auttavat vähentämään kivien ja muun vieraan materiaalin aiheuttamaa kuormitusta.

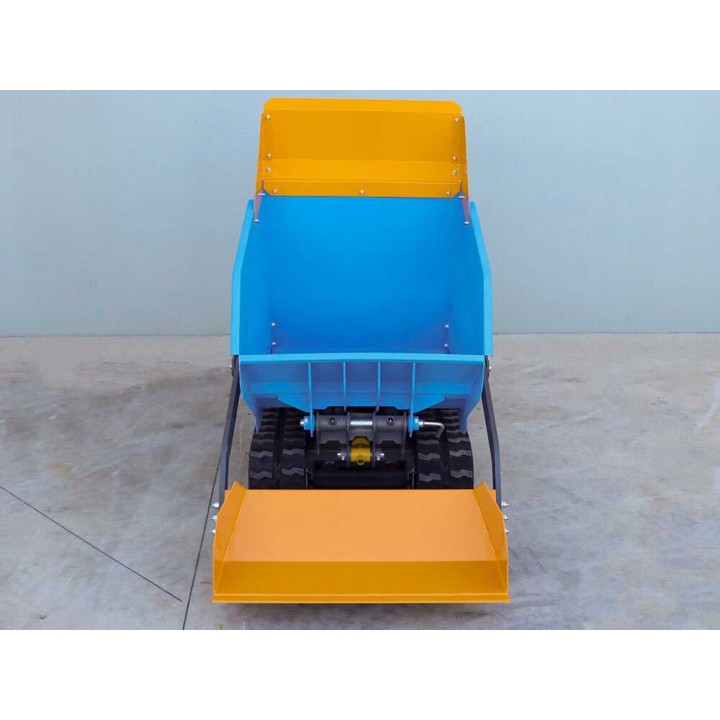

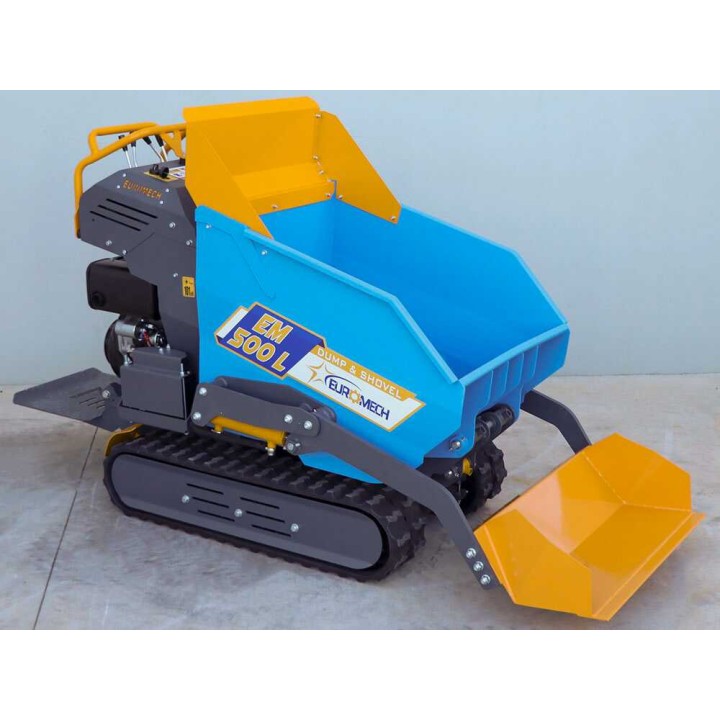

Hydraulinen kuormauslapio
Etupuolen kuormauslapio liikkuu hydraulisesti, ja sitä ohjataan hallintapaneelin omalla vivulla. Lapion paksuus on 2 mm, työskentelykulma 100 astetta ja mitat 76 × 40 cm.
Lapio on tarkoitettu materiaalin kuormaamiseen dumper-lavalle. Sitä ei saa käyttää maan tasoittamiseen eikä painaa maata vasten koneen liikkuessa.

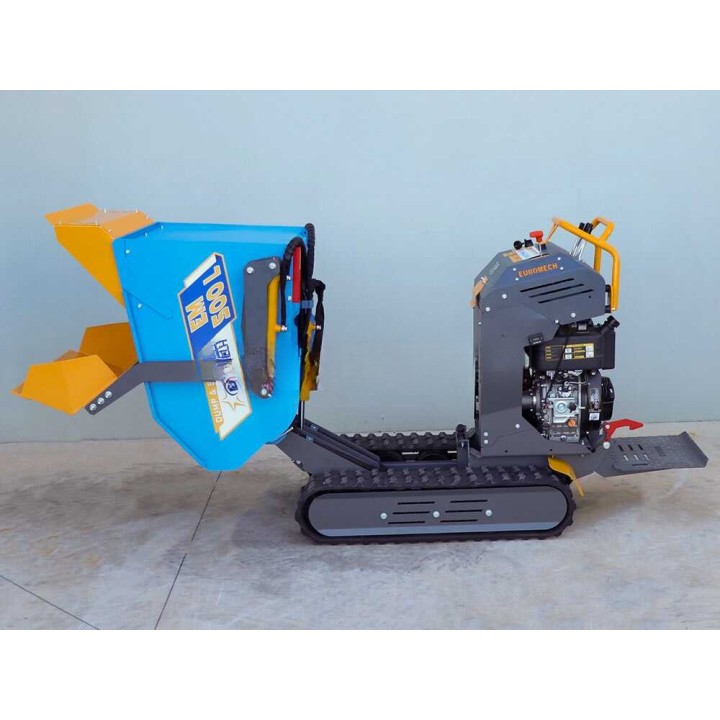

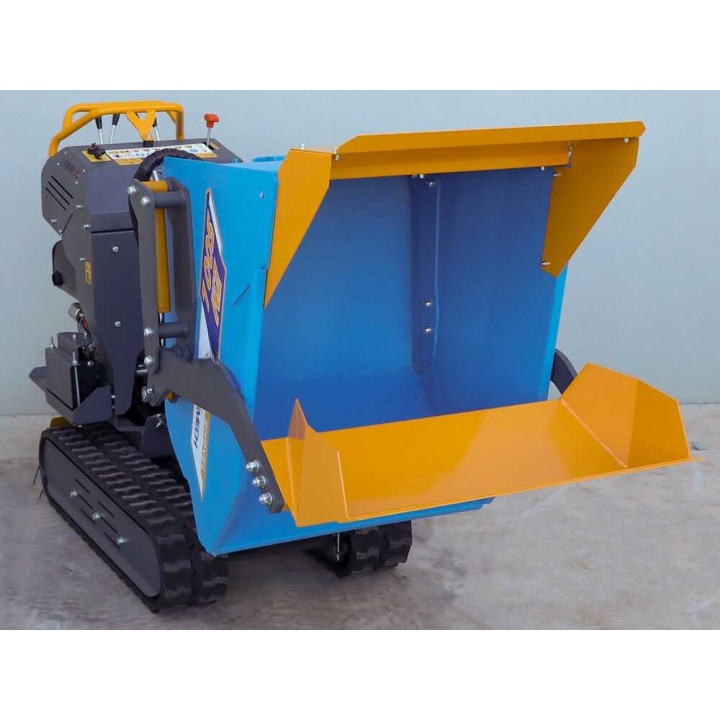

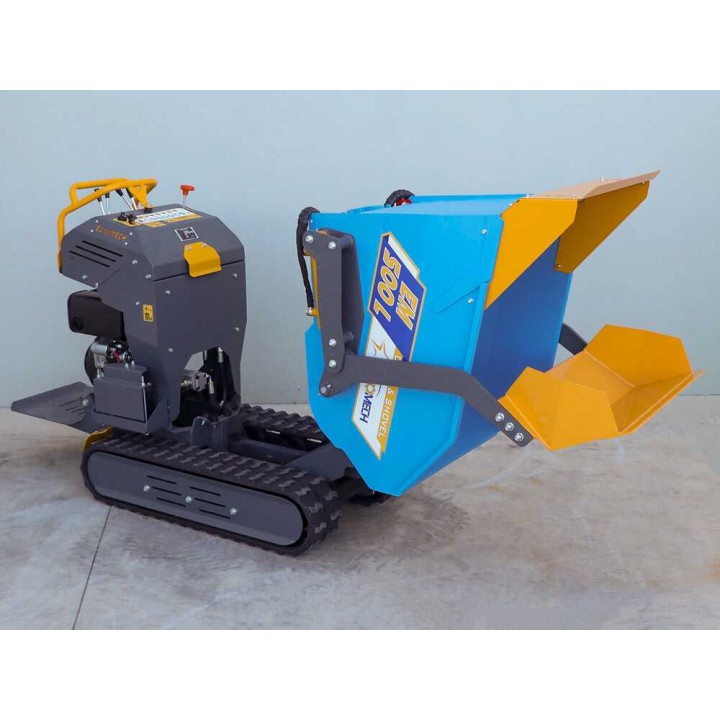

Hydraulisesti kipattava dumper-lava
Lava on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkipalkeilla. Matalalla sijaitseva lastaustaso helpottaa materiaalin lastaamista ja purkamista.
Lavan seinämän paksuus on 2 mm. Mitat ovat 89 × 69 × 56 cm, ja hydraulinen kippauskulma on enintään 90 astetta. Kantavuus on tasaisella alustalla 500 kg ja kaltevalla alustalla 350 kg.

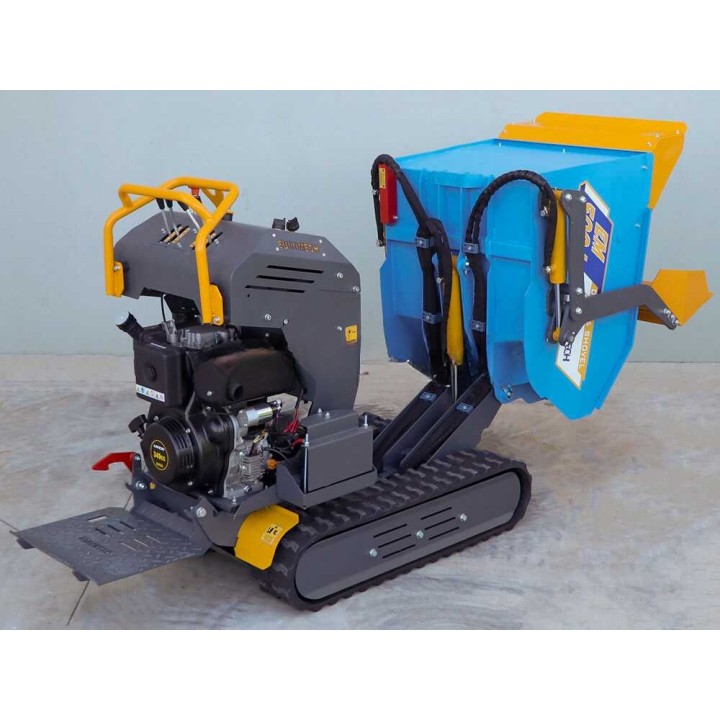

Hydraulinen nostopiiri
Hydraulinen järjestelmä nostaa sekä dumper-lavaa että etukuormauslapiota hallintapaneelin vipujen avulla. Kokonaisuuteen kuuluvat hydraulipumppu ja vahva hydraulisylinteri.
Lavan suurin kippauskulma on 90 astetta. Lavan ja lapion liikkeitä hallitaan erikseen omilla vivuillaan.
Hallintalaitteet ja käyttöön liittyvät yksityiskohdat
Hallintalaitteet on sijoitettu selkeästi ja koneen ohjaus tapahtuu vivuilla. Keskellä olevat kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu käyttää etulapiota ja oikeanpuoleinen vipu lavan kippausta.
- Keskivivut: eteneminen, peruutus ja kääntyminen
- Vasen vipu: etukuormauslapion käyttö
- Oikea vipu: dumper-lavan kippaus
- Nopeudensäätövipu: ajonopeuden säätö
- Kuljettajan astinlauta: mukana varustelussa
Lavan kippaamisen aikana ja sitä ennen etulapion on oltava nostettuna ylös.
Toimitukseen sisältyy
- 2 pulloa nelitahtimoottorin öljyä
- Sytytysavainten pari
- Käyttöohje
- Avaimien sarja säätöä ja kokoonpanoa varten
- Alkuperäinen pakkaus
Tekniset tiedot
Yleiset tiedot
| Malli | EM500L Dump & Shovel |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Albania |
Moottorin tiedot
| Merkki | Loncin |
|---|---|
| Malli | D350F(D) |
| Polttoaine | Diesel |
| Moottorityyppi | Yksisylinterinen nelitahtimoottori, OHV |
| Iskutilavuus | 349 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Suurin kierrosluku | 3 600 r/min |
| Polttoainesäiliön tilavuus | 3,5 l |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Moottorin valmistusmaa | Kiina |
Voimansiirto
| Vaihteiston tyyppi | Hydrostaattinen |
|---|---|
| Vaihteiston toiminta | Hydraulinen |
| Eteenpäinajon vaihteet | Portaattomasti säädettävä |
| Käyttö | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan paksuus | 2 mm |
| Hydraulinen kippaus | Kyllä |
| Lavan mitat | 89 × 69 × 56 cm |
| Kuormauslapio | Kyllä |
| Kuormauslapion paksuus | 2 mm |
| Kuormauslapion mitat | 76 × 40 cm |
| Kuormauslapion kulma | 100° |
| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Telaketjun kokonaispituus | 105 cm |
| Tukirullien määrä | 3 |
| Sähkökäynnistys avaimella | Kyllä |
Mitat ja paino

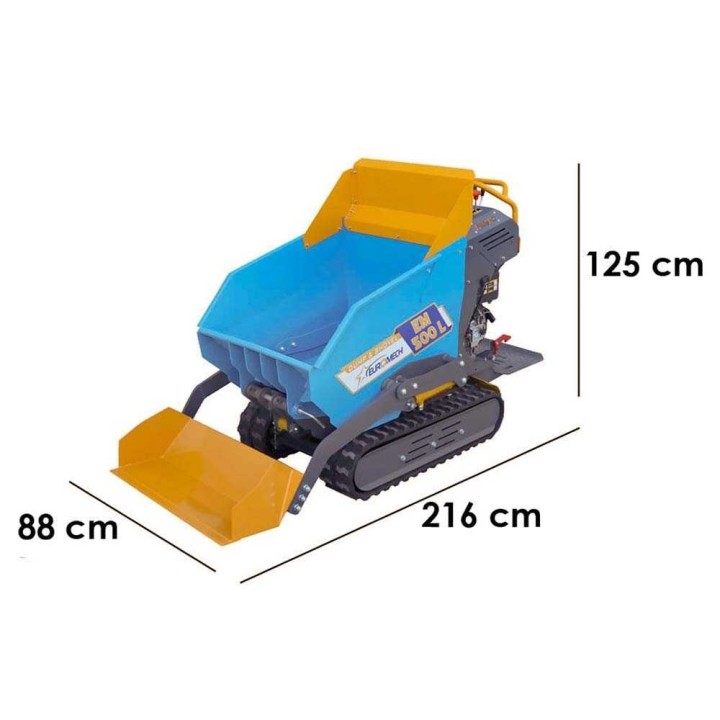

| Tuotteen mitat, P × L × K | 216 × 88 × 125 cm |
|---|---|
| Nettopaino | 380 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat, P × L × K | 157 × 88 × 132 cm |
| Paino pakkauksen kanssa | 415 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mikä on dumperin kantavuus kaltevalla alustalla?
Kantavuus on tasaisella alustalla 500 kg ja kaltevalla alustalla 350 kg. Suurin sallittu kaltevuus on 30 %.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 216 × 88 × 125 cm ja nettopaino 380 kg. Pakkausmitat ovat 157 × 88 × 132 cm ja paino pakkauksen kanssa 415 kg.
Millaiset lava ja kuormauslapio koneessa ovat?
Dumper-lavan mitat ovat 89 × 69 × 56 cm, seinämän paksuus 2 mm ja hydraulinen kippauskulma enintään 90 astetta. Etupuolen kuormauslapion mitat ovat 76 × 40 cm, paksuus 2 mm ja työskentelykulma 100°.
Millainen moottori ja polttoainesäiliö dumperissa on?
Koneessa on Loncin D350F(D) -dieselmoottori, jonka iskutilavuus on 349 cm³ ja nimellisteho 6,5 HP. Polttoainesäiliön tilavuus on 3,5 l.
Miten ajonopeutta ja hydraulisia toimintoja ohjataan?
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden portaattoman säädön liikkeen aikana. Keskivivuilla ohjataan etenemistä, peruutusta ja kääntymistä, vasemmanpuoleisella vivulla etukuormauslapiota ja oikeanpuoleisella vivulla dumper-lavan kippausta.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät 2 pulloa nelitahtimoottorin öljyä, sytytysavainten pari, käyttöohje, avaimien sarja säätöä ja kokoonpanoa varten sekä alkuperäinen pakkaus.
