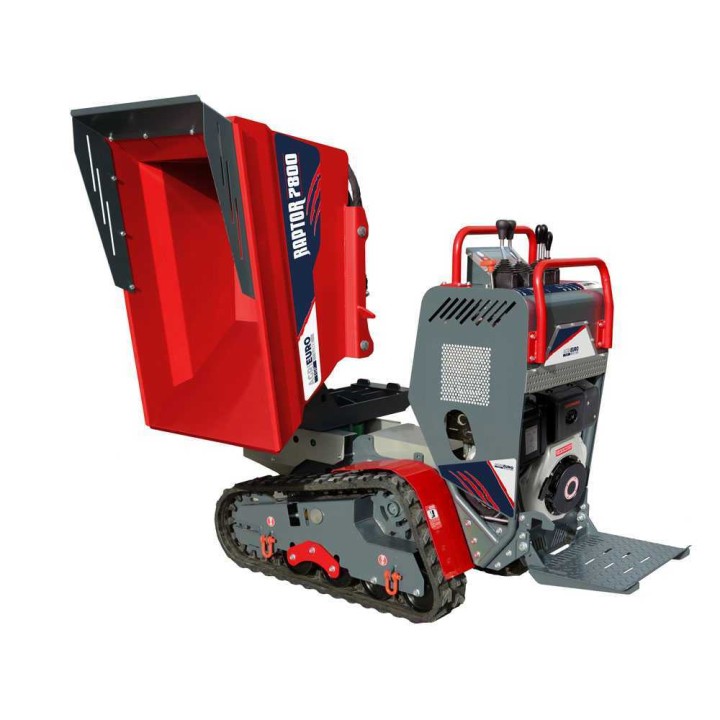

RAPTOR 7800 YEDT moottorikippikärry, Yanmar L100E, 10 HP, 800 kg kuvat
RAPTOR 7800 YEDT moottorikippikärry, Yanmar L100E, 10 HP, 800 kg
Tela-alustainen RAPTOR 7800 YEDT -moottorikippikärry Yanmarin 10 HP dieselmoottorilla, hydraulisella dumper-lavalla ja 800 kg:n kantavuudella.
Tela-alustainen moottorikippikärry raskaisiin kuljetuksiin
RAPTOR 7800 YEDT on tela-alustainen moottorikippikärry, jossa on hydraulisesti kolmelle sivulle tyhjentyvä dumper-lava. Yanmar L100E -dieselmoottorin nimellisteho on 10 HP, ja sähköinen käynnistys helpottaa käyttöönottoa.
Hydrostaattinen voimansiirto mahdollistaa etenemisnopeuden säätämisen myös ajon aikana. Kantavuus on enintään 800 kg tasaisella alustalla ja 600 kg enintään 30 prosentin kaltevassa maastossa. Telat, matala painopiste ja avustettu ohjaus tukevat vakautta kuormattuna.
Tekniset pääominaisuudet
RAPTOR 7800 YEDT -tela-alustainen moottorikippikärry
RAPTOR 7800 YEDT -mallissa on hydraulisesti toimiva dumper-lava, joka tyhjenee kolmelle sivulle. Yanmar L100E -dieselmoottori käynnistyy sähköisesti ja tuottaa 10 HP:n nimellistehon.
Hydrostaattinen voimansiirto mahdollistaa nopeuden muuttamisen liikkeen aikana ilman pysähtymistä. Kantavuus on enintään 800 kg tasaisella alustalla ja 600 kg enintään 30 prosentin kaltevuudella.

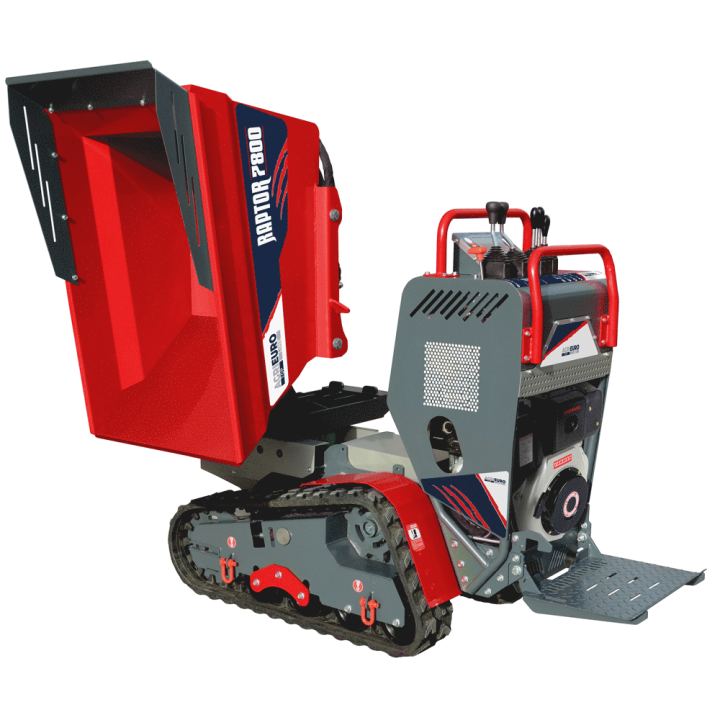

Hydraulinen lavan kippaus vähentää kuorman purkamiseen tarvittavaa nostotyötä. Tela-alustainen rakenne, avustettu ohjaus ja kallistuvat telat helpottavat etenemistä kuormattuna. Hallinta tapahtuu vivuilla, joilla ohjataan lavaa, teloja ja etenemisnopeutta.
Runko on suunniteltu kevyeksi ja kestäväksi. Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat täytettyinä tasolle ja polttoainesäiliössä on pieni määrä polttoainetta. Öljyn määrä on silti tarkistettava ennen käyttöä, ja käyttöohje on luettava ennen huolto- tai täyttötoimia.
- Enimmäiskantavuus tasaisella alustalla: 800 kg
- Enimmäiskantavuus kaltevalla alustalla: 600 kg

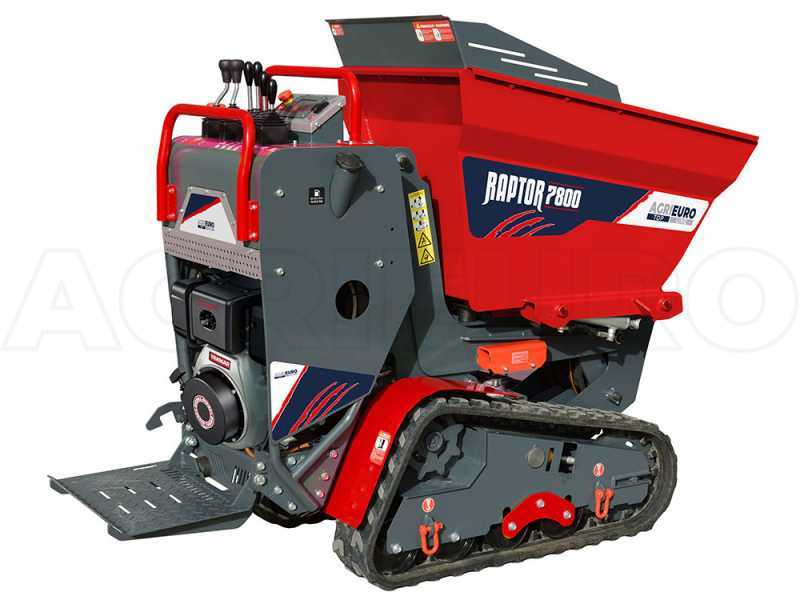

- Hydraulinen kolmelle sivulle tyhjentyvä lava
- Yanmar L100E -dieselmoottori sähköisellä käynnistyksellä
Tekniset ominaisuudet ja rakenne
Turvallisuutta tukevat kaksi suoraan moottoriin laipoitettua OverCenter-venttiiliä. Ne pysäyttävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja estävät nopeuden kasvamisen alamäessä.
Alusta on suunniteltu matalalla painopisteellä vakauden parantamiseksi. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm ja maavara 16 cm, mikä helpottaa esteiden ylittämistä epätasaisessa maastossa.
- Yanmar L100E -dieselmoottori, 10 HP
- Polttoainesäiliö 10 l
- Hydrostaattinen voimansiirto ja kaksi ilmoitettua etenemisnopeutta: 2,5 ja 3,5 km/h
- Hydraulimoottorit: 200 cm³:n orbitaalimoottorit
- Kolminkertainen hammaspyöräpumppu
- Pumpun tuotto: 18 + 12 + 12 l/min nopeudella 3 000 rpm
- Suurin käyttöpaine: 180/150 bar
- Hydrauliöljysäiliö 16 l
- Telan leveys 200 mm ja nousu 72 mm
- Neljä telarullaa, joista kaksi on kallistuvia
Hallintalaitteet
Hallintalaitteet on sijoitettu selkeästi ja niiden käyttö tapahtuu vivuilla. Kokoonpanoon kuuluu myös hätäpysäytyskytkin, LED-valojen kytkin ja hydraulisen lavan ohjaus.
- 1: Käyttövivut
- 2: Hätäpysäytyskytkin välitöntä pysäytystä varten
- 3: LCD-näyttö, vain Industry 4.0 -versiossa
- 4: LED-valojen kytkin
- 5: Puskulevyn käyttövipu malleissa, joissa puskulevy toimitetaan
- 6: Lavan kippauksen käyttövipu
- 7: Kolmelle sivulle tyhjennyksen vipu
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 YEDT |
|---|---|
| Rakenne | Tela-alustainen |
| Käyttövoima | Polttomoottori |
| Itsevetävä | Kyllä |
| Kantavuus | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % (17°) |
| Lavatyyppi | Dumper |
| Lava | Metallinen |
| Lavan tyhjennys | Kolmelle sivulle |
| Lavan kippaus | Hydraulinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorimalli | L100E |
| Moottorityyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajovaihteet | Ilmoitettu rajoittamattomiksi |
| Etenemisnopeus | 2,5–3,5 km/h |
| Ohjaus | Käyttövivut |
Hydrauliikka
| Hydraulimoottorit | 200 cm³:n orbitaalimoottorit |
|---|---|
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min nopeudella 3 000 rpm |
| Suurin käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Varustelu
| Hydraulimäntä | Kyllä |
|---|---|
| Kaarimaiset ylilaidat | Ei |
| Hydraulisen kippauksen sarja | Kyllä |

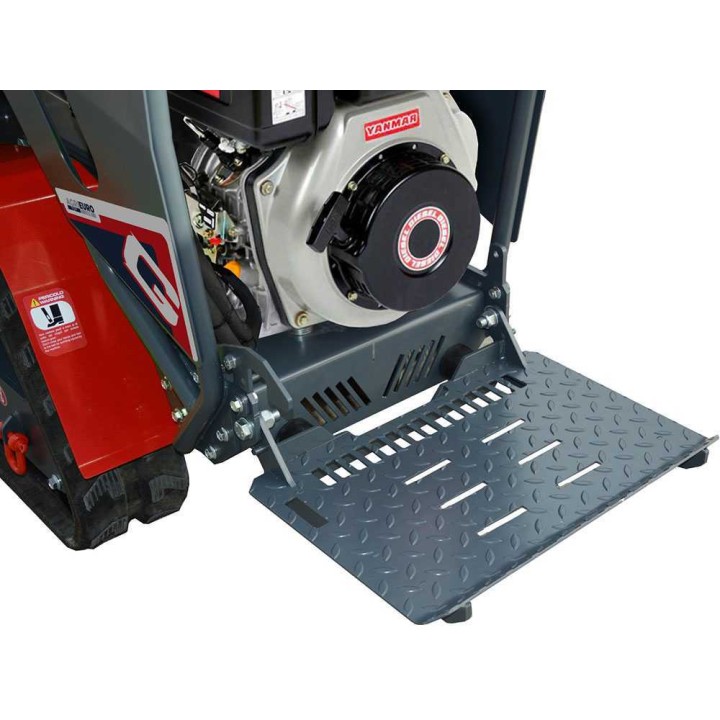

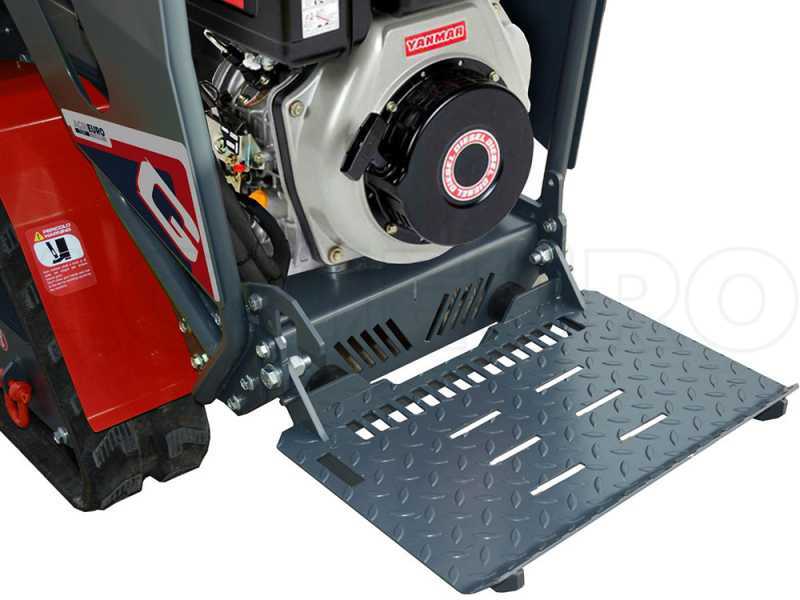

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telat | Kyllä |
| Telan leveys | 200 mm |
| Telarullien määrä | 4 |
| Sähköinen avainkäynnistys | Kyllä |
| LED-valaisin | Kyllä |
Mitat ja paino

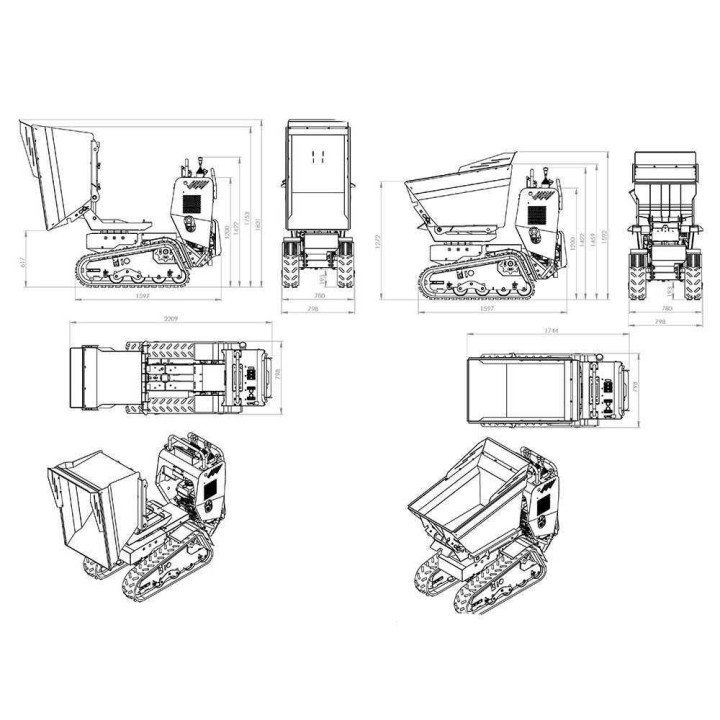

| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 620 kg |
| Telan nousu | 72 mm |
| Maavara | 16 cm |
| Rungon vähimmäispaksuus | 5 mm |
Pakkaus ja toimitus
| Pakkaus | Puulavalla |
|---|---|
| Puulava turvallista toimitusta varten | Kyllä |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon RAPTOR 7800 YEDT -moottorikippikärry kantaa?
Kantavuus on enintään 800 kg tasaisella alustalla ja 600 kg enintään 30 prosentin (17°) kaltevalla alustalla.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm (P × L × K), ja nettopaino on 620 kg. Maavara on 16 cm.
Millainen moottori ja polttoainesäiliö kärryssä on?
Kärryssä on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Polttoainesäiliön tilavuus on 10 l, ja moottorissa on sähköinen avainkäynnistys.
Miten lava tyhjennetään?
Metallinen dumper-lava tyhjennetään hydraulisesti kolmelle sivulle. Lavan kippausta ja kolmelle sivulle tyhjennystä ohjataan käyttövivuilla.
Miten etenemisnopeutta ja ohjausta hallitaan?
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen myös ajon aikana. Ilmoitetut etenemisnopeudet ovat 2,5–3,5 km/h, ja ohjaus tapahtuu käyttövivuilla.
