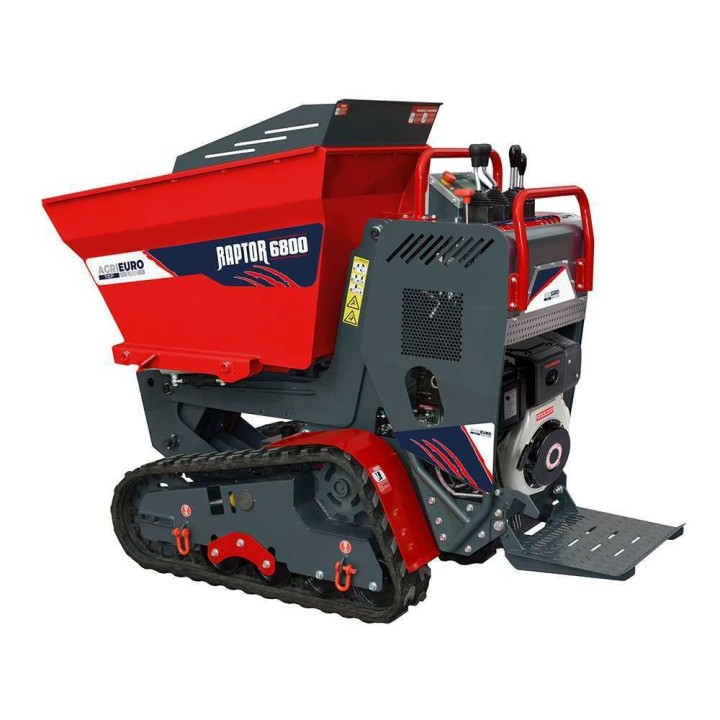

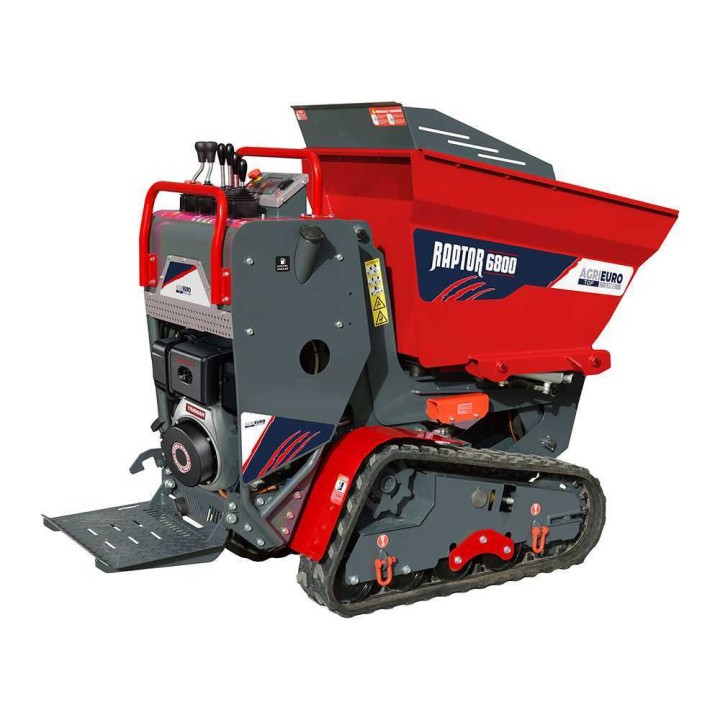

RAPTOR 6800 YEDT telaketjukärry, Yanmar L100E, 10 HP, hydraulinen dumper-lava kuvat
RAPTOR 6800 YEDT telaketjukärry, Yanmar L100E, 10 HP, hydraulinen dumper-lava
Telaketjuvetoinen 10 HP:n dieselmoottorikärry hydraulisella dumper-lavalla, 700 kg:n kantavuudella ja hydrostaattisella voimansiirrolla.

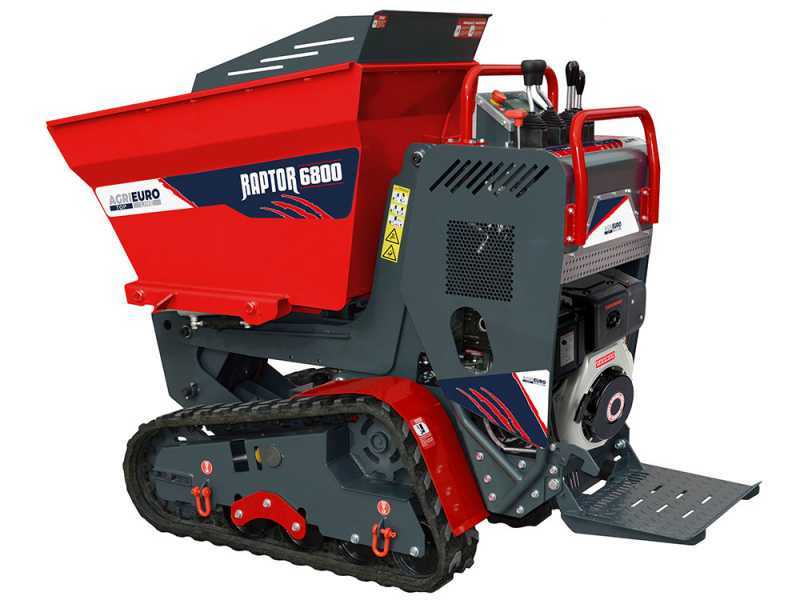

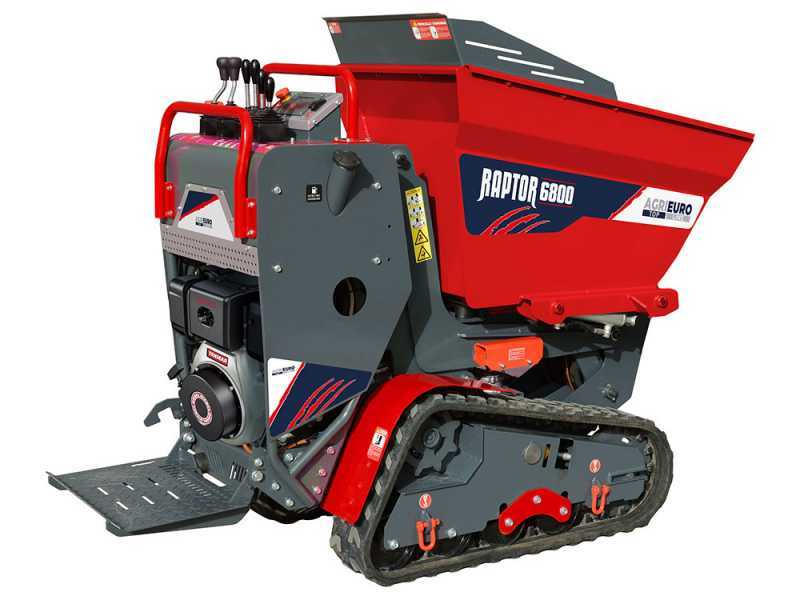

Telaketjuvetoinen RAPTOR 6800 YEDT -kuljetuskone
RAPTOR 6800 YEDT on telaketjuvetoinen moottorikärry maa- ja rakennusmateriaalien kuljettamiseen. Sen metallinen dumper-lava voidaan tyhjentää hydraulisesti kolmelle sivulle, ja Yanmar L100E -dieselmoottorin nimellisteho on 10 HP.
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen myös ajon aikana. Kantavuus on enintään 700 kg tasaisella alustalla ja 500 kg enintään 30 prosentin kaltevuudessa. Sähkökäynnistys, avustettu ohjaus ja kallistuvat telastot helpottavat käyttöä erilaisissa maastoissa.
Tekniset pääominaisuudet
RAPTOR 6800 YEDT:n rakenne ja käyttö

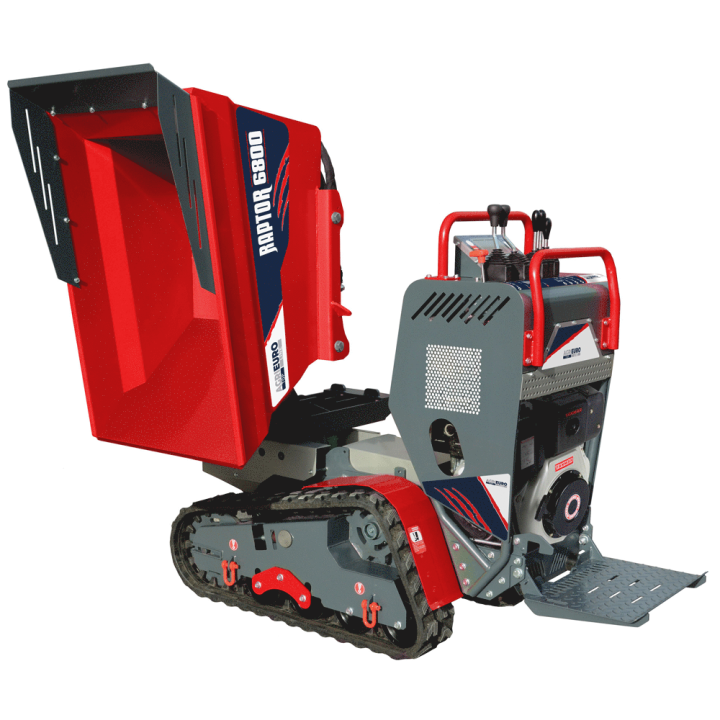

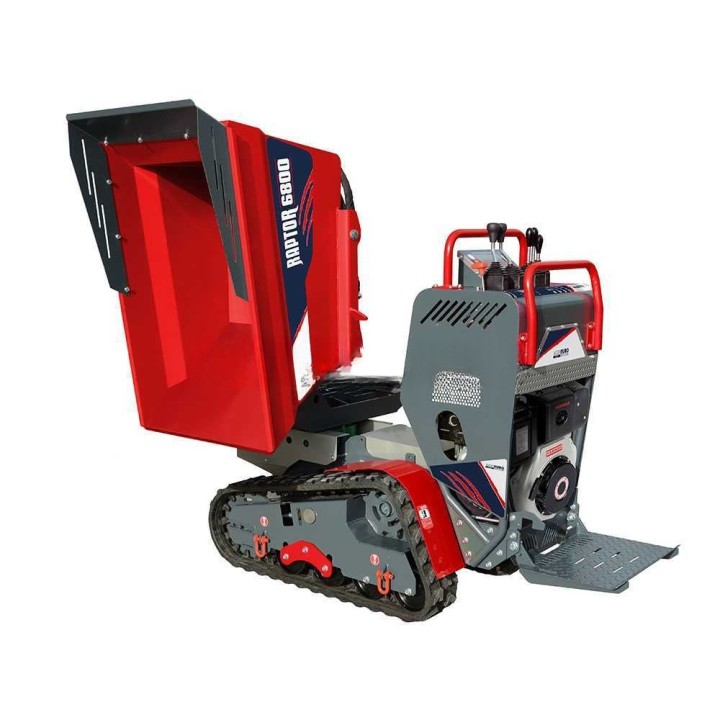

Telaketjuvetoinen RAPTOR 6800 YEDT on varustettu hydraulisesti toimivalla dumper-lavalla, jossa on kolmelle sivulle tapahtuva tyhjennys. Yanmar L100E -dieselmoottori käynnistyy sähköisesti ja tuottaa 10 HP:n nimellistehon.
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden muuttamisen pysähtymättä. Kuormaa voidaan kuljettaa enintään 700 kg tasaisella alustalla ja 500 kg enintään 30 prosentin kaltevuudessa. Hydraulinen lavan kallistus vähentää kuorman tyhjentämiseen tarvittavaa käsivoimaa.
Ohjaus tapahtuu vivuilla, joilla hallitaan telastoja, ajonopeutta ja lavaa. Runko on suunniteltu kevyeksi ja lujaksi. Kaksi kallistuvaa tela-alustan rullaa tukevat vakautta kuormattuna ja kaltevassa maastossa.
Koneet testataan tehtaalla. Moottoriöljy ja vaihteistoöljy ovat toimitettaessa ilmoitetun mukaisella tasolla, ja polttoainesäiliössä on pieni määrä polttoainetta. Öljytasot on tarkistettava ennen käyttöä, ja öljykylpyilmansuodattimeen on lisättävä öljyä, jos kyseinen suodatin on käytössä. Käyttöohje tulee lukea ennen tarkastus- ja täyttötoimia.
Tekninen rakenne ja turvallisuus
Telastossa on kaksi suoraan moottoriin laipattua OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja rajoittavat nopeuden kasvua alamäessä.
Alhaisen painopisteen ansiosta kone on suunniteltu vakaaksi erilaisilla alustoilla. Runko on valmistettu vähintään 5 mm paksusta hiiliteräksestä, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisessa maastossa.
- Moottori: Yanmar L100E, 10 HP
- Polttoainesäiliö: 10 l dieselpolttoainetta
- Hydraulimoottorit: 200 cm³:n orbitaalimoottorit
- Hydraulipumput: kolminkertainen hammaspyöräpumppu
- Pumpun tuotto: 12 + 9 + 9 l/min nopeudella 3 000 r/min
- Enimmäis- ja käyttöpaine: 180 / 150 bar
- Hydrauliöljysäiliö: 16 l
- Enimmäiskaltevuus: 30 % eli 17°
- Telaston leveys: 200 mm
- Telaston rullat: 4, joista 2 kallistuvaa
Ohjaimet ja hallintalaitteet
Hallintalaitteet on sijoitettu selkeästi ja niitä käytetään vivuilla. Varustukseen kuuluu myös hätäkytkin koneen välitöntä pysäyttämistä varten sekä LED-valon kytkin.
- 1: Käyttövivut
- 2: Hätäkytkin välitöntä pysäytystä varten
- 3: LCD-näyttö vain 4.0-teollisuusversion yhteydessä
- 4: LED-valojen kytkin
- 5: Kauhan käyttövipu malleissa, joiden mukana kauha toimitetaan
- 6: Lavan kallistusvipu
- 7: Kolmisuuntaisen tyhjennyksen vipu
- 8: Kaksinopeuksinen vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 YEDT |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Polttomoottori |
| Vetävä rakenne | Itsevetävä |
| Kantavuus tasaisella alustalla | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % |
| Lavatyyppi | Dumper |
| Lavan tyhjennys | Hydraulinen, kolmelle sivulle |
| Lavan materiaali | Metalli |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorimalli | L100E |
| Moottorityyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
| Käynnistys | Sähköinen avaimella |
Voimansiirto ja hydrauliikka
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekanismi | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajonopeudet | Portaaton |
| Ajonopeus | 2,5–3,5 km/h |
| Hallinta | Ohjausvivut |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 r/min |
| Enimmäispaine | 180 bar |
| Käyttöpaine | 150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
| Lavan hydraulinen kallistus | Kyllä |
Varustelu ja mitat
| Kaarimaiset laidankorotukset | Ei |
|---|---|
| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuva telasto | Kyllä |
| Telaston leveys | 200 mm |
| Telaston rullien määrä | 4 |
| Kallistuvien rullien määrä | 2 |
| LED-valo | Kyllä |

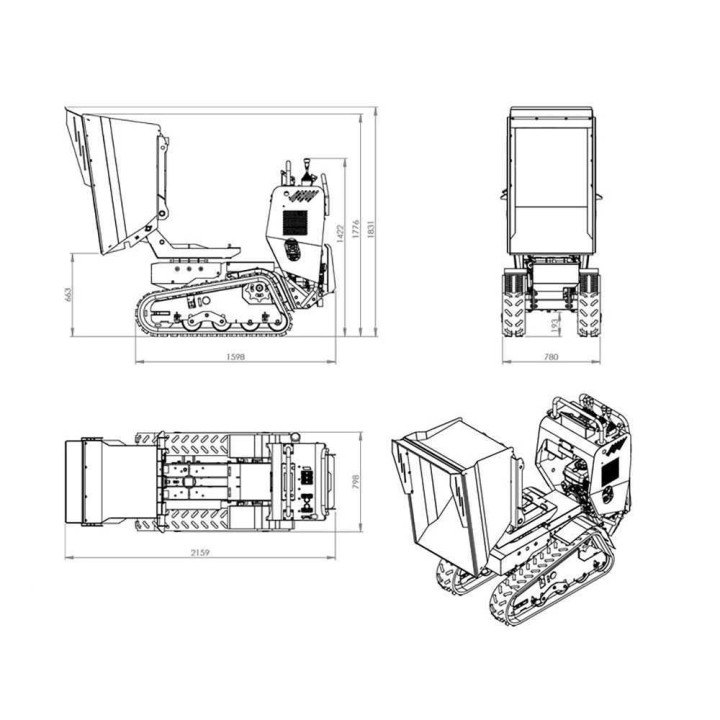

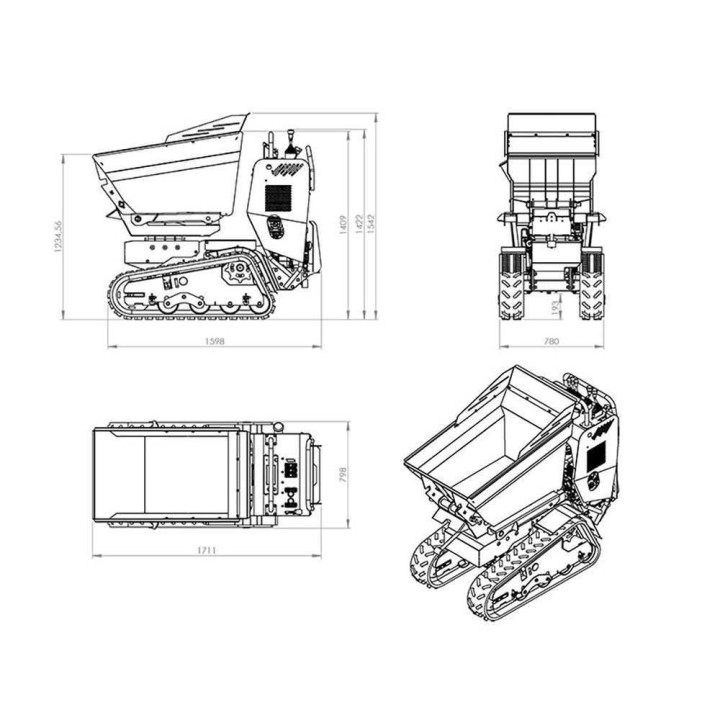

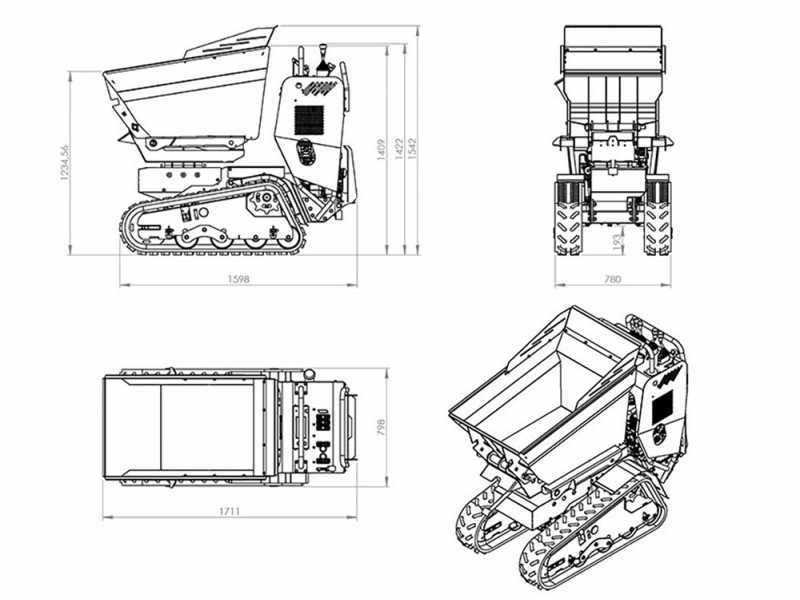

| Tuotteen mitat, P × L × K | 160 × 140 × 80 cm |
| Nettopaino | 605 kg |
| Kokoamisaika | 5 minuuttia |
Pakkaus
| Pakkaus | Puulavalla |
|---|---|
| Puulava turvallista kuljetusta varten | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon RAPTOR 6800 YEDT voi kuljettaa?
Kantavuus on 700 kg tasaisella alustalla ja 500 kg kaltevalla alustalla. Enimmäiskaltevuus on 30 % eli 17°.
Miten dumper-lava tyhjennetään?
Metallinen dumper-lava tyhjennetään hydraulisesti kolmelle sivulle. Lavassa on hydraulinen kallistus.
Millainen moottori ja käynnistys koneessa on?
Koneessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Moottori käynnistyy sähköisesti avaimella, ja polttoainesäiliön tilavuus on 10 l dieselpolttoainetta.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm, ja nettopaino on 605 kg. Telaston leveys on 200 mm.
Voiko ajonopeutta säätää ajon aikana?
Hydrostaattinen voimansiirto mahdollistaa ajonopeuden muuttamisen pysähtymättä. Eteenpäinajonopeudet ovat portaaton, ja ajonopeus on 2,5–3,5 km/h.
Mitä koneessa on tarkistettava ennen käyttöä?
Moottoriöljyn ja vaihteistoöljyn tasot on tarkistettava ennen käyttöä. Öljykylpyilmansuodattimeen on lisättävä öljyä, jos kyseinen suodatin on käytössä. Käyttöohje tulee lukea ennen tarkastus- ja täyttötoimia.
