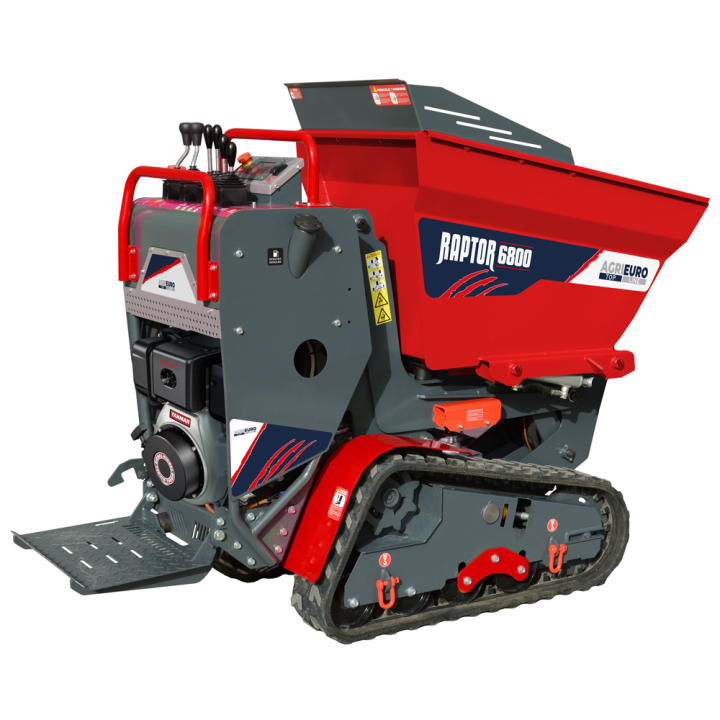

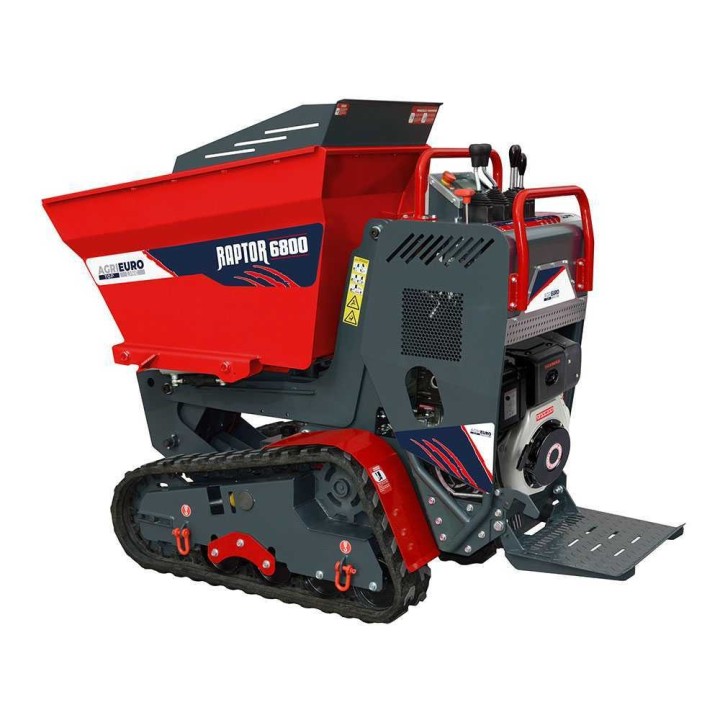

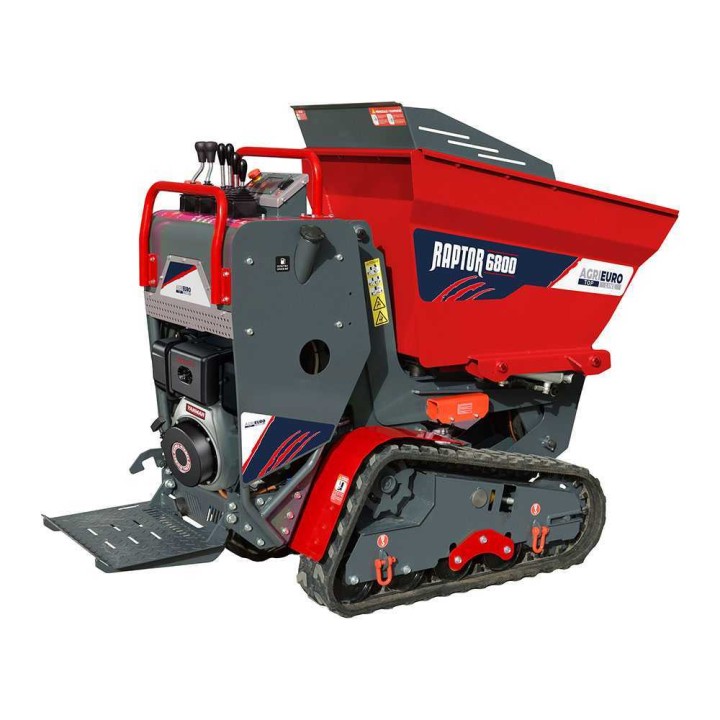

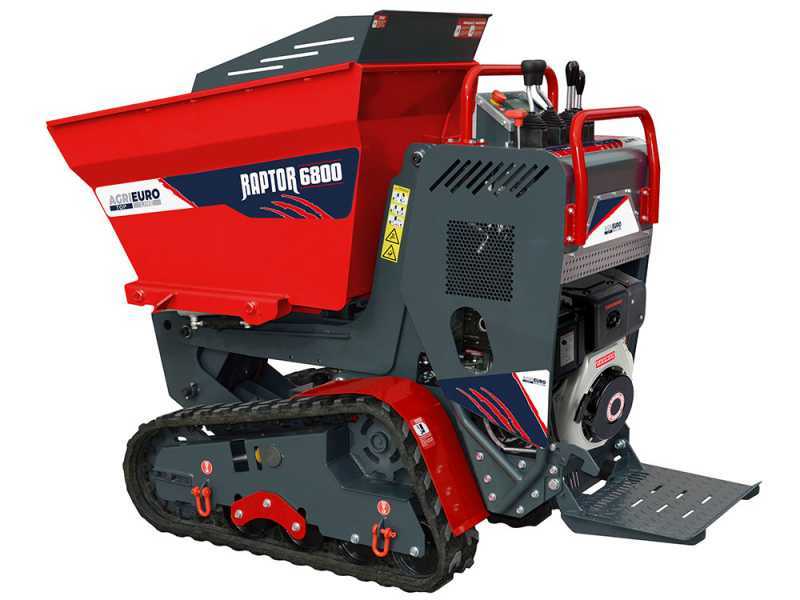

RAPTOR 6800 YED telaketjudumper, Yanmar L100E, 10 HP, hydraulinen lava kuvat
RAPTOR 6800 YED telaketjudumper, Yanmar L100E, 10 HP, hydraulinen lava
Telaketjuilla liikkuva RAPTOR 6800 YED -dumper 700 kg:n kantavuudella, hydraulisella lavalla, 10 HP:n dieselmoottorilla ja sähköisellä käynnistyksellä.
RAPTOR 6800 YED -telaketjukuljetin
RAPTOR 6800 YED on telaketjuilla liikkuva dumper-kuljetin, joka on tarkoitettu raskaiden kuormien siirtämiseen. Metallisen lavan kantavuus on enintään 700 kg tasaisella alustalla ja 500 kg enintään 30 prosentin kaltevuudessa.
Koneessa on Yanmar L100E -dieselmoottori, sähköinen käynnistys, hydrostaattinen voimansiirto ja hydraulisesti eteenpäin tyhjennettävä lava. Telaketjut, matala painopiste ja avustettu ohjaus tukevat hallittua työskentelyä vaihtelevassa maastossa.
Tekniset pääominaisuudet
RAPTOR 6800 YED -telaketjukuljetin
RAPTOR 6800 YED -mallissa on hydraulisesti toimiva dumper-lava, joka tyhjennetään eteenpäin. Yanmar L100E -dieselmoottorin nimellisteho on 10 HP ja käynnistys tapahtuu sähköisesti.
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen myös ajon aikana. Ohjaus tapahtuu vivuilla, joilla hallitaan telaketjuja, etenemisnopeutta ja lavan toimintoja.
- Kantavuus tasaisella alustalla enintään 700 kg
- Kantavuus enintään 30 prosentin kaltevuudessa 500 kg
- Hydraulinen lavan tyhjennys vähentää kuorman purkamiseen tarvittavaa nostotyötä
- Telaketjuilla eteneminen ja avustettu ohjaus
Runko on suunniteltu kevyeksi ja kestäväksi. Telaketjujen kaksi kääntyvää rullaa tukevat vakautta myös kuormattuna ja kaltevalla alustalla.
Kone on tehtaalla testattu. Moottoriöljy ja vaihteistoöljy ovat ilmoituksen mukaan valmiiksi oikealla tasolla, ja polttoainesäiliössä on vähäinen määrä polttoainetta. Öljytasot tulee tarkistaa ennen käyttöä, ja öljykylpyilmansuodatin on täytettävä öljyllä, jos sellainen on käytössä. Käyttöohje on luettava ennen tarkastus- ja täyttötoimia.
Tekniset rakenneominaisuudet
Turvallisuutta tukevat kaksi moottoriin laipallisesti kiinnitettyä OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja estävät nopeuden kasvamisen alamäessä.
Alustan rakenne pitää painopisteen matalana. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm ja maavara 16 cm, mikä helpottaa etenemistä epätasaisella alustalla.
- Yanmar L100E -dieselmoottori, 10 HP
- Polttoainesäiliö 10 l
- Sähköinen käynnistys
- Hydrostaattinen voimansiirto
- Etenemisnopeus 2,5–3,5 km/h
- Hydraulimoottorit, tilavuus 200 cm³
- Kolminkertainen hammaspyöräpumppu
- Pumpun tuotto 12 + 9 + 9 l/min nopeudella 3 000 r/min
- Suurin käyttöpaine 180/150 bar
- Hydrauliöljysäiliö 16 l
- Enimmäiskaltevuus 30 % eli 17°
- Telaketjun leveys 200 mm ja jako 72 mm
- Neljä telarullaa, joista kaksi kääntyviä
Ohjauspaneeli
Ohjauspaneelin rakenne on selkeä ja vivut on sijoitettu koneen tärkeimpiä toimintoja varten. Käyttäjä voi hallita etenemistä, lavaa, valaistusta ja moottorin kierroslukua suoraan ohjauspaikalta.
- A: Käyttövivut
- B: Hätäpysäytyskytkin välitöntä pysäytystä varten
- C: LCD-näyttö, vain 4.0-teollisuusversion yhteydessä
- D: LED-valojen kytkin
- E: Lavan käyttövipu malleissa, joissa on etukuormaaja
- F: Lavan kippausvipu
- G: Korkean tai kolmipuolisen tyhjennyksen vipu kyseisellä ominaisuudella varustetuissa malleissa
- H: Nopeuden säätövipu
- I: Moottorin kaasuvipu
- J: Tukikahva
- K: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 YED |
|---|---|
| Rakenne | Telaketjuilla liikkuva |
| Käyttövoima | Polttomoottori |
| Vetotapa | Itsevetävä |
| Kantavuus tasaisella alustalla | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lavan materiaali | Metalli |
| Lavan tyhjennys | Hydraulinen, eteenpäin |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorin malli | L100E |
| Moottorityyppi | Diesel |
| Polttoaine | Diesel |
| Nimellisteho | 10 HP |
| Polttoainesäiliö | 10 l |
| Käynnistys | Sähköinen avaimella |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Käyttö | Ohjausvivut |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 r/min |
| Suurin käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliö | 16 l |
Varustelu ja rakenne
| Hydraulinen mäntä | Kyllä |
|---|---|
| Kippisarja | Hydraulinen |

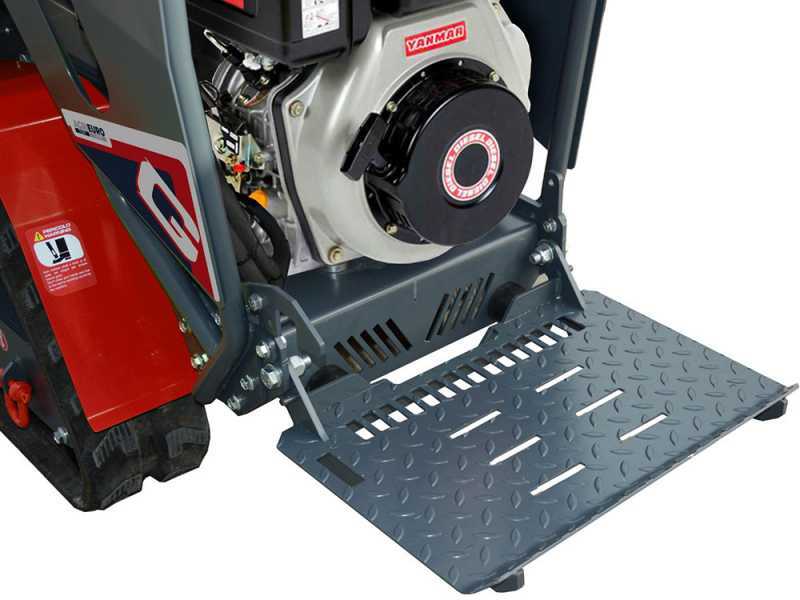

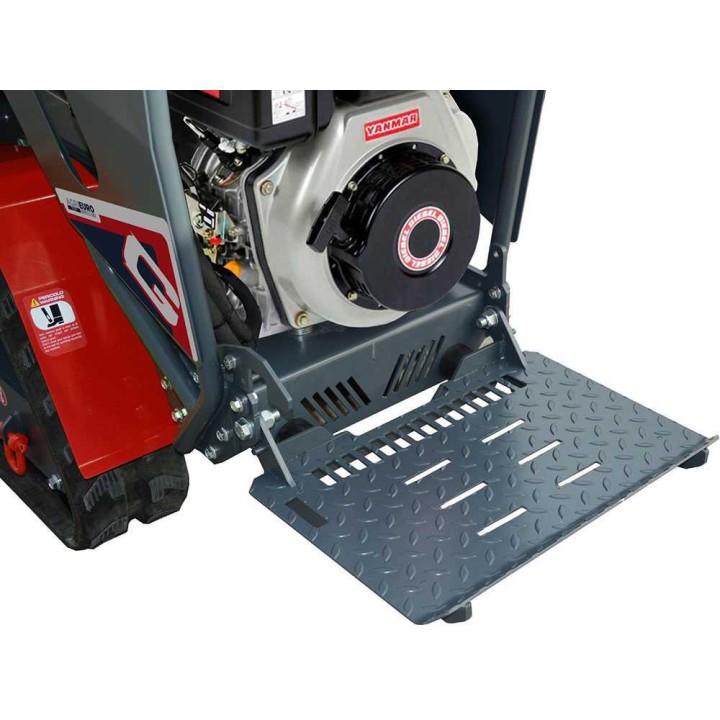

| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kääntyvä telaketju | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaketjun jako | 72 mm |
| Telarullien kokonaismäärä | 4, joista 2 kääntyviä |
| LED-valaisin | Kyllä |
| Kaarimaiset ylälaitalaidat | Ei |
| Hydraulinen lavan kippaus | Kyllä |
Mitat ja paino

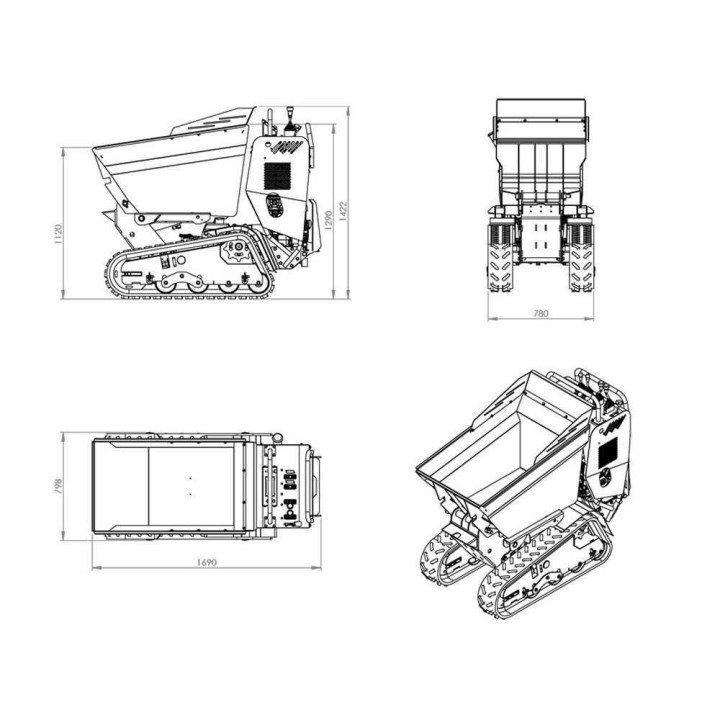

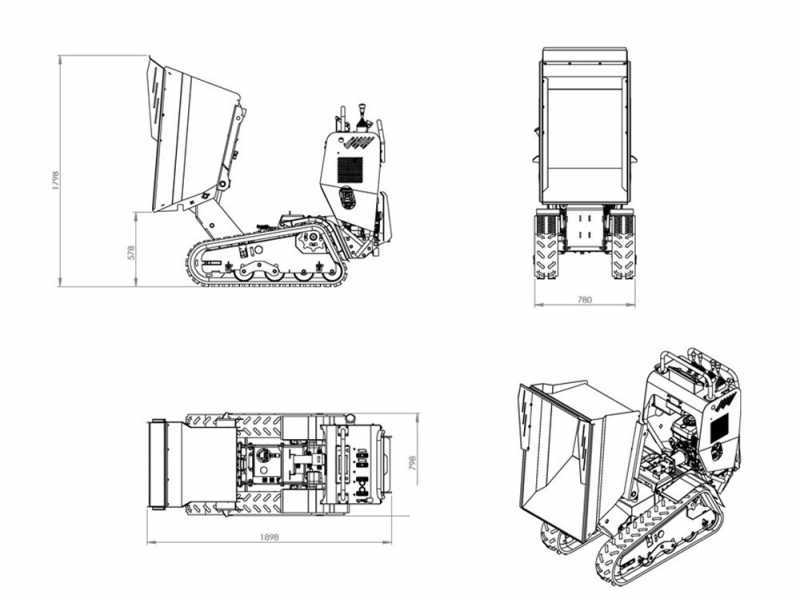

| Tuotteen mitat (P × S × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 525 kg |
| Maavara | 16 cm |
Toimitus
| Toimituspakkaus | Puulavalla |
|---|---|
| Puulava turvallista kuljetusta varten | Kyllä |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin voi kantaa?
Kantavuus on tasaisella alustalla enintään 700 kg ja kaltevalla alustalla enintään 500 kg. Enimmäiskaltevuus on 30 % eli 17°.
Miten lava tyhjennetään?
Metallinen dumper-lava tyhjennetään hydraulisesti eteenpäin. Lavan hydraulista kippausta hallitaan ohjausvivulla.
Millainen moottori ja käynnistys laitteessa on?
Kuljettimessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Moottori käynnistetään sähköisesti avaimella, ja polttoainesäiliön tilavuus on 10 l.
Mitkä ovat kuljettimen mitat, paino ja maavara?
Tuotteen mitat ovat 160 × 140 × 80 cm, nettopaino 525 kg ja maavara 16 cm.
Miten kuljetinta ohjataan ja kuinka nopeasti se liikkuu?
Kuljetinta ohjataan ohjausvivuilla. Hydrostaattinen voimansiirto mahdollistaa nopeuden säädön, ja etenemisnopeus on 2,5–3,5 km/h.
Miten tuote toimitetaan ja kuinka pitkä kokoamisaika on?
Tuote toimitetaan puulavalla turvallista kuljetusta varten. Kokoamisaika on 5 minuuttia.
