TH500 KM178-E telaketjukärry hydraulisella dumperlavalla, 500 kg, diesel kuvat
TH500 KM178-E telaketjukärry hydraulisella dumperlavalla, 500 kg, diesel
Telaketjukärry materiaalien kuljetukseen, hydraulisesti kallistuva dumperlava, 500 kg:n kantavuus ja 5,4 HP:n dieselmoottori.

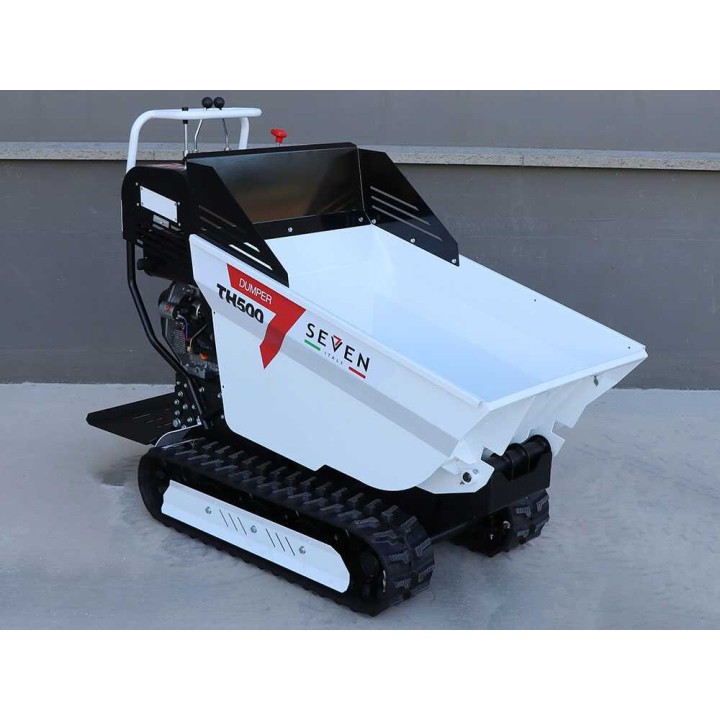

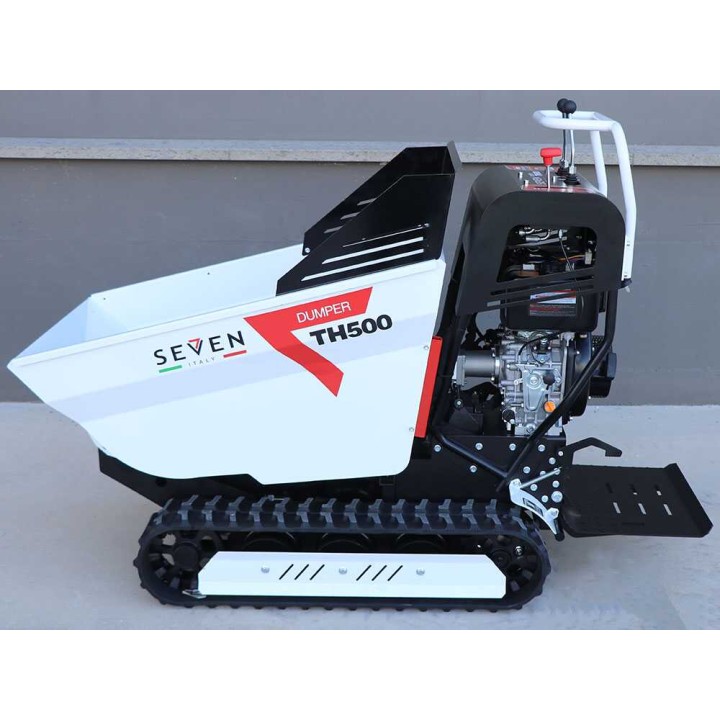

TH500 KM178-E -telaketjukärry hydraulisella dumperlavalla
Seven Italy TH500 KM178-E on dieselmoottorilla varustettu telaketjukärry materiaalien kuljettamiseen. Hydraulisesti kallistuva dumperlava mahdollistaa enintään 500 kg:n kuorman tasaisella alustalla.
Telaketjut, avustettu ohjaus ja hydrostaattinen voimansiirto helpottavat käyttöä vaihtelevassa maastossa. Kuormitettavuus kaltevalla, enintään 30 %:n rinteellä on 350 kg.
Tekniset pääominaisuudet
Telaketjukärryn rakenne ja käyttötarkoitus
TH500 KM178-E on hydraulisella dumperlavalla varustettu telaketjukärry materiaalien siirtämiseen. Lavalla voidaan kuljettaa enintään 500 kg tasaisella alustalla ja enintään 350 kg kaltevuuden ollessa korkeintaan 30 %.
Telaketjut tukevat etenemistä vaihtelevassa maastossa. Käyttö tapahtuu hallintavivuilla, joilla ohjataan liikkumista, nopeutta ja lavan hydraulista kallistusta.
Huomioi ennen käyttöä moottoriöljyn määrä, öljykylpyilmanpuhdistimen öljytys silloin, kun kyseinen suodatin on käytössä, sekä käyttöohjeen ohjeet tarkastuksista ja öljyn lisäämisestä.

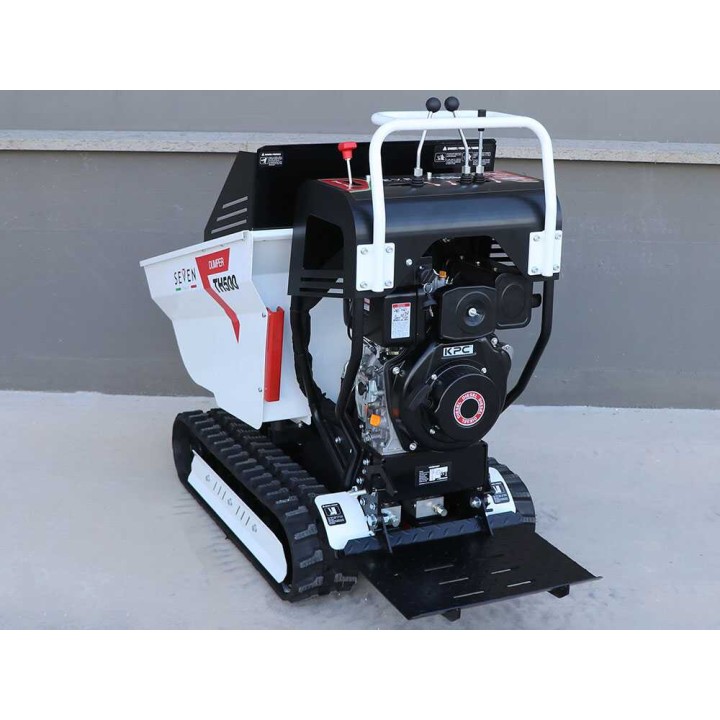

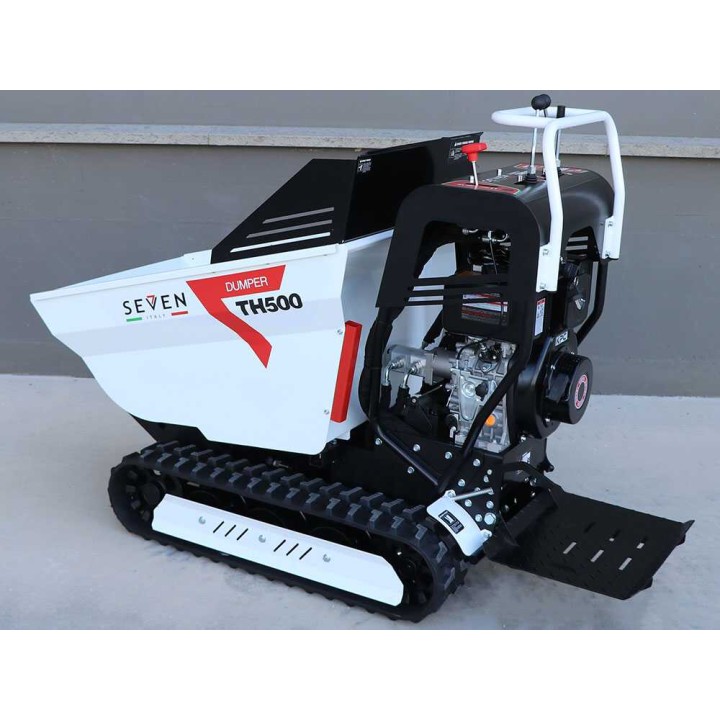

KPC KM178-E -dieselmoottori
Kärryssä on KPC KM178-E -dieselmoottori. Moottori on yksisylinterinen, nelitahtinen ja OHV-rakenteinen. Sylinteritilavuus on 296 cm³ ja nimellisteho 5,4 HP. Teknisissä tiedoissa ilmoitettu tehoksi myös 5,0 HP moottorin akselilta mitattuna.
- Suurin kierrosluku: 3 600 r/min
- Puristussuhde: 20:1
- Polttoainesäiliö: 3,5 l
- Moottoriöljyn tilavuus: 1,1 l
- Öljykylpyvoitelu
- Automaattinen dekompressio
Hydrostaattinen voimansiirto
Hydrostaattisella vaihteistolla nopeutta voidaan muuttaa vivulla ajon aikana ilman pysähtymistä. Järjestelmässä pumppu siirtää öljyn säiliöstä telaketjujen yhteydessä olevalle voimansiirtokotelolle.
Voimansiirtoa käytetään hallintavivuilla. Eteenpäinajoa varten on rajattomasti nopeusalueita, ja ilmoitettu etenemisnopeus on 2,9 km/h.
Telaketjut ja alusta
Telaketjujen alusta on rakenteeltaan vahva ja mitoitettu kuormien kuljettamiseen. Etu- ja takaosan tasapaino tukee kuorman jakautumista ja pitoa. Vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä, ja telaston rullat ovat itsepuhdistuvat.
Tiheärakenteisissa telaketjuissa on maastoon suunnitellut hammastukset. Telaketjun leveys on 180 mm ja kokonaispituus 106 cm.

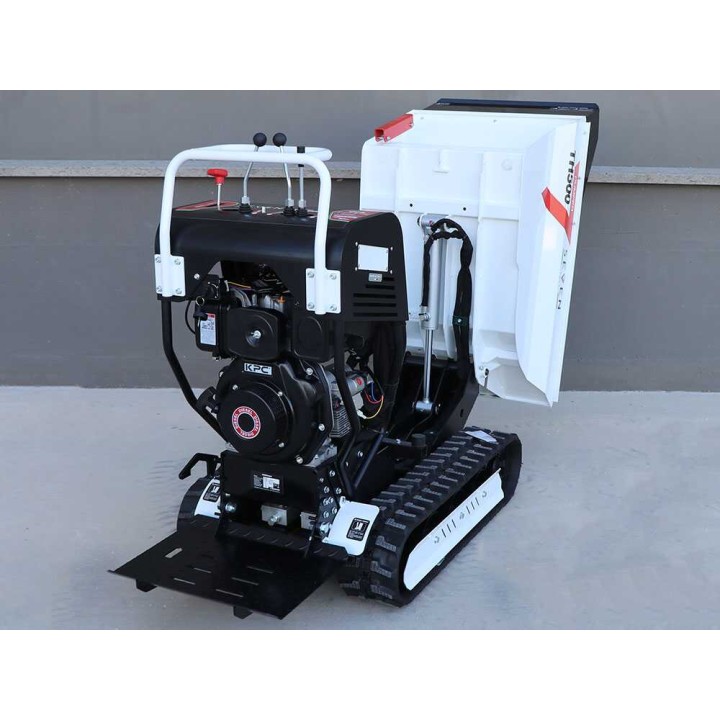

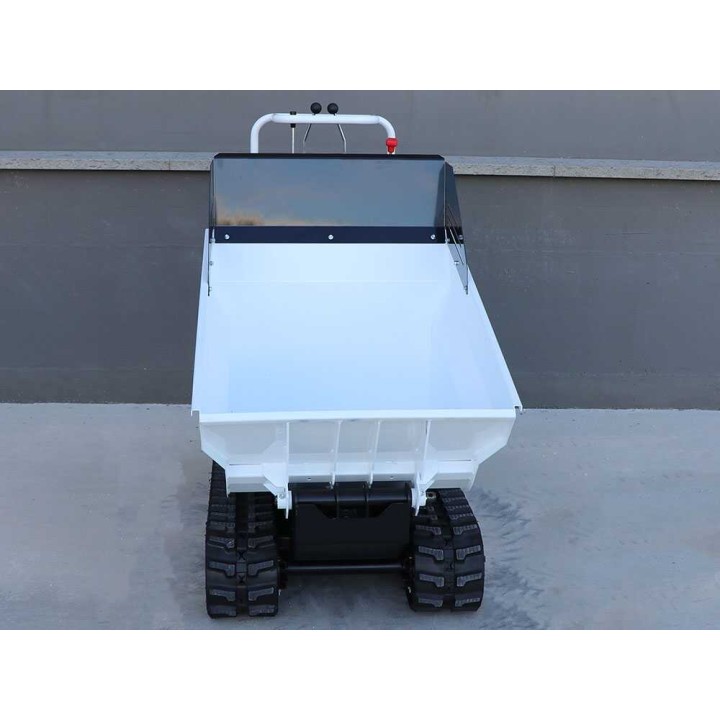

Hydraulisesti kallistuva dumperlava
Teräksinen dumperlava on vahvistettu alapuolisilla putkimaisilla poikkituilla. Lavapohja on lähellä maata, mikä helpottaa kuormaamista ja kuorman purkamista. Lavan teräspaksuus on 2 mm.

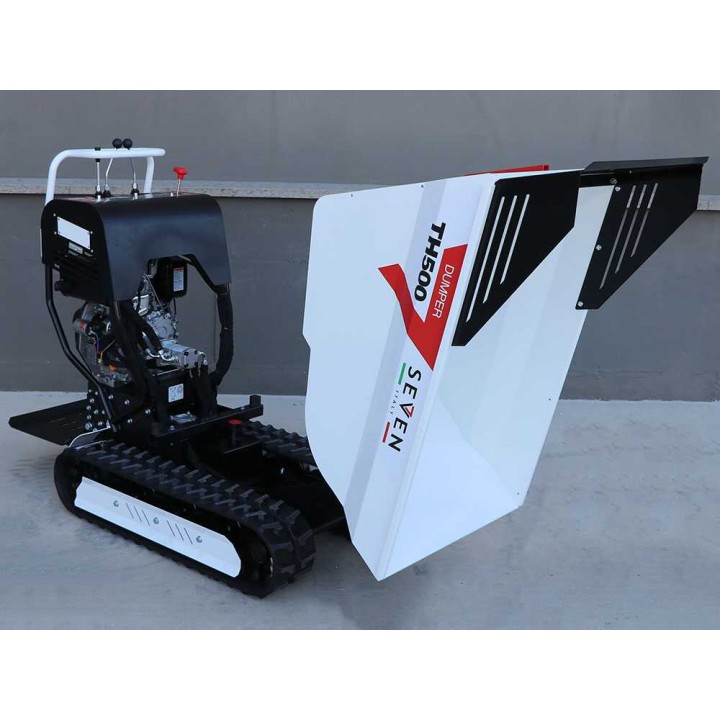

Hydraulinen kallistus mahdollistaa lavan nostamisen enintään 90 asteen kulmaan. Kantavuus on 500 kg tasaisella alustalla ja 350 kg enintään 30 %:n kaltevuudella. Lavan mitat ovat 104 × 68 × 41 cm.
Hydraulinen nostopiiri
Hydraulipiiri nostaa sekä dumperlavaa että etuosan kauhaa hallintataulun vipujen avulla. Järjestelmään kuuluvat hydraulipumppu, järeä hydraulisylinteri, letkut ja ohjausventtiili.
Hydraulisylinterissä on lukitusventtiili, joka pitää lavan paikallaan äkillisen painehäviön yhteydessä. Suurin kallistuskulma on 90 astetta.
- Hydraulipumppu
- Hydraulisylinteri lukitusventtiilillä
- Hydraulinen lavan kallistus
- Hydraulinen kauhan nosto

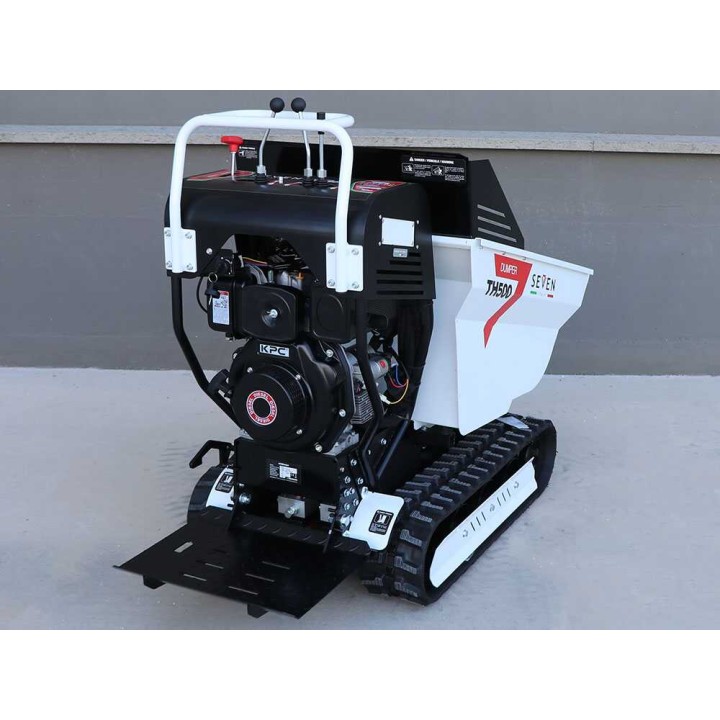

Hallintalaitteet ja kuljettajan astinlauta
Hallintalaitteet on sijoitettu helposti käytettäviksi. Keskellä olevilla kahdella vivulla ohjataan etenemistä, peruutusta ja kääntymistä. Erillinen vipu ohjaa lavan kallistusta, ja nopeudensäätövivulla muutetaan etenemisnopeutta.
Kärryssä on kuljettajan astinlauta. Ennen lavan kallistamista on varmistettava, että etuosan kauha on nostettu ylös.
- A: Keskimmäiset vivut etenemiseen, peruutukseen ja kääntymiseen
- B: Lavan hydraulisen kallistuksen vipu
- C: Nopeudensäätövipu
- D: Kuljettajan astinlauta
Toimitukseen sisältyy
Tuote toimitetaan alkuperäisessä pakkauksessa lavalle pakattuna.
- 2 pulloa nelitahtimoottoriöljyä
- Huolto- ja säätötyökalusarja
- Käyttöohje
Tekniset tiedot
Yleiset tiedot
| Malli | TH500 KM178-E |
|---|---|
| Tyyppi | Telaketjukäyttöinen |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella | 500 kg |
| Kantavuus rinteessä | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Lavan tyyppi | Dumper |
| Lavan hydraulinen kallistus | Kyllä |
| Lavan sisäkorkeus | 720 mm |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | KPC |
|---|---|
| Moottorin malli | KD178F-E |
| Moottorityyppi | Diesel |
| Rakenne | Yksisylinterinen, nelitahtinen, OHV |
| Sylinterimateriaali | Alumiini |
| Sylinteritilavuus | 296 cm³ |
| Sylinterien määrä | 1 |
| Puristussuhde | 20:1 |
| Suurin kierrosluku | 3 600 r/min |
| Nimellisteho | 5,4 HP |
| Todellinen teho | 5,0 HP |
| Polttoaine | Diesel |
| Polttoainesäiliö | 3,5 l |
| Moottoriöljyn säiliö | 1,1 l |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekanismi | Hydraulinen |
| Eteenpäinnopeudet | Rajattomat |
| Etenemisnopeus | 2,9 km/h |
| Käyttö | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Dumperlava | Kyllä |
| Lavan paksuus | 2 mm |
| Hydraulinen kallistussarja | Kyllä |
| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Narukäynnistys | Kyllä |
| Lavan mitat | 104 × 68 × 41 cm |
| Lavan suurin kallistuskulma | 90° |
Toimitukseen sisältyvät varusteet
| Moottoriöljypullot | 2 kpl |
|---|---|
| Huoltotyökalusarja | Kyllä |
| Käyttöohje | Kyllä |
| Pakkaus | Puulavalle pakattuna |
Mitat ja paino

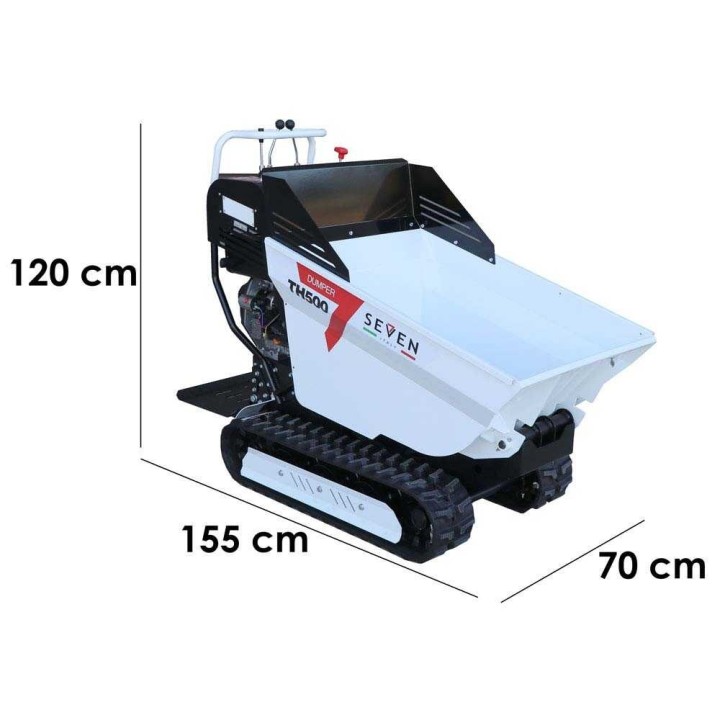

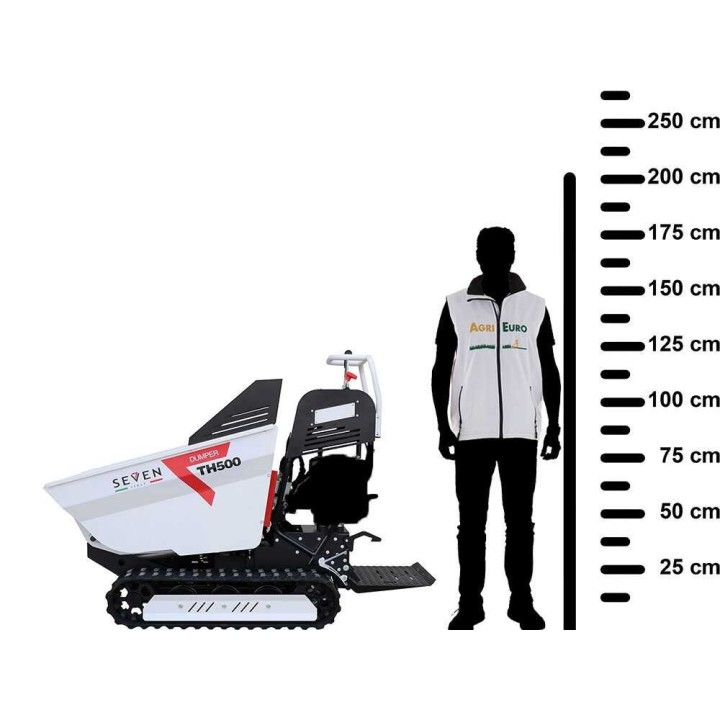

| Tuotteen mitat (P × L × K) | 155 × 70 × 120 cm |
|---|---|
| Nettopaino | 310 kg |
| Pakkausmitat (P × L × K) | 160 × 80 × 130 cm |
| Paino pakkauksessa | 340 kg |
| Hydraulinen takalaitanostin toimituksessa | Kyllä |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman telaketjukärry voi kuljettaa?
Kantavuus on 500 kg tasaisella alustalla. Enintään 30 %:n kaltevuudella kantavuus on 350 kg.
Mitkä ovat telaketjukärryn ja lavan mitat?
Tuotteen mitat ovat 155 × 70 × 120 cm ja nettopaino 310 kg. Lavan mitat ovat 104 × 68 × 41 cm.
Miten dumperlava toimii?
Dumperlava kallistuu hydraulisesti enintään 90° kulmaan. Lavan hydraulista kallistusta ohjataan hallintavivulla.
Millainen moottori telaketjukärryssä on?
Kärryssä on KPC KD178F-E -dieselmoottori. Moottori on yksisylinterinen, nelitahtinen ja OHV-rakenteinen, sen sylinteritilavuus on 296 cm³ ja nimellisteho 5,4 HP.
Miten telaketjukärryä ohjataan ja kuinka nopeasti se etenee?
Liikkumista, peruutusta ja kääntymistä ohjataan hallintavivuilla. Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen vivulla ajon aikana, ja ilmoitettu etenemisnopeus on 2,9 km/h.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät 2 pulloa nelitahtimoottoriöljyä, huolto- ja säätötyökalusarja sekä käyttöohje. Tuote toimitetaan puulavalle pakattuna.
