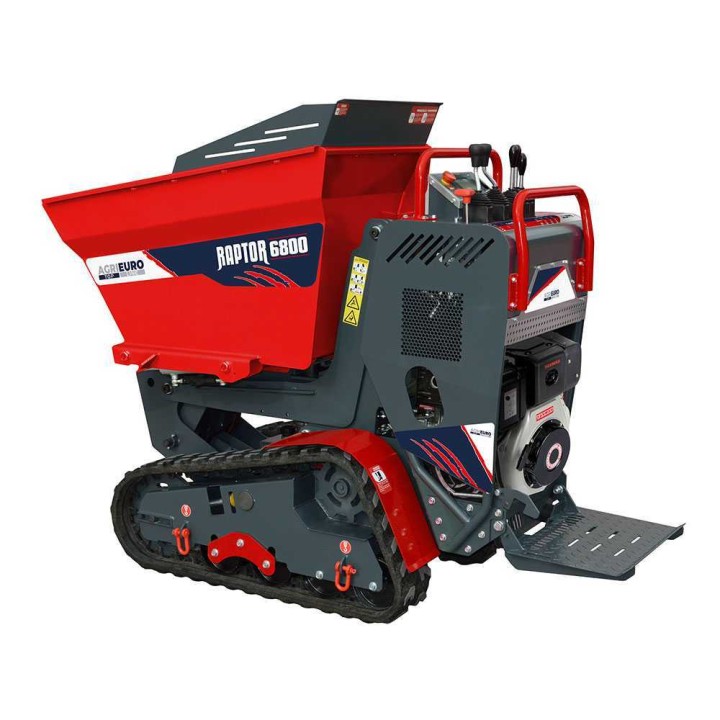

RAPTOR 6800 YEDH telaketjukuljetin, Yanmar L100E, 10 HP, hydraulinen dumper-lava kuvat
RAPTOR 6800 YEDH telaketjukuljetin, Yanmar L100E, 10 HP, hydraulinen dumper-lava
Telaketjuvetoinen RAPTOR 6800 YEDH -dumper 10 HP:n Yanmar-dieselmoottorilla, hydraulisella lavalla ja 700 kg:n kantavuudella.
Telaketjuvetoinen lavakuljetin raskaisiin kuormiin

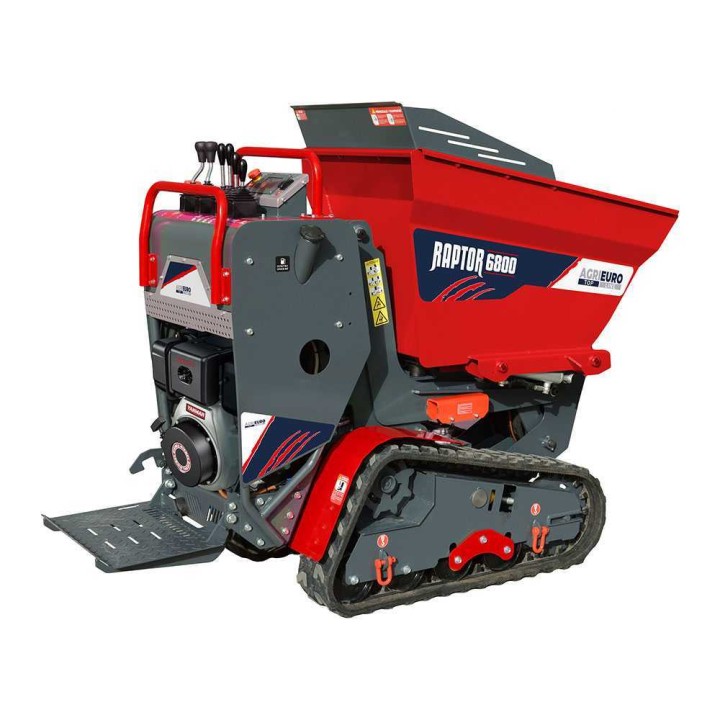

RAPTOR 6800 YEDH on telaketjuvetoinen dumper-lavakuljetin, jossa on 10 HP:n dieselmoottori, sähköinen käynnistys ja hydraulisesti toimiva korkealle tyhjentävä lava. Se soveltuu kuormien siirtämiseen tasaisella alustalla enintään 700 kg:n kuormalla ja kaltevalla, enintään 30 %:n rinteellä enintään 500 kg:n kuormalla.
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana. Telaketjut, kääntyvä rakenne ja matala painopiste tukevat vakautta myös epätasaisella alustalla. Runko on valmistettu vähintään 5 mm paksusta hiiliteräksestä, ja maavaraa on 16 cm.
Tekniset pääominaisuudet
RAPTOR 6800 YEDH -telaketjukuljetin
Telaketjuvetoinen kuljetin on varustettu hydraulisesti kallistuvalla dumper-lavalla ja korkealle tyhjentävällä rakenteella. Yanmar L100E -dieselmoottorin nimellisteho on 10 HP, ja sähköinen käynnistys helpottaa käyttöönottoa.
Hydrostaattinen vaihteisto mahdollistaa nopeuden muuttamisen myös liikkeen aikana. Ohjaus tapahtuu vivuilla, joilla hallitaan telaketjuja, lavan toimintoja ja etenemisnopeutta.
- Enimmäiskantavuus tasaisella alustalla 700 kg
- Enimmäiskantavuus rinteessä 500 kg, kun kaltevuus on enintään 30 %

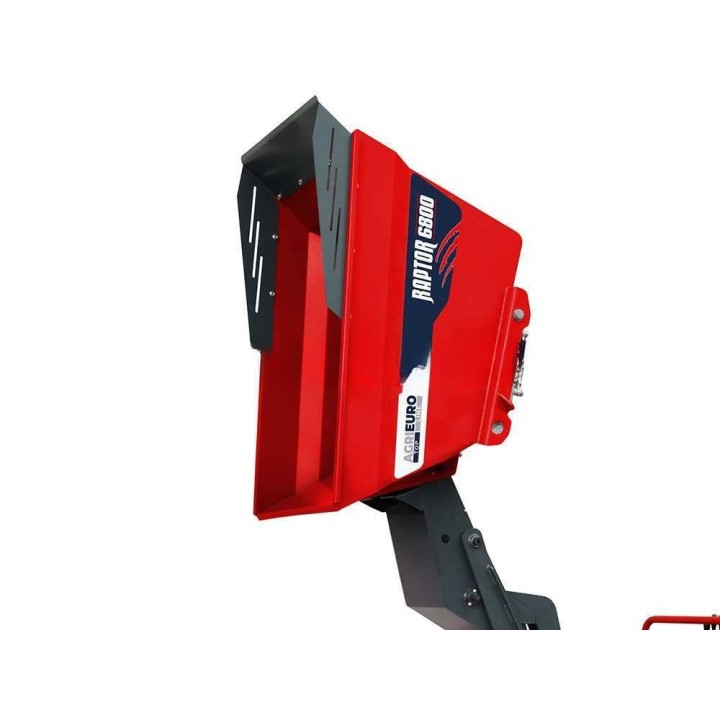

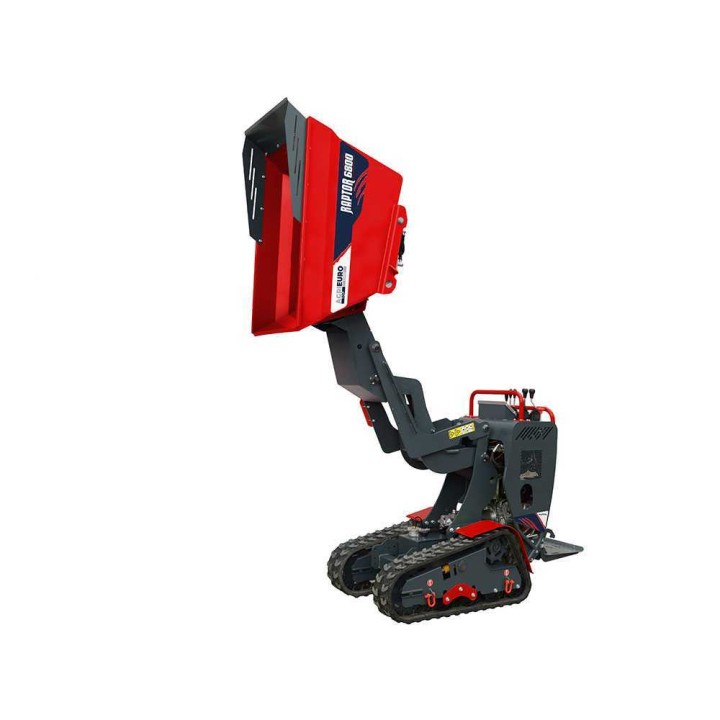

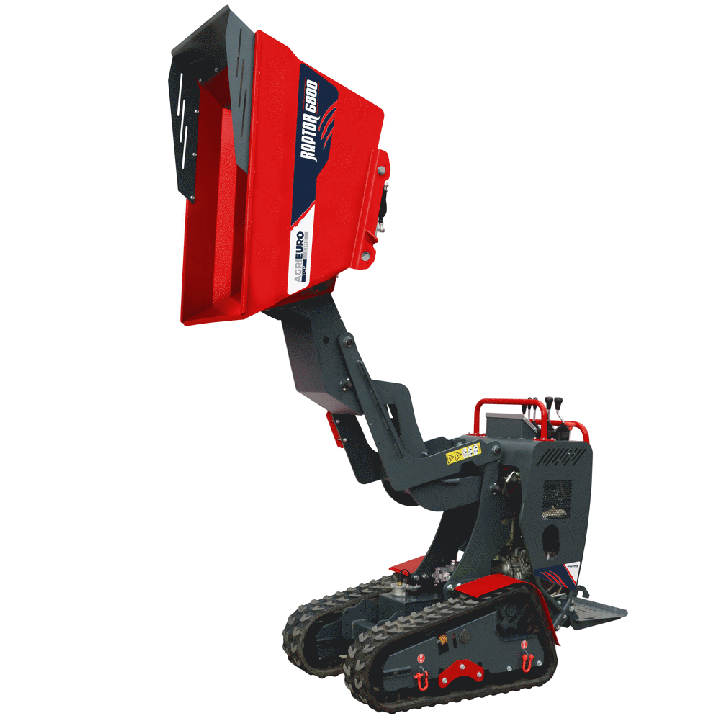

- Hydraulinen lavan kippaus korkealle tyhjentämistä varten
- Metallinen dumper-lava
- Hiiliteräksinen runko, vähimmäispaksuus 5 mm

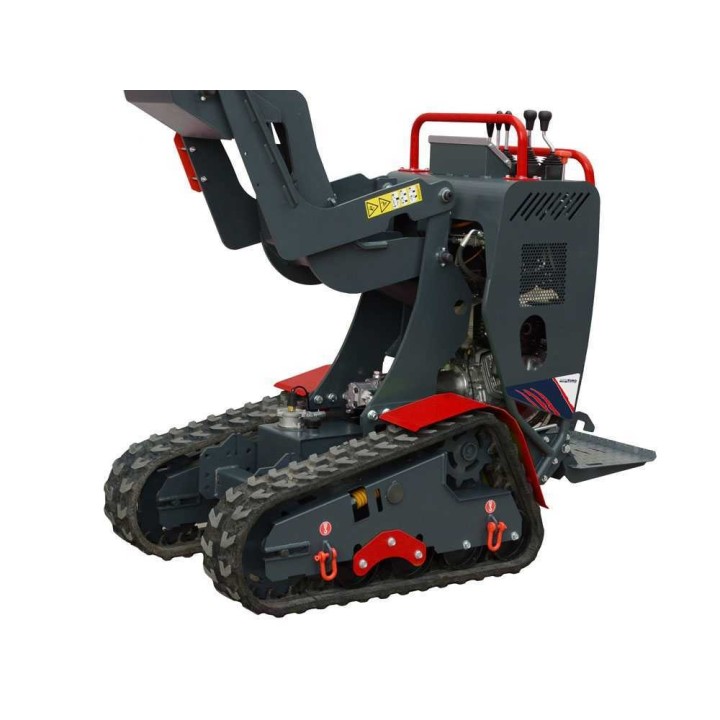

Telaketjujen kaksi kallistuvaa rullaa tukevat koneen vakautta kuormattuna ja kaltevalla alustalla. Kone on testattu tehtaalla, ja moottoriöljy sekä vaihteistoöljy ovat valmiiksi oikealla tasolla. Säiliössä on vähimmäismäärä polttoainetta.
Ennen käyttöä on tarkistettava moottoriöljyn määrä ja lisättävä öljyä öljykylpyilmansuodattimeen, jos kyseinen suodatin on käytössä. Käyttöohje on luettava ennen tarkastuksia ja öljyn lisäämistä.
Tekniset ominaisuudet ja turvallisuus
Koneen rakenne on suunniteltu matalalla painopisteellä. Alavaunu on valmistettu vähintään 5 mm paksusta hiiliteräksestä, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisella alustalla.
Turvallisuutta lisäävät moottoriin laipallisesti asennetut kaksi OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja estävät nopeuden kasvamisen alamäessä.
- Yanmar L100E -dieselmoottori, 10 HP
- 10 litran dieselpolttoainesäiliö
- Sähköinen käynnistys
- Hydrostaattinen voimansiirto
- Hydraulimoottorit, 200 cm³
- Kolminkertainen hammaspyöräpumppu
- Telaketjun leveys 200 mm
- Neljä telarullaa, joista kaksi on kallistuvia
Hydraulijärjestelmän pumpun tuotto on 12 + 9 + 9 l/min nopeudella 3 000 r/min. Enimmäispaine on 180 bar ja käyttöpaine 150 bar. Hydrauliöljysäiliön tilavuus on 16 litraa.
Ohjaimet ja hallintalaitteet
Hallintalaitteet on sijoitettu selkeään ja helposti ymmärrettävään ohjauspaneeliin. Vivuilla hallitaan etenemistä, telaketjuja, lavan kippausta ja korkealle tyhjentämistä.
- 1: Käyttövivut
- 2: Hätäpysäytyskytkin koneen välitöntä pysäyttämistä varten
- 3: LCD-näyttö, vain 4.0-teollisuusversion yhteydessä
- 4: LED-valojen kytkin
- 5: Kauhan käyttövipu malleissa, joiden varusteisiin kuuluu kauha
- 6: Lavan kippausvipu
- 7: Korkealle tyhjentämisen vipu
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 YEDH |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Polttomoottori |
| Vetotapa | Itseliikkuva |
| Kantavuus tasaisella | 700 kg |
| Kantavuus rinteessä | 500 kg |
| Enimmäiskaltevuus | 30 % (17°) |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorin malli | L100E |
| Moottorityyppi | Diesel |
| Polttoaine | Diesel |
| Nimellisteho | 10 HP |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
| Käynnistys | Sähköinen avaimella |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajovaihteet | Rajattomat |
| Ajonopeus | 2,5–3,5 km/h |
| Ohjaus | Ohjausvivut |
Lava ja hydrauliikka
| Lavatyyppi | Dumper |
|---|---|
| Lavan materiaali | Metalli |
| Lavan kippaus | Hydraulinen |
| Korkealle tyhjentävä rakenne | Kyllä |
| Saksinostin | Kyllä |
| Hydraulisylinteri | Kyllä |
| Hydraulimoottorit | Orbitaaliset, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 r/min |
| Enimmäispaine | 180 bar |
| Käyttöpaine | 150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Telaketjut ja varustelu

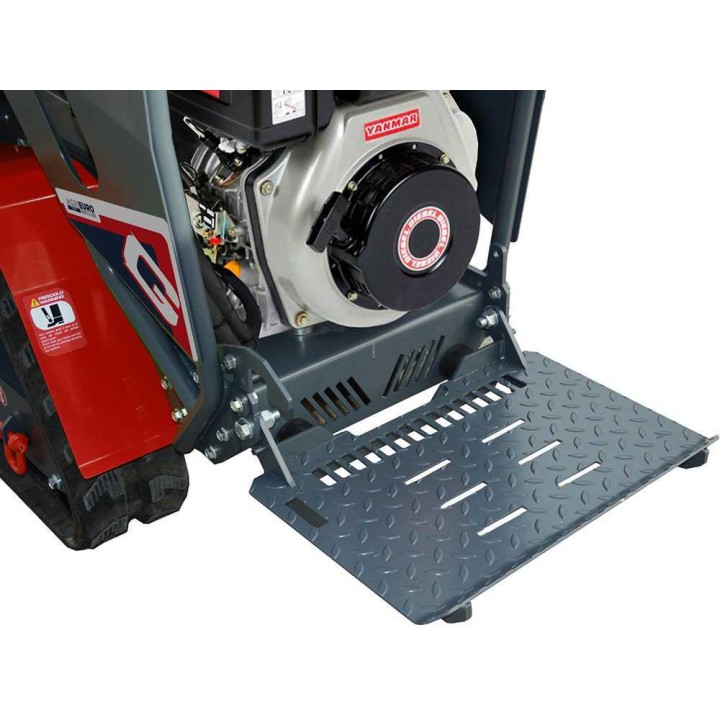

| Kuljettajan seisontataso | Kyllä |
|---|---|
| Ohjaustehostus | Kyllä |
| Kääntyvä telaketju | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaketjun nousu | 72 mm |
| Telarullien määrä | 4, joista 2 kallistuvia |
| LED-valo | Kyllä |
| Kaarimaiset laidan korotukset | Ei |
Mitat, paino ja toimitus

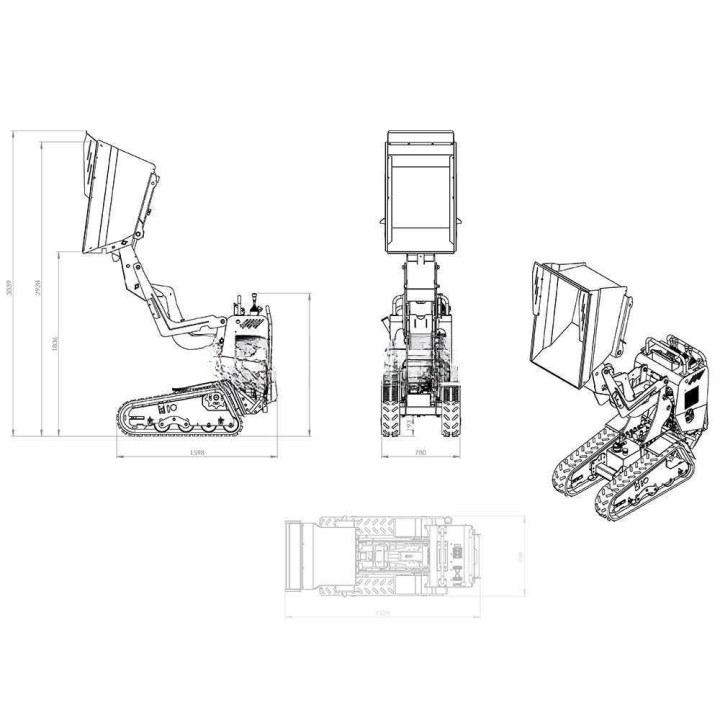

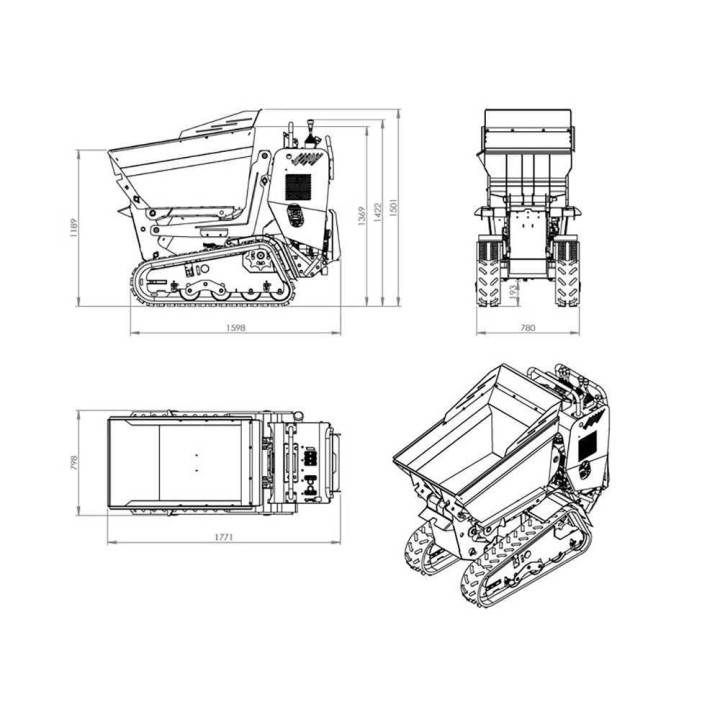

| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 625 kg |
| Pakkaus | Puulavalla |
| Turvallinen kuljetus puulavalla | Kyllä |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin voi ottaa?
Kantavuus tasaisella alustalla on enintään 700 kg. Enintään 30 %:n (17°) rinteessä kantavuus on enintään 500 kg.
Millainen moottori ja käynnistys RAPTOR 6800 YEDH -kuljettimessa on?
Kuljettimessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Moottori käynnistetään sähköisesti avaimella, ja polttoainesäiliön tilavuus on 10 l.
Miten kuljettimen nopeutta ja ohjausta hallitaan?
Hydrostaattinen vaihteisto ja nopeudensäädin mahdollistavat ajonopeuden säätämisen. Ajonopeus on 2,5–3,5 km/h, ja ohjaus tapahtuu ohjausvivuilla.
Miten lava tyhjennetään?

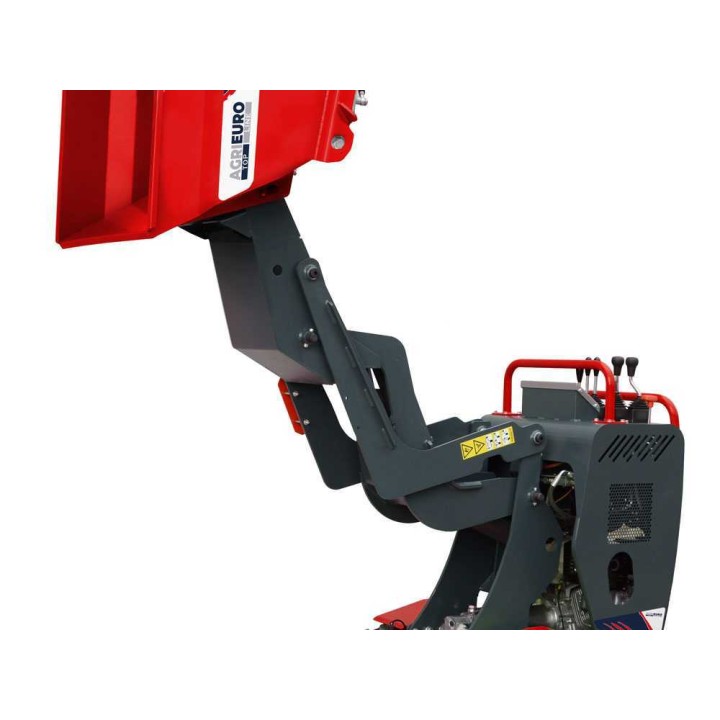

Metallinen dumper-lava kipataan hydraulisesti. Korkealle tyhjentävässä rakenteessa on saksinostin ja hydraulisylinteri.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 625 kg. Telaketjun leveys on 200 mm ja maavara 16 cm.
