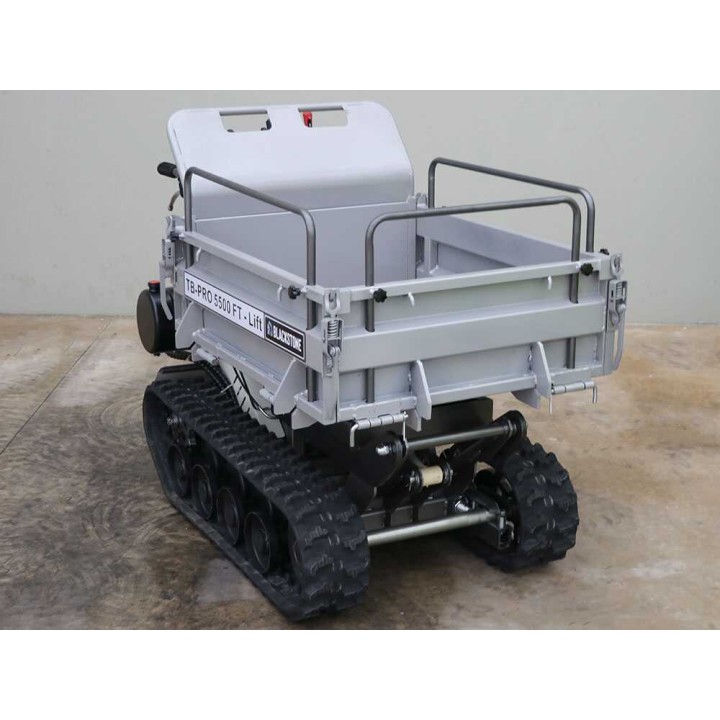

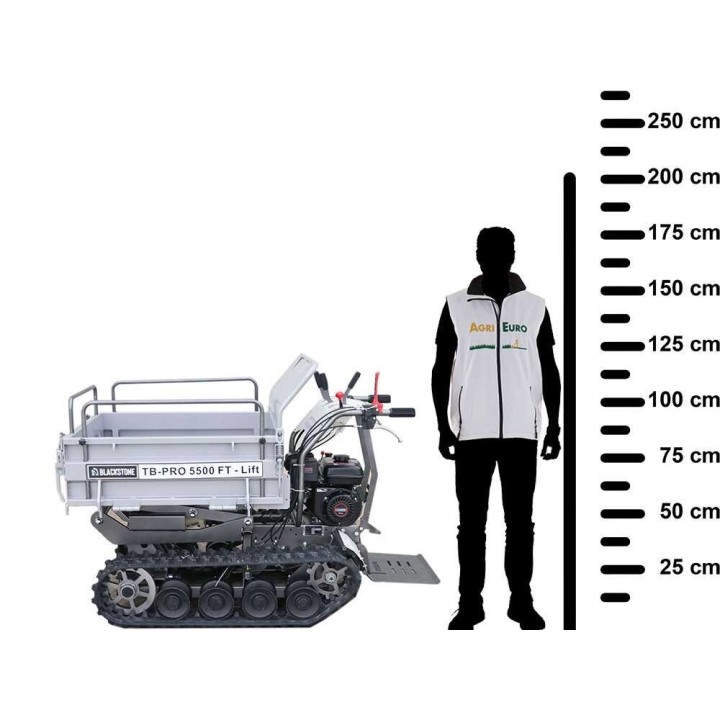

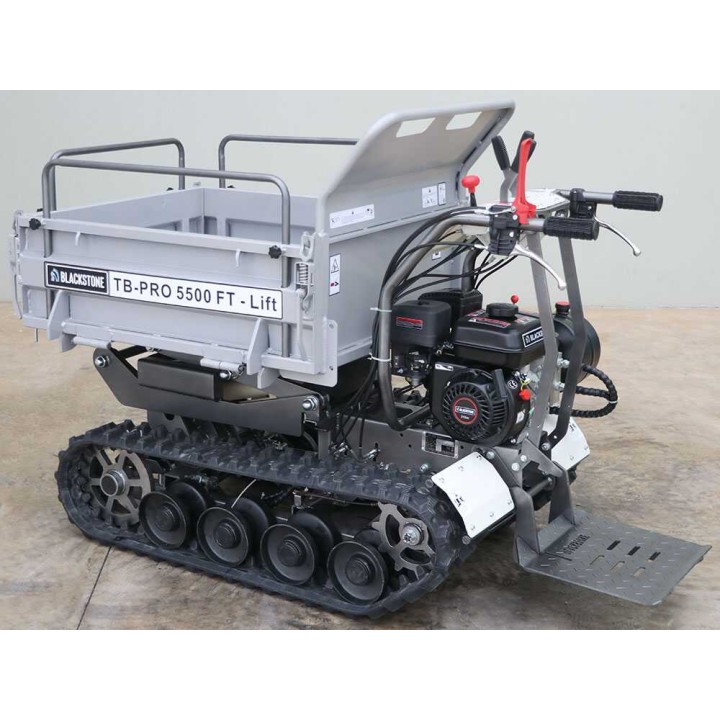

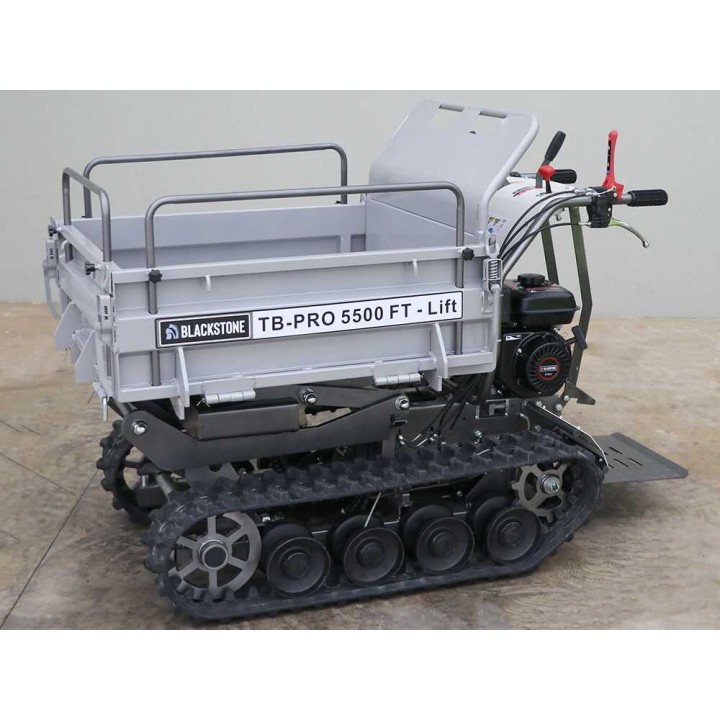

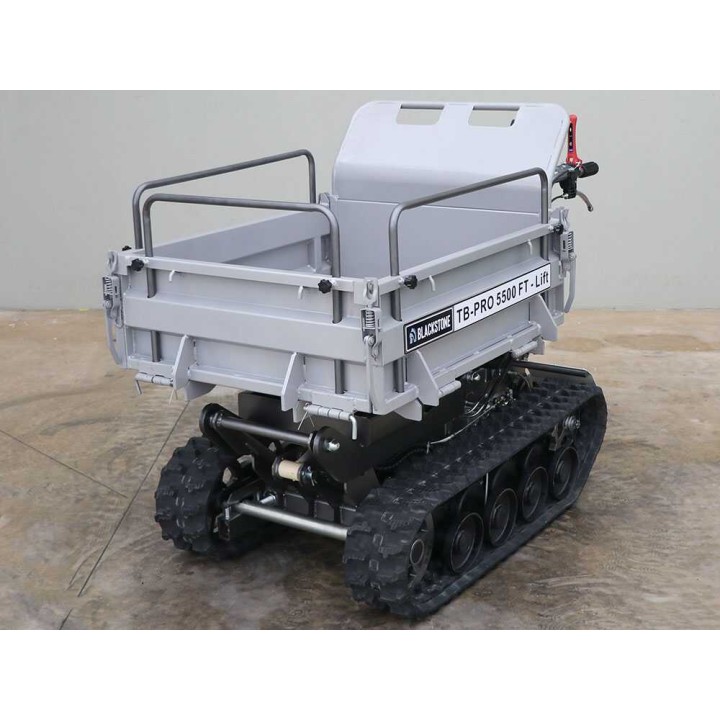

Blackstone TB-PRO 5500 FT-Lift telaketjukärry nostolavalla, 500 kg, 5,6 HP kuvat

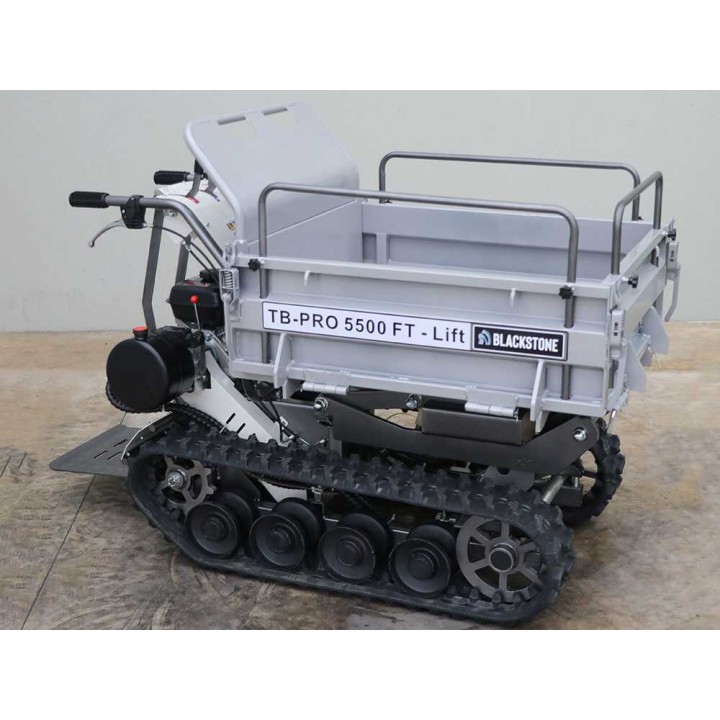

Blackstone TB-PRO 5500 FT-Lift telaketjukärry nostolavalla, 500 kg, 5,6 HP
Telaketjuvetoinen Blackstone TB-PRO 5500 FT-Lift kuljettaa 500 kg:n kuorman ja nostaa laajennettavan lavan 120 cm:n korkeudelle.
Telaketjuvetoinen kuljetuskärry nostolavalla
Blackstone TB-PRO 5500 FT-Lift on telaketjuvetoinen moottorikärry raskaiden kuormien siirtämiseen. Nostettava lavataso toimii kaksinkertaisella saksinostimella, ja lava voidaan nostaa enintään 120 cm:n korkeudelle maasta. Laajennettavan lavan vakiomitat ovat 87 × 74 × 44 cm ja kantavuus 500 kg.
Koneessa on 212 cm³:n, 5,6 HP:n eli 4,2 kW:n nelitahtinen bensiinimoottori, kuusi eteen- ja kuusi peruutusvaihdetta sekä erikseen ohjattavat telaketjut. Ennen käynnistystä moottorin ja voimansiirron öljytasot on tarkistettava käyttö- ja huolto-ohjeen mukaisesti.
Tekniset pääominaisuudet

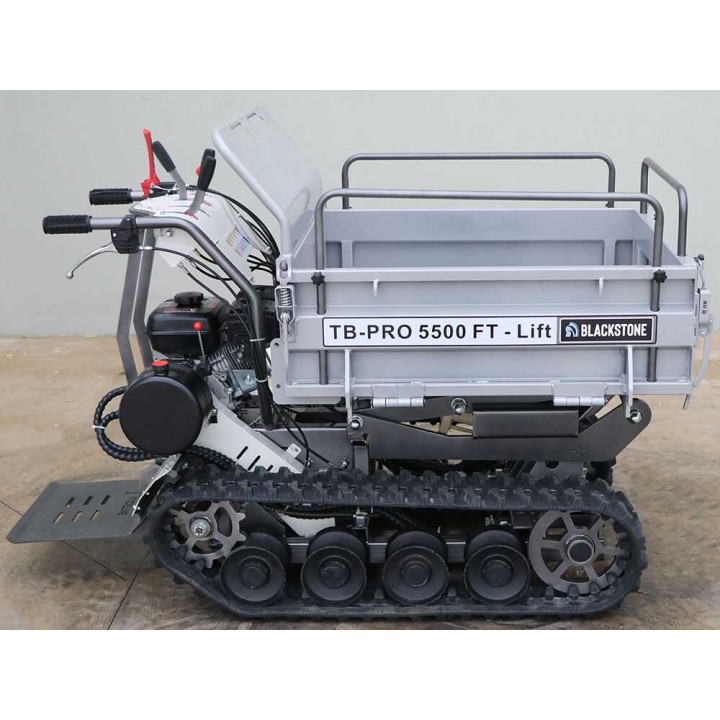

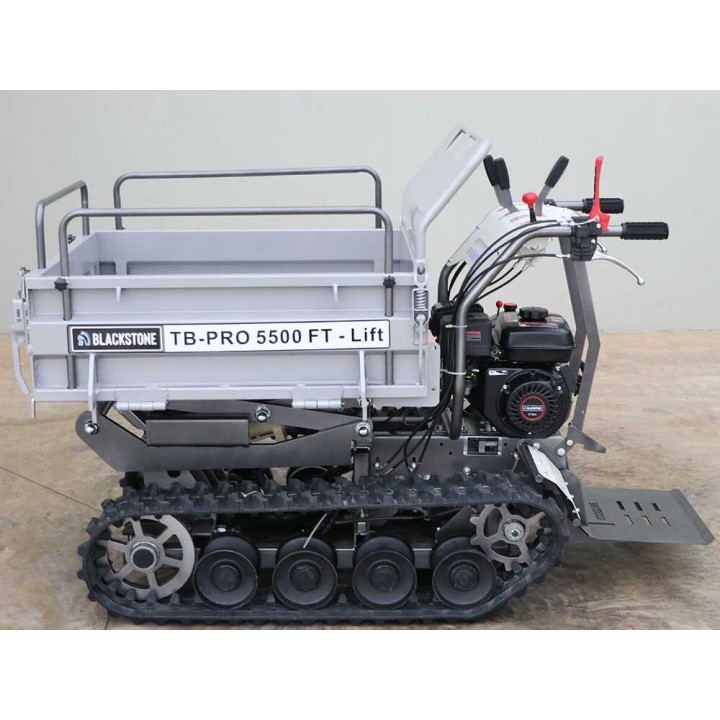

Telaketjut ja alusta
Vahvistettu telaketjualusta on mitoitettu raskaaseen kuormankuljetukseen. Vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä, ja telaston tasapainotus jakaa kuormaa etu- ja takaosan välillä. Telaston rullat ovat itsepuhdistuvat.
Telaketjun takapään terävä, panssarivaunumaista rakennetta muistuttava kulma helpottaa nousua portaiden ja muiden esteiden yli. Telaketjun leveys on 180 mm ja kokonaispituus 1 180 mm.
Blackstone-moottori
Blackstone-moottori on yksisylinterinen, nelitahtinen OHV-bensiinimoottori, jonka iskutilavuus on 212 cm³ ja nimellisteho 5,6 HP eli 4,2 kW. Sylinteri on valurautaa, ja moottorissa on automaattinen puristuksenpoisto.
Moottori käynnistetään narukäynnistimellä. Moottori toimitetaan ilman öljyä, joten käyttöohje on luettava ja öljy täytettävä ennen ensimmäistä käynnistystä. Myös öljytaso on tarkistettava ennen käynnistämistä.

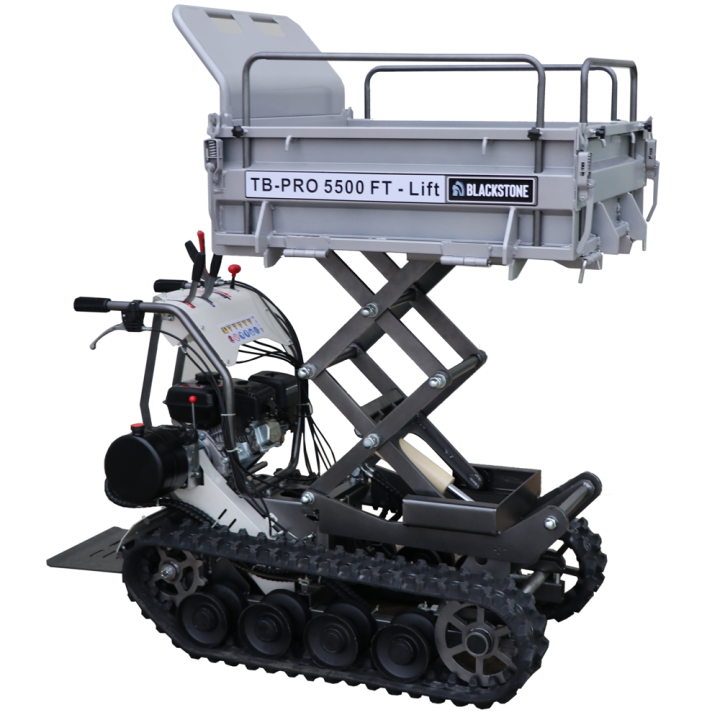

Nostettava lava saksinostimella
Kaksinkertaisen saksinostimen avulla lava voidaan nostaa ja laskea hydraulisesti. Lavan pohja nousee enintään 120 cm:n korkeudelle maasta, ja koneen suurin kokonaiskorkeus nostettuna on 176 cm. Laidat saavuttavat vähimmäisasennossa nostettuna 145 cm:n korkeuden.
Lavaa saa käyttää ainoastaan kuormien nostamiseen. Lavan nostojärjestelmää saa käyttää vain moottorin ollessa käynnissä, jotta hydraulijärjestelmässä säilyy tarvittava paine.

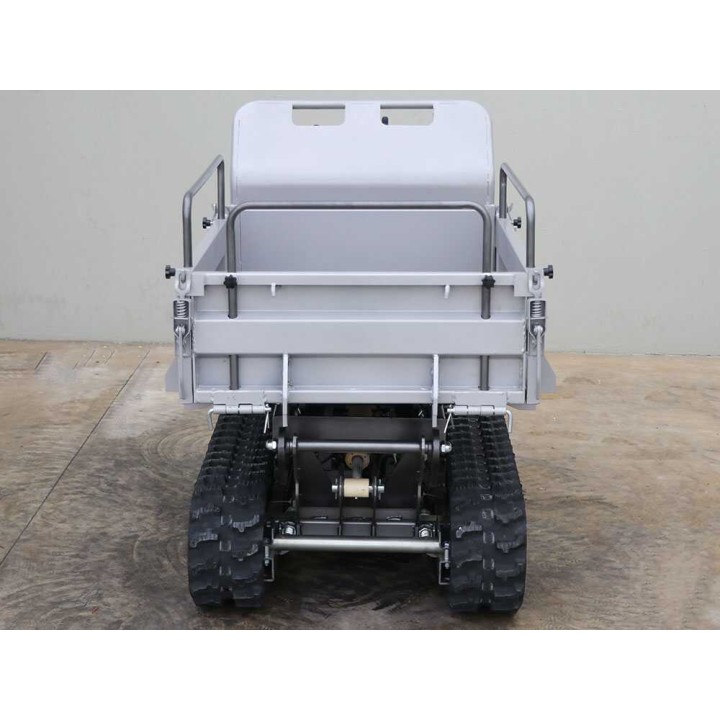

Laajennettava lava
Teräslava on vahvistettu alapuolisilla putkimaisilla poikkituilla. Sivulaitojen kiinnikkeiden avulla lava voidaan laajentaa suuremmille kuormille. Vakiomitat ovat 87 × 74 × 44 cm, ja laajennettuna mitat ovat 136 × 177 cm. Lavan teräksen paksuus on 4 mm ja kantavuus 500 kg.
Hydraulinen nostopiiri
Hydraulipiiri nostaa lavaa hallintalaitteiden vipujen avulla. Kokonaisuuteen kuuluvat hydraulipumppu, pumpun käyttövivulla varustettu jakoventtiili sekä vankkarakenteinen hydraulisylinteri.
Sylinterissä on lukitusventtiili, joka pitää lavan paikallaan äkillisen paineenalenemisen yhteydessä.
- Hydraulipumppu
- Pumpun käyttövipu hallintalaitteiden alla
- Lukitusventtiilillä varustettu hydraulisylinteri
- Hydrauliöljysäiliö

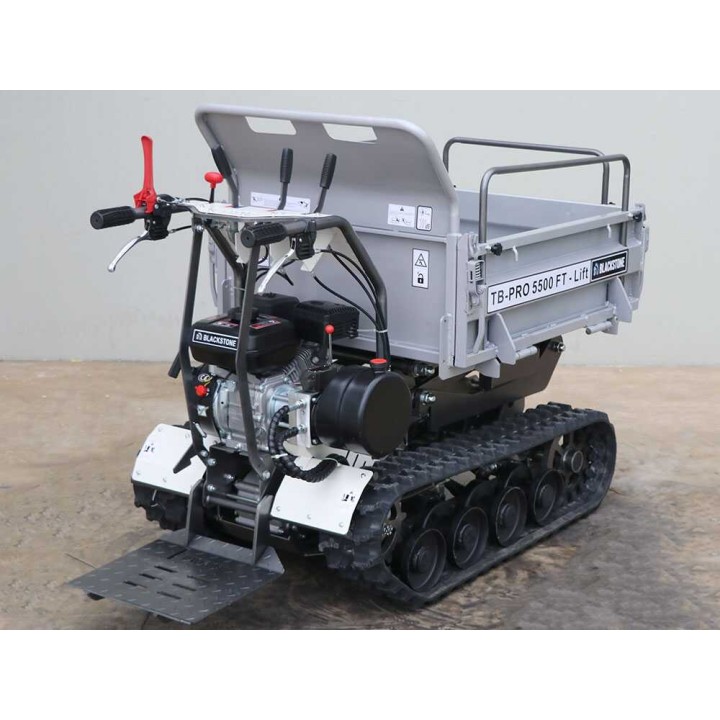

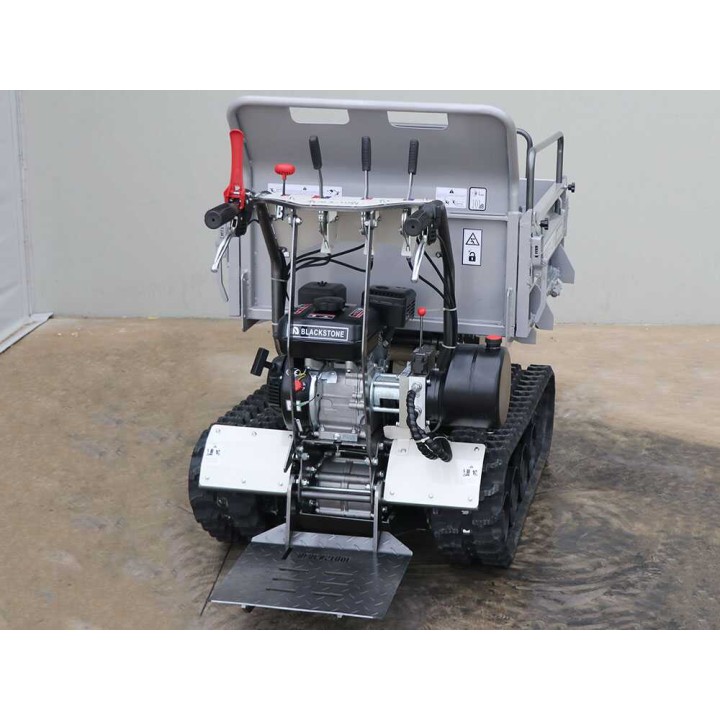

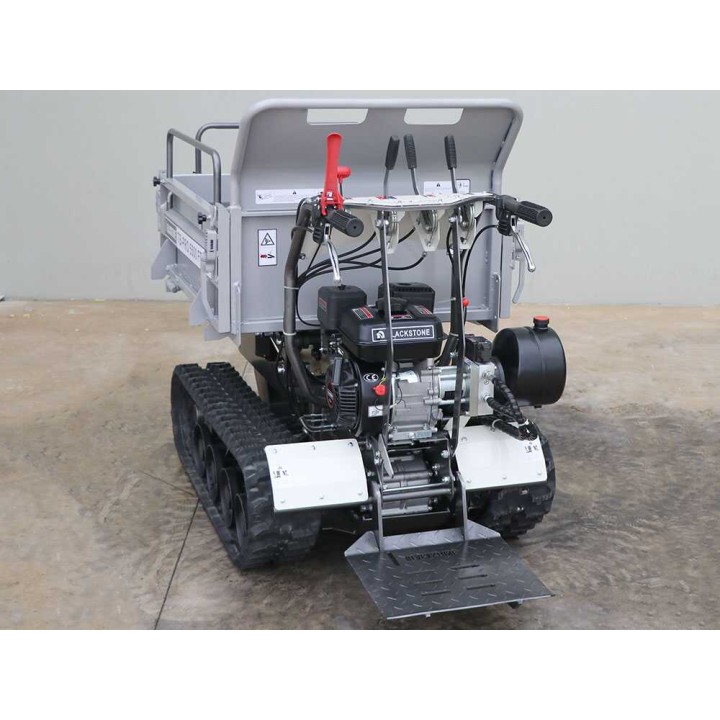

Hallintalaitteet ja vaihteisto
Hallintalaitteet on suunniteltu selkeiksi, ja koneessa on niiden käyttöä havainnollistava ohjekaavio. Telaketjuja voidaan ohjata erikseen. Mekaanisessa vaihteistossa on kuusi eteen- ja kuusi peruutusvaihdetta.
- A: Punainen vipu toimii kytkimenä.
- B: Kaksi alempaa vipua ohjaavat telaketjuja.
- C: Kaasuvipu säätää moottorin kierroslukua.
- D: Alennusvaihde helpottaa nousua epätasaisella alustalla hidastamalla konetta ja lisäämällä pitoa.
- E: Vaihteistossa on kuusi eteen- ja kuusi peruutusvaihdetta.
- F: Vipu valitsee ajosuunnan.
- G: Vipu ohjaa lavan nostoa.
Toimitukseen sisältyvät öljyt
Toimitukseen sisältyy kaksi pulloa nelitahtimoottorin öljyä.
Toimitukseen sisältyvät varusteet
Kone toimitetaan kuormalavalle pakattuna. Mukana toimitetaan käyttöohje, säätö- ja asennustyökalusarja sekä kaksi pulloa nelitahtimoottorin öljyä.
- Käyttöohje
- Säätö- ja asennustyökalusarja
- Kaksi pulloa nelitahtimoottorin öljyä
Tekniset tiedot
Yleiset tiedot
| Malli | TB-PRO 5500 FT-Lift |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Vetävä rakenne | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus 20 %:n kaltevuudessa | 400 kg |
| Kantavuus 25 %:n kaltevuudessa | 320 kg |
| Suurin kaltevuus | 25 % |
| Lavan tyyppi | Laajennettavat laidat |
| Laajennettava lava | Kyllä |
| Saksinostin | Kyllä |
| Lavan mitat | 87 × 74 × 44 cm |
| Lavan sisäkorkeus | 440 mm |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Moottorin merkki | Blackstone |
|---|---|
| Moottorityyppi | Yksisylinterinen 4-tahtinen OHV |
| Sylinterien määrä | 1 |
| Sylinteri | Valurauta |
| Iskutilavuus | 212 cm³ |
| Polttoaine | Bensiini |
| Nimellisteho | 5,6 HP |
| Nimellisteho | 4,2 kW |
| Voitelu | Öljykylpy |
| Käynnistys | Narukäynnistin |
| Puristuksenpoisto | Automaattinen |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirto | Hihnavälitteinen |
| Vaihteiston rakenne | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäinajovaihteet | 6 |
| Peruutusvaihteet | 6 |
| Vaihteet yhteensä | 6 + 6 |
| Käyttö | Ohjausvivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Laajennettava |
| Lavan teräksen paksuus | 4 mm |
| Käyttäjän astinlauta | Kyllä |
| Seisontajarrut | Kyllä |
| Tehostettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Telaketjun tukipituus | 1 180 mm |
| Rullien kokonaismäärä | 4 |
Toimitus ja mitat

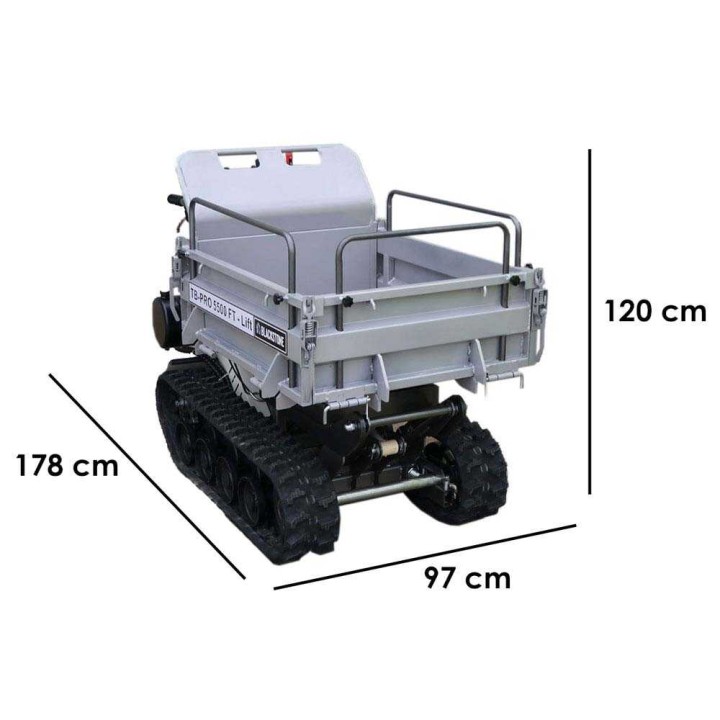

| Tuotteen mitat (P × L × K) | 178 × 97 × 120 cm |
|---|---|
| Nettopaino | 350 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat (P × L × K) | 163 × 95 × 133 cm |
| Paino pakkauksineen | 410 kg |
| Toimitus hydraulisella nostolaitteella | Kyllä |
| Kokoonpano | Valmiiksi koottu |
| Käyttöohje | Kyllä |
| Säätö- ja asennustyökalusarja | Kyllä |
| Nelitahtimoottorin öljy | 2 pulloa |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetuskärry kestää?
Kantavuus on 500 kg. Kantavuus on 400 kg 20 %:n kaltevuudessa ja 320 kg 25 %:n kaltevuudessa.
Kuinka korkealle lava voidaan nostaa?
Lavan pohja voidaan nostaa enintään 120 cm:n korkeudelle maasta. Koneen suurin kokonaiskorkeus nostettuna on 176 cm.
Mitkä ovat lavan mitat?
Lavan vakiomitat ovat 87 × 74 × 44 cm. Laajennettuna mitat ovat 136 × 177 cm.
Millainen moottori ja käynnistys tuotteessa on?
Kärryssä on yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka iskutilavuus on 212 cm³ ja nimellisteho 5,6 HP eli 4,2 kW. Moottori käynnistetään narukäynnistimellä.
Kuinka monta vaihdetta kuljetuskärryssä on?
Mekaanisessa vaihteistossa on kuusi eteen- ja kuusi peruutusvaihdetta. Telaketjuja voidaan ohjata erikseen.
Mitä toimitukseen sisältyy ja toimitetaanko kone koottuna?
Kone toimitetaan valmiiksi koottuna kuormalavalle pakattuna. Mukana ovat käyttöohje, säätö- ja asennustyökalusarja sekä kaksi pulloa nelitahtimoottorin öljyä.
