Seven Italy TH500C L70-E telaketjudumperi, 500 kg, 6,7 HP, hydrostaattinen vaihteisto
Telaketjuvetoinen dumperi materiaalien siirtämiseen, 500 kg:n kantavuus, 6,7 HP:n dieselmoottori, hydrostaattinen vaihteisto ja hydraulinen kippilava.
Telaketjuvetoinen dumperi kuormien siirtämiseen

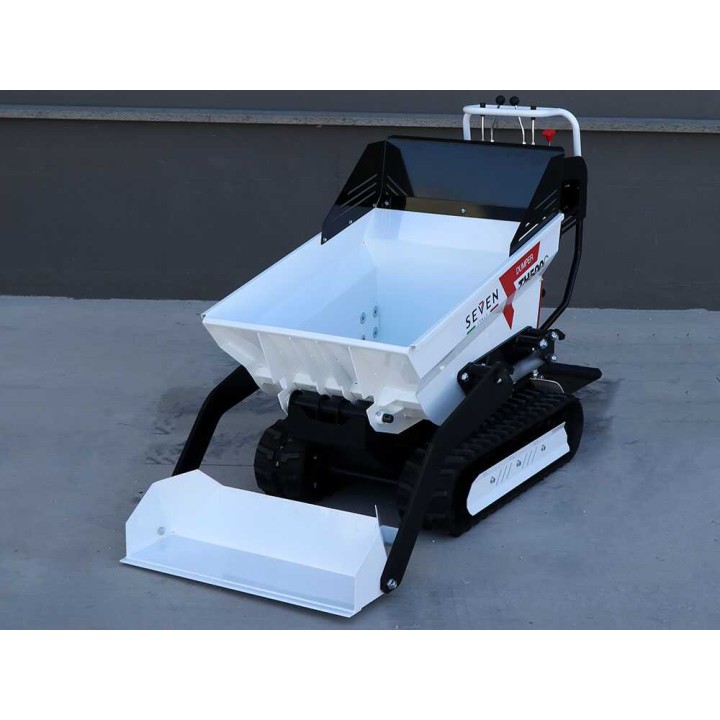

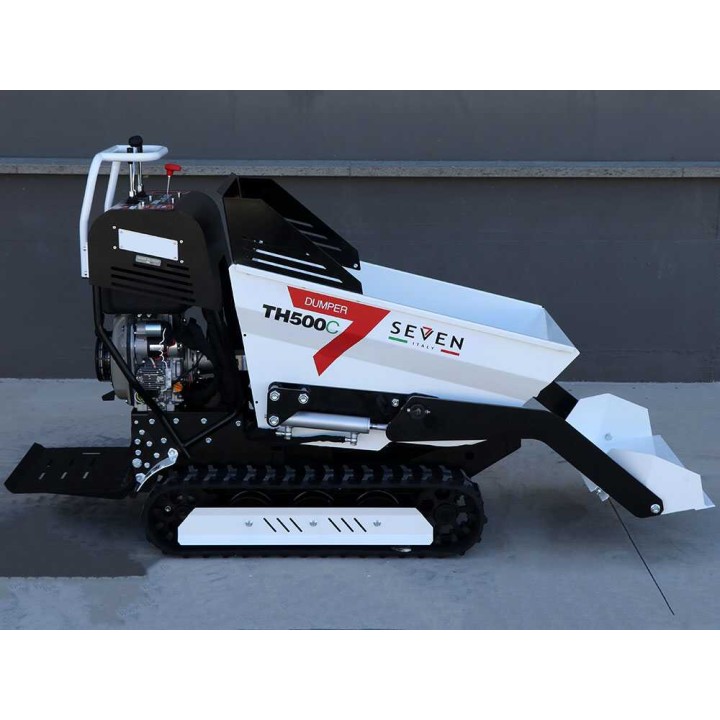

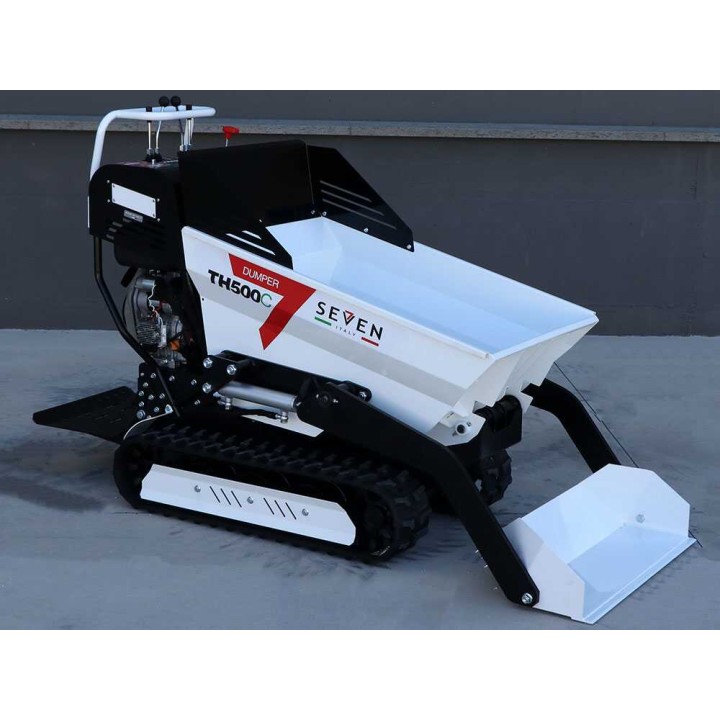

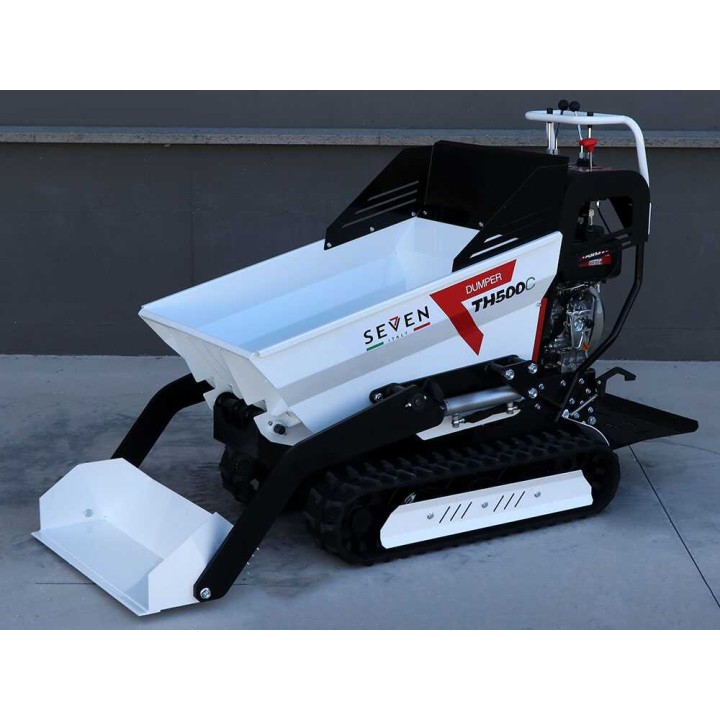

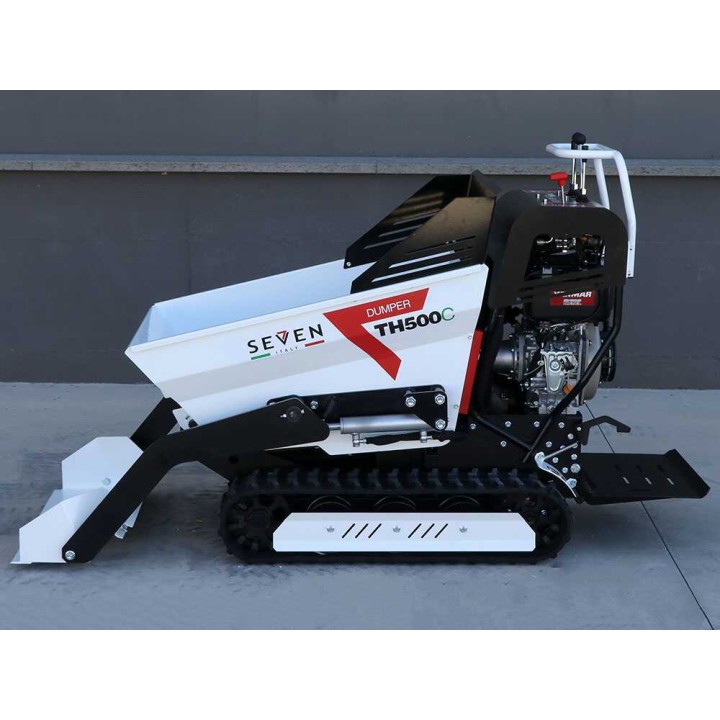

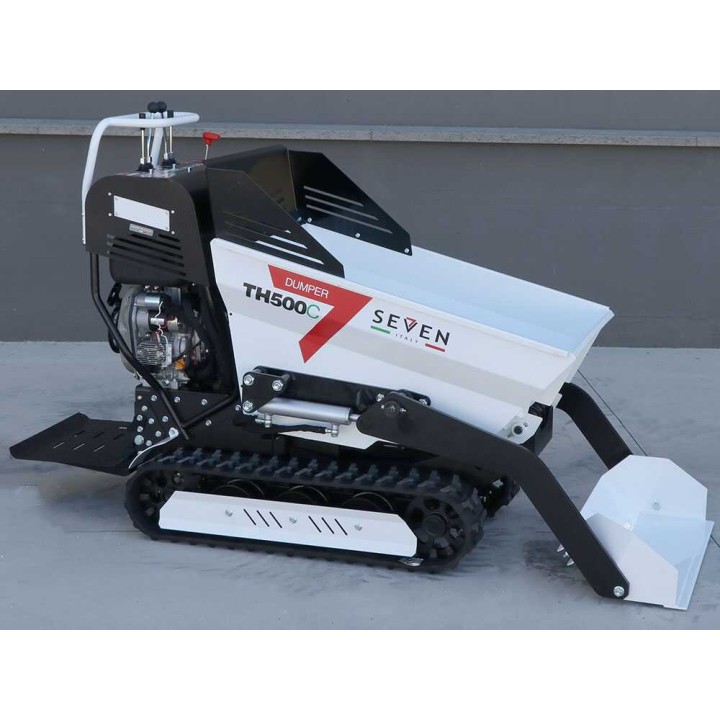

Seven Italy TH500C L70-E on telaketjuvetoinen moottorikärry rakennusmateriaalien, maa-aineksen ja muiden irtonaisten kuormien siirtämiseen. Dumper-lavan kantavuus on enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
Koneessa on 6,7 HP:n dieselmoottori, hydrostaattinen vaihteisto, hydraulisesti kipattava lava ja hydraulinen etukuormauslapio. Telaketjut, avustettu ohjaus ja käyttäjän astinlauta helpottavat työskentelyä vaihtelevassa maastossa.
Tekniset pääominaisuudet
TH500C L70-E -moottorikärry
Etukuormauslapio helpottaa materiaalien lastaamista dumper-lavalle. Lava voidaan kipata hydraulisesti vivulla, ja suurin kantavuus on 500 kg tasaisella alustalla.
Telaketjuvetoinen rakenne, vahvistettu teräsrunko ja rullien sisä- ja ulkopuoliset suojat tukevat käyttöä raskailla kuormilla. Telaketjujen kiristysjärjestelmän palautusjouset vähentävät nykäyksiä ja suojaavat voimansiirtoa vierasesineiden joutuessa ketjun väliin.
- Kantavuus tasaisella alustalla enintään 500 kg
- Kantavuus kaltevalla alustalla enintään 350 kg
- Enimmäiskaltevuus 30 %
- Kaksinkertainen hammaspyöräpumppu hydraulipiirissä
- Vahvistettu dumper-lava ja kuormauslapio
Koneet testataan tehtaalla. Moottoriöljy ja vaihteistoöljy ovat ilmoitetusti täytettyinä, ja polttoainesäiliössä on pieni määrä polttoainetta. Öljymäärät on kuitenkin tarkistettava ennen käyttöä käyttöohjeen mukaisesti.

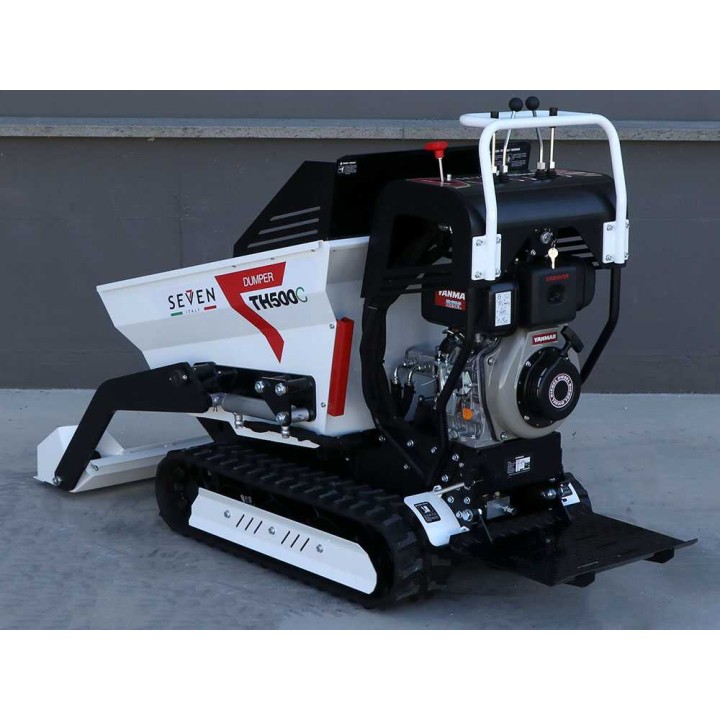

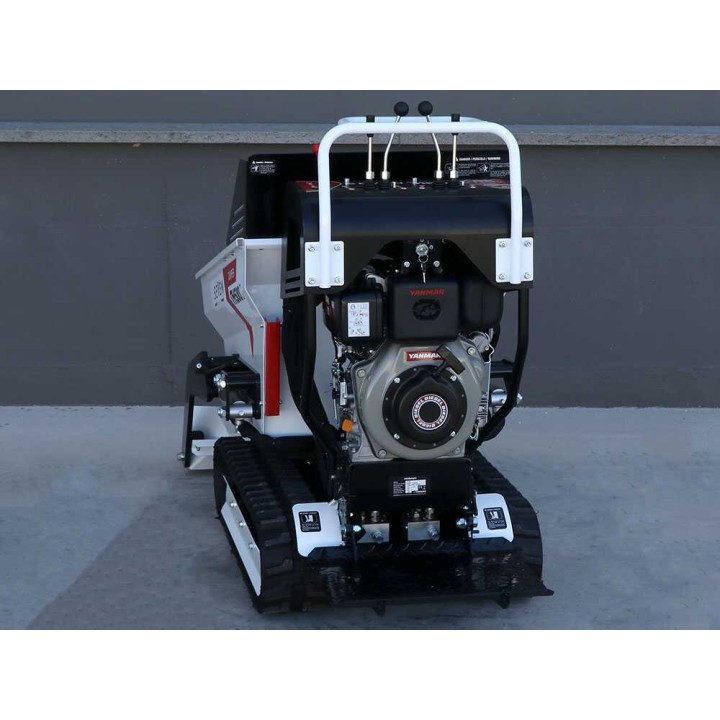

Yanmar L70-E -dieselmoottori
Moottorina on Yanmar LC70-E -dieselmoottori. Se on yksisylinterinen, nelitahtinen OHV-moottori, jonka iskutilavuus on 320 cm³ ja nimellisteho 6,7 HP kierrosluvulla 3 600 r/min.
- Polttoainesäiliö: 2,7 l
- Öljysäiliö: 1,05 l
- Öljykylpyvoitelu
- Automaattinen dekompressio
- Venttiiliohjaus kannessa
- Käynnistys vetonarulla
Teknisissä tiedoissa ilmoitetaan lisäksi moottorin todelliseksi tehoksi 6,0 HP samalla kierrosluvulla. Nimellis- ja todellinen teho ovat erikseen ilmoitettuja arvoja.
Hydrostaattinen vaihteisto
Hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen vivulla ilman pysähtymistä. Hydraulipumppu siirtää öljyn säiliöstä telaketjujen yhteydessä olevalle voimansiirrolle.
Voimansiirto perustuu hydrauliseen mekanismiin ja sen käyttö tapahtuu hallintavivuilla. Ilmoitettu etenemisnopeus on 2,9 km/h, ja eteenpäin käytettävissä on portaattomasti säädettävä nopeus.
Telaketjut ja alusta
Telaketjujen runko on vahvistettu ja mitoitettu raskaaseen käyttöön. Vetopyörä on valmistettu valuraudan ja teräksen valuna, ja etu- ja takaosan tasapainotus auttaa jakamaan kuormaa maastossa.
Telaketjut ovat 180 mm leveät ja niiden kokonaispituus on 106 cm. Rullat ovat itsepuhdistuvat.

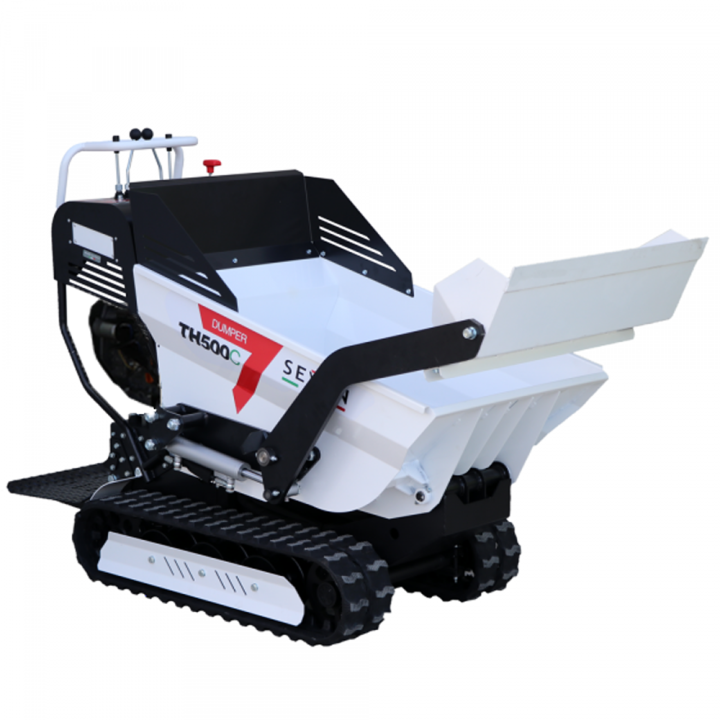

Hydraulinen kuormauslapio
Etukuormauslapio on tarkoitettu irtomateriaalin lastaamiseen lavalle. Sen liikkeitä ohjataan hallintapaneelin vivulla, ja hydraulijärjestelmä tekee nostamisesta vivusto-ohjattua.
- Lapion paksuus: 2 mm
- Lapion kääntökulma: 100°
- Mitat: 37 × 75,5 × 23 cm
Lapio on nostettava ajon aikana. Sitä ei saa käyttää maan tasoittamiseen tai työntämiseen, koska tällainen käyttö voi vaurioittaa sylintereitä, niveliä ja tukirakenteita.
Kipattava dumper-lava
Lava on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkipalkeilla. Matala kuormauskorkeus helpottaa materiaalin lastaamista ja purkamista.
- Lavan paksuus: 2 mm
- Lavan mitat: 104 × 68 × 41 cm
- Kantavuus tasaisella alustalla: 500 kg
- Kantavuus kaltevuudessa: 350 kg
- Enimmäiskaltevuus: 30 %

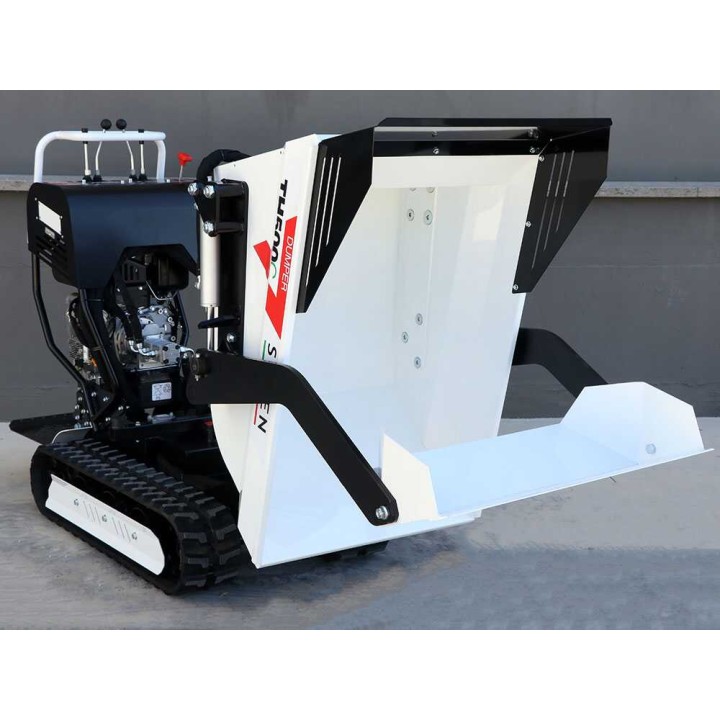

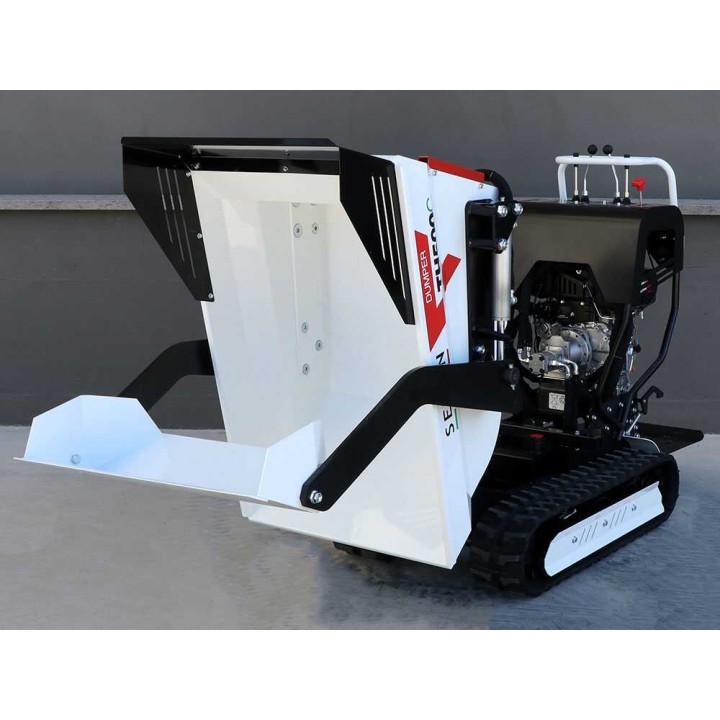

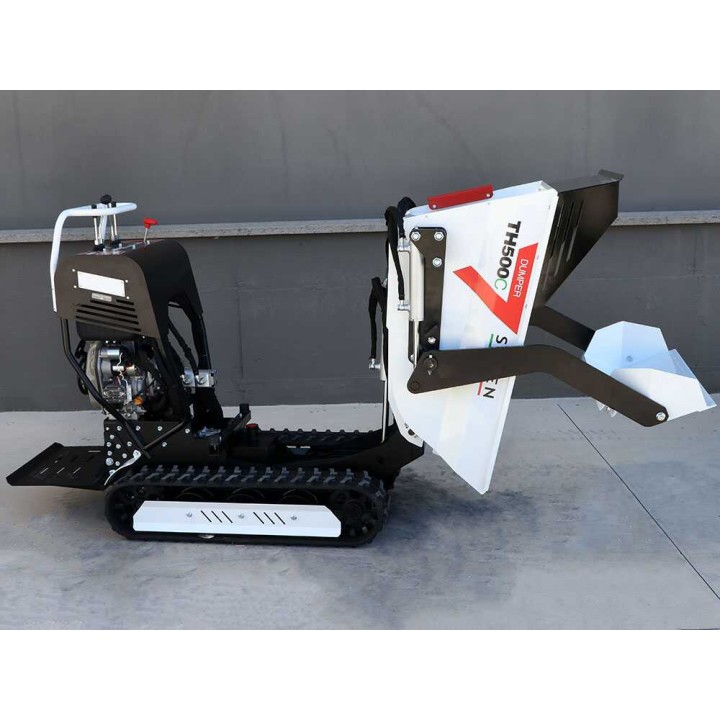

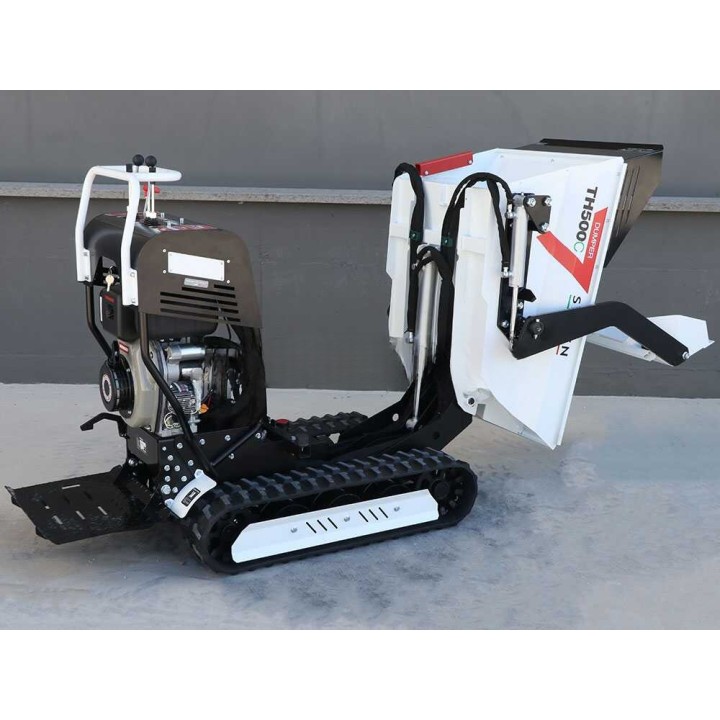

Hydraulinen kippaus mahdollistaa lavan nostamisen enintään 90 asteen kulmaan. Hydraulinen sylinteri on varustettu venttiilillä, joka pitää lavan paikallaan äkillisen paineenmenetyksen yhteydessä.
Hydraulinen nostopiiri
Hydraulipiiri ohjaa sekä lavan että etukuormauslapion liikkeitä hallintapaneelin vivuilla. Järjestelmään kuuluvat hydraulipumppu, vahva sylinteri, putket ja ohjausventtiili.
Hydraulinen sylinteri sisältää lukitusventtiilin, joka auttaa pitämään lavan paikallaan paineen äkillisesti laskiessa. Lavan suurin kippauskulma on 90°.
Hallintalaitteet ja käyttäjän astinlauta
Hallintalaitteet on sijoitettu helposti käytettäviksi. Keskimmäiset kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu käyttää etukuormauslapiota ja oikeanpuoleinen vipu lavan kippausta.
Nopeutta säädetään omalla vivullaan. Koneessa on myös käyttäjän astinlauta ja avustettu ohjaus.
Lavan kippauksen aikana etukuormauslapion on oltava nostettuna.
Toimitukseen sisältyy
Moottorikärry toimitetaan alkuperäispakkauksessa puulavalle pakattuna.
- Kaksi pulloa nelitahtimoottorin öljyä
- Käyttöohje
- Huolto- ja säätöavainsarja
- Virta-avainten pari
Tekniset tiedot
Yleiset tiedot
| Malli | TH500C L70-E |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Vetävä eteneminen | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevuudessa | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käynnistys | Vetonaru |
| Valmistusmaa | Italia |
Moottori
| Merkki | Yanmar |
|---|---|
| Malli | LC70-E |
| Polttoaine | Diesel |
| Sylinterit | 1 |
| Iskutilavuus | 320 cm³ |
| Moottorityyppi | Nelitahtinen OHV |
| Nimellisteho | 6,7 HP |
| Todellinen teho | 6,0 HP |
| Enimmäiskierrosluku | 3 600 r/min |
| Venttiiliohjaus | Venttiilit kannessa |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 2,7 l |
| Öljysäiliö | 1 l |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Eteenpäin käytettävät vaihteet | Portaattomat |
| Etenemisnopeus | 2,9 km/h |
| Käyttö | Hallintavivut |
Varustelu ja mitat
| Lavatyyppi | Dumper |
|---|---|
| Lavan kippaus | Hydraulinen |
| Lavan paksuus | 2 mm |
| Lavan mitat | 104 × 68 × 41 cm |
| Hydraulinen nostosylinteri | Kyllä |
| Hydraulinen kippisarja | Kyllä |
| Kuormauslapio | Kyllä |
| Lapion paksuus | 2 mm |
| Lapion mitat | 37 × 75,5 × 23 cm |
| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |

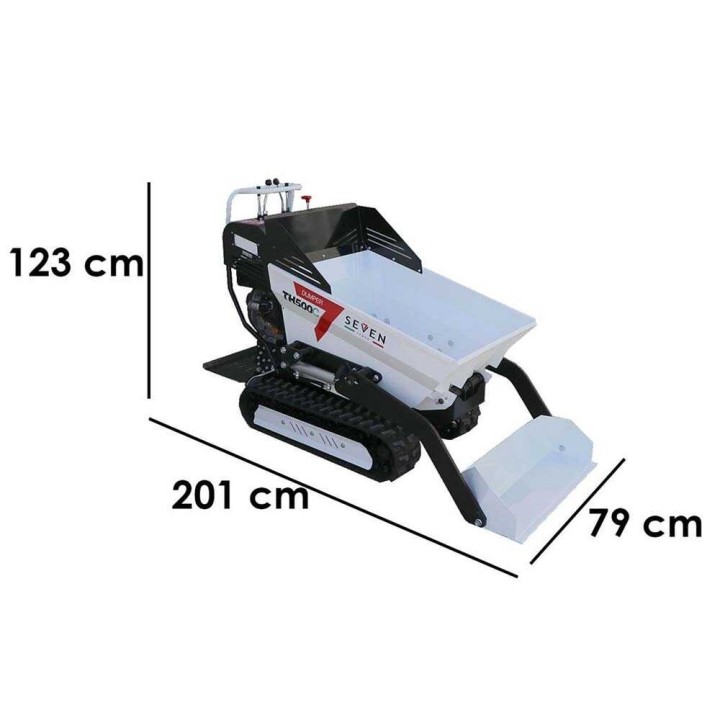

| Tuotteen mitat | 201 × 79 × 123 cm |
| Nettopaino | 440 kg |
Pakkaus ja toimitus
| Pakkaus | Puulavalla |
|---|---|
| Pakkauksen mitat | 160 × 80 × 130 cm |
| Paino pakkauksen kanssa | 460 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman dumperi voi kuljettaa?
Kantavuus on enintään 500 kg tasaisella alustalla ja 350 kg kaltevalla alustalla. Suurin ilmoitettu käyttökaltevuus on 30 %.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 201 × 79 × 123 cm ja nettopaino 440 kg. Dumper-lavan mitat ovat 104 × 68 × 41 cm.
Millainen moottori ja voimansiirto dumperissa on?
Dumperissa on Yanmar LC70-E -dieselmoottori, jonka iskutilavuus on 320 cm³, nimellisteho 6,7 HP ja todellinen teho 6,0 HP. Voimansiirto on hydrostaattinen, ja etenemisnopeus on 2,9 km/h.
Miten lava ja etukuormauslapio toimivat?
Lava kipataan hydraulisesti enintään 90 asteen kulmaan, ja etukuormauslapiota ohjataan hallintapaneelin vivulla. Lapio on nostettava ajon aikana, eikä sitä saa käyttää maan tasoittamiseen tai työntämiseen.
Mitä tuotteeseen sisältyy?
Toimitukseen sisältyvät kaksi pulloa nelitahtimoottorin öljyä, käyttöohje, huolto- ja säätöavainsarja sekä virta-avainten pari.
Miten tuote toimitetaan ja kuinka pitkä kokoamisaika on?
Moottorikärry toimitetaan puulavalle pakattuna. Pakkauksen mitat ovat 160 × 80 × 130 cm, paino pakkauksen kanssa 460 kg ja ilmoitettu kokoamisaika 30 minuuttia.
