RAPTOR 6800 YED 4.0 telaketjukuljetuskone, Yanmar L100E, 10 HP, 700 kg kuvat
RAPTOR 6800 YED 4.0 telaketjukuljetuskone, Yanmar L100E, 10 HP, 700 kg
Telaketjuvetoinen RAPTOR 6800 YED 4.0 kuljetuskone 10 HP:n Yanmar-dieselmoottorilla, hydraulisella dumper-lavalla ja 700 kg:n kantavuudella.
Telaketjuvetoinen kuljetuskone ammattikäyttöön
RAPTOR 6800 YED 4.0 on telaketjuvetoinen kuljetuskone, jossa on hydraulisesti eteen kippaava dumper-lava ja Yanmar L100E -dieselmoottori sähkökäynnistyksellä. 10 HP:n moottori, hydrostaattinen voimansiirto ja hydraulinen lavan kippaus soveltuvat raskaiden kuormien siirtämiseen.
Kuormankantokyky on tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudessa 500 kg. Telaketjut, avustettu ohjaus ja kallistuvat telastorullat tukevat koneen hallintaa vaihtelevassa maastossa.
Tekniset pääominaisuudet
RAPTOR 6800 YED 4.0 -kuljetuskone
Telaketjuvetoinen RAPTOR 6800 YED 4.0 on varustettu hydraulisesti toimivalla dumper-lavalla, joka tyhjentyy eteenpäin. Voimanlähteenä on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP ja käynnistys tapahtuu sähköisesti.
Hydrostaattinen vaihteisto mahdollistaa nopeuden muuttamisen myös koneen liikkuessa. Kone kantaa tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudessa 500 kg. Hydraulinen kippaus vähentää käsin tehtävää nostotyötä kuormattua lavaa tyhjennettäessä.
Teollisuus 4.0 -versioon kuuluva LCD-näyttö näyttää moottorin kierrosluvun, käyttötunnit ja akun jännitteen. Järjestelmä voi välittää hälytyksen etähallintasovellukseen huoltotoimenpidettä varten.
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat valmiiksi oikealla tasolla ja polttoainesäiliössä on pieni määrä polttoainetta. Öljytasot on silti tarkistettava ja käyttöohje luettava ennen tarkastus- tai täyttötoimia.
Rakenne ja turvallisuus
Telastorunko on suunniteltu pitämään painopiste matalana. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisessa maastossa.
Moottoriin laipatut kaksi OverCenter-venttiiliä lukitsevat koneen paikalleen pysähdyttäessä kaltevalla alustalla ja rajoittavat nopeuden kasvua alamäessä. Telaketjut tukevat vakautta raskailla kuormilla ja kaltevilla pinnoilla.
- Hydrostaattinen voimansiirto
- Hydrauliset 200 cm³:n orbitaalimoottorit
- Kolminkertainen hammaspyöräpumppu
- Hydraulipumpun tuotto 12 + 9 + 9 l/min kierrosluvulla 3 000 r/min
- Suurin käyttöpaine 150 bar ja enimmäispaine 180 bar
- Telaketjun leveys 200 mm
- Neljä telaston rullaa, joista kaksi on kallistuvia
Ohjaimet ja LCD-näyttö
Teollisuus 4.0 -version ohjauspaneelissa on äänimerkillä varustettu aktiivinen turvajärjestelmä. Hallintalaitteet on sijoitettu koneen ohjausalueelle, ja LCD-näyttö kokoaa keskeiset moottori- ja käyttötilatiedot yhteen.
- 1: Käyttövivut
- 2: Hätäkytkin välitöntä pysäytystä varten
- 3: LCD-näyttö
- 4: LED-valojen kytkin
- 5: Terän käyttövipu malleissa, joissa terä kuuluu varustukseen
- 6: Lavan kippausvipu
- 7: Korkealle tai kolmelle sivulle tyhjentämisen vipu malleissa, joissa ominaisuus on saatavana
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
LCD-näyttö näyttää moottorin kierrosluvun, käyttötunnit ja akun jännitteen. Koneessa on myös LED-valaisin, kuljettajan astinlauta ja avustettu ohjaus.
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 YED 4.0 |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Polttomoottori |
| Vetävä kulku | Kyllä |
| Kantavuus tasaisella | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % (17°) |
| Valmistusmaa | Italia |
Moottori
| Merkki | Yanmar |
|---|---|
| Malli | L100E |
| Tyyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston toiminta | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Vaihteet | Rajoittamaton |
| Etenemisnopeus | 2,5–3,5 km/h |
| Hallinta | Ohjausvivut |
Hydrauliikka ja varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Metallinen dumper-lava |
| Lavan tyhjennys | Eteenpäin |
| Lavan kippaus | Hydraulinen |
| Hydraulinen kippausjärjestelmä | Kyllä |
| Kaarimaiset ylälaitapalkit | Ei |

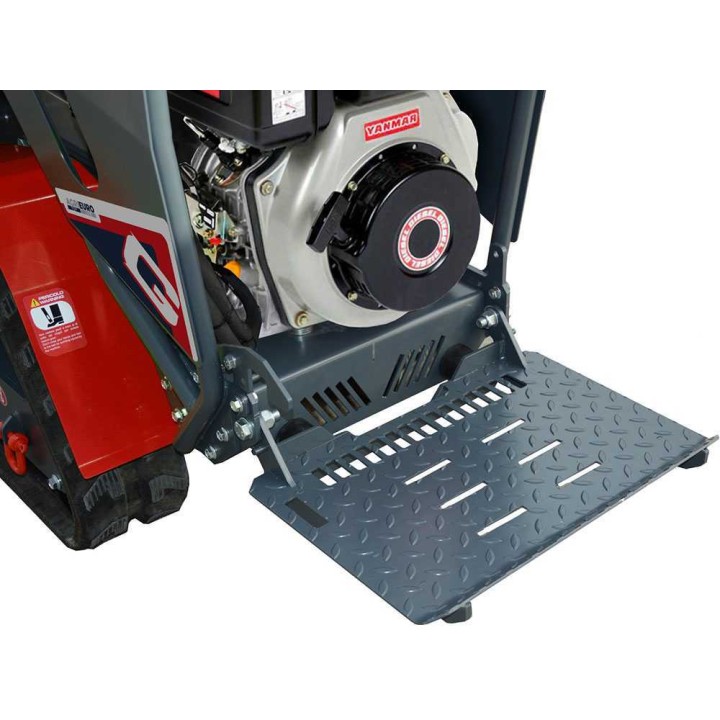

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuva telasto | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaston rullien määrä | 4 |
| Sähkökäynnistys avaimella | Kyllä |
| LED-valaisin | Kyllä |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min, 3 000 r/min |
| Suurin käyttöpaine | 150 bar |
| Enimmäispaine | 180 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Mitat ja paino

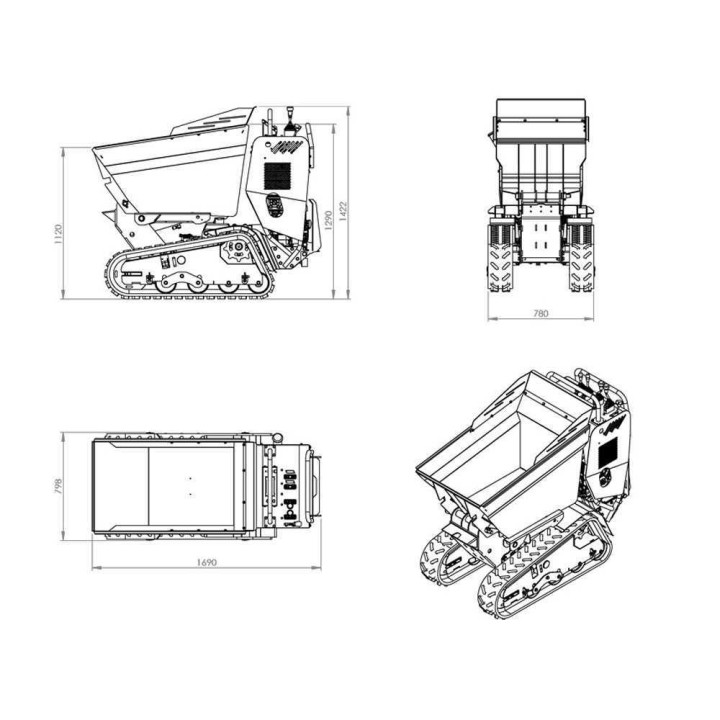

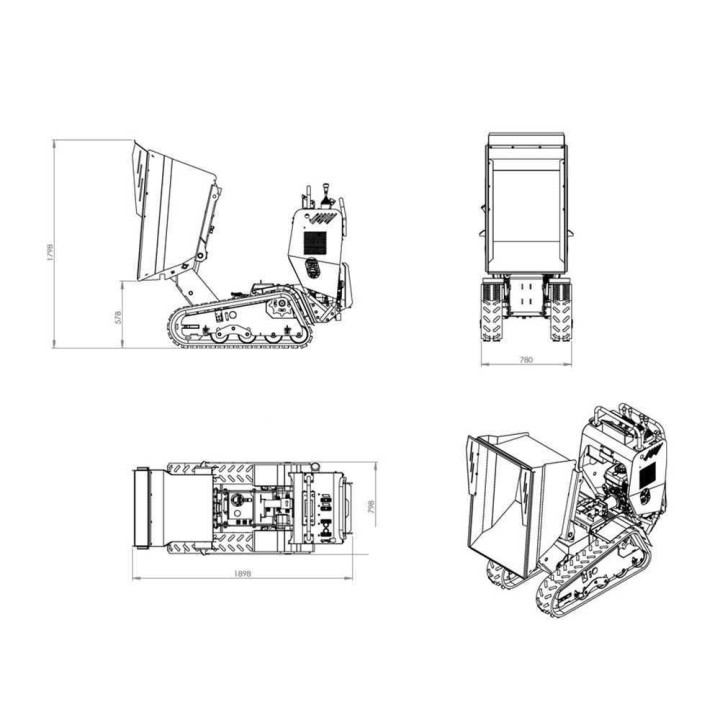

| Tuotteen mitat (pituus × leveys × korkeus) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 525 kg |
| Maavara | 16 cm |
| Telaketjun jako | 72 mm |
Toimitus ja kokoonpano
| Pakkaus | Puulavalla |
|---|---|
| Puulava turvallista toimitusta varten | Kyllä |
| Kokoonpanoaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetuskone voi kantaa?
Kantavuus tasaisella alustalla on enintään 700 kg. Enintään 30 prosentin (17°) kaltevuudessa kantavuus on 500 kg.
Mitkä ovat koneen mitat, paino ja maavara?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 525 kg. Maavara on 16 cm.
Millainen moottori ja polttoainesäiliö koneessa on?
Koneessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Polttoainesäiliön tilavuus on 10 l, ja moottorissa on sähkökäynnistys avaimella.
Miten lava tyhjennetään?
Metallinen dumper-lava tyhjennetään eteenpäin hydraulisella kippauksella.
Mitä LCD-näyttö näyttää ja kuinka kauan kokoonpano kestää?
LCD-näyttö näyttää moottorin kierrosluvun, käyttötunnit ja akun jännitteen. Kokoonpanoajaksi on ilmoitettu 5 minuuttia.
