BlackStone OFB 8500-3 D-ES FP dieselgeneraattori, 6,4 kW, AVR, ATS, kolmivaiheinen kuvat
BlackStone OFB 8500-3 D-ES FP dieselgeneraattori, 6,4 kW, AVR, ATS, kolmivaiheinen
Dieselkäyttöinen 6,4 kW:n generaattori AVR-säädöllä, yksivaiheisellä ja kolmivaiheisella ulostulolla sekä ulkoisella ATS-automaattikäynnistyksellä.
Dieselgeneraattori varavoimaan ja kolmivaiheiseen käyttöön
BlackStone OFB 8500-3 D-ES FP on kiinteä dieselgeneraattori, joka tuottaa yksivaiheista ja kolmivaiheista sähköä. Kuparikäämitetty vaihtovirtalaturi, AVR-jännitteen säädin ja Full-Power-järjestelmä tarjoavat enintään 6,4 kW:n tehon. Jatkuva tehokapasiteetti on yksivaiheisena 5,5 kW ja kolmivaiheisena 5,6 kW.
Generaattorissa on sähköinen avainkäynnistys, 11 litran polttoainesäiliö ja ulkoinen ATS-automaattikäynnistys. Käyttölämpötilaksi ilmoitetaan 5–40 °C ja suurimmaksi käyttöaltitudeksi 1 000 m. Laite on tarkoitettu satunnaiseen käyttöön, eikä sitä saa kytkeä aurinkosähkö- tai muihin vastaaviin järjestelmiin.
Tekniset pääominaisuudet
Generaattorin rakenne ja käyttö
OFB 8500-3 D-ES FP on dieselkäyttöinen, kiinteäksi tarkoitettu generaattori, jonka yksivaiheisen ja kolmivaiheisen käytön välillä vaihdetaan ohjauspaneelin vivulla. Kompakti rakenne helpottaa laitteen sijoittamista käyttökohteeseen.
Generaattori on tarkoitettu yksittäisten sähkölaitteiden syöttöön niiden käynnistysvirta ja generaattorin käytettävissä oleva teho huomioiden. ATS-varustuksen avulla se voidaan liittää sähköverkkoon automaattista varavoimakäynnistystä varten.
Moottori täyttää lähteessä ilmoitetun EURO 5 -vaatimuksen. Käyttöä suositellaan 5–40 °C:n lämpötilassa ja enintään 1 000 metrin korkeudessa.
Vaihtovirtalaturi ja tuotettu teho
Vaihtovirtalaturissa on kuparikäämitys. AVR-elektroniikka säätää lähtöjännitettä automaattisesti kuormituksen muuttuessa, mikä auttaa pitämään jännitteen tasaisena.
- Enimmäisteho hätäkäytössä kolmivaiheisena: 6,4 kW
- Enimmäisteho hätäkäytössä yksivaiheisena: 6,0 kW
- Jatkuva kolmivaiheteho: 5,6 kW
- Jatkuva yksivaiheteho: 5,5 kW
- Vaihtovirtalaturi on kiinnitetty runkoon kumityynyillä
Jatkuvan käytön tehoarvot kuvaavat generaattorin tasaista tehontuottoa. Eri käyttötavat tulee valita ohjauspaneelin kytkennän mukaisesti.

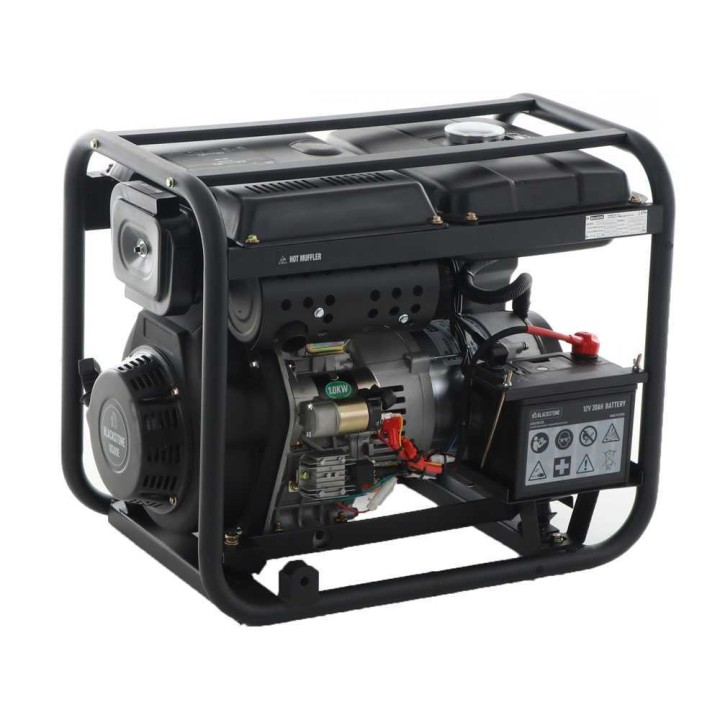

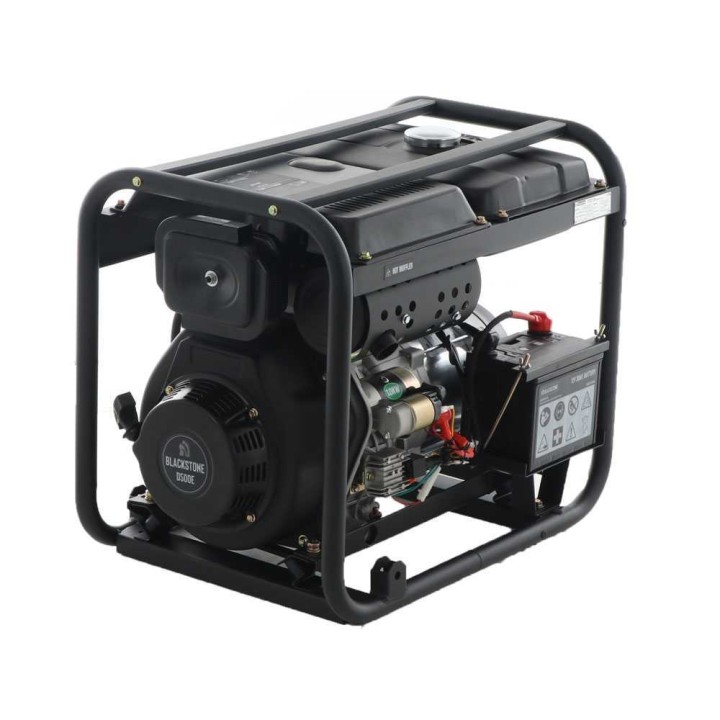

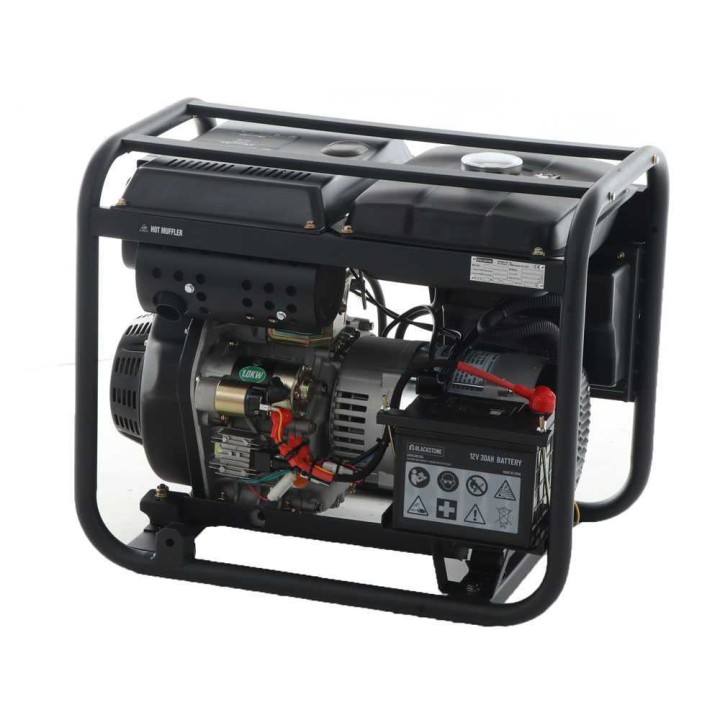

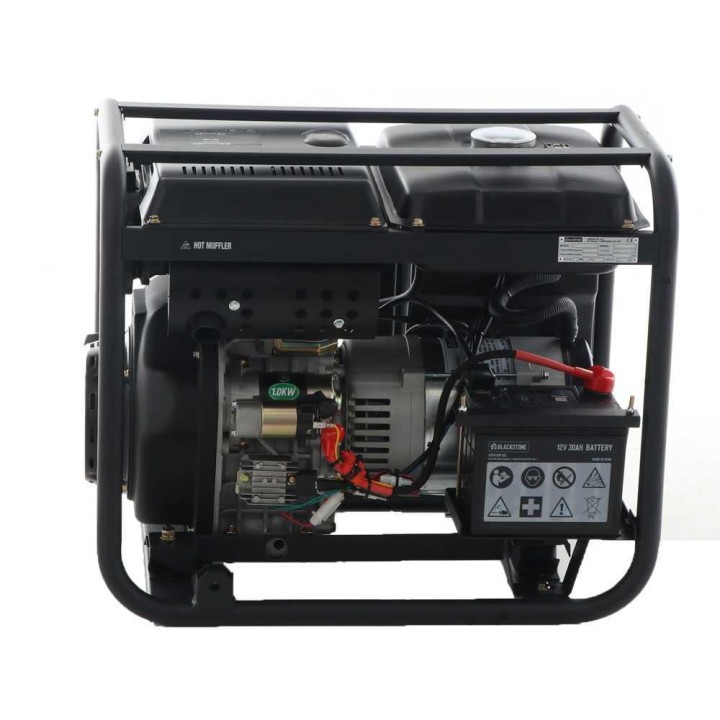

Dieselmoottori D500E
Generaattorin voimanlähteenä toimii D500E-dieselmoottori. Moottorin ilmoitettu nimellisteho on 13 HP ja säiliön tilavuus 11 litraa. Polttoaineensyöttö tapahtuu ruiskutuksella, voitelu on öljykylpytyyppinen ja puristus sijaitsee automaattisella järjestelmällä.
Moottorissa on sekä sähköinen avainkäynnistys että vetokäynnistys. AVR-järjestelmä säätää moottorin kaasua ja kierroslukua kytketyn kuorman mukaan.

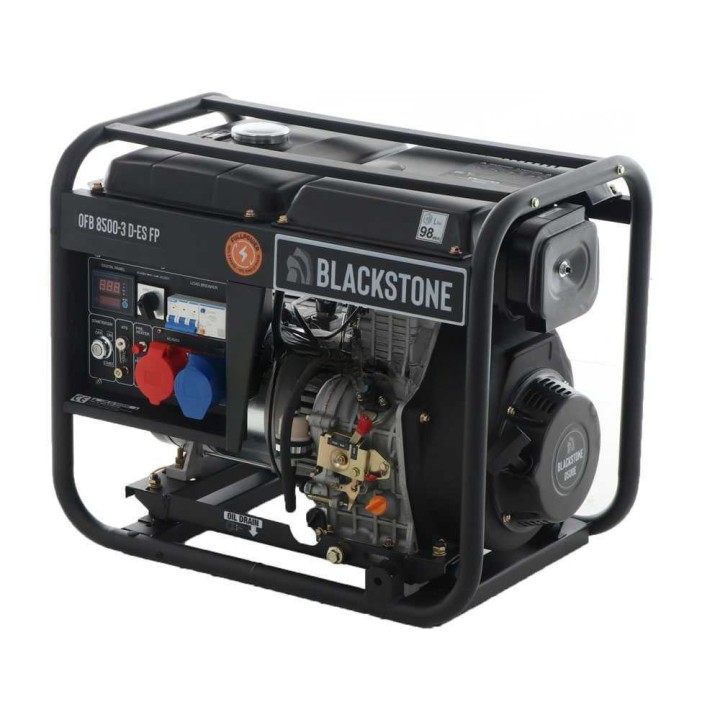

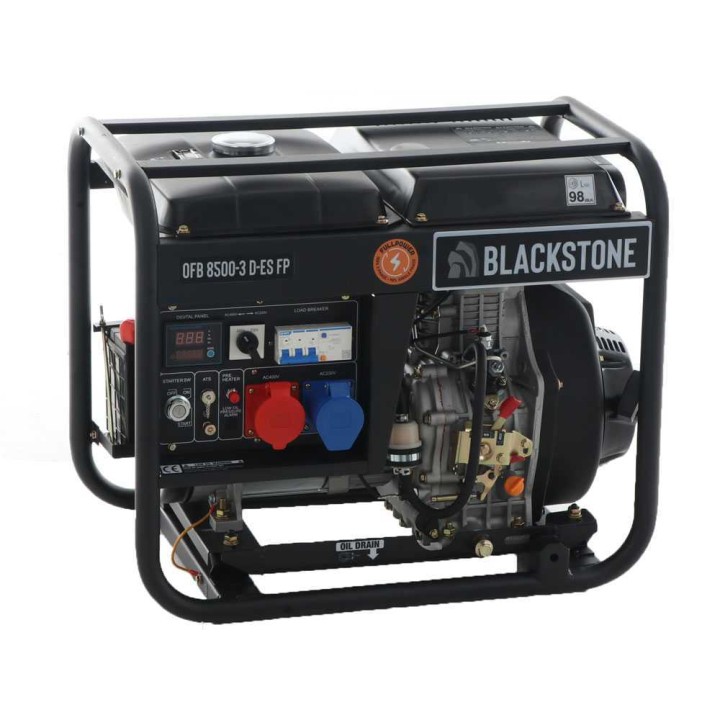

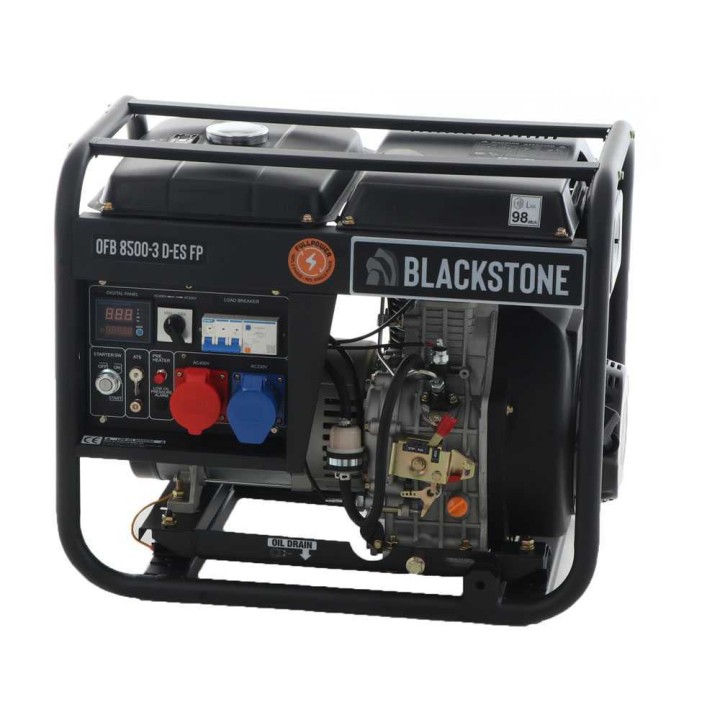

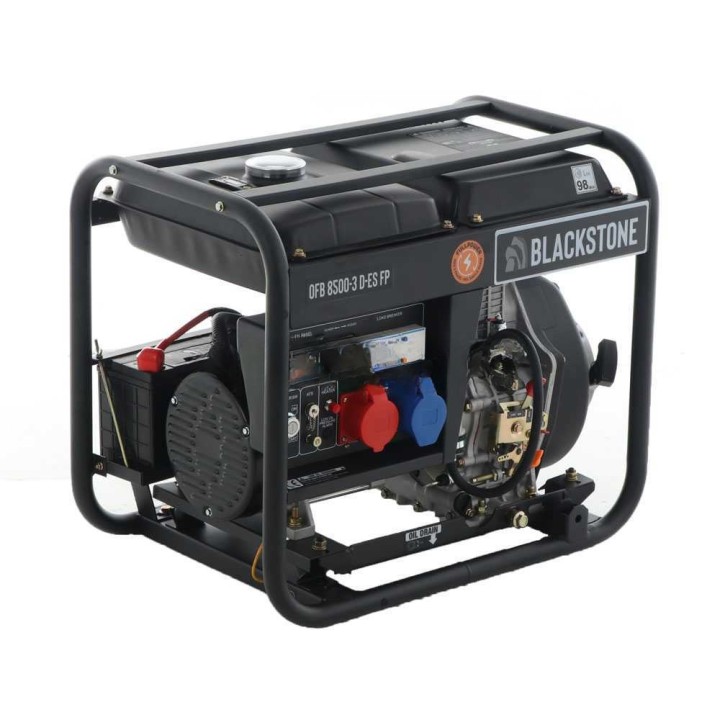

Ohjauspaneeli ja liitännät
Ohjauspaneelissa on voltmetri, sähköinen avainkäynnistys, akun latauslaite, yksivaiheisen ja kolmivaiheisen käytön valintavipu sekä liitännät ATS-järjestelmää varten.
- A: Voltmetri näyttää lähtöjännitteen ja ilmoittaa alhaisesta öljytasosta.
- B: Sähköinen avainkäynnistys.
- C: 12 V:n akkulaturi. Se on tarkoitettu akkujen lataamiseen, ei 12 V:n laitteiden virtalähteeksi.
- D: Vipu yksivaiheisen ja kolmivaiheisen käytön vaihtamiseen.
- E: 32 A:n CEE-pistorasia.
- F: 16 A:n kolmivaihepistorasia.
- G: RCD-paneeli testipainikkeella ja käynnistysvivun lukituksella.
- H: Ylikuormitussuoja.
- I: Esilämmityspainike dieselmoottorin käynnistyksen helpottamiseen.

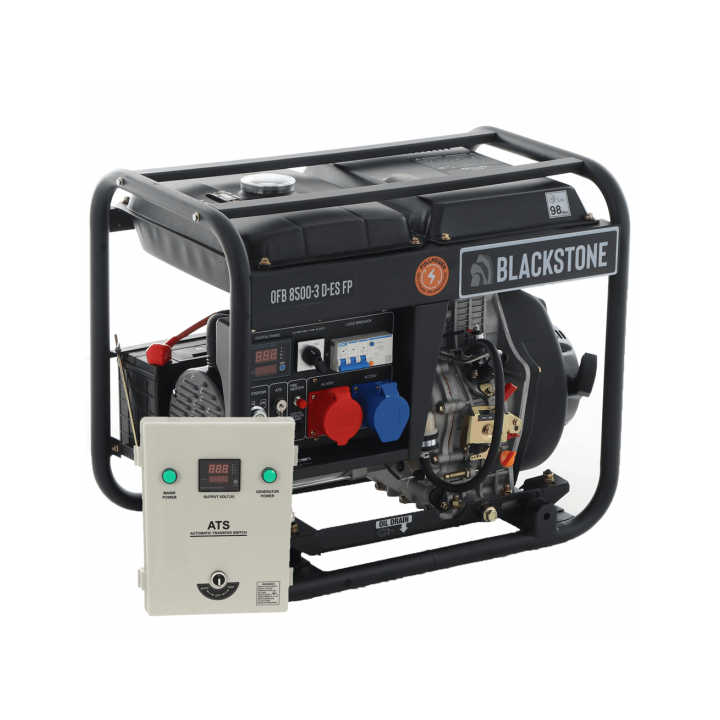

ATS-automaattikäynnistys
Kolmivaiheinen ulkoinen ATS-keskus kuuluu varustukseen. Se kytketään sähköverkkoon ja generaattoriin, jolloin järjestelmä voi käynnistää generaattorin automaattisesti sähkökatkon aikana.
ATS-keskus on tarkoitettu yhteensopiville dieselgeneraattorimalleille. Liitäntä kodin sähköjärjestelmään tulee teettää sähköalan ammattilaisella.
Muut rakenteen yksityiskohdat
Generaattorissa on erillinen polttoainesäiliön korkki, äänenvaimennin, ilmansuodattimen kansi ja moottorin käyttövipu. Säiliön tilavuus on 11 litraa ja laitteen nettopaino 110 kg.

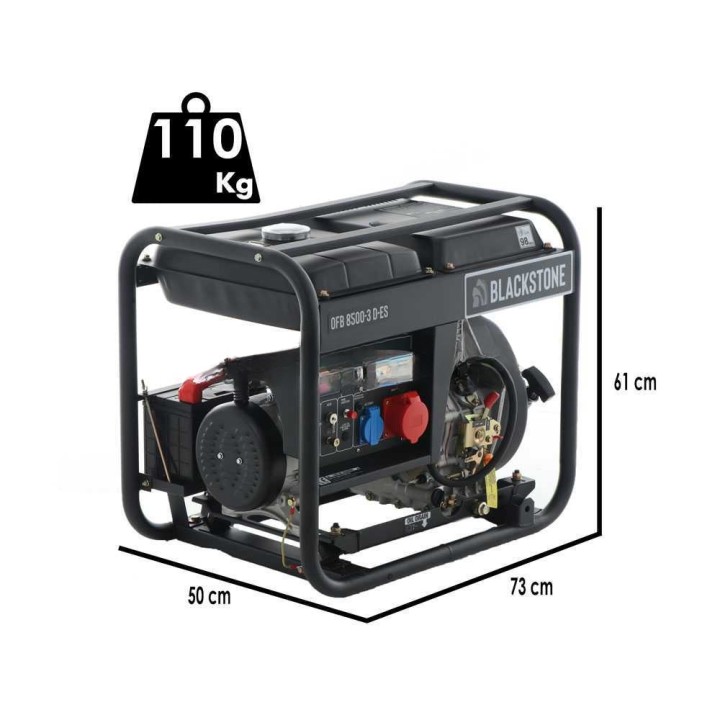

Tuotteen mitat ovat 73 × 50 × 61 cm.
Generaattorin tehon mitoittaminen
Tarvittava generaattoriteho määritetään huomioimalla samanaikaisesti käytettävien sähkölaitteiden kulutus ja niiden käynnistysvaiheen tehokerroin.
Peruskaava on: tarvittava teho = laitteen kulutus × käynnistyskerroin. Esimerkiksi 1 500 W:n kompressori kertoimella 2 tarvitsee 3 000 W käynnistystehoa. Generaattorin tehon tulee olla vähintään laskelman mukainen.
Tarkista laitteen kulutusarvo käyttöohjeesta tai tyyppikilvestä. Käynnistyskertoimet ovat suuntaa antavia, joten kytkettävien laitteiden yhteenlaskettu käynnistysteho on huomioitava ennen käyttöä.
Käyttösuositukset ja rajoitukset
- Generaattoria käytetään yksittäisten sähkölaitteiden syöttöön generaattorin tehorajojen puitteissa.
- ATS-varustuksen ansiosta sitä voidaan käyttää sähkökatkon aikaisena kotitalouden varavoimana asianmukaisen sähköliitännän yhteydessä.
- Laite on tarkoitettu ei-ammattimaiseen ja satunnaiseen käyttöön.
- Yhtäjaksoinen käyttöaika ei saa ylittää 3–4 tuntia.
Generaattoria ei ole tarkoitettu aurinkosähkö- tai aurinkopaneelijärjestelmän osaksi eikä kyseisten järjestelmien akkujen lataamiseen tai ylläpitoon. Tällainen käyttö voi vahingoittaa generaattoria.
Erikseen hankittava siirtosarja
Generaattoriin on saatavana erikseen hankittava sarja, joka sisältää pyörät ja kahvat. Sarja helpottaa laitteen siirtämistä.
Toimitukseen sisältyvä öljy
Toimitukseen sisältyy kaksi 10W40-moottoriöljypulloa, jotka on tarkoitettu nelitahtimoottoreille.
Toimitukseen sisältyvät varusteet
Generaattori toimitetaan lavalle pakattuna. Pakkaukseen sisältyvät seuraavat varusteet:
- Käyttö- ja huolto-ohje
- Urosliitin kolmivaihepistorasiaan
- Urosliitin CEE-pistorasiaan
- Kaksi virta-avainta
- Kaksi 10W40-moottoriöljypulloa
Tekniset tiedot
Yleiset tiedot
| Malli | OFB 8500-3 D-ES FP |
|---|---|
| Polttoaine | Diesel |
| Tyyppi | Kiinteä |
| Virransyöttö | Full-Power |
| Taajuus | 50 Hz |
| Yksivaiheinen 220 V:n virta | Kyllä |
| Kolmivaiheinen 400 V:n virta | Kyllä |
| Jännitteen vakautus | AVR |
| Laturin käämitys | Kupari |
| Jatkuva yksivaiheteho | 5,5 kW |
| Jatkuva kolmivaiheteho | 5,6 kW |
| Enimmäisteho | 6,4 kW |
| Säiliön tilavuus | 11 l |
| Sähkökäynnistys | Kyllä |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Moottorin malli | D500E |
|---|---|
| Moottorityyppi | 4-tahtinen, yksisylinterinen |
| Iskutilavuus | 418 cm³ |
| Nimellisteho | 13 HP |
| Polttoaine | Diesel |
| Polttoaineensyöttö | Ruiskutus |
| Moottorin voitelu | Öljykylpy |
| Automaattinen puristuksenkevennys | Kyllä |
| Äänieristetty | Ei |
| Säiliön tilavuus | 11 l |
Varustelu
| Automaattikäynnistys ATS | Kyllä, ulkoinen |
|---|---|
| Invertterijärjestelmä | Ei |
| AVR-järjestelmä | Kyllä |
| CEE-pistorasia | 1 |
| Kolmivaihepistorasia | 1 |
| Sähkökäynnistyksen akku | Kyllä |
| Avainkäynnistys | Kyllä |
| Vetokäynnistys | Kyllä |
| Säiliön pinnankorkeuden ilmaisin | Kyllä |
| Volttimittari | Kyllä |
Mitat ja paino
| Tuotteen mitat, pituus × syvyys × korkeus | 73 × 50 × 61 cm |
|---|---|
| Nettopaino | 110 kg |
| Pakkaus | Lavalla |
| Pakkauksen mitat, pituus × syvyys × korkeus | 80 × 60 × 75 cm |
| Bruttopaino pakkauksineen | 115 kg |
| Kokoonpanotila | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Millaista tehoa generaattori tuottaa yksi- ja kolmivaiheisena?
Jatkuva yksivaiheteho on 5,5 kW ja jatkuva kolmivaiheteho 5,6 kW. Enimmäisteho on 6,0 kW yksivaiheisena ja 6,4 kW kolmivaiheisena.
Voiko generaattorin liittää automaattiseen varavoimajärjestelmään?
Generaattorissa on ulkoinen kolmivaiheinen ATS-keskus, jonka avulla generaattori voidaan liittää sähköverkkoon automaattista varavoimakäynnistystä varten. Liitäntä kodin sähköjärjestelmään tulee teettää sähköalan ammattilaisella.
Mitkä ovat generaattorin mitat ja paino?
Tuotteen mitat ovat 73 × 50 × 61 cm ja nettopaino 110 kg. Generaattori toimitetaan lavalla pakattuna, ja pakkauksen mitat ovat 80 × 60 × 75 cm bruttopainon ollessa 115 kg.
Millaiset liitännät ohjauspaneelissa on?
Ohjauspaneelissa on yksi 32 A:n CEE-pistorasia ja yksi 16 A:n kolmivaihepistorasia. Generaattori tuottaa yksivaiheista 220 V:n ja kolmivaiheista 400 V:n virtaa taajuudella 50 Hz.
Mitä generaattorin toimitukseen sisältyy?
Toimitukseen sisältyvät käyttö- ja huolto-ohje, urosliittimet kolmivaihe- ja CEE-pistorasiaan, kaksi virta-avainta sekä kaksi 10W40-moottoriöljypulloa.
Kuinka pitkään generaattoria saa käyttää yhtäjaksoisesti?
Yhtäjaksoinen käyttöaika ei saa ylittää 3–4 tuntia. Laite on tarkoitettu ei-ammattimaiseen ja satunnaiseen käyttöön, eikä sitä saa kytkeä aurinkosähkö- tai muihin vastaaviin järjestelmiin.
