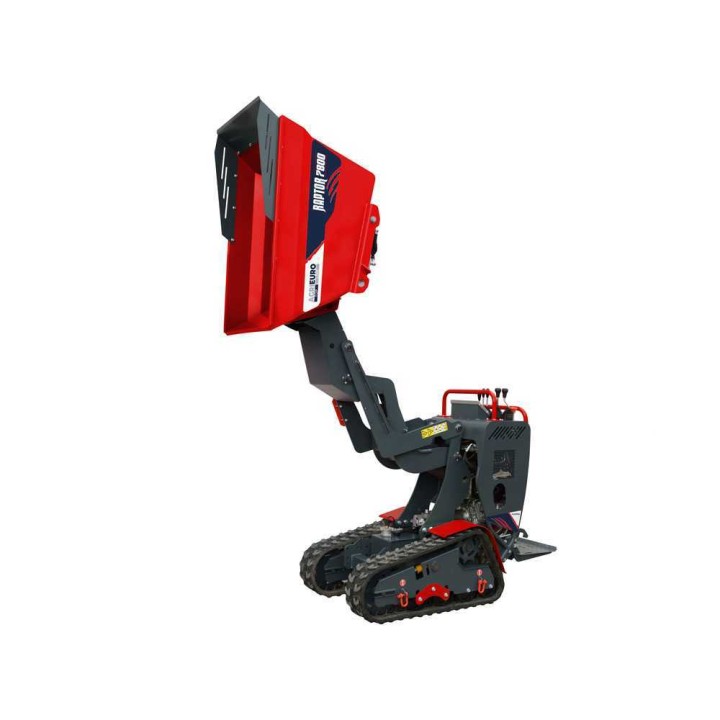

RAPTOR 7800 YEDH telaketjukuljetin, 10 HP, Yanmar L100E, hydraulinen dumper-lava
Telaketjuilla liikkuva RAPTOR 7800 YEDH -kuljetin hydraulisella dumper-lavalla, 10 HP Yanmar-dieselmoottorilla ja 800 kg:n kantavuudella.
RAPTOR 7800 YEDH -telaketjukuljetin

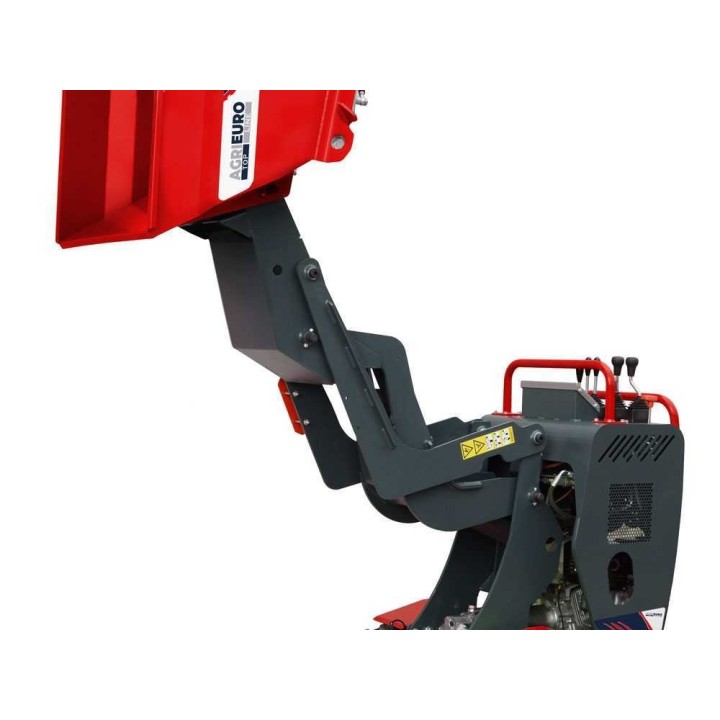

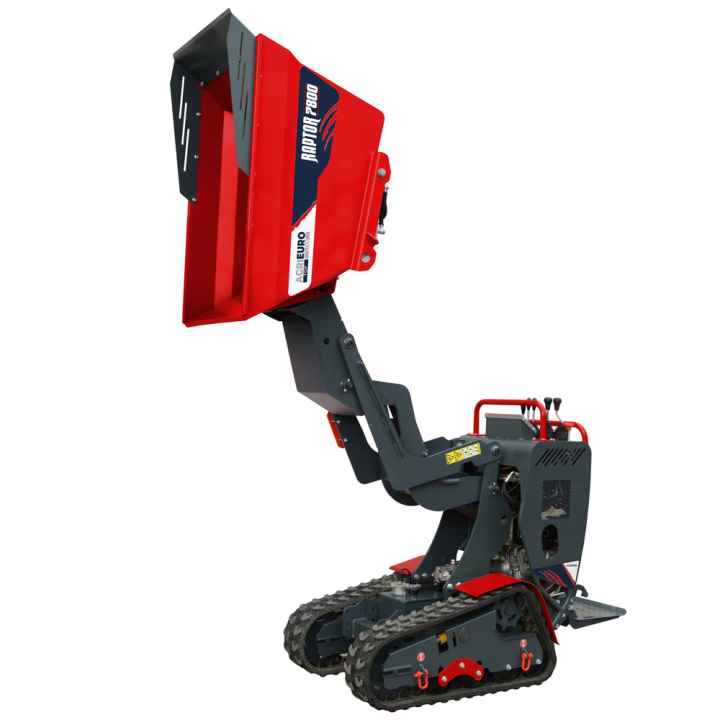

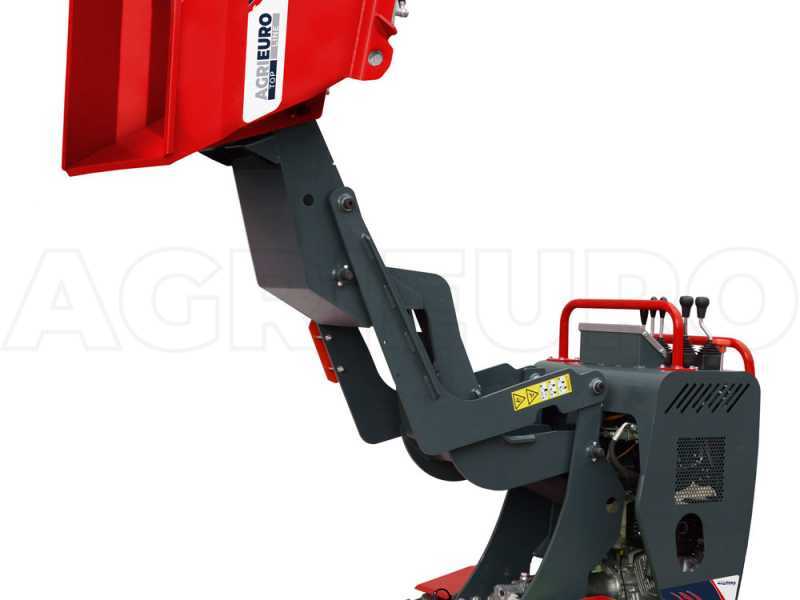

RAPTOR 7800 YEDH on telaketjuilla liikkuva kuljetin, jossa on hydraulisesti kallistuva dumper-lava ja korkea tyhjennys. Yanmar L100E -dieselmoottorin nimellisteho on 10 HP, ja sähköinen käynnistys helpottaa käyttöönottoa.
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana. Kantavuus on tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg. Telaketjut, avustettu ohjaus ja kääntyvät telastorullat tukevat vakautta kuormattuna.
Tekniset pääominaisuudet
RAPTOR 7800 YEDH -kuljetin
Telaketjukuljettimessa on hydraulinen dumper-lava korkealla tyhjennyksellä sekä Yanmar L100E -dieselmoottori sähköisellä käynnistyksellä. Moottorin nimellisteho on 10 HP.
Hydrostaattinen voimansiirto mahdollistaa nopeuden muuttamisen liikkeen aikana. Kuljetin kantaa tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg. Hydraulinen lavan kallistus vähentää kuorman purkamiseen tarvittavaa käsivoimaa.
Hallinta tapahtuu vivuilla, joilla ohjataan telaketjuja, lavan toimintoja ja etenemisnopeutta. Runko on suunniteltu kevyeksi ja kestäväksi, ja telaketjut tukevat vakautta myös kuormattuna ja kaltevalla alustalla.
Kone on tehtaalla testattu, joten moottoriöljy ja vaihteistoöljy ovat ilmoitetusti oikealla tasolla ja polttoainesäiliössä on vähäinen määrä polttoainetta. Ennen käyttöä on tarkistettava moottoriöljyn määrä, lisättävä öljy öljykylpysuodattimeen, jos sellainen on käytössä, ja luettava käyttöohje ennen tarkistuksia tai täyttöjä.
Tekniset ominaisuudet

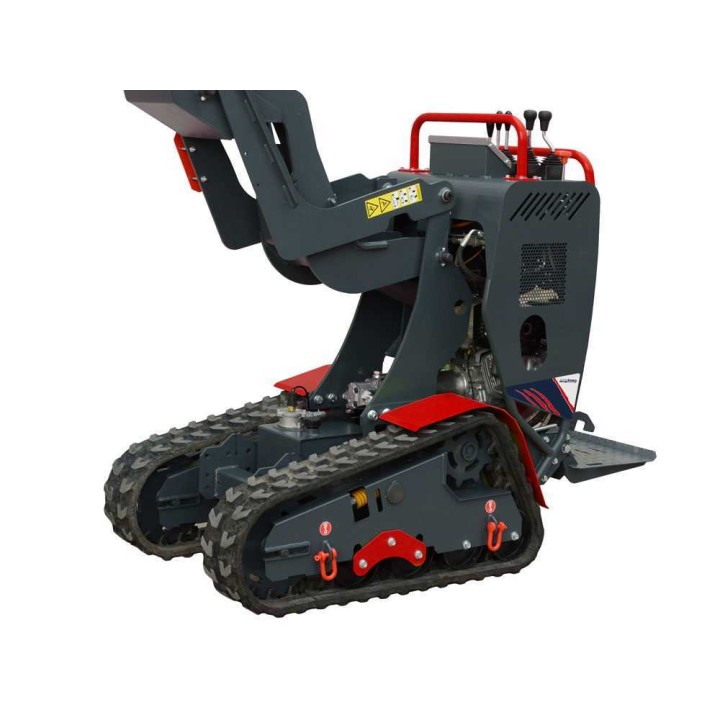

Telastossa on aktiivinen turvallisuusjärjestelmä, johon kuuluu kaksi suoraan moottoriin laipoitettua OverCenter-venttiiliä. Niiden ansiosta kone pysyy paikallaan pysähdyttäessä kaltevalla alustalla, eikä nopeus pääse kasvamaan alamäessä.

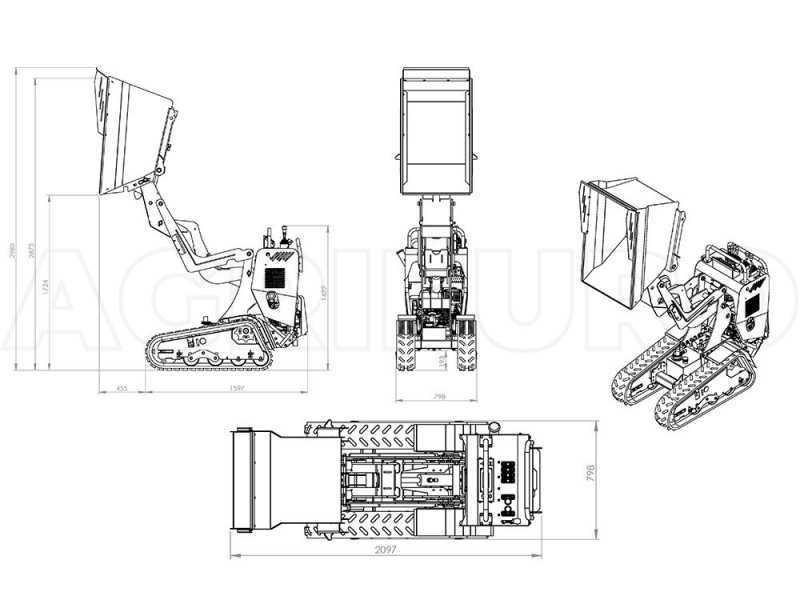

Alavaunu pitää painopisteen matalana ja runko on valmistettu vähintään 5 mm paksusta hiiliteräksestä. Maavaraa on 16 cm, mikä helpottaa esteiden ylittämistä epätasaisella alustalla.
- Yanmar L100E -moottori, 10 HP
- 10 litran dieselpolttoainesäiliö ja sähköinen käynnistys
- Hydrostaattinen voimansiirto ja nopeudensäädin
- Hydrauliset 200 cm³:n orbitaalimoottorit
- Kolminkertainen hammaspyöräpumppu
- Pumpun tuotto 18 + 12 + 12 l/min nopeudella 3 000 r/min
- Enimmäispaine 180 bar ja käyttöpaine 150 bar
- Hydrauliöljysäiliön tilavuus 16 l
- Enimmäiskaltevuus 30 % eli 17°
- Kantavuus tasaisella alustalla 800 kg ja kaltevalla alustalla 600 kg
- Telaketjun leveys 200 mm ja jako 72 mm
- Neljä telaston rullaa, joista kaksi on kääntyviä
Ohjauspaneeli
Ohjauspaneeli on rakenteeltaan selkeä, ja koneen toimintoja hallitaan vivuilla ja kytkimillä.
- 1: Käyttövivut
- 2: Hätäkatkaisin välitöntä pysäytystä varten
- 3: LCD-näyttö, vain Industry 4.0 -versiossa
- 4: LED-valojen kytkin
- 5: Työlaitelevyn käyttövipu malleissa, joissa levy kuuluu varustukseen
- 6: Lavan kallistusvipu
- 7: Korkean tyhjennyksen vipu
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 YEDH |
|---|---|
| Rakenne | Telaketjuilla liikkuva |
| Käyttövoima | Polttomoottori |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella alustalla | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lava | Metallinen |
| Korkea tyhjennys | Kyllä |
| Lavan kallistus | Hydraulinen |
| Saksinostin | Kyllä |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorimalli | L100E |
| Moottorityyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
| Käynnistys | Sähköinen avaimella |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajon nopeudet | 2 |
| Etenemisnopeus | 2,5–3,5 km/h |
| Hallinta | Käyttövivut |
Hydrauliikka
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
|---|---|
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min, 3 000 r/min |
| Enimmäispaine | 180 bar |
| Käyttöpaine | 150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
| Hydraulimäntä | Kyllä |
| Hydraulinen kallistussarja | Kyllä |
Varustelu

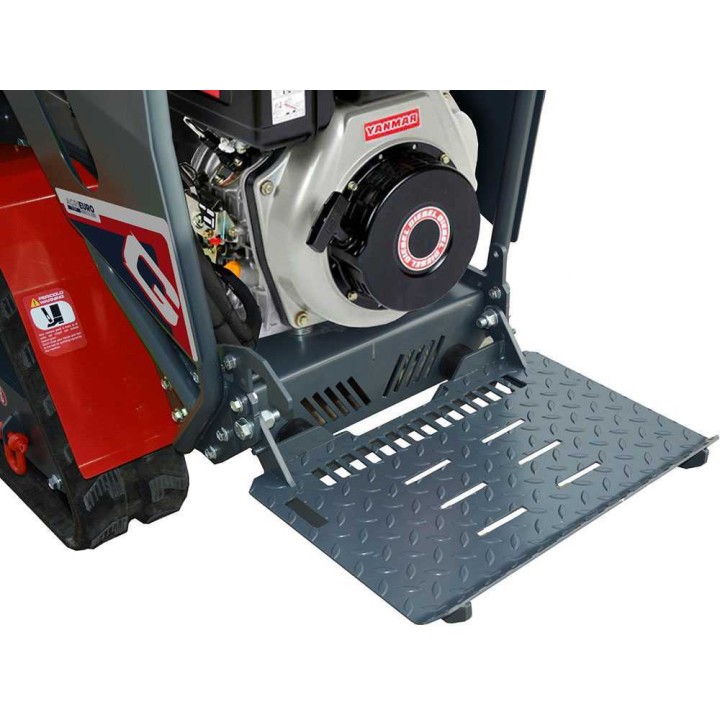

| Kuljettajan astinlauta | Kyllä |
|---|---|
| Avustettu ohjaus | Kyllä |
| Kääntyvä telasto | Kyllä |
| Telaston leveys | 200 mm |
| Telaston rullien määrä | 4 |
| Kääntyvien rullien määrä | 2 |
| Telaston jako | 72 mm |
| LED-valo | Kyllä |
| Kaarimaiset lisälaidat | Ei |
Mitat, paino ja toimitus

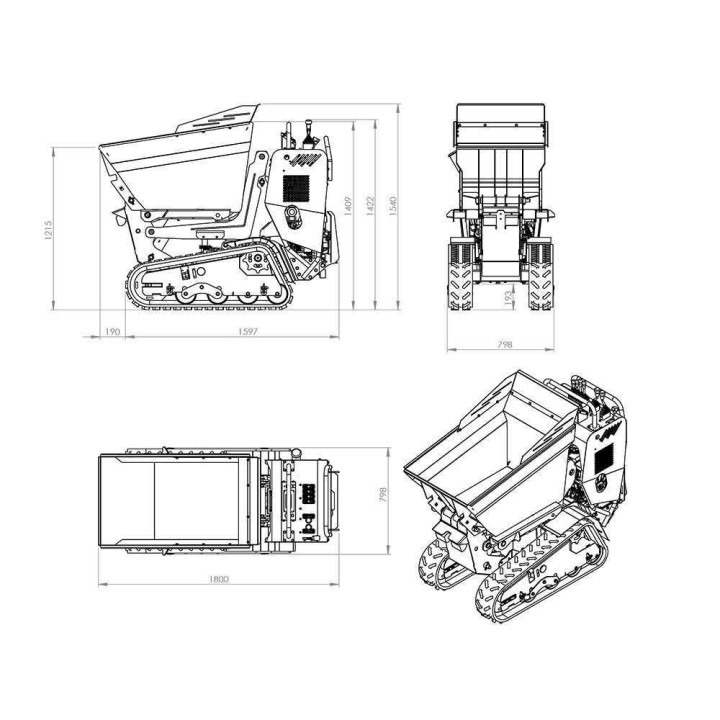

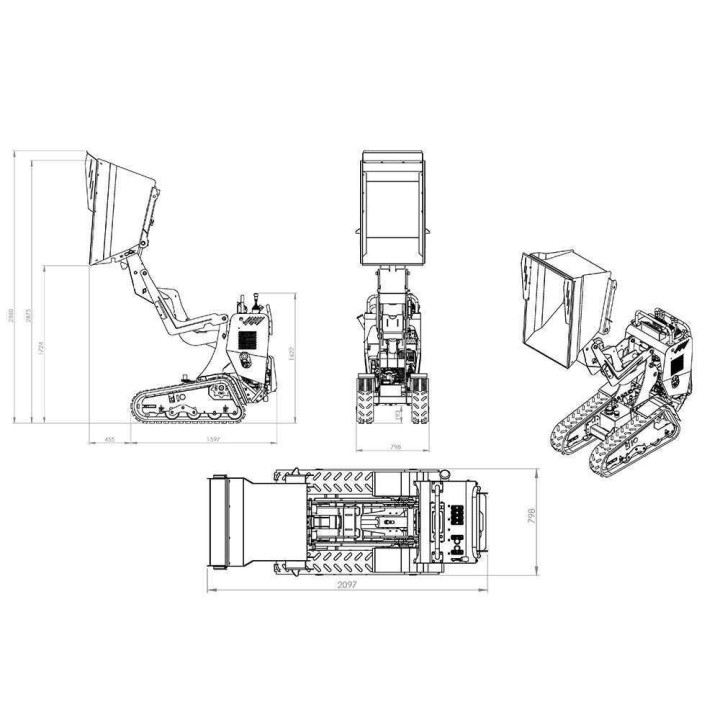

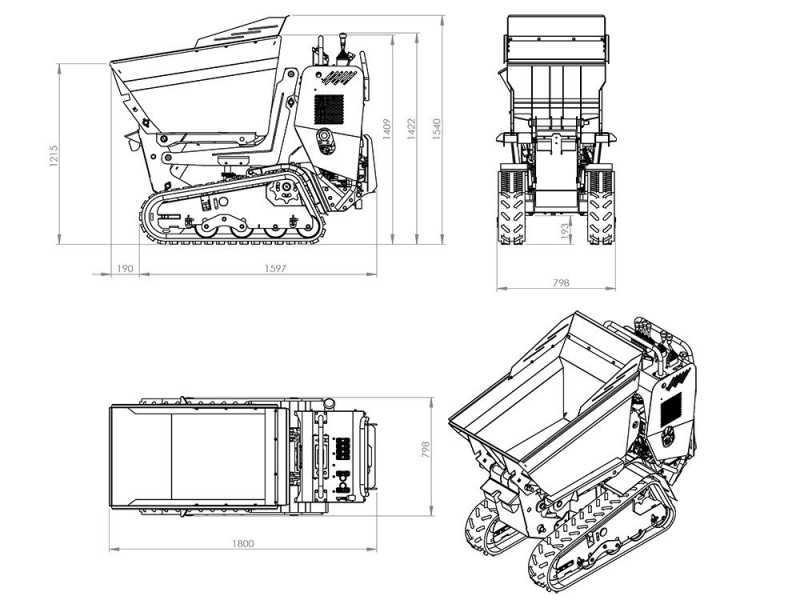

| Tuotteen mitat (pituus × leveys × korkeus) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 640 kg |
| Pakkaus | Lavalle pakattuna |
| Pakkausmateriaali | Puulava |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon RAPTOR 7800 YEDH voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 800 kg ja kaltevalla alustalla 600 kg.
Millaisella kaltevuudella kuljetinta voidaan käyttää?
Enimmäiskaltevuus on 30 % eli 17°. Kaltevalla alustalla kantavuus on enintään 600 kg.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 640 kg.
Millainen moottori ja käynnistys kuljettimessa on?
Kuljettimessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Käynnistys tapahtuu sähköisesti avaimella, ja polttoainesäiliön tilavuus on 10 l.
Miten lavan tyhjennys toimii?

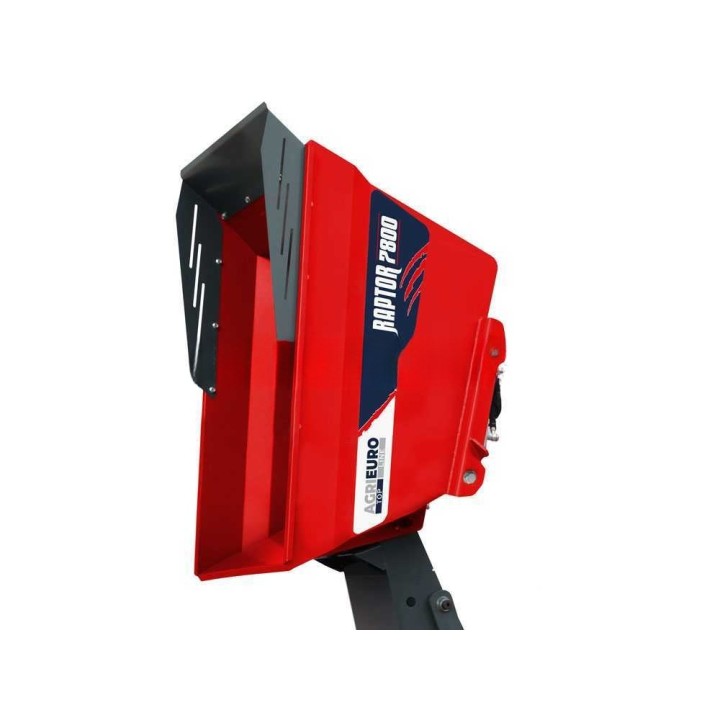

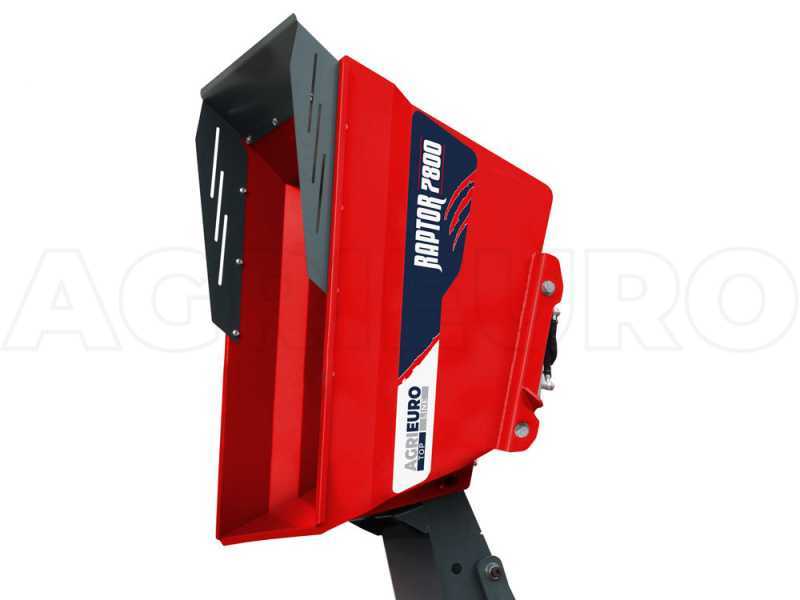

Metallinen dumper-lava on hydraulisesti kallistuva ja siinä on korkea tyhjennys. Kuljettimessa on myös saksinostin.
Miten kuljettimen nopeutta ja ajamista hallitaan?
Hydrostaattinen voimansiirto ja nopeudensäädin mahdollistavat nopeuden muuttamisen liikkeen aikana. Eteenpäinajon nopeuksia on 2, etenemisnopeus on 2,5–3,5 km/h ja hallinta tapahtuu käyttövivuilla.
