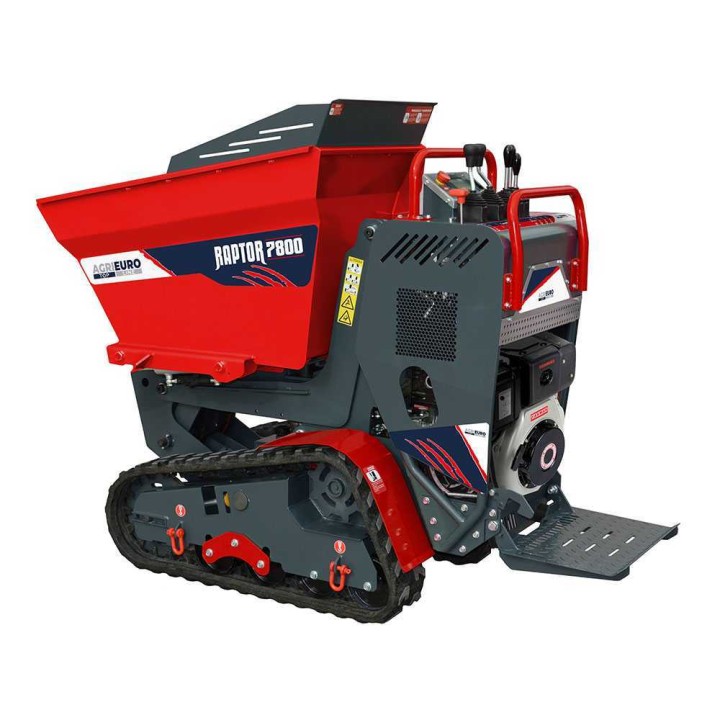

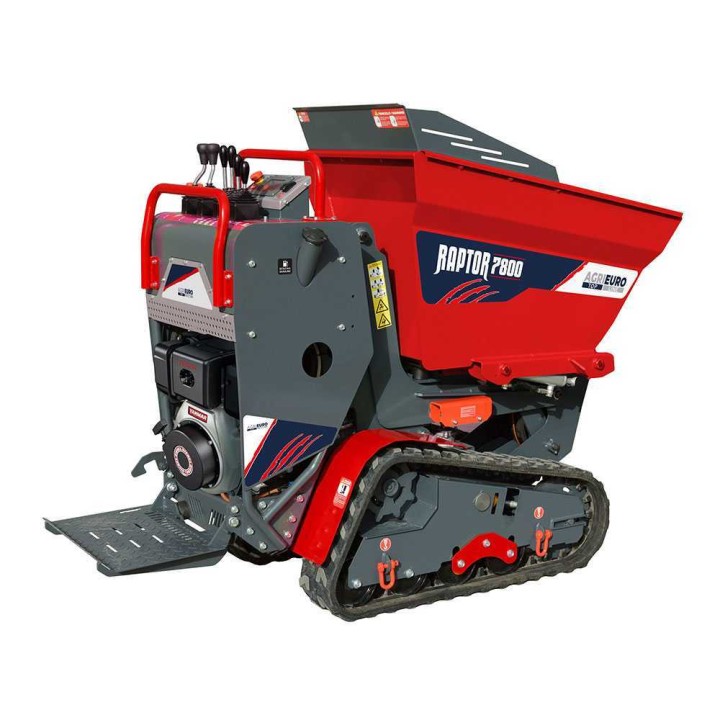

RAPTOR 7800 YED 4.0 telaketjukuljetuskone, Yanmar L100E, 10 HP, 800 kg
Telaketjuvetoinen RAPTOR 7800 YED 4.0 -moottorikärry 10 HP:n Yanmar-dieselmoottorilla, hydrostaattisella voimansiirrolla ja 800 kg:n kantavuudella.
Telaketjuvetoinen kuljetuskone vaativaan käyttöön

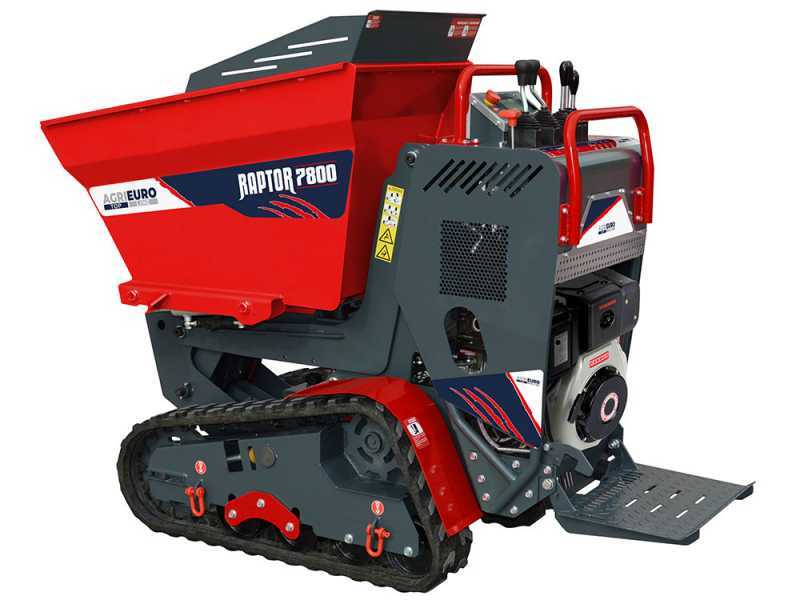

RAPTOR 7800 YED 4.0 on telaketjuvetoinen moottorikärry ammattimaiseen materiaalien kuljetukseen. Metallinen dumper-lava tyhjennetään hydraulisesti eteenpäin, ja Yanmar L100E -dieselmoottori tuottaa 10 HP:n nimellistehon.
Hydrostaattinen voimansiirto, sähköinen käynnistys ja telaketjut helpottavat kuormien siirtämistä erilaisissa maastoissa. Kantavuus on tasaisella alustalla 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg.
Tekniset pääominaisuudet
RAPTOR 7800 YED 4.0 -kuljetuskone
Telaketjuvetoinen moottorikärry on varustettu hydraulisesti eteenpäin tyhjennettävällä dumper-lavalla ja Yanmar L100E -dieselmoottorilla, jonka sähköinen käynnistys helpottaa käyttöönottoa. 10 HP:n moottori ja hydrostaattinen voimansiirto on tarkoitettu kuormien siirtämiseen vaativassa ammattikäytössä.
Hydrostaattisen vaihteiston ansiosta ajonopeutta voidaan muuttaa myös liikkeen aikana. Kantavuus on tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg. Hydraulinen lavan kallistus vähentää kuormatun lavan nostamiseen tarvittavaa käsityötä.
Telaketjuveto tukee koneen vakautta raskailla kuormilla ja kaltevilla pinnoilla. Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat ilmoituksen mukaan valmiiksi oikealla tasolla, ja polttoainesäiliössä on vähimmäismäärä polttoainetta.
Ennen käyttöä öljytasot tulee tarkistaa. Öljykylpyilmansuodattimella varustetuissa malleissa suodattimeen on lisättävä öljy. Käyttöohje on luettava ennen tarkastus- ja täyttötoimenpiteitä.
Tekninen rakenne ja turvallisuus
Koneen turvallisuutta tukevat moottoriin laipallisesti asennetut kaksi OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle pinnalle ja ehkäisevät nopeuden kasvamista alamäessä.
Alhainen painopiste tukee vakautta erilaisilla alustoilla. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisessa maastossa.
- Moottori: Yanmar L100E, 10 HP, diesel ja 10 litran polttoainesäiliö
- Voimansiirto: hydrostaattinen, nopeudet 2,5 km/h ja 3,5 km/h
- Hydraulimoottorit: orbit eri, 200 cm³
- Hydraulipumput: kolminkertainen hammaspyöräpumppu
- Pumpun tuotto: 18 + 12 + 12 l/min nopeudella 3 000 r/min
- Enimmäis- ja käyttöpaine: 180 / 150 bar
- Hydrauliöljysäiliö: 16 l
- Enimmäiskaltevuus: 30 % eli 17°
- Kantavuus: 800 kg tasaisella ja 600 kg kaltevalla alustalla
- Telat: 200 mm leveät, askel 72 mm
- Telaston rullat: 4, joista 2 keinuvia
Industria 4.0 -version hallintalaitteet
Industria 4.0 -versio on tarkoitettu ammattikäyttöön ja siinä on akustisilla antureilla varustettu aktiivinen turvajärjestelmä. Ohjauslaitteet on koottu hallintapaneelin yhteyteen.
- 1: Ohjausvivut
- 2: Hätäkytkin välitöntä pysäytystä varten
- 3: LCD-näyttö
- 4: LED-valojen kytkin
- 5: Kauhan ohjausvipu malleissa, joissa kauha kuuluu varustukseen
- 6: Lavan kallistusvipu
- 7: Korkean tai kolmelle sivulle tapahtuvan tyhjennyksen vipu malleissa, joissa ominaisuus on mukana
- 8: Kaksinopeusvipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
LCD-näytöltä voidaan tarkastella moottorin kierroslukua, käyttötuntimittaria ja akun jännitettä. Sarjaan kuuluva hälytys voidaan välittää kuljetuskoneen etähallintasovellukseen huoltotoimenpiteen ilmoittamiseksi.
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 YED 4.0 |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Polttomoottori |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lava | Metallinen |
| Lavan tyhjennys | Hydraulinen, eteenpäin |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorin malli | L100E |
| Moottorityyppi | Diesel |
| Polttoaine | Diesel |
| Nimellisteho | 10 HP |
| Polttoainesäiliö | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajon nopeudet | 2 |
| Vaihteet | Portaaton määrä |
| Ajonopeus | 2,5–3,5 km/h |
| Ohjaus | Ohjausvivut |
Hydrauliikka ja telasto
| Hydraulisylinteri | Kyllä |
|---|---|
| Hydraulinen lavan kallistussarja | Kyllä |
| Hydraulimoottorit | Orbit aaliset, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min nopeudella 3 000 r/min |
| Enimmäispaine | 180 bar |
| Käyttöpaine | 150 bar |
| Hydrauliöljysäiliö | 16 l |
| Telaston leveys | 200 mm |
| Telan askel | 72 mm |
| Telaston rullien määrä | 4 |
| Keinuvat rullat | 2 |
| Keinuva telasto | Kyllä |
| Avustettu ohjaus | Kyllä |
Varustelu

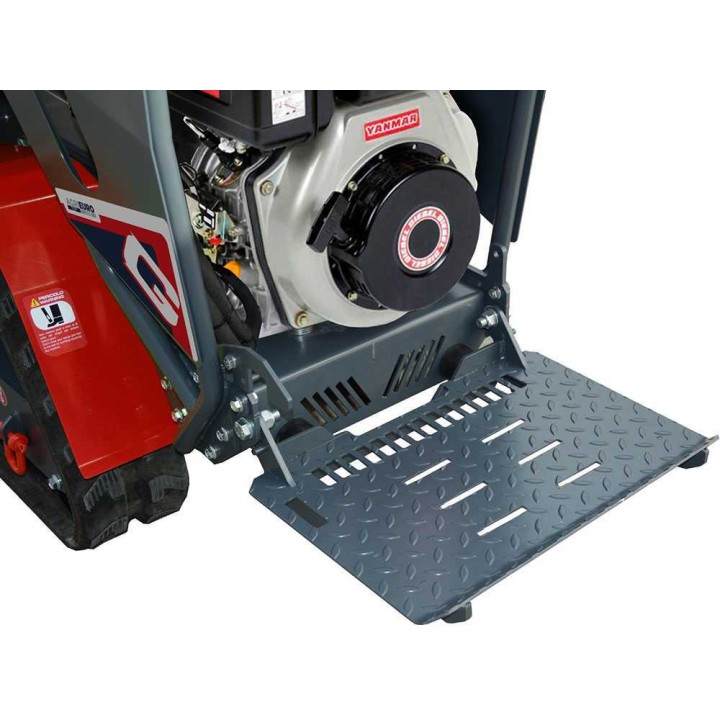

| Kuljettajan astinlauta | Kyllä |
|---|---|
| Kaarevat laidan korotukset | Ei |
| Sähkökäynnistys avaimella | Kyllä |
| LED-valaisin | Kyllä |
Mitat, paino ja toimitus

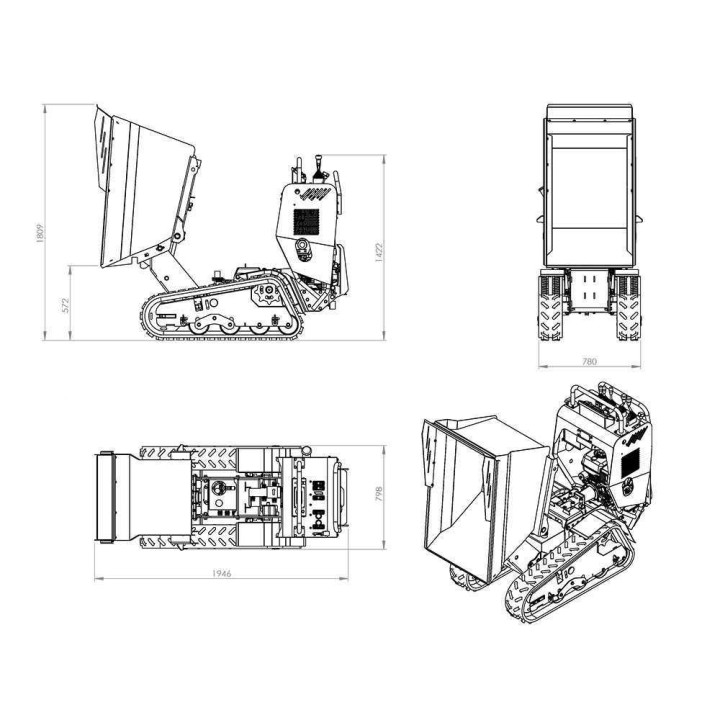

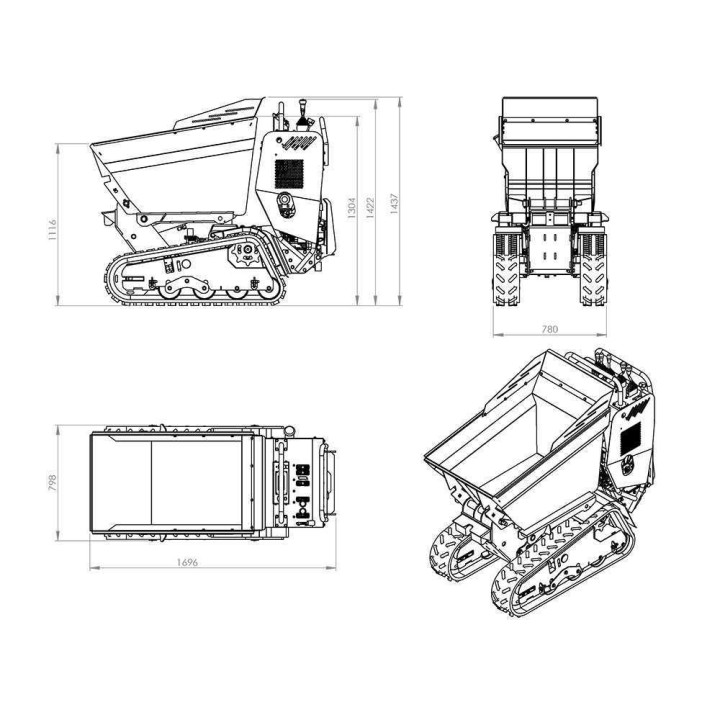

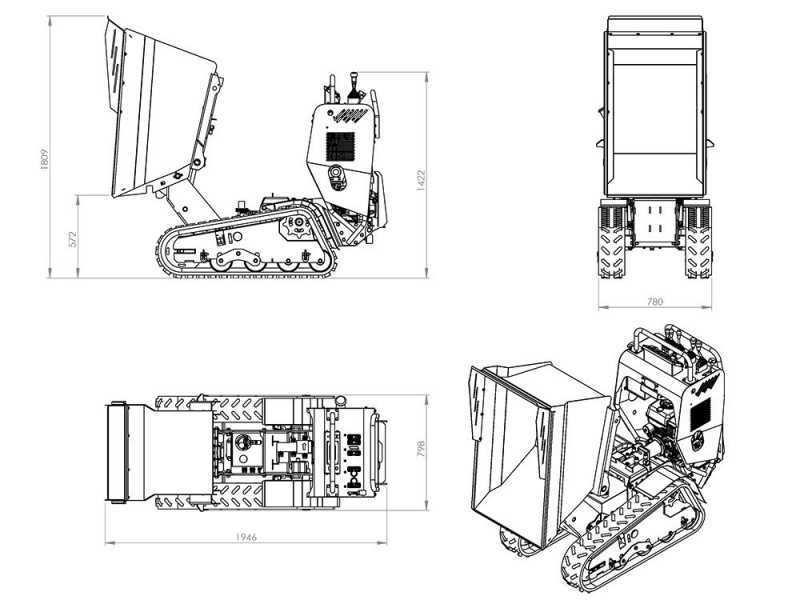

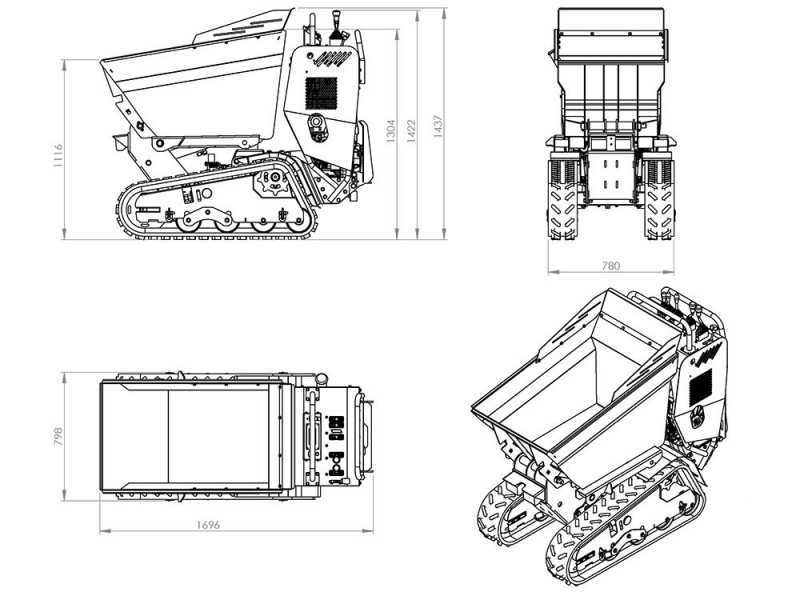

| Tuotteen mitat (pituus × leveys × korkeus) | 160 × 140 × 80 cm |
|---|---|
| Maavara | 16 cm |
| Nettopaino | 540 kg |
| Pakkaus | Puulavalla |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetuskone voi ottaa?
Kantavuus on tasaisella alustalla 800 kg ja kaltevalla alustalla 600 kg. Enimmäiskaltevuus on 30 % eli 17°.
Miten lava tyhjennetään?
Metallinen dumper-lava tyhjennetään hydraulisesti eteenpäin. Kuljetuskoneessa on hydraulinen lavan kallistussarja ja lavan kallistusvipu.
Millainen moottori ja polttoainesäiliö koneessa on?
Koneessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Polttoainesäiliön tilavuus on 10 l, ja käynnistys tapahtuu sähköisesti avaimella.
Mitkä ovat kuljetuskoneen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 540 kg. Maavara on 16 cm.
Millainen voimansiirto ja ajonopeus koneessa on?
Voimansiirto on hydrostaattinen ja vaihteisto hydraulinen. Ajonopeus on 2,5–3,5 km/h, ja koneessa on kaksi eteenpäinajon nopeutta sekä nopeudensäädin.
Mitä tulee tarkistaa ennen käyttöä?
Ennen käyttöä öljytasot tulee tarkistaa. Öljykylpyilmansuodattimella varustetuissa malleissa suodattimeen on lisättävä öljy, ja käyttöohje on luettava ennen tarkastus- ja täyttötoimenpiteitä.
