EM500L-Dump telaketjukuljetin, dumper-lava 500 kg, 6,5 HP diesel, hydraulinen kippaus kuvat
EM500L-Dump telaketjukuljetin, dumper-lava 500 kg, 6,5 HP diesel, hydraulinen kippaus

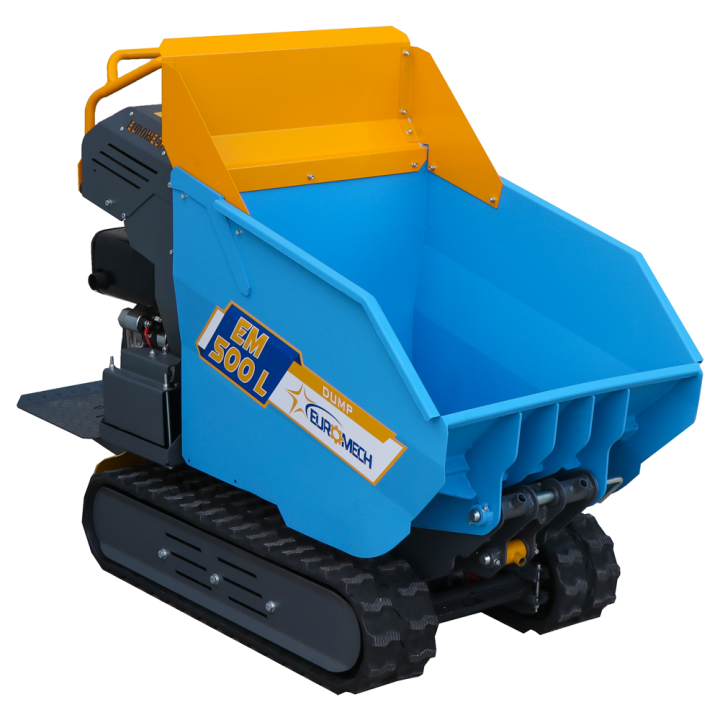

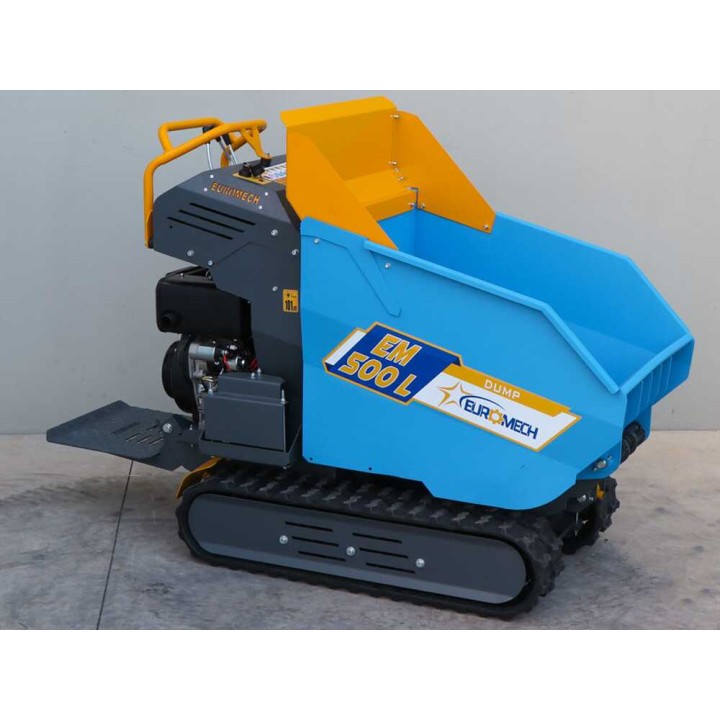

Telaketjuvetoinen EM500L-Dump-kuljetuskone 500 kg:n dumper-lavalla, 6,5 HP:n dieselmoottorilla ja hydraulisella kippauksella.
Telaketjuvetoinen hydraulinen kuljetuskone
EuroMech EM500L-Dump on dieselkäyttöinen telaketjukuljetin materiaalien siirtämiseen haastavassa maastossa. Loncin D350F(D) -moottorin iskutilavuus on 349 cm³ ja nimellisteho 6,5 HP. Vahvistettu dumper-lava kestää enintään 500 kg:n kuorman tasaisella alustalla ja 350 kg:n kuorman enintään 30 prosentin kaltevuudessa.
Hydrostaattinen voimansiirto mahdollistaa nopeuden muuttamisen ajon aikana, ja hydraulinen järjestelmä ohjaa lavan kippausta hallintalaitteista. Telaketjut, avustettu ohjaus ja kuljettajan astinlauta tukevat koneen käsittelyä erilaisissa työympäristöissä.
Tekniset pääominaisuudet
EM500L-Dump-kuljetuskone
Telaketjuvetoinen kuljetuskone on varustettu 6,5 HP:n Loncin-dieselmoottorilla ja hydraulisesti kippaavalla vahvistetulla dumper-lavalla. Kuormakapasiteetti on enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
- Telaketjut tukevat etenemistä vaihtelevassa maastossa.
- Telaketjun kiristysjärjestelmän palautusjouset vähentävät iskuja ja voimansiirtoon kohdistuvaa rasitusta.
- Telaston tukirullien sisä- ja ulkopuoliset suojaukset auttavat estämään kivien ja muun materiaalin päätymistä telakanavaan.
Kone on tehtaalla testattu. Moottoriöljy ja vaihteistoöljy ovat ilmoituksen mukaan täytettyinä, ja polttoainesäiliössä on vähäinen määrä polttoainetta. Öljytasot tulee tarkistaa ennen käyttöä, ja käyttöohje on luettava ennen tarkastus- ja täyttötoimia.

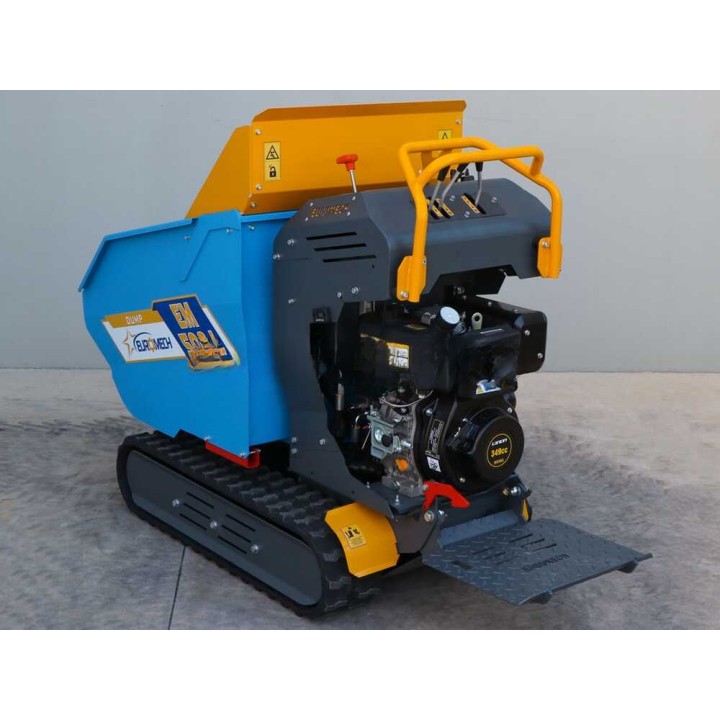

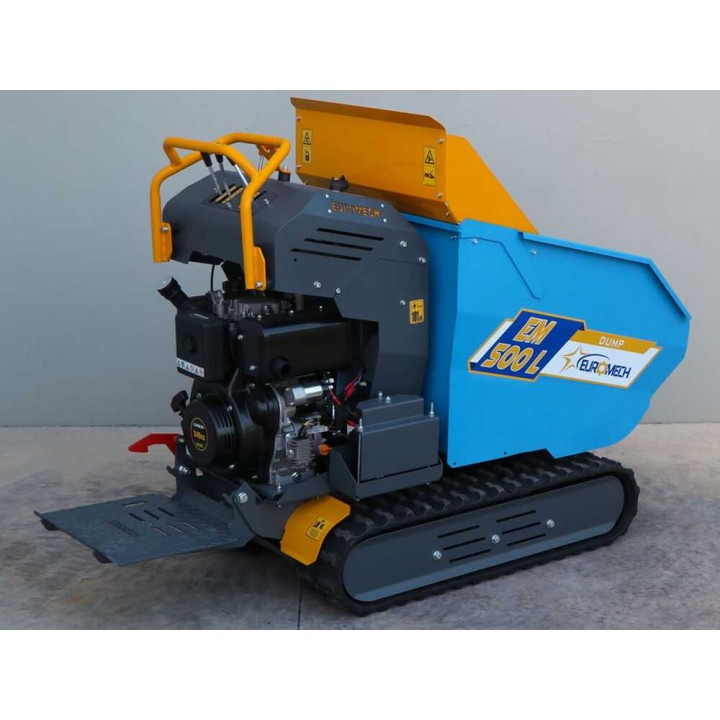

Loncin D350F(D) -dieselmoottori
Moottorina toimii yksisylinterinen, nelitahtinen Loncin D350F(D) -dieselmoottori, jossa on OHV-venttiilirakenne. Iskutilavuus on 349 cm³, suurin ilmoitettu kierrosluku 3 600 r/min ja polttoainesäiliön tilavuus 3,5 l.
- Moottorityyppi: yksisylinterinen 4-tahtimoottori, OHV
- Sylinteri: alumiinia
- Voitelu: öljykylpy
- Automaattinen dekompressio
- Nimellisteho: 6,5 HP
Hydrostaattinen voimansiirto
Hydrostaattisessa voimansiirrossa nopeutta säädetään vivulla ilman pysähtymistä. Moottorin edessä oleva pumppu siirtää öljyn säiliöstä teloilla sijaitsevaan voimansiirron koteloon.
Voimansiirtoa käytetään ohjausvivuilla, ja eteenpäinajo sekä nopeuden muuttaminen tapahtuvat ilman perinteistä vaihteenvaihtoa. Hydraulijärjestelmän öljytasoa voidaan tarkkailla tarkastusikkunasta.
Telaketjut ja telasto
Telaston rakenne on vahva ja mitoitettu kuljetuskäyttöön. Vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä, ja etu- sekä takaosan tasapaino tukee kuorman jakautumista ja pitoa alustalla.
- Telaketjun leveys: 180 mm
- Telaketjun kokonaispituus: 106 cm
- Kolme tukirullaa
- Itsepuhdistuvat rullat

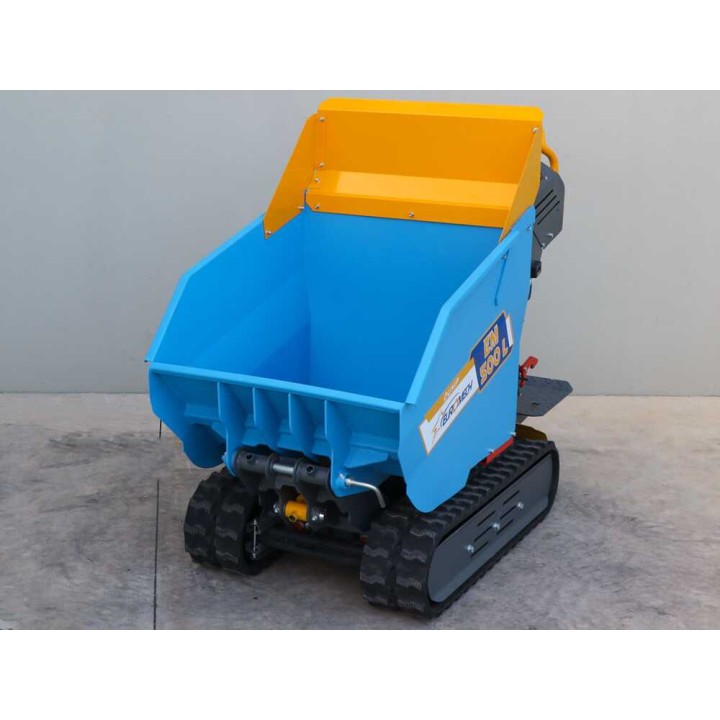

Hydraulisesti kippaava dumper-lava

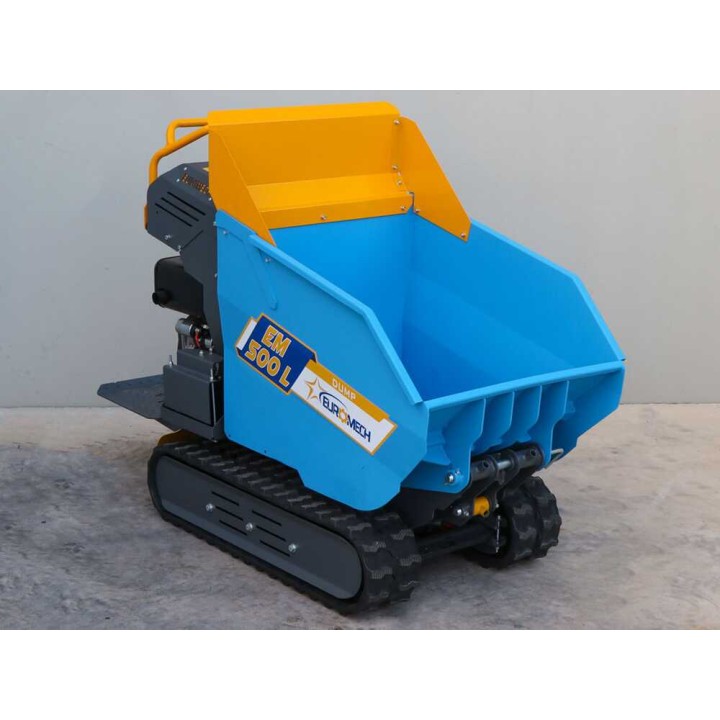

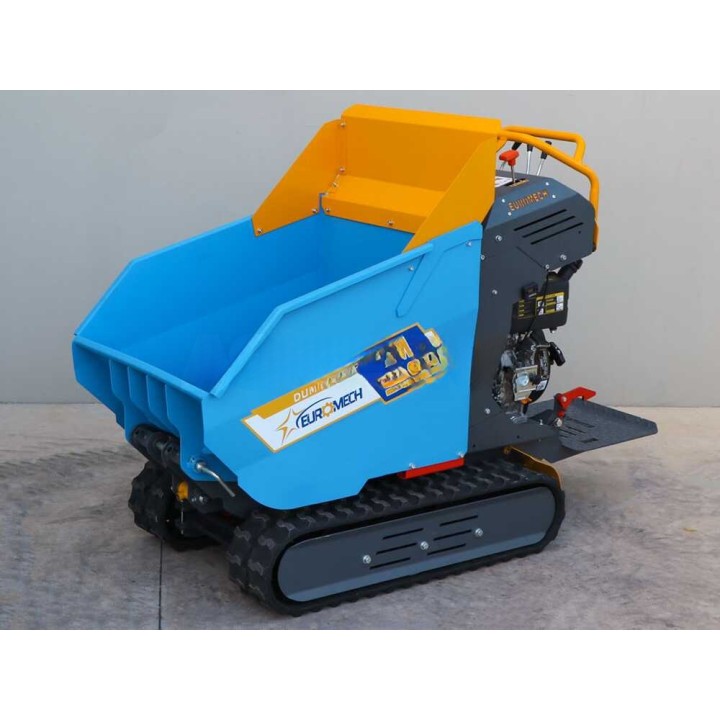

Teräksinen dumper-lava on vahvistettu putkimaisilla poikkituilla. Kuormataso sijaitsee lähellä maanpintaa, mikä helpottaa materiaalin lastaamista ja purkamista. Lavan ilmoitettu paksuus on 2 mm ja mitat 89 × 69 × 56 cm.

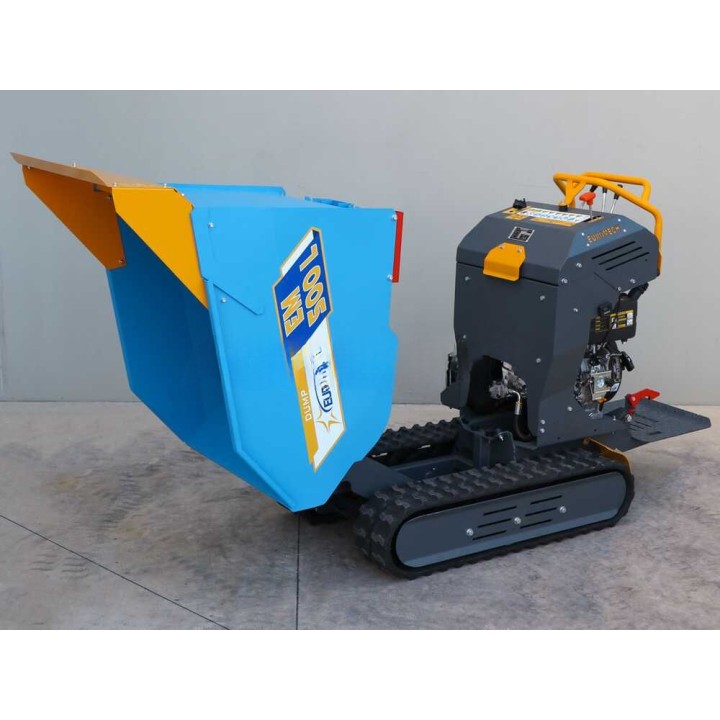

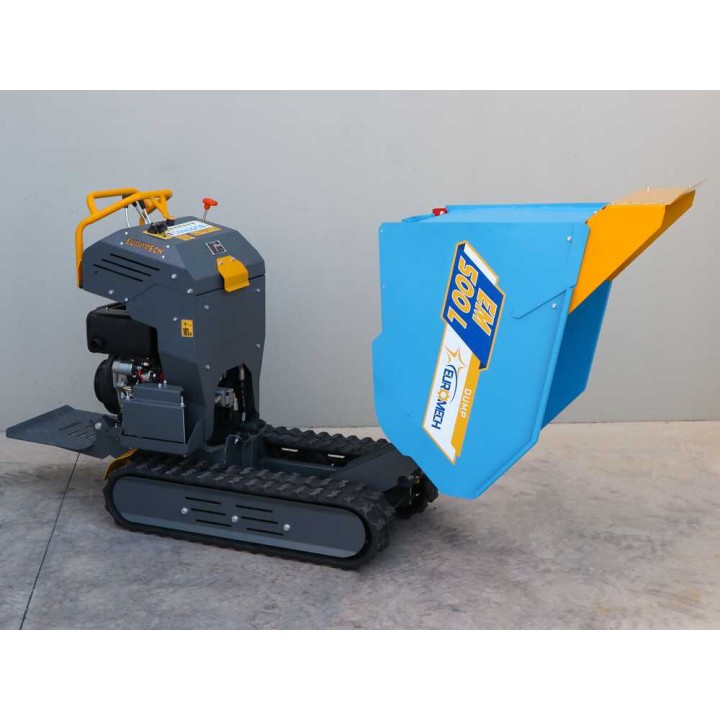

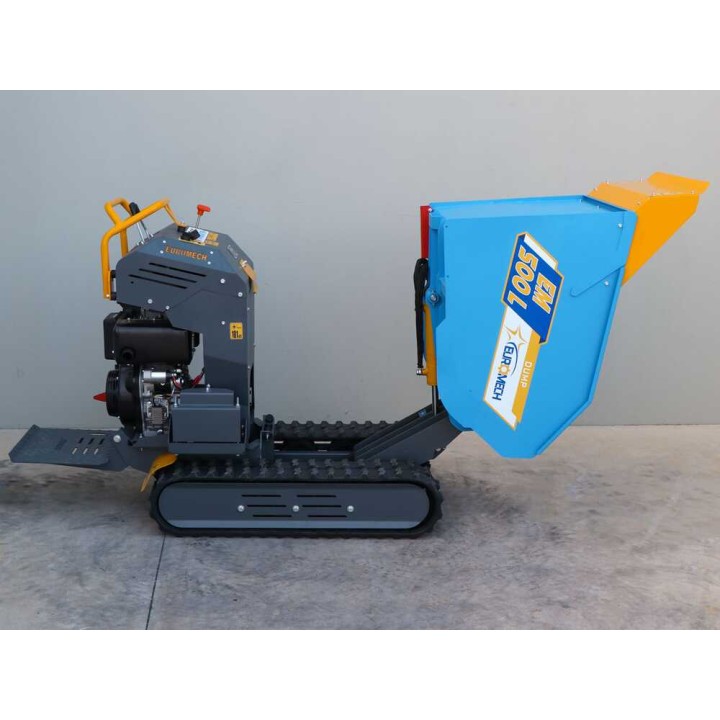

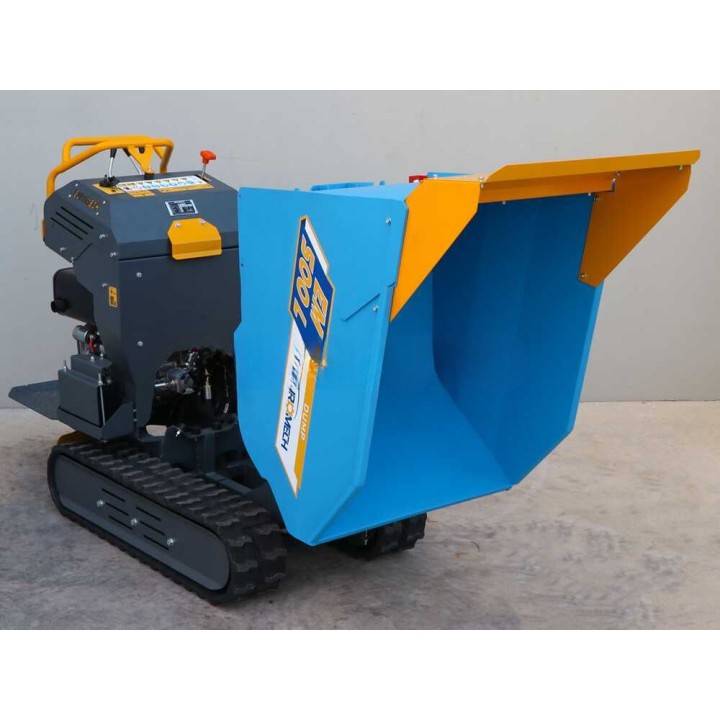

Hydraulinen kippausjärjestelmä mahdollistaa lavan kallistamisen enintään 90 asteen kulmaan. Kantavuus on 500 kg tasaisella alustalla ja 350 kg kaltevassa maastossa, jonka suurin ilmoitettu kaltevuus on 30 prosenttia.

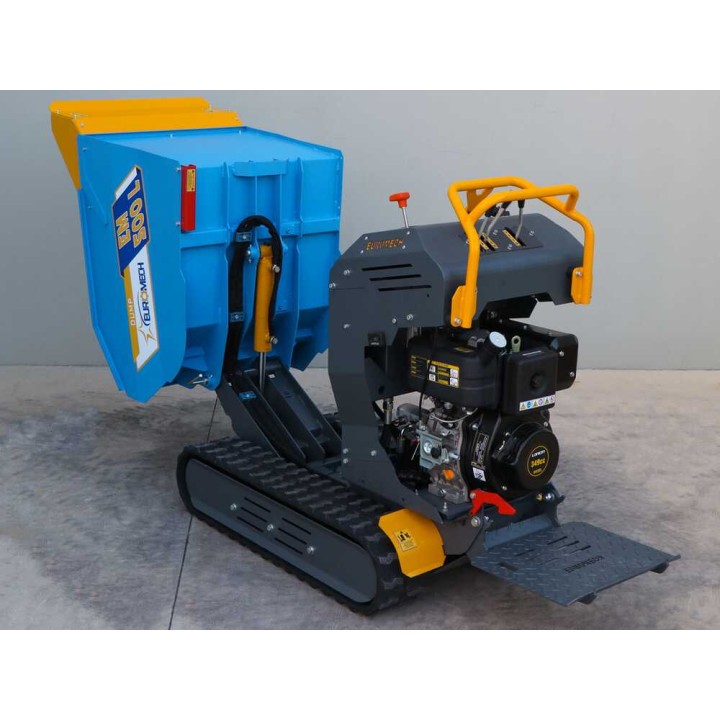

Hydraulinen nostopiiri
Hydraulinen piiri ohjaa sekä lavan että etuosan kauhan nostoa hallintalaitteiden vivuilla. Järjestelmään kuuluvat hydraulipumppu ja hydraulisylinteri.
- Hydraulinen pumppu
- Vahva hydraulisylinteri
- Lavan suurin ilmoitettu kippauskulma: 90°
- Huoltotöitä varten tarkoitettu lukitus
Lukitus on tarkoitettu pitämään rakenne paikallaan huoltotoimien aikana.

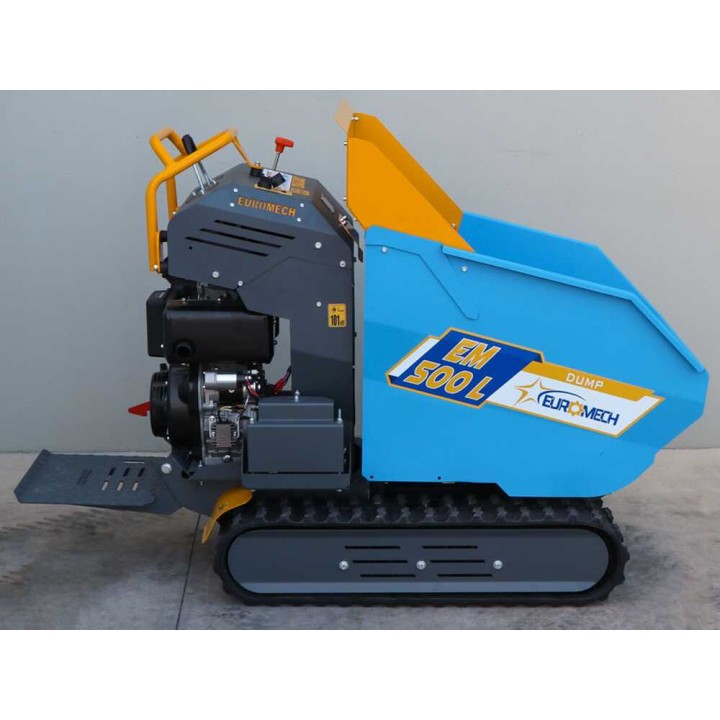

Hallintalaitteet ja kuljettajan astinlauta
Hallintalaitteet on sijoitettu koneen ohjausalueelle. Keskellä olevilla kahdella vivulla ohjataan etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu aktivoi lavan kippauksen, ja erillinen nopeudensäätövipu muuttaa ajonopeutta.
- Keskimmäiset vivut: eteenpäinajo, peruutus ja ohjaus
- Vasen vipu: lavan hydraulinen kippaus
- Nopeudensäätövipu: ajonopeuden säätö
- Astinlauta: kuljettajan seisomapaikka
Lavaa kipattaessa etuosan kauhan tulee olla nostettuna.
Toimitukseen sisältyy
- Kaksi 10W40-moottoriöljypulloa 4-tahtimoottoreille
- Käynnistysavainten pari
- Käyttöohje
- Avaintyökalusarja säätöä ja asennusta varten
- Alkuperäinen pakkaus
Tekniset tiedot
Yleiset tiedot
| Malli | EM500L Dump |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella alustalla | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käynnistys | Narukäynnistys |
| Sähkökäynnistys avaimella | Kyllä |
| Valmistusmaa | Albania |
Moottorin tiedot
| Moottorin merkki | Loncin |
|---|---|
| Moottorin malli | D350F(D) |
| Moottorityyppi | Diesel |
| Iskutilavuus | 349 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Suurin kierrosluku | 3 600 r/min |
| Polttoaine | Diesel |
| Venttiilirakenne | OHV, yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliön tilavuus | 3,5 l |
| Valmistusmaa | Kiina |
Voimansiirto
| Vaihteiston tyyppi | Hydrostaattinen |
|---|---|
| Voimansiirron rakenne | Hydraulinen |
| Eteenpäinajon vaihteet | Portaattomat |
| Käyttö | Ohjausvivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan paksuus | 2 mm |
| Hydraulinen kippausjärjestelmä | Kyllä |
| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Tukirullien määrä | 3 |
Toimitukseen sisältyvät varusteet
| Moottoriöljypullot | 2 kpl |
|---|---|
| Puiselle lavalle pakkaaminen | Kyllä |
| Käyttöohje | Kyllä |
| Käynnistysavaimet | Kyllä |
| Säätö- ja asennustyökalusarja | Kyllä |
Mitat ja paino
| Lavan mitat | 89 × 69 × 56 cm |
|---|---|

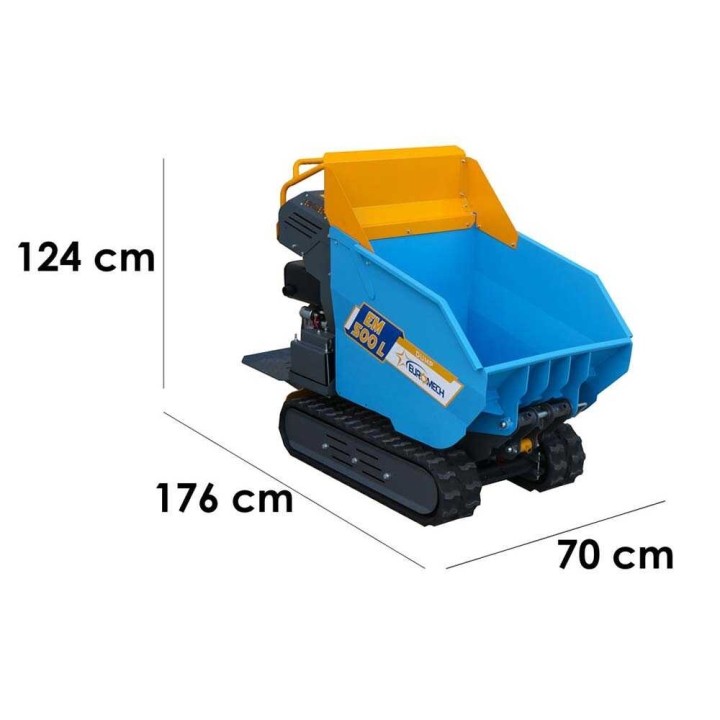

| Tuotteen mitat, pituus × leveys × korkeus | 176 × 70 × 124 cm |
| Nettopaino | 380 kg |
| Pakkaus | Puulavalla |
| Pakkauksen mitat, pituus × leveys × korkeus | 157 × 88 × 132 cm |
| Paino pakkauksineen | 415 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetuskone voi ottaa?
Kantavuus on enintään 500 kg tasaisella alustalla ja 350 kg kaltevalla alustalla. Suurin ilmoitettu kaltevuus on 30 %.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 176 × 70 × 124 cm ja nettopaino 380 kg. Pakkauksen mitat ovat 157 × 88 × 132 cm ja paino pakkauksineen 415 kg.
Miten kuljetuskonetta ohjataan ja miten nopeutta säädetään?
Koneessa on hydrostaattinen voimansiirto ja portaattomat eteenpäinajon vaihteet. Etenemistä, peruutusta ja kääntymistä ohjataan vivuilla, ja ajonopeutta muutetaan erillisellä nopeudensäätövivulla.
Millainen moottori ja käynnistysjärjestelmä koneessa on?
Koneessa on yksisylinterinen nelitahtinen Loncin D350F(D) -dieselmoottori, jonka iskutilavuus on 349 cm³ ja nimellisteho 6,5 HP. Käynnistys tapahtuu narulla tai avaimella sähkökäynnistyksellä, ja polttoainesäiliön tilavuus on 3,5 l.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät kaksi 10W40-moottoriöljypulloa 4-tahtimoottoreille, käynnistysavainten pari, käyttöohje sekä säätö- ja asennustyökalusarja. Tuote pakataan puiselle lavalle.
