RAPTOR 7800 YEDH 4.0 telaketjudumper, Yanmar L100E, 10 HP, 800 kg kuvat
RAPTOR 7800 YEDH 4.0 telaketjudumper, Yanmar L100E, 10 HP, 800 kg
Telaketjuvetoinen RAPTOR 7800 YEDH 4.0 -dumper 10 HP Yanmar-dieselmoottorilla, hydraulisella lavalla ja 800 kg:n kantavuudella.
Telaketjuvetoinen dumper-kuljetuskone
RAPTOR 7800 YEDH 4.0 on telaketjuvetoinen kuljetuskone raskaiden kuormien siirtämiseen erilaisissa maastoissa. Metallinen dumper-lava voidaan tyhjentää hydraulisesti yläkautta, ja Yanmar L100E -dieselmoottorin nimellisteho on 10 HP.
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana. Kantavuus on tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg. Industria 4.0 -versiossa on LCD-näyttö, aktiivinen turvallisuusjärjestelmä ja äänimerkilliset anturit.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus

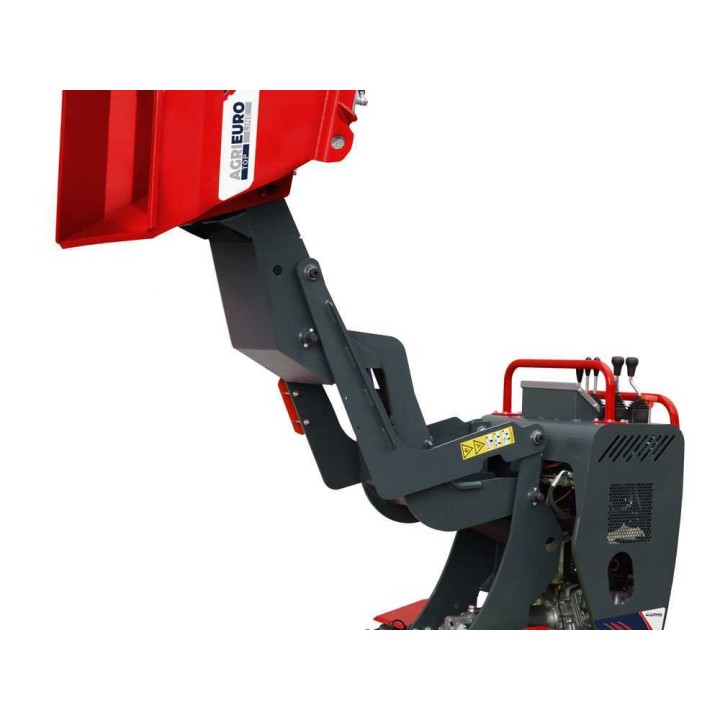

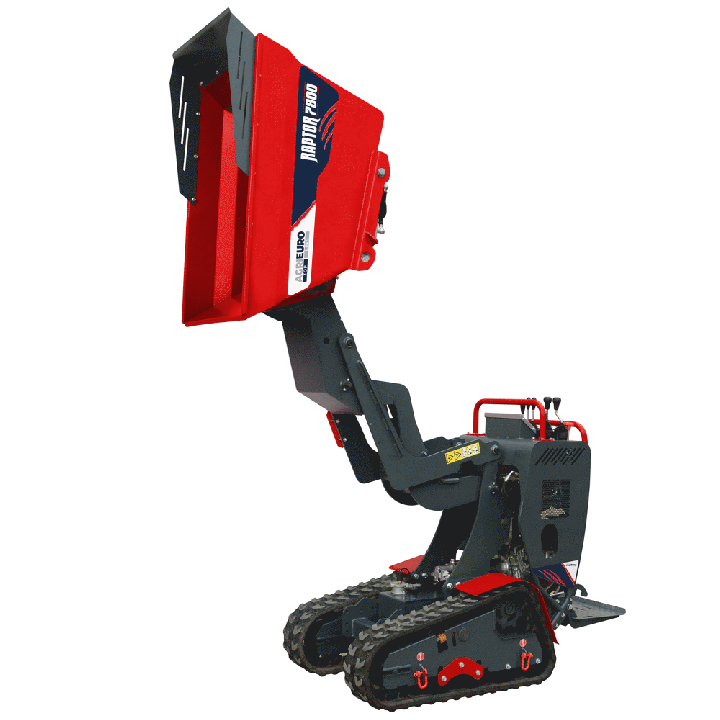

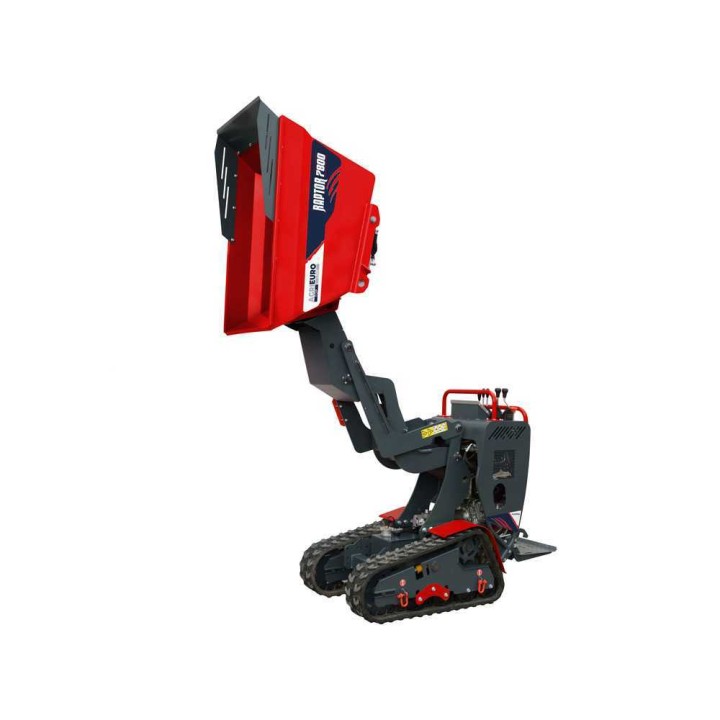

RAPTOR 7800 YEDH 4.0 on telaketjuvetoinen dumper-kuljetuskone, jossa on hydraulisesti tyhjennettävä metallilava ja yläkautta tapahtuva tyhjennys. Yanmar L100E -dieselmoottorin nimellisteho on 10 HP ja käynnistys tapahtuu sähköisesti.
Hydrostaattinen vaihteisto mahdollistaa nopeuden muuttamisen myös koneen liikkuessa. Kantavuus on tasaisella alustalla enintään 800 kg. Enintään 30 prosentin kaltevuudessa kantavuus on 600 kg.

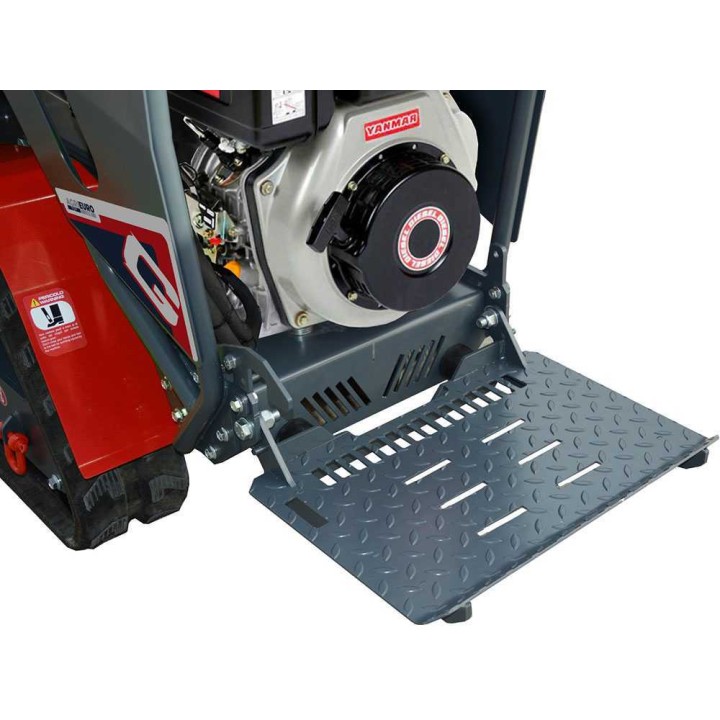

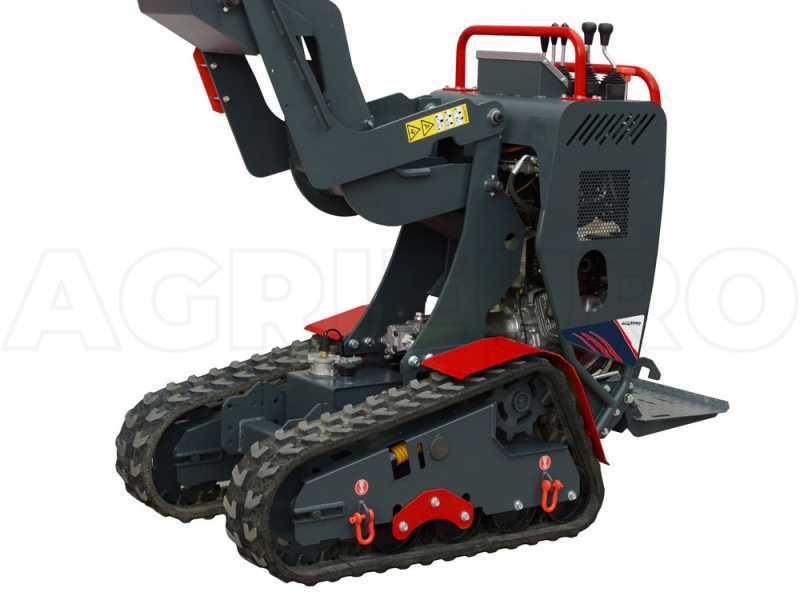

Telaketjut tukevat koneen vakautta kuormattuna ja kaltevilla alustoilla. Kone on varustettu hydraulisella lavan kallistuksella, saksinostolla ja käyttäjän astinlaudalla.
Industria 4.0 -versio on tarkoitettu ammattikäyttöön. LCD-näytössä näkyvät moottorin kierrosluku, käyttötuntimittari ja akun jännite. KIT INDUSTRY 4.0 -järjestelmä voi välittää hälytyksen koneen etähallintasovellukseen huoltotarpeen ilmoittamiseksi.
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat ilmoitetusti oikealla tasolla ja polttoainesäiliössä on vähimmäismäärä polttoainetta. Öljytasot on tarkistettava ennen käyttöä käyttöohjeen mukaisesti.
Tekninen rakenne ja turvallisuus

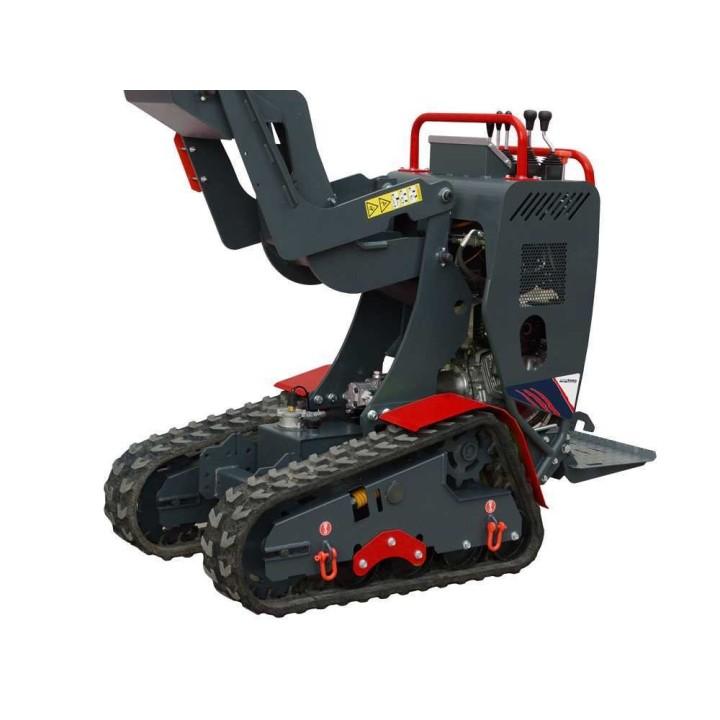

Alavaunu on suunniteltu pitämään koneen painopiste matalana. Rakenne on valmistettu hiiliteräksestä, jonka vähimmäispaksuus on 5 mm. Maavara on 16 cm, mikä helpottaa etenemistä epätasaisella alustalla.
Turvallisuutta lisäävät kaksi suoraan moottoriin laipallisesti kiinnitettyä OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysähdyttäessä kaltevalla alustalla ja estävät nopeuden kasvamisen alamäessä.
- Yanmar L100E -dieselmoottori, 10 HP
- Polttoainesäiliö 10 l ja sähkökäynnistys
- Hydrostaattinen voimansiirto
- Ajonopeus 2,5–3,5 km/h
- Orbitaalihydraulimoottorit, 200 cm³
- Kolminkertainen hammaspyöräpumppu
- Hydrauliöljysäiliö 16 l
- Enimmäiskaltevuus 30 prosenttia eli 17°
- Telaketjun leveys 200 mm
- Neljä telarullaa, joista kaksi on kallistuvia
Hallintalaitteet ja Industria 4.0 -näyttö
Hallintalaitteet on sijoitettu käyttäjän ohjausalueelle. Varustukseen kuuluu LCD-näyttö, LED-valojen kytkin, lavan kallistuksen ja yläkautta tapahtuvan tyhjennyksen vivut sekä moottorin kaasuvipu. Koneessa on myös hätäkatkaisin välitöntä pysäytystä varten ja tukikahva.
- 1: Käyttövivut
- 2: Hätäkatkaisin välitöntä pysäytystä varten
- 3: LCD-näyttö
- 4: LED-valojen kytkin
- 5: Etulevyn käyttövipu malliversioissa, joissa levy kuuluu varustukseen
- 6: Lavan kallistuksen käyttövipu
- 7: Yläkautta tapahtuvan tyhjennyksen käyttövipu
- 8: Kaksinopeusvipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
LCD-näytössä näkyvät moottorin kierrosluku, käyttötuntimittari ja akun jännite. Varustukseen kuuluu myös LED-valo, käyttäjän astinlauta ja avaimellinen sähkökäynnistys.
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 YEDH 4.0 |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Polttomoottori |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella alustalla | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Yanmar |
|---|---|
| Moottorin malli | L100E |
| Moottorityyppi | Diesel |
| Nimellisteho | 10 HP |
| Polttoaine | Diesel |
| Polttoainesäiliön tilavuus | 10 l |
| Käynnistys | Sähkökäynnistys avaimella |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteiston tyyppi | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajonopeudet | Portaaton |
| Ajonopeus | 2,5–3,5 km/h |
| Ohjaus | Käyttövivut |
Hydrauliikka ja varustelu
| Hydraulimäntä | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan materiaali | Metalli |
| Hydraulinen kallistussarja | Kyllä |
| Saksinosto | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Ohjauksen tehostus | Kyllä |
| Kallistuva telaketju | Kyllä |
| Telaketjun leveys | 200 mm |
| Telarullien kokonaismäärä | 4 |
| LED-valo | Kyllä |
| Kaarevat korotuslaidat | Ei |
| Moottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min, 3 000 rpm |
| Enimmäis-/käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
| Telaketjun askel | 72 mm |

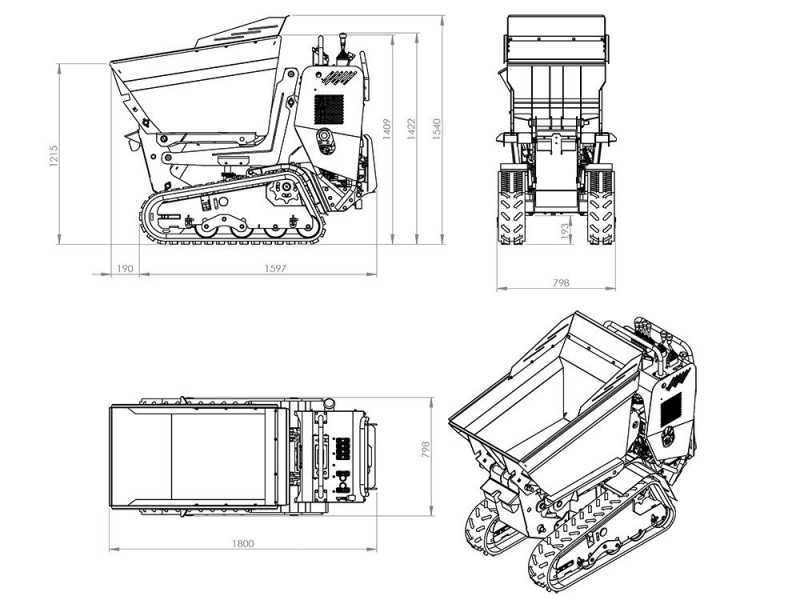

Mitat, paino ja toimitus

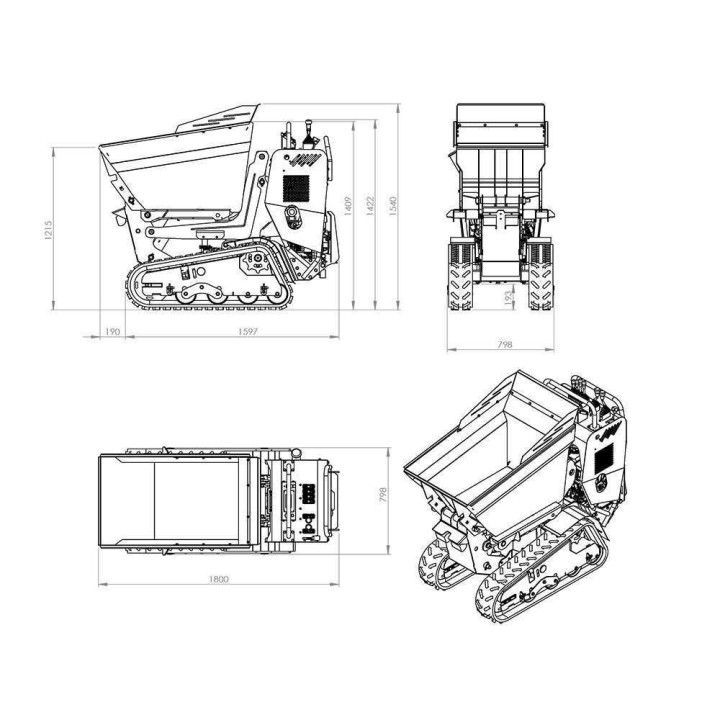

| Tuotteen mitat (L × S × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 640 kg |
| Pakkaus | Kuormalavalla |
| Puinen kuormalava turvallista kuljetusta varten | Kyllä |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon kuormaa dumper-kuljetuskone voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 800 kg. Enintään 30 prosentin eli 17° kaltevuudessa kantavuus on 600 kg.
Miten lava tyhjennetään?

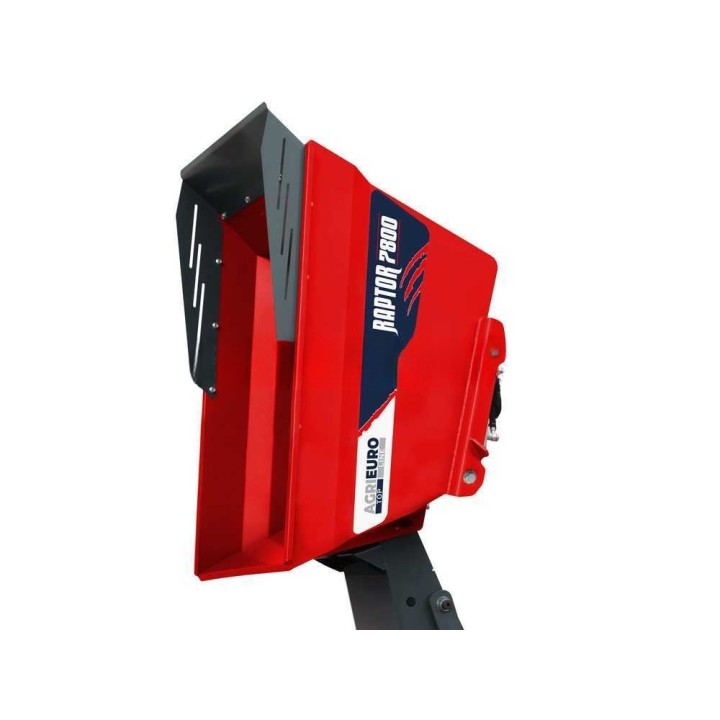

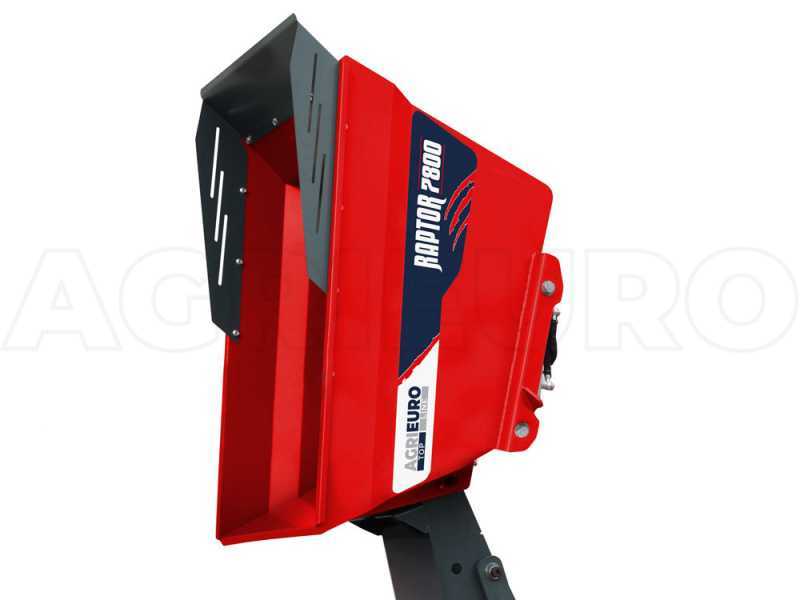

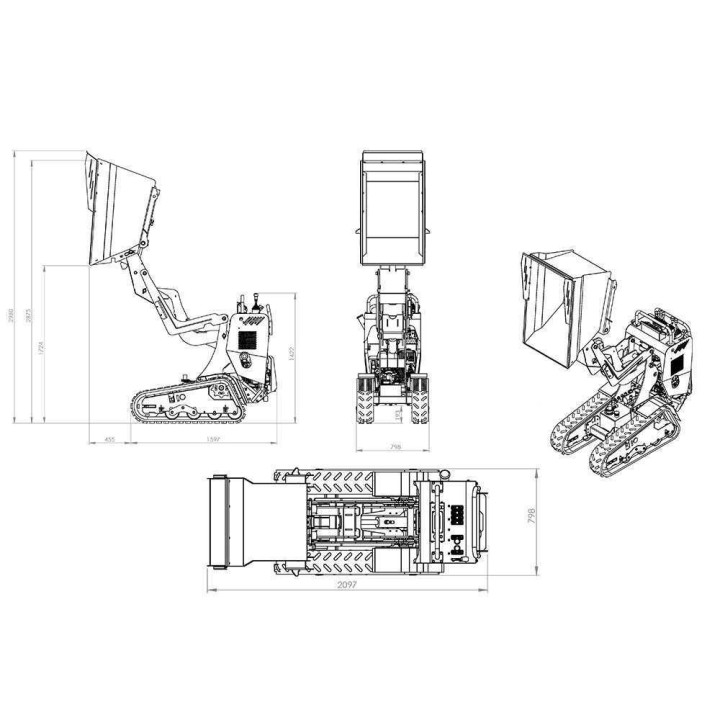

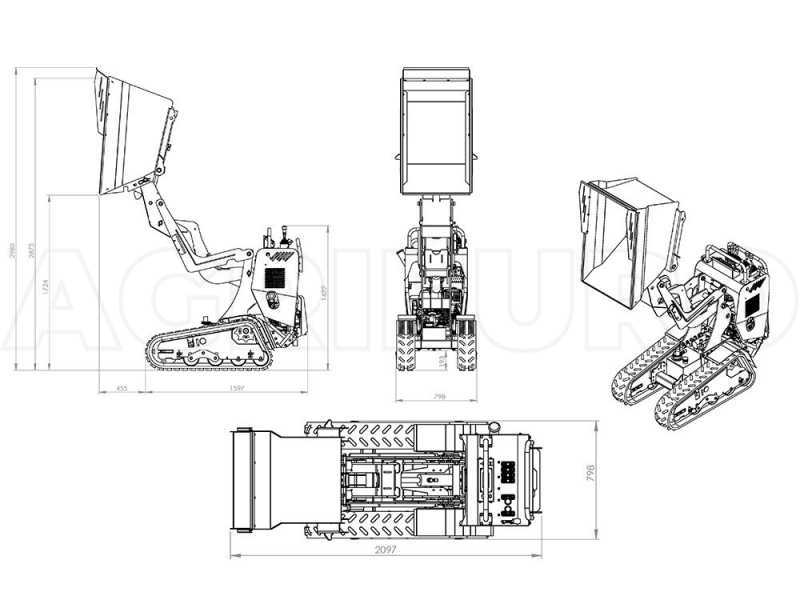

Metallinen dumper-lava tyhjennetään hydraulisesti yläkautta. Koneessa on hydraulinen lavan kallistus ja saksinosto.
Millainen moottori ja käynnistys koneessa on?
Koneessa on Yanmar L100E -dieselmoottori, jonka nimellisteho on 10 HP. Käynnistys tapahtuu avaimella sähköisesti, ja polttoainesäiliön tilavuus on 10 l.
Miten ajonopeutta säädetään?
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana. Ajonopeus on 2,5–3,5 km/h ja eteenpäinajonopeudet ovat portaaton.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 640 kg.
Mitä tietoja LCD-näyttö näyttää?
LCD-näytössä näkyvät moottorin kierrosluku, käyttötuntimittari ja akun jännite.
