GeoPorter 580 DHSL Hydro telavetoinen moottorikärry, 9 HP, hydraulinen pantograf-lava kuvat
GeoPorter 580 DHSL Hydro telavetoinen moottorikärry, 9 HP, hydraulinen pantograf-lava

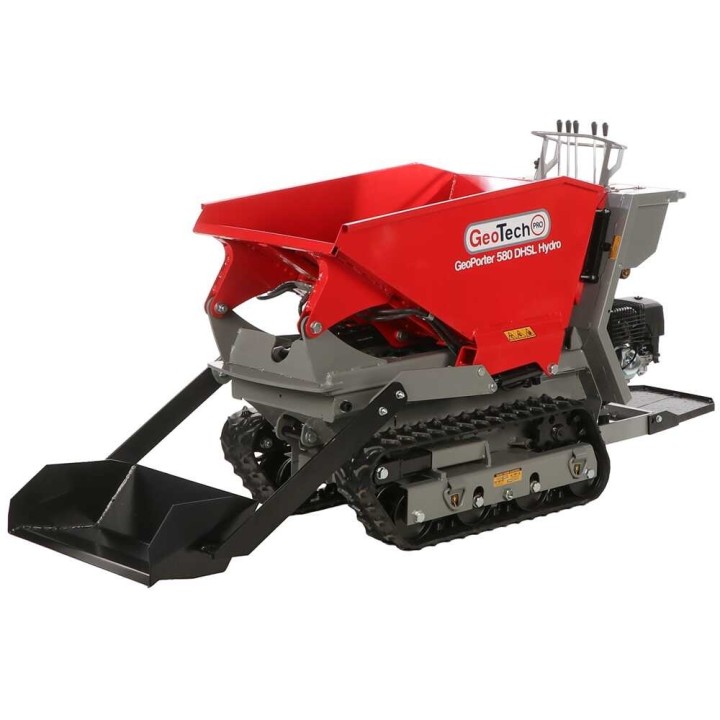

Telavetoinen GeoPorter 580 DHSL Hydro kuljettaa enintään 500 kg kuormia, ja siinä on 9 HP:n bensiinimoottori, hydrostaattinen voimansiirto sekä hydraulisesti korotettava dumper-lava.
Tela-alustainen kuljetuskoneisto raskaaseen materiaalinsiirtoon
GeoPorter 580 DHSL Hydro on telavetoinen moottorikärry rakennus-, maa- ja metsätalouden materiaalien siirtämiseen haastavilla ja kaltevilla alustoilla. Loncin G270F -bensiinimoottori on yksisylinterinen, nelitahtinen ja 270 cm³:n iskutilavuudella varustettu. Nimellisteho on 9 HP ja kantavuus tasaisella alustalla enintään 500 kg.
Koneessa on metallinen dumper-lava, hydraulinen pantografikorotus ja edessä teräksinen lastauskauha. Hydrostaattinen voimansiirto mahdollistaa tasaisen nopeudensäädön, ja telasto on varustettu keinuvilla teloilla sekä kelluvilla rullilla.
Tekniset pääominaisuudet
Telavetoinen rakenne ja käyttötarkoitus
Vahvistetulla teräsrungolla varustettu GeoPorter 580 DHSL Hydro on tarkoitettu raskaiden kuormien kuljettamiseen epätasaisessa maastossa. Telaveto tukee etenemistä rakennus-, maa- ja metsätalouden työympäristöissä.
- Metallinen ja vahvistettu dumper-lava
- Integroitu teräksinen etukuormain
- Hydrostaattinen voimansiirto
- Erilliset hallintavivut teloille, lavalle ja kuormaimelle
- Ilmoitettu kantavuus tasaisella alustalla 500 kg
Telaston rullien sivusuojat auttavat suojaamaan mekaanisia osia kiviltä ja roskilta. Kiristysjärjestelmän palautusjouset on tarkoitettu vähentämään telan ja voimansiirron vaurioitumisen riskiä vieraan materiaalin päästessä telastoon.

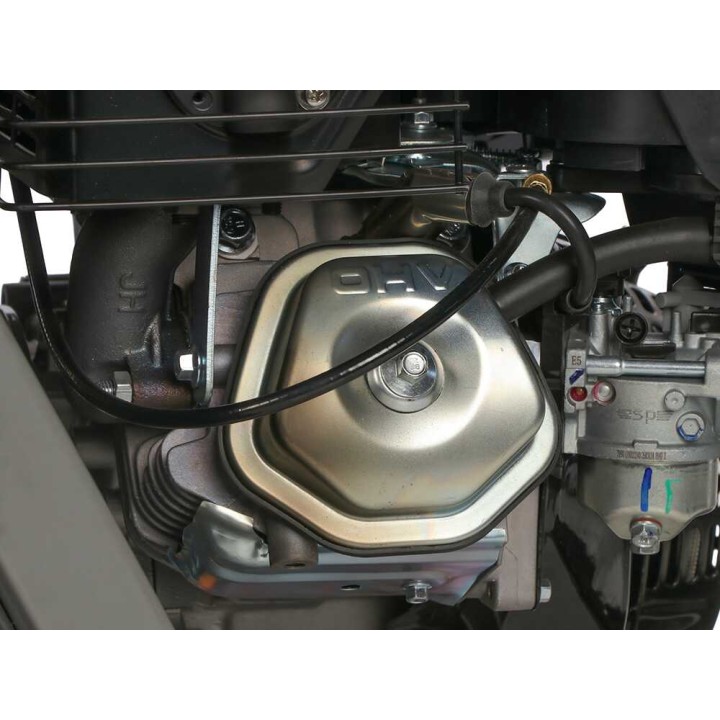

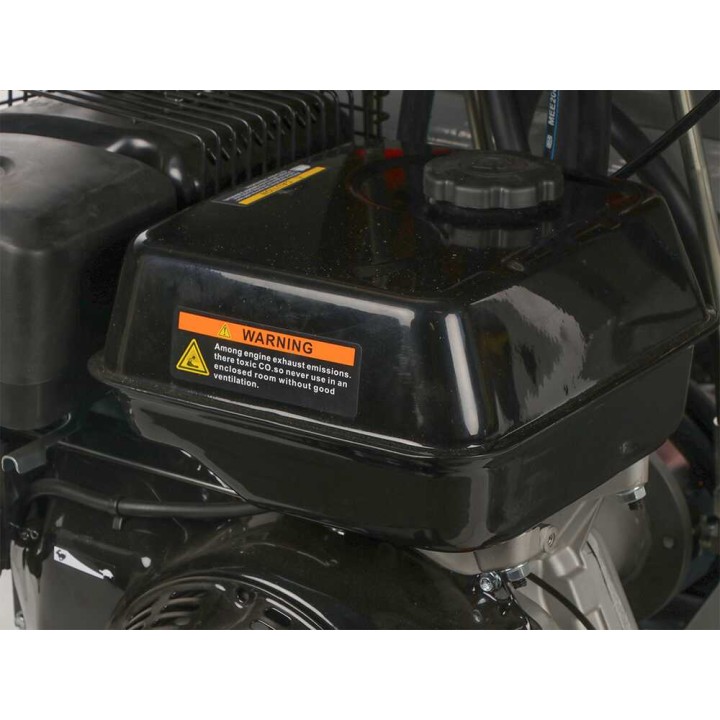

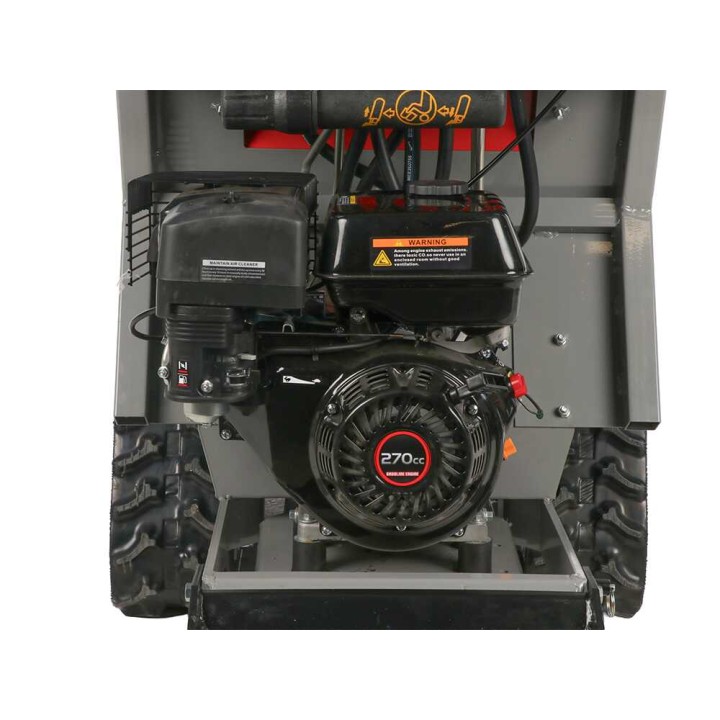

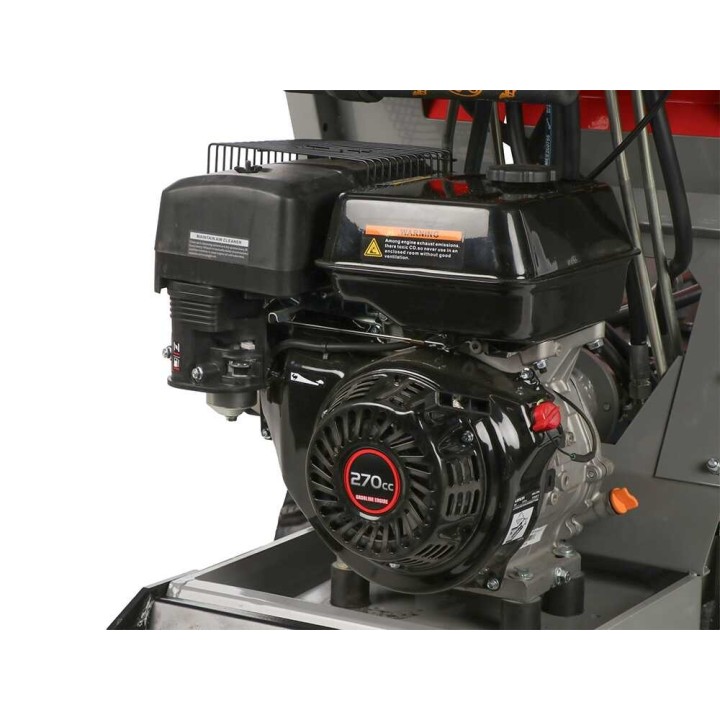

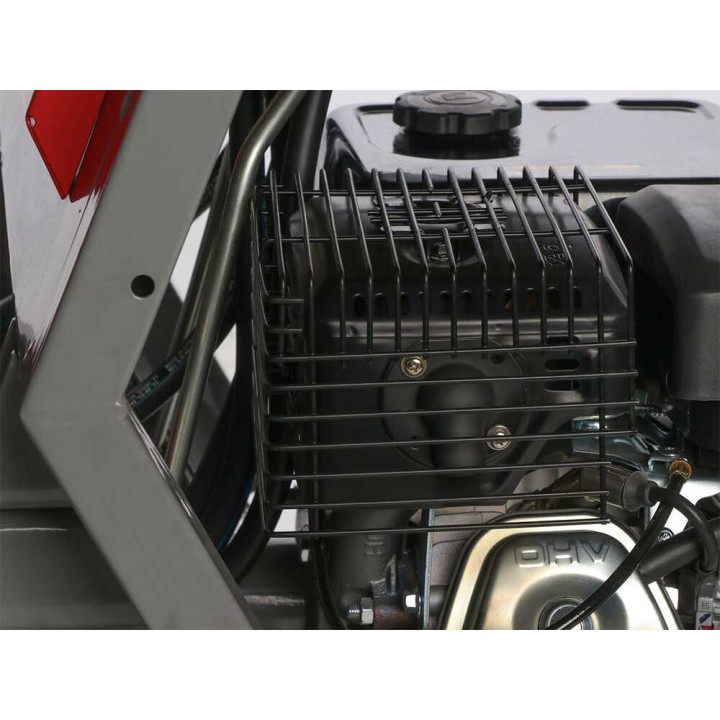

Loncin G270F -bensiinimoottori
Loncin G270F on yksisylinterinen, nelitahtinen OHV-bensiinimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Sylinteri on valurautaa, ja moottorissa on yläpuoliset venttiilit sekä automaattinen dekompressio.
- Moottorityyppi: yksisylinterinen nelitahtinen OHV
- Polttoaine: bensiini
- Iskutilavuus: 270 cm³
- Nimellisteho: 9 HP
- Polttoainesäiliö: 6 l
- Moottoriöljysäiliö: 0,95 l
- Käynnistys: narukäynnistin
Moottori toimitetaan ilman moottoriöljyä. Moottorin öljymäärä on tarkistettava ja käyttöohje luettava ennen ensimmäistä käynnistystä.

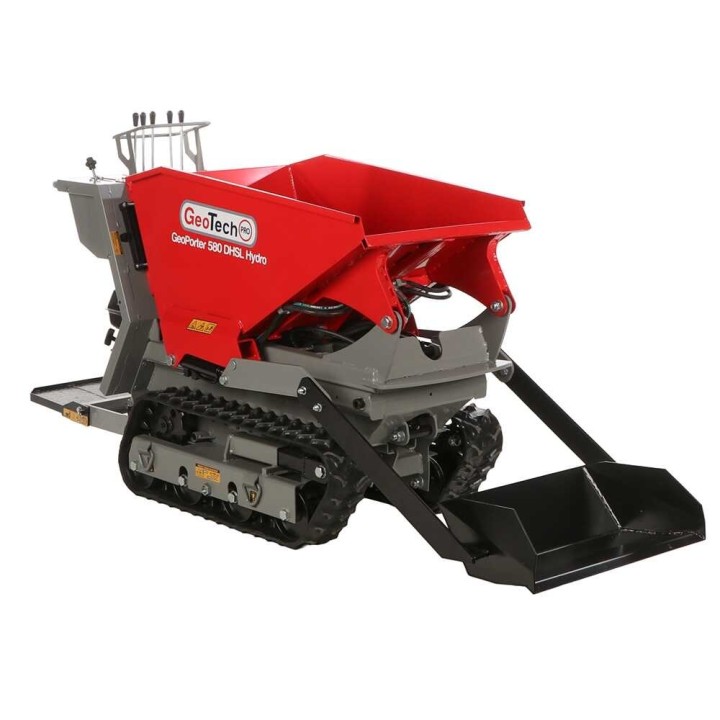

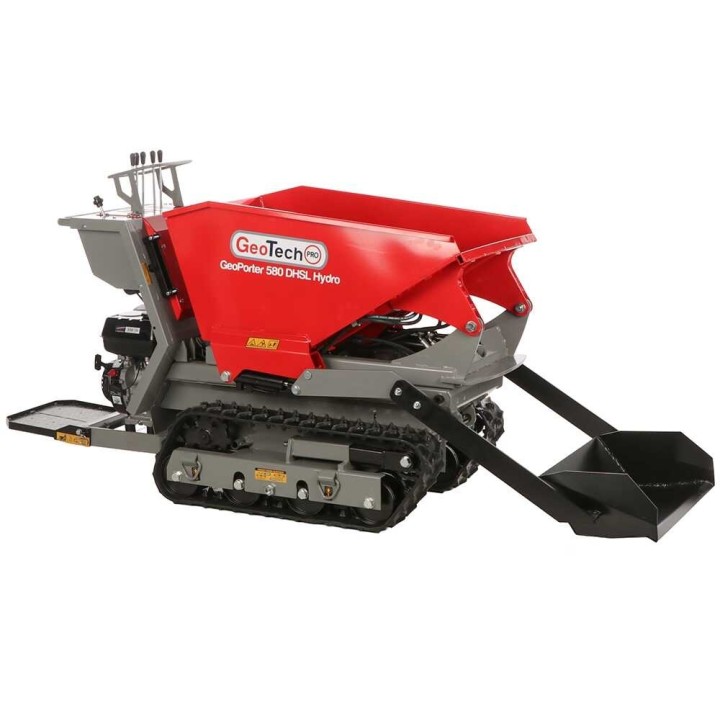

Etukuormain
Integroitu etukuormain toimii hydraulisesti ja helpottaa maan, hiekan ja soran lastaamista lavalle. Kuormainta käytetään hallintapaneelin omalla vivulla.
- Kuormaimen paksuus: 4 mm
- Kuormaimen mitat: 68 × 43 cm
- Liikekulma: 100°
- Hydraulinen käyttö hallintavivulla

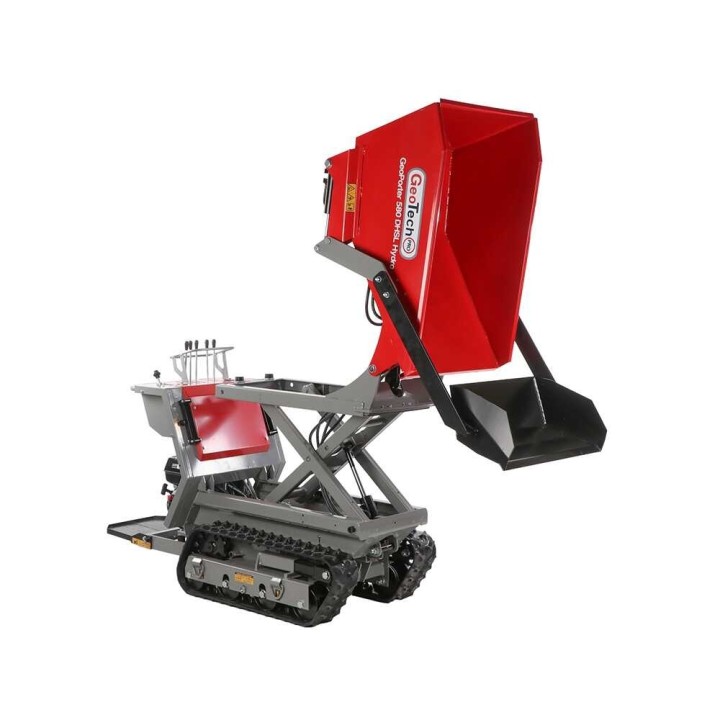

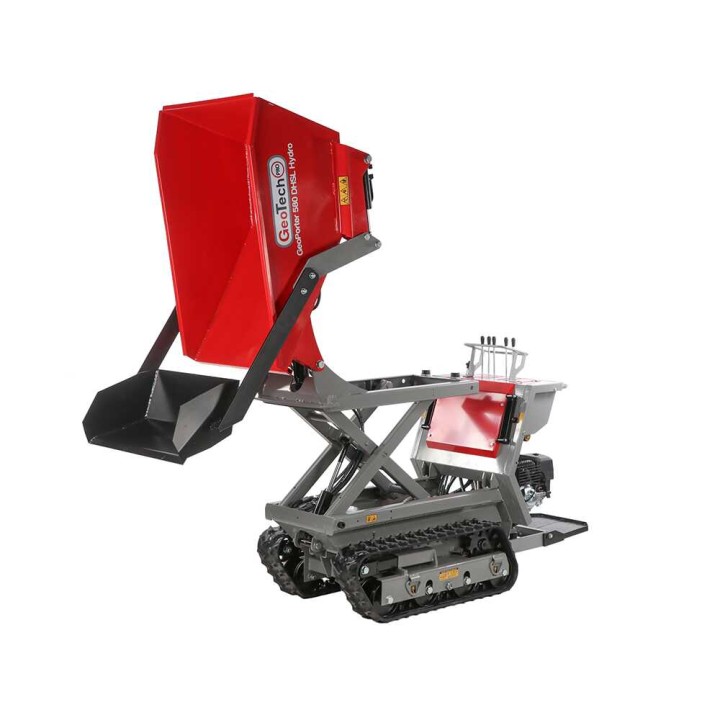

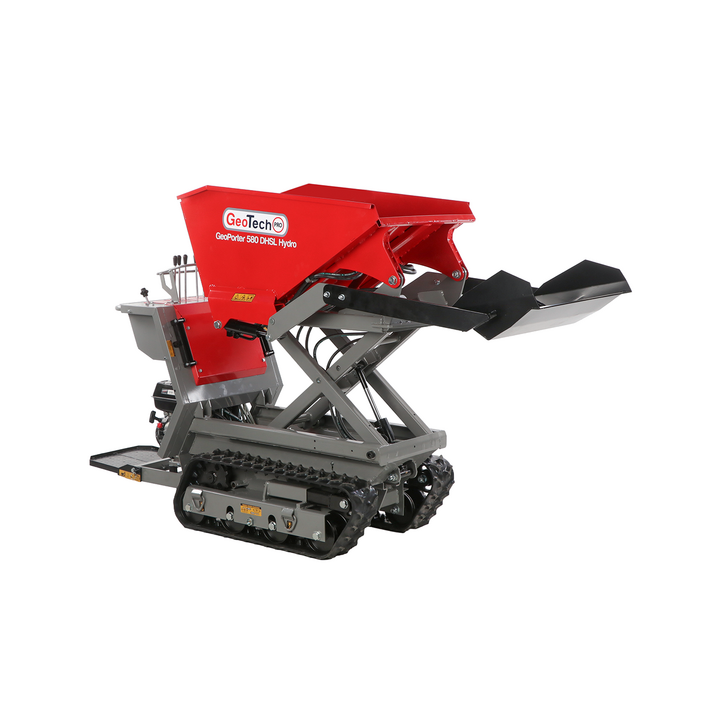

Pantografilla korotettava lava
Dumper-lava nousee kaksinkertaisen pantografimekanismin avulla, joten kuorma voidaan nostaa ja laskea eri korkeuksille. Lavan pohjan etäisyys maasta on 94 cm ja suurimmillaan 142 cm.
Korotettava lava on tarkoitettu ainoastaan kuormien nostamiseen. Lastaustasoa saa käyttää vain moottorin ollessa käynnissä, jotta hydraulijärjestelmässä säilyy tarvittava paine.

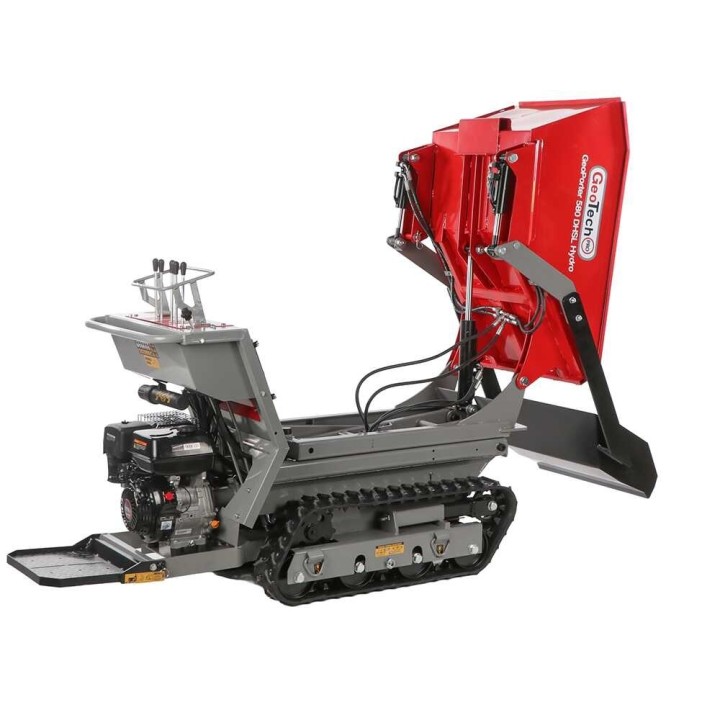

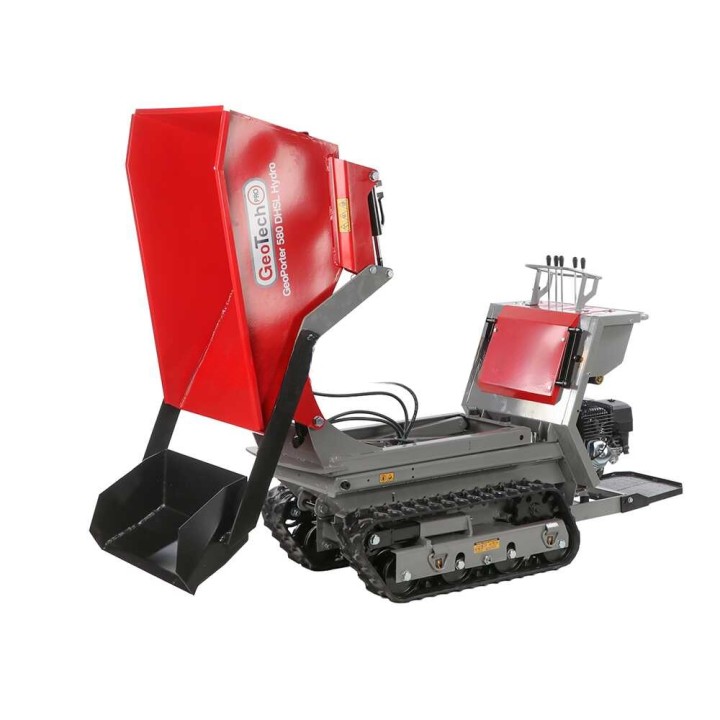

Hydraulisesti kipattava dumper-lava
Teräksinen lava on vahvistettu alaosan putkimaisilla poikkituilla. Rakenne on suunniteltu kuormituksia varten, ja matala lastaustaso helpottaa kuorman käsittelyä.
- Lavan materiaali: teräs
- Lavan paksuus: 3 mm
- Kantavuus tasaisella alustalla: 500 kg
- Lavan mitat: 108,9 × 69,2 × 47,8 cm
- Dumper-tyyppinen hydraulinen kippaus
Hydraulinen nostopiiri
Hydraulipiiri nostaa lavaa hallintapaneelin vipujen avulla. Kokonaisuuteen kuuluvat hydraulipumppu, jakoventtiili, lavan nostosylinteri, kuormaimen sivusylinterit ja pantografin alempi mäntä.
- Hydraulipumppu
- Hallintavivulla käytettävä jakoventtiili
- Vankka lavan nostosylinteri
- Sivuttaiset hydraulisylinterit kuormaimelle
- Alemmalla männällä toimiva pantografimekanismi
- Hydrauliöljysäiliö
Hydrostaattinen voimansiirto
Hydrostaattisessa voimansiirrossa nopeutta säädetään vivulla tai käyttöpolkimella ilman mekaanista vaihteenvaihtoa. Pumppu siirtää öljyn säiliöstä teloilla sijaitsevaan voimansiirtokoteloon, joka liikuttaa telastoa.
Portaaton nopeudensäätö helpottaa etenemisen sovittamista ympäristöön ja työtilanteeseen. Ohjaus tapahtuu hallintavivuilla.
Keinuvat telat ja telasto
Keinuvassa telastossa kaksi keskirullaa liikkuu esteiden mukaan. Rakenne auttaa säilyttämään telan kosketuksen alustaan epätasaisessa maastossa. Kumitelat on valmistettu vahvistetusta erikoiskumista, ja niiden kuviointi tukee pitoa eri pinnoilla.
- Telan leveys: 160 mm
- Telan tukipituus: 1 060 mm
- Telaston kokonaisleveys: 73 cm
- Rullien kokonaismäärä: 4
- Kelluvat rullat
- Keinuvat telat
Hallintalaitteet ja turvallisuuteen liittyvät yksityiskohdat
Hallintalaitteet on sijoitettu käyttövivuille ja niiden yhteydessä on ohjauskaavio. Telaketjuja voidaan ohjata erillisillä vivuilla, ja kuormaimelle, lavalle, pantografille sekä kaasulle on omat hallintalaitteensa.
- Vasen vipu: etukuormaimen nosto ja lasku
- Toinen vipu vasemmalta: lavan kippaus
- Kaksi keskimmäistä vipua: telaketjujen ohjaus
- Oikeanpuoleinen vipu: pantografin nosto ja lasku
- Kaasuvipu: moottorin kierrosluvun säätö
Koneessa on kuljettajan astinlauta, seisontajarrut, pehmeä kumipäällysteinen kädensija ja ohjaustehostettu kääntö. Huoltotöiden aikana käytetään turvallisuustukia, jotka asetetaan lavan ja pantografin männille.
Toimitukseen sisältyvät varusteet
- Kaksi 4-tahtimoottoriöljypulloa
- Käyttöohje
- Puinen kuljetuslava
Kone toimitetaan alkuperäisessä lavapakkauksessa. Vaihteistoöljy toimitetaan täytettynä, mutta öljymäärät on aina tarkistettava ennen käynnistystä käyttö- ja huolto-ohjeen mukaisesti. Moottori toimitetaan ilman moottoriöljyä.
Tekniset tiedot
Yleiset tiedot
| Malli | GeoPorter 580 DHSL Hydro |
|---|---|
| Rakenne | Telavetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Suurin ilmoitettu kaltevuus | 25 % |
| Lavan tyyppi | Dumper |
| Lavan materiaali | Metalli |
| Hydraulinen kippaus | Kyllä |
| Pantografikorotus | Kyllä |
| Lavan sisämitat | 108,9 × 69,2 × 47,8 cm |
| Lavan hyötykorkeus | 47,8 mm |
| Käynnistys | Narukäynnistin |
| Valmistusmaa | Kiina |
Moottori
| Merkki | Loncin |
|---|---|
| Malli | G270F |
| Tyyppi | Yksisylinterinen nelitahtinen OHV |
| Sylinteri | Valurauta |
| Iskutilavuus | 270 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Voitelu | Öljykylpy |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 6 l |
| Öljysäiliö | 0,95 l |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Eteenpäinajon nopeudet | Portaaton |
| Käyttö | Hallintavivut |
Varustelu ja telasto
| Hydraulisylinteri | Kyllä |
|---|---|
| Lavan paksuus | 3 mm |
| Hydraulinen kippisarja | Kyllä |
| Etukuormain | Kyllä |
| Kuljettajan astinlauta | Kyllä |
| Seisontajarrut | Kyllä |
| Ohjaustehostettu kääntö | Kyllä |
| Keinuvat telat | Kyllä |
| Telan leveys | 160 mm |
| Telan tukipituus | 1 060 mm |
| Kelluvat rullat | Kyllä |
| Rullien määrä | 4 |
| Kumipäällysteinen kädensija | Kyllä |
Toimitus ja mitat
| Käyttöohje | Kyllä |
|---|---|
| Moottoriöljypullot | 2 kpl |
| Tuotteen mitat (P × L × K) | 254 × 78 × 120 cm |
| Nettopaino | 475 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat (P × L × K) | 170 × 80 × 130 cm |
| Pakkauspaino | 535 kg |
| Toimitus hydraulisella lavanostimella | Kyllä |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta

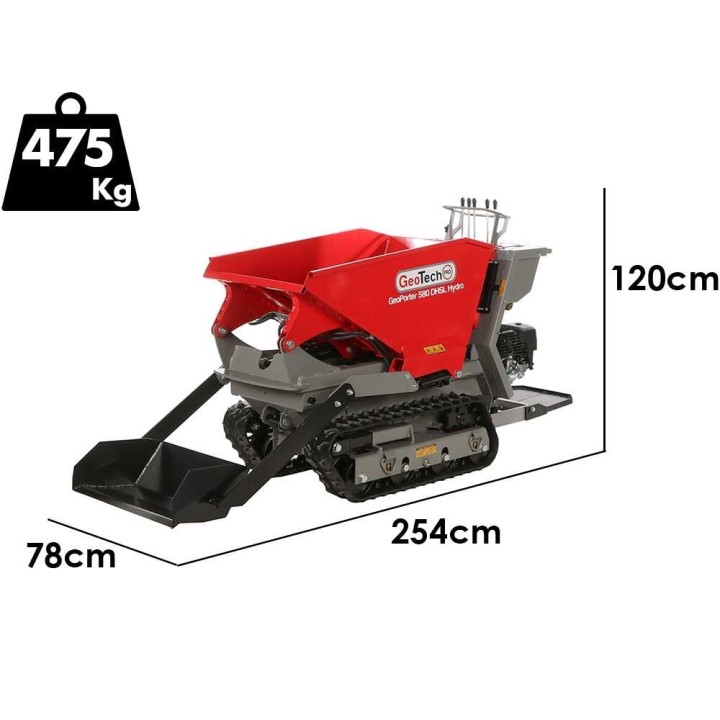

Mitkä ovat GeoPorter 580 DHSL Hydron mitat ja paino?
Tuotteen mitat ovat 254 × 78 × 120 cm ja nettopaino 475 kg. Pakkausmitat ovat 170 × 80 × 130 cm ja pakkauspaino 535 kg.
Kuinka suuren kuorman moottorikärry voi kuljettaa?
Kantavuus tasaisella alustalla on enintään 500 kg. Suurin ilmoitettu kaltevuus on 25 %.
Millainen moottori ja polttoainejärjestelmä koneessa on?
Koneessa on Loncin G270F -yksisylinterinen nelitahtinen OHV-bensiinimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Polttoainesäiliön tilavuus on 6 l ja moottoriöljysäiliön 0,95 l. Moottori käynnistetään narukäynnistimellä ja toimitetaan ilman moottoriöljyä.
Miten lavaa ja etukuormainta käytetään?
Lavan kippaus ja pantografikorotus toimivat hydraulisesti hallintavivuilla. Etukuormain toimii hydraulisesti omalla hallintavivullaan, ja sen mitat ovat 68 × 43 cm sekä liikekulma 100°.
Mitä toimitukseen sisältyy ja miten kone toimitetaan?
Toimitukseen sisältyvät käyttöohje, kaksi 4-tahtimoottoriöljypulloa ja puinen kuljetuslava. Kone toimitetaan alkuperäisessä lavapakkauksessa hydraulisella lavanostimella, ja kokoamisaika on 5 minuuttia.
