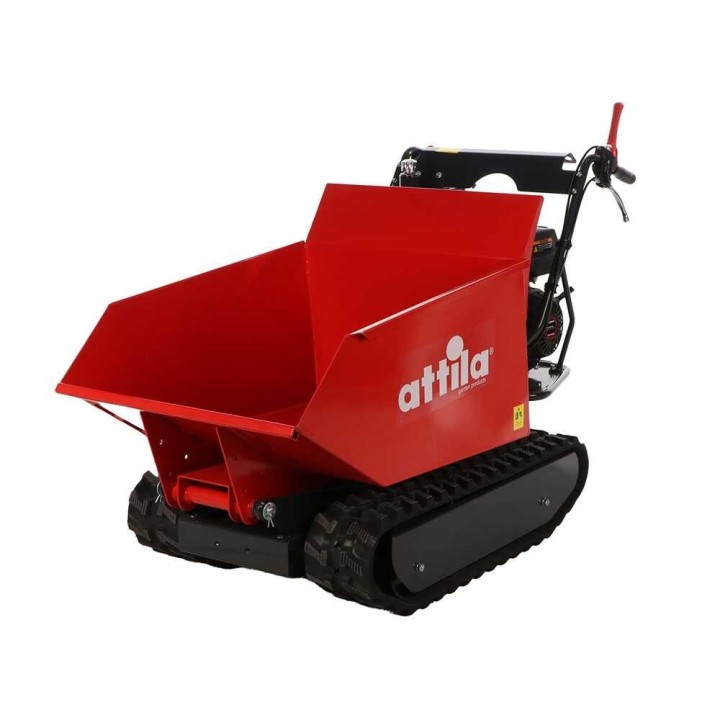

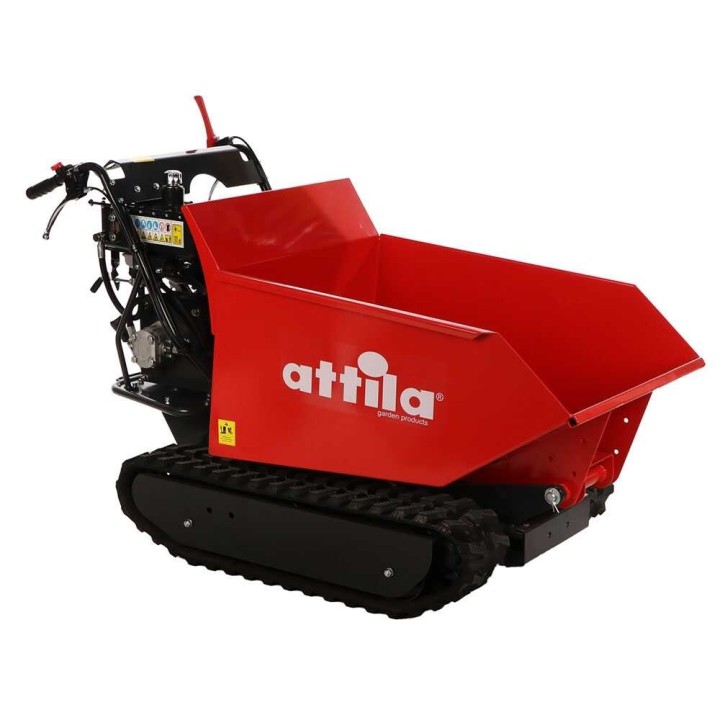

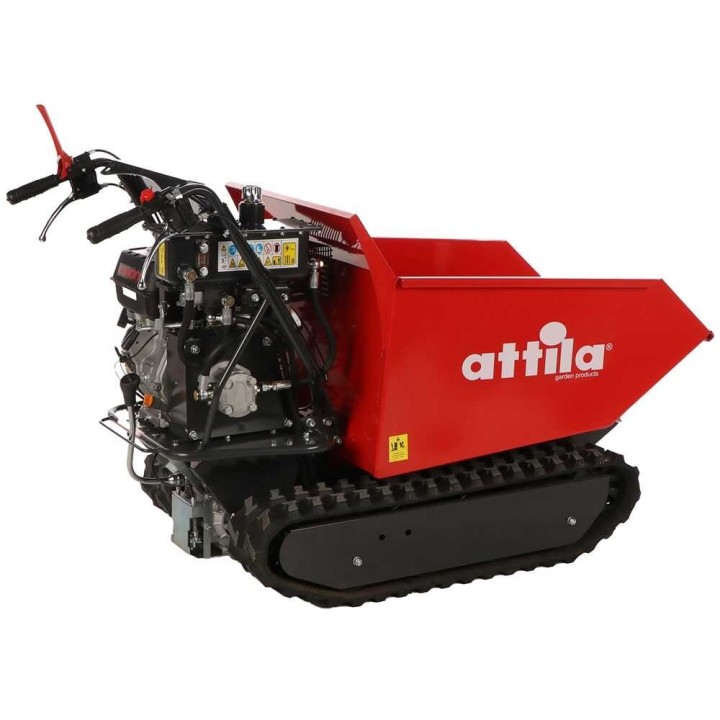

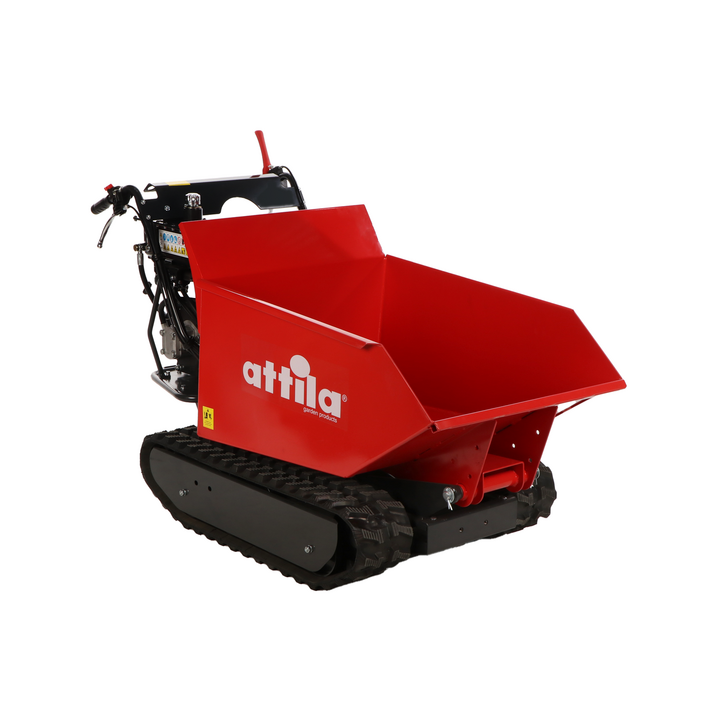

Attila ATT 500 D-L telaketjudumpperi, 500 kg, Loncin 9 HP, hydraulinen kippilava
Telaketjudumpperi 500 kg kuormille, Loncin 9 HP:n 4-tahtimoottorilla, hydraulisesti kipattavalla dumper-lavalla ja 3 + 1 -vaihteistolla.
ATT 500 D-L -telaketjudumpperi raskaille kuormille
Attila ATT 500 D-L on bensiinikäyttöinen telaketjudumpperi maatalouden, rakennustöiden ja metsätöiden materiaalikuljetuksiin. Kantavuus on 500 kg, ja Loncin G270F -nelitahtimoottorin iskutilavuus on 270 cm³ sekä nimellisteho 9 HP.
Telaketjut parantavat pitoa ja vakautta haastavassa maastossa. Dumper-lavassa on hydraulinen kippitoiminto, ja vaihteistossa on kolme eteenpäin- ja yksi peruutusvaihde.
Tekniset pääominaisuudet

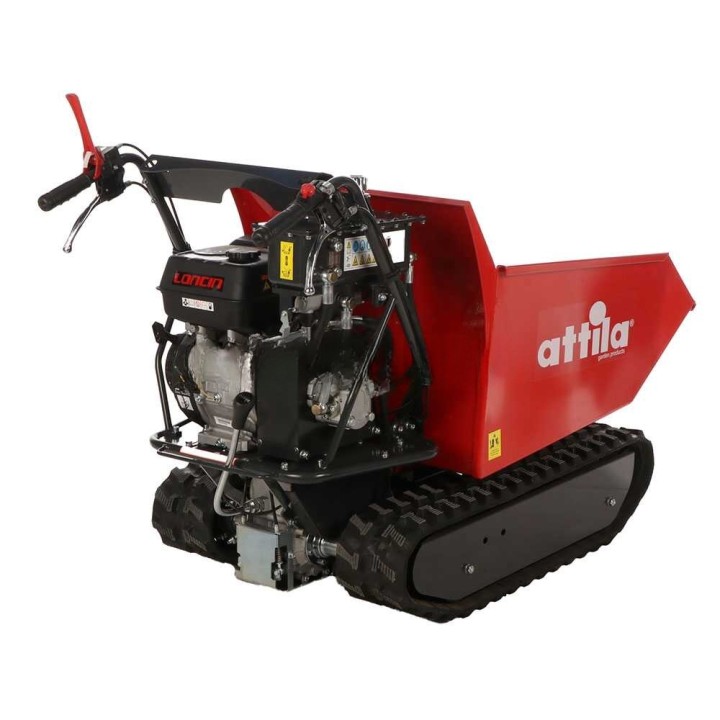

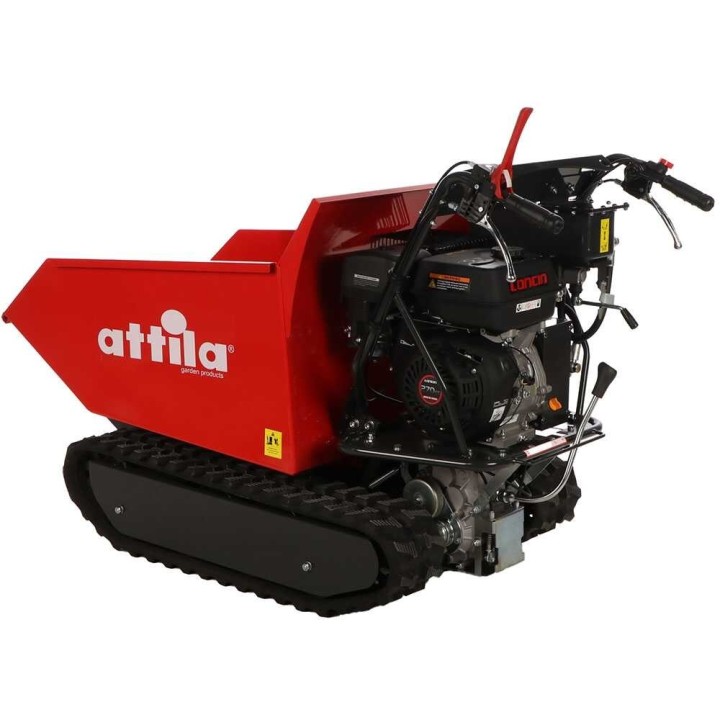

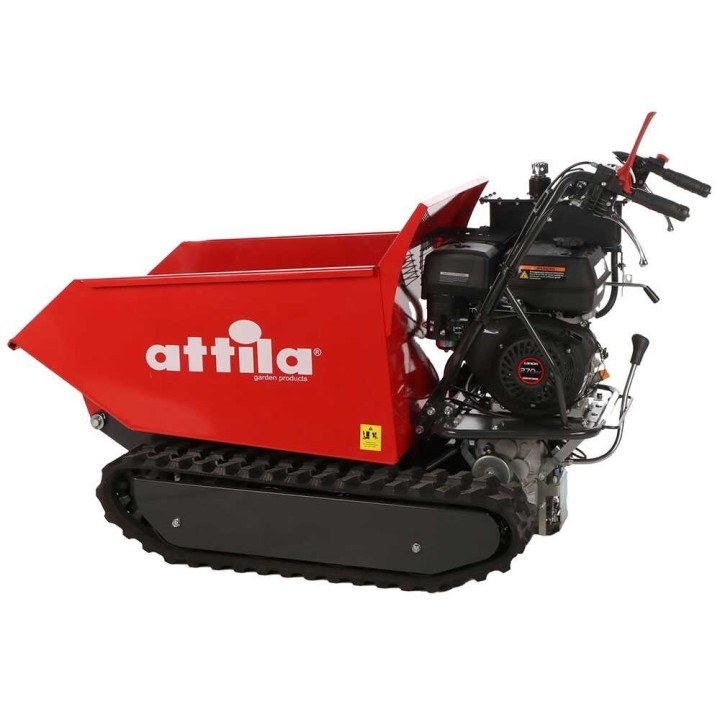

Telaketjudumpperi ATT 500 D-L
ATT 500 D-L on telaketjuilla varustettu moottorikäyttöinen kuljetuslaite, jonka kantavuus on 500 kg. Telaketjut soveltuvat käyttöön myös kaltevilla, epätasaisilla ja pehmeillä alustoilla. Suurin ilmoitettu kaltevuus on 25 %.
Dumper-lavan hydraulinen kippaus helpottaa kuorman tyhjentämistä. Kolme eteenpäin suuntautuvaa vaihdetta ja yksi peruutusvaihde mahdollistavat nopeuden sovittamisen työtilanteeseen.
- Kantavuus: 500 kg
- Moottori: Loncin, 4-tahti, 270 cm³, 9 HP
- Vaihteisto: 3 eteenpäin + 1 peruutus
- Lava: dumper-tyyppinen, hydraulisesti kipattava

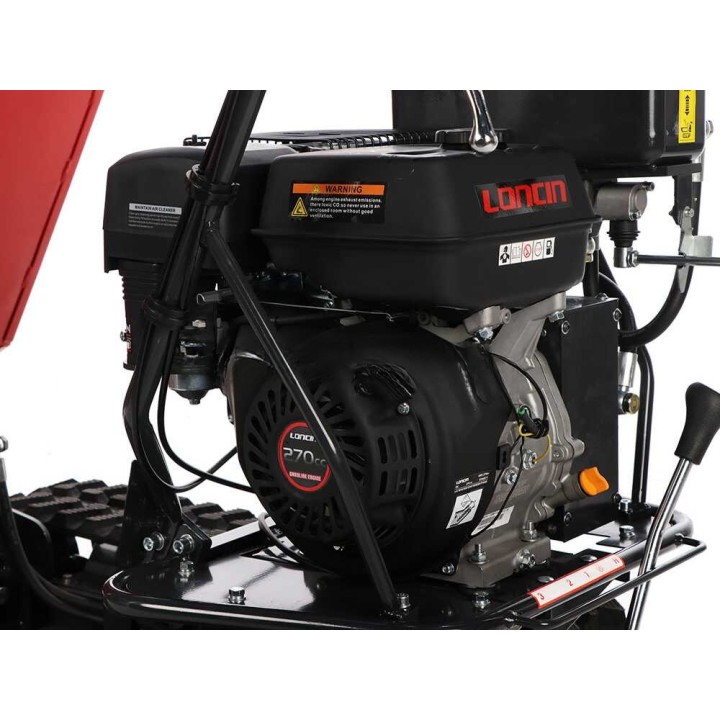

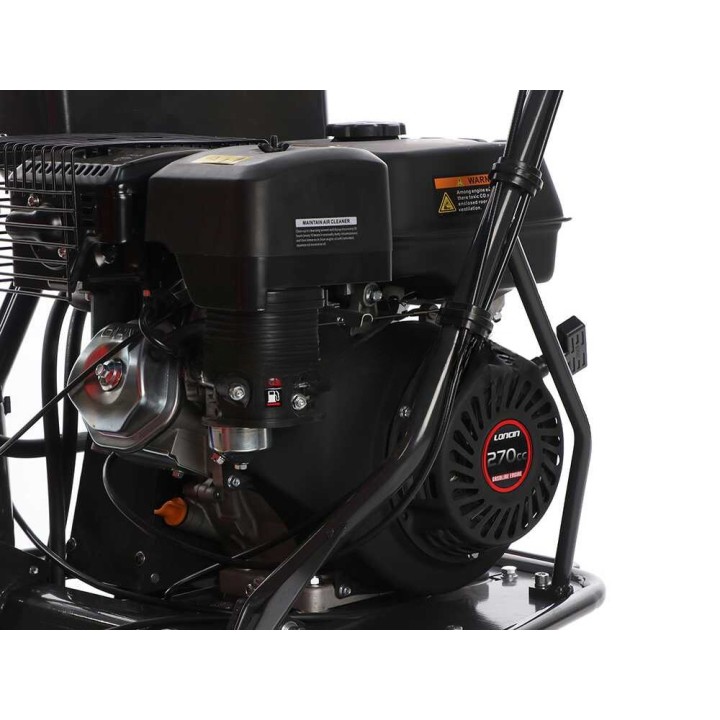

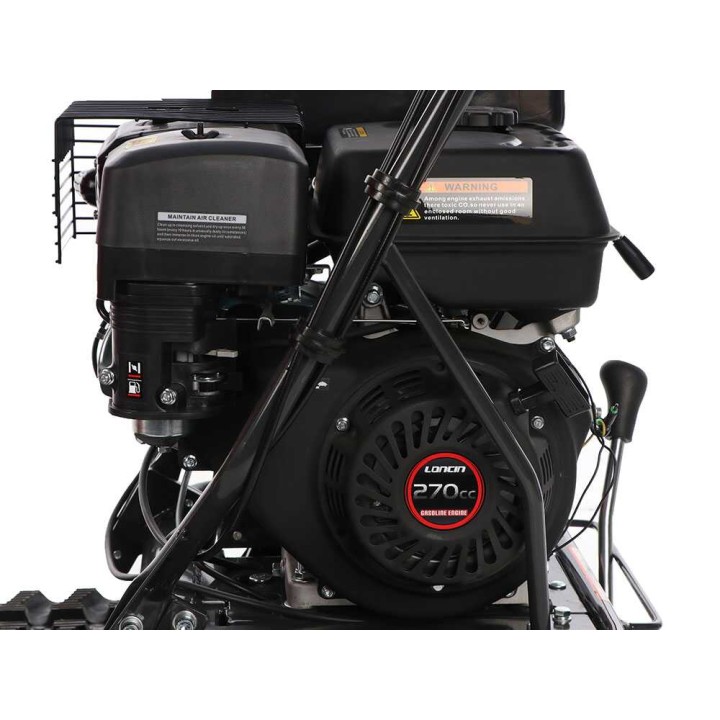

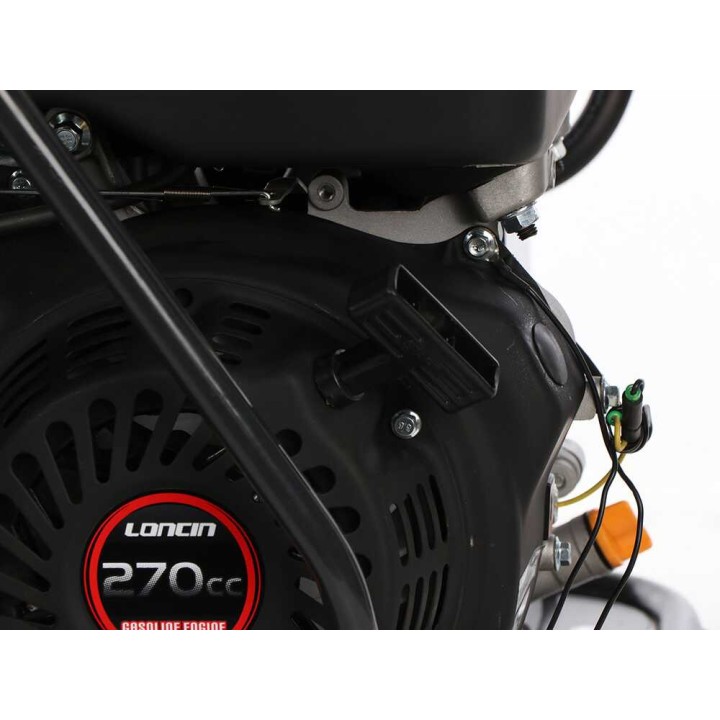

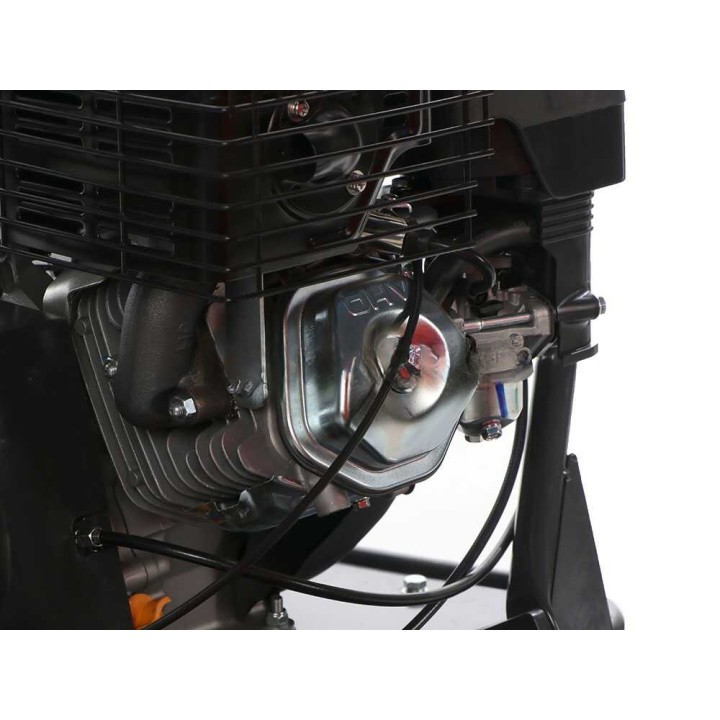

Loncin G270F -moottori
Loncin G270F on yksisylinterinen 4-tahtinen OHV-bensiinimoottori. Sen iskutilavuus on 270 cm³ ja ilmoitettu teho 9 HP. Sylinteri on valurautaa.
Moottorissa on automaattinen puristuksenpoisto sekä narukäynnistys. Automaattinen polttoaineen esisyöttö helpottaa käynnistämistä.
- Yksisylinterinen 4-tahtimoottori, OHV
- Iskutilavuus 270 cm³
- Teho 9 HP
- Bensiini käyttövoimana
- Roiskevoitelu öljykylvyssä
- Automaattinen puristuksenpoisto
Vaihteisto, seisontajarrut ja voimansiirto
Suurikokoinen mekaaninen vaihteisto käyttää öljykylvyssä toimivia hammaspyöriä. Vaihteistossa on kolme eteenpäin- ja yksi peruutusvaihde, joita käytetään vaihdevivulla.
Seisontajarrut ovat yhteydessä vaihteistoon ja kytkeytyvät automaattisesti hallintalaitteiden vapautuessa. Vapaalle jätetty kone pysyy paikallaan myös jyrkässä rinteessä lähdemateriaalissa ilmoitetulla tavalla.
Voimansiirto mahdollistaa ohjaamisen vaikuttamalla yksittäiseen telaketjuun ja pysäyttämällä sen pyörimisen. Ennen käynnistystä öljytasot on tarkistettava käyttö- ja huolto-ohjeiden mukaisesti.
Telaketjut, telasto ja runko
Vahvistetusta erikoiskumista valmistetut telaketjut tarjoavat pitoa erilaisilla alustoilla. Telaketjun leveys on 180 mm, ja telastossa on neljä rullaa.
Telaketjun takapään terävämpi, tankkimaista rakennetta muistuttava kulma helpottaa portaiden ja muiden esteiden ylittämistä. Matala painopiste tukee vakautta työn aikana.
Vahvasta paksuseinäisestä teräsputkirungosta valmistettu rakenne rajoittaa tärinää ja melua. Moottorin ja voimansiirron sijoittelu helpottaa huoltotoimia.

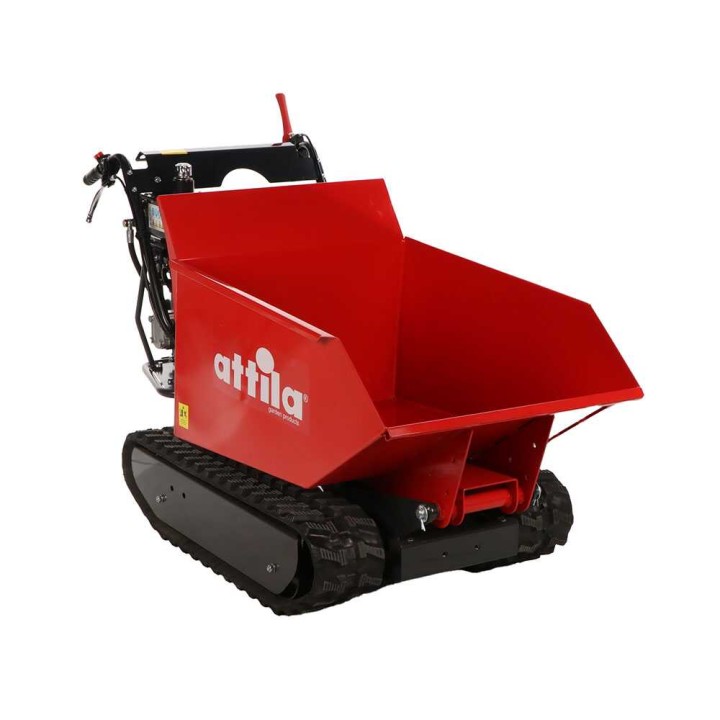

Hydraulisesti kipattava dumper-lava
Lava on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkipalkeilla. Hitsattu ja reiätön rakenne on tiivis, joten lava soveltuu myös runsaasti nestettä sisältävien materiaalien kuljettamiseen.
Kuormataso sijaitsee lähellä maata, mikä helpottaa lastaamista ja purkamista sekä pitää koneen painopisteen matalana. Lavan mitat ovat 950 × 680 × 465 mm.
Rungon alle sijoitettu hydraulisylinteri avustaa kippaamista ja pitää lavan kippiasennossa. Kippaus käynnistetään vivulla. Hydraulisäiliön tilavuus on 3 litraa, ja kone toimitetaan ilman hydrauliöljyä. Suositellut öljyt ovat 10WAW32, ASLEH-150 tai ISO32.
Hallintalaitteet
Hallintalaitteet on suunniteltu helposti käytettäviksi. Punainen ajon aktivointivipu toimii vapautettuna myös jarruna. Alemmat vivut ohjaavat oikeaa ja vasenta telaketjua erikseen.
Ohjaus on säädettävissä vivun liikkeen mukaan. Kun toista vipua vedetään vain osittain, kyseinen telaketju pysähtyy osittain, mikä mahdollistaa hallitun kääntymisen ilman äkillisiä liikkeitä.
- A: Punainen ajon aktivointivipu ja jarrutoiminto
- B: Oikean telaketjun ohjausvipu
- C: Vasemman telaketjun ohjausvipu
- D: Kaasuvipu
- E: Käynnistyspainike
Toimitukseen sisältyy
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Sytytystulpan avainsarja
Kone toimitetaan alkuperäispakkauksessa ja valmiiksi koottuna.
Varusteet ja käyttöohje
Toimitukseen sisältyvä käyttöohje sisältää tuotteen käyttö- ja huoltotiedot. Mukana toimitetaan myös sytytystulpan avainsarja.
Tekniset tiedot
Yleiset tiedot
| Malli | ATT 500 D-L |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Suurin kaltevuus | 25 % |
| Lavatyyppi | Dumper |
| Lavan kippaus | Hydraulinen |
| Lavan mitat | 95 × 68 × 46,5 cm |
| Ohjauksen tehostus | Kyllä |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Moottorin merkki | Loncin |
|---|---|
| Moottorimalli | G270F |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 270 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuksenpoisto | Automaattinen |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Vaihteiston rakenne | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäinvaihteet | 3 |
| Peruutusvaihteet | 1 |
| Vaihteet yhteensä | 3 + 1 |
| Käyttö | Vaihdevipu |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Ohjauksen tehostus | Kyllä |
| Telaston rullat | 4 |
| Narukäynnistys | Kyllä |
| 4-tahtimoottorin öljypullot | Kyllä, 2 kpl |
| Käyttöohje | Kyllä |
| Sytytystulpan avainsarja | Kyllä |
Mitat, paino ja toimitus

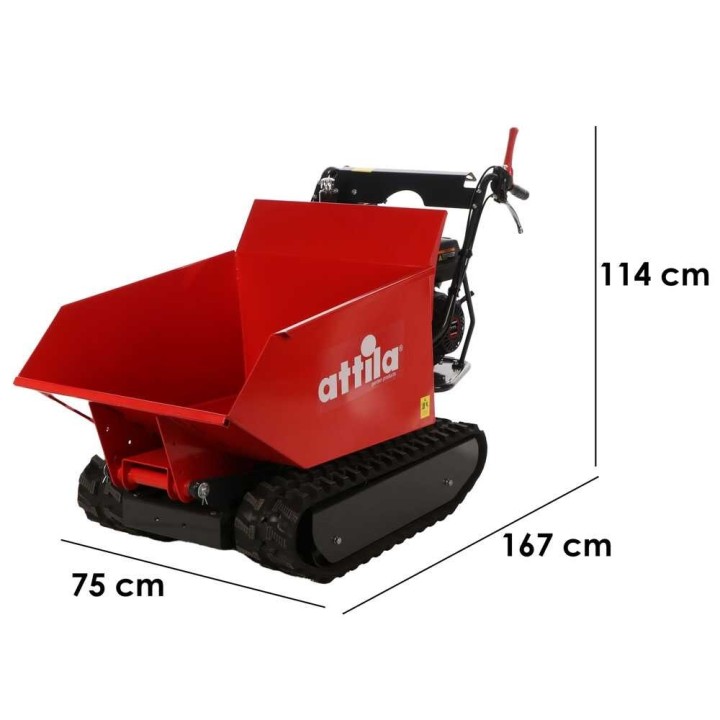

| Tuotteen mitat (P × L × K) | 167 × 75 × 114 cm |
|---|---|
| Nettopaino | 275 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat (P × L × K) | 170 × 76 × 113 cm |
| Bruttopaino pakkauksineen | 310 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoonpanotila | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman telaketjudumpperi voi kuljettaa?
Kantavuus on 500 kg. Suurin ilmoitettu kaltevuus on 25 %.
Mitkä ovat dumpperin ja lavan mitat?
Tuotteen mitat ovat 167 × 75 × 114 cm ja nettopaino 275 kg. Lavan mitat ovat 95 × 68 × 46,5 cm.
Millainen moottori dumpperissa on?
Dumpperissa on Loncin G270F -yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Moottorissa on narukäynnistys ja automaattinen puristuksenpoisto.
Miten lava tyhjennetään?
Dumper-lava kipataan hydraulisesti. Kippaus käynnistetään vivulla, ja rungon alle sijoitettu hydraulisylinteri avustaa kippaamista.
Kuinka monta vaihdetta laitteessa on?
Mekaanisessa vaihteistossa on kolme eteenpäinvaihdetta ja yksi peruutusvaihde. Vaihteita käytetään vaihdevivulla.
Mitä toimitukseen sisältyy ja toimitetaanko kone koottuna?
Toimitukseen sisältyvät kaksi 4-tahtimoottorin öljypulloa, käyttöohje ja sytytystulpan avainsarja. Kone toimitetaan alkuperäispakkauksessa valmiiksi koottuna.
