GINKO TR 660 telaketjudumpperi, Honda GX 200, 600 kg, hydraulinen lava kuvat
GINKO TR 660 telaketjudumpperi, Honda GX 200, 600 kg, hydraulinen lava
Telaketjuilla liikkuva GINKO TR 660 -dumperi kuljettaa 600 kg kuormia, ja siinä on Honda GX 200 -moottori, hydraulinen lava sekä 4+2-vaihteisto.

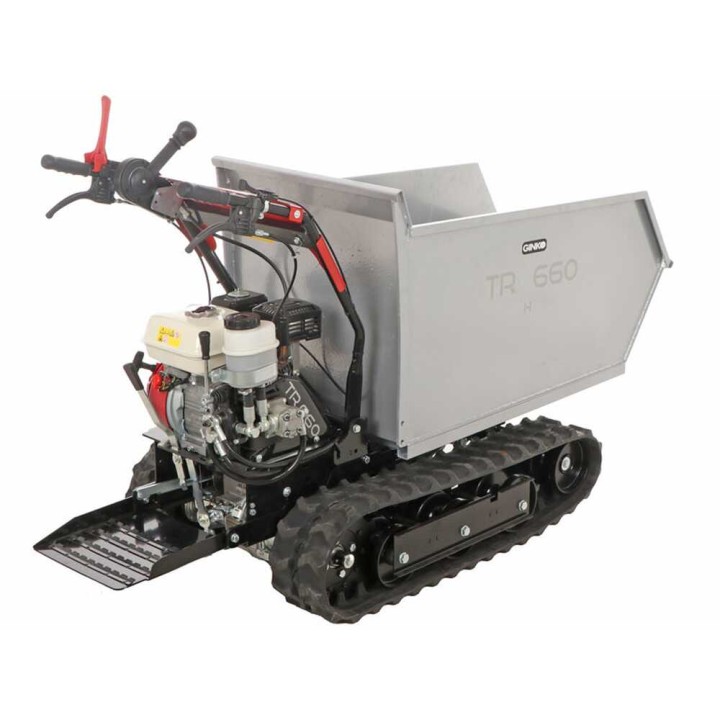

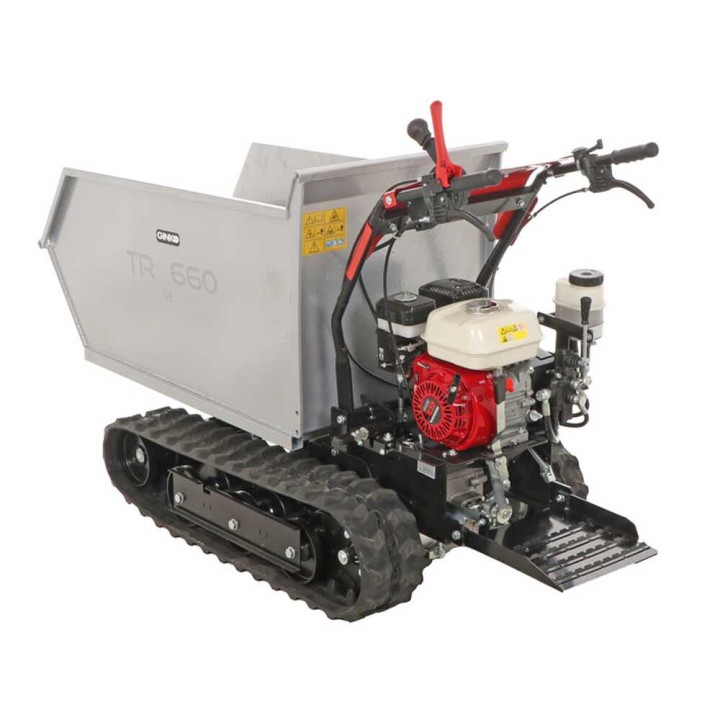

GINKO TR 660 -telaketjudumpperi
GINKO TR 660 on telaketjuilla liikkuva dumppikärry materiaalien kuljetukseen lyhyillä matkoilla. Honda GX 200 -moottori, 600 kg:n kantavuus, hydraulisesti kallistettava lava ja 4+2-vaihteisto soveltuvat maan, hiekan, soran, seosten ja betonin siirtämiseen.
Koneessa on kuljettajan astinlauta, avustettu ohjaus ja seisontajarrut. Toimitus sisältää käyttöohjeen, moottorin ohjeet ja ilmoitetut lisävarusteet.
Tekniset pääominaisuudet
Telaketjudumpperin rakenne ja käyttö
Telaketjuilla liikkuva GINKO TR 660 kuljettaa enintään 600 kg materiaalia lyhyillä matkoilla. Dumperlava soveltuu maalle, hiekalle, soralle, seoksille ja betonille. Hydraulinen kallistus helpottaa kuorman tyhjentämistä.
Teräsrunko, alhainen painopiste ja 74 cm:n raideleveys tukevat koneen vakautta. Kuljettajan astinlauta mahdollistaa koneen päälle nousemisen.

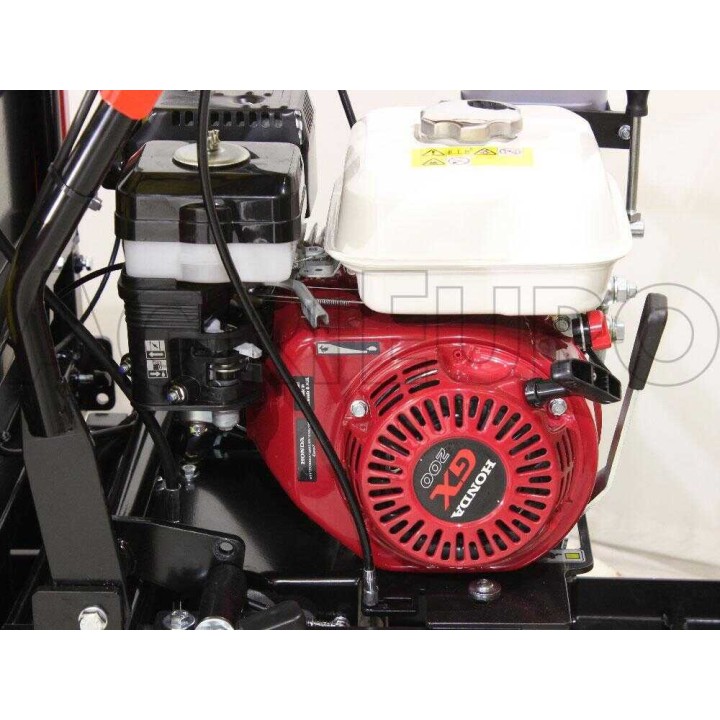

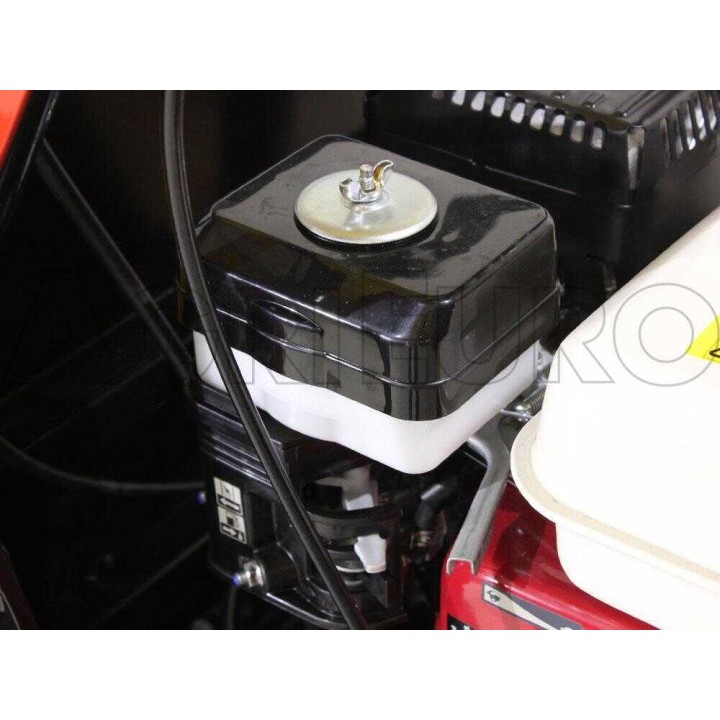

Honda GX 200 -moottori
Honda GX 200 on yksisylinterinen 4-tahtimoottori, jossa on OHV-venttiilitekniikka ja 197 cm³:n iskutilavuus. Polttoaineena käytetään bensiiniä ja säiliön tilavuus on 3,1 l.
- Puristussuhde 8,5:1
- Suurin kierrosluku 3 600 r/min
- Vääntömomentti 12,4 Nm / 2 500 r/min
- Polttoaineenkulutus 1,7 l/h nopeudella 3 600 r/min
Moottori toimitetaan vetokäynnistyksellä. Lue käyttöohje ennen käynnistämistä.
Kuljettajan astinlauta
Astinlaudan avulla kuljettaja voi nousta koneen päälle. Astinlaudan laskeminen nostaa samalla ohjaustankoja, mikä helpottaa ajoasentoa.
Astinlauta vapautetaan vapautusvivulla. Peruutettaessa astinlaudan on oltava ylhäällä, joten koneelta on noustava ennen peruutusvaihteen kytkemistä.
Vaihteisto, seisontajarrut ja voimansiirto
Mekaanisessa vaihteistossa on neljä eteenpäin- ja kaksi peruutusvaihdetta sekä alennusvaihde. Voimansiirto käyttää hihnaa ja hammaspyöriä, ja vaihteiston mekaniikka on öljykylpyinen.
Seisontajarrut kytkeytyvät ohjainten vapautuessa. Ohjausvivuilla voidaan vapauttaa tai jarruttaa oikeaa ja vasenta telaketjua erikseen, mikä tukee kääntymistä.
Voimansiirron öljymäärä on tarkistettava ennen käynnistystä käyttö- ja huolto-ohjeen mukaisesti.

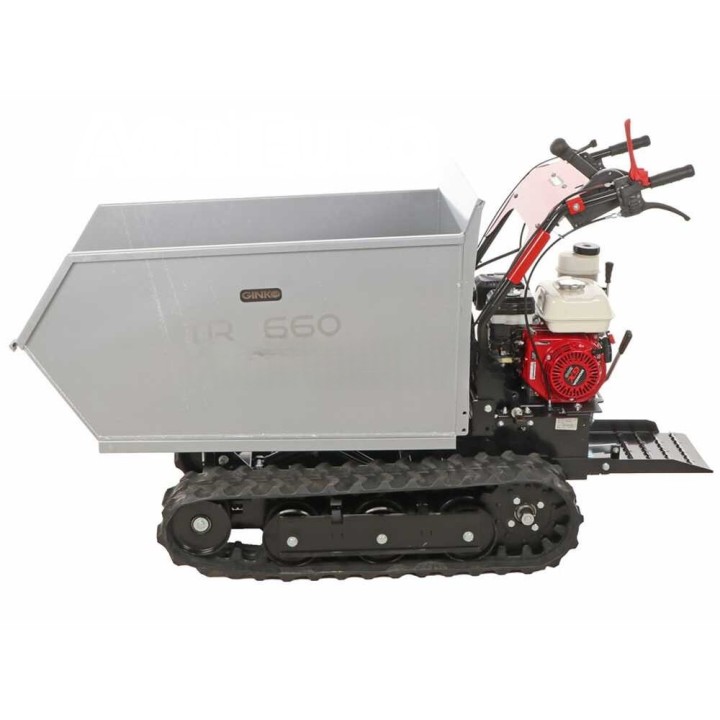

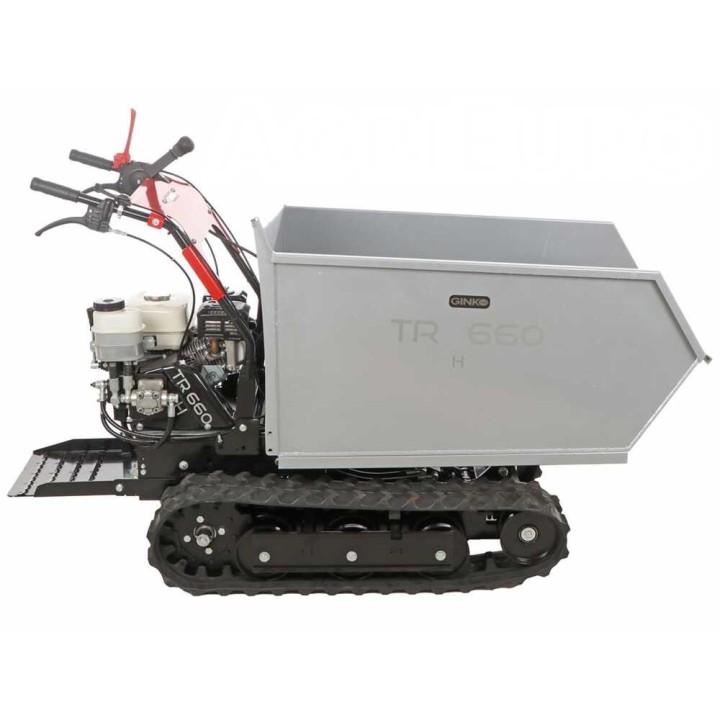

Telaketjut ja alusta
Alustassa on vaihdettaville terästapeille asennetut, tiivistetyillä kaksoislaakereilla varustetut rullat. Telaketjujen automaattinen jousisäätö helpottaa kunnossapitoa ja vähentää kulumista.
Telaketjun leveys on 180 mm ja tukipituus 1 120 mm. Erikoisvahvistettu kumirakenne ja kulutuspintakuvio on tarkoitettu erilaisille alustoille.

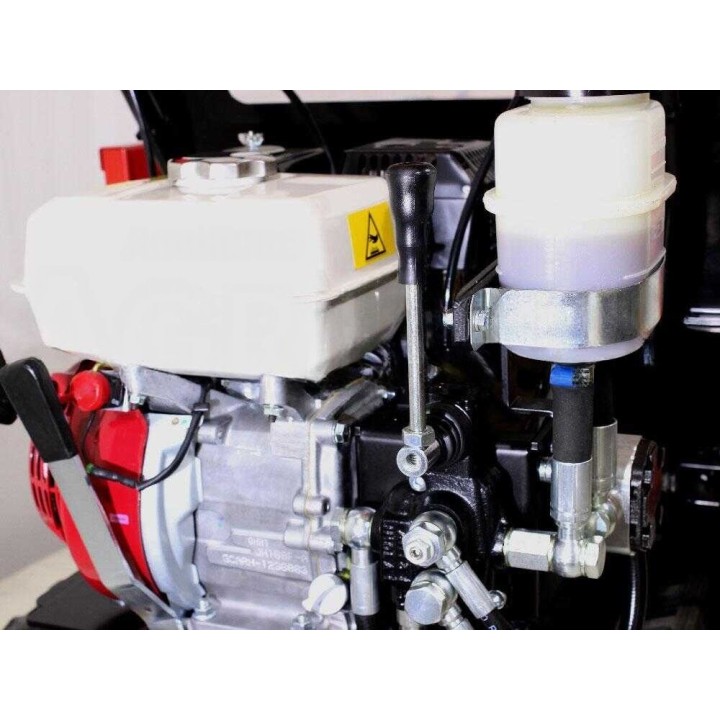

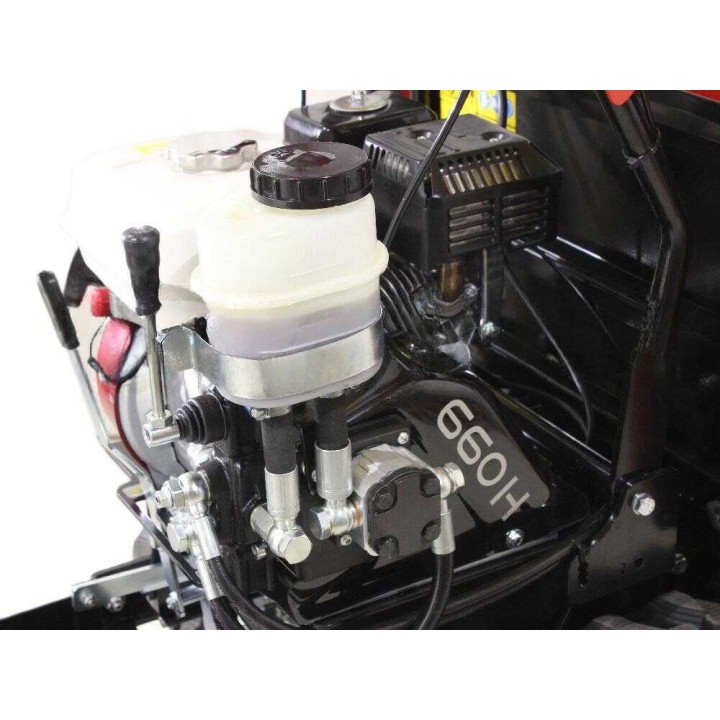

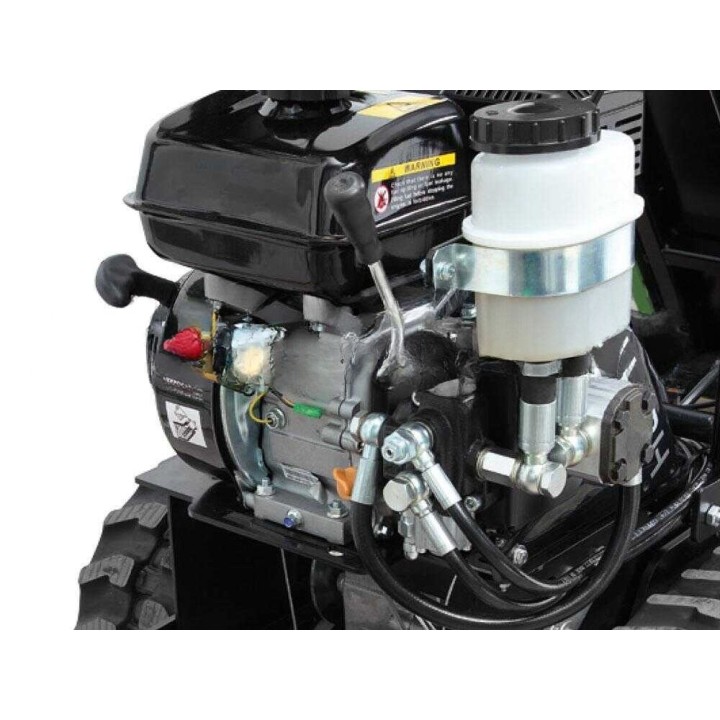

Hydraulinen nostojärjestelmä ja runko
Hydraulijärjestelmässä on pumppu, käyttövivulla varustettu jakaja ja lukitusventtiilillä varustettu hydraulisylinteri. Lava kallistuu hydraulisesti.
Runko on paksuseinäistä F510-terästä. Moottorin ja voimansiirron sijoittelu helpottaa huoltoa.

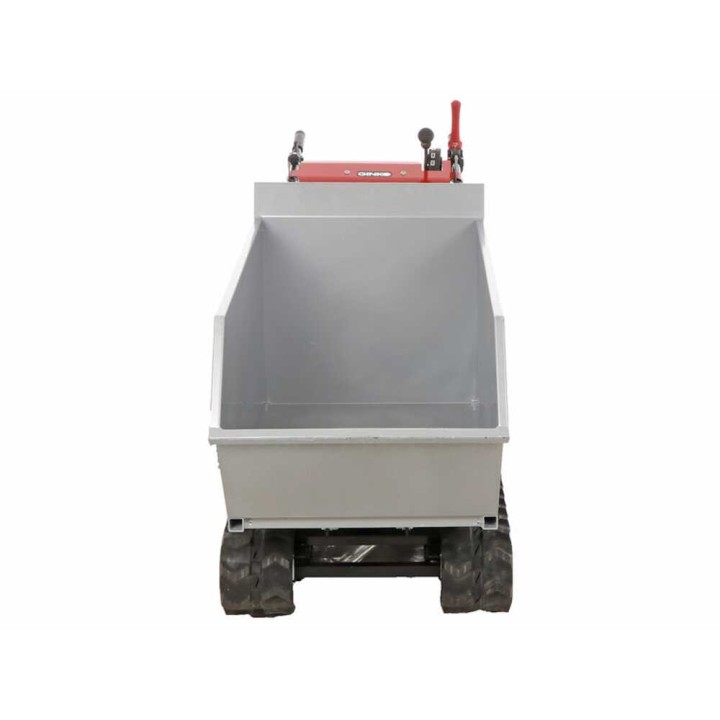

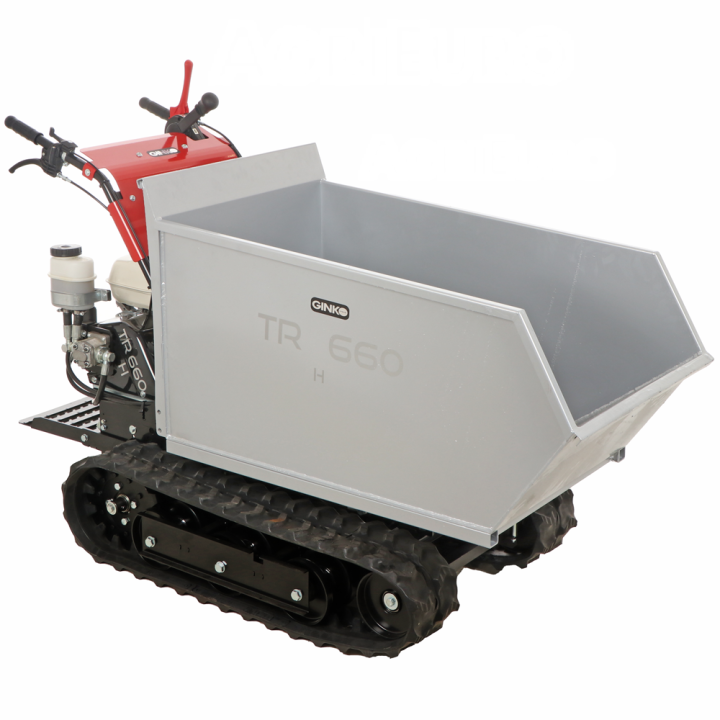

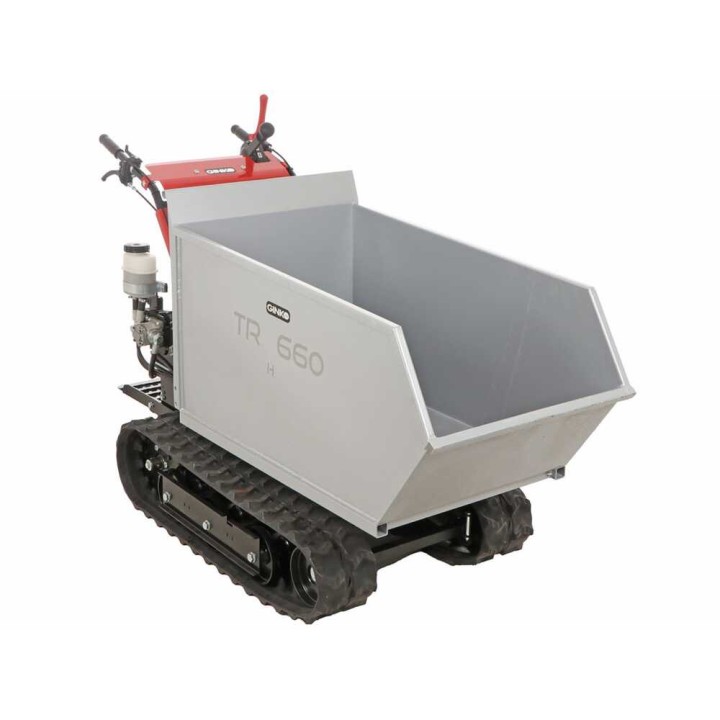

Kallistettava dumperlava
Teräksinen lava on vahvistettu putkimaisilla poikkituilla. Lavan mitat ovat 107 × 67 × 50 cm ja sisäkorkeus 330 mm. Matala lastaustaso helpottaa materiaalin kuormaamista.
Hydraulisylinteri nostaa lavan tyhjennystä varten. Lava on käsitelty kuumasinkityksellä ja jauhemaalilla.

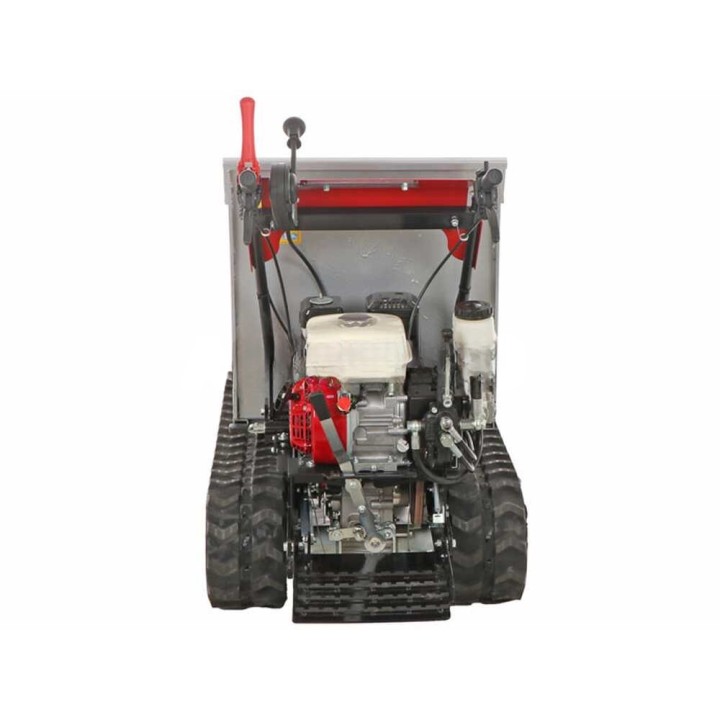

Hallintalaitteet
Hallintalaitteet ovat ergonomiset ja helposti käytettävät. Punainen käyttövipu kytkee liikkeen, alemmat vivut ohjaavat telaketjuja ja kaasuvipu säätää moottorin toimintaa.
Vivun osittainen vetäminen mahdollistaa asteittaisen kääntymisen ilman äkillisiä liikkeitä. Turvajarru pysäyttää koneen nopeasti.
- 1: Liikkeen käyttövipu
- 2: Ohjauksen vivut
- 3: Kaasuvipu
Mukana toimitettavat lisävarusteet
- Käyttöohje ja moottorin ohjeet
- Moottoriöljypullo
- Huoltosarja: sytytystulppa, nivelöity sytytystulppa-avain ja kaksi ilmansuodatinta
- Kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa
Kone toimitetaan lavalle pakattuna ja valmiiksi koottuna.
Tekniset tiedot
Yleiset ominaisuudet
| Malli | TR 660 DUMPER |
|---|---|
| Rakenne | Telaketjuilla liikkuva |
| Vetävä eteneminen | Kyllä |
| Kantavuus | 600 kg |
| Suurin kaltevuus | 20 % |
| Lavatyyppi | Dumper |
| Lavan kallistus | Hydraulinen |
| Lavan mitat | 107 × 67 × 50 cm |
| Lavan sisäkorkeus | 330 mm |
| Käynnistys | Vetokäynnistys |
| Valmistusmaa | Italia |
Moottorin tekniset tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX 200 |
| Moottorityyppi | Yksisylinterinen 4-tahtinen, OHV |
| Iskutilavuus | 197 cm³ |
| Sylinterien määrä | 1 |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristussuhde | 8,5:1 |
| Suurin kierrosluku | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 1,26 kgfm / 2 500 r/min |
| Polttoainesäiliö | 3,1 l |
| Kulutus | 1,7 l/h nopeudella 3 600 r/min |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirto | Hihna ja hammaspyörät |
| Vaihteiston mekaniikka | Öljykylpyiset hammaspyörät |
| Eteenpäinvaihteet | 4 |
| Peruutusvaihteet | 2 |
| Vaihteet | 4+2 |
| Käyttö | Vaihteensiirtovipu |
Varusteet
| Lava | Dumper |
|---|---|
| Seisontajarrut | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Tukipituus | 1 120 mm |
| Rullien kokonaismäärä | 3 |
| Vetokäynnistys narulla | Kyllä |
Mitat ja paino
| Tuotteen mitat (P × L × K) | 180 × 76 × 110 cm |
|---|---|
| Nettopaino | 300 kg |
| Pakkaus | Lavalla |
| Pakkauksen mitat (P × L × K) | 180 × 80 × 120 cm |
| Paino pakkauksineen | 325 kg |
| Toimitus hydraulisella nostolaitteella | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon materiaalia dumppikärri voi kuljettaa?
Dumppikärryn kantavuus on 600 kg. Lava soveltuu maan, hiekan, soran, seosten ja betonin kuljettamiseen lyhyillä matkoilla.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 180 × 76 × 110 cm (P × L × K) ja nettopaino 300 kg.
Mitkä ovat lavan mitat ja miten lava tyhjennetään?
Lavan mitat ovat 107 × 67 × 50 cm ja sisäkorkeus 330 mm. Lava kallistuu hydraulisesti hydraulisylinterin avulla.
Millainen moottori dumppikärryssä on?
Dumppikärryssä on yksisylinterinen 4-tahtinen Honda GX 200 -moottori, jonka iskutilavuus on 197 cm³. Moottori käyttää bensiiniä, polttoainesäiliön tilavuus on 3,1 l ja käynnistys tapahtuu vetokäynnistyksellä.
Millainen vaihteisto ja eteneminen koneessa on?
Koneessa on mekaaninen vaihteellinen vaihteisto, jossa on neljä eteenpäinvaihdetta ja kaksi peruutusvaihdetta. Telaketjuilla liikkuvassa koneessa on avustettu ohjaus, seisontajarrut ja 20 %:n suurin kaltevuus.
Mitä tuotteeseen sisältyy ja miten se toimitetaan?
Toimitukseen sisältyvät käyttöohje, moottorin ohjeet, moottoriöljypullo, huoltosarja sekä kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa. Huoltosarjaan kuuluvat sytytystulppa, nivelöity sytytystulppa-avain ja kaksi ilmansuodatinta. Kone toimitetaan lavalle pakattuna ja valmiiksi koottuna.
