RAPTOR 7800 HD telaketjukuljetin, Honda GX390, 13 HP, hydraulinen dumper-lava
Telaketjuilla liikkuva RAPTOR 7800 HD -dumper 800 kg:n kantavuudella, hydraulisella lavalla ja 13 HP:n Honda GX390 -moottorilla.

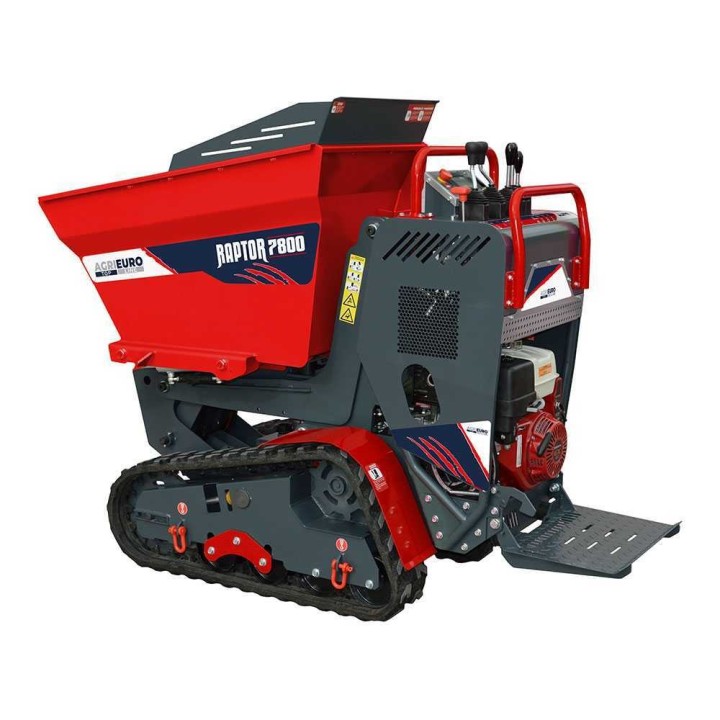

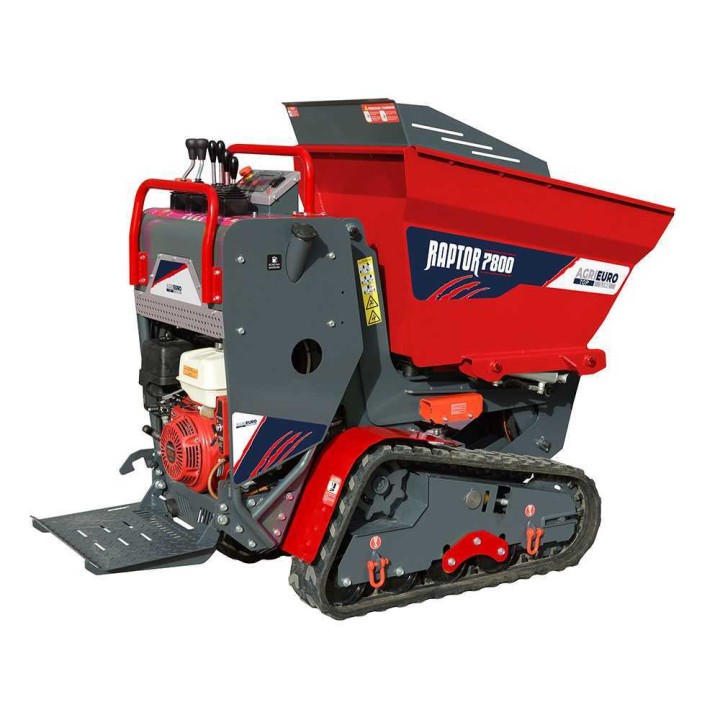

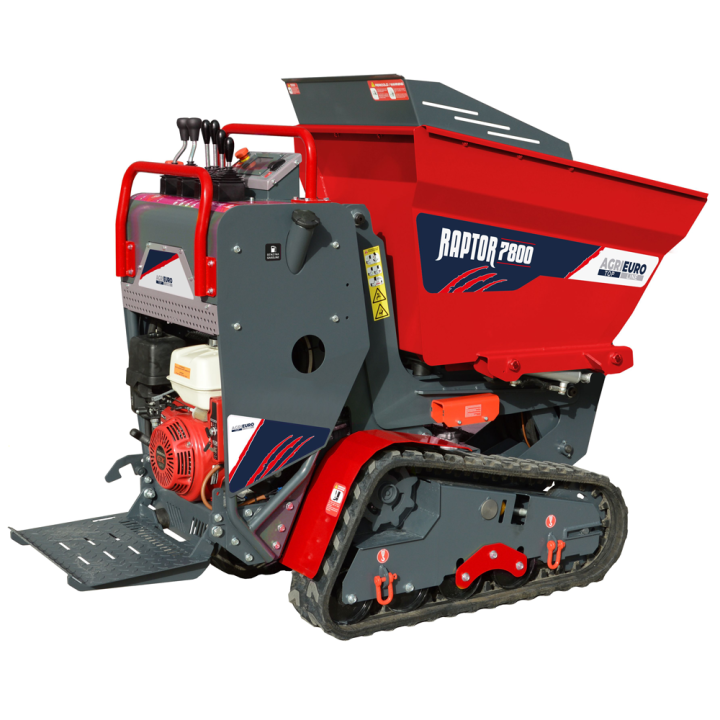

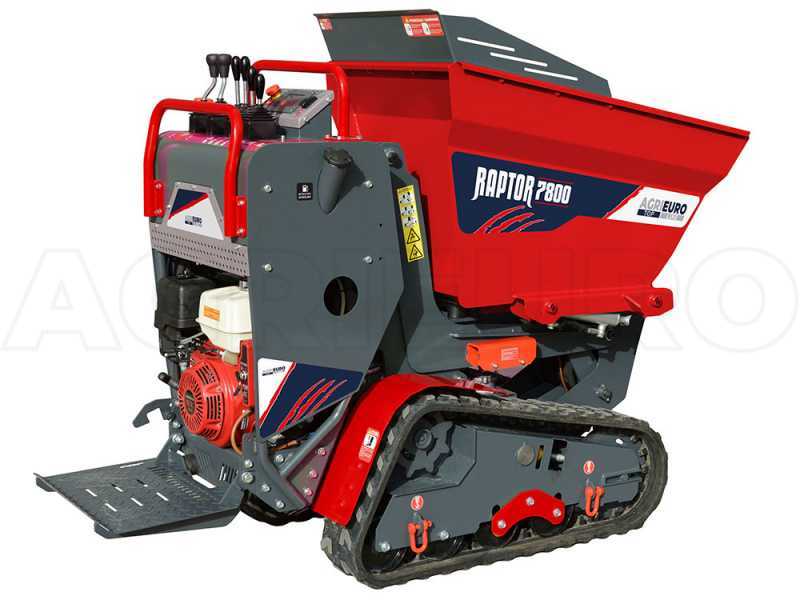

RAPTOR 7800 HD -telaketjukuljetin
RAPTOR 7800 HD on telaketjuilla liikkuva dumper-kuljetin, joka on tarkoitettu raskaiden kuormien siirtämiseen. Metallinen lava voidaan tyhjentää hydraulisesti eteenpäin, ja Honda GX390 -nelitahtimoottorin nimellisteho on 13 HP.
Hydrostaattinen voimansiirto, telaketjut ja avustettu ohjaus helpottavat käyttöä vaihtelevassa maastossa. Kantavuus on tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg. Moottori käynnistetään käsikäyttöisellä narukäynnistimellä.
Tekniset pääominaisuudet
RAPTOR 7800 HD:n rakenne ja käyttö
RAPTOR 7800 HD -telaketjukuljettimessa on hydraulisesti toimiva dumper-lava, jonka eteenpäin suuntautuva tyhjennys helpottaa kuorman purkamista. Honda GX390 -moottori tuottaa 13 HP:n nimellistehon ja käynnistyy käsikäyttöisellä narukäynnistimellä.
Hydrostaattisen vaihteiston ansiosta etenemisnopeutta voidaan säätää myös liikkeen aikana. Hallinta tapahtuu vivuilla, joilla ohjataan telastoa, ajonopeutta ja lavan hydraulista tyhjennystä.
- Kantavuus tasaisella alustalla enintään 800 kg
- Kantavuus enintään 30 prosentin kaltevuudessa 600 kg
- Telaketjuilla toteutettu vetävä eteneminen
- Metallinen dumper-lava hydraulisella etutyhjennyksellä
Telaketjut lisäävät vakautta kuormattuna ja kaltevilla pinnoilla. Runko on suunniteltu kevyeksi ja kestäväksi. Kone on toimitettaessa testattu tehtaalla, ja moottoriöljy sekä vaihteistoöljy ovat ilmoitetusti oikealla tasolla. Säiliössä on pieni määrä polttoainetta.
Öljymäärä on tarkistettava ennen käyttöä. Öljyä on lisättävä öljykylpyilmansuodattimeen, jos sellainen on käytössä. Käyttöohje on luettava ennen tarkistus- ja täyttötoimia.

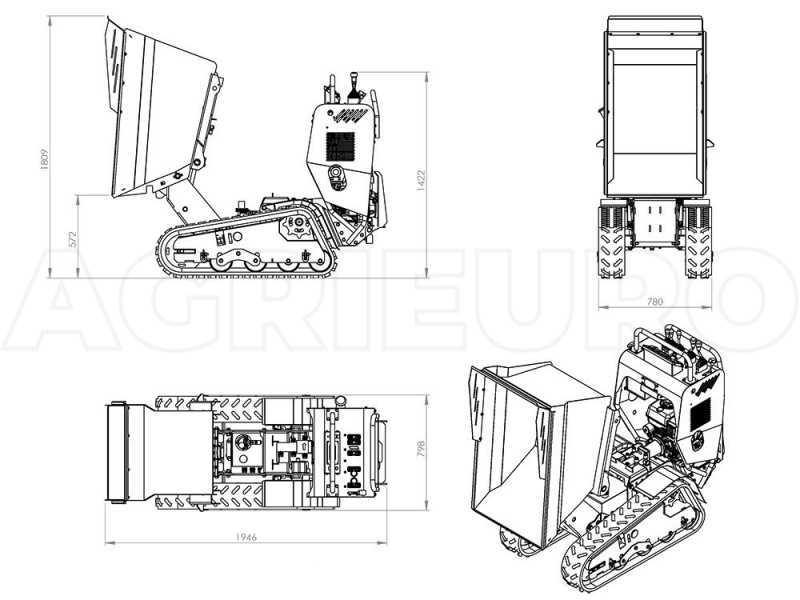

Tekninen rakenne
Telastorunko on valmistettu vähintään 5 mm paksusta hiiliteräksestä. Rakenne pitää painopisteen matalana, ja 16 cm:n maavara helpottaa etenemistä epätasaisella alustalla.
Hydraulijärjestelmässä on 200 cm³:n orbitaalimoottorit ja kolminkertainen hammaspyöräpumppu. Pumpun ilmoitettu tuotto on 18 + 12 + 12 l/min nopeudella 3 000 r/min. Enimmäispaine on 180 bar ja käyttöpaine 150 bar.
Telaketjujen leveys on 200 mm ja askel 72 mm. Telastossa on neljä rullaa, joista kaksi on keinuvia. Hydrostaattinen voimansiirto ja avustettu ohjaus tukevat koneen hallintaa käytön aikana.
- Polttoainesäiliö: 10 l bensiiniä
- Hydrauliöljysäiliö: 16 l
- Enimmäiskaltevuus: 30 % eli 17°
- Etenemisnopeus: 2,5–3,5 km/h
Hallintalaitteet
Hallintalaitteet on sijoitettu selkeästi ja niitä käytetään vivuilla. Vakiovarustukseen kuuluva käsikäynnistys ja 10 litran polttoainesäiliö on huomioitu ohjainten yhteydessä.
- 1: Käyttövivut
- 2: Hätäkytkin koneen välitöntä pysäyttämistä varten
- 3: LCD-näyttö, vain teollisuus 4.0 -versiossa
- 4: LED-valojen kytkin sähköstartilla varustetuissa malleissa
- 5: Kauhan käyttövipu malleissa, joiden mukana kauha toimitetaan
- 6: Lavan kallistusvipu
- 7: Korkean tai kolmipuolisen tyhjennyksen vipu malleissa, joissa tämä ominaisuus on
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 HD |
|---|---|
| Rakenne | Telaketjullinen, korkea alusta |
| Moottorikäyttö | Bensiinikäyttöinen |
| Vetävä eteneminen | Kyllä |
| Kantavuus tasaisella | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lavan tyhjennys | Hydraulinen, eteenpäin |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX390 |
| Moottorityyppi | Nelitahtimoottori |
| Iskutilavuus | 389 cm³ |
| Nimellisteho | 13 HP |
| Polttoaine | Bensiini |
| Polttoaineen syöttö | Yläpuolisilla venttiileillä |
| Moottorin voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliö | 10 l |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston toiminta | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Hallinta | Käyttövivut |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min nopeudella 3 000 r/min |
| Enimmäispaine | 180 bar |
| Käyttöpaine | 150 bar |
| Hydrauliöljysäiliö | 16 l |
Varustelu
| Hydraulimäntä | Kyllä |
|---|---|
| Kaarimaiset jatkolaidat | Ei |
| Dumper-lava | Kyllä |
| Hydraulinen kallistussarja | Kyllä |

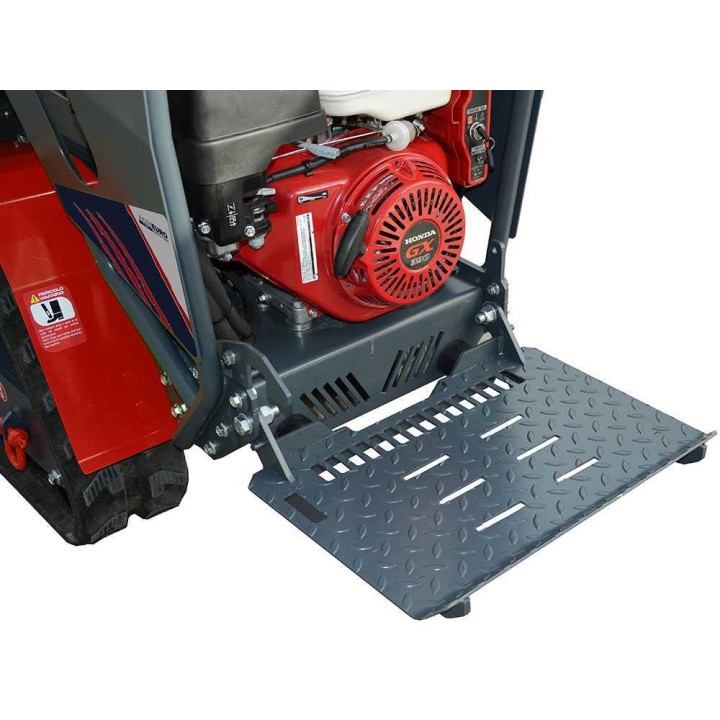

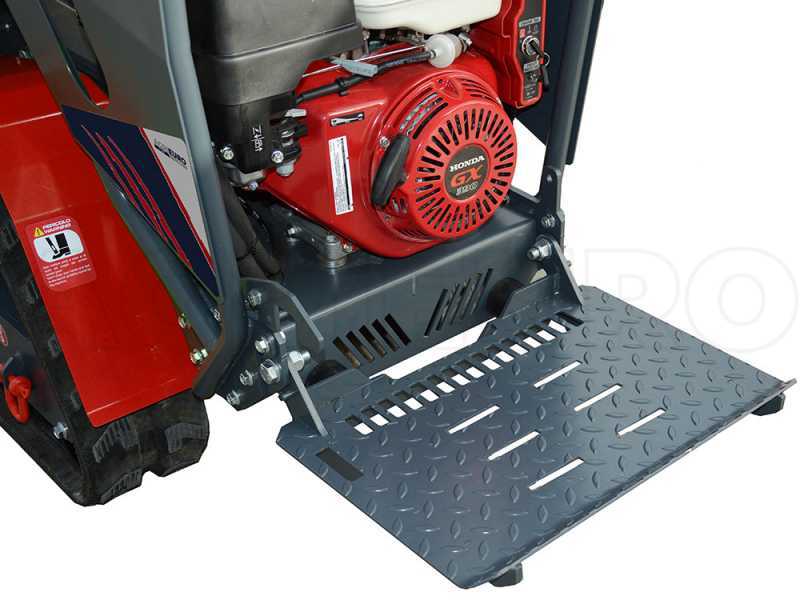

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kääntyvä telasto | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaketjun askel | 72 mm |
| Telaston rullat | 4, joista 2 keinuvia |
Toimitus ja mitat
| Toimitusalusta | Puulava |
|---|---|
| Pakkaus | Puulavalla |

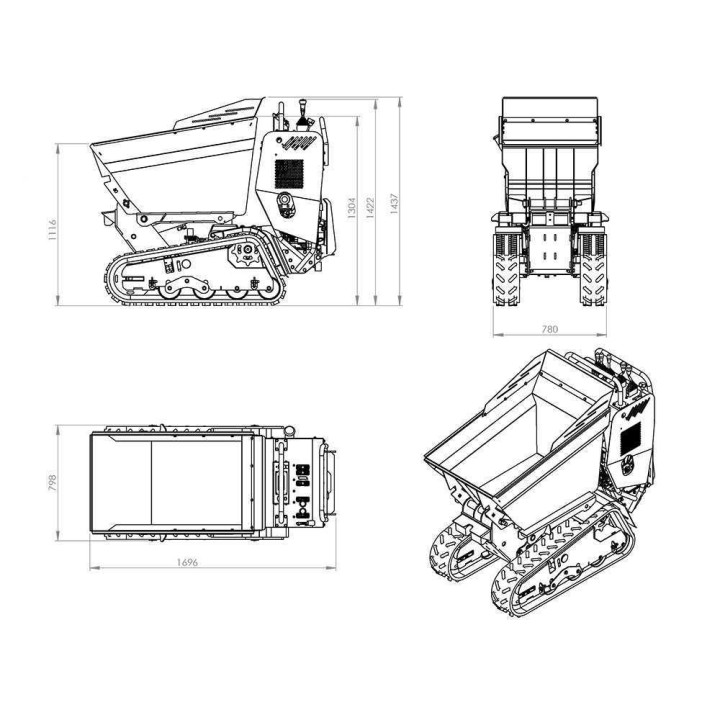

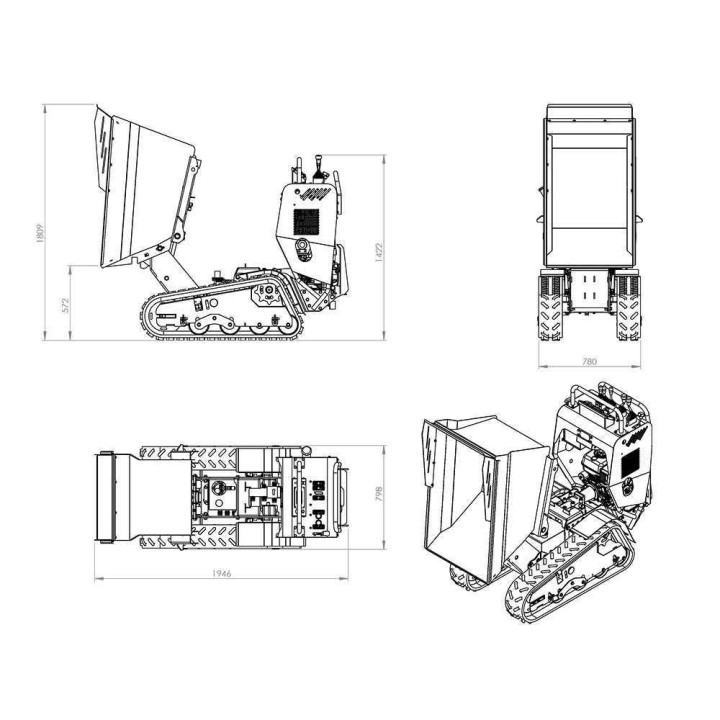

| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
| Nettopaino | 540 kg |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin kestää?
Kantavuus tasaisella alustalla on enintään 800 kg. Enintään 30 prosentin kaltevuudessa kantavuus on 600 kg.
Miten lava tyhjennetään?
Metallinen dumper-lava tyhjennetään hydraulisesti eteenpäin. Lavan kallistusta ohjataan vivulla.
Millainen moottori kuljettimessa on?
Kuljettimessa on bensiinikäyttöinen Honda GX390 -nelitahtimoottori, jonka iskutilavuus on 389 cm³ ja nimellisteho 13 HP. Käynnistys tapahtuu käsikäyttöisellä narukäynnistimellä.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 540 kg.
Miten kuljetin liikkuu ja sitä ohjataan?
Kuljettimessa on telaketjut, hydrostaattinen voimansiirto, portaaton nopeudensäätö ja avustettu ohjaus. Etenemisnopeus on 2,5–3,5 km/h, ja hallinta tapahtuu käyttövivuilla.
Miten tuote toimitetaan ja kuinka kauan kokoaminen kestää?
Tuote toimitetaan puulavalla. Kokoamisajaksi on ilmoitettu 5 minuuttia.
