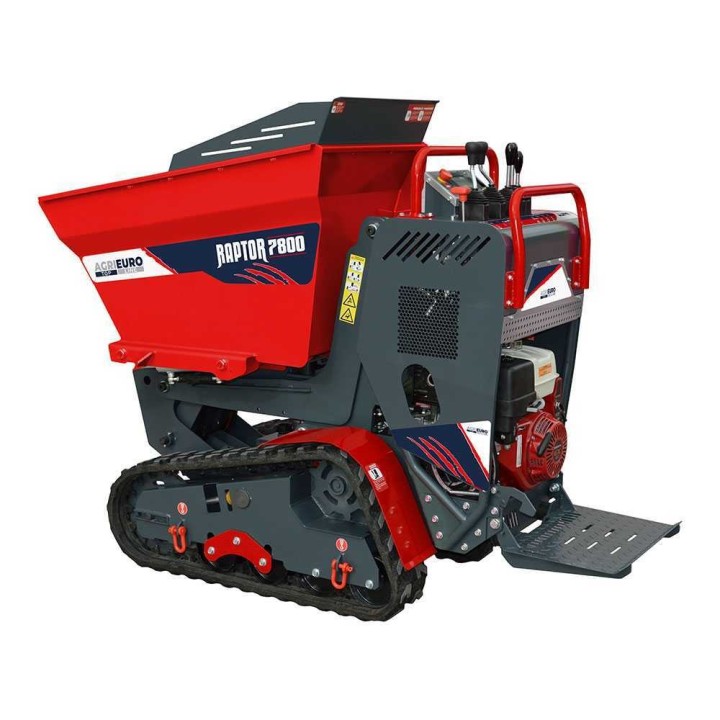

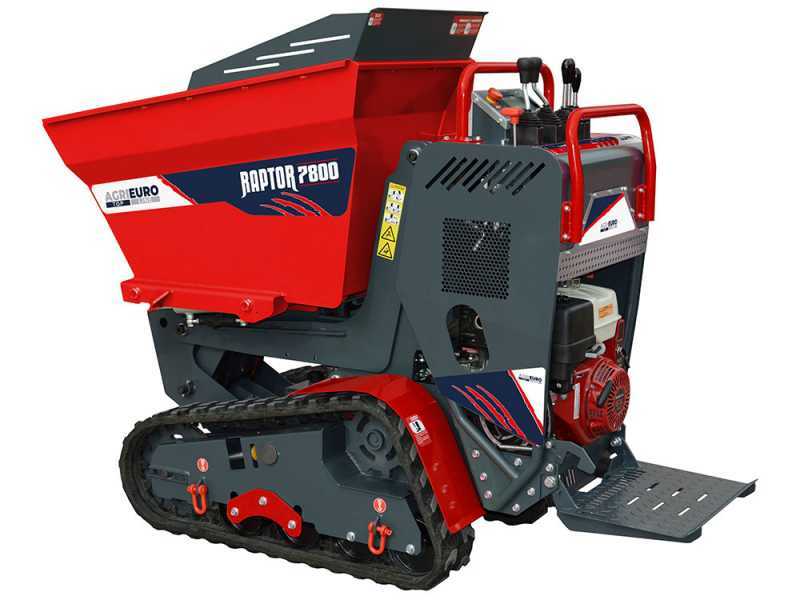

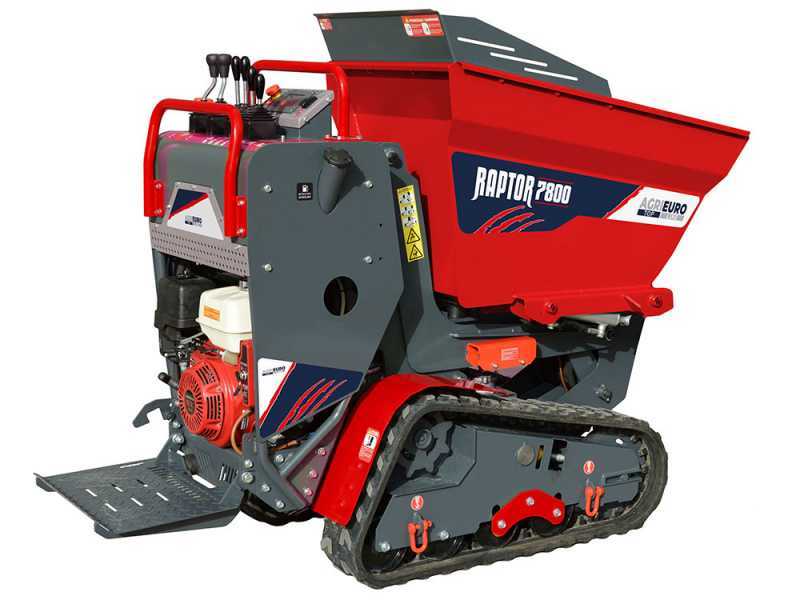

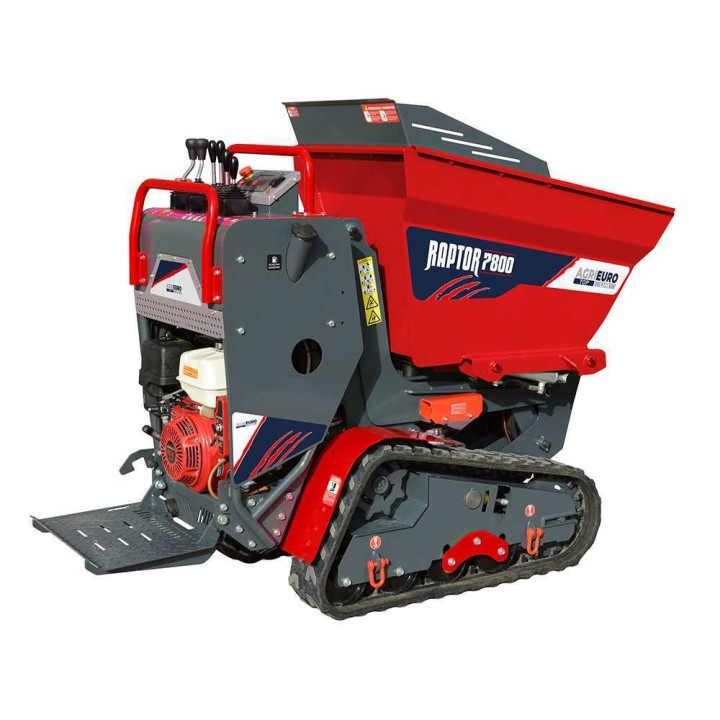

RAPTOR 7800 HEDT 4.0 telaketjukuljetin, Honda GXe390, 13 HP
Telaketjuvetoinen RAPTOR-dumper Honda GXe390 -moottorilla, 800 kg:n kuormitettavuudella, hydrostaattisella voimansiirrolla ja hydraulisella lavan kippauksella.
Telaketjukuljetin vaativaan materiaalinsiirtoon

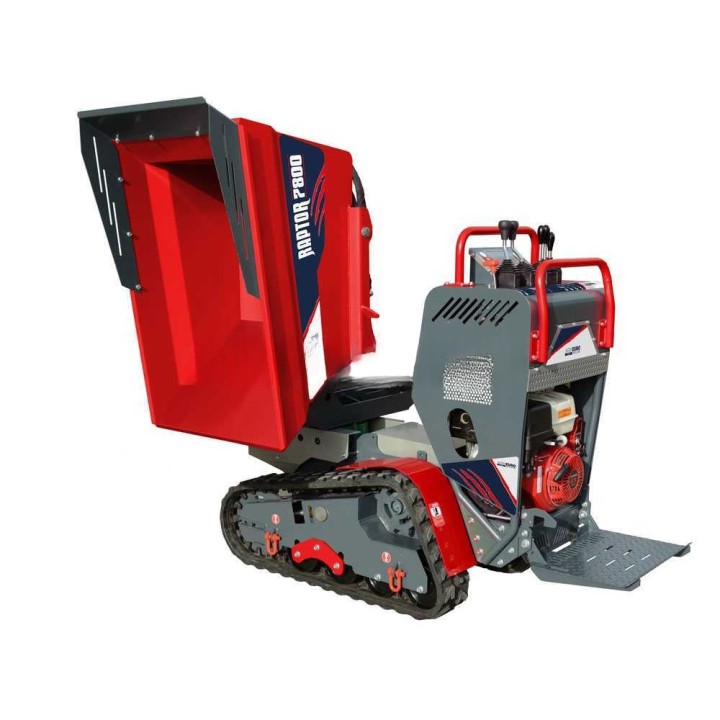

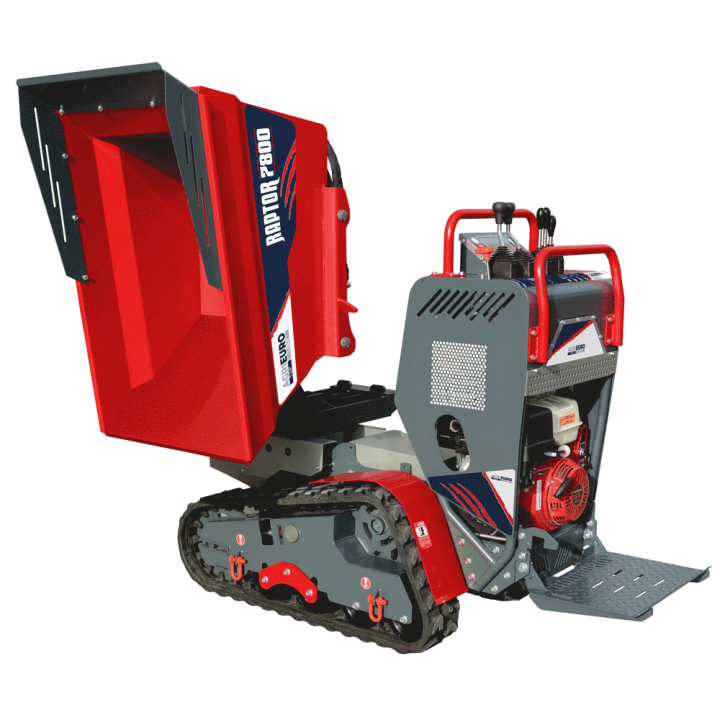

RAPTOR 7800 HEDT 4.0 on telaketjuvetoinen dumper-kuljetin, jossa on hydraulisesti kolmelle sivulle tyhjentyvä metallinen lava. Honda GXe390 -moottori tuottaa 13 HP:n nimellistehon, ja sähkökäynnistys helpottaa käyttöönottoa.
Hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen myös ajon aikana. Kuormitettavuus on enintään 800 kg tasaisella alustalla ja 600 kg enintään 30 prosentin kaltevuudessa. Telaketjut, matala painopiste ja hydraulinen lavan kippaus tukevat työskentelyä epätasaisessa maastossa.
Tekniset pääominaisuudet
RAPTOR 7800 HEDT 4.0
RAPTOR 7800 HEDT 4.0 on telaketjuilla liikkuva dumper, jossa on hydraulinen kolmelle sivulle tyhjentyvä lava ja Honda GXe390 -moottorin sähköinen käynnistys. 13 HP:n nimellisteho tukee kuormien siirtämistä erilaisissa työympäristöissä.
Industria 4.0 -versio on tarkoitettu ammattikäyttöön. LCD-näytössä näkyvät moottorin kierrosluku, käyttötuntimittari ja akun jännite. Industry 4.0 -sarjaan kuuluva järjestelmä voi välittää hälytyksen kuljetinkoneen etähallintasovellukseen toimenpidetarpeen ilmoittamiseksi.
- Kuormitettavuus tasaisella alustalla enintään 800 kg
- Kuormitettavuus enintään 30 prosentin kaltevuudessa 600 kg
- Hydrostaattinen vaihteisto mahdollistaa nopeuden muuttamisen myös ajon aikana
- Hydraulinen lavan kippaus vähentää kuorman purkamiseen tarvittavaa nostotyötä
- Telaketjut tukevat vakautta kuormitettuna ja kaltevalla alustalla
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat valmiiksi oikealla tasolla ja polttoainesäiliössä on pieni määrä polttoainetta. Öljytasot on tarkistettava ennen käyttöä. Öljykylpyilmalaitteella varustetun suodattimen öljy ei ole valmiiksi lisättynä. Tarkista aina käyttöohjeesta oikea menettely ennen öljyn tarkastamista tai lisäämistä.
Rakenne ja tekniset ominaisuudet
Turvallisuutta lisäävät kaksi suoraan moottoriin laipattua OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja estävät nopeuden kasvamisen alamäessä.
Telastorunko on valmistettu vähintään 5 mm paksusta hiiliteräksestä. Matala painopiste tukee vakautta eri maastotyypeillä, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisella alustalla.

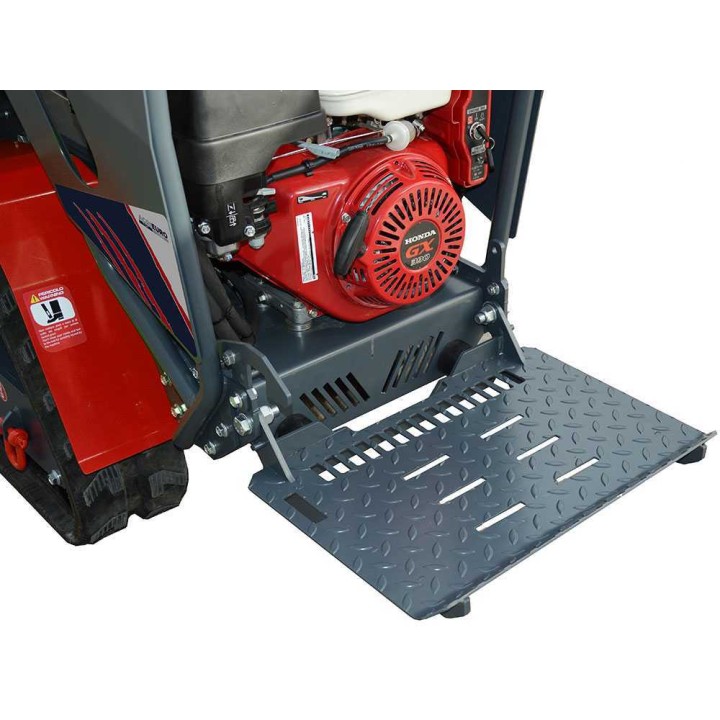

- Honda GXe390 -moottori, 13 HP ja 10 litran bensiinisäiliö
- Sähkökäynnistys ja hydrostaattinen voimansiirto
- Ajonopeus 2,5–3,5 km/h
- Orbitaalihydraulimoottorit, 200 cm³
- Kolminkertainen hammaspyöräpumppu
- Pumpun tuotto 18 + 12 + 12 l/min nopeudella 3 000 r/min
- Maksimipaine 180 bar ja työpaine 150 bar
- Hydrauliöljysäiliö 16 l
- Maksimikallistus 30 % eli 17°
- Telaston leveys 200 mm ja lenkkijako 72 mm
- Neljä telaston rullaa, joista kaksi on kääntyviä
Industria 4.0 -version hallintalaitteet
Industria 4.0 -versiossa on aktiivinen turvajärjestelmä ja äänimerkilliset anturit. Hallintalaitteet on koottu kuljettajan ohjauspaikalle, ja LCD-näyttö kokoaa moottorin ja akun keskeiset seurantatiedot.
- 1: Käyttövivut
- 2: Hätäkatkaisin välitöntä pysäytystä varten
- 3: LCD-näyttö
- 4: LED-valojen kytkin
- 5: Lavapuskulevyn käyttövipu malleissa, joissa levy kuuluu varustukseen
- 6: Lavan kippausvipu
- 7: Kolmisuuntaisen tyhjennyksen vipu
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
LCD-näytöltä voidaan tarkastella moottorin kierroslukua, käyttötunteja ja akun jännitettä.
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 HEDT 4.0 |
|---|---|
| Rakenne | Telavetoinen |
| Käyttövoima | Bensiini |
| Itsevetävä | Kyllä |
| Kuormitettavuus tasaisella alustalla | 800 kg |
| Kuormitettavuus kaltevalla alustalla | 600 kg |
| Maksimikaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lavan materiaali | Metalli |
| Tyhjennys | Kolmisuuntainen |
| Lavan hydraulinen kippaus | Kyllä |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GXe390 |
| Moottorityyppi | 4-tahtimoottori |
| Iskutilavuus | 389 cm³ |
| Nimellisteho | 13 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Kansiventtiilit |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston toiminta | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Ajonopeus | 2,5–3,5 km/h |
| Ohjaus | Käyttövivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Kaarevat laidan korokkeet | Ei |
| Hydraulinen kippisarja | Kyllä |

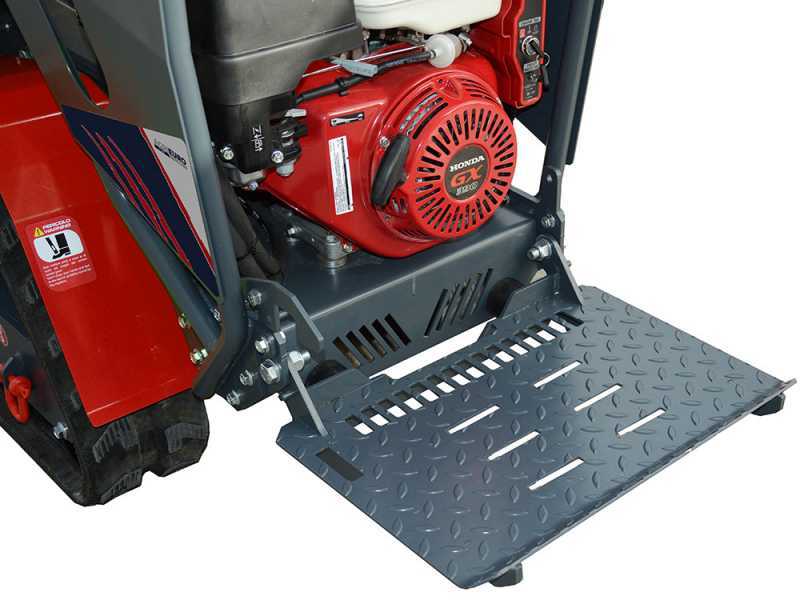

| Kuljettajan astinlauta | Kyllä |
| Tehostettu ohjaus | Kyllä |
| Kääntyvä telasto | Kyllä |
| Telaston leveys | 200 mm |
| Telaston rullien määrä | 4 |
| Sähkökäynnistys avaimella | Kyllä |
| LED-valaisin | Kyllä |
| Telaston lenkkijako | 72 mm |
| Kääntyvien rullien määrä | 2 |
| LCD-näyttö | Kyllä |
| Äänimerkilliset turva-anturit | Kyllä |
Hydrauliikka
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
|---|---|
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min nopeudella 3 000 r/min |
| Maksimipaine | 180 bar |
| Työpaine | 150 bar |
| Hydrauliöljysäiliö | 16 l |
Toimitus ja mitat

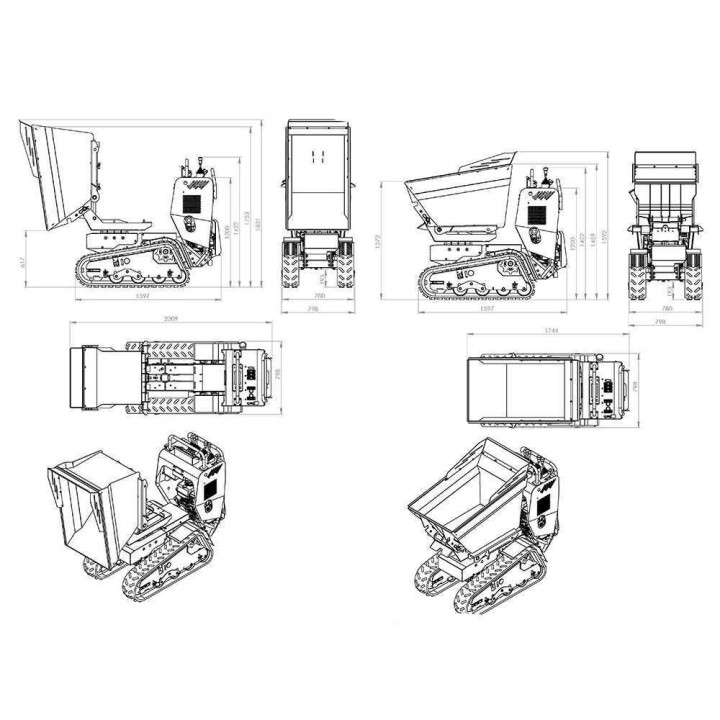

| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 620 kg |
| Pakkaus | Kuormalavalla |
| Toimitustapa | Puinen kuormalava |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon kuljetin voi kuormata?
Kuormitettavuus on tasaisella alustalla enintään 800 kg ja kaltevalla alustalla enintään 600 kg. Maksimikaltevuus on 30 % eli 17°.
Miten lavan kuorma tyhjennetään?
Metallinen dumperlava tyhjennetään kolmelle sivulle hydraulisen kippauksen avulla.
Millainen moottori ja käyttövoima kuljettimessa on?
Kuljettimessa on bensiinikäyttöinen Honda GXe390 -nelitahtimoottori, jonka iskutilavuus on 389 cm³ ja nimellisteho 13 HP. Polttoainesäiliön tilavuus on 10 l, ja käynnistys tapahtuu sähköisesti avaimella.
Miten kuljettimen nopeutta säädetään?
Hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen myös ajon aikana. Ajonopeus on 2,5–3,5 km/h.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm (P × L × K), ja nettopaino on 620 kg.
Miten tuote toimitetaan?
Tuote toimitetaan puisella kuormalavalla, ja se on valmiiksi koottu.
