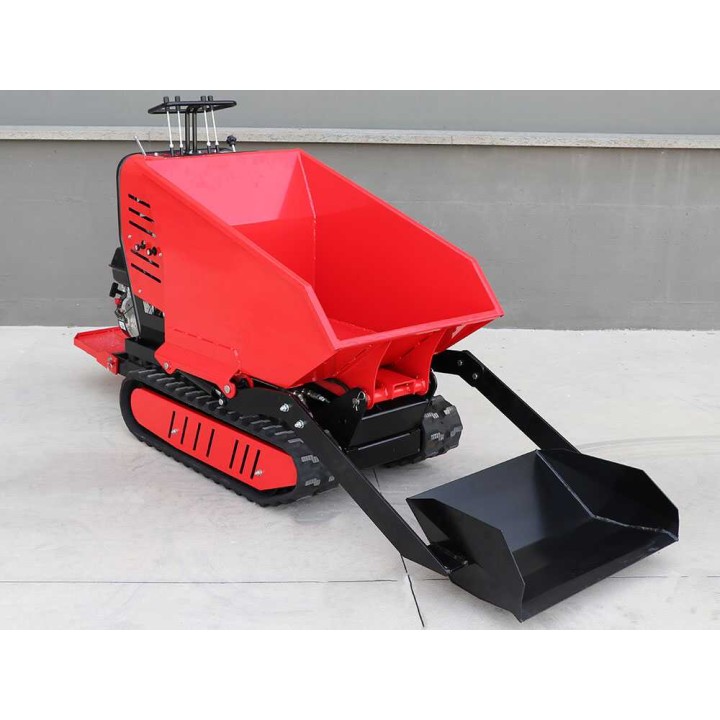

AMA TAG500TDH telaketjukuormaaja, 500 kg, hydraulinen dumper-lava ja etukuormain
Telaketjuvetoinen AMA-kuormaaja 500 kg:n kantavuudella, hydraulisella dumper-lavalla ja etukuormaimella sekä Loncin 270 cm³:n bensiinimoottorilla.

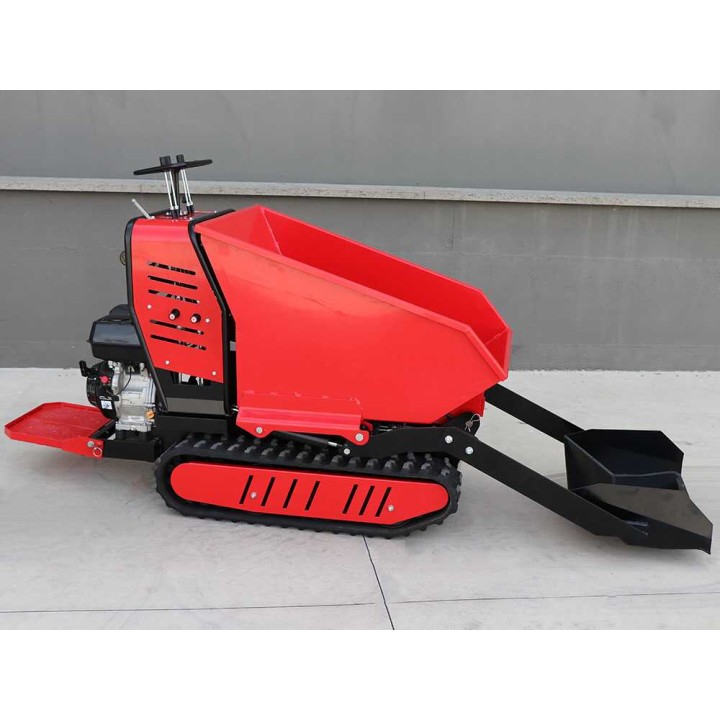

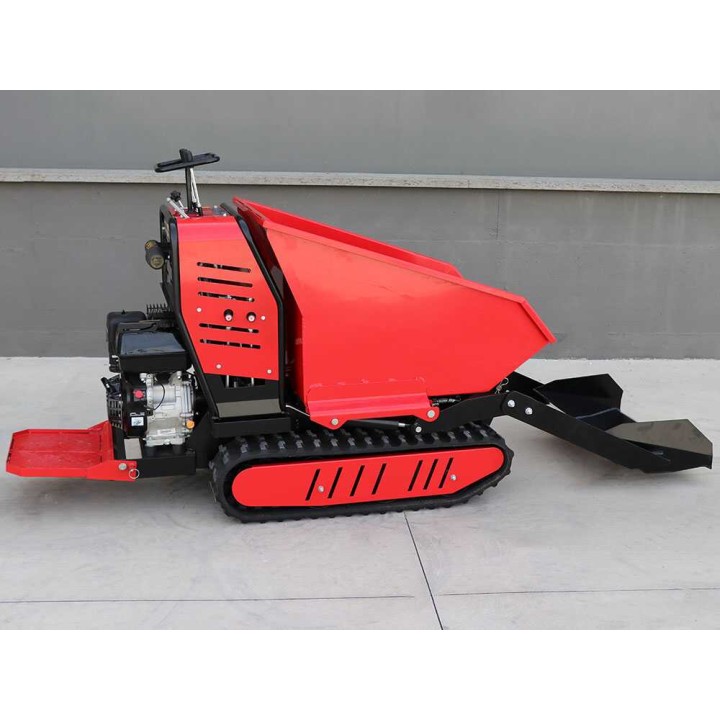

AMA TAG500TDH -telaketjukuormaaja
AMA TAG500TDH on hydrostaattisella voimansiirrolla varustettu telaketjukärry, jonka hydraulisesti kipattava dumper-lava ja etukuormain helpottavat materiaalien siirtoa. Loncin G270F -bensiinimoottori, 500 kg:n kantavuus ja enintään 20 prosentin nousukyky soveltuvat vaativiin kuljetustehtäviin.
Etukuormainta saa käyttää ainoastaan irtomateriaalin lastaamiseen lavalle. Ajossa kuormain on nostettava irti maasta, jotta hydraulisylinterit, nivelet ja tuet eivät vaurioidu.
Tekniset pääominaisuudet
Telaketjukärry AMA TAG500TDH
Hydraulisesti toimiva dumper-lava ja etukuormain helpottavat lastausta ja kuorman tyhjentämistä. Telaketjuveto kuljettaa enintään 500 kg:n kuormaa myös kaltevalla alustalla, jonka suurin ilmoitettu kaltevuus on 20 prosenttia.
Hallintalaitteilla ohjataan lavaa, kuormainta, telaketjuja ja ajonopeutta. Tarkista öljytasot aina ennen käynnistystä käyttö- ja huolto-ohjeen mukaisesti.

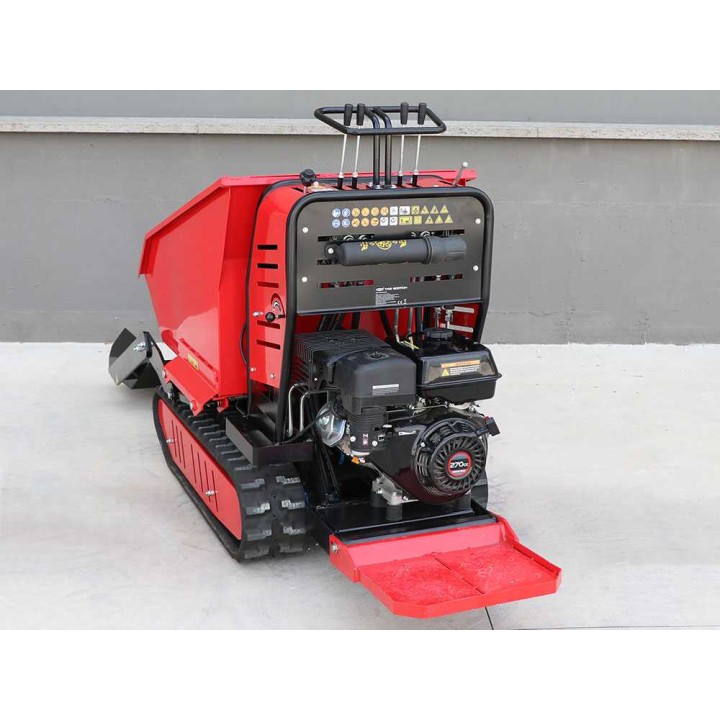

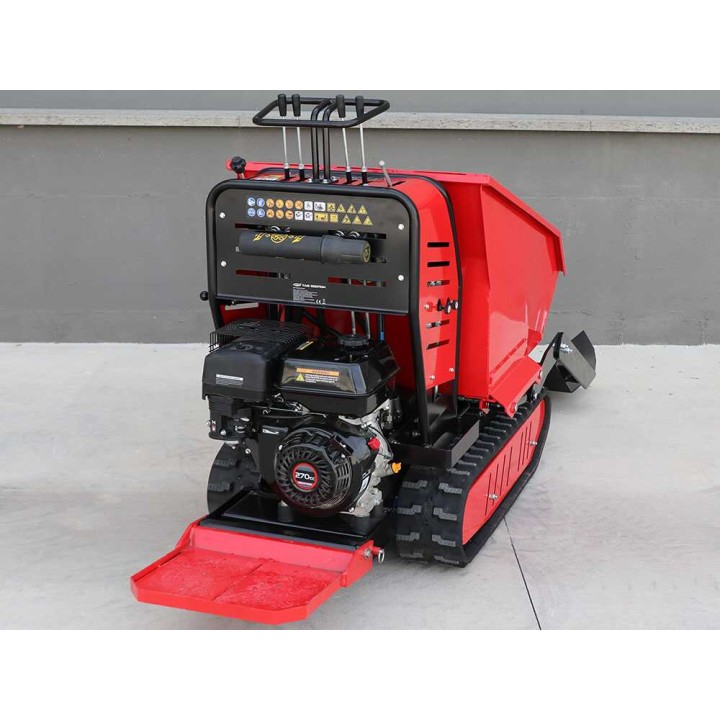

Loncin G270F -moottori
Loncin G270F on yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka iskutilavuus on 270 cm³ ja ilmoitettu teho 9 HP. Moottorissa on automaattinen puristuspaineen vapautus.
Moottori toimitetaan ilman öljyä. Täytä öljy ja lue käyttöohje huolellisesti ennen ensimmäistä käynnistystä. Teknisissä tiedoissa käynnistykseksi ilmoitetaan narukäynnistys.
- Valurautainen sylinteri
- Bensiini
- OHV-venttiilikoneisto
- Öljykylpyvoitelu

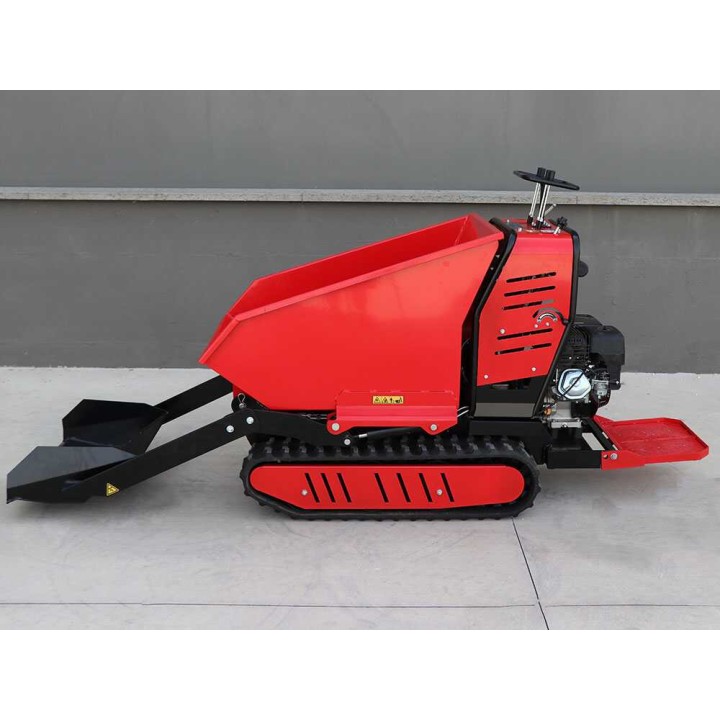

Telaketjut ja alusta
Telaketjualustassa on kuormitukseen mitoitettu rakenne, valettu veto- ja ohjauspyörä sekä itsepuhdistuvat rullat. Etu- ja takaosan tasapainotus auttaa jakamaan kuormaa ja säilyttämään pidon.
Telaketjun takaosan terävä, tankkimaista rakennetta muistuttava kulma helpottaa nousua askelmille ja muille esteille. Telaketjun leveys on 180 mm ja kokonaispituus 106 cm.

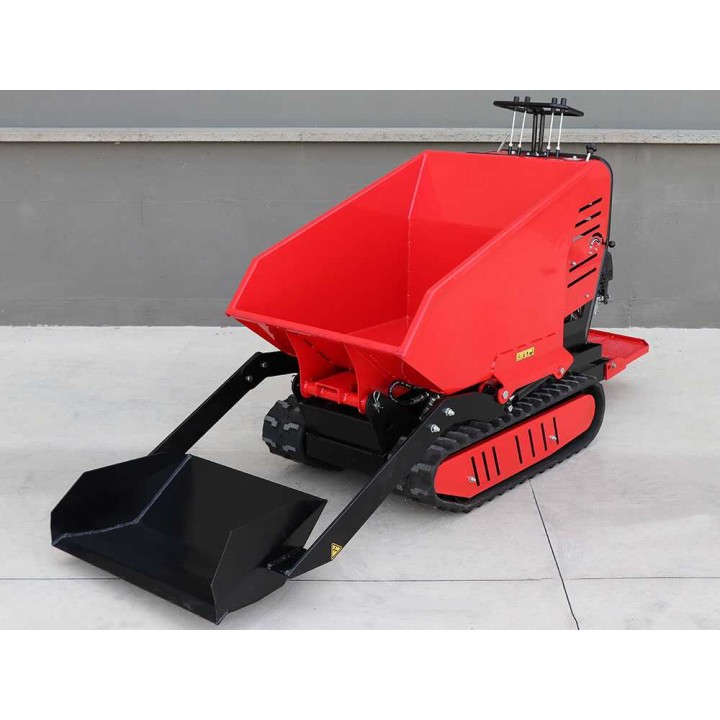

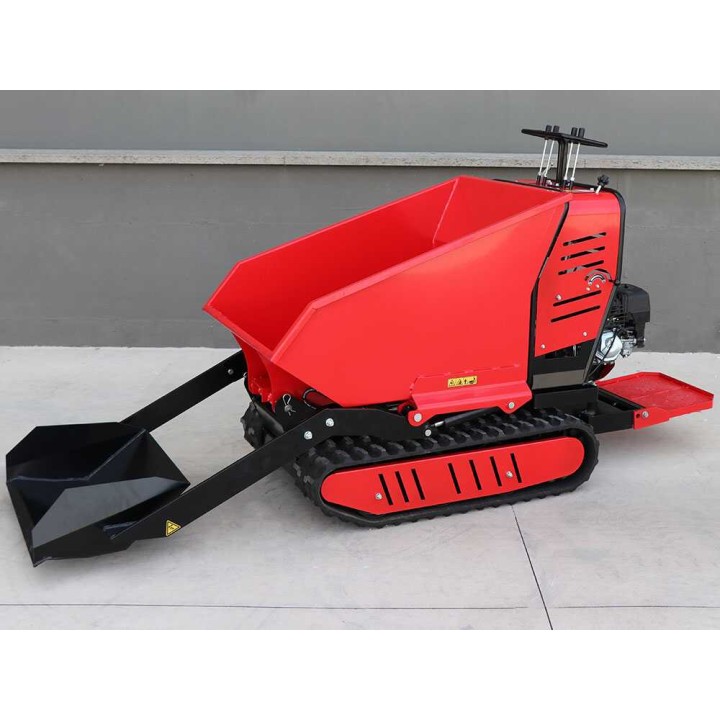

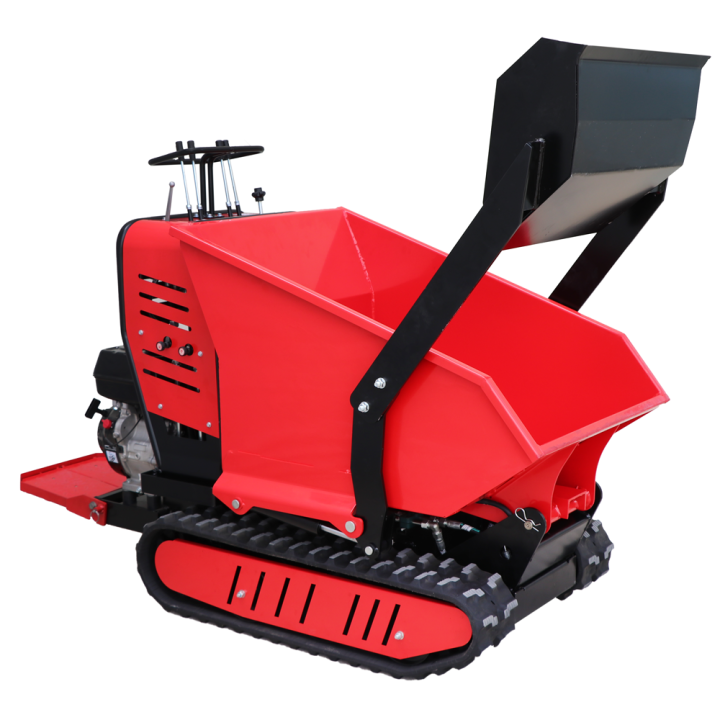

Etukuormain
Hydraulisesti liikkuva etukuormain helpottaa irtomateriaalin lastaamista lavalle. Kuormainta käytetään ohjauspaneelin vivulla.
- Kuormaimen paksuus 3 mm
- Liikekulma 100°
Kuormainta ei saa käyttää maan tasoittamiseen. Ajossa kuormain on pidettävä nostettuna eikä sitä saa painaa maata vasten.

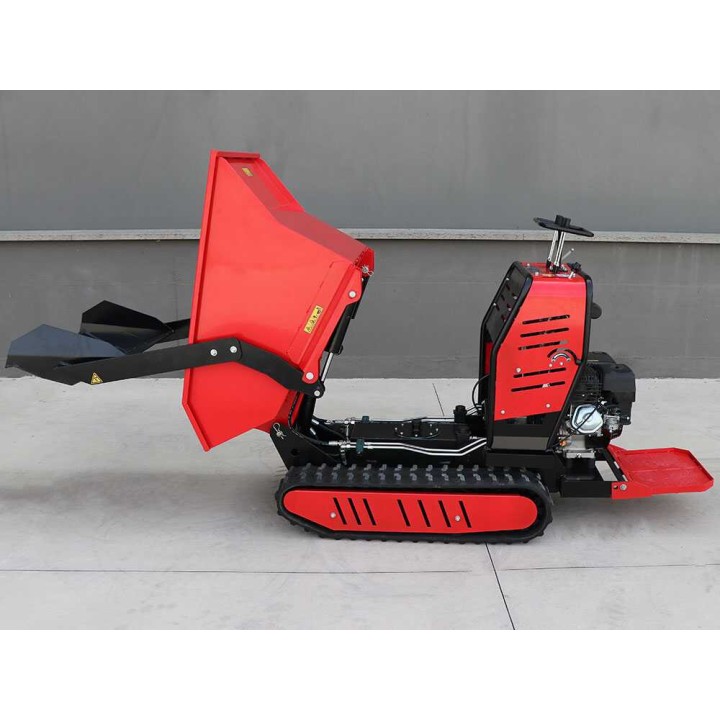

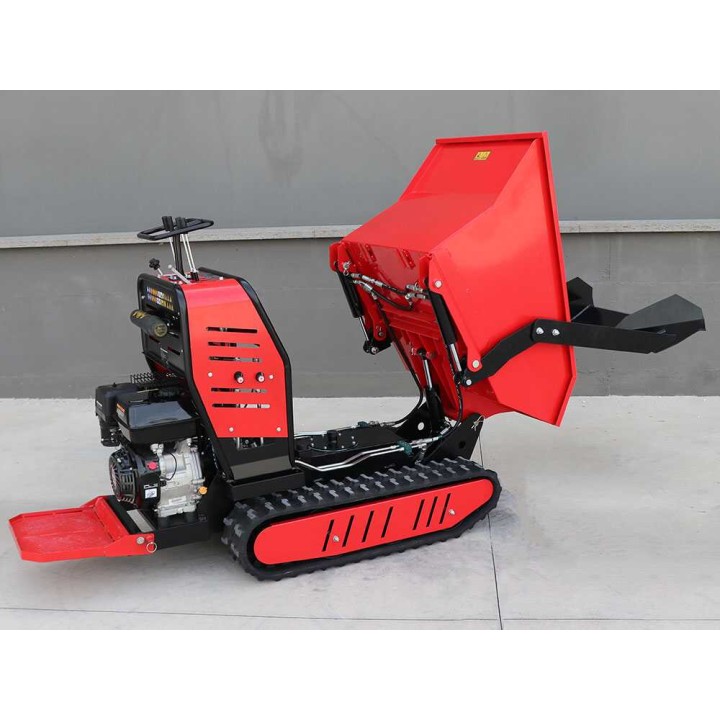

Kipattava dumper-lava
Teräksinen lava on vahvistettu putkimaisilla poikittaisilla tuilla. Lavataso on lähellä maata, mikä helpottaa lastaamista ja purkamista.
- Lavan paksuus 4 mm
- Kantavuus 500 kg
- Hydraulinen kippaus
- Enimmäiskippauskulma 80°

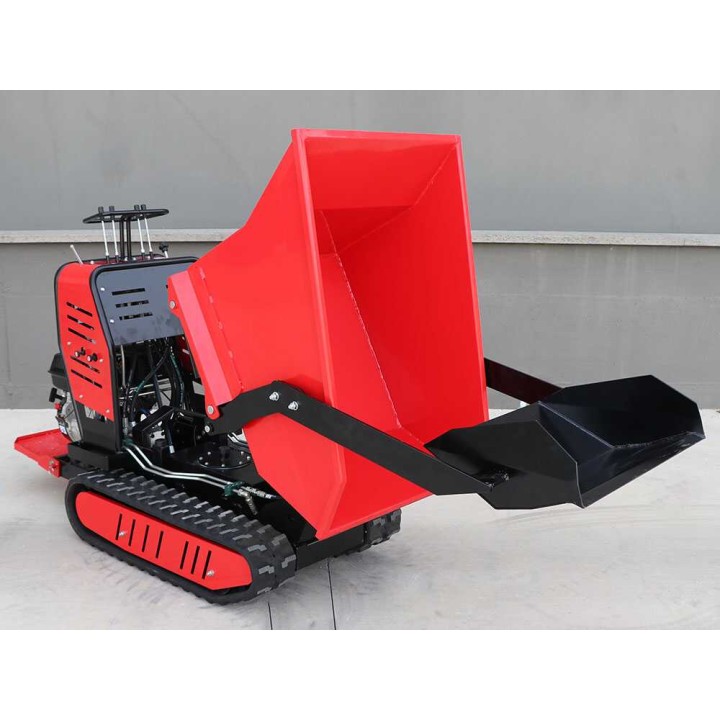

Hydraulinen nostopiiri
Hydraulipiiri nostaa sekä dumper-lavaa että etukuormainta ohjauspaneelin vivuilla. Kokoonpanoon kuuluvat hydraulipumppu, jakaja, hydraulisylinteri lukitusventtiilillä ja kuormaimen nostosylinterit.
Lukitusventtiili pitää lavan paikallaan äkillisen paineenaleneman yhteydessä. Suurin kippauskulma on 80°.
- Hydraulipumppu
- Hydraulinen jakaja
- Lukitusventtiilillä varustettu sylinteri
- Etukuormaimen nostosylinterit
Hallintalaitteet ja yksityiskohdat
Ohjaimet on merkitty selkeästi. Oikean puolen vivuilla käytetään kuormainta ja lavaa, vasemman puolen vivuilla ohjataan teloja erikseen. Ajonopeuden säätö on sijoitettu ohjauspaneelin yhteyteen, ja käyttöohjeelle on oma säilytystilansa.
- Oikea: kuormaimen ja lavan hallinta
- Vasen: telojen erillinen ohjaus
- Ohjauspaneeli: ajonopeuden säätö
Mukana toimitettavat lisävarusteet
- Moottoriöljypullo
- Käyttöohje
- Huolto- ja säätöavaimet
- Moottorin huoltoon tarkoitettu varaosa- ja tarvikesarja: sytytystulppa, ammattikäyttöön tarkoitettu nivelöity sytytystulppa-avain ja vaahtomuovinen ilmansuodatin
Toimitus alkuperäisessä lavalle pakatussa laatikossa.
Tekniset tiedot
Yleiset ominaisuudet
| Malli | TAG500TDH |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Veto | Itsevetävä |
| Kantavuus | 500 kg |
| Enimmäisnousu | 20 % |
| Lavatyyppi | Dumper |
| Lavan kippaus | Hydraulinen |
| Lavan mitat | 106,5 × 71,5 × 66 cm |
| Lavan sisäkorkeus | 440 mm |
| Valmistusmaa | Kiina |
Moottorin tekniset tiedot
| Merkki | Loncin |
|---|---|
| Malli | G270F |
| Tyyppi | 4-tahtinen, yksisylinterinen OHV |
| Iskutilavuus | 270 cm³ |
| Sylinterien määrä | 1 |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuspaineen vapautus | Automaattinen |
| Teho | 9 HP |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Peruutusvaihteet | 1 |
| Vaihteet | Portaaton |
| Käyttö | Vaihteensiirtovipu |
Varusteet
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan paksuus | 3 mm |
| Hydraulinen kippisarja | Kyllä |
| Etukuormain | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Rullien kokonaismäärä | 6 |
| Narukäynnistys | Kyllä |
| Paineensäädin | Kyllä |
Mitat ja paino

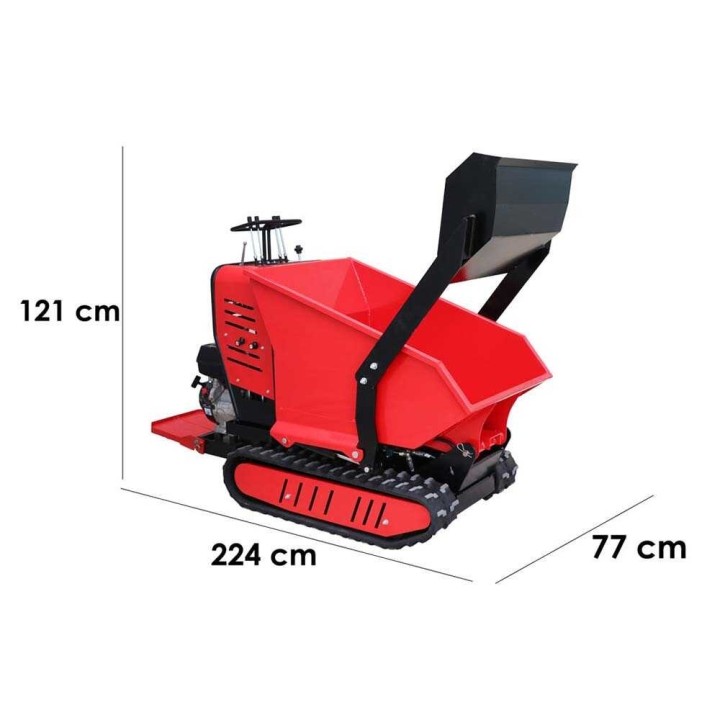

| Tuotteen mitat, P × L × K | 224 × 77 × 121 cm |
|---|---|
| Nettopaino | 275 kg |
| Pakkaus | Alkuperäinen laatikko lavalla |
| Pakkauksen mitat, P × L × K | 180 × 90 × 134 cm |
| Paino pakkauksineen | 290 kg |
| Hydraulisella nostolavalla toimitus | Kyllä |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat telaketjukärryn mitat ja paino?
Tuotteen mitat ovat 224 × 77 × 121 cm ja nettopaino 275 kg. Pakkauksen mitat ovat 180 × 90 × 134 cm ja paino pakkauksineen 290 kg.
Kuinka suuren kuorman lava kestää ja mitkä ovat sen mitat?
Lavan kantavuus on 500 kg. Lavan mitat ovat 106,5 × 71,5 × 66 cm ja sisäkorkeus 440 mm.
Miten lava ja etukuormain toimivat?
Lava kippaa hydraulisesti enintään 80°:n kulmaan, ja etukuormain liikkuu hydraulisesti. Lava ja kuormain toimivat ohjauspaneelin vivuilla.
Mihin etukuormainta saa käyttää?
Etukuormainta saa käyttää ainoastaan irtomateriaalin lastaamiseen lavalle. Sitä ei saa käyttää maan tasoittamiseen. Ajossa kuormain on pidettävä nostettuna eikä sitä saa painaa maata vasten.
Mitä moottorista ja toimituksesta on hyvä tietää ennen käyttöönottoa?
Telaketjukärryssä on Loncin G270F -bensiinimoottori, jonka iskutilavuus on 270 cm³ ja teho 9 HP. Moottori toimitetaan ilman öljyä, joten öljy on täytettävä ennen ensimmäistä käynnistystä. Toimitukseen sisältyvät moottoriöljypullo, käyttöohje, huolto- ja säätöavaimet sekä moottorin huoltoon tarkoitettu varaosa- ja tarvikesarja.
