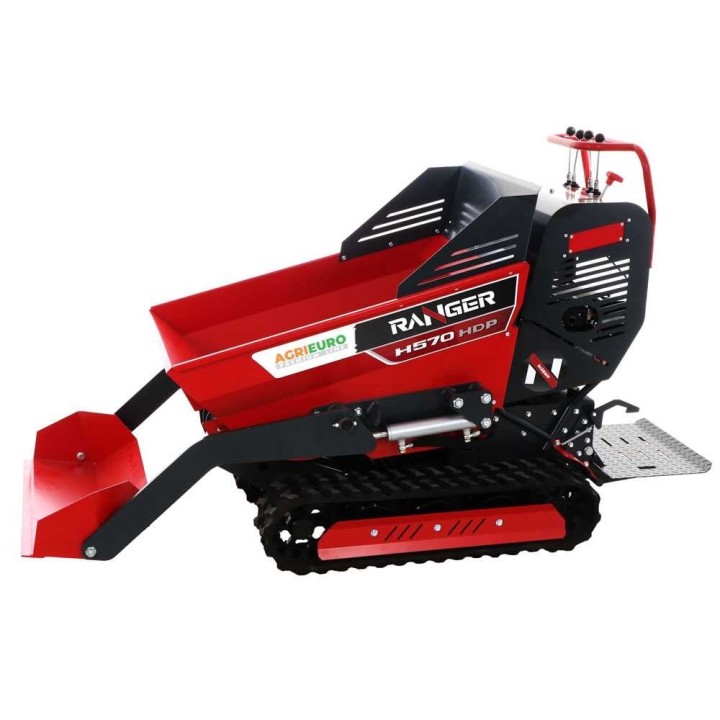

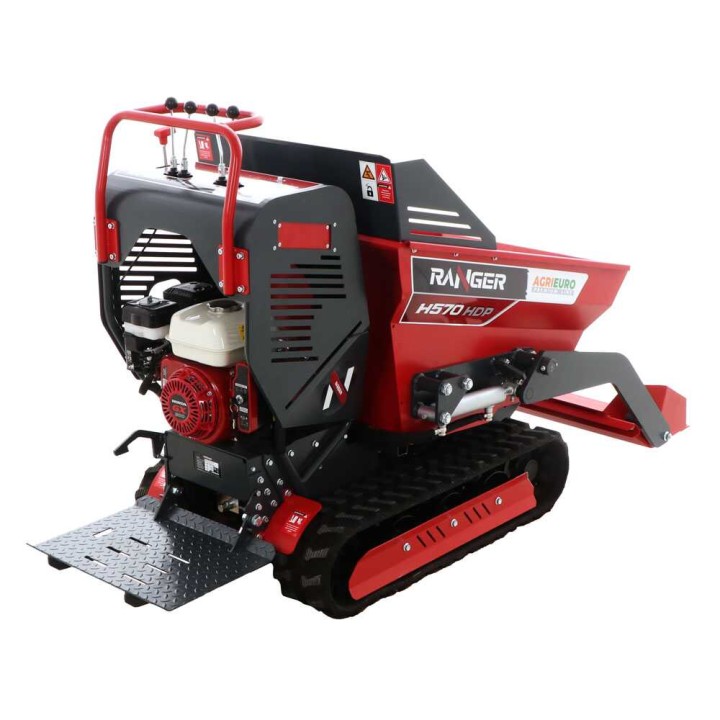

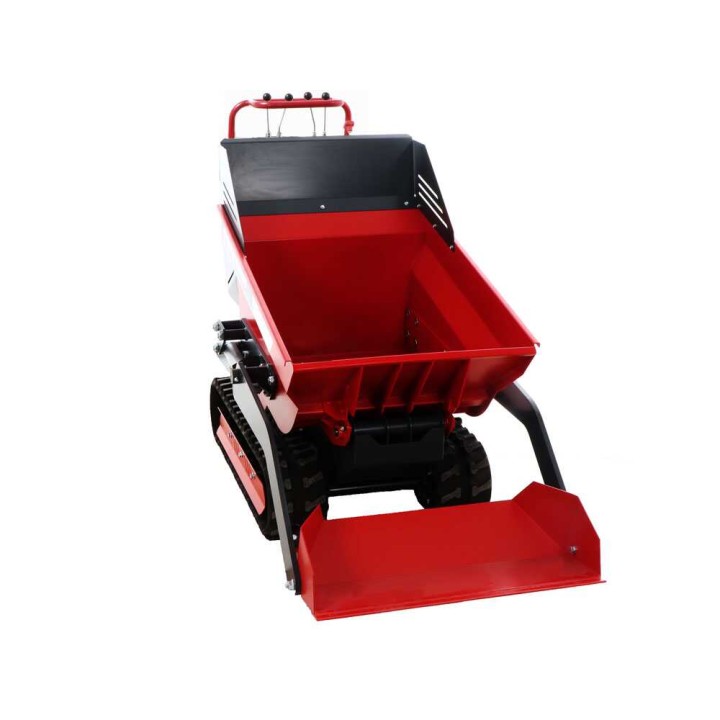

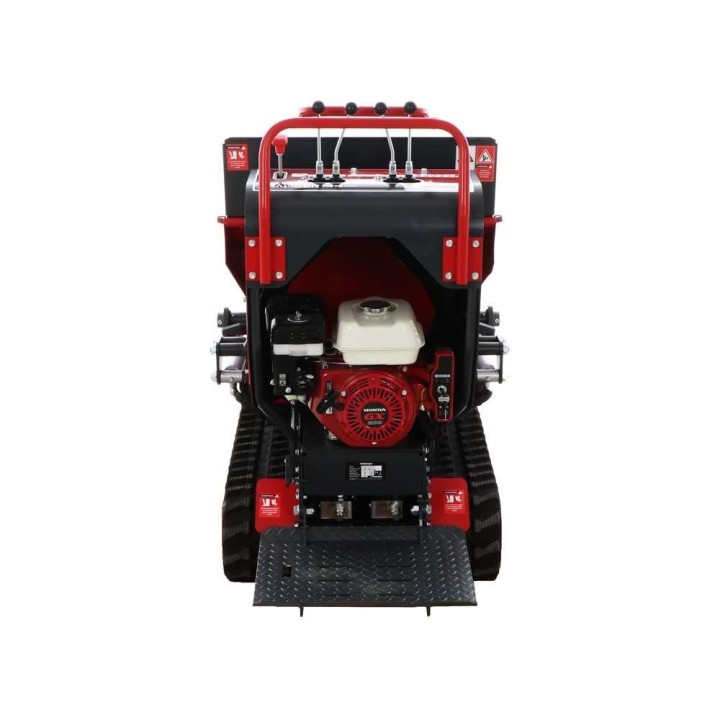

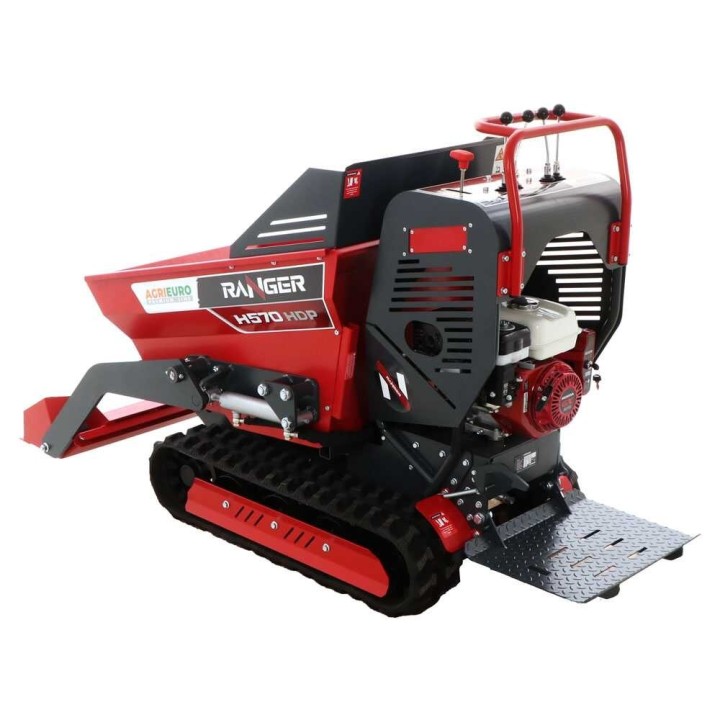

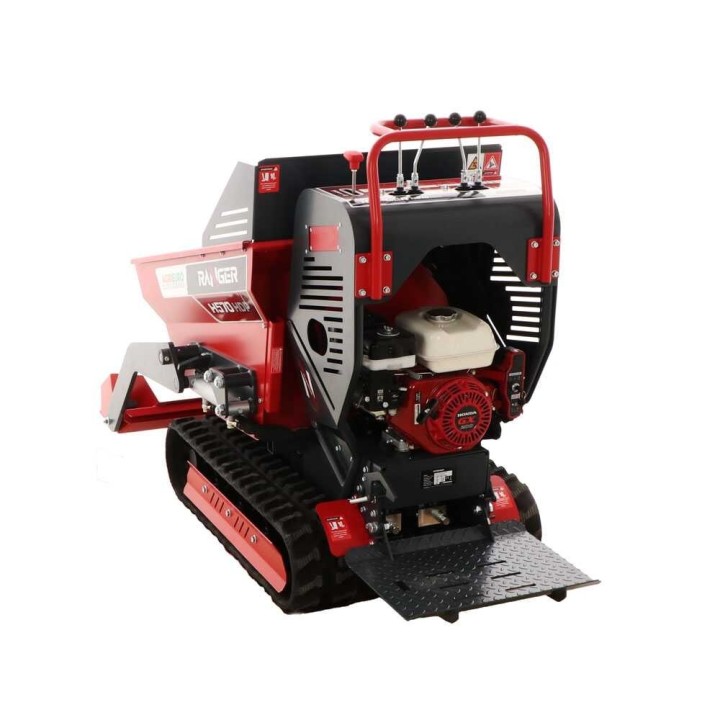

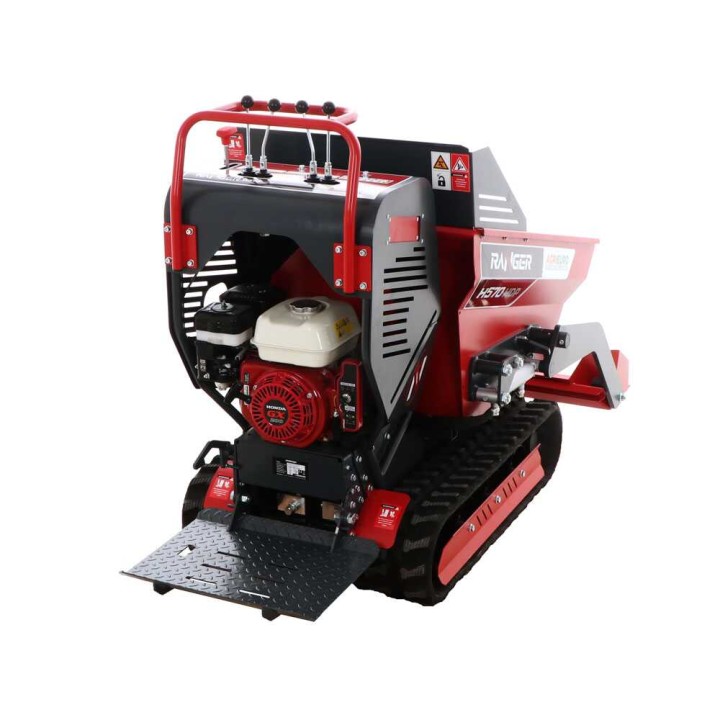

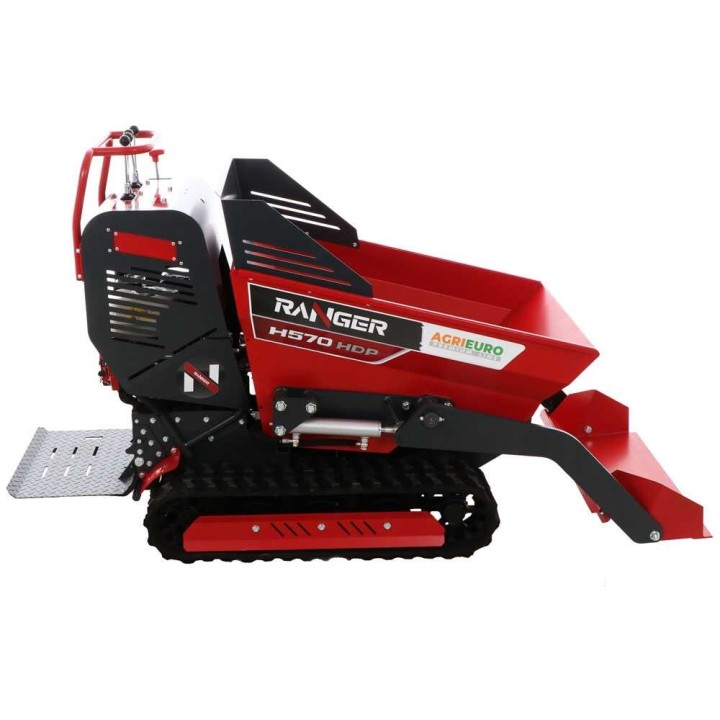

Ranger H570 HDP-E telavetoinen dumpp erikärry, Honda GX200, 6,5 HP, 500 kg
Telavetoinen Ranger H570 HDP-E -dumpp erikärry Honda GX200 -moottorilla, hydrostaattisella vaihteistolla, hydraulisella kallistuksella ja 500 kg:n kantavuudella.
Ranger H570 HDP-E -teladumpperi
Ranger H570 HDP-E on Honda GX200 -moottorilla varustettu telavetoinen dumpp erikärry raskaisiin kuljetustehtäviin. Koneessa on sähkökäynnistys, hydrostaattinen vaihteisto, hydraulisesti kallistuva dumpp erikauha ja etuosan lastauskauha.
Telat, avustettu ohjaus ja 500 kg:n kantavuus tasaisella alustalla helpottavat kuormien siirtämistä. Rinteissä kantavuus on enintään 350 kg, kun kaltevuus on enintään 30 prosenttia.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
Ranger H570 HDP-E on vahvistetulla teräsrungolla varustettu telavetoinen kuljetuskone raskaisiin ja vaativiin työtehtäviin. Hydrostaattinen vaihteisto mahdollistaa nopeuden muuttamisen ajon aikana.
Hydraulinen järjestelmä nostaa ja kallistaa dumpp erikauhaa sekä käyttää etuosan lastauskauhaa. Koneessa on erilliset hallintalaitteet teloille, nopeudelle, lavalle ja lastauskauhalle.
- Sisä- ja ulkopuoliset telarullien suojat
- Kaksinkertainen hammaspyöräpumppu
- Telaston jännityksen palautusjouset
- Vahvistettu dumpp erikauha ja lastauskauha
- Avustettu ohjaus ja käyttäjän astinlauta
Honda GX200 -moottori
Koneessa on yksisylinterinen Honda GX200 -nelitahtimoottori OHV-tekniikalla. Moottorin iskutilavuus on 196 cm³, nimellisteho 6,5 HP ja polttoaineena käytetään bensiiniä.
Moottorissa on automaattinen dekompressio, roiskevoitelu öljykylvyssä ja 3,1 litran polttoainesäiliö. Lähdemateriaalissa ilmoitetaan lisäksi 5,5 HP:n todellinen teho, 3 600 r/min:n enimmäiskierrosluku ja 12,4 Nm:n vääntömomentti.
Hydrostaattinen vaihteisto
Hydrostaattista vaihteistoa ohjataan vivulla, jolla etenemisnopeutta voidaan muuttaa ilman pysähtymistä. Järjestelmä siirtää öljyn pumpulta telojen yhteydessä olevaan voimansiirron koteloon.
Vaihteistossa on hydraulinen käyttö ja rajoittamaton määrä eteenpäin valittavia nopeuksia. Ilmoitettu etenemisnopeus on 2,5 km/h.
Telat ja telasto
Telasto on mitoitettu raskaaseen käyttöön. Vetopyörä on valmistettu valuraudan ja teräksen yhdistelmänä, ja telaston etu- ja takaosan tasapainotus jakaa kuorman tasaisesti.
Telat ovat 180 mm leveät ja niiden kokonaispituus on 108 cm. Itsepuhdistuvat rullat sekä telarullien suojaukset auttavat vähentämään kivien ja muun materiaalin päätymistä telakanavaan.
Etuosan lastauskauha
Etuosan hydraulinen lastauskauha on tarkoitettu irtomateriaalin lastaamiseen dumpp erikauhaan. Sitä käytetään ohjauspaneelin omalla vivulla.
- Kauhan paksuus 2 mm
- Kääntökulma 100°
- Mitat 37 × 75,5 × 23 cm
Kauhaa ei ole tarkoitettu maan tasoittamiseen. Siirron aikana kauha tulee pitää nostettuna eikä sitä saa painaa maata vasten, jotta männät, nivelet ja tuet eivät vaurioidu.
Hydraulisesti kallistuva dumpp erikauha
Teräksinen dumpp erikauha on vahvistettu putkimaisilla poikkituilla. Matala lastaustaso helpottaa materiaalin lastaamista ja hydraulinen järjestelmä kallistaa lavan enintään 90 asteen kulmaan.
- Lavan paksuus 2 mm
- Mitat 107 × 68 × 74 cm
- Kantavuus tasaisella alustalla 500 kg
- Kantavuus kaltevalla alustalla 350 kg
- Enimmäiskaltevuus 30 %
Hydraulinen nostojärjestelmä
Hydraulinen järjestelmä käyttää sekä dumpp erikauhaa että etuosan lastauskauhaa. Kokoonpanoon kuuluvat hydraulipumppu, hallintavivulla varustettu jakoventtiili ja hydraulisylinteri.
Nostotoiminnot valitaan ohjauspaneelin vivuilla. Dumpp erikauhan suurin ilmoitettu kallistuskulma on 90°.
Hallintalaitteet ja käyttäjän astinlauta
Hallintalaitteet on sijoitettu ohjauspaneeliin. Keskimmäiset kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu käyttää etuosan lastauskauhaa ja oikeanpuoleinen vipu dumpp erikauhan kallistusta.
Nopeudensäätövivulla muutetaan etenemisnopeutta. Koneessa on myös käyttäjän astinlauta.
- Keskimmäiset vivut: eteneminen, peruutus ja ohjaus
- Vasen vipu: etuosan lastauskauha
- Oikea vipu: dumpp erikauhan kallistus
- Nopeudensäätövipu: etenemisnopeuden muuttaminen
Ennen öljyn tarkistamista tai lisäämistä on tarkistettava moottoriöljyn määrä ja luettava käyttöohje. Öljykylpyisellä suodattimella varustetuissa malleissa myös suodattimeen lisätään öljyä käyttöohjeen mukaisesti.
Toimitukseen sisältyy
- Kaksi pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Säätöön ja kokoonpanoon tarkoitettu avainsarja
- Puulavaan pakattu toimitus
Tekniset tiedot
Yleiset tiedot
| Malli | RANGER H570 HDP-E |
|---|---|
| Rakenne | Telavetoinen |
| Vetävä eteneminen | Kyllä |
| Kantavuus tasaisella alustalla | 500 kg |
| Kantavuus rinteessä | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Lavan tyyppi | Dumpp erikauha |
| Lavan sisäkorkeus | 74 mm |
| Käynnistys | Sähköinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Sylinterin materiaali | Alumiini |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Puristussuhde | 8,5:1 |
| Nimellisteho | 6,5 HP |
| Todellinen teho | 5,5 HP |
| Enimmäiskierrosluku | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Polttoaine | Bensiini |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliön tilavuus | 3,1 l |
| Valmistusmaa | Japani |
Voimansiirto
| Vaihteiston tyyppi | Hydrostaattinen |
|---|---|
| Vaihteiston käyttö | Hydraulinen |
| Eteenpäin vaihteet | Rajoittamaton määrä |
| Etenemisnopeus | 2,5 km/h |
| Hallinta | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Dumpp erikauha | Kyllä |
| Lavan paksuus | 2 mm |
| Hydraulinen kallistus | Kyllä |
| Etuosan lastauskauha | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telan leveys | 180 mm |
| Telarullien kokonaismäärä | 3 |
| Vetokäynnistys narulla | Kyllä |
Toimituksen tiedot
| Moottoriöljypullot | 2 |
|---|---|
| Käyttöohje | Kyllä |
| Pakkaus | Puulava |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoamisaika | 30 minuuttia |
Mitat ja paino

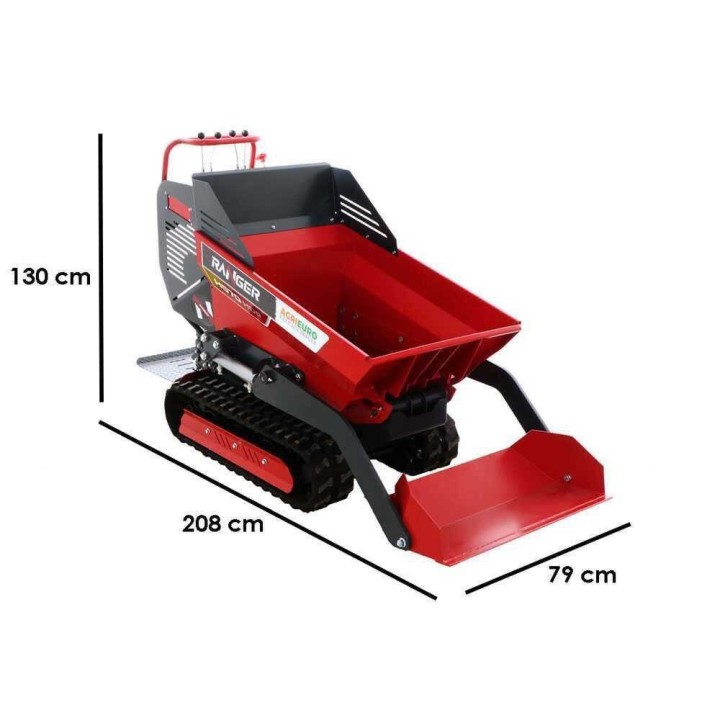

| Tuotteen mitat, pituus × leveys × korkeus | 208 × 79 × 130 cm |
|---|---|
| Nettopaino | 385 kg |
| Pakkauksen mitat, pituus × leveys × korkeus | 160 × 80 × 131 cm |
| Bruttopaino pakkauksessa | 410 kg |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman dumpp erikärry voi kuljettaa?
Kantavuus tasaisella alustalla on 500 kg. Rinteessä kantavuus on 350 kg, kun enimmäiskaltevuus on 30 %.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 208 × 79 × 130 cm ja nettopaino 385 kg. Pakkauksen mitat ovat 160 × 80 × 131 cm ja bruttopaino pakkauksessa 410 kg.
Millainen moottori ja polttoaine tässä dumppikärryssä on?
Koneessa on yksisylinterinen Honda GX200 -nelitahtimoottori OHV-tekniikalla. Iskutilavuus on 196 cm³, nimellisteho 6,5 HP ja polttoaineena käytetään bensiiniä. Polttoainesäiliön tilavuus on 3,1 l.
Miten etenemisnopeutta ja kauhoja hallitaan?
Hydrostaattista vaihteistoa ohjataan hallintavivuilla, ja etenemisnopeutta voidaan muuttaa ajon aikana. Etenemisnopeus on 2,5 km/h. Vasen vipu käyttää etuosan lastauskauhaa, oikea vipu dumpp erikauhan kallistusta ja nopeudensäätövipu muuttaa etenemisnopeutta.
Mitä toimitukseen sisältyy ja kuinka kauan kokoaminen kestää?
Toimitukseen sisältyy kaksi pulloa 4-tahtimoottorin öljyä, käyttöohje sekä säätöön ja kokoonpanoon tarkoitettu avainsarja. Kokoamisajaksi on ilmoitettu 30 minuuttia, ja toimitus on pakattu puulavalle.
