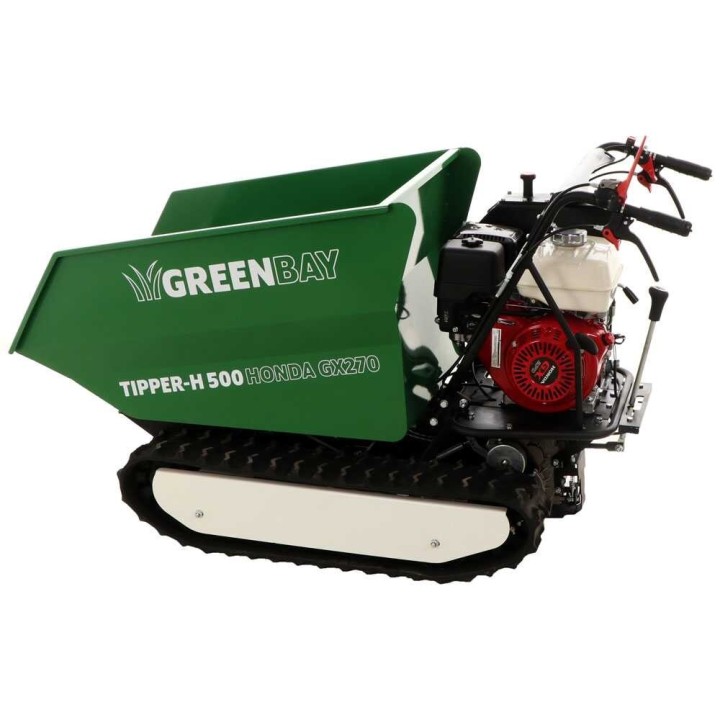

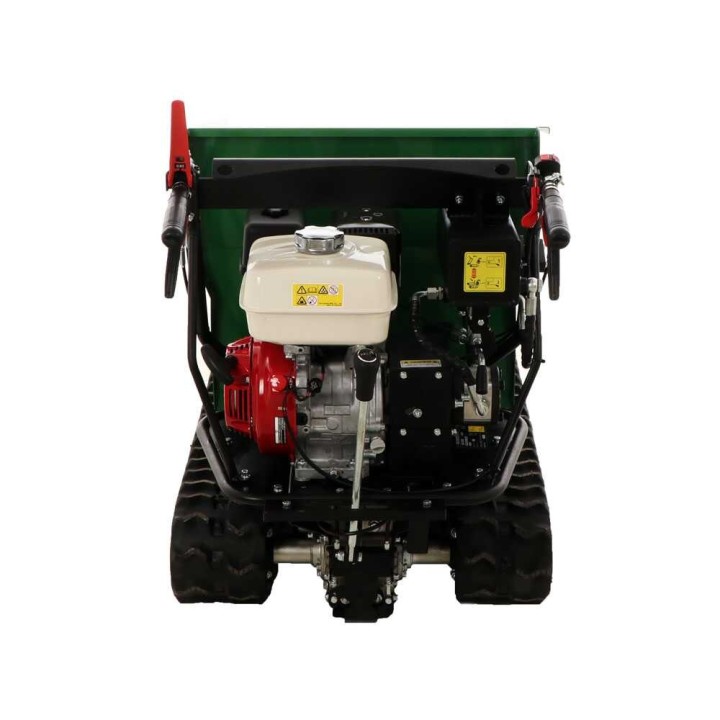

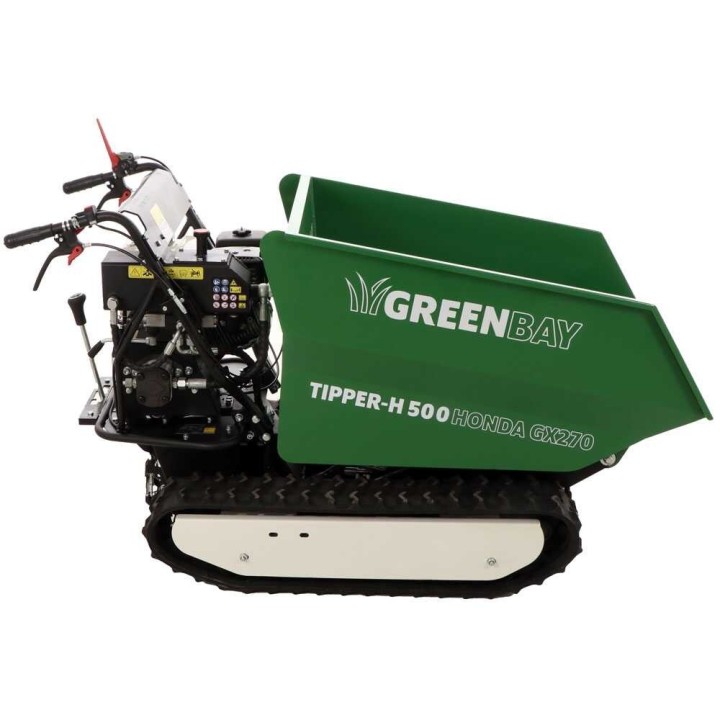

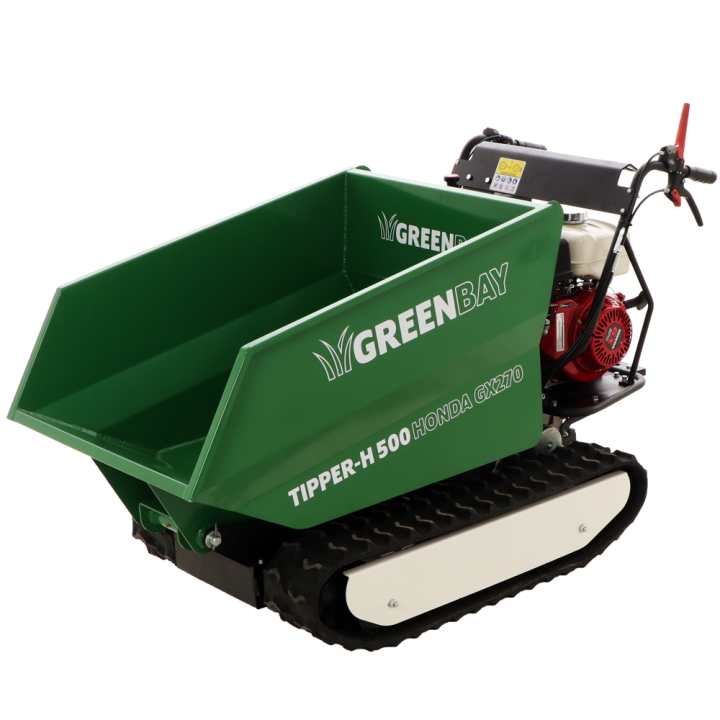

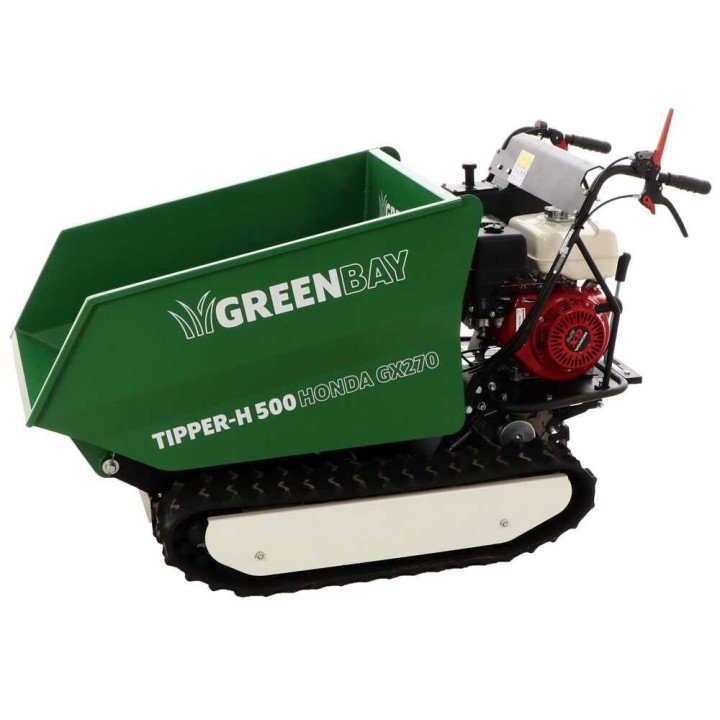

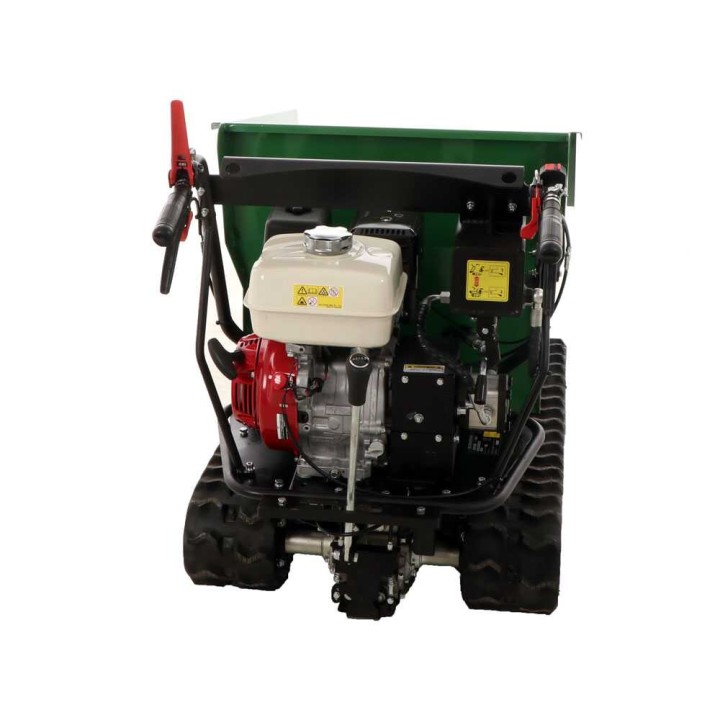

TIPPER-H 500 telaketjudumppperi Honda GX270, 9 HP, 500 kg, hydraulinen kippilava kuvat
TIPPER-H 500 telaketjudumppperi Honda GX270, 9 HP, 500 kg, hydraulinen kippilava
Telaketjuvetoinen TIPPER-H 500 -dumppperi Honda GX270 -moottorilla, 500 kg:n kantavuudella ja hydraulisesti kipattavalla tiiviillä teräslavalla.
TIPPER-H 500 -telaketjudumpperi Honda-moottorilla
TIPPER-H 500 on telaketjuilla liikkuva dumpp vaunukärry raskaiden materiaalien kuljettamiseen ja tyhjentämiseen myös epätasaisessa tai vaikeasti saavutettavassa maastossa. Dumppilavan kantavuus on 500 kg, ja hydraulinen kippaus helpottaa kuorman purkamista.
Koneessa on 9 HP:n Honda GX270 -nelitahtimoottori, mekaaninen 3+1-vaihteisto sekä vahva teräsrunko. Tiivis, reiätön lava soveltuu myös runsaasti nestettä sisältävien materiaalien kuljettamiseen.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
Telaketjudumppperi on tarkoitettu raskaiden materiaalien kuljettamiseen esimerkiksi rakennus-, maa- ja puutarhatöissä. Telaketjut parantavat pitoa ja vakautta epätasaisella, pehmeällä tai mutaisella alustalla.
500 kg:n kantavuus ja hydraulinen kippaus helpottavat hiekan, soran, mullan, jätteiden ja muiden materiaalien siirtämistä sekä purkamista.
Honda GX270 -moottori
Honda GX270 on yksisylinterinen nelitahtimoottori, jossa on OHV-venttiilikoneisto. Moottorin iskutilavuus on 270 cm³ ja nimellisteho 9 HP.
- Polttoaineena bensiini
- Polttoainesäiliö 5,3 l
- Suurin kierrosluku 3 600 r/min
- Vääntömomentti 19,1 Nm / 2 500 r/min
- Automaattinen dekompressio
- Öljykylpyvoitelu
Ennen käynnistystä öljyn ja muiden nesteiden määrät on tarkistettava käyttöohjeen mukaisesti. Käyttöohje on luettava ennen tarkastus- ja täyttötoimenpiteitä.
Vaihteisto, jarrut ja voimansiirto
Mekaanisessa vaihteistossa on kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Vaihteiston yhteydessä toimivat seisontajarrut aktivoituvat automaattisesti, kun hallintalaitteet vapautetaan.
Voimansiirto on rakenteeltaan vahva ja mahdollistaa ohjaamisen vaikuttamalla erikseen oikean tai vasemman telaketjun pyörintään.
Telaketjut ja alusta
Vahvistetut kumitelaketjut on suunniteltu tarjoamaan pitoa ja vakautta erilaisilla alustoilla. Telaketjuissa on neljä rullaa, ja niiden kokonaisleveys on 95 cm.
Telaketjun takana oleva terävä, säiliövaunua muistuttava yläkulma helpottaa nousua askelmille ja muille esteille.
Runko
Runko on valmistettu paksuseinäisestä koteloteräksestä. Rakenne vähentää tärinää ja melua, ja matala painopiste tukee vakautta työskentelyn aikana.
Moottorin ja voimansiirron sijoittelu helpottaa huoltotoimenpiteitä. Telaketjun kireyttä säädetään kiristysjousien avulla.
Kippilava
Lava on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkipalkeilla. Hitsattu, reiätön rakenne on tiivis ja soveltuu myös nestepitoisten materiaalien kuljettamiseen.
Kuormaustaso on lähellä maata, mikä helpottaa lastaamista ja purkamista sekä pitää painopisteen matalana. Lavan mitat ovat 950 × 680 × 465 mm.
Kippaus tapahtuu hydraulisesti ohjauslaitteella.
Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti ja niiden avulla koneen liikkeitä voidaan hallita tarkasti. Punainen päävipu aktivoi liikkeen, ja alemmat vivut ohjaavat oikeaa ja vasenta telaketjua.
- Liikevipu: Punainen vipu koneen liikkeen aktivointiin.
- Ohjausvivut: Alemmat vivut oikean ja vasemman telaketjun ohjaamiseen.
- Kaasuvipu: Moottorin kaasun säätöön.
- Turvajarru: Koneen nopeaan pysäyttämiseen.
- Hydraulinen kippaus: Lavan nostamiseen ja kallistamiseen.
Ohjaus on säädettävissä vivun liikkeen mukaan, joten käännös voidaan tehdä asteittain ilman äkillisiä liikkeitä.
Toimitukseen sisältyvät varusteet
- Kaksi pulloa nelitahtimoottorin öljyä
- Käyttöohje
- Avainsarja säätöä ja kokoamista varten
- Alkuperäinen pakkaus
Tekniset tiedot
Yleiset tiedot
| Malli | TIPPER-H 500 |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus 20 % kaltevuudessa | 500 kg |
| Kantavuus 25 % kaltevuudessa | 400 kg |
| Enimmäiskaltevuus | 25 % |
| Lavatyyppi | Dumppilava |
| Lavan kippaus | Hydraulinen |
| Lavan mitat | 95 × 68 × 46,5 cm |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX270 |
| Moottorityyppi | Yksisylinterinen nelitahtimoottori, OHV |
| Iskutilavuus | 270 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Polttoainesäiliö | 5,3 l |
| Suurin kierrosluku | 3 600 r/min |
| Puristussuhde | 8,5:1 |
| Vääntömomentti | 19,1 Nm / 1,94 kgfm / 2 500 r/min |
| Kuivapaino | 25,8 kg |
Voimansiirto ja varustelu
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Vaihteet eteen | 3 |
| Peruutusvaihteet | 1 |
| Vaihteet yhteensä | 3+1 |
| Vaihteiston rakenne | Hammaspyörät öljykylvyssä |
| Hydraulimäntä | Kyllä |
| Tehostettu ohjaus | Kyllä |
| Telaketjurullat | 4 |
| Narukäynnistys | Kyllä |
Mitat ja pakkaus

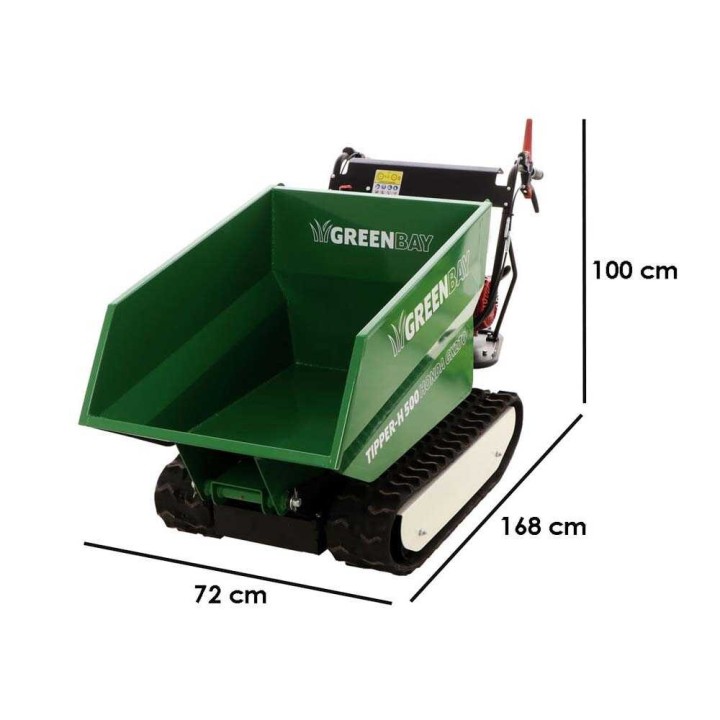

| Tuotteen mitat (P × L × K) | 168 × 72 × 100 cm |
|---|---|
| Nettopaino | 278 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat (P × L × K) | 167 × 77 × 112,6 cm |
| Bruttopaino pakkauksessa | 308 kg |
| Toimitus hydraulisella nostotasolla | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Mikä on dumppperin kantavuus kaltevassa maastossa?
Kantavuus on 500 kg enintään 20 % kaltevuudessa ja 400 kg 25 % kaltevuudessa. Enimmäiskaltevuus on 25 %.
Mitkä ovat koneen ja lavan mitat?
Tuotteen mitat ovat 168 × 72 × 100 cm. Lavan mitat ovat 95 × 68 × 46,5 cm.
Millainen moottori dumppperissa on?
Koneessa on yksisylinterinen Honda GX270 -nelitahtimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Polttoaineena käytetään bensiiniä, ja polttoainesäiliön tilavuus on 5,3 l.
Miten lavan kippaus ja koneen ohjaus toimivat?
Lava kipataan hydraulisesti ohjauslaitteella. Koneessa on mekaaninen 3+1-vaihteisto, ja oikeaa ja vasenta telaketjua ohjataan erillisillä vivuilla.
Miten tuote toimitetaan?
Tuote toimitetaan kuormalavalla valmiiksi koottuna. Toimitukseen sisältyvät kaksi pulloa nelitahtimoottorin öljyä, käyttöohje, avainsarja säätöä ja kokoamista varten sekä alkuperäinen pakkaus.
Mikä on dumppperin paino?
Koneen nettopaino on 278 kg. Bruttopaino pakkauksessa on 308 kg.
