RAPTOR 7800 HDH telaketjukärry, Honda GX390, 13 HP, hydraulinen dumper-lava kuvat
RAPTOR 7800 HDH telaketjukärry, Honda GX390, 13 HP, hydraulinen dumper-lava
Telaketjuvetoinen RAPTOR 7800 HDH -moottorikuljetuskärry Honda GX390 -moottorilla, hydraulisella dumper-lavalla ja 800 kg:n kantavuudella.

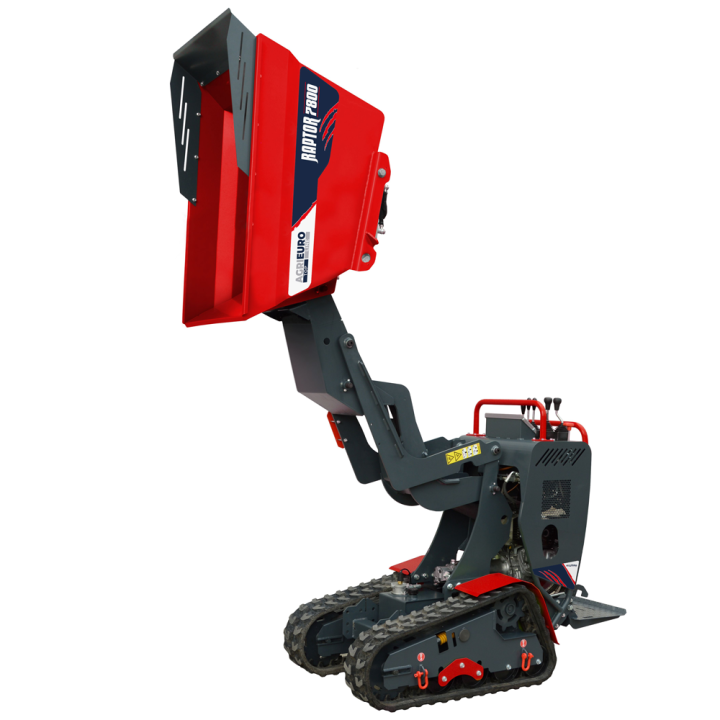

RAPTOR 7800 HDH -telaketjullinen moottorikuljetuskärry

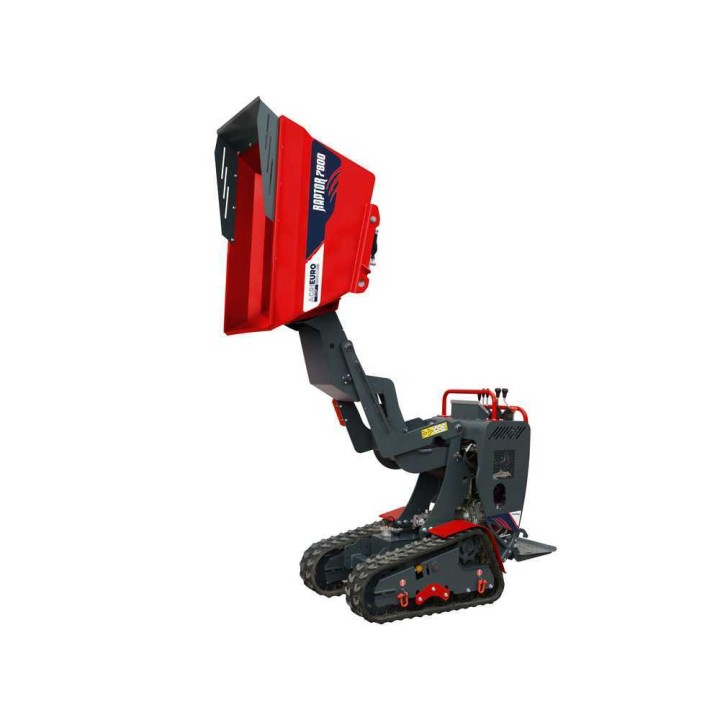

RAPTOR 7800 HDH on telaketjuilla liikkuva moottorikuljetuskärry, jossa on hydraulisesti kallistuva dumper-lava ja korkea tyhjennys. Honda GX390 -bensiinimoottorin nimellisteho on 13 HP, ja hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana.
Kantavuus on tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg. Telaketjut, matala painopiste ja hydraulinen lavan nosto tukevat kuormien siirtämistä vaihtelevassa maastossa.
Tekniset pääominaisuudet
RAPTOR 7800 HDH -moottorikuljetuskärry

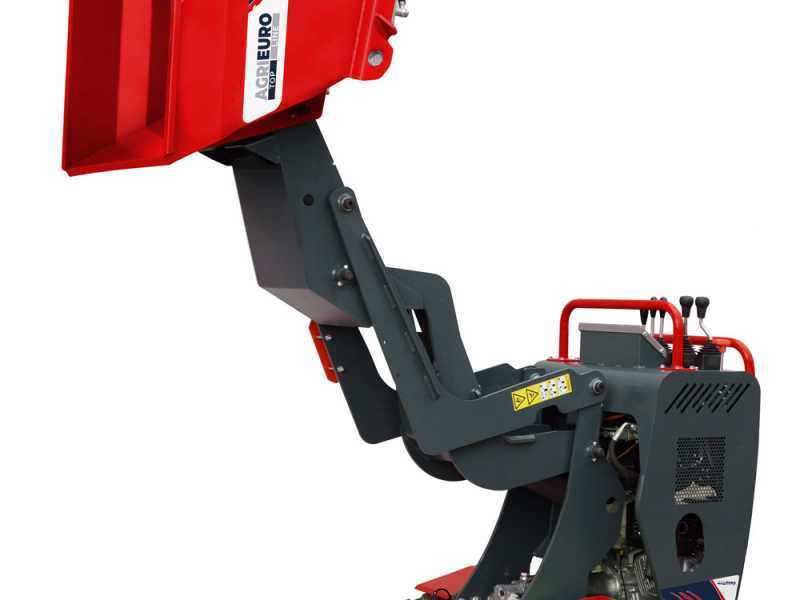

Telaketjuilla liikkuva RAPTOR 7800 HDH on varustettu hydraulisella dumper-lavalla, jonka korkea tyhjennys helpottaa kuorman purkamista. Honda GX390 -moottori käynnistetään käsin, ja sen nimellisteho on 13 HP.
Hydrostaattisen vaihteiston ansiosta ajonopeutta voidaan säätää myös liikkeen aikana. Kantavuus on tasaisella alustalla enintään 800 kg ja enintään 30 prosentin kaltevuudessa 600 kg.

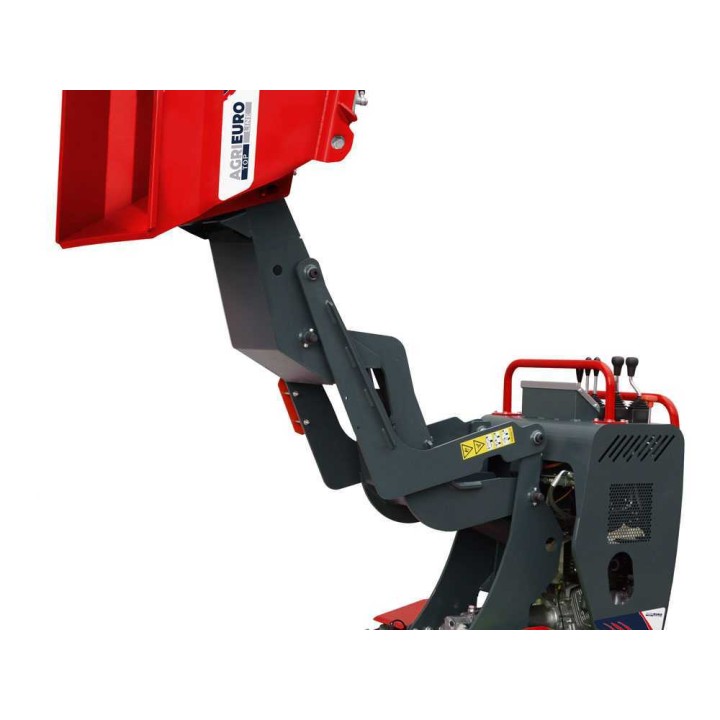

Hydraulinen lavan kippaus vähentää käsin nostamiseen tarvittavaa voimaa. Hallinta tapahtuu vipuohjaimilla, joilla käytetään lavaa, telaketjuja ja ajonopeutta.

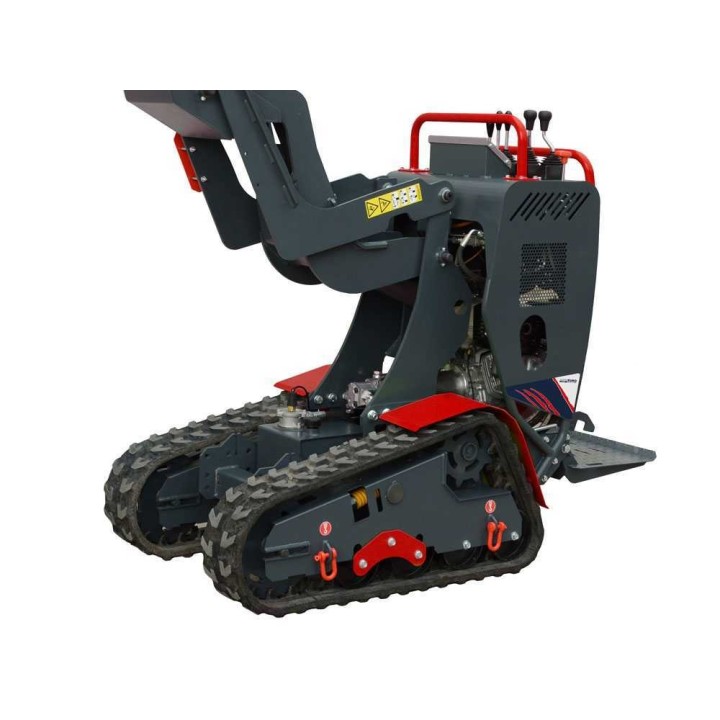

Runko on suunniteltu kevyeksi ja lujaksi. Telaketjut tukevat vakautta kuormattuna ja kaltevilla alustoilla.
Koneet testataan tehtaalla. Moottoriöljy ja vaihteistoöljy ovat ilmoituksen mukaan täytetty oikealle tasolle, ja polttoainesäiliössä on pieni määrä polttoainetta. Tarkista öljytasot ja tutustu käyttöohjeeseen ennen käyttöä ja nesteiden lisäämistä.
Tekninen rakenne ja turvallisuus
Hydraulimoottorin yhteydessä olevat kaksi laipallista OverCenter-venttiiliä pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja rajoittavat nopeuden kasvua alamäessä.
Alusta on suunniteltu matalalla painopisteellä. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja maavara on 16 cm esteiden ylittämistä varten epätasaisessa maastossa.

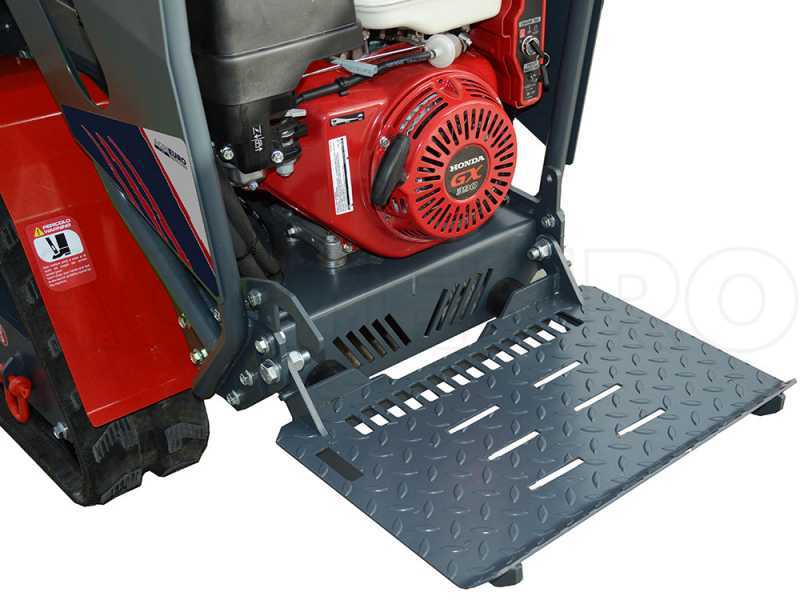

- Moottori: Honda GX390, 13 HP, 10 litran bensiinisäiliö ja käsikäynnistys
- Voimansiirto: hydrostaattinen, nopeudet 2,5 km/h ja 3,5 km/h
- Hydrauliikka: 200 cm³:n orbitraalimoottorit, kolminkertainen hammaspyöräpumppu
- Enimmäiskaltevuus: 30 % eli 17°
- Kantavuus: 800 kg tasaisella ja 600 kg kaltevalla alustalla

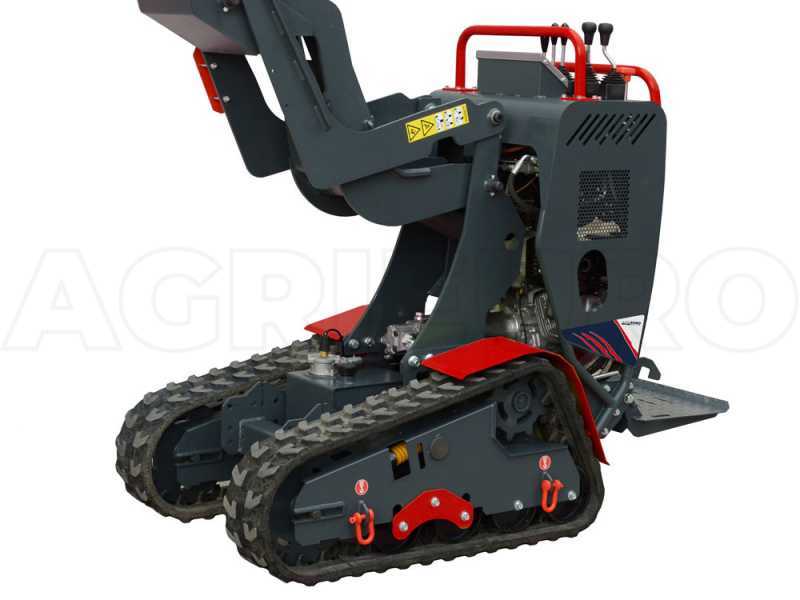

- Telaketjut: leveys 200 mm, jako 72 mm ja neljä rullaa, joista kaksi on kallistuvia
Hallintalaitteet
Hallintalaitteet on sijoitettu selkeästi ja niiden käyttö perustuu vipuohjaimiin. Käyttöpaneeli sisältää seuraavat osat:
- 1: Käyttövivut
- 2: Hätäkytkin välitöntä pysäytystä varten
- 3: LCD-näyttö vain 4.0-teollisuusversion yhteydessä
- 4: LED-valojen kytkin sähkökäynnisteisissä malleissa
- 5: Puskulevyn käyttövipu puskulevyllä varustetuissa malleissa
- 6: Lavan kippauksen käyttövipu
- 7: Korkean tyhjennyksen käyttövipu
- 8: Nopeuden käyttövipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 HDH |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Bensiinimoottori |
| Vetotapa | Itsevetävä |
| Kantavuus | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % |
| Lavatyyppi | Dumper |
| Lava | Metallinen |
| Lavan kippaus | Hydraulinen |
| Korkea tyhjennys | Kyllä |
| Saksinosto | Kyllä |
| Käynnistys | Käsikäynnistys |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX390 |
| Moottorityyppi | 4-tahtimoottori |
| Iskutilavuus | 389 cm³ |
| Nimellisteho | 13 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekanismi | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Ajonopeus | 2,5–3,5 km/h |
| Ohjaus | Ohjausvivut |
| Avustettu ohjaus | Kyllä |
Hydrauliikka ja varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Hydraulinen kippisarja | Kyllä |
| Kallistuva telaketju | Kyllä |

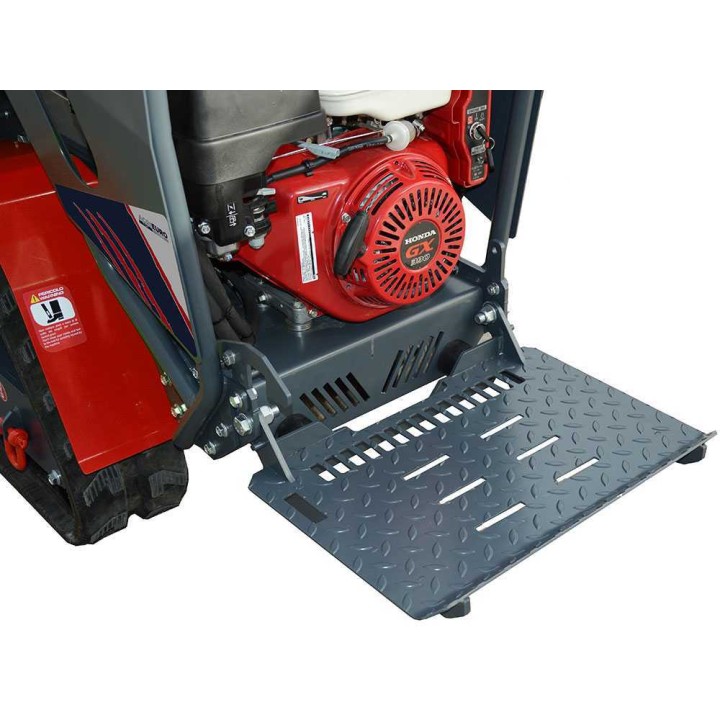

| Kuljettajan astinlauta | Kyllä |
| Kaarevat laidan korokkeet | Ei |
| Telaketjun leveys | 200 mm |
| Telaketjun jako | 72 mm |
| Telaketjun rullien kokonaismäärä | 4 |
| Kallistuvat rullat | 2 |
| Käsikäynnistys narulla | Kyllä |
Hydraulijärjestelmän tiedot
| Hydraulimoottorit | 200 cm³:n orbitraalimoottorit |
|---|---|
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min, 3 000 r/min |
| Enimmäis-/käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |

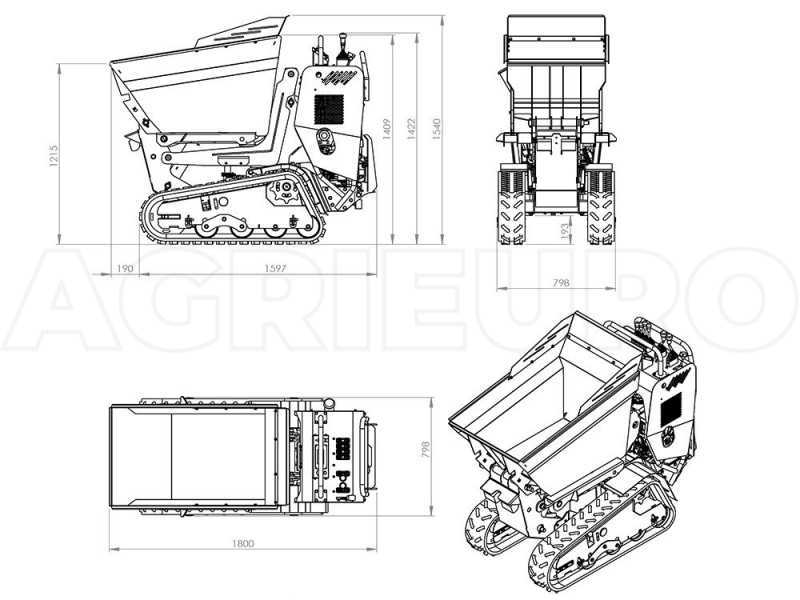

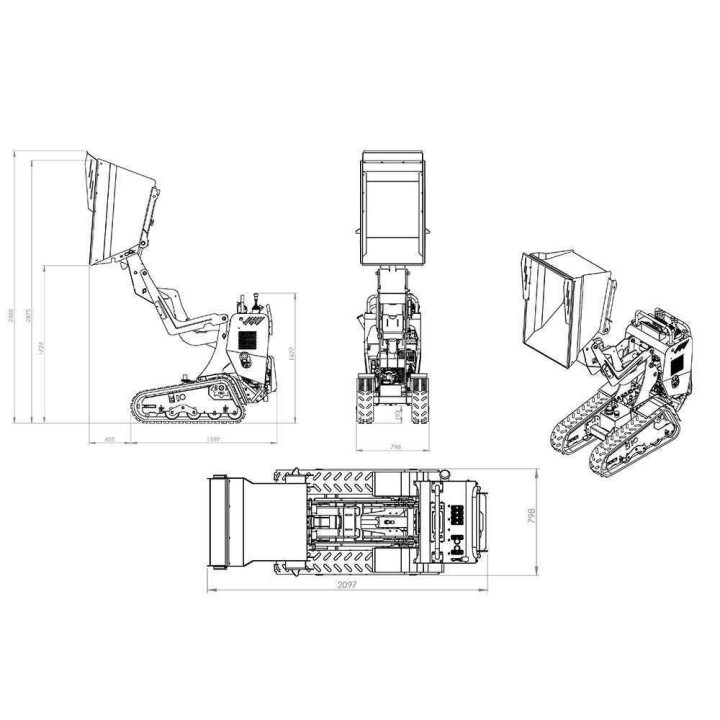

Mitat ja pakkaus

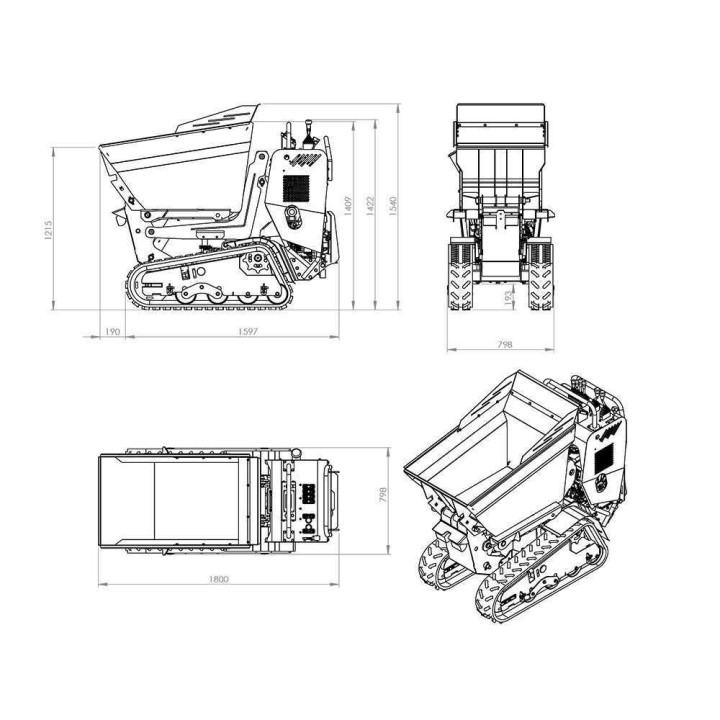

| Tuotteen mitat (p × l × k) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 640 kg |
| Pakkaus | Puulavalla |
| Toimitukseen sisältyvä puulava | Kyllä |
| Asennusaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman moottorikuljetuskärry voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 800 kg ja kaltevalla alustalla enintään 600 kg. Enimmäiskaltevuus on 30 % eli 17°.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 640 kg.
Millainen moottori kärryssä on?
Kärryssä on Honda GX390 -nelitahtinen bensiinimoottori, jonka iskutilavuus on 389 cm³ ja nimellisteho 13 HP. Moottori käynnistetään käsin, ja polttoainesäiliön tilavuus on 10 l.
Miten kärryn lava tyhjennetään?

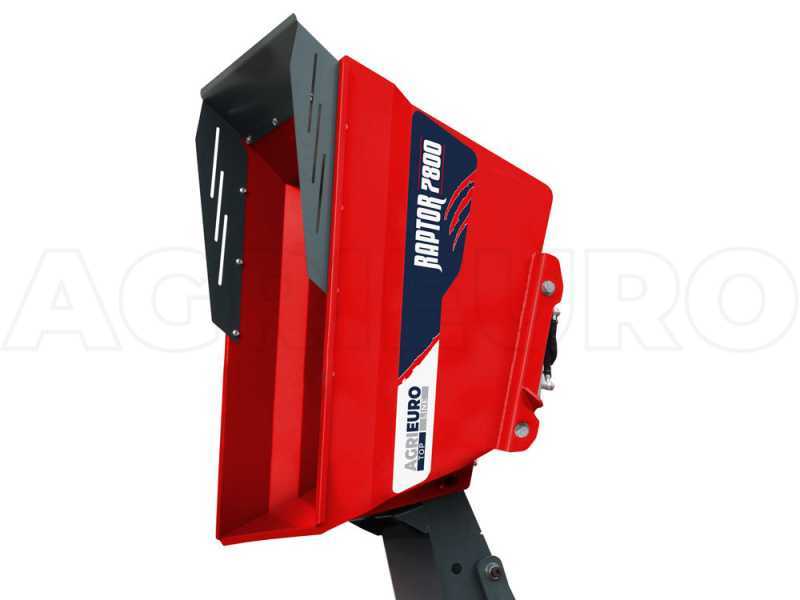

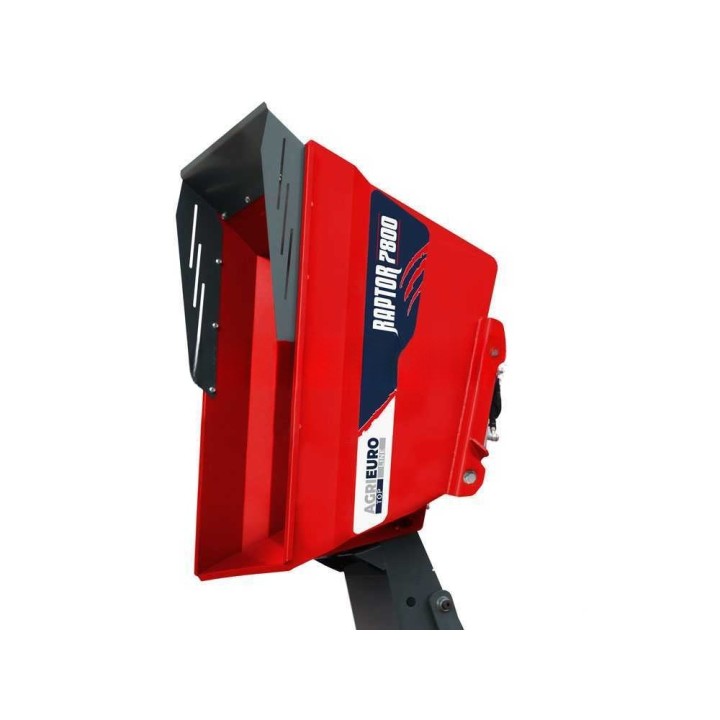

Metallinen dumper-lava kippautuu hydraulisesti, ja siinä on korkea tyhjennys sekä saksinosto. Lavan käyttö tapahtuu käyttövivulla.
Millä nopeudella kärry liikkuu?
Hydrostaattisen voimansiirron ajonopeus on 2,5–3,5 km/h. Nopeutta voidaan säätää myös ajon aikana.
Miten tuote toimitetaan ja kuinka pitkä asennusaika on?
Tuote toimitetaan puulavalla. Ilmoitettu asennusaika on 5 minuuttia.
