RAPTOR 7800 HDT telaketjukuljetin, Honda GX390, 13 HP, hydraulinen dumper-lava
Telaketjuvetoinen RAPTOR 7800 HDT kuljetin Honda GX390 -moottorilla, hydraulisella dumper-lavalla, 800 kg:n kantavuudella ja 30 %:n nousukyvyllä.

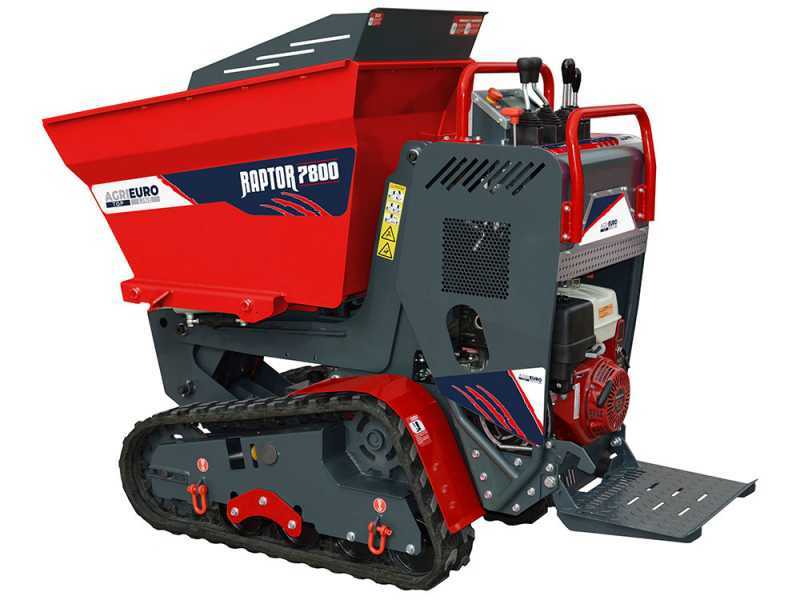

RAPTOR 7800 HDT -telaketjukuljetin Honda-moottorilla

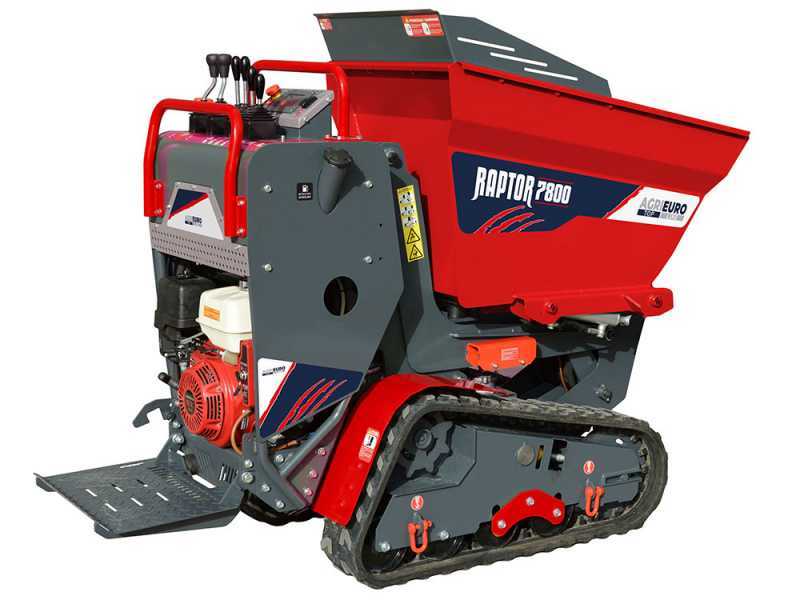

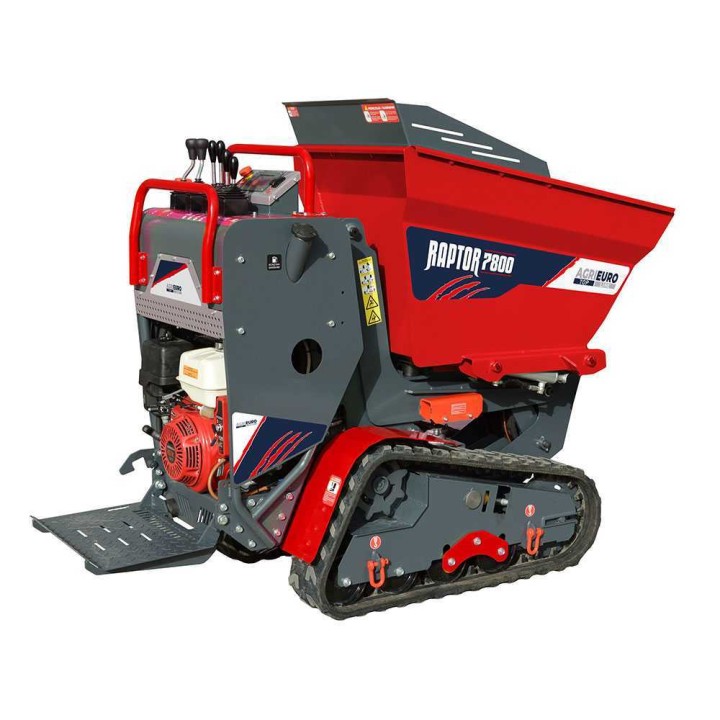

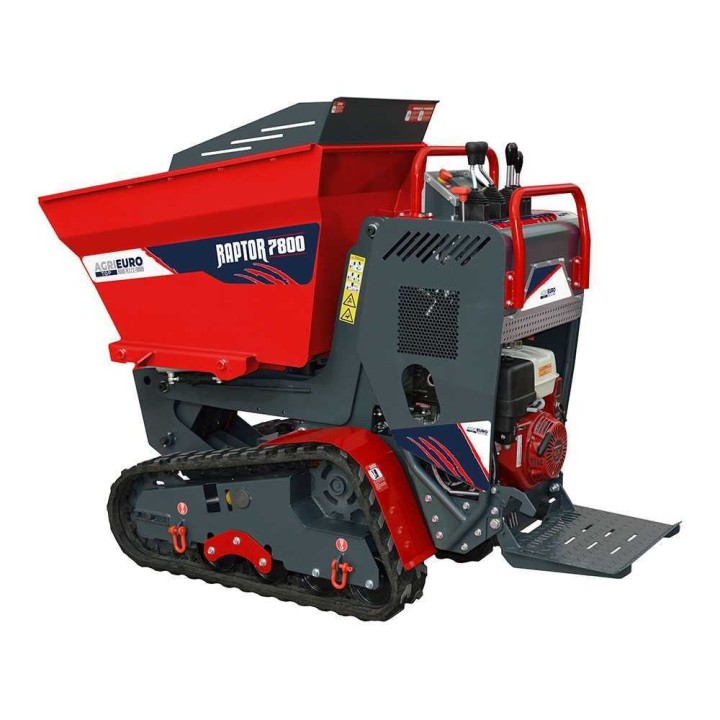

RAPTOR 7800 HDT on telaketjuilla liikkuva kuljetin, jossa on hydraulisesti kallistuva dumper-lava ja kolmelle sivulle tyhjennys. Honda GX390 -bensiinimoottorin nimellisteho on 13 HP, ja hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana.
Kantavuus on enintään 800 kg tasaisella alustalla ja 600 kg enintään 30 %:n kaltevuudessa. Telaketjut, avustettu ohjaus ja kallistuvat telat tukevat vakautta kuormattuna ja epätasaisessa maastossa.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
RAPTOR 7800 HDT on telaketjuvetoinen kuljetin, jossa on hydraulisesti toimiva dumper-lava ja kolmelle sivulle tyhjennys. Honda GX390 -moottorin nimellisteho on 13 HP, ja käynnistys tapahtuu käsikäynnistyksellä.
Hydrostaattinen vaihteisto mahdollistaa etenemisnopeuden muuttamisen myös liikkeen aikana. Hydraulinen lavan kallistus helpottaa kuorman purkamista ilman käsin nostamista.
- Kantavuus tasaisella alustalla enintään 800 kg
- Kantavuus kaltevalla alustalla enintään 600 kg
- Enimmäiskaltevuus 30 %
- Metallinen dumper-lava kolmelle sivulle tyhjennystä varten
Telaketjuveto ja Honda-moottori on tarkoitettu kuormien kuljettamiseen myös maastossa, jossa pyörillä varustetun kuljettimen käyttö voi olla rajoitettua. Runko on suunniteltu kevyeksi ja vankaksi.
Koneet testataan tehtaalla. Moottoriöljy ja vaihteistoöljy ovat toimitettaessa ilmoitetusti oikealla tasolla, ja säiliössä on vähäinen määrä polttoainetta. Öljytasot on kuitenkin tarkistettava ennen käyttöä käyttöohjeen mukaisesti.
Tekniset rakenneratkaisut
Telastossa on matala painopiste, joka tukee koneen vakautta erilaisilla alustoilla. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja maavara on 16 cm esteiden ylittämistä varten.
Turvallisuutta lisäävät kaksi suoraan moottoriin laipoitettua OverCenter-venttiiliä. Niiden tarkoitus on pitää kone paikallaan pysäköitäessä kaltevalle alustalle ja rajoittaa nopeuden kasvua alamäessä.
- Honda GX390 -moottori, 13 HP
- 10 litran bensiinisäiliö
- Hydrostaattinen voimansiirto
- Hydrauliset 200 cm³:n orbitaalimoottorit
- Kolminkertainen hammaspyöräpumppu
- Telaketjun leveys 200 mm
- Neljä telaston rullaa, joista kaksi on kallistuvia
Hallintalaitteet
Hallintalaitteet on sijoitettu selkeään ja helposti hahmotettavaan ohjauspaneeliin. Ohjaus tapahtuu vivuilla, ja erilliset vivut hallitsevat lavaa, kolmelle sivulle tyhjennystä ja etenemisnopeutta.
- 1: Käyttövivut
- 2: Hätäkytkin välitöntä pysäytystä varten
- 3: LCD-näyttö vain teollisuus 4.0 -versiossa
- 4: LED-valojen kytkin sähköstartillisissa malleissa
- 5: Terän käyttövipu terällä varustetuissa malleissa
- 6: Lavan kallistusvipu
- 7: Kolmelle sivulle tyhjennyksen vipu
- 8: Nopeuden säätövipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 HDT |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Bensiini |
| Vetävä rakenne | Itsevetävä |
| Kantavuus tasaisella alustalla | 800 kg |
| Kantavuus kaltevalla alustalla | 600 kg |
| Enimmäiskaltevuus | 30 % (17°) |
| Lavatyyppi | Dumper |
| Lavan materiaali | Metalli |
| Lavan tyhjennys | Kolmelle sivulle |
| Lavan kallistus | Hydraulinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX390 |
| Moottorityyppi | 4-tahti |
| Iskutilavuus | 389 cm³ |
| Nimellisteho | 13 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Käynnistys | Käsikäynnistys |
| Moottorin valmistusmaa | Japani |
Voimansiirto ja hydrauliikka
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Ohjaus | Hallintavivut |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min, 3 000 r/min |
| Suurin käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Kaarevat lisälaidat | Ei |
| Hydraulinen kallistussarja | Kyllä |

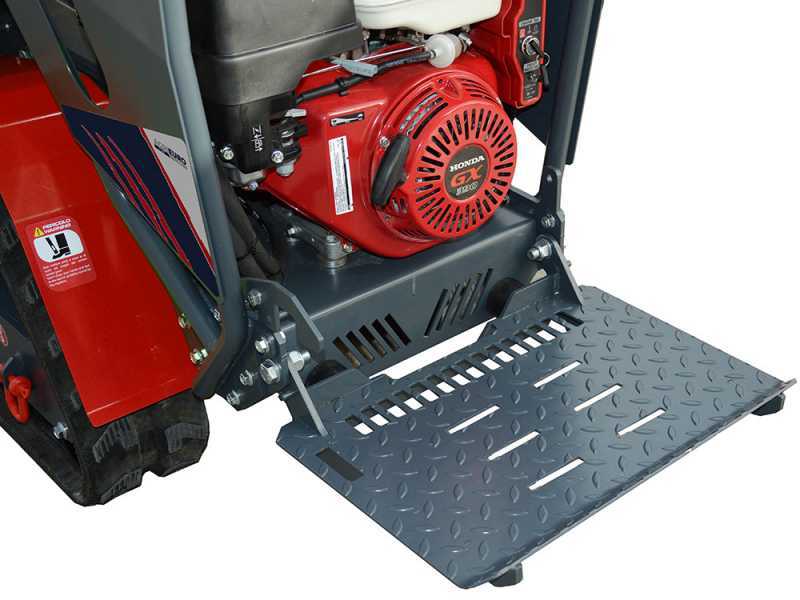

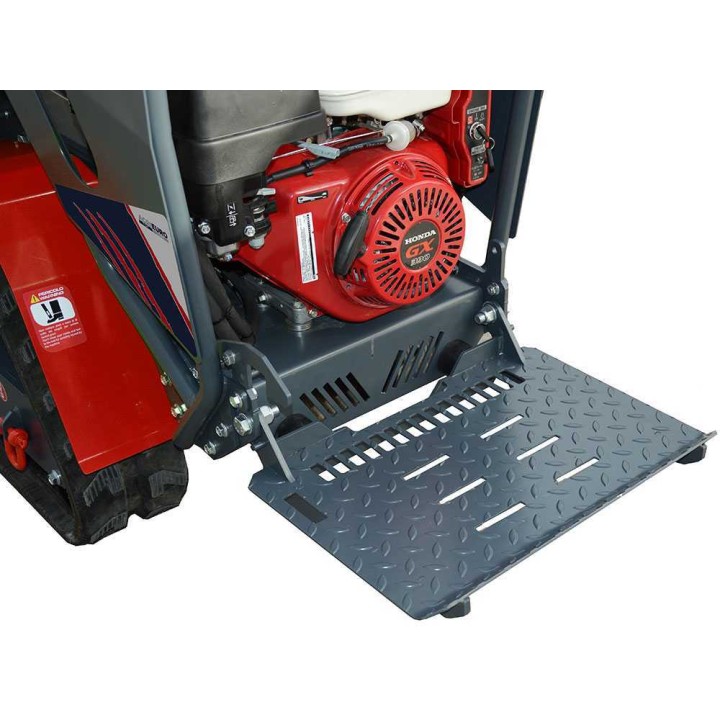

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telat | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaston rullat | 4, joista 2 kallistuvia |
| Käsikäynnistys narulla | Kyllä |
Mitat ja toimitus

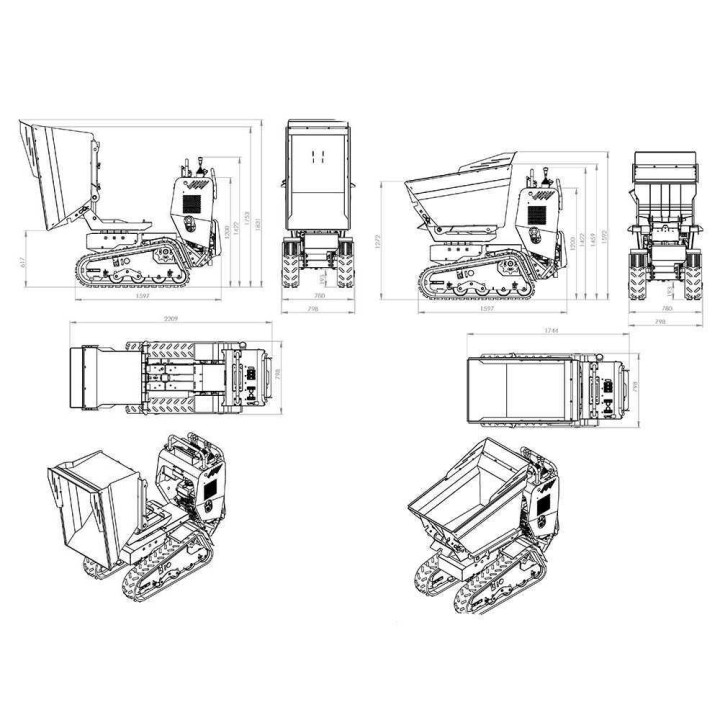

| Tuotteen mitat (pituus × leveys × korkeus) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 620 kg |
| Pakkaus | Kuormalavalla |
| Kokoamisaika | 5 minuuttia |
| Toimitusalusta | Puinen kuormalava |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin voi ottaa?
Kantavuus on tasaisella alustalla enintään 800 kg ja kaltevalla alustalla enintään 600 kg. Enimmäiskaltevuus on 30 % (17°).
Miten kuorma puretaan?

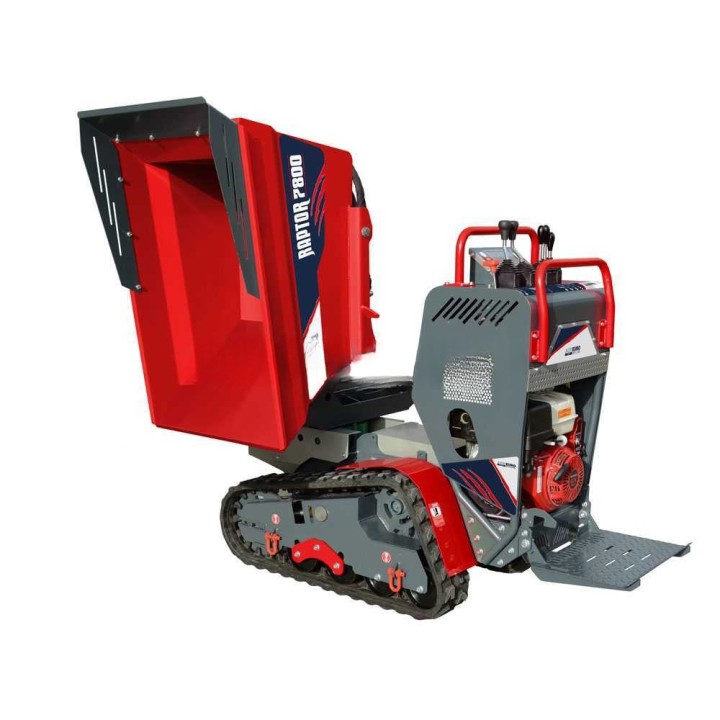

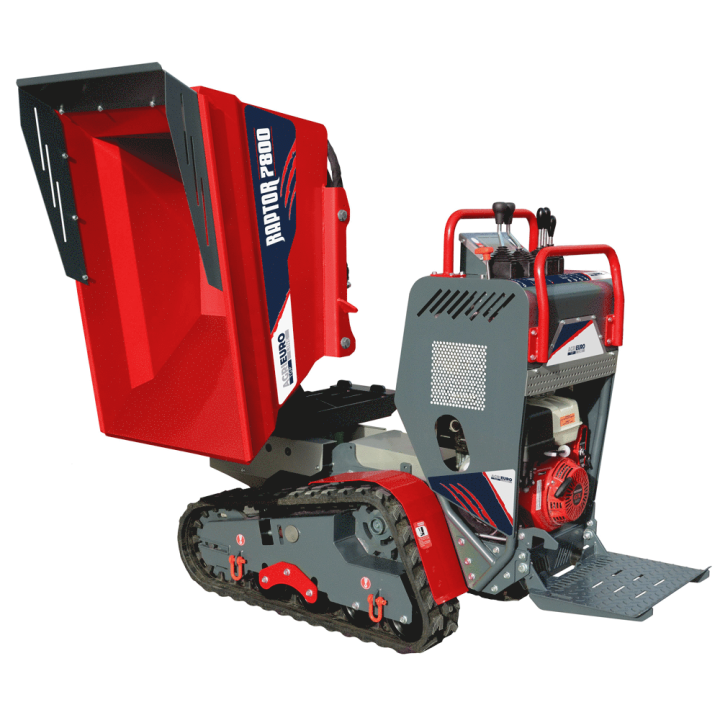

Metallinen dumper-lava kallistuu hydraulisesti, ja kuorma voidaan tyhjentää kolmelle sivulle.
Millainen moottori kuljettimessa on?
Kuljettimessa on 4-tahtinen Honda GX390 -bensiinimoottori. Iskutilavuus on 389 cm³, nimellisteho 13 HP, polttoainesäiliön tilavuus 10 l ja käynnistys tapahtuu käsikäynnistyksellä.
Voiko etenemisnopeutta säätää ajon aikana?
Hydrostaattinen voimansiirto mahdollistaa etenemisnopeuden säätämisen myös liikkeen aikana. Etenemisnopeus on 2,5–3,5 km/h.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 620 kg.
Kuinka paljon kokoamiseen on varattava aikaa?
Kokoamisaika on 5 minuuttia. Tuote toimitetaan puisella kuormalavalla.
