CARGO J 10000 HED 4.0 telaketjukuljetin, Honda GXe630, 20,8 HP, joystick kuvat
CARGO J 10000 HED 4.0 telaketjukuljetin, Honda GXe630, 20,8 HP, joystick
Telaketjukuljetin ammattikäyttöön, Honda GXe630 -moottori, 1 000 kg kantavuus, hydraulinen dumper-lava ja joystick-ohjaus.

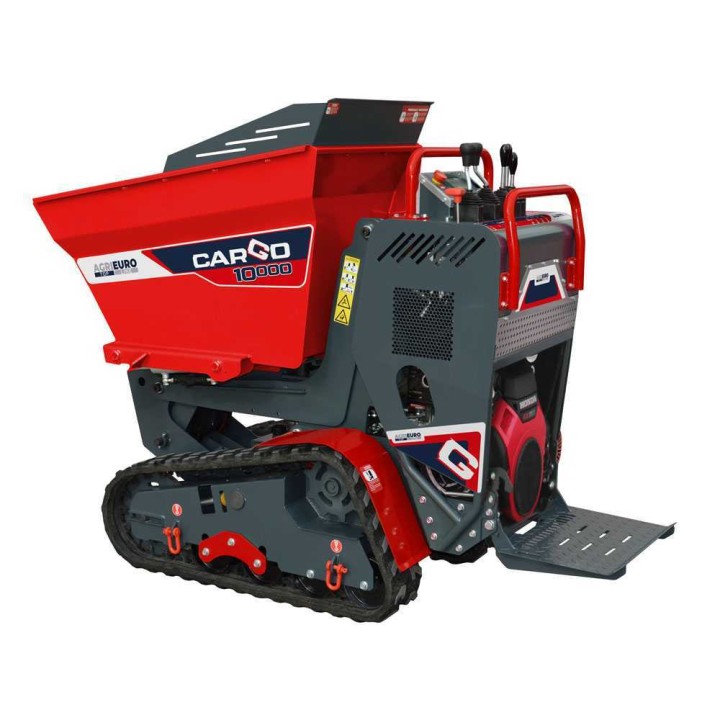

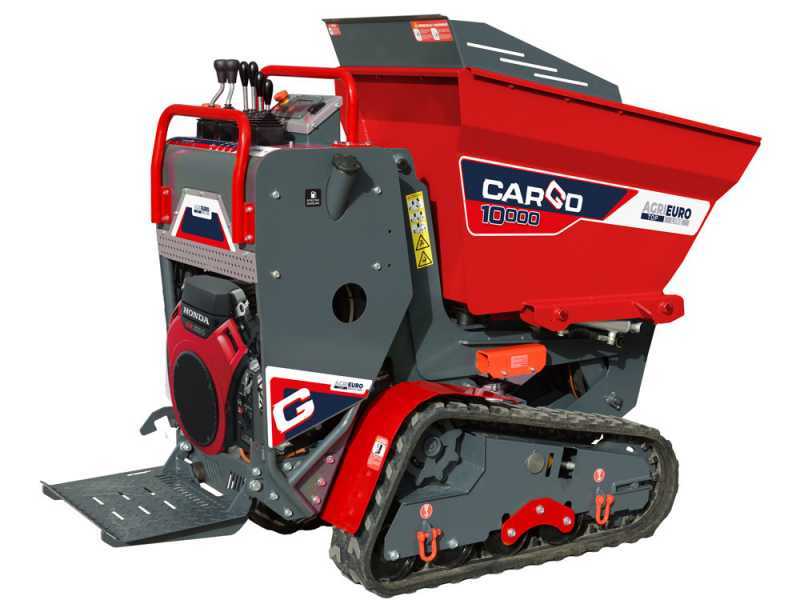

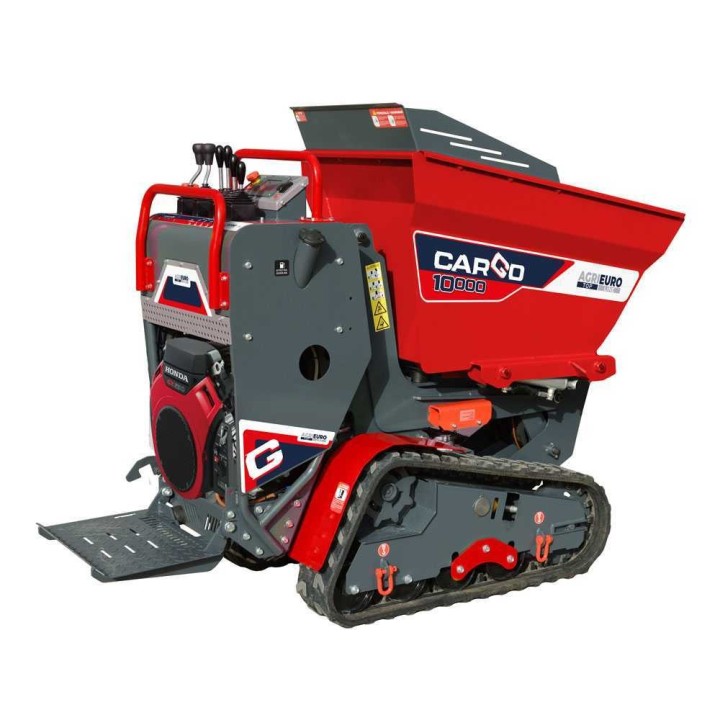

CARGO J 10000 HED 4.0 -telaketjukuljetin
CARGO J 10000 HED 4.0 on polttomoottorikäyttöinen telaketjukuljetin vaativaan ammattikäyttöön. Honda GXe630 -kaksisylinterinen moottori tuottaa 20,8 HP:n nimellistehon, ja hydraulisesti kallistuva dumper-lava mahdollistaa kuorman eteenpäin tyhjentämisen ilman käsin tehtävää nostamista.
Joystick-ohjaus, hydrostaattinen voimansiirto ja telaketjut tekevät koneen käsittelystä hallittavaa myös rinteissä ja epätasaisessa maastossa. Kantavuus on tasaisella alustalla enintään 1 000 kg ja enintään 700 kg 30 prosentin kaltevuudessa.
Tekniset pääominaisuudet
CARGO J 10000 HED 4.0 -mallin rakenne ja käyttö
Telaketjukuljettimessa on hydraulisesti toimiva dumper-lava, jonka eteenpäin suuntautuva tyhjennys helpottaa kuorman purkamista. Honda GXe630 -moottorin nimellisteho on 20,8 HP ja käynnistys tapahtuu sähköisesti.
Proportionaalinen hydraulinen joystick ohjaa etenemistä. Hydrostaattisen vaihteiston ansiosta nopeutta voidaan muuttaa myös ajon aikana ilman pysähtymistä.
Kantavuus on tasaisella alustalla enintään 1 000 kg. Enintään 30 prosentin kaltevuudessa sallittu kantavuus on 700 kg. Telaketjut on tarkoitettu lisäämään vakautta raskailla kuormilla ja kaltevassa maastossa.
Hydraulinen kallistus vähentää käsin tehtävää nostotyötä kuormaa purettaessa. Koneessa on kolme hammaspyöräpumppua ja öljynjäähdytin, joka auttaa pitämään hydrauliikkaöljyn lämpötilan ilmoitettujen kriittisten rajojen alapuolella.
Sivulla oleva hydraulinen voimanulosotto on varustettu pikaliitännällä. Sen ilmoitettu virtaama on 24 l/min ja enimmäispaine 180 bar.
Industria 4.0 -varustukseen kuuluva LCD-näyttö näyttää moottorin kierrosluvun, käyttötuntimäärän ja akun jännitteen. Etäkäytön hallintasovellukseen voidaan välittää hälytys huolto- tai toimenpidetarpeesta.
- Enintään 1 000 kg tasaisella alustalla
- Enintään 700 kg 30 prosentin kaltevuudessa
- Hydraulinen etukippaus
- Hydraulinen voimanulosotto pikaliitännällä
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat ilmoituksen mukaan valmiiksi oikealla tasolla ja polttoainesäiliössä on vähimmäismäärä polttoainetta. Öljymäärät on kuitenkin tarkistettava ennen käyttöä käyttöohjeen mukaisesti. Öljykylpyilmansuodattimeen on lisättävä öljy, jos kyseinen suodatin on käytössä.
Turvallisuus ja telaketjurakenne
Koneessa on kaksi suoraan moottoriin laipoitettua OverCenter-venttiiliä. Ne pysäyttävät koneen paikallaan kaltevalla alustalla ja estävät nopeuden kasvamisen alamäessä.
Automaattinen seisontajarru aktivoituu, kun telaketjujen liikuttamiseen tarkoitettu vipu vapautetaan. Mäntä lukitsee telaketjun sisällä olevan hammaskehän, jolloin kone pysyy paikallaan myös rinteessä. Kun etenemisvipua käytetään, mäntä vetäytyy ja telaketju pääsee liikkumaan.

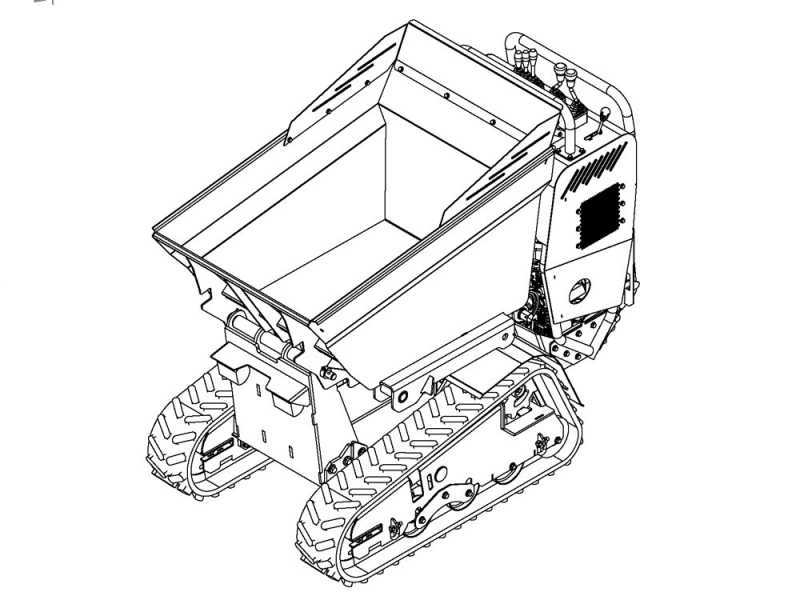

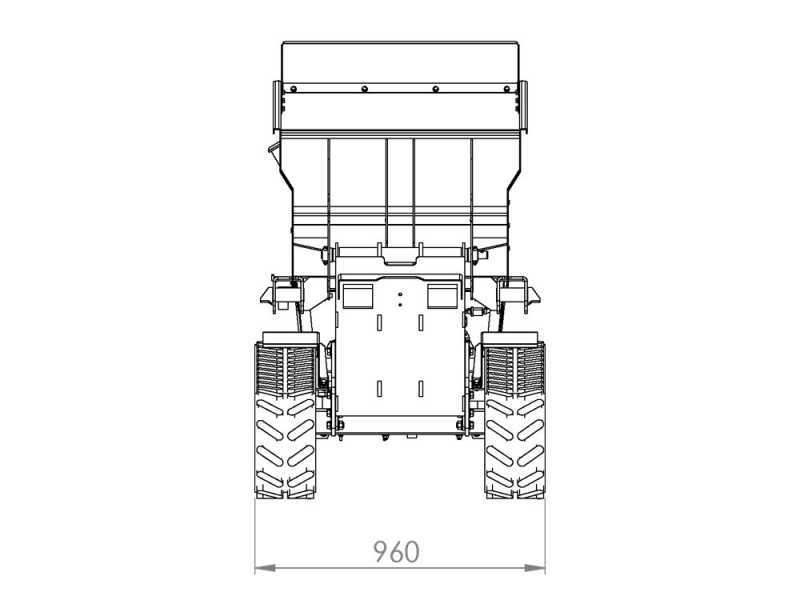

Alavaunu on suunniteltu matalalla painopisteellä vakauden parantamiseksi. Hiiliteräksestä valmistetun rakenteen vähimmäispaksuus on 5 mm, ja maavara on 16 cm epätasaisella alustalla liikkumista varten.
- OverCenter-venttiilit moottorissa
- Automaattinen seisontajarru
- Hiiliteräksinen, vähintään 5 mm paksu runko
- 16 cm maavara
- Neljä telaketjun rullaa, joista kaksi on kääntyviä

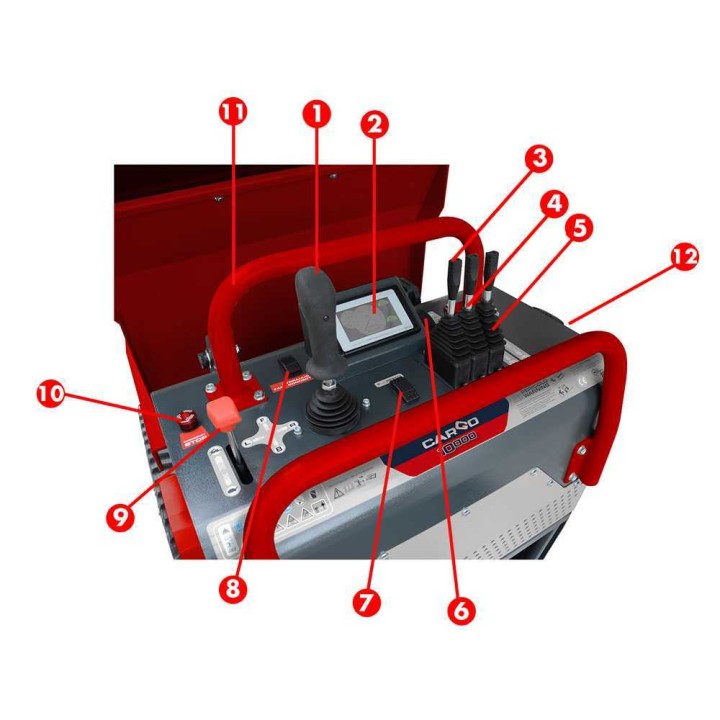

Industria 4.0 -version ohjaimet
Industria 4.0 -versiossa on aktiivinen turvajärjestelmä ja äänelliset anturit. Hydraulinen proportionaalinen joystick ohjaa etenemistä, ja erilliset hallintalaitteet ohjaavat lavan kallistusta sekä muita koneen toimintoja.
- 1: Hydraulinen proportionaalinen etenemis-joystick
- 2: LCD-näyttö
- 3: Kuormain, jos se kuuluu kyseisen mallin varustukseen
- 4: Dumper-lavan kallistus
- 5: Kolmisuuntainen ja korkealle tapahtuva tyhjennys, jos kyseinen varuste kuuluu malliin
- 6: LED-valojen kytkin
- 7: Kaksinopeuksinen valitsin
- 8: Hydraulinen voimanulosotto
- 9: Moottorin kaasuvipu
- 10: Hätäkytkin koneen välitöntä pysäytystä varten
- 11: Tukikahva
- 12: 12 litran polttoainesäiliö
LCD-näytöltä voidaan tarkastella moottorin kierroslukua, käyttötuntimäärää ja akun jännitettä.
Tekniset tiedot
Yleiset tiedot
| Malli | CARGO J 10000 HED 4.0 |
|---|---|
| Rakenne | Telaketjukäyttöinen |
| Käyttövoima | Polttomoottori |
| Itsevetävä | Kyllä |
| Kantavuus | 1 000 kg |
| Kantavuus rinteessä | 700 kg |
| Enimmäiskaltevuus | 30 % |
| Lavatyyppi | Dumper |
| Dumper-lava | Kyllä |
| Lavan kallistus | Hydraulinen |
| Lava | Metallinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GXe630 |
| Moottorityyppi | 4-tahtimoottori |
| Iskutilavuus | 688 cm³ |
| Nimellisteho | 20,8 HP |
| Polttoaine | Bensiini |
| Polttoainesäiliön tilavuus | 12 l |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Moottorin voitelu | Öljykylpy |
| Käynnistys | Sähköinen |
| Automaattinen puristuspaineen alennus | Kyllä |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajon nopeudet | Rajattomasti |
| Etenemisnopeus | 2,5–4,2 km/h |
| Ohjaus | Hallintavivuilla |
| Hydraulimoottorit | Orbitaaliset, 315 cm³ |
| Hydraulipumput | Kolminkertainen, 4-vaiheinen |
| Pumpun virtaama | 24 + 12 + 12 + 12 l/min, 3 000 r/min |
| Enimmäispaine / työpaine | 180 / 150 bar |
| Hydrauliöljysäiliön tilavuus | 21 l |
Varustelu
| Ohjausjärjestelmä | Joystick |
|---|---|
| Hydraulimäntä | Kyllä |
| Kaarimaiset ylälaitakorokkeet | Ei |
| Hydraulinen kippisarja | Kyllä |
| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kääntyvä telaketju | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaketjun jako | 72 mm |
| Telaketjun rullien määrä | 4 |
| Kääntyvien rullien määrä | 2 |
| Sähkökäynnistys avaimella | Kyllä |
| LED-valaisin | Kyllä |
| Hydraulinen voimanulosotto | 24 l/min, enintään 180 bar |
Mitat ja paino

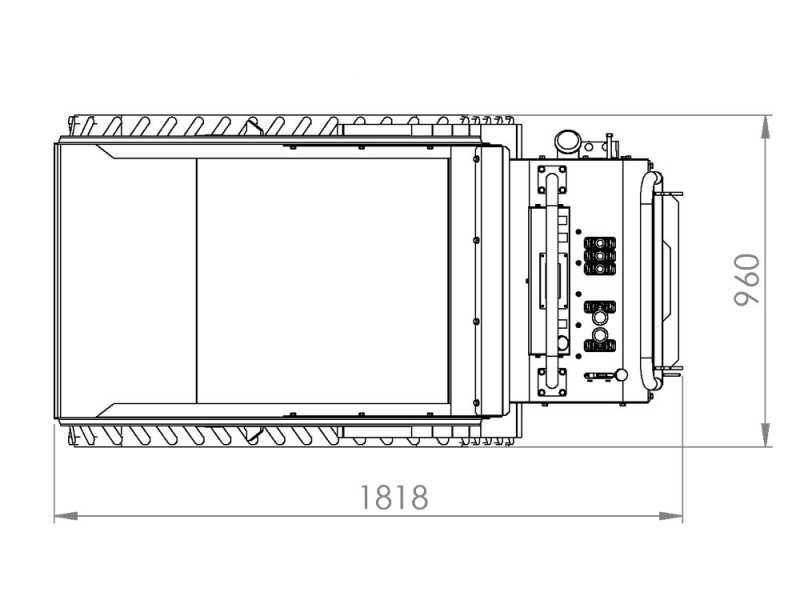

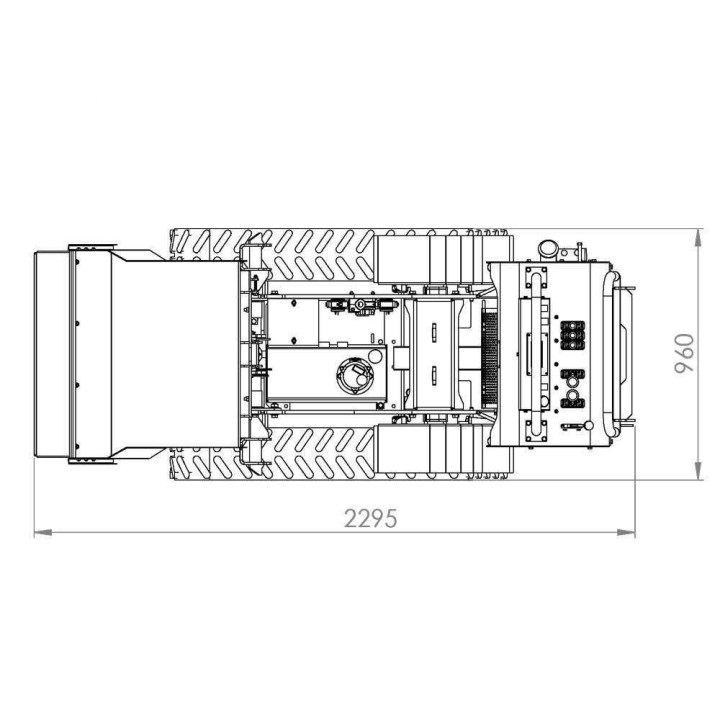

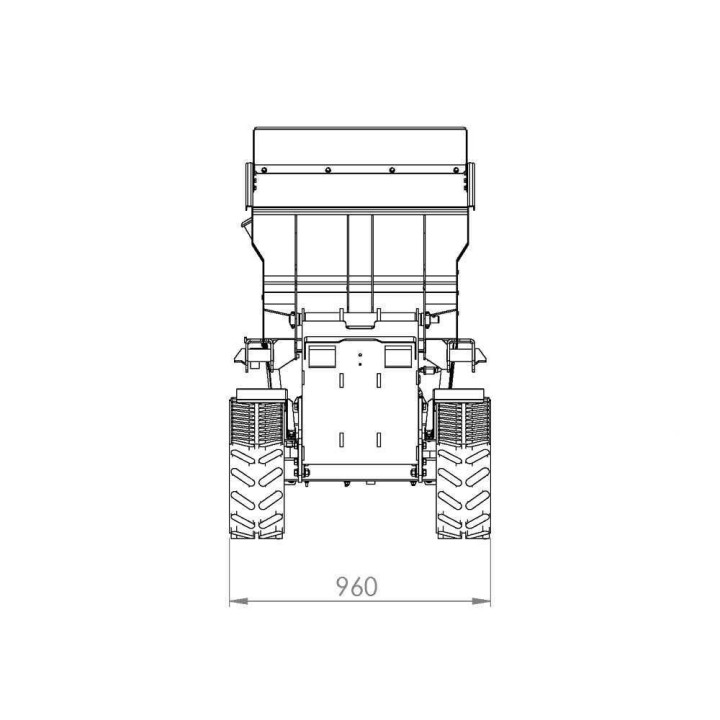

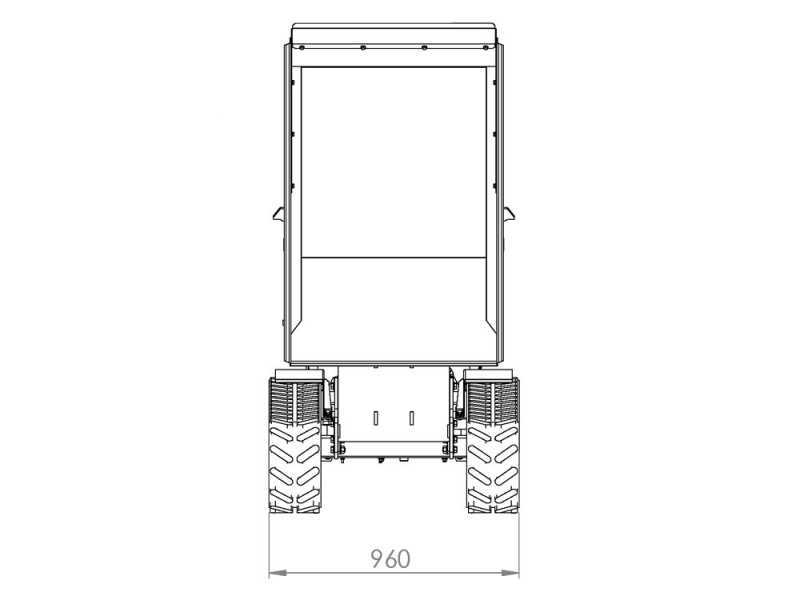

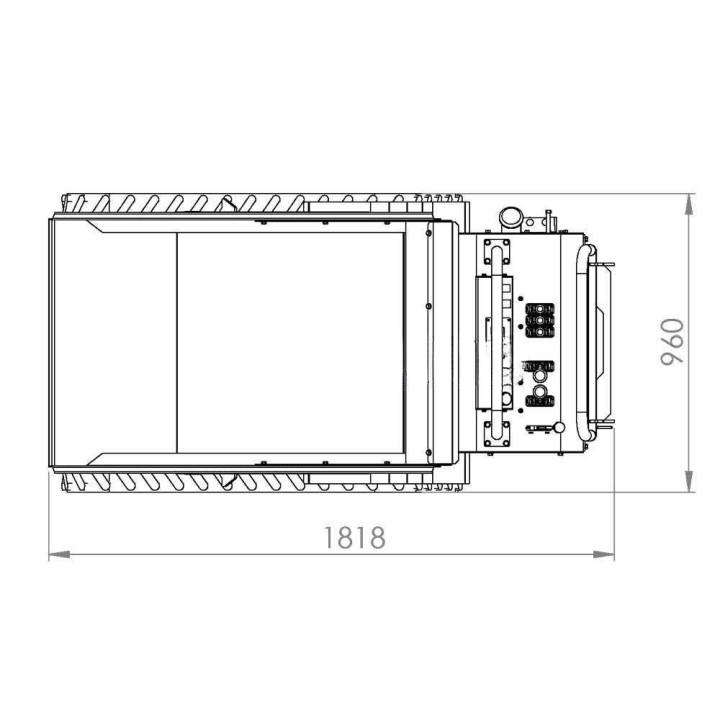

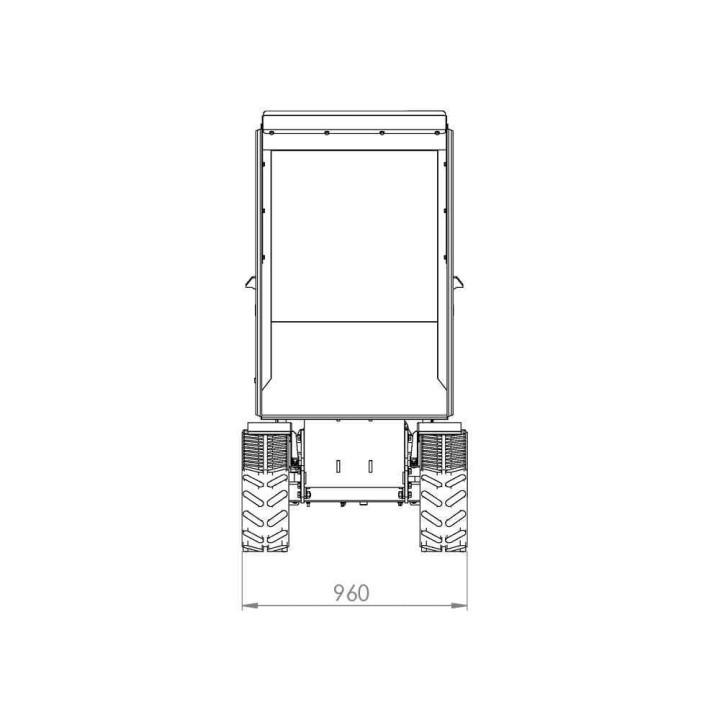

| Tuotteen mitat (P × L × K) | 182 × 152 × 96 cm |
|---|---|
| Paino | 690 kg |
| Maavara | 16 cm |
Toimitus ja kokoonpano
| Pakkaus | Puulavalla |
|---|---|
| Puulava turvallista kuljetusta varten | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin voi kantaa?
Kantavuus on tasaisella alustalla enintään 1 000 kg. Enintään 30 prosentin kaltevuudessa kantavuus on enintään 700 kg.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 182 × 152 × 96 cm ja paino 690 kg. Maavara on 16 cm.
Millainen moottori kuljettimessa on?
Kuljettimessa on Honda GXe630 -nelitahtimoottori, jonka iskutilavuus on 688 cm³ ja nimellisteho 20,8 HP. Moottori käyttää bensiiniä, polttoainesäiliön tilavuus on 12 l ja käynnistys tapahtuu sähköisesti.
Miten kuorma tyhjennetään?
Metallinen dumper-lava kallistuu hydraulisesti ja kuorma tyhjennetään eteenpäin.
Millainen ohjaus ja voimansiirto laitteessa on?
Ohjausjärjestelmä on hydraulinen proportionaalinen joystick ja voimansiirto hydrostaattinen. Eteenpäinajon nopeuksia on rajattomasti, etenemisnopeus on 2,5–4,2 km/h ja nopeutta voidaan muuttaa ajon aikana ilman pysähtymistä.
Toimitetaanko kuljetin valmiiksi koottuna?
Kuljetin toimitetaan valmiiksi koottuna puulavalla.
