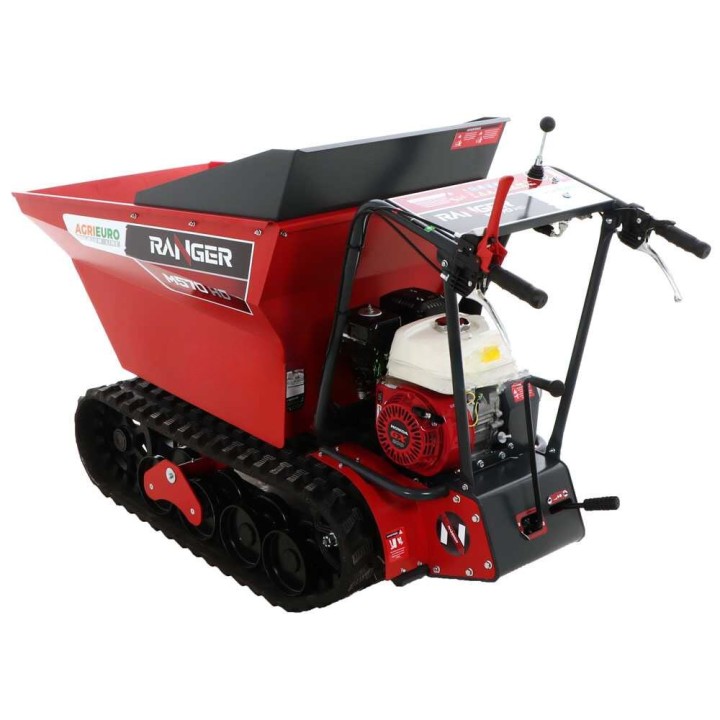

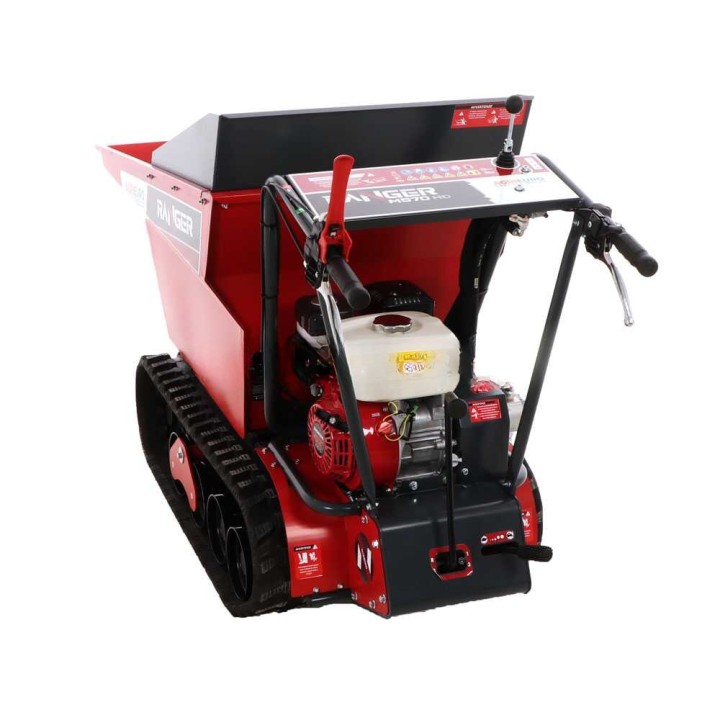

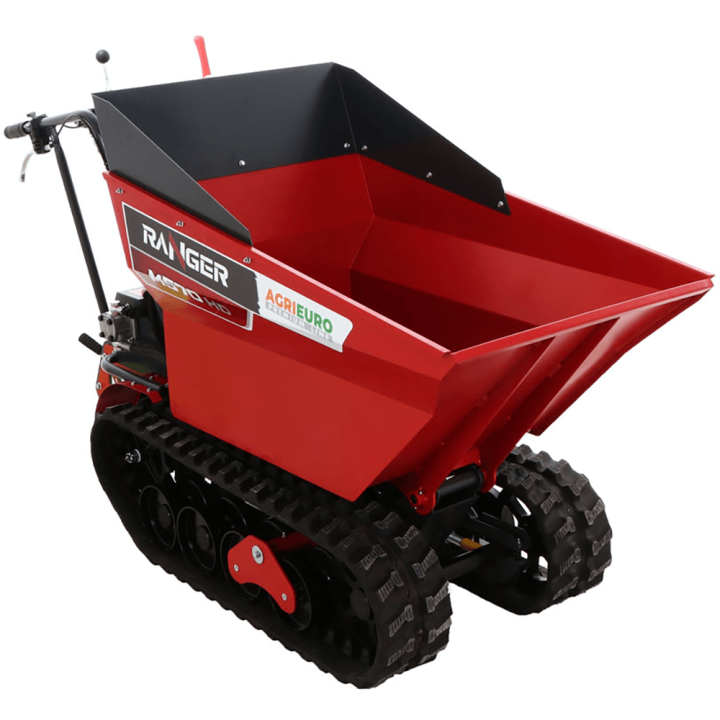

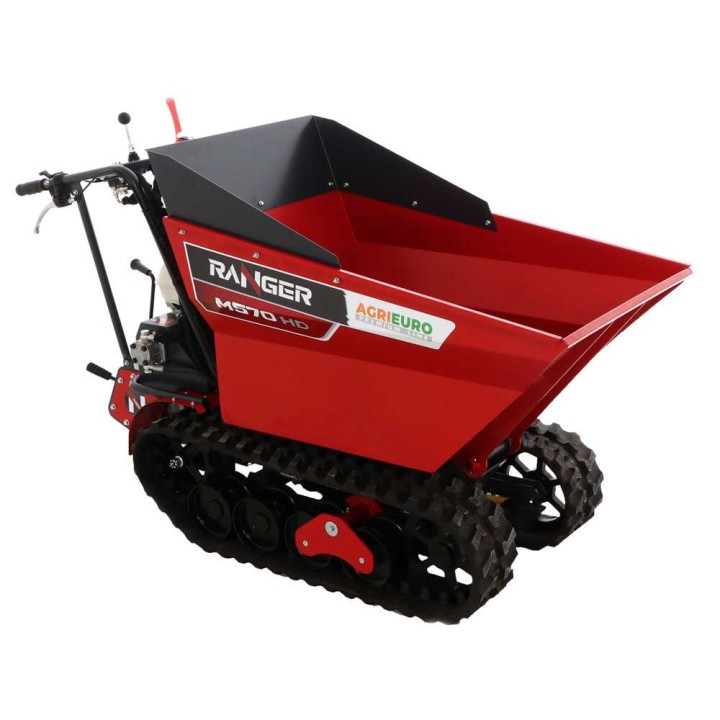

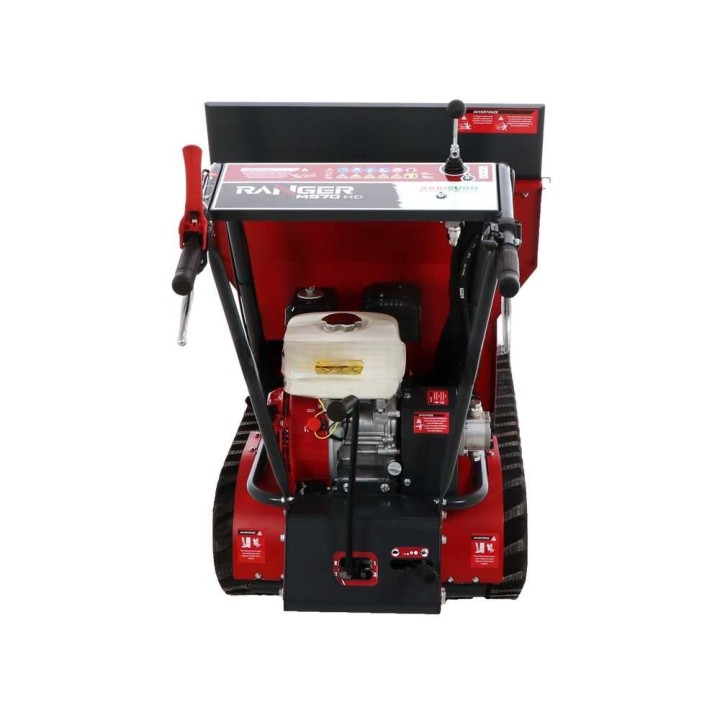

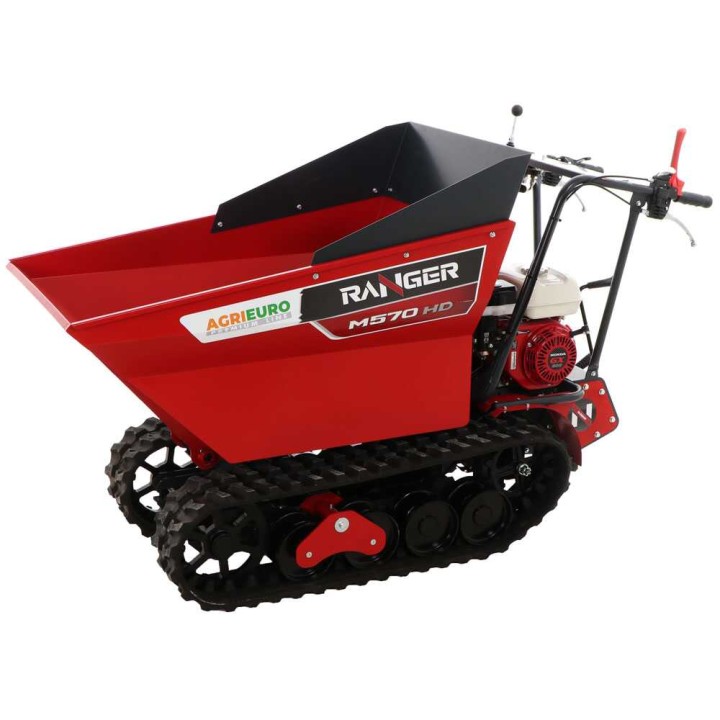

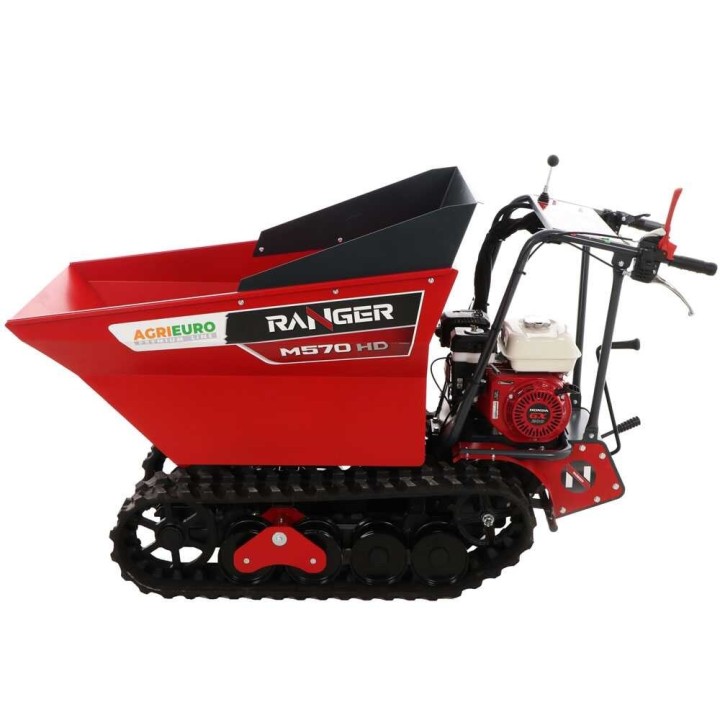

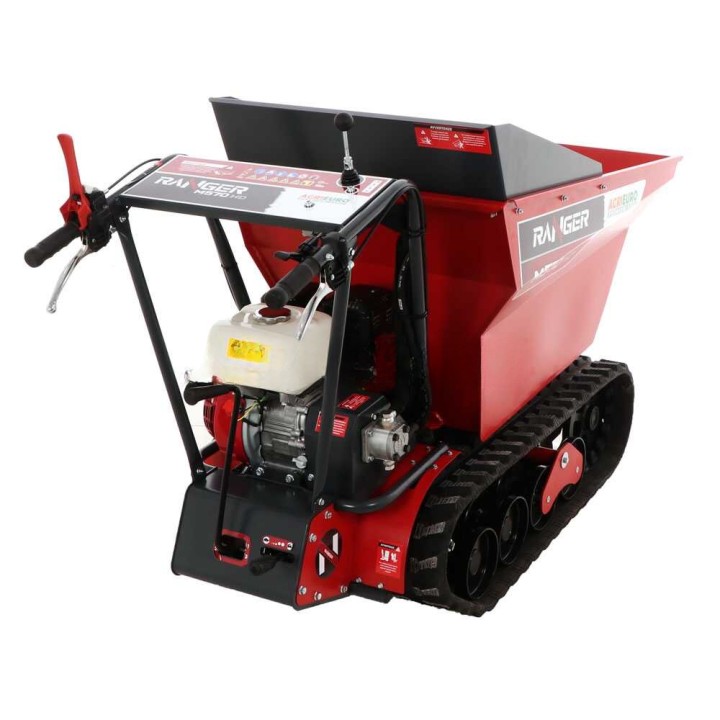

RANGER M570 HD telaketjudumper, Honda GX200, 6,5 HP, 500 kg, hydraulinen kippaus kuvat
RANGER M570 HD telaketjudumper, Honda GX200, 6,5 HP, 500 kg, hydraulinen kippaus
Telaketjuilla liikkuva RANGER M570 HD -dumper Honda GX200 -moottorilla, hydraulisella kippauksella, 500 kg:n kantavuudella ja 6 + 2 -vaihteella.

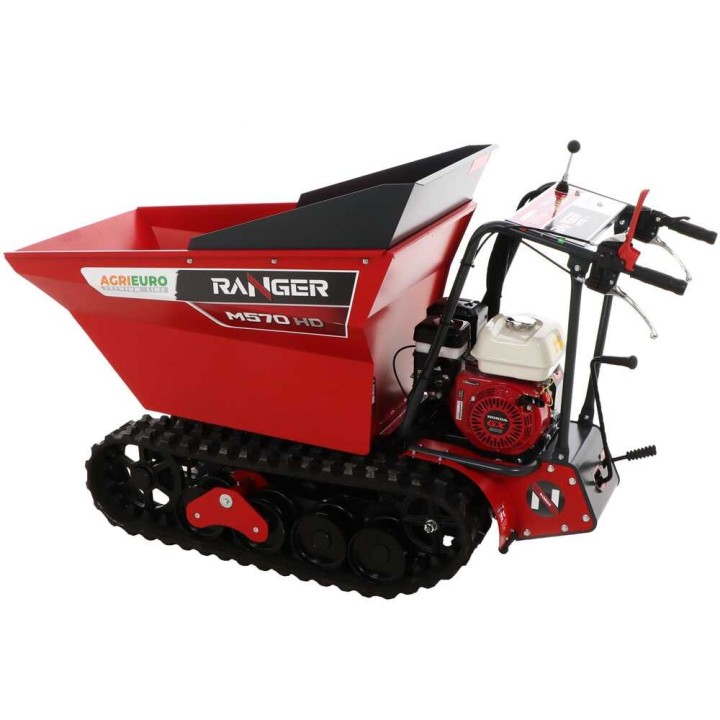

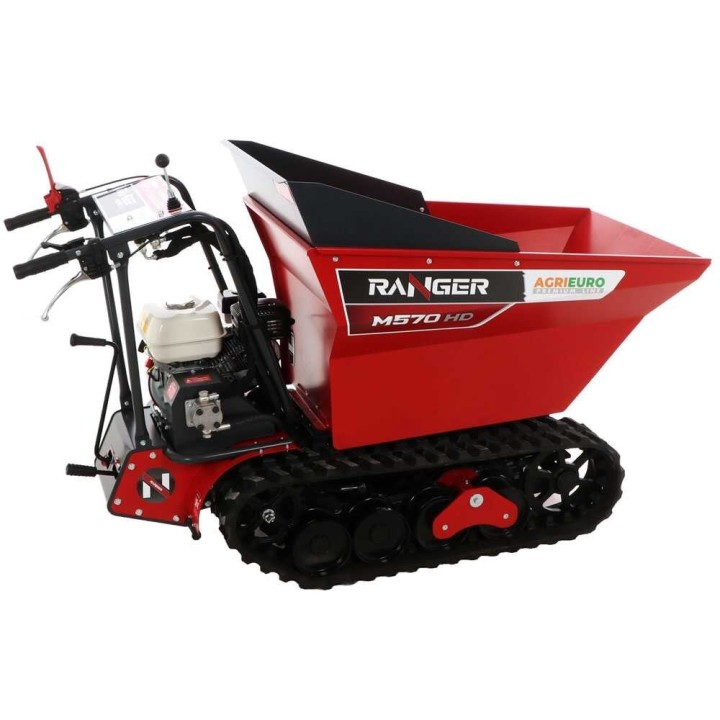

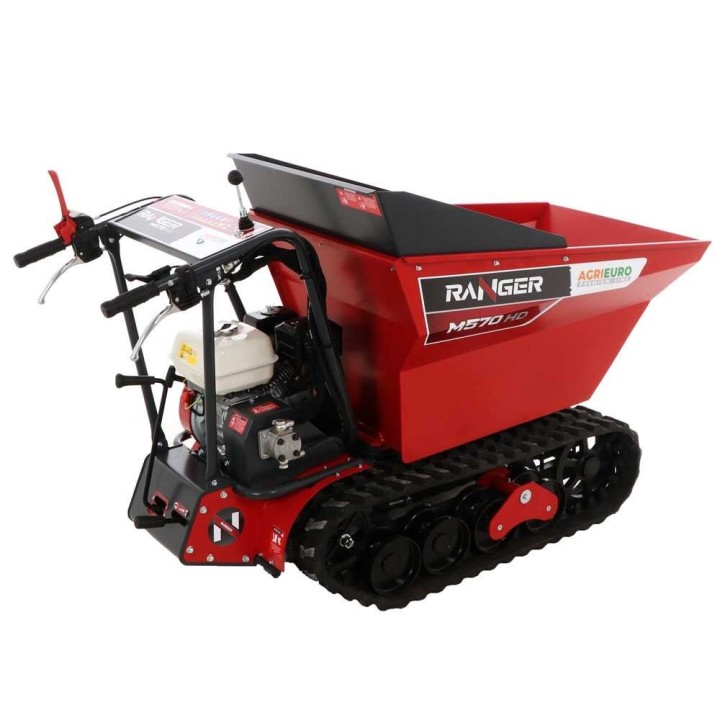

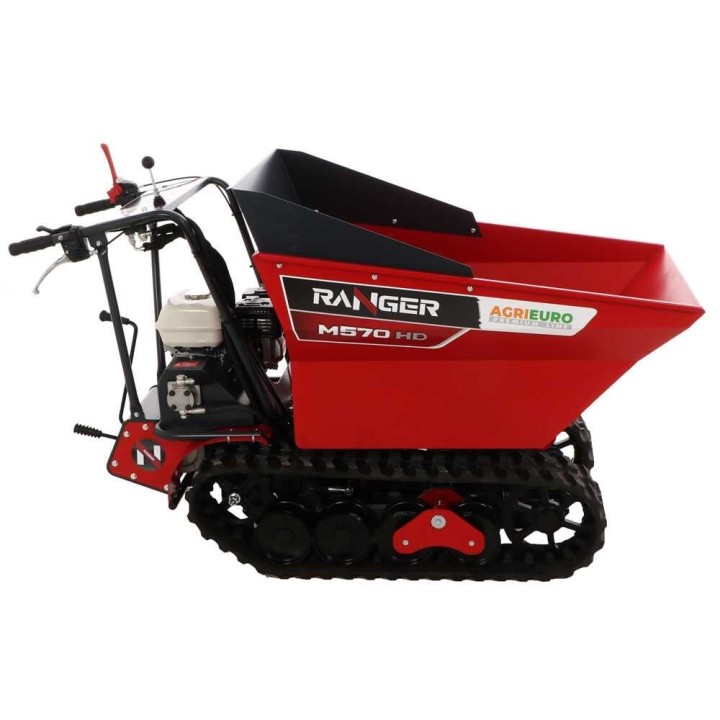

Ranger M570 HD -telaketjukuljetin
RANGER M570 HD on telaketjuilla liikkuva dumper-kuljetin maatalouden, rakentamisen ja metsätöiden materiaalinsiirtoon. Honda GX200 -bensiinimoottori tuottaa 6,5 HP:n nimellistehon, ja hydraulinen järjestelmä helpottaa lavan kippaamista.
Kantavuus on tasaisella alustalla 500 kg ja enintään 30 % kaltevuudessa 350 kg. Mekaaninen vaihteisto tarjoaa kuusi eteenpäin- ja kaksi peruutusvaihdetta. Telaketjut, kelluvat rullat ja avustettu ohjaus tukevat hallittua liikkumista erilaisilla alustoilla.
Tekniset pääominaisuudet
Ranger M570 HD -telaketjukuljetin
Hydraulisesti kipattava dumper-lava helpottaa materiaalin purkamista. Kone on tarkoitettu materiaalien kuljettamiseen maatalous-, rakennus- ja metsätöissä.
- Kantavuus tasaisella alustalla 500 kg
- Kantavuus kaltevalla alustalla 350 kg
- Enimmäiskaltevuus 30 %
- Honda GX200 -moottori, 6,5 HP
Ennen öljyn tarkistusta tai lisäämistä on tarkistettava moottoriöljyn määrä, lisättävä öljyä öljykylpyilmansuodattimeen silloin, kun sellainen on käytössä, sekä luettava käyttöohje.
Honda GX200 -moottori
Koneessa on Honda GX200 -bensiinimoottori, jossa on yksisylinterinen 4-tahtirakenne, OHV-venttiilikoneisto ja 196 cm³:n iskutilavuus.
- Nimellisteho 6,5 HP
- Teho 5,5 HP
- Polttoaineena bensiini
- Polttoainesäiliö 3,1 l
- Automaattinen paineenpoisto
- Öljykylpyvoitelu
Moottorin ilmoitettu enimmäiskierrosluku on 3 600 r/min. Puristussuhde on 8,5:1 ja ilmoitettu vääntömomentti 12,4 Nm.
Vaihteisto, seisontajarrut ja voimansiirto
Mekaaninen vaihteisto sisältää kuusi eteenpäin- ja kaksi peruutusvaihdetta. Vaihteet toimivat öljykylvyssä olevilla hammaspyörillä, ja nopeusalue voidaan valita hitaaksi tai nopeaksi.
Hidas alue soveltuu epätasaisille osuuksille ja nopea alue tasaisempaan etenemiseen. Seisontajarrut kytkeytyvät automaattisesti, kun hallintalaitteet vapautetaan. Ohjaus tapahtuu vaikuttamalla yksittäisen telaketjun pyörintään.
Kallistuvat telaketjut ja korkea alusta
Kaksi keskimmäistä telarullaa ovat liikkuvia, joten telaketjut mukautuvat esteisiin ja säilyttävät kosketuksen maahan. Korkea alusta helpottaa etenemistä esimerkiksi portaiden ja reunusten yli.
Telaketjut ovat vahvistettua erikoiskumia, ja niiden leveys sekä kulutuspinta on tarkoitettu pitämään kone vakaana erilaisilla alustoilla.

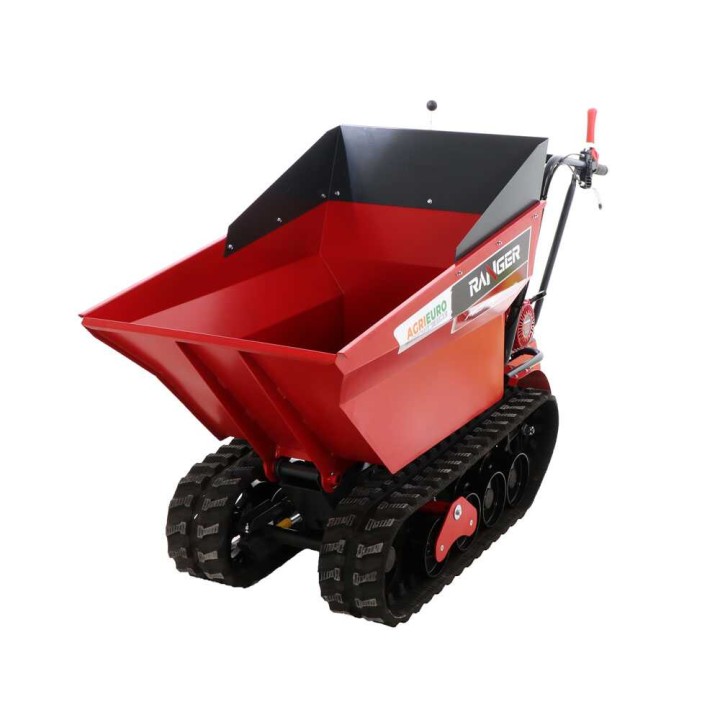

Kipattava dumper-lava
Teräksinen dumper-lava on vahvistettu alapinnan putkimaisilla poikittaisilla tuilla. Hitsattu ja reiätön rakenne on tiivis myös runsaasti nestettä sisältävien materiaalien kuljettamiseen.
- Lavan paksuus 2 mm
- Lavan mitat 112 × 69 × 72 cm
- Hydraulinen kippaus
- Kippauskulma enintään 90°
- Kantavuus tasaisella alustalla 500 kg
- Kantavuus kaltevalla alustalla 350 kg
Hydraulinen nostopiiri
Hydraulipiiri nostaa dumper-lavan ja kuormaajan käyttämällä hallintalaitteiden vipuja. Kokonaisuuteen kuuluvat hydraulipumppu, jakoventtiili ja vankka hydraulisylinteri.
Hydraulisen kippauksen enimmäiskulma on 90 astetta.
Hallintalaitteet ja muut yksityiskohdat
Hallintalaitteet on sijoitettu ergonomisesti. Ylempi punainen vipu käynnistää liikkeen, alemmat vivut ohjaavat oikeaa ja vasenta telaketjua, ja kaasuvipu säätää moottorin kierroslukua.
- Vasen vipu: vasemmanpuoleisen telaketjun ohjaus
- Oikea vipu: oikeanpuoleisen telaketjun ohjaus
- Punainen vipu: liikkeen aktivointi
- Kaasuvipu: moottorin kierrosluvun säätö
- Lavavipu: lavan hydraulinen kippaus
Osittainen vivun käyttö mahdollistaa asteittaisen käännöksen. Turvajarru pysäyttää koneen nopeasti.
Toimitukseen sisältyy
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Avainsarja säätöön ja asennukseen
- Alkuperäinen pakkaus
- Puulava
Tekniset tiedot
Yleiset tiedot
| Malli | RANGER M570 HD |
|---|---|
| Rakenne | Telaketjuilla, korkea alusta |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Hyötykorkeus sisällä | 720 mm |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Tyyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Paineenpoisto | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Puristussuhde | 8,5:1 |
| Enimmäiskierrosluku | 3 600 r/min |
| Valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Vaihteiston rakenne | Öljykylvyssä olevat hammaspyörät |
| Eteenpäin | 6 vaihdetta |
| Peruutus | 2 vaihdetta |
| Etenemisnopeus | 0,50–1,30 km/h ja 1,80–4,90 km/h |
| Peruutusnopeus | 0,60–2,30 km/h |
| Hallinta | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan paksuus | 2 mm |
| Hydraulinen kippaus | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telaketjut | Kyllä |
| Telaketjun leveys | 180 mm |
| Tukipinnan pituus | 1 800 mm |
| Kelluvat rullat | Kyllä |
| Rullien kokonaismäärä | 4 |
| Narukäynnistin | Kyllä |
| Lavan kippauskulma | 90° |
Mitat ja paino

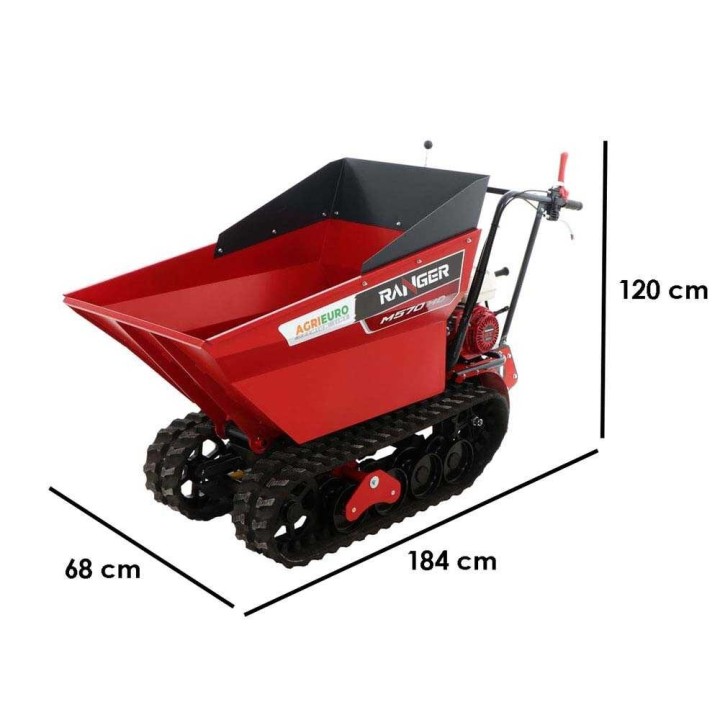

| Tuotteen mitat (pituus × leveys × korkeus) | 184 × 68 × 120 cm |
|---|---|
| Nettopaino | 195 kg |
| Lavan mitat | 112 × 69 × 72 cm |
| Pakkaus | Puulavalla |
| Pakkauksen mitat | 199 × 80 × 131 cm |
| Paino pakkauksen kanssa | 215 kg |
| Toimitus hydraulisella perälaudalla | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Toimitukseen sisältyvät varusteet
| 4-tahtimoottorin öljy | 2 pulloa |
|---|---|
| Käyttöohje | Kyllä |
| Avainsarja | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon kuljetin voi kantaa?
Kantavuus tasaisella alustalla on 500 kg ja kaltevalla alustalla 350 kg. Enimmäiskaltevuus on 30 %.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 184 × 68 × 120 cm ja nettopaino 195 kg. Lavan mitat ovat 112 × 69 × 72 cm.
Millainen moottori kuljettimessa on?
Kuljettimessa on yksisylinterinen Honda GX200 -bensiinimoottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Polttoainesäiliön tilavuus on 3,1 l, ja käynnistys tapahtuu narukäynnistimellä.
Miten kuljetinta voidaan ajaa ja ohjata?
Mekaanisessa vaihteistossa on kuusi eteenpäin- ja kaksi peruutusvaihdetta. Etenemisnopeudet ovat 0,50–1,30 km/h ja 1,80–4,90 km/h, ja peruutusnopeus on 0,60–2,30 km/h. Ohjaus tapahtuu hallintavivuilla vaikuttamalla yksittäisen telaketjun pyörintään.
Miten lava tyhjennetään ja millä kulmalla se kippaa?
Dumper-lava kipataan hydraulisesti, ja lavan kippauskulma on enintään 90°.
