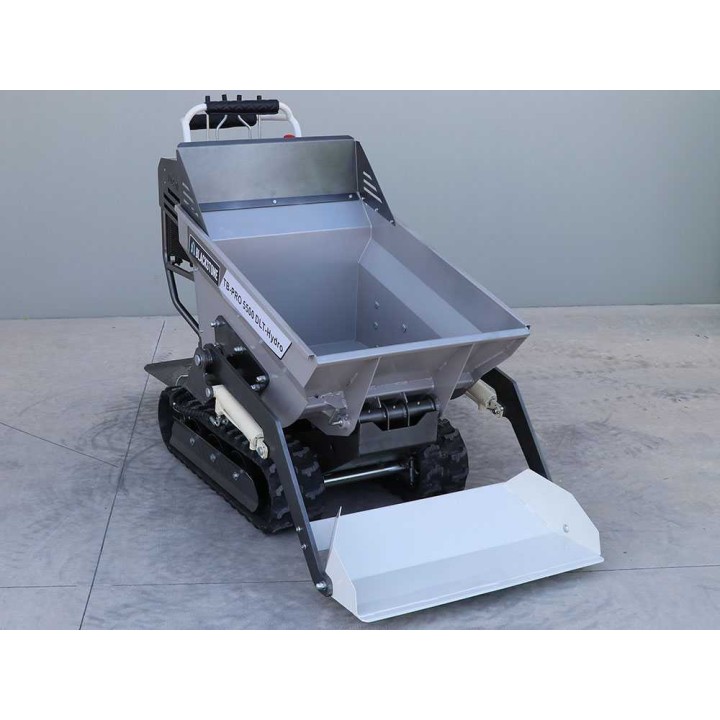

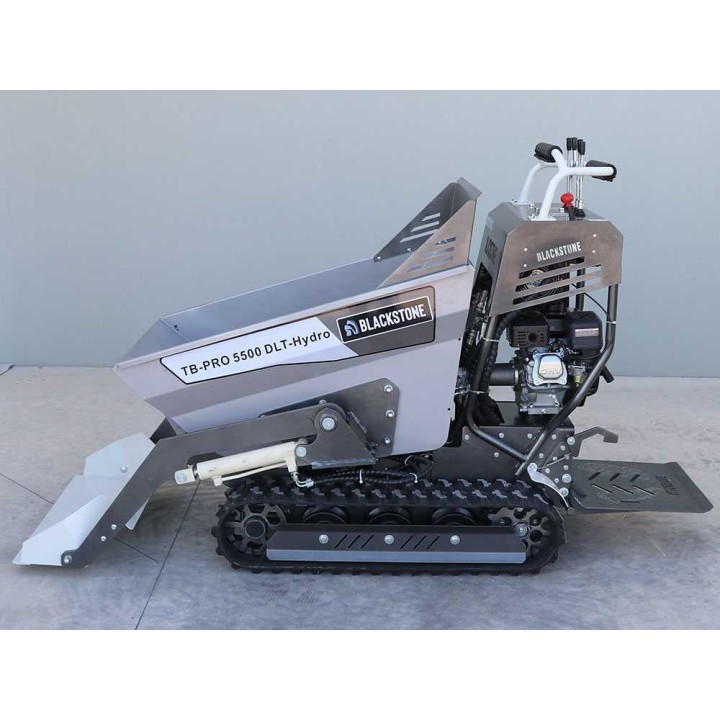

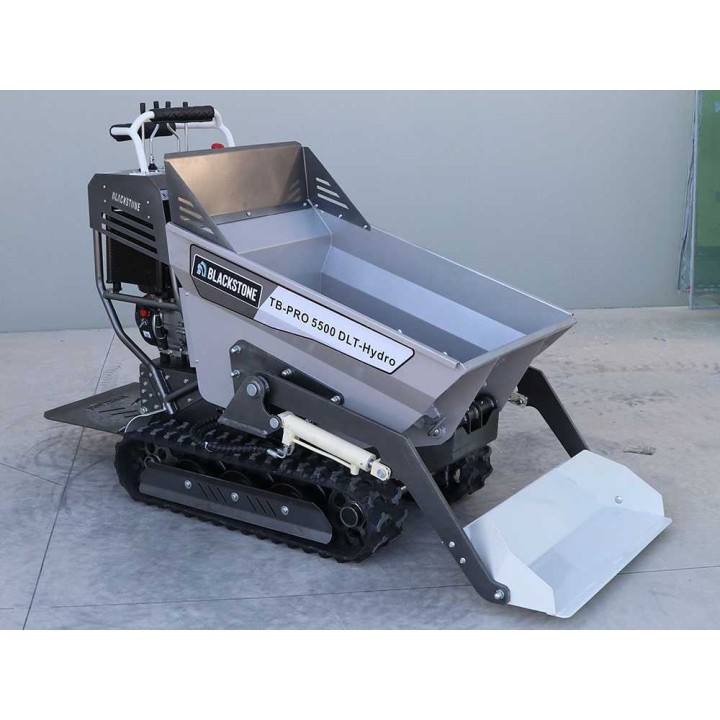

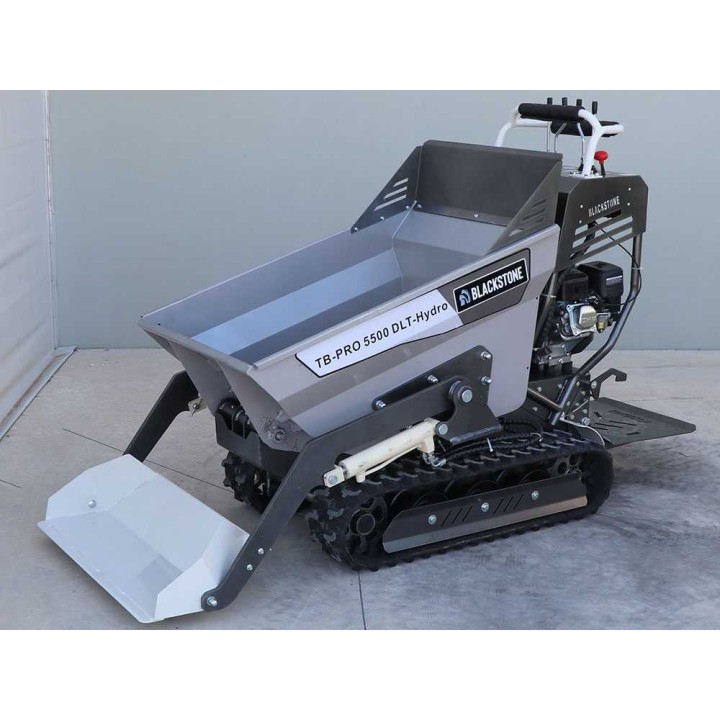

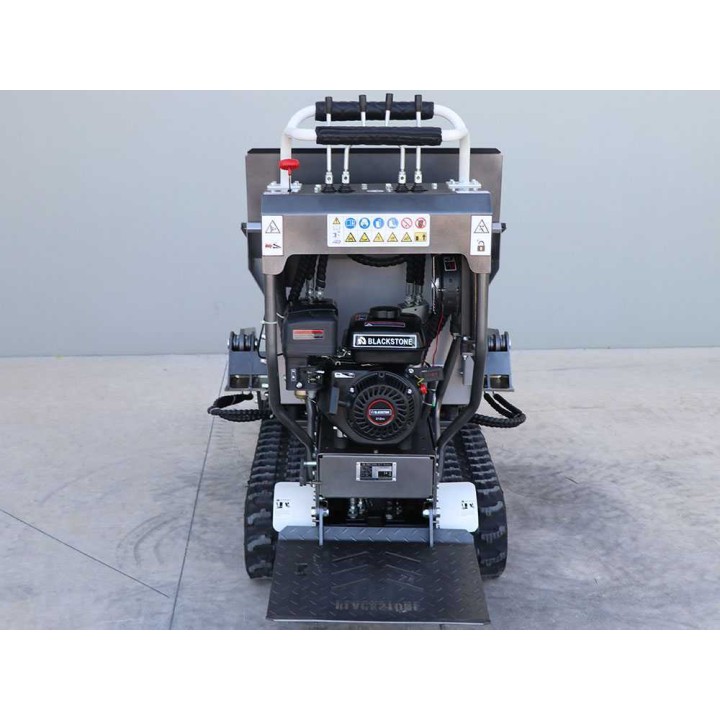

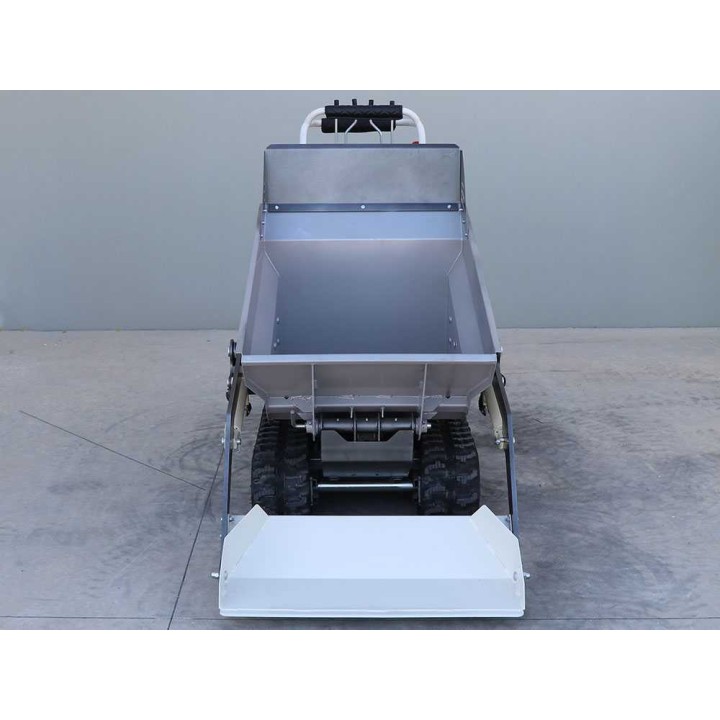

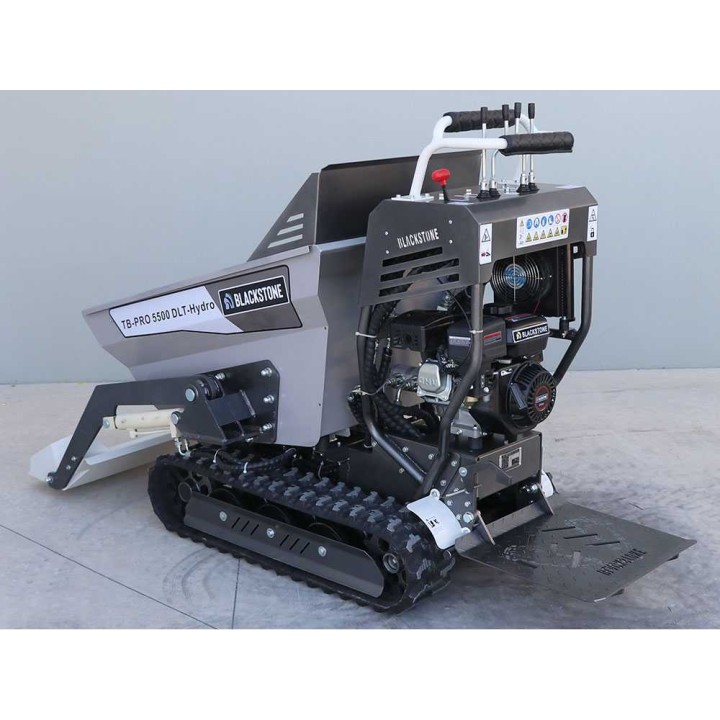

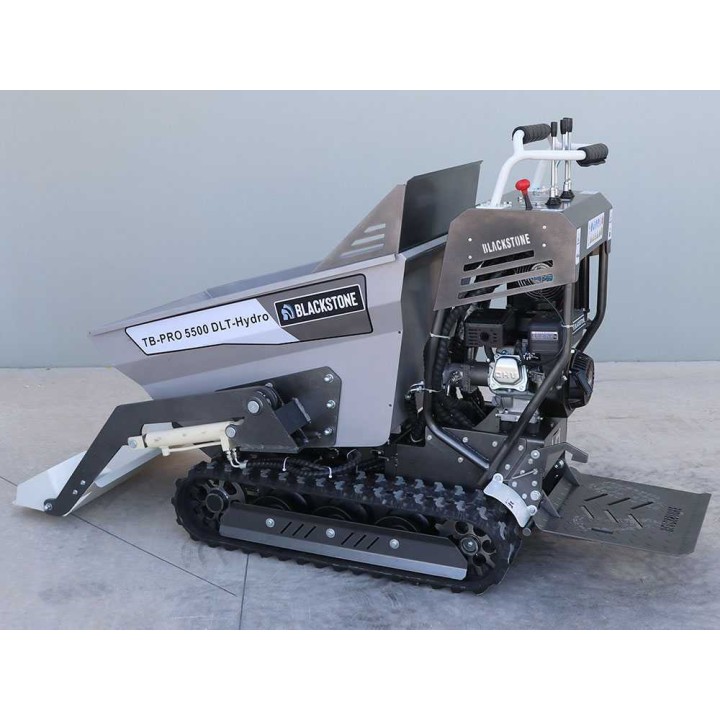

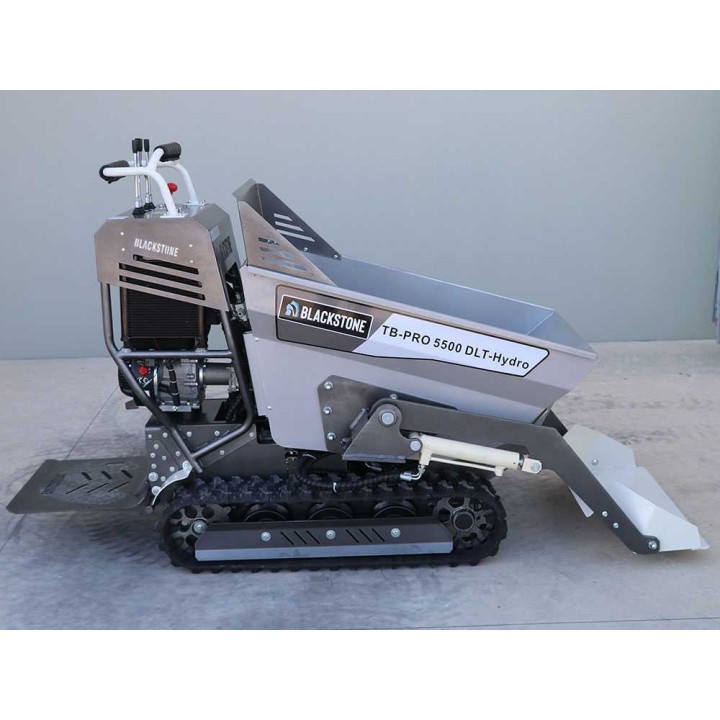

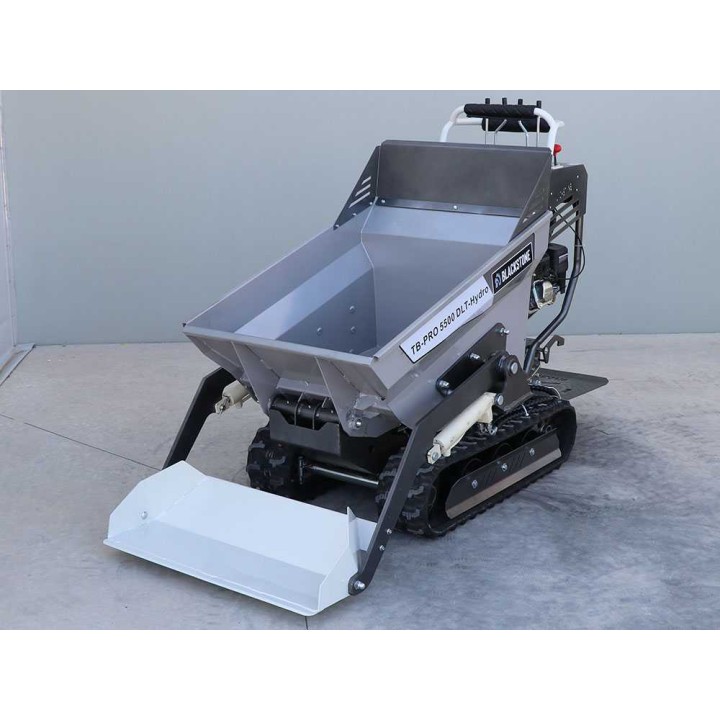

Blackstone TB-PRO 5500 DLT-Hydro telaketjudumper, 500 kg, hydraulinen kippilava
Telaketjuvetoinen 500 kg:n dumper-kuljetuskärry hydraulisella kippilavalla ja kuormauskauhalla, 212 cm³:n nelitahtimoottorilla sekä hydrostaattisella voimansiirrolla.
Telaketjuvetoinen dumper-kuljetuskärry hydraulisella kippilaitteella
Blackstone TB-PRO 5500 DLT-Hydro on telaketjuvetoinen kuljetuskärry maa-aineksen, rakennustarvikkeiden ja muiden kuormien siirtämiseen. Dumper-lavan kantavuus on 500 kg, ja hydraulinen järjestelmä käyttää sekä lavan että kuormauskauhan liikkeitä.
212 cm³:n nelitahtinen bensiinimoottori tuottaa 5,6 HP:n nimellistehon. Hydrostaattinen voimansiirto, avustettu ohjaus ja erilliset telaketjujen hallintavivut helpottavat koneen käyttöä erilaisissa työympäristöissä.
Tekniset pääominaisuudet
Telaketjuvetoinen rakenne ja käyttö
Telaketjuvetoinen rakenne mahdollistaa kuormien siirtämisen työmailla ja muissa kuljetustehtävissä, joissa tarvitaan itsenäisesti liikkuvaa kuljetuskonetta. Käyttö tapahtuu selkeillä hallintavivuilla, joilla ohjataan lavaa, kuormauskauhaa, telaketjuja ja ajonopeutta.
Hydraulinen kippaus vähentää lavan tyhjentämiseen tarvittavaa käsivoimaa. Koneessa on myös kuljettajan astinlauta sekä avustettu ohjaus.
Moottori
Blackstone-moottori on yksisylinterinen, nelitahtinen OHV-bensiinimoottori, jonka sylinteritilavuus on 212 cm³. Moottorin ilmoitettu teho on 5,6 HP eli 4,2 kW.
Moottorissa on valurautainen sylinteri, yläpuoliset venttiilit ja automaattinen dekompressori. Käynnistys tapahtuu vetonarulla.
Huomio: moottori toimitetaan ilman öljyä. Öljymäärä on tarkistettava ja moottoriin on lisättävä sopiva öljy käyttöohjeen mukaisesti ennen käynnistämistä.
Telaketjut ja alusta
Telaketjun alusta on rakenteeltaan vahvistettu. Vetopyörä on valmistettu valuraudan ja teräksen valukappaleena, ja etu- sekä takaosan tasapainotus tukee kuorman jakautumista ja telaketjujen maapitoa.
Telaketjujen rullat ovat itsepuhdistuvat. Takaosan terävä, tankkityyppinen kulma helpottaa portaiden ja muiden esteiden ylittämistä.
- Telaketjun leveys: 190 mm
- Telaketjun tukipituus: 1 050 mm
- Rullien kokonaismäärä: 3
Kuormauskauha

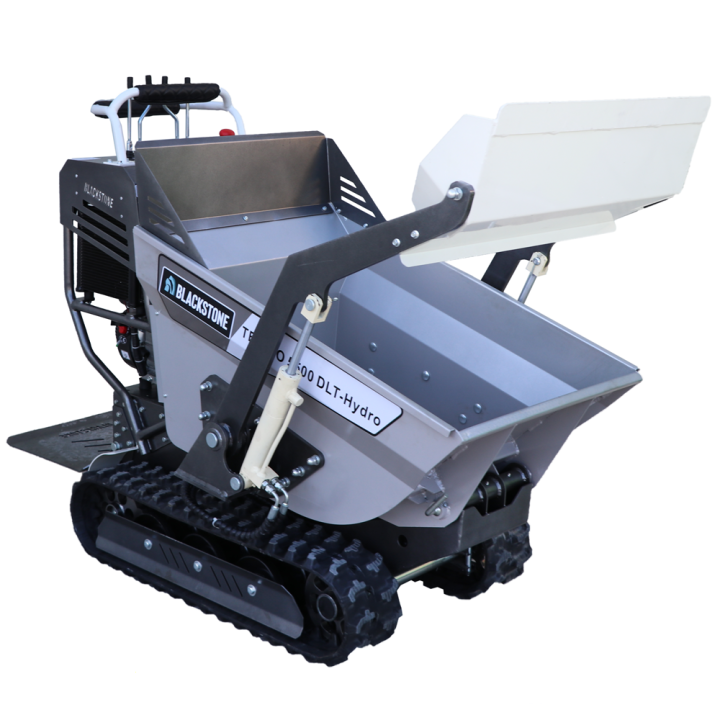

Koneessa on hydraulisesti liikutettava kuormauskauha. Kauhan liikkeitä ohjataan hallintapaneelin omalla vivulla, joten kuormaus voidaan tehdä ilman käsin nostamista.
- Kauhan paksuus: 4 mm
- Kauhan liikeradan kulma: 100°
- Hydraulinen liikeohjaus
Kippaava dumper-lava
Dumper-lava on valmistettu lujasta teräksestä ja vahvistettu alaosan putkimaisilla poikkituilla. Lavan kuormauspinta on lähellä maanpintaa, mikä helpottaa kuormaamista ja tyhjentämistä.
- Lavan kantavuus: 500 kg
- Lavan paksuus: 4 mm
- Lavan sisäkorkeus: 770 mm
- Hydraulinen kippaus
Hydraulinen nostopiiri
Hydraulinen nostopiiri liikuttaa sekä dumper-lavaa että kuormauskauhaa hallintapaneelin vipujen avulla. Järjestelmään kuuluu hydraulipumppu, jakoventtiili ja vankka hydraulisylinteri.

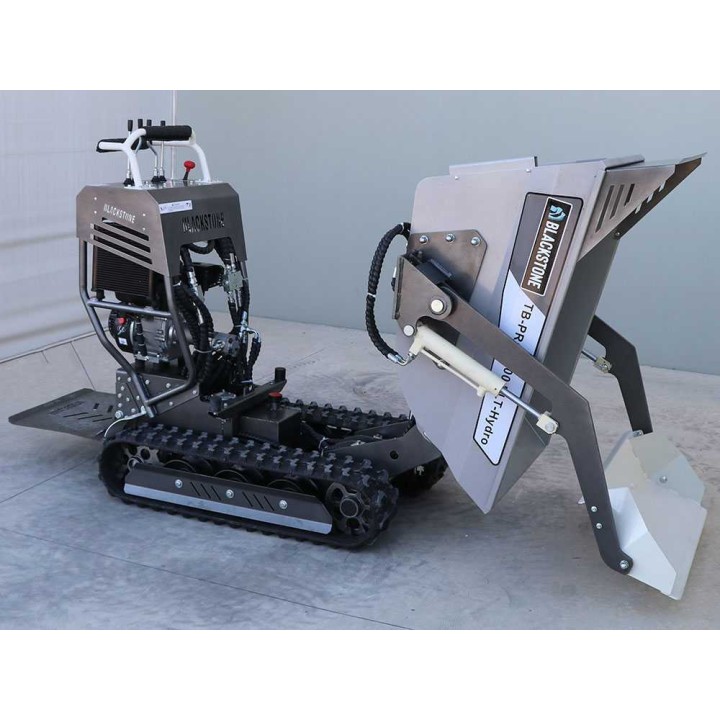

Hydraulisylinterissä on lukitusventtiili, joka pitää lavan paikallaan äkillisen paineenalenemisen sattuessa. Lavan suurin ilmoitettu kippauskulma on 80°.
Hallintalaitteet
Hallintalaitteet on sijoitettu selkeästi ja niiden yhteydessä on ohjauskaavio. Sivuvivuilla hallitaan kuormauskauhaa ja lavaa, vasemmalla olevalla vivulla säädetään ajonopeutta ja kahdella keskimmäisellä vivulla ohjataan telaketjuja sekä etenemistä.
- Sivuvivut: kuormauskauhan ja dumper-lavan säätö
- Vasen vipu: ajonopeuden säätö
- Keskimmäiset vivut: telaketjujen ja etenemisen hallinta
Toimitukseen sisältyvät varusteet
Kone toimitetaan kuormalavalle pakattuna. Mukana toimitetaan käyttöohje, säätö- ja asennustöihin tarkoitettu avainsarja sekä asennussarja.
- Käyttöohje
- Säätö- ja asennusavainsarja
- Asennussarja
- Kaksi nelitahtimoottoriöljypulloa
Moottoriöljy
Toimitukseen sisältyy kaksi pulloa nelitahtimoottoreille tarkoitettua moottoriöljyä.
Tekniset tiedot
Yleiset tiedot
| Malli | TB-PRO 5500 DLT-Hydro |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsenäinen veto | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus 20 %:n kaltevuudessa | 400 kg |
| Kantavuus 25 %:n kaltevuudessa | 320 kg |
| Suurin kaltevuus | 25 % |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Moottorin merkki | Blackstone |
|---|---|
| Moottorityyppi | Yksisylinterinen nelitahtimoottori, OHV |
| Sylinteritilavuus | 212 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 5,6 HP |
| Teho | 4,2 kW |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Käynnistys | Vetokäynnistys narulla |
Voimansiirto
| Vaihteistotyyppi | Hydrostaattinen |
|---|---|
| Vaihteiston toiminta | Hydraulinen |
| Vaihteet | Portaaton |
| Hallinta | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lavatyyppi | Dumper |
| Lavan paksuus | 4 mm |
| Hydraulinen kippisarja | Kyllä |
| Kuormauskauha | Kyllä |
| Kuljettajan astinlauta | Kyllä |
| Seisontajarru | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 190 mm |
| Telaketjun tukipituus | 1 050 mm |
| Rullien kokonaismäärä | 3 |
Lava ja mitat
| Lavan mitat | 104 × 74 × 77 cm |
|---|---|
| Lavan sisäkorkeus | 770 mm |
| Suurin kippauskulma | 80° |

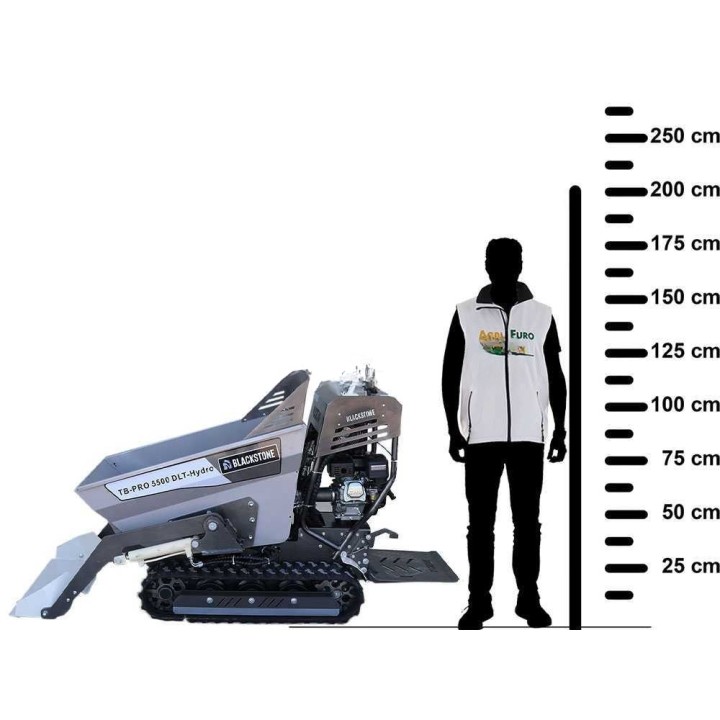

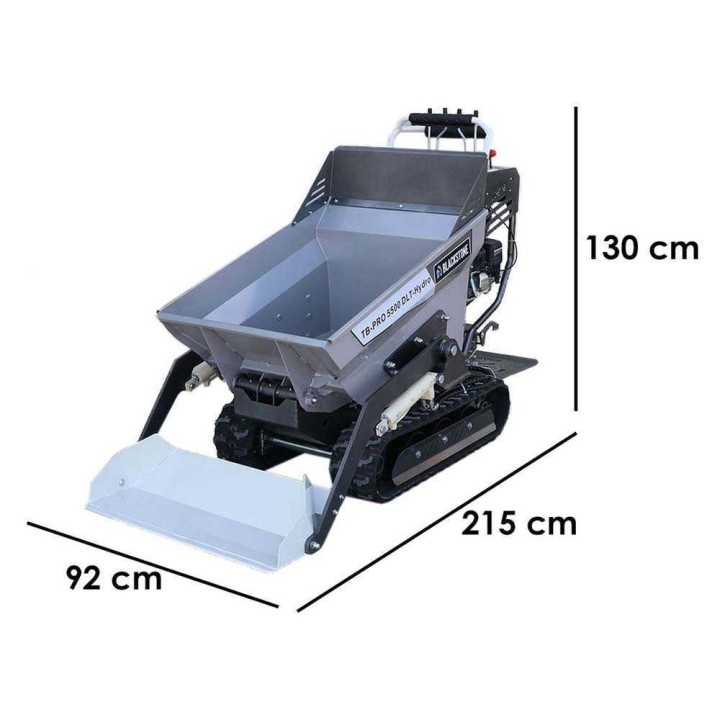

| Tuotteen mitat, pituus × leveys × korkeus | 215 × 92 × 130 cm |
| Nettopaino | 395 kg |
Toimitus ja pakkaus
| Pakkaus | Kuormalavalla |
|---|---|
| Pakkausmitat, pituus × leveys × korkeus | 134 × 76 × 124 cm |
| Paino pakkauksineen | 445 kg |
| Toimitus hydraulisella nostolaitteella | Kyllä |
| Kokoamisaika | Yli 90 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman dumper-kärry voi kuljettaa?
Lavan kantavuus on 500 kg. Kantavuus on 400 kg 20 %:n kaltevuudessa ja 320 kg 25 %:n kaltevuudessa.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 215 × 92 × 130 cm ja nettopaino 395 kg. Pakattuna mitat ovat 134 × 76 × 124 cm ja paino pakkauksineen 445 kg.
Millainen moottori tuotteessa on?
Tuotteessa on Blackstone-merkkinen yksisylinterinen nelitahtinen OHV-bensiinimoottori. Sylinteritilavuus on 212 cm³, nimellisteho 5,6 HP eli 4,2 kW, ja käynnistys tapahtuu vetonarulla.
Miten lava ja kuormauskauha toimivat?
Sekä dumper-lava että kuormauskauha toimivat hydraulisesti hallintapaneelin vipujen avulla. Lavan suurin kippauskulma on 80°, ja kuormauskauhan liikeradan kulma on 100°.
Mitä tuotteeseen kuuluu toimituksessa?
Toimitukseen sisältyvät käyttöohje, säätö- ja asennusavainsarja, asennussarja sekä kaksi nelitahtimoottoriöljypulloa. Kone toimitetaan kuormalavalle pakattuna.
Mitä on huomioitava ennen moottorin käynnistämistä?
Moottori toimitetaan ilman öljyä. Öljymäärä on tarkistettava ja moottoriin on lisättävä sopiva öljy käyttöohjeen mukaisesti ennen käynnistämistä.
