RAPTOR 7800 HEDH telaketjukuljetin, Honda GXe390, 13 HP, hydraulinen dumper-lava
Telaketjuvetoinen RAPTOR 7800 HEDH -kuljetuskone hydraulisella dumper-lavalla, Honda GXe390 -moottorilla ja 800 kg:n kantavuudella.

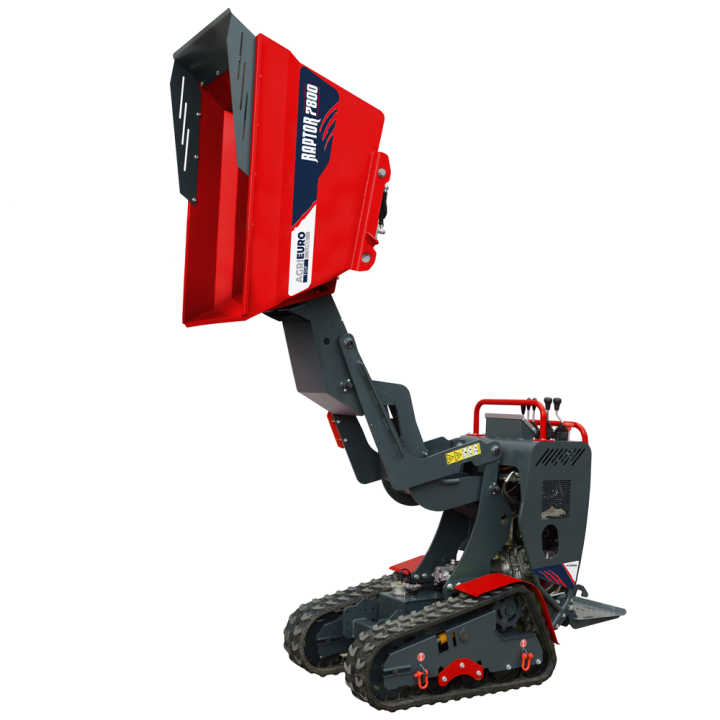

Telaketjuinen kuljetuskone RAPTOR 7800 HEDH
RAPTOR 7800 HEDH on telaketjuvetoinen kuljetuskone materiaalien siirtämiseen. Siinä on hydraulisesti tyhjentyvä dumper-lava korkealla tyhjennyksellä sekä Honda GXe390 -bensiinimoottori, jonka nimellisteho on 13 HP. Sähkökäynnistys ja hydrostaattinen voimansiirto helpottavat käyttöä.
Kantavuus on enintään 800 kg tasaisella alustalla ja 600 kg enintään 30 prosentin kaltevuudessa. Telaketjut, avustettu ohjaus ja kallistuvat telaston rullat tukevat koneen hallittavuutta kuormattuna. Kone toimitetaan moottoriöljy ja vaihteistoöljy täytettyinä sekä pienellä polttoainemäärällä.
Tekniset pääominaisuudet
RAPTOR 7800 HEDH -telaketjukuljetin
RAPTOR 7800 HEDH -telaketjukuljettimessa on hydraulinen dumper-lava korkealla tyhjennyksellä ja Honda GXe390 -moottori sähkökäynnistyksellä. 13 HP:n moottori ja hydrostaattinen voimansiirto on suunniteltu kuormien siirtämiseen myös kaltevalla ja epätasaisella alustalla.
- Enimmäiskantavuus tasaisella alustalla 800 kg
- Enimmäiskantavuus kaltevalla alustalla 600 kg
- Enimmäiskaltevuus 30 prosenttia

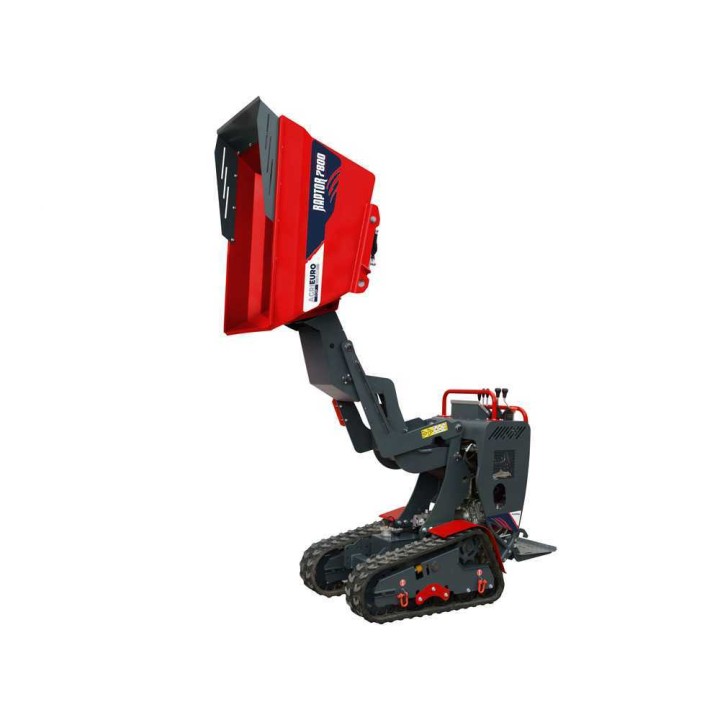

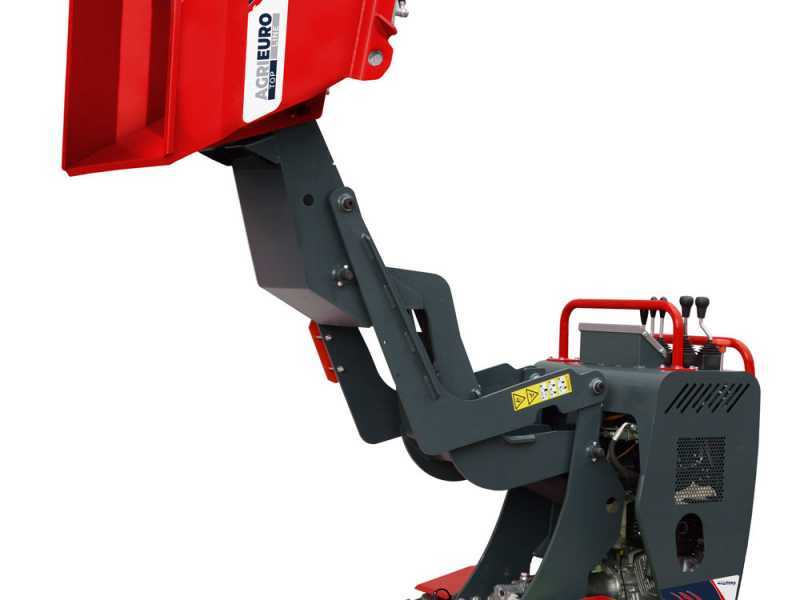

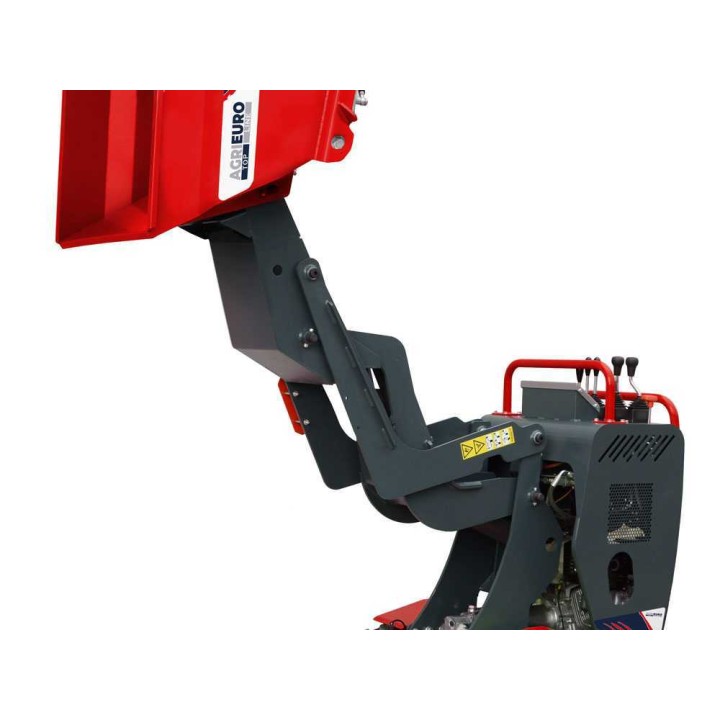

- Hydraulinen lavan tyhjennys korkealle
- Telaketjuveto ja avustettu ohjaus
Hydraulinen tyhjennys vähentää kuormatun lavan nostamiseen tarvittavaa käsivoimaa. Ohjaus tapahtuu vivuilla, joilla hallitaan telaketjuja ja etenemisnopeutta. Runko on suunniteltu kevyeksi ja lujaksi, ja telaketjut tukevat vakautta kuormattuna.
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat täytettyinä ja polttoainesäiliössä on pieni määrä polttoainetta. Ennen käyttöä öljytasot on tarkistettava, ja öljykylpyilmansuodatin on täytettävä öljyllä, jos sellainen on varusteena. Käyttöohje on luettava ennen tarkastuksia ja öljyn lisäämistä.
Tekniset ominaisuudet ja rakenne
Telasto on suunniteltu matalalla painopisteellä, mikä tukee vakautta erilaisilla alustoilla. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm ja maavara 16 cm, joten rakenne soveltuu myös epätasaiselle maalle ja esteiden ylittämiseen.

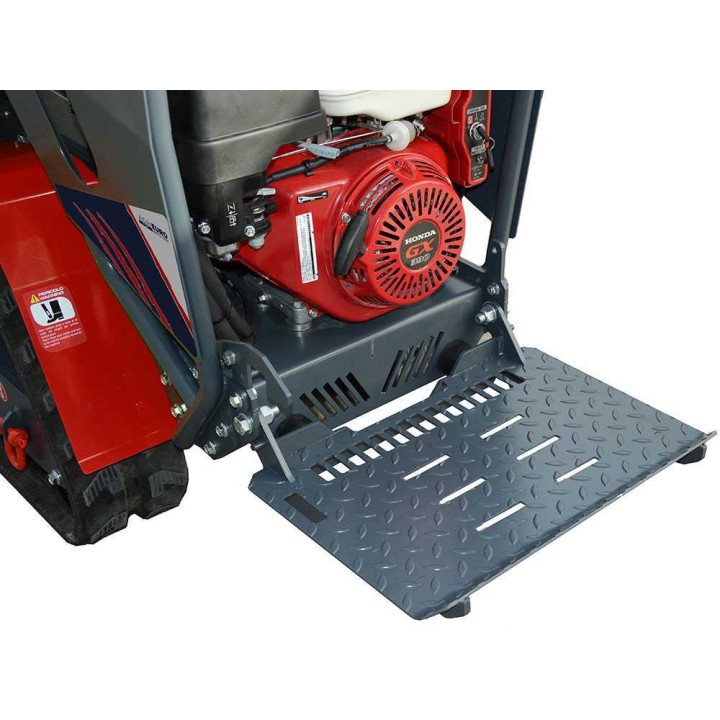

- Honda GXe390 -moottori, 13 HP
- 10 litran bensiinisäiliö ja sähkökäynnistys
- Hydrostaattinen voimansiirto
- Etenemisnopeus 2,5–3,5 km/h
- Orbitaalihydraulimoottorit, 200 cm³
- Kolminkertainen hammaspyöräpumppu
- Hydrauliöljysäiliö 16 l

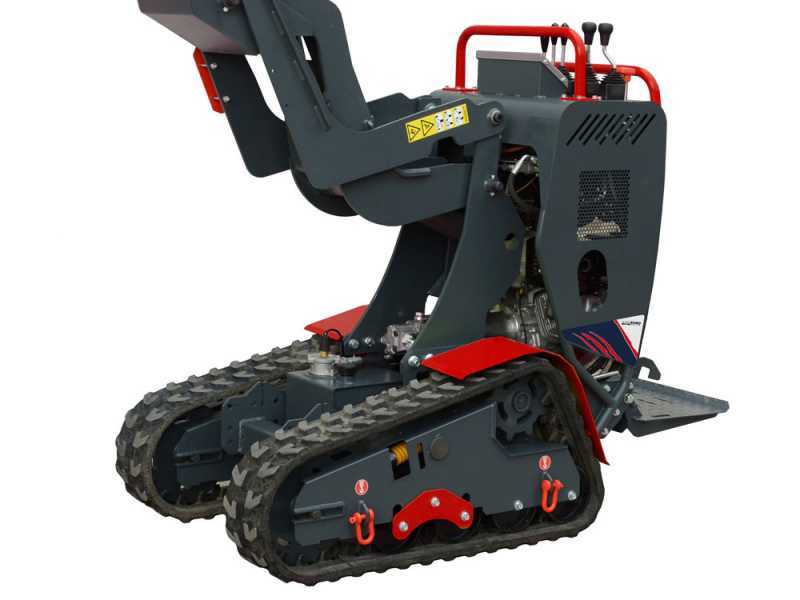

- Telaketjun leveys 200 mm

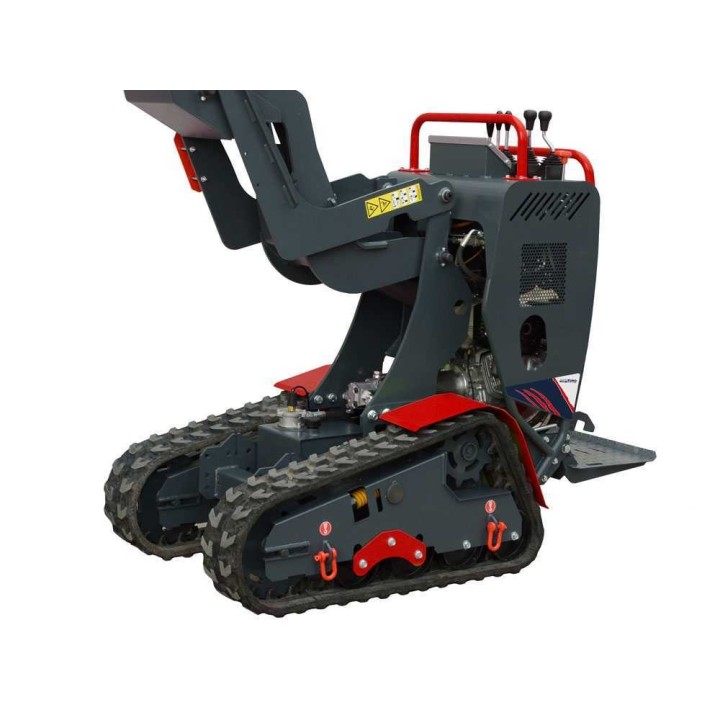

- Neljä telaston rullaa, joista kaksi kallistuvaa
Hydraulipumpun tuotto on 18 + 12 + 12 l/min nopeudella 3 000 r/min. Enimmäispaine on 180 bar ja käyttöpaine 150 bar. Koneen ilmoitettu enimmäiskaltevuus on 30 prosenttia eli 17 astetta.
Ohjauspaneeli ja hallintalaitteet
Ohjauspaneeli on rakenteeltaan selkeä. Hallintalaitteilla ohjataan telaketjuja, lavan hydraulista tyhjennystä, korkeaa tyhjennystä, etenemisnopeutta, moottorin kaasua ja LED-valoja.
- 1: Käyttövivut
- 2: Hätäpysäytyskytkin koneen välittömään pysäyttämiseen
- 3: LCD-näyttö, vain Industry 4.0 -versiossa
- 4: LED-valojen kytkin
- 5: Kauhan käyttövipu malleissa, joissa kauha kuuluu varustukseen
- 6: Lavan kallistusvipu
- 7: Korkean tyhjennyksen vipu
- 8: Kaksinopeusvipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 7800 HEDH |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Bensiini |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella | 800 kg |
| Kantavuus kaltevuudessa | 600 kg |
| Enimmäiskaltevuus | 30 % |
| Lavatyyppi | Dumper |
| Lavan tyhjennys | Hydraulinen |
| Saksinostin | Kyllä |
| Korkea tyhjennys | Kyllä |
| Valmistusmaa | Italia |
Moottori
| Merkki | Honda |
|---|---|
| Malli | GXe390 |
| Tyyppi | 4-tahtimoottori |
| Iskutilavuus | 389 cm³ |
| Nimellisteho | 13 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekanismi | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Eteenpäinajon nopeudet | 2 |
| Etenemisnopeus | 2,5–3,5 km/h |
| Ohjaus | Ohjausvivut |
Varustelu
| Hydraulimäntä | Kyllä |
|---|---|
| Kaarimaiset ylälaitalaidat | Ei |
| Hydraulinen kippisarja | Kyllä |

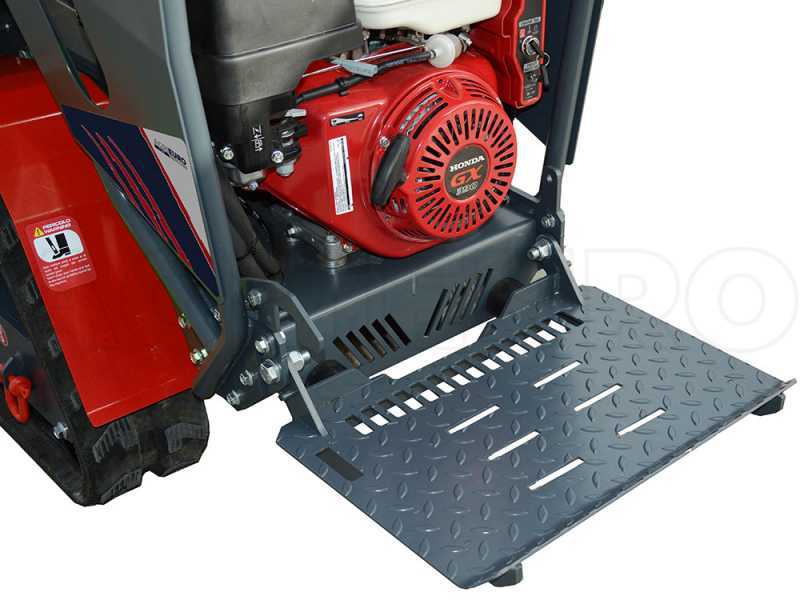

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuva telasto | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaston rullien määrä | 4 |
| Sähkökäynnistys avaimella | Kyllä |
| LED-valo | Kyllä |
| Turvallinen kuljetus puulavalla | Kyllä |
Hydrauliikka ja telasto
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
|---|---|
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 18 + 12 + 12 l/min, 3 000 r/min |
| Enimmäispaine / käyttöpaine | 180 / 150 bar |
| Hydrauliöljysäiliö | 16 l |
| Telaketjun leveys | 200 mm |
| Telaketjun jako | 72 mm |
| Telaston rullat | 4, joista 2 kallistuvaa |
Mitat ja paino
| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 640 kg |
| Pakkaus | Puulavalla |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman RAPTOR 7800 HEDH voi kuljettaa?
Kantavuus on enintään 800 kg tasaisella alustalla ja 600 kg kaltevuudessa. Enimmäiskaltevuus on 30 %.
Mitkä ovat kuljetuskoneen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm (P × L × K), ja nettopaino on 640 kg. Pakkaus on puulavalla.
Millainen moottori ja polttoainesäiliö koneessa on?
Koneessa on 4-tahtinen Honda GXe390 -bensiinimoottori, jonka iskutilavuus on 389 cm³ ja nimellisteho 13 HP. Polttoainesäiliön tilavuus on 10 l, ja käynnistys tapahtuu avaimella toimivalla sähkökäynnistyksellä.
Miten lavan tyhjennys toimii?
Dumper-lavassa on hydraulinen tyhjennys ja korkea tyhjennys. Koneessa on hydraulimäntä ja hydraulinen kippisarja.
Toimitetaanko kone valmiiksi koottuna?
Kone toimitetaan valmiiksi koottuna. Moottoriöljy ja vaihteistoöljy ovat täytettyinä, ja polttoainesäiliössä on pieni määrä polttoainetta.
Ennen käyttöä öljytasot on tarkistettava. Öljykylpyilmansuodatin on täytettävä öljyllä, jos sellainen on varusteena, ja käyttöohje on luettava ennen tarkastuksia ja öljyn lisäämistä.
