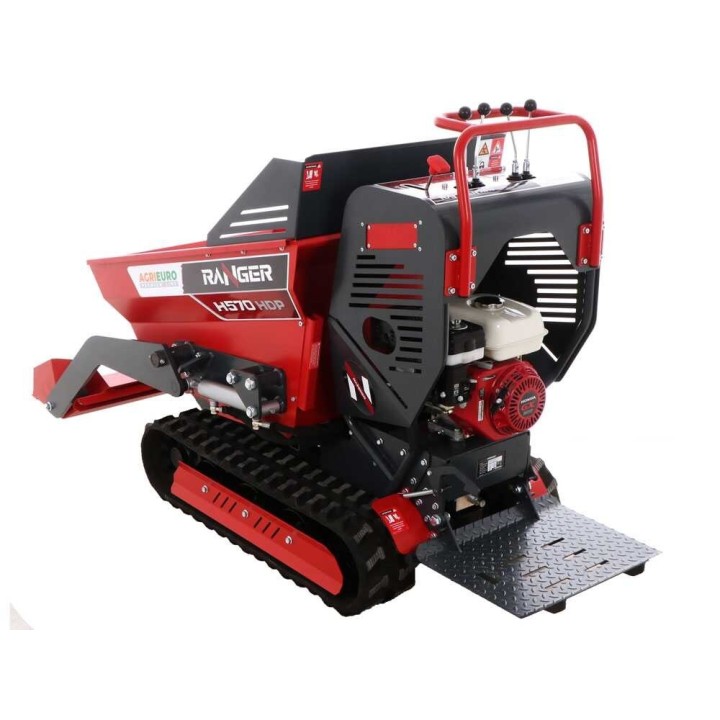

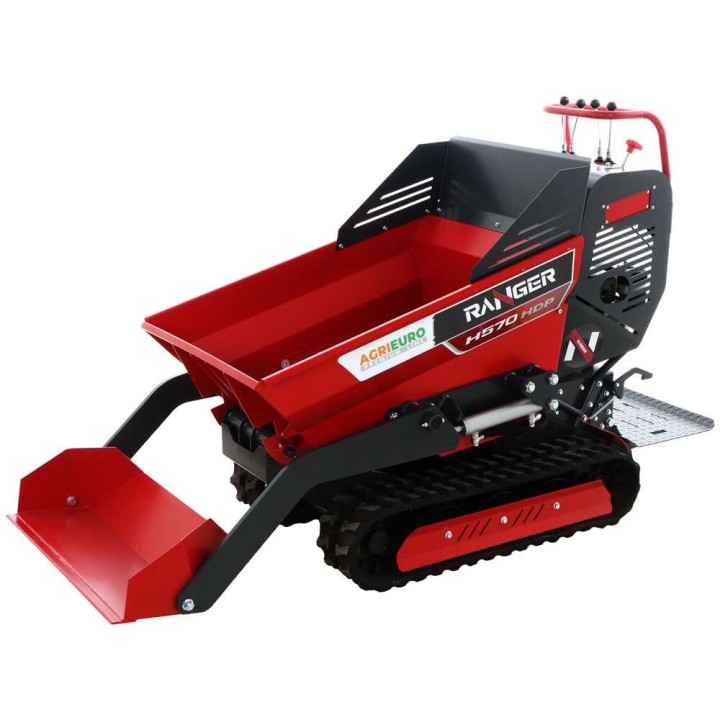

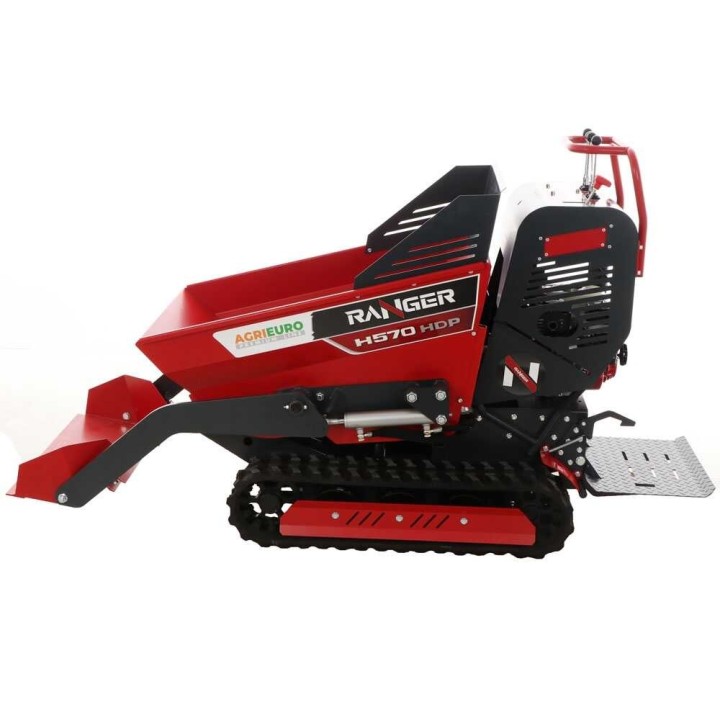

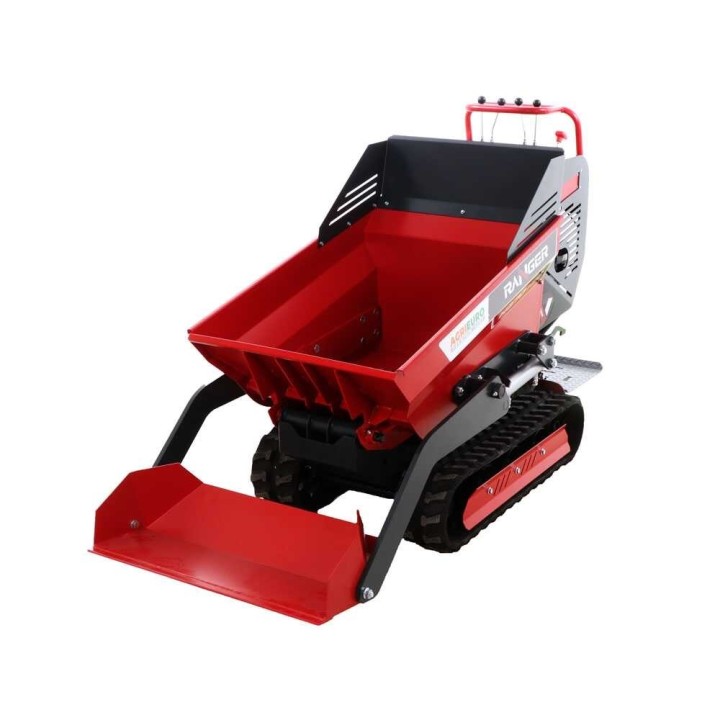

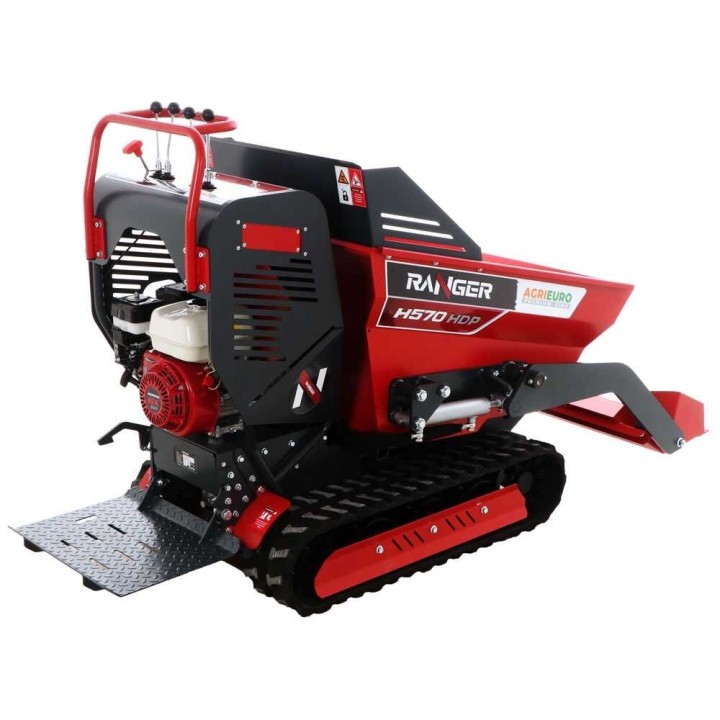

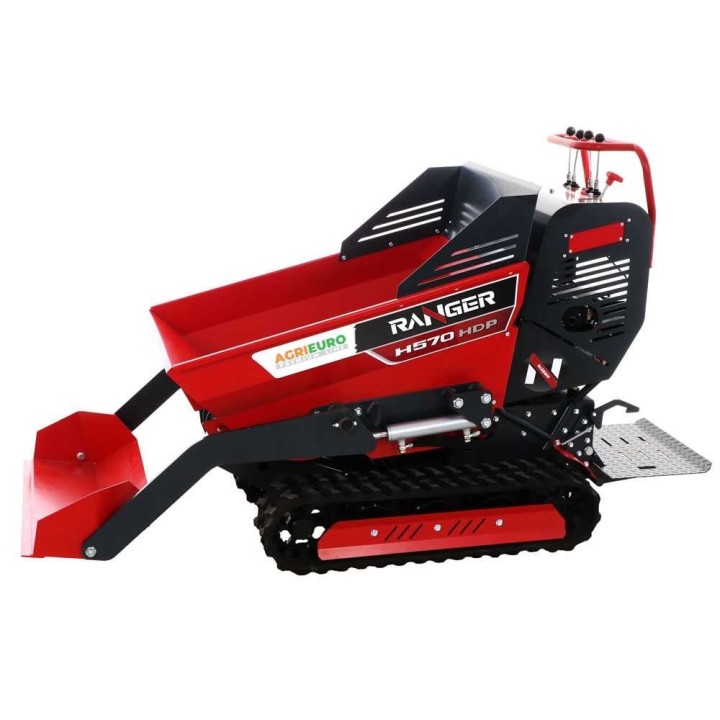

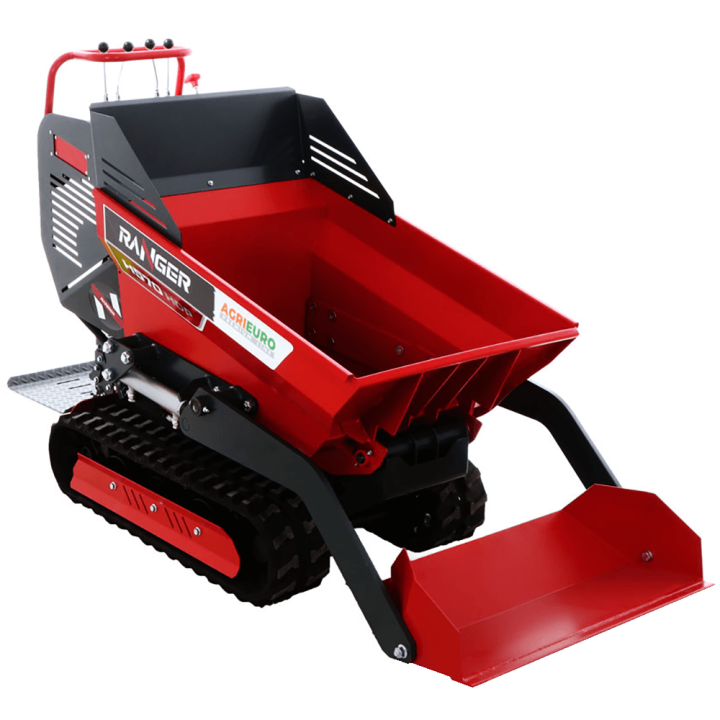

RANGER H570 HDP tela-alustainen dumper, Honda GX200, hydrostaattinen vaihteisto, 500 kg kuvat
RANGER H570 HDP tela-alustainen dumper, Honda GX200, hydrostaattinen vaihteisto, 500 kg
Tela-alustainen RANGER H570 HDP -dumper Honda GX200 -moottorilla, hydrostaattisella vaihteistolla, hydraulisella kippauksella ja 500 kg:n kantavuudella.
Telavetoinen dumper vaativaan materiaalinsiirtoon
RANGER H570 HDP on tela-alustainen moottorikärry materiaalien kuljettamiseen työmailla, maataloudessa ja vaikeakulkuisessa maastossa. Honda GX200 -moottori tuottaa 6,5 HP:n nimellistehon, ja hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen ajon aikana.
Dumper-lava kallistuu hydraulisesti, ja edessä oleva kuormauskauha helpottaa irtomateriaalin lastaamista. Telaveto, avustettu ohjaus ja käyttäjän astinlauta tukevat työskentelyä kuormien kanssa.
Tekniset pääominaisuudet
RANGER H570 HDP - tela-alustainen moottorikärry
Vahvistetulla teräsrungolla varustettu teladumper on tarkoitettu materiaalien kuljettamiseen myös epätasaisella alustalla. Hydrostaattinen vaihteisto säätää etenemisnopeutta liikkeen aikana, ja hydraulinen kippaus helpottaa kuormatun lavan tyhjentämistä.
- Telaston rullien sisä- ja ulkopuoliset suojaukset vähentävät kivien ja muun materiaalin pääsyä telakanavaan.
- Kaksinkertainen hammaspyörähydrauliikkapumppu.
- Telaston kiristysjärjestelmän palautusjouset vähentävät äkillisten kuormitusten vaikutuksia.
- Vahvistettu dumper-lava ja etukuormauskauha kaksinkertaisella hydraulisylinterillä.
- Kuormankanto enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
Hallintalaitteilla ohjataan telastoa, etenemisnopeutta, lavaa ja etukuormauskauhaa. Tarkista moottoriöljy ja käyttöohje ennen käyttöä sekä ennen öljyn lisäämistä.
Etukuormauskauha on tarkoitettu irtomateriaalin lastaamiseen lavalle. Sitä ei tule käyttää maan tasoittamiseen, eikä kauhaa saa pitää maassa ajon aikana.

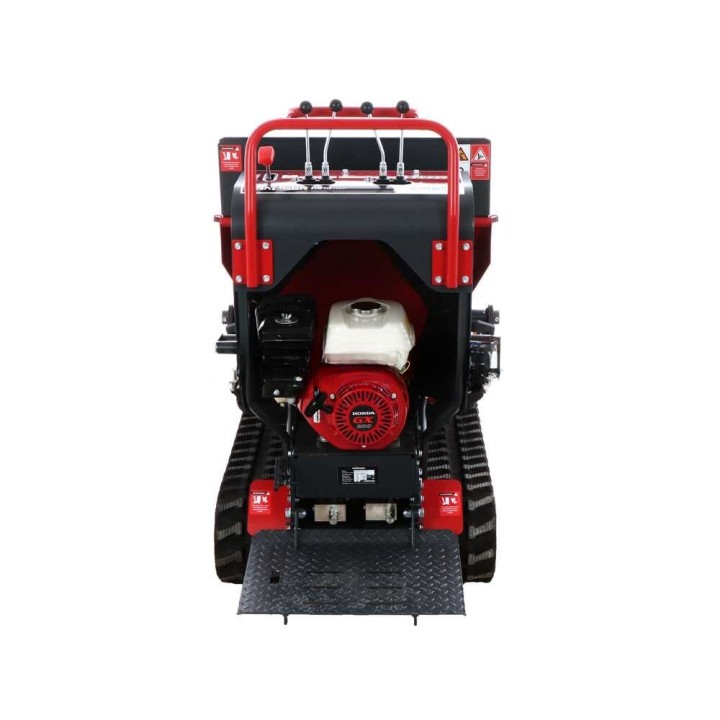

Honda GX200 -moottori
Nelitahtinen yksisylinterinen Honda GX200 -moottori käyttää OHV-venttiilirakennetta. Iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Moottorin polttoaineena käytetään bensiiniä, ja säiliön tilavuus on 3,1 litraa.
- Puristussuhde 8,5:1.
- Enimmäiskierrosluku 3 600 r/min.
- Vääntömomentti 12,4 Nm / 2 500 r/min.
- Automaattinen dekompressio.
- Voitelu öljykylvyssä.
Teknisissä tiedoissa ilmoitetaan lisäksi moottorin tehoksi 5,5 HP tehollisena arvona. Moottorin sylinteri on alumiinia.
Hydrostaattinen vaihteisto
Hydrostaattinen vaihteisto mahdollistaa etenemisnopeuden muuttamisen vivulla ilman pysähtymistä ja vaihteen vaihtamista. Pumppu siirtää öljyn säiliöstä tela-alustassa sijaitsevaan voimansiirron koteloon.
Hydraulisesti ohjattu voimansiirto käyttää kestäviä hammaspyöriä. Etenemisnopeus on 2,5 km/h, ja ohjaus tapahtuu hallintavivuilla.
Telasto ja alusta
Telaston rakenne on vahvistettu, ja vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä. Etu- ja takaosan tasapaino tukee kuorman jakautumista ja telan kosketusta alustaan. Rullat ovat itsepuhdistuvat.
- Telaosan leveys 180 mm.
- Telaston kokonaispituus 108 cm.
- Rullia yhteensä 3.
- Avustettu ohjaus.

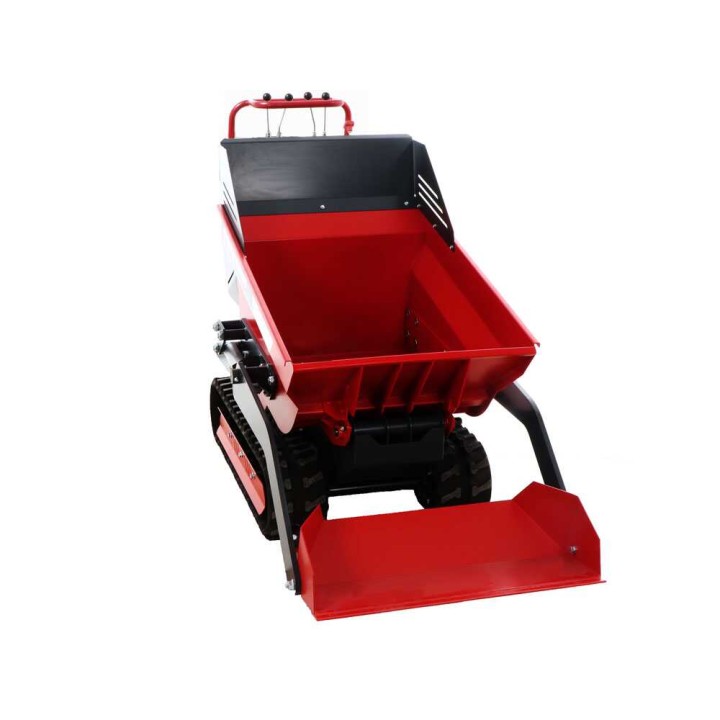

Etukuormauskauha
Etukuormauskauhan liike tuotetaan hydraulisesti ja sitä ohjataan hallintapaneelin omalla vivulla. Kauha on tarkoitettu irtomateriaalin lastaamiseen dumper-lavalle.
- Kauhan paksuus 2 mm.
- Liikekulma 100°.
- Mitat 37 × 75,5 × 23 cm.
Kauhaa ei tule käyttää maan tasoittamiseen. Ajon aikana kauha on nostettava, jotta hydraulisylintereihin, niveliin ja tukirakenteisiin ei kohdistu tarpeetonta rasitusta.
Hydraulisesti kipattava dumper-lava
Teräksinen lava on vahvistettu putkimaisilla poikkituilla, ja kuormauspinta sijaitsee lähellä maata lastaamisen helpottamiseksi. Hydraulinen kippaus mahdollistaa lavan nostamisen ja tyhjentämisen hallintavivulla.
- Lavan paksuus 2 mm.
- Tilavuusmitat 107 × 68 × 74 cm.
- Kantavuus tasaisella alustalla 500 kg.
- Kantavuus kaltevalla alustalla 350 kg.
- Enimmäiskaltevuus 30 %.
- Enimmäiskippauskulma 90°.
Hydraulinen nostopiiri
Hydraulipiiri nostaa sekä dumper-lavaa että etukuormauskauhaa. Käyttö tapahtuu hallintapaneelin vivuilla.
- Hydraulipumppu.
- Jakaja ja käytännöllinen pumpun käyttövipu.
- Vankka hydraulisylinteri.
- Lavan suurin kippauskulma 90°.

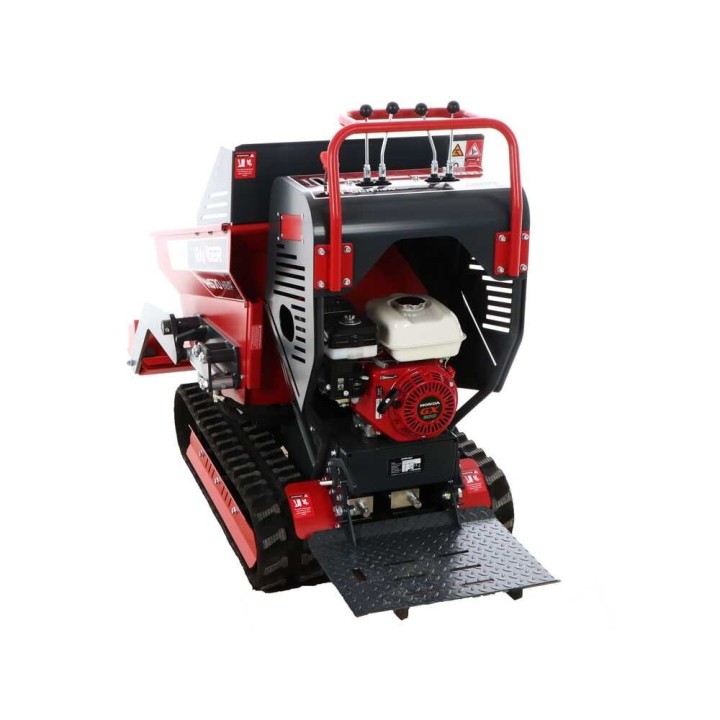

Hallintalaitteet ja käyttäjän astinlauta
Hallintalaitteet on sijoitettu selkeästi. Keskimmäiset kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu käyttää etukuormauskauhaa ja oikeanpuoleinen vipu ohjaa lavan kippausta.
Erillinen nopeudensäätövipu muuttaa etenemisnopeutta. Kippauksen aikana etukuormauskauhan on oltava nostettuna. Käyttäjää varten koneessa on astinlauta.
Toimitukseen sisältyy
- 2 pulloa 4-tahtimoottorin öljyä.
- Käyttöohje.
- Avaimien ja säätöön sekä asennukseen tarvittavien työkalujen sarja.
- Alkuperäinen pakkaus puulavalla.
Tekniset tiedot
Yleiset tiedot
| Malli | RANGER H570 HDP |
|---|---|
| Rakenne | Tela-alustainen |
| Vetävä rakenne | Telavetoinen |
| Kantavuus | 500 kg |
| Kantavuus kaltevuudessa | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Tehollinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Puristussuhde | 8,5:1 |
| Enimmäiskierrosluku | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteistotyyppi | Hydrostaattinen |
|---|---|
| Vaihteiston rakenne | Hydraulinen |
| Eteenpäinajovaihteet | Portaaton |
| Etenemisnopeus | 2,5 km/h |
| Käyttö | Hallintavivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan paksuus | 2 mm |
| Hydraulinen kippaus | Kyllä |
| Etukuormauskauha | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telan leveys | 180 mm |
| Rullien kokonaismäärä | 3 |
| Narukäynnistys | Kyllä |
Mitat ja paino
| Lavan mitat | 107 × 68 × 74 cm |
|---|---|

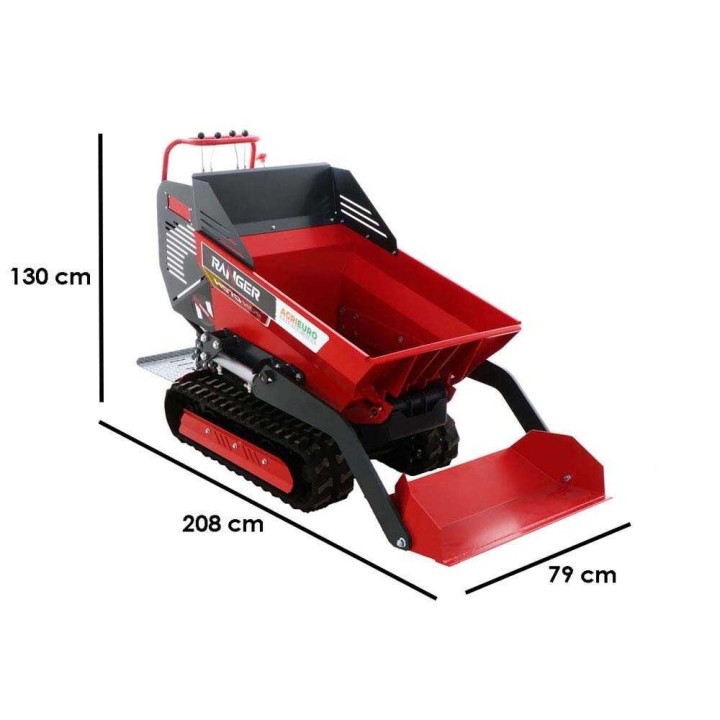

| Tuotteen mitat (P × L × K) | 208 × 79 × 130 cm |
| Nettopaino | 385 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat (P × L × K) | 160 × 80 × 131 cm |
| Paino pakkauksineen | 420 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mikä on dumperin kantavuus?
Kantavuus on tasaisella alustalla 500 kg. Enintään 30 prosentin kaltevuudessa kantavuus on 350 kg.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 208 × 79 × 130 cm ja nettopaino 385 kg. Pakkausmitat ovat 160 × 80 × 131 cm ja paino pakkauksineen 420 kg.
Millainen moottori dumperissa on?
Dumperissa on yksisylinterinen 4-tahtinen Honda GX200 -moottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Polttoaineena käytetään bensiiniä, ja polttoainesäiliön tilavuus on 3,1 l.
Miten dumperin lava tyhjennetään?
Lava kipataan hydraulisesti hallintavivulla. Lavan suurin kippauskulma on 90°.
Mihin etukuormauskauhaa voi käyttää?
Etukuormauskauha on tarkoitettu irtomateriaalin lastaamiseen dumper-lavalle. Kauhaa ei tule käyttää maan tasoittamiseen, ja ajon aikana kauha on nostettava.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyy 2 pulloa 4-tahtimoottorin öljyä, käyttöohje sekä avaimien ja säätöön sekä asennukseen tarvittavien työkalujen sarja. Tuote toimitetaan alkuperäisessä pakkauksessa puulavalla.
