Blue Bird Trasporter 500DL telaketjudumper, 500 kg, 9 HP, hydraulinen lava kuvat
Blue Bird Trasporter 500DL telaketjudumper, 500 kg, 9 HP, hydraulinen lava
Telaketjuvetoinen Trasporter 500DL -dumper 500 kg kuormille, hydraulisella kippauslavalla ja etukuormaimella sekä 9 HP:n Loncin-moottorilla.
Telaketjuvetoinen kuljetuskärry 500 kg kuormille

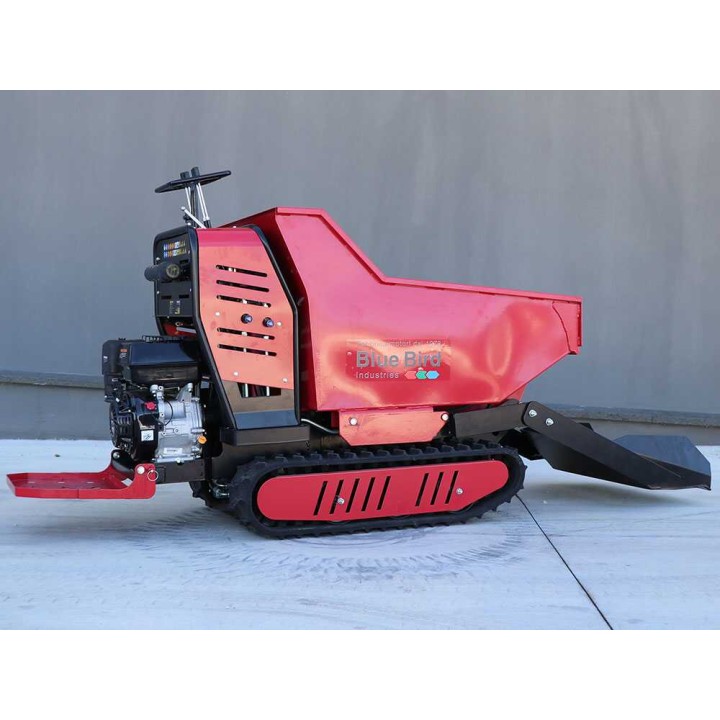

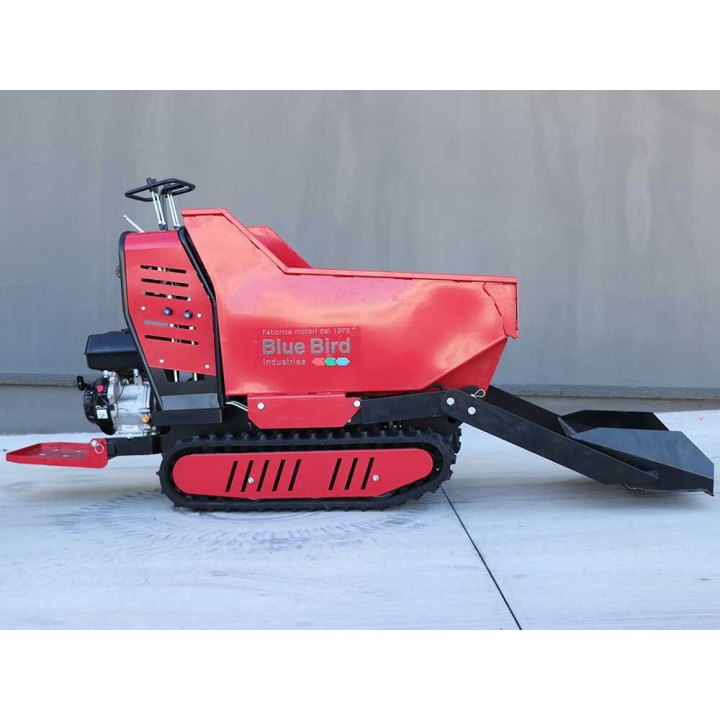

Blue Bird Trasporter 500DL on telaketjuvetoinen dumper-kuljetuskärry materiaalien siirtämiseen enintään 500 kg:n kuormilla. Metallinen lava, hydraulinen kippaus ja hydraulisesti liikkuva etukuormain helpottavat lastausta ja kuorman tyhjentämistä.
Koneessa on Loncin G270F -bensiinimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Sähkö- ja narukäynnistys, avustettu ohjaus sekä erikseen hallittavat telaketjut tukevat käyttöä erilaisissa maastoissa.
Tekniset pääominaisuudet
Trasporter 500DL -kuljetuskärry
Hydraulinen järjestelmä nostaa dumper-lavan ja etukuormaimen. Hydraulinen kippaus vähentää käsin tehtävää nostotyötä kuorman tyhjennyksen yhteydessä. Telaketjuveto mahdollistaa 500 kg:n kuormien kuljettamisen myös kaltevilla alustoilla.
Ilmoitettu suurin kaltevuus on 20 % noususuunnassa ja 10° sivuttaissuunnassa. Hallintalaitteilla voidaan ohjata lavaa, kuormauskauhaa, telaketjuja ja ajonopeutta. Tarkista öljymäärät aina ennen käynnistystä käyttö- ja huolto-ohjeen mukaisesti.
Etukuormainta saa käyttää ainoastaan irtomateriaalin lastaamiseen lavalle. Sitä ei ole tarkoitettu maan tasoittamiseen. Ajoneuvoa siirrettäessä kuormain on nostettava, eikä sitä saa painaa maata vasten.

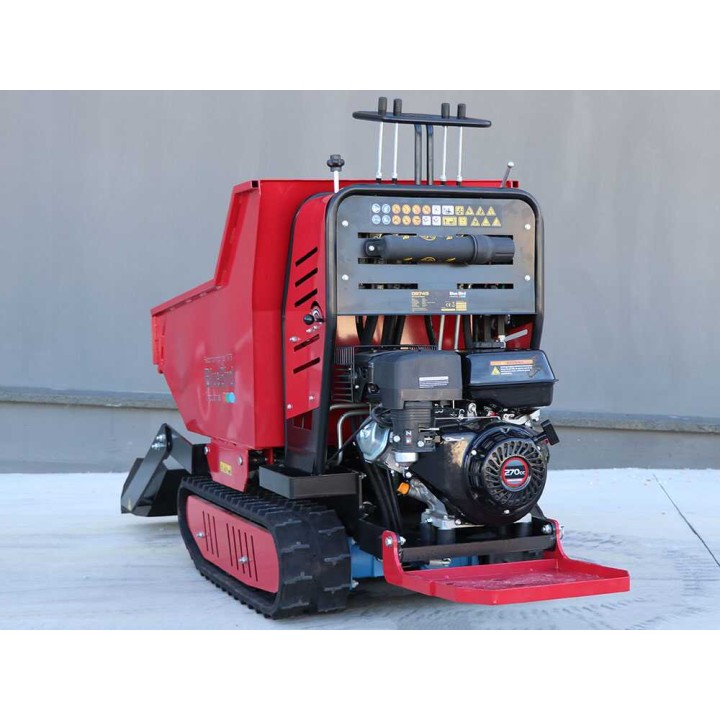

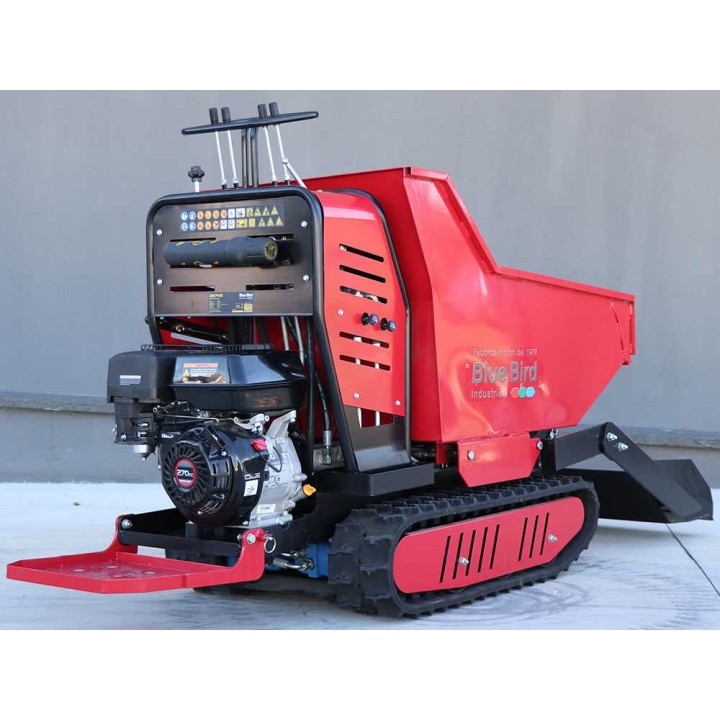

Loncin G270F -moottori
Loncin G270F on yksisylinterinen, 4-tahtinen OHV-bensiinimoottori. Sen iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Moottorissa on valurautainen sylinteri, yläpuoliset venttiilit, öljykylpyvoitelu ja automaattinen dekompressio.
Käynnistys voidaan tehdä avaimella toimivalla sähkökäynnistyksellä tai narukäynnistimellä. Moottori toimitetaan ilman öljyä, joten öljy on lisättävä ja käyttöohje luettava ennen ensimmäistä käynnistystä.
- Yksisylinterinen 4-tahtimoottori, OHV
- 270 cm³ iskutilavuus ja 9 HP:n teho
- Bensiini, automaattinen dekompressio
- Sähköinen avainkäynnistys ja narukäynnistys

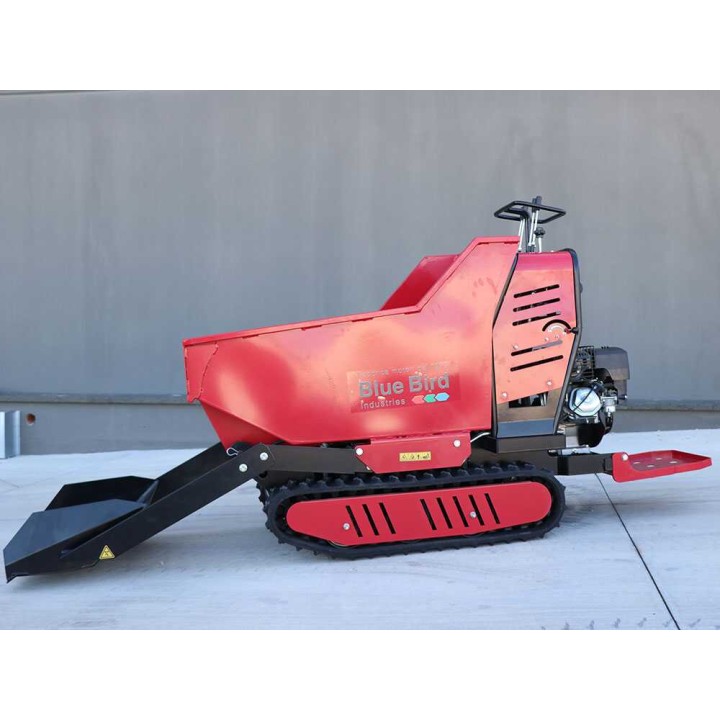

Telaketjut ja alusta
Telaketjujen runko on mitoitettu vankaksi, ja vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä. Etu- ja takaosan tasapainotus auttaa jakamaan kuorman telaketjuille.
Telaketjujen rullat ovat itsepuhdistuvat. Takana oleva terävä, tankkimaista rakennetta muistuttava kulma helpottaa nousua askelmille ja muiden esteiden yli. Telaketjun leveys on 180 mm ja kokonaispituus 106 cm.

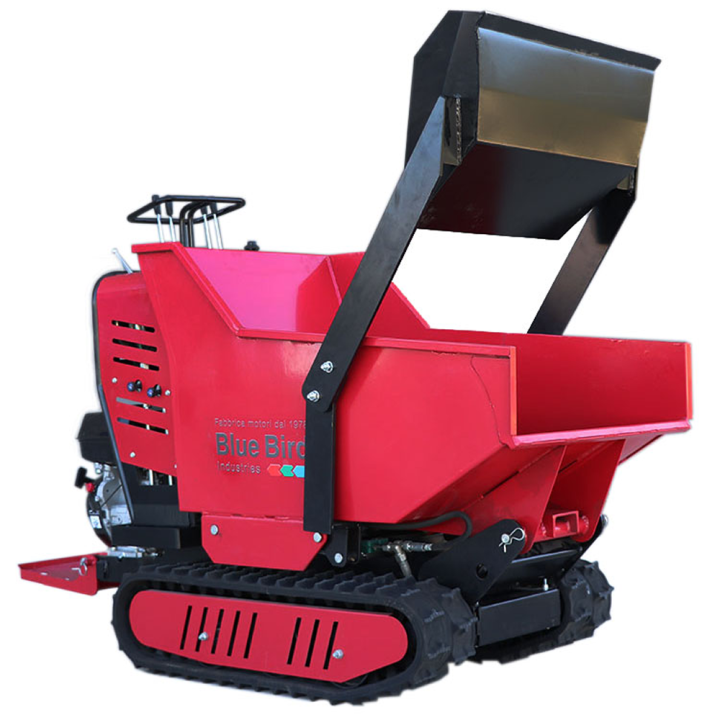

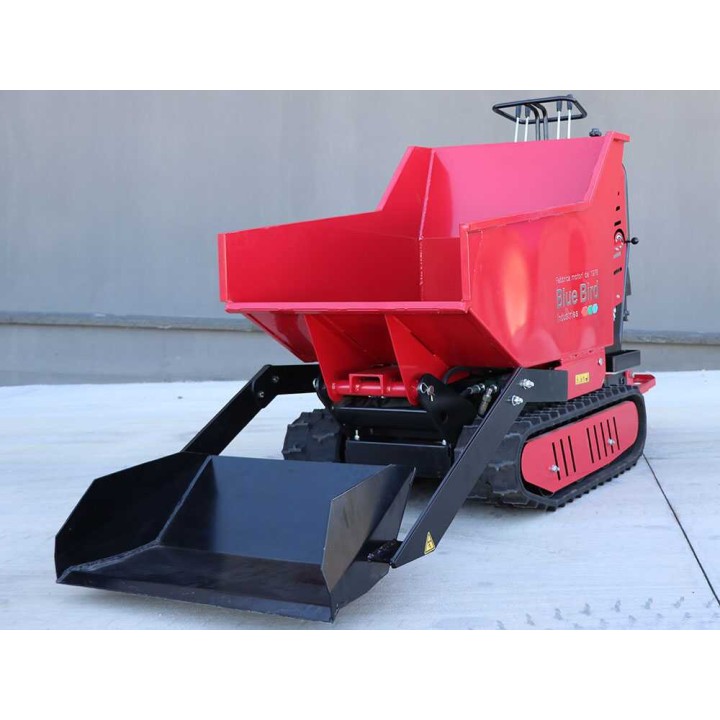

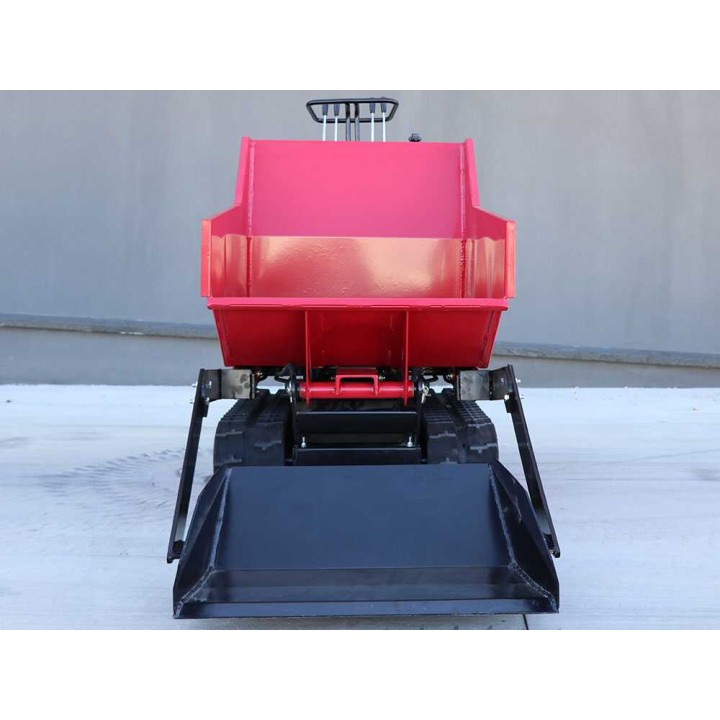

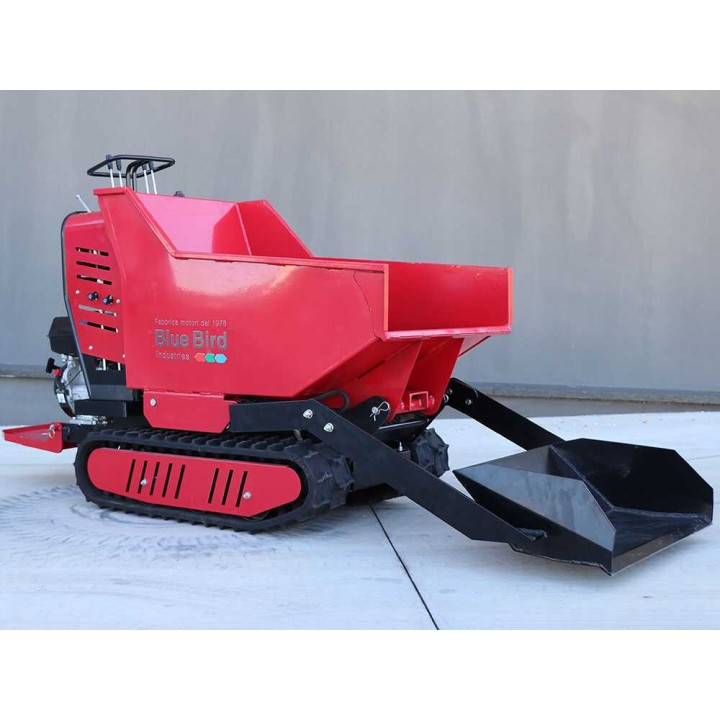

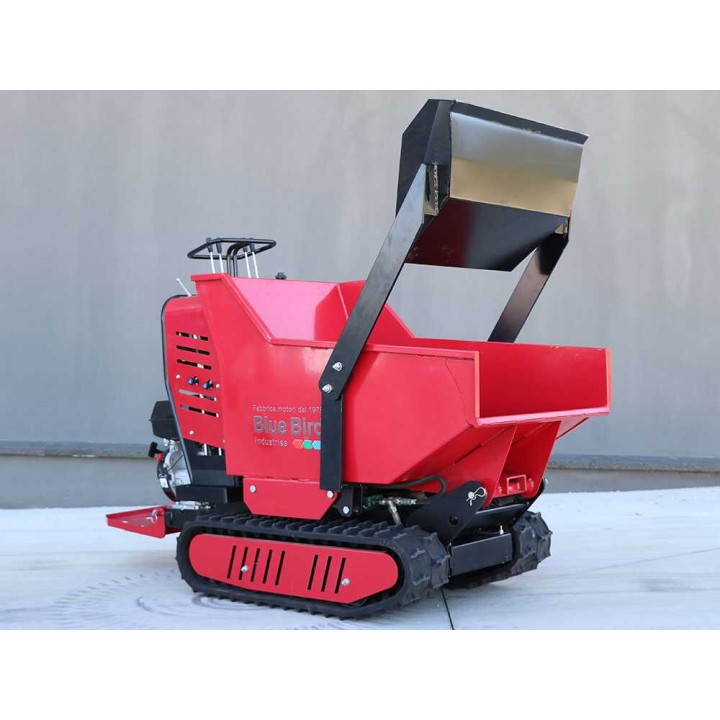

Hydraulinen etukuormain
Etukuormain liikkuu hydraulisesti ja sitä hallitaan ohjauspaneelin omalla vivulla. Kuormaimen terän paksuus on 4 mm ja ilmoitettu liikeradan kulma 100°.
Kuormain on tarkoitettu irtomateriaalin lastaamiseen lavalle. Sitä ei saa käyttää maan tasoittamiseen tai painaa maata vasten ajon aikana.

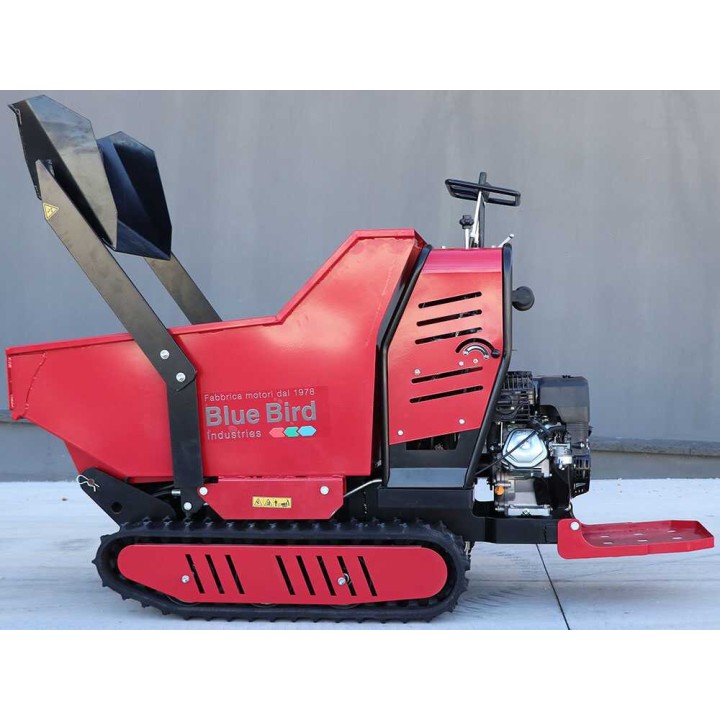

Hydraulisesti kallistuva dumper-lava
Lava on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkipoikkituilla. Lähellä maanpintaa oleva lastaustaso helpottaa materiaalin lastaamista ja purkamista. Lavan paksuus on 4 mm ja kantavuus 500 kg.
Lavan mitat ovat 1 065 × 715 × 660 mm. Hydraulinen kippaus mahdollistaa enintään 80°:n kallistuskulman.
Hydraulinen nostopiiri
Hydraulipiiri käyttää samaa järjestelmää lavan ja etukuormaimen nostamiseen. Kokoonpanoon kuuluvat hydraulipumppu, ohjausventtiili ja vankka hydraulisylinteri.
- Hydraulipumppu
- Ohjausventtiili ja käyttövipu
- Hydraulisylinteri lukitusventtiilillä
- Lavan suurin ilmoitettu kallistuskulma 80°
Lukitusventtiili pitää lavan paikallaan äkillisen paineenmenetyksen yhteydessä.

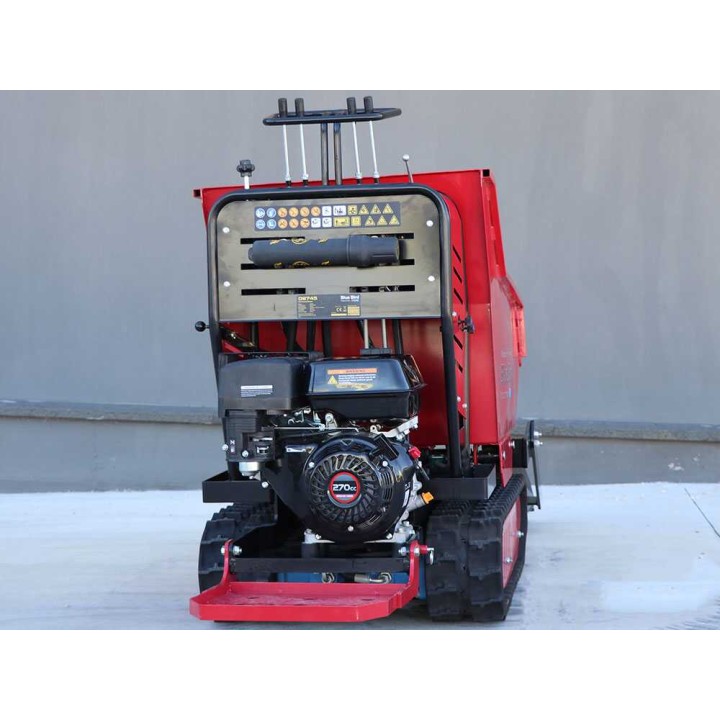

Hallintalaitteet ja käyttöpaikka
Hallintalaitteet on sijoitettu ohjauspaneeliin, ja niiden yhteydessä on käyttökaavio. Keskimmäisillä vivuilla säädetään etukuormainta ja lavaa sekä ohjataan telaketjuja erikseen. Vasemmanpuoleinen vipu säätää ajonopeutta.
Koneessa on avustettu ohjaus, kuljettajan astinlauta ja tila käyttöohjeen säilyttämiseen. Astinlauta voidaan avata erillisellä vapautuskahvalla.
Toimitukseen sisältyy
Kuljetuskärry toimitetaan kuormalavalle pakattuna. Mukana toimitetaan käyttöohje, sertifioinnit ja säätöön sekä kokoonpanoon tarvittava avainsarja.
- Käyttöohje
- Sertifioinnit
- Säätö- ja kokoonpanoon tarkoitettu avainsarja
- Moottoriöljypullo
Moottorin huoltosarja
Toimitukseen sisältyvä huoltosarja sisältää moottorin sytytystulpan, nivelöidyn sytytystulppa-avaimen ja vaahtomuovisen ilmansuodattimen.
- 1 moottorin sytytystulppa
- 1 nivelöity ammattikäyttöön tarkoitettu sytytystulppa-avain
- 1 vaahtomuovinen ilmansuodatin
Tekniset tiedot
Yleiset tiedot
| Malli | Trasporter 500DL |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Vetävä rakenne | Kyllä |
| Kantavuus | 500 kg |
| Suurin ilmoitettu kaltevuus | 20 % |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Moottorin merkki | Loncin |
|---|---|
| Moottorin malli | G270F |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 270 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Sylinteri | Valurauta |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Sähkökäynnistys avaimella | Kyllä |
| Narukäynnistys | Kyllä |
Voimansiirto ja alusta
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston käyttö | Hydraulinen |
| Vaihdealueet | Portaattomat |
| Hallinta | Käyttövivut |
| Telaketjun leveys | 180 mm |
| Rullien kokonaismäärä | 6 |
| Avustettu ohjaus | Kyllä |
| Kuljettajan astinlauta | Kyllä |
Lava ja hydraulivarustus
| Lavatyyppi | Dumper |
|---|---|
| Lavan materiaali | Metalli |
| Lavan paksuus | 4 mm |
| Lavan mitat | 1 065 × 715 × 660 mm |
| Hyödyllinen sisäkorkeus | 660 mm |
| Hydraulinen kippaus | Kyllä |
| Hydraulisylinteri | Kyllä |
| Hydraulinen kippauskulma | 80° |
| Kuormain | Kyllä |
| Kuormaimen paksuus | 4 mm |
| Kuormaimen kulma | 100° |
| Paineensäädin | Kyllä |
Mitat, paino ja pakkaus

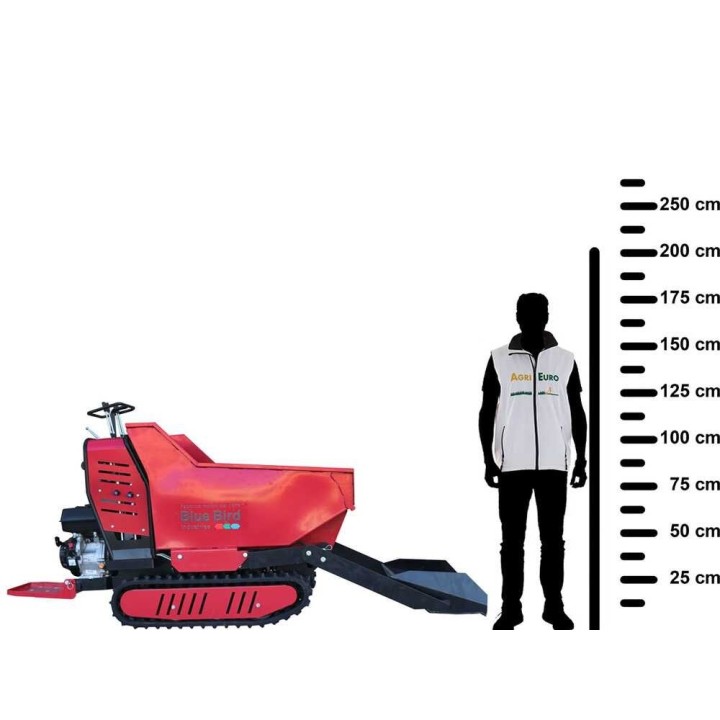

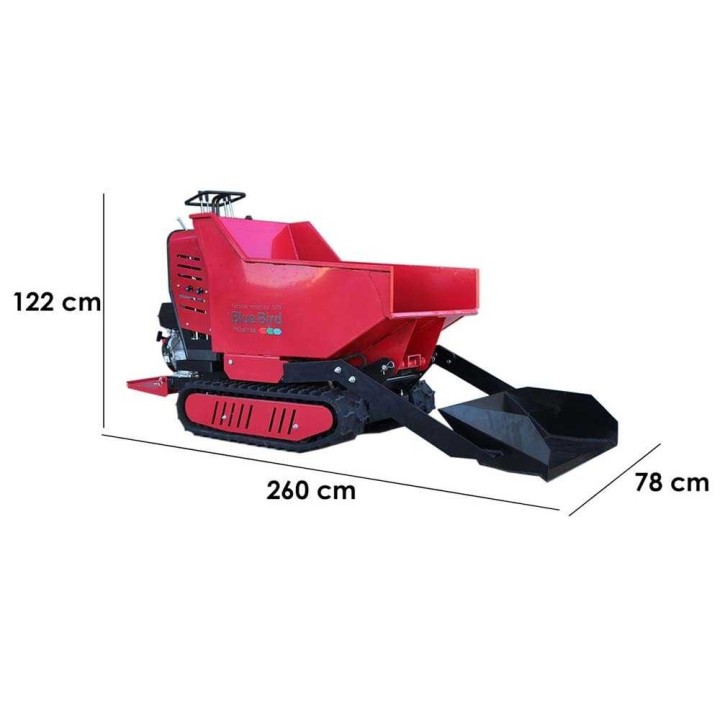

| Tuotteen mitat (P × L × K) | 260 × 78 × 122 cm |
|---|---|
| Nettopaino | 360 kg |
| Pakkaus | Kuormalavalla |
| Pakkauksen mitat (P × L × K) | 174 × 86 × 123 cm |
| Bruttopaino | 423 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetuskärry kantaa?
Kuljetuskärryn kantavuus on 500 kg.
Mitkä ovat kuljetuskärryn mitat ja paino?
Tuotteen mitat ovat 260 × 78 × 122 cm ja nettopaino 360 kg.
Millaiset mitat lavassa on?
Dumper-lavan mitat ovat 1 065 × 715 × 660 mm. Lavan paksuus on 4 mm ja hyödyllinen sisäkorkeus 660 mm.
Miten lava ja etukuormain toimivat?
Lava ja etukuormain liikkuvat hydraulisesti. Lavan suurin ilmoitettu kallistuskulma on 80° ja kuormaimen ilmoitettu liikeradan kulma 100°.
Etukuormain on tarkoitettu irtomateriaalin lastaamiseen lavalle, eikä sitä saa käyttää maan tasoittamiseen tai painaa maata vasten ajon aikana.
Millainen moottori kuljetuskärryssä on?
Kuljetuskärryssä on Loncin G270F -yksisylinterinen 4-tahtinen OHV-bensiinimoottori. Iskutilavuus on 270 cm³ ja nimellisteho 9 HP.
Moottorissa on sekä avaimella toimiva sähkökäynnistys että narukäynnistys.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttöohje, sertifioinnit, säätö- ja kokoonpanoon tarkoitettu avainsarja sekä moottoriöljypullo. Lisäksi mukana toimitetaan moottorin huoltosarja, johon kuuluvat sytytystulppa, nivelöity sytytystulppa-avain ja vaahtomuovinen ilmansuodatin.
