Ranger M570 HD-E telaketjudumppperi, Honda GX200, 6,5 HP, sähköinen käynnistys
Telaketjudumppperi materiaalien kuljetukseen, Honda GX200 -moottori, 500 kg:n kantavuus ja hydraulinen kippaus.

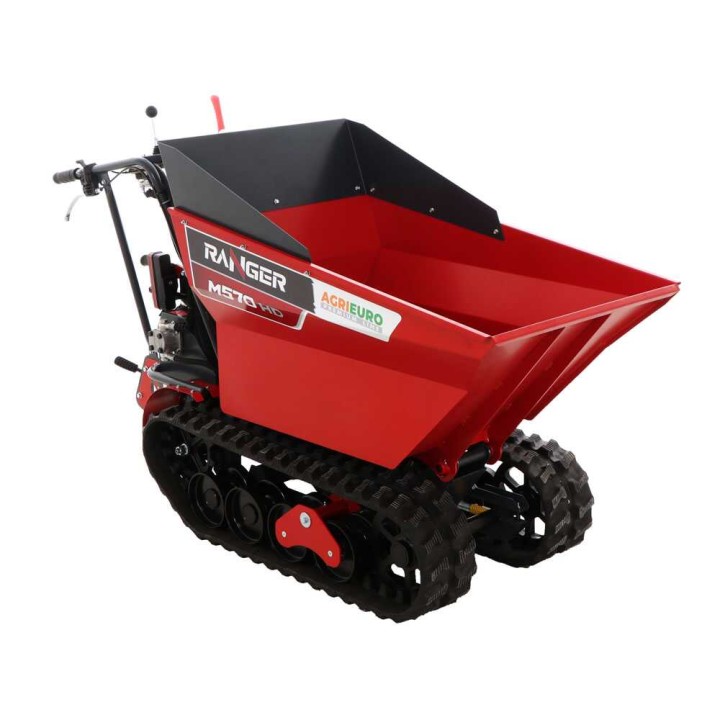

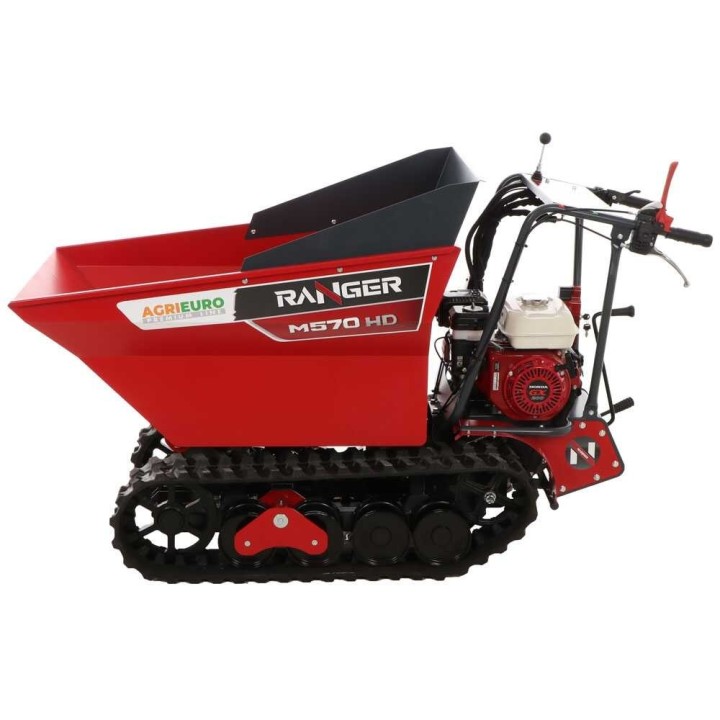

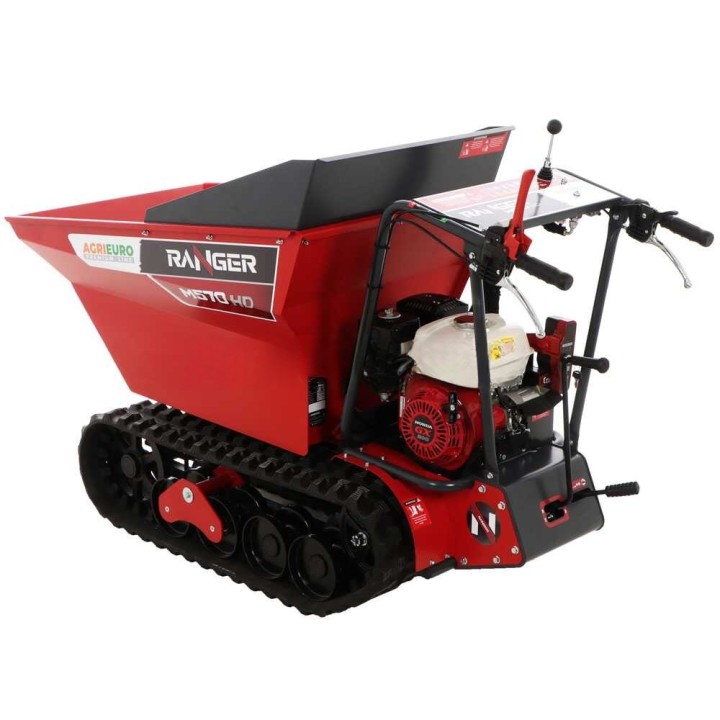

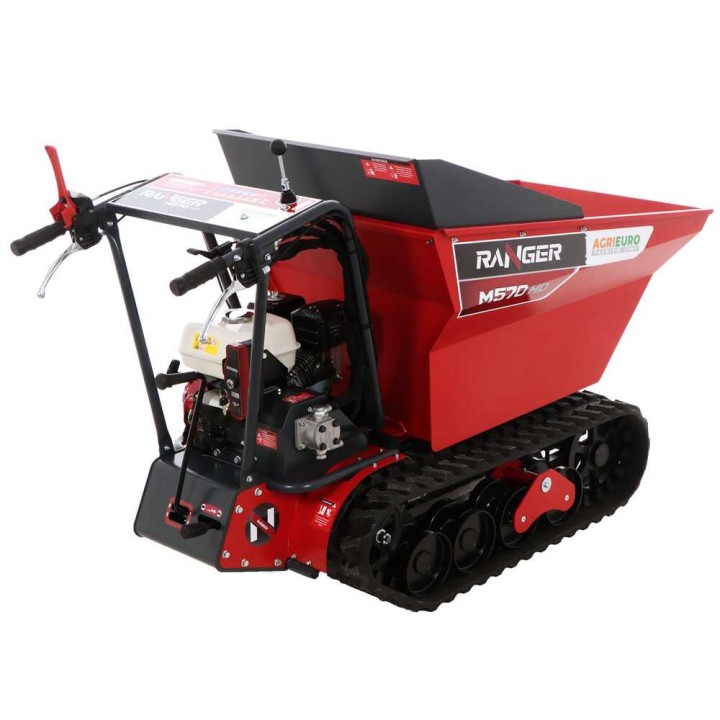

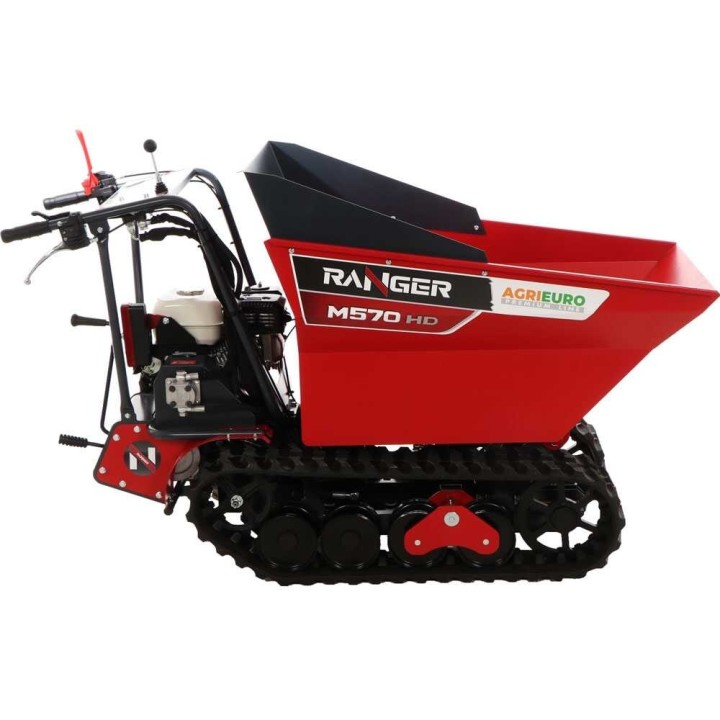

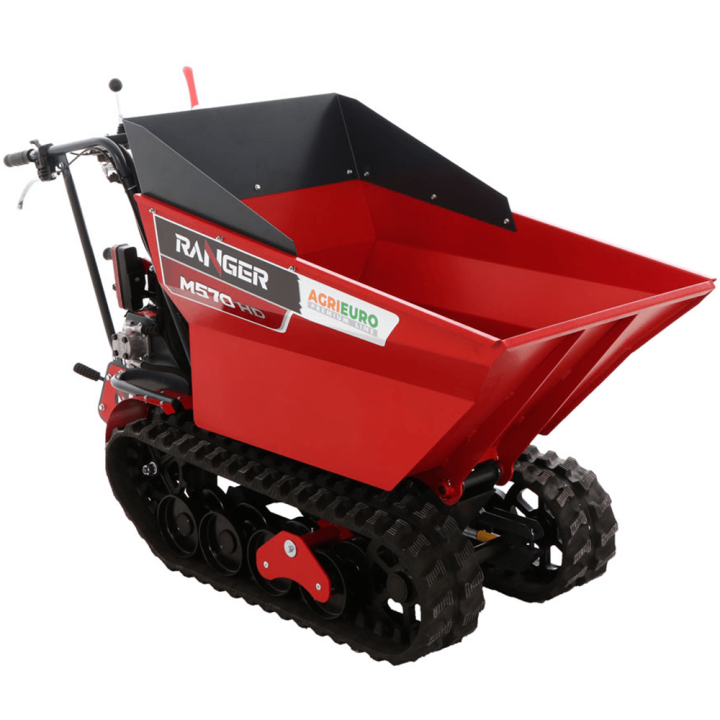

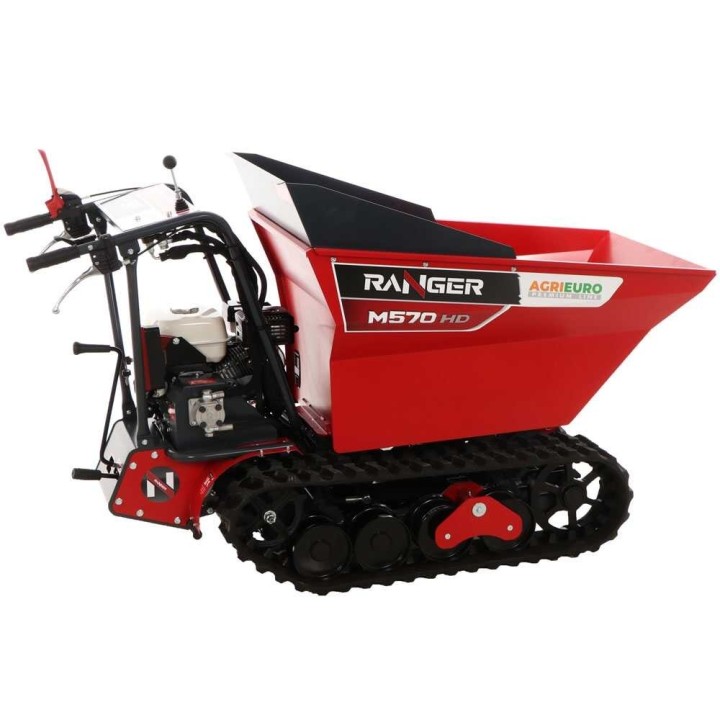

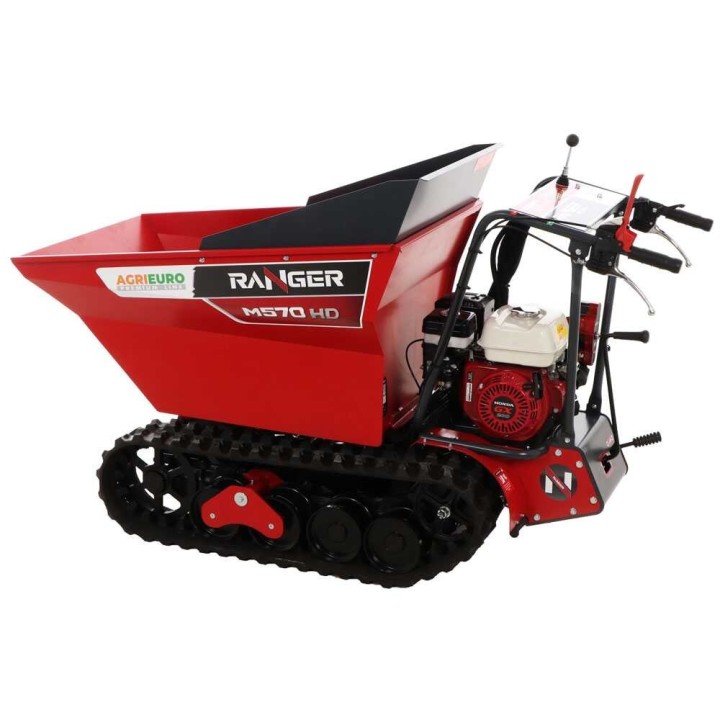

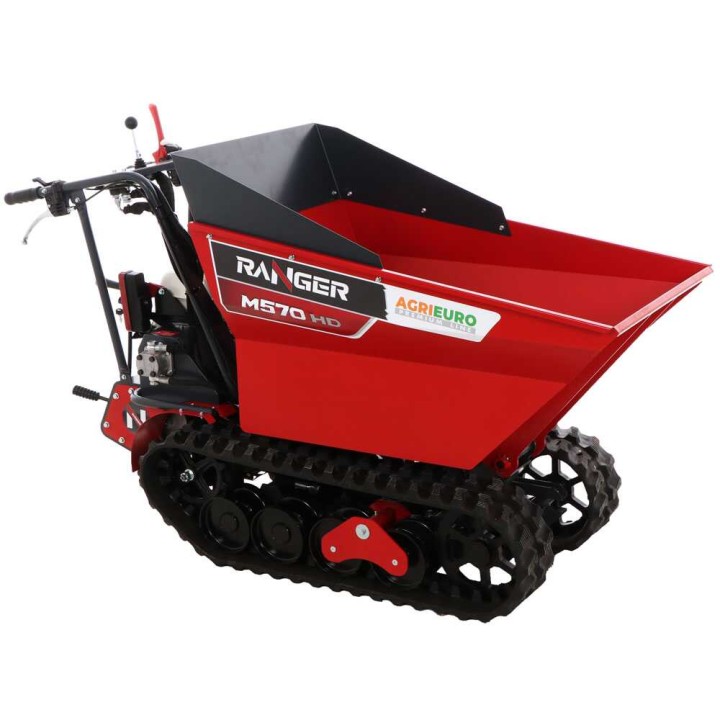

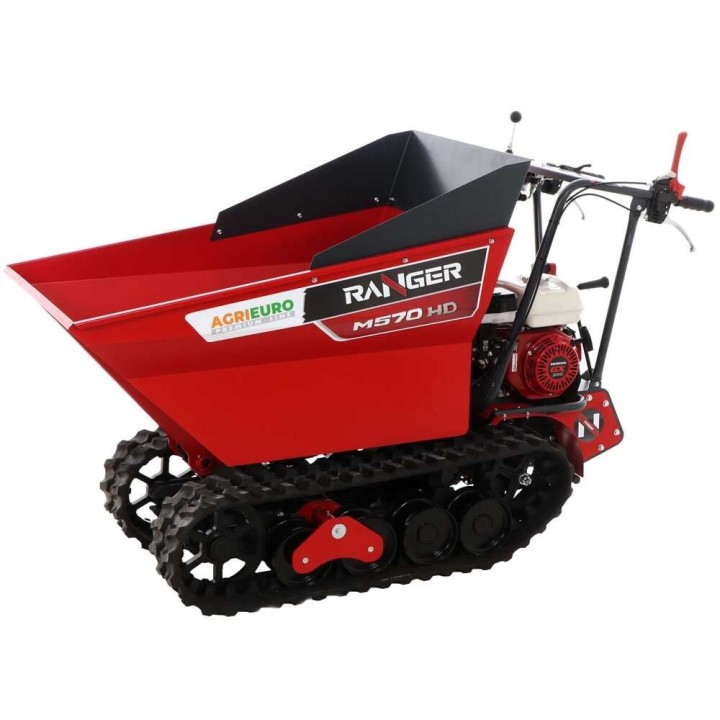

Ranger M570 HD-E -telaketjudumppperi
Ranger M570 HD-E on telaketjuilla liikkuva dumppperi materiaalien kuljetukseen maataloudessa, rakennustyömailla ja metsätöissä. Honda GX200 -moottori tuottaa 6,5 HP:n nimellistehon, ja sähköinen käynnistys helpottaa käyttöönottoa.
Dumppperilavan hydraulinen kippaus, 500 kg:n kantavuus tasaisella alustalla sekä telaketjujen tarjoama pito tukevat työskentelyä kuormitettuna ja enintään 30 prosentin kaltevuuksissa. Moottoriöljyn määrä ja käyttöohjeet on tarkistettava ennen käyttöä.
Tekniset pääominaisuudet
Ranger M570 HD-E materiaalien kuljetukseen
Vankkarakenteinen telaketjudumppperi on tarkoitettu erilaisten materiaalien kuljetukseen maataloudessa, rakennustöissä ja metsätöissä. Hydraulipiiri nostaa dumppperilavan ilman käsin tehtävää nostotyötä.
Telaketjut lisäävät vakautta kuormattuna ja auttavat etenemään kaltevassa tai epätasaisessa maastossa. Koneen kantavuus on enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
Honda GX200 -moottori
Koneessa on Honda GX200 -bensiinimoottori, jossa on yksisylinterinen 4-tahtirakenne ja OHV-venttiilikoneisto. Iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP.
- Puristussuhde 8,5:1
- Enimmäiskierrosluku 3 600 r/min
- Vääntömomentti 12,4 Nm / 2 500 r/min
- Polttoainesäiliö 3,1 l
- Automaattinen dekompressio
- Öljykylpyvoitelu
Moottorin ilmoitettu tehokauppallinen arvo on 6,5 HP ja tehoksi ilmoitettu todellinen akseliteho 5,5 HP. Tarkista öljymäärä ja käyttöohje ennen käyttöä.
Vaihteisto, seisontajarrut ja voimansiirto
Mekaaninen vaihteisto tarjoaa kuusi eteenpäin- ja kaksi taaksepäin kulkevaa vaihdetta. Alennusvaihteiston avulla jokaiselle vaihteelle voidaan valita hidas tai nopea nopeusalue.
Hitaat välitykset soveltuvat epätasaisille osuuksille ja nopeammat välitykset tasaisemmalle etenemiselle. Vaihteiston yhteydessä olevat seisontajarrut aktivoituvat, kun hallintalaitteet vapautetaan.
Voimansiirto mahdollistaa ohjaamisen vaikuttamalla telaketjuihin erikseen. Kummankin telaketjun pyörintää voidaan säätää tai katkaista ohjausvivulla.
Kallistuvat telaketjut ja korkea alusta
Kallistuvissa telaketjuissa keskimmäiset telarullat liikkuvat esteiden mukaan. Rakenne auttaa säilyttämään kosketuksen alustaan ja tukee etenemistä epätasaisilla pinnoilla.
Telaketjujen profiili ja vahvistettu kumirakenne on tarkoitettu pitoon erilaisilla alustoilla. Korkea alusta helpottaa etenemistä esimerkiksi reunusten ja portaiden yli.
Kippaava dumppperilava
Teräksinen dumppperilava on vahvistettu alaosan putkimaisilla poikkituilla. Hitsattu, reiätön rakenne on tiivis ja soveltuu myös nestepitoisten materiaalien kuljetukseen.
- Lavakorin paksuus 2 mm
- Kantavuus tasaisella alustalla 500 kg
- Kantavuus kaltevalla alustalla 350 kg
- Enimmäiskaltevuus 30 %
- Lavakorin mitat 112 × 69 × 72 cm
Kuormatila on sijoitettu lähelle maanpintaa lastaamisen ja purkamisen helpottamiseksi. Hydraulinen kippaus mahdollistaa lavan kallistamisen enintään 90 asteen kulmaan.
Hydraulinen nostopiiri
Hydraulipiiri nostaa dumppperilavaa hallintalaitteiden vipujen avulla. Kokonaisuuteen kuuluvat hydraulipumppu, pumpun käyttövipu ja hydraulisylinteri.
- Hydraulipumppu
- Jakoventtiili ja pumpun käyttövipu
- Vankka hydraulisylinteri
- Kippauskulma enintään 90°

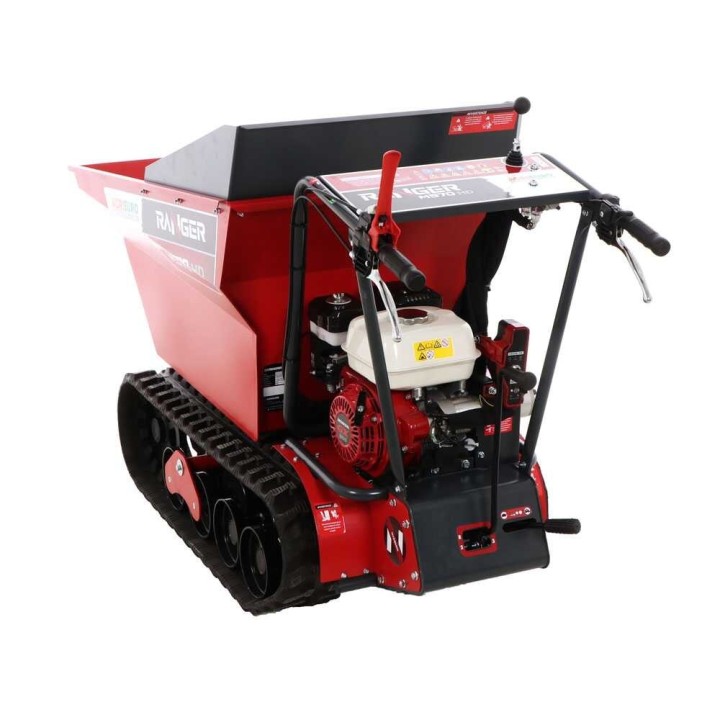

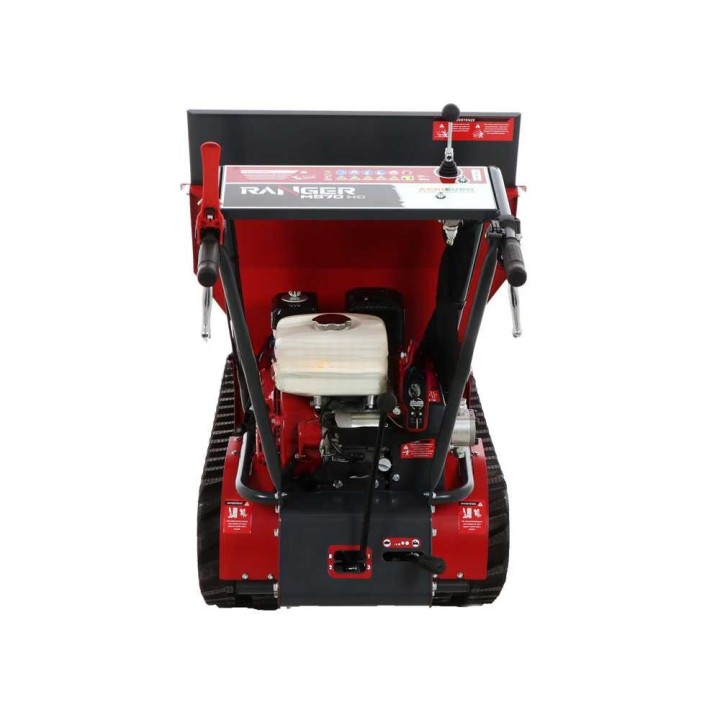

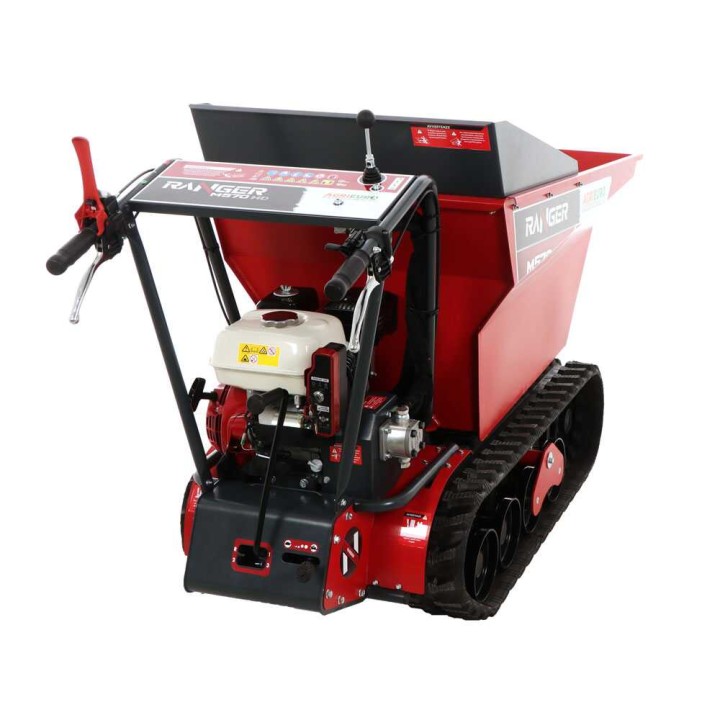

Hallintalaitteet ja yksityiskohdat
Hallintalaitteet on suunniteltu helposti käytettäviksi. Punainen päävipu aktivoi liikkeen, ja alemmat vivut ohjaavat oikeaa ja vasenta telaketjua.
Ohjaus on säädettävissä vivun liikkeen mukaan, mikä mahdollistaa tasaisen kääntymisen. Turvajarru pysäyttää koneen nopeasti. Kaasuvipu ja lavan kippausvipu sijaitsevat hallintalaitteiden yhteydessä.
- Liikkeen aktivointivipu: suuri punainen vipu
- Oikean puolen ohjausvipu: oikean telaketjun ohjaus
- Vasemman puolen ohjausvipu: vasemman telaketjun ohjaus
- Turvajarru: koneen nopea pysäyttäminen
- Kaasuvipu: moottorin kaasun säätö
- Kippausvipu: dumppperilavan hydraulinen kippaus
Toimitukseen sisältyvät varusteet
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Avainsarja säätöihin ja asennukseen
- Puulava pakkausta varten
Kone toimitetaan valmiiksi koottuna alkuperäispakkauksessa.
Toimitustapa ja pakkaus
Telaketjudumppperi toimitetaan puulavalle pakattuna. Mukana toimitetaan käyttöohje ja avainsarja säätöjä ja asennusta varten.
Tekniset tiedot
Yleiset tiedot
| Malli | RANGER M570 HD-E |
|---|---|
| Rakenne | Telaketjuilla, korkea alusta |
| Vetävä eteneminen | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevuudessa | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käyttöohjaus | Hallintavivut |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Todellinen tehoksi ilmoitettu teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Vaihteiston rakenne | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäinvaihteet | 6 |
| Peruutusvaihteet | 2 |
| Vaihteet yhteensä | 6 + 2 |
| Etenemisnopeus | 0,50–1,30 km/h ja 1,80–4,90 km/h |
| Peruutusnopeus | 0,60–2,30 km/h |
Varustelu
| Dumppperilava | Kyllä |
|---|---|
| Hydraulisylinteri | Kyllä |
| Hydraulinen kippaus | Kyllä |
| Lavakorin materiaali | Teräs |
| Lavakorin paksuus | 2 mm |
| Lavakorin mitat | 112 × 69 × 72 cm |
| Hyötykorkeus sisällä | 720 mm |
| Avustettu ohjaus | Kyllä |
| Kallistuva telaketju | Kyllä |
| Telaketjun leveys | 180 mm |
| Telaketjun tukipituus | 1 800 mm |
| Joustavat telarullat | Kyllä |
| Telarullien määrä | 4 |
| Narukäynnistys | Kyllä |
| Sähkökäynnistys | Kyllä |
Mitat, paino ja pakkaus

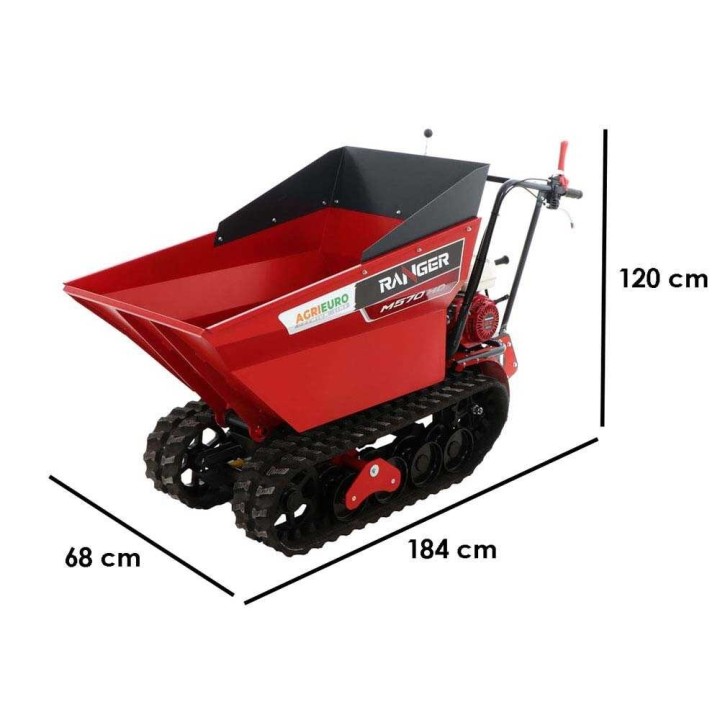

| Tuotteen mitat (p × l × k) | 184 × 68 × 120 cm |
|---|---|
| Nettopaino | 195 kg |
| Pakkaus | Puulavalla |
| Pakkauksen mitat (p × l × k) | 199 × 80 × 131 cm |
| Bruttopaino | 215 kg |
| Toimitus hydraulisella lastaussillalla | Kyllä |
| Kokoaminen | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman dumppperi voi kuljettaa?
Kantavuus on tasaisella alustalla 500 kg. Enintään 30 prosentin kaltevuudessa kantavuus on 350 kg.
Mitkä ovat dumppperin ja lavakorin mitat?
Tuotteen mitat ovat 184 × 68 × 120 cm ja nettopaino 195 kg. Lavakorin mitat ovat 112 × 69 × 72 cm.
Millainen moottori dumppperissa on?
Dumppperissa on yksisylinterinen Honda GX200 -bensiinimoottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Polttoainesäiliön tilavuus on 3,1 l.
Miten lava kipataan?
Lavassa on hydraulinen kippaus, jota käytetään hallintalaitteiden vivulla. Lava voidaan kallistaa enintään 90 asteen kulmaan.
Millainen vaihteisto ja etenemisnopeus laitteessa on?
Laitteessa on mekaaninen vaihteisto, jossa on 6 eteenpäinvaihdetta ja 2 peruutusvaihdetta. Etenemisnopeus on 0,50–1,30 km/h ja 1,80–4,90 km/h, ja peruutusnopeus 0,60–2,30 km/h.
Mitä toimitukseen sisältyy ja miten laite toimitetaan?
Toimitukseen sisältyvät 2 pulloa 4-tahtimoottorin öljyä, käyttöohje ja avainsarja säätöihin ja asennukseen. Kone toimitetaan valmiiksi koottuna puulavalle pakattuna, ja toimituksessa on hydraulinen lastaussilta.
