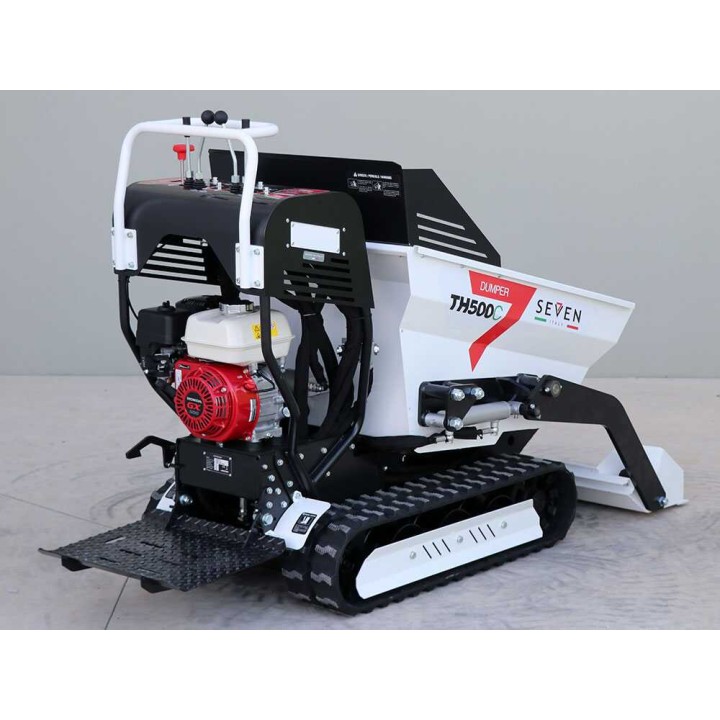

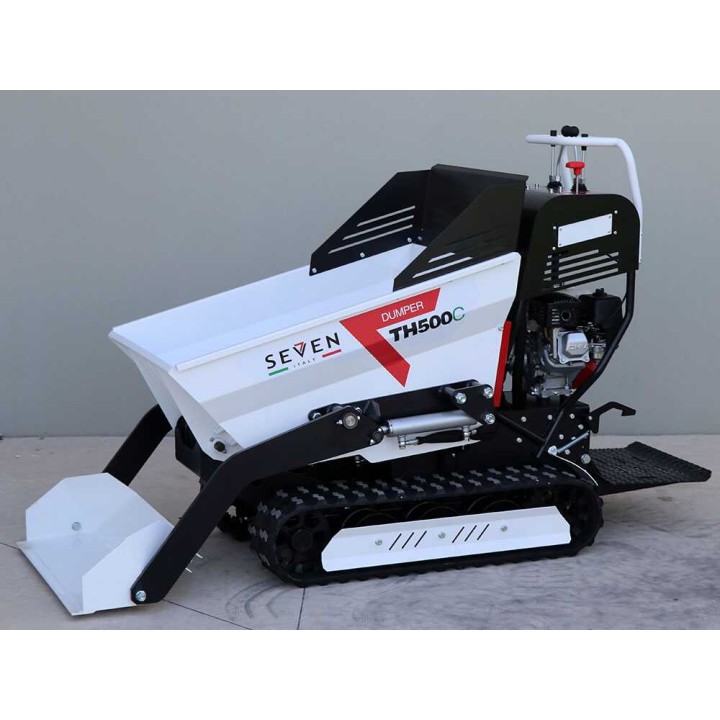

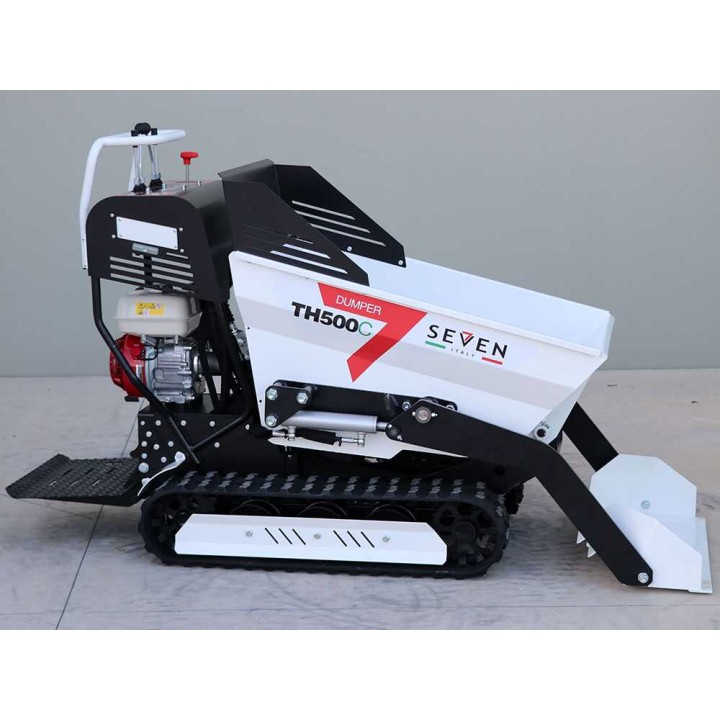

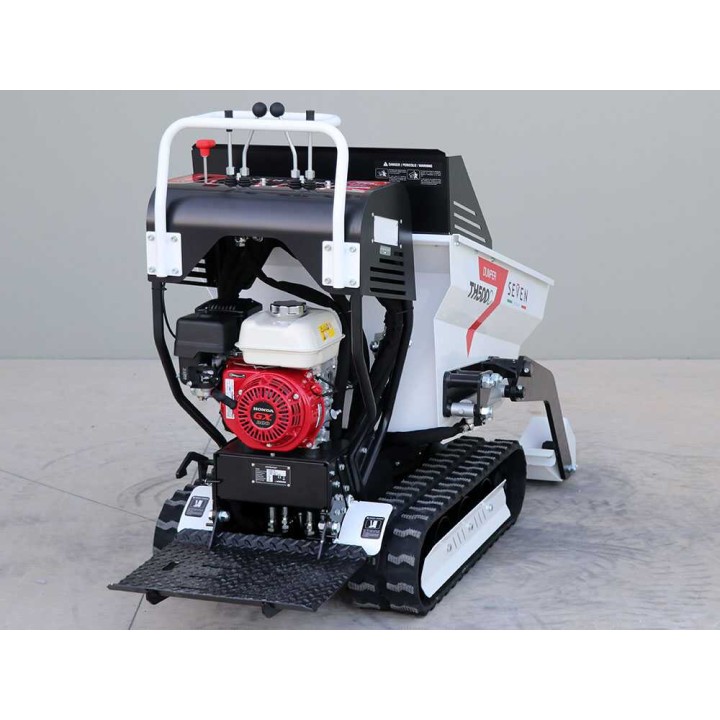

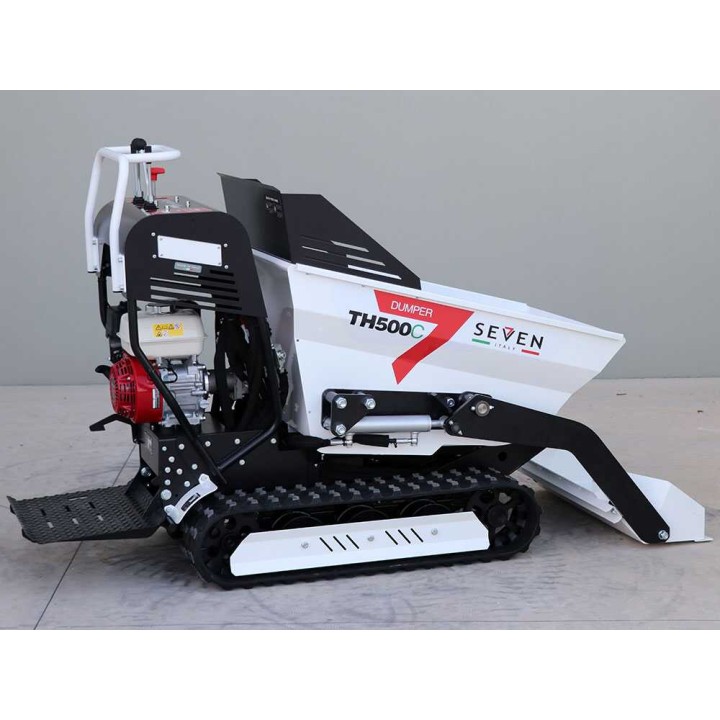

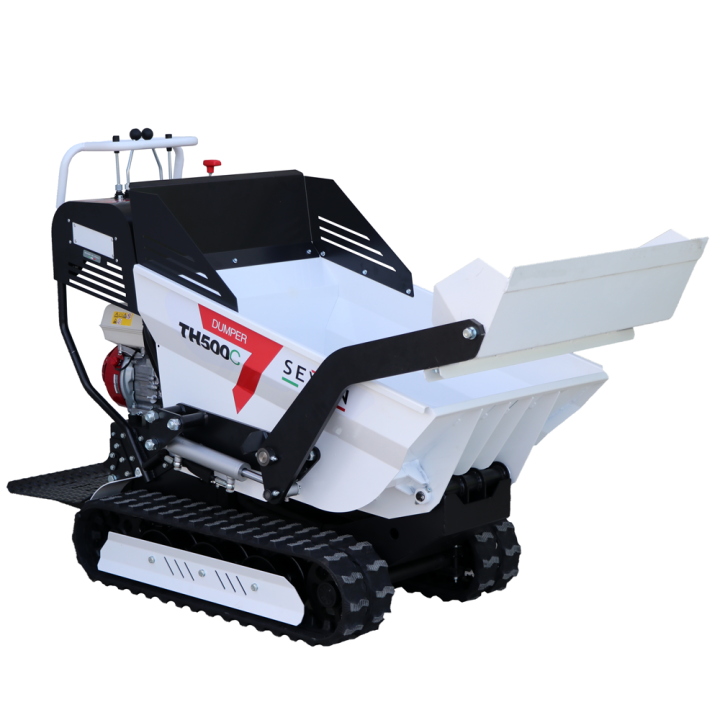

Seven Italy TH500C telaketjukuljetin Honda GX200, 500 kg, hydraulinen dumper-lava
Telavetoinen TH500C-moottorikärry Honda GX200 -moottorilla, hydrostaattisella vaihteistolla, hydraulisella dumper-lavalla ja 500 kg:n kantavuudella.
TH500C-telaketjukuljetin kuormien siirtämiseen
Seven Italy TH500C on telavetoinen moottorikärry, jossa on hydraulisesti kallistuva dumper-lava ja hydraulinen kuormauslapio. Honda GX200 -moottori tuottaa 6,5 HP:n nimellistehon, ja 500 kg:n kantavuus mahdollistaa raskaiden kuormien siirtämisen erilaisilla työmailla ja piha-alueilla.
Hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen ajon aikana. Telat, avustettu ohjaus ja käyttäjän astinlauta helpottavat käyttöä myös kaltevilla alustoilla. Kantavuus on tasaisella alustalla 500 kg ja enintään 30 prosentin kaltevuudessa 350 kg.
Tekniset pääominaisuudet
TH500C:n rakenne ja käyttötarkoitus
Vahvistetulla teräsrungolla varustettu telavetoinen moottorikärry on tarkoitettu raskaiden kuormien kuljettamiseen. Dumper-lavan hydraulinen kallistus vähentää käsin tehtävää nostotyötä kuorman purkamisen yhteydessä.
- Telaston tukirullien sisä- ja ulkopuoliset suojaukset vähentävät kivien ja muun materiaalin päätymistä telakanavaan.
- Kaksinkertainen hammaspyörähydraulipumppu.
- Telastojen kiristysjärjestelmän palautusjouset vähentävät äkillisiä nykäyksiä vieraan materiaalin joutuessa telojen väliin.
- Vahvistettu dumper-lava ja kuormauslapio raskaaseen käyttöön.
Telat, avustettu ohjaus ja hydrostaattinen voimansiirto tukevat kuormien hallittua siirtämistä. Käynnistys tapahtuu vetonarulla.
Honda GX200 -moottori
Moottorina on Honda GX200, yksisylinterinen 4-tahtimoottori OHV-venttiilirakenteella. Moottorin iskutilavuus on 196 cm³, nimellisteho 6,5 HP ja polttoaineena käytetään bensiiniä.
- Alumiininen sylinteri.
- Puristussuhde 8,5:1.
- Enimmäispyörimisnopeus 3 600 r/min.
- Vääntömomentti 12,4 Nm / 2 500 r/min.
- Polttoainesäiliön tilavuus 3,1 l.
- Automaattinen dekompressio ja öljykylpyvoitelu.
Teknisissä tiedoissa ilmoitetaan lisäksi moottorin efektiiviseksi tehoksi 5,5 HP. Moottori toimitetaan tehtaalta öljytasoon täytettynä ja säiliössä on vähäinen määrä polttoainetta. Öljyn määrä tulee tarkistaa ja käyttöohje lukea ennen tarkastuksia tai täyttöjä.
Hydrostaattinen vaihteisto
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden muuttamisen vivulla ilman pysähtymistä. Hydraulipumppu syöttää öljyn säiliöstä telojen yhteydessä sijaitsevaan voimansiirtokoteloon.
Voimansiirto on hydraulinen, ja eteenpäinajoa on portaattomasti säädettävissä. Ilmoitettu etenemisnopeus on 2,5 km/h. Hallinta tapahtuu ohjausvivuilla.
Telat ja telasto
Telasto on mitoitettu tukevaksi, ja sen etu- ja takaosan tasapainotus tukee kuorman jakautumista sekä pitoa alustalla. Vetopyörä on valmistettu valuraudan ja teräksen valuna, ja tukirullat ovat itsepuhdistuvat.
- Telan leveys 180 mm.
- Telaston kokonaispituus 106 cm.
- Telojen kiristysjärjestelmässä on palautusjouset.

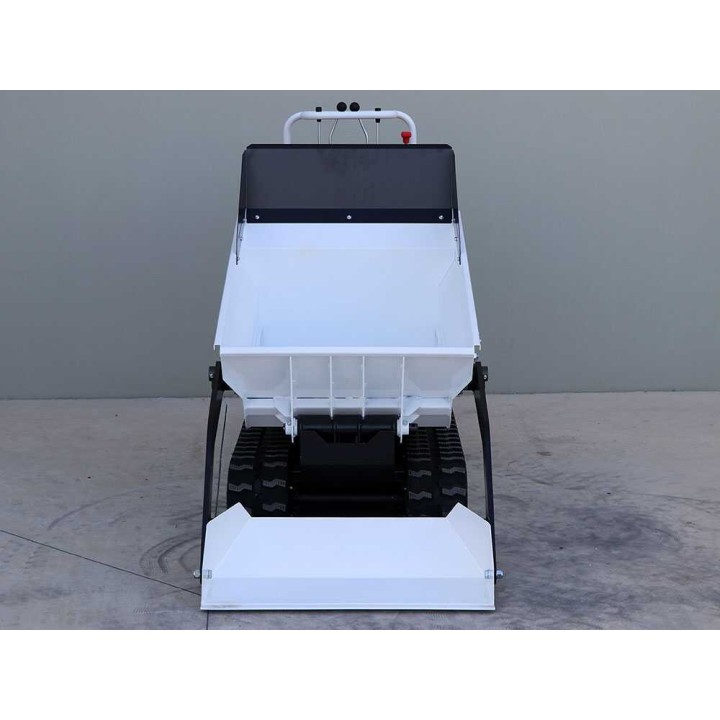

Hydraulinen kuormauslapio
Etupuolen kuormauslapiota käytetään irtomateriaalin lastaamiseen lavalle. Liike ohjataan hallintapaneelin vivulla ja hydraulijärjestelmällä.
- Lapion paksuus 2 mm.
- Lapion kääntökulma 100°.
- Lapion mitat 37 × 75,5 × 23 cm.
Lapio on tarkoitettu ainoastaan irtomateriaalin kuormaamiseen. Sitä ei saa käyttää maan tasoittamiseen. Ajon aikana lapio tulee nostaa ylös eikä sitä saa painaa maata vasten, koska tämä voi vaurioittaa sylintereitä, niveliä ja tukirakenteita.

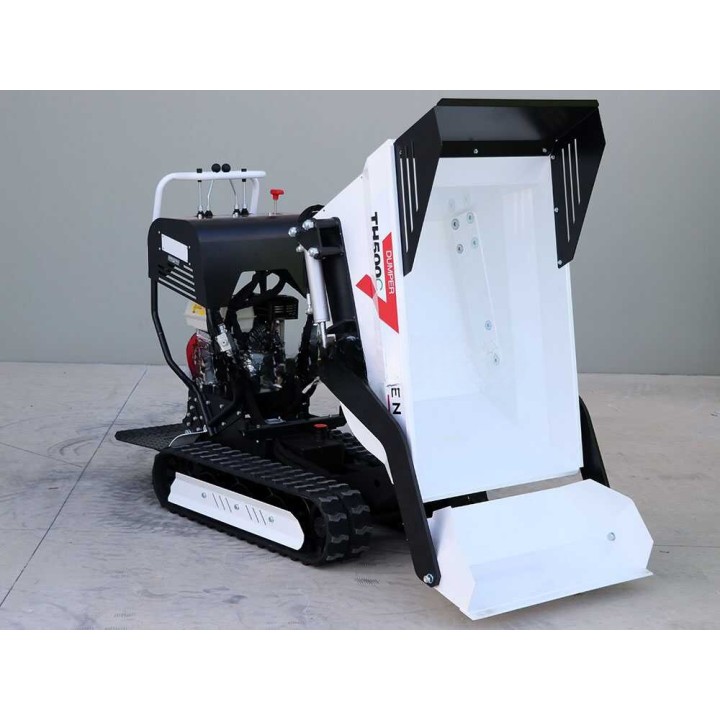

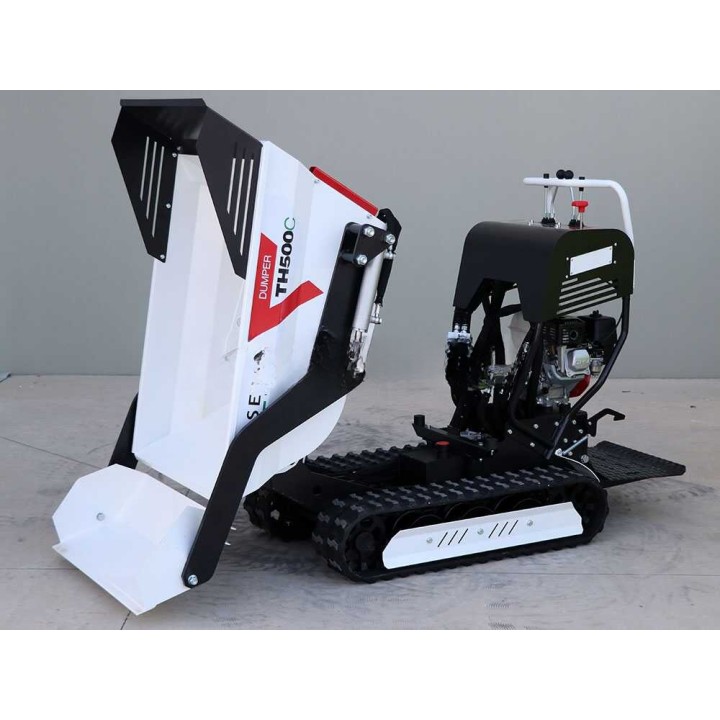

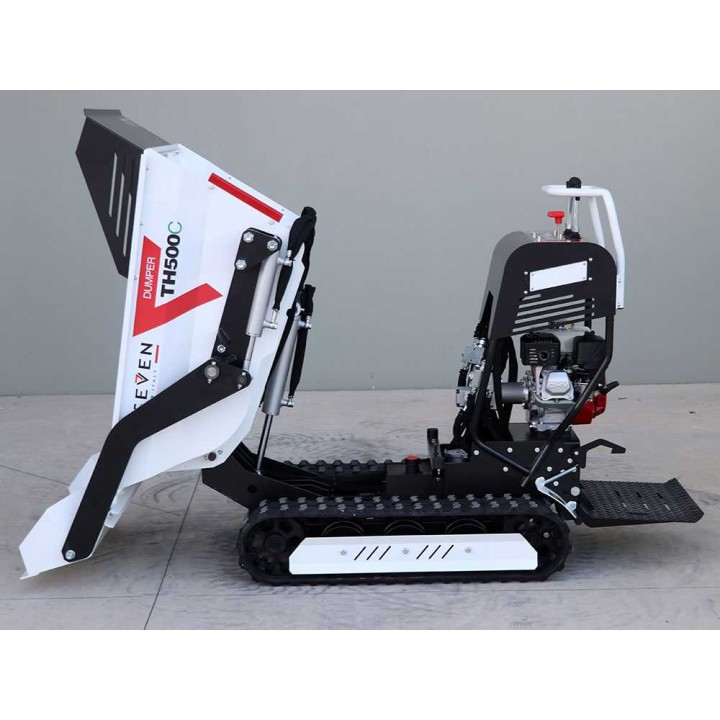

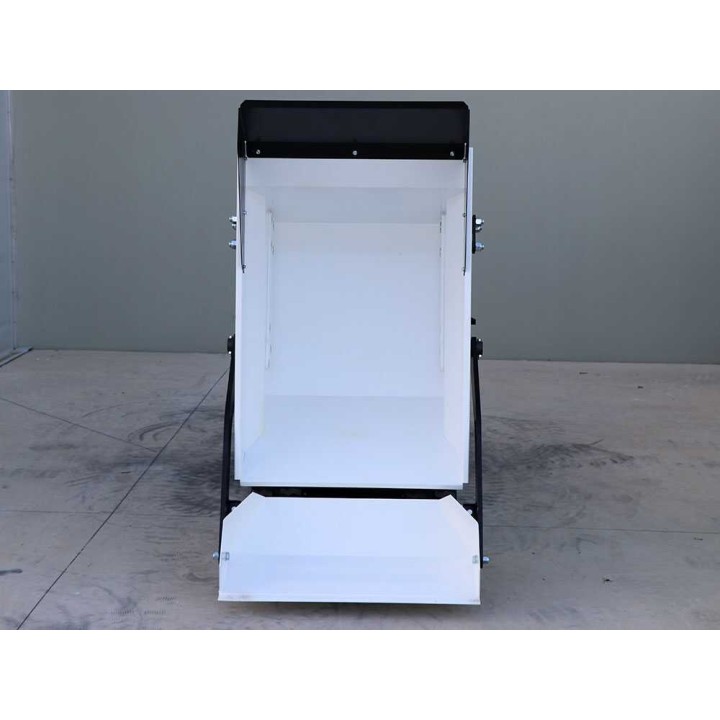

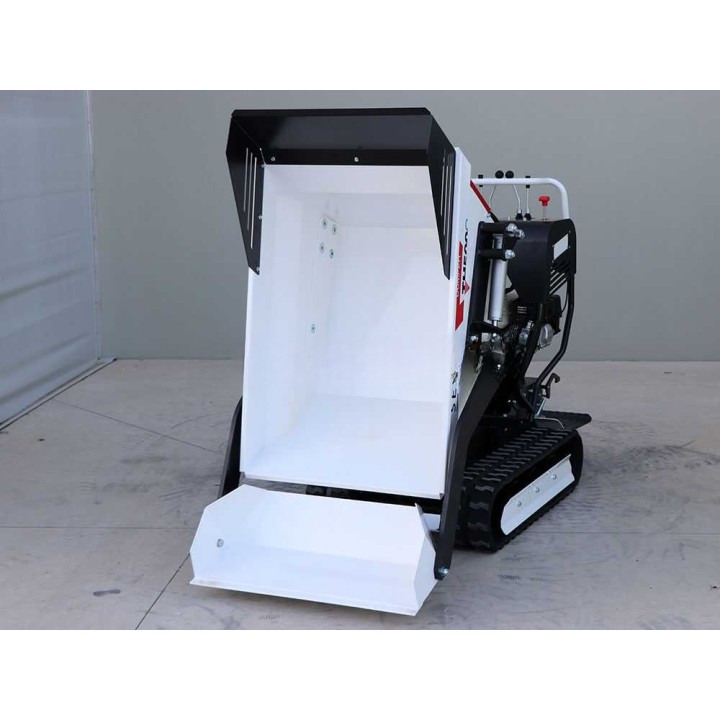

Kallistuva dumper-lava
Lava on valmistettu lujasta teräksestä ja vahvistettu pohjan putkimaisilla poikkituilla. Matala kuormauskorkeus helpottaa materiaalin lastaamista ja purkamista.
- Lavan paksuus 2 mm.
- Lavan mitat 104 × 68 × 41 cm.
- Kantavuus tasaisella alustalla 500 kg.
- Kantavuus enintään 30 prosentin kaltevuudessa 350 kg.
- Hydraulinen kallistus, suurin kallistuskulma 90°.
Hydraulinen nostojärjestelmä
Hydraulipiiri ohjaa sekä lavan että kuormauslapion nostoa hallintapaneelin vivuilla. Järjestelmään kuuluvat hydraulipumppu, ohjausventtiili, hydraulisylinteri ja paineenhallintaventtiili.
Hydraulisylinterin sulkuventtiili pitää lavan paikallaan äkillisen painehäviön yhteydessä. Pumppu, sylinteri, letkut ja ohjausventtiili ovat italialaista valmistusta.
Hallintalaitteet ja käyttäjän astinlauta
Hallintalaitteet on sijoitettu selkeästi. Keskimmäiset kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu käyttää etulapiota, oikeanpuoleinen vipu lavan kallistusta ja erillinen nopeudensäätövipu etenemisnopeutta.
- Kesvivut: eteneminen, peruutus ja kääntyminen.
- Vasen vipu: etulapion liikuttaminen.
- Oikea vipu: dumper-lavan kallistus.
- Nopeudensäätövipu: etenemisnopeuden säätäminen.
- Käyttäjän astinlauta: mukana varustelussa.
Ennen lavan kallistamista ja sen aikana on varmistettava, että kuormauslapio on nostettu ylös.
Huolto- ja toimitusvarusteet
Toimitukseen sisältyy käyttöohje ja säätöihin sekä asennukseen tarkoitettu avainsarja. Moottorissa on toimitettaessa öljy oikealla tasolla, mutta öljymäärä on tarkistettava ennen käyttöä käyttöohjeen mukaisesti.
- Käyttöohje.
- Huolto- ja säätöön tarkoitettu avainsarja.
- Kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa.
- Moottorin huoltosarja, johon kuuluu sytytystulppa, nivelöity sytytystulppa-avain sekä kaksi ilmansuodatinta.
- Toimitus puulavalle pakattuna.
Tekniset tiedot
Yleiset tiedot
| Malli | TH500C |
|---|---|
| Rakenne | Telavetoinen, itsekulkeva |
| Kantavuus tasaisella alustalla | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käynnistys | Vetonaru |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Efektiivinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Puristussuhde | 8,5:1 |
| Enimmäispyörimisnopeus | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston rakenne | Hydraulinen |
| Eteenpäinajo | Portaattomasti säädettävä |
| Etenemisnopeus | 2,5 km/h |
| Ohjaus | Ohjausvivut |
Varustelu
| Dumper-lava | Kyllä |
|---|---|
| Lavan kallistus | Hydraulinen |
| Lavan paksuus | 2 mm |
| Lavan mitat | 104 × 68 × 41 cm |
| Hydraulisylinteri | Kyllä |
| Hydraulinen kallistussarja | Kyllä |
| Kuormauslapio | Kyllä |
| Kuormauslapion paksuus | 2 mm |
| Kuormauslapion mitat | 37 × 75,5 × 23 cm |
| Telan leveys | 180 mm |
| Avustettu ohjaus | Kyllä |
| Käyttäjän astinlauta | Kyllä |
Toimitukseen sisältyvät varusteet
| Moottoriöljypullot | 2 × 600 ml |
|---|---|
| Moottorin huoltosarja | Kyllä |
| Huoltoavainsarja | Kyllä |
| Käyttöohje | Kyllä |
| Pakkaus | Puulava |

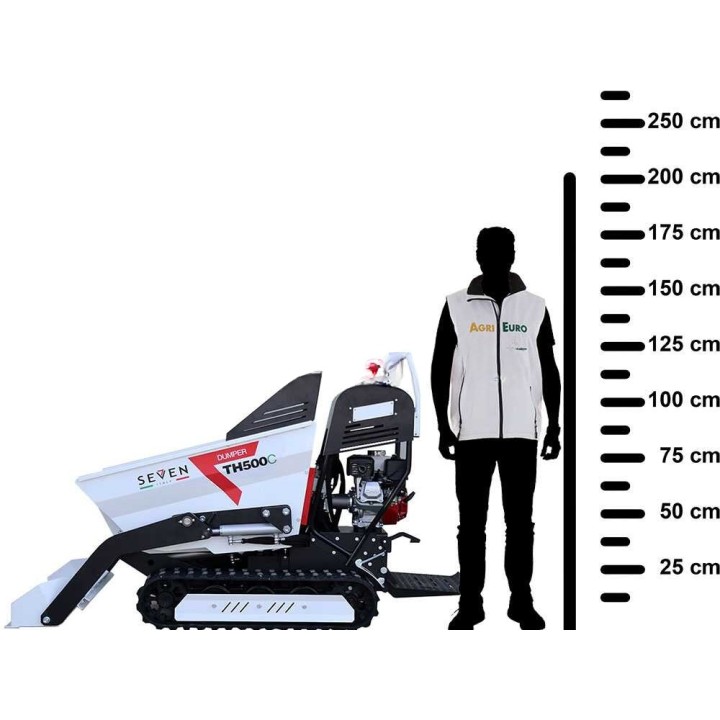

Mitat ja paino

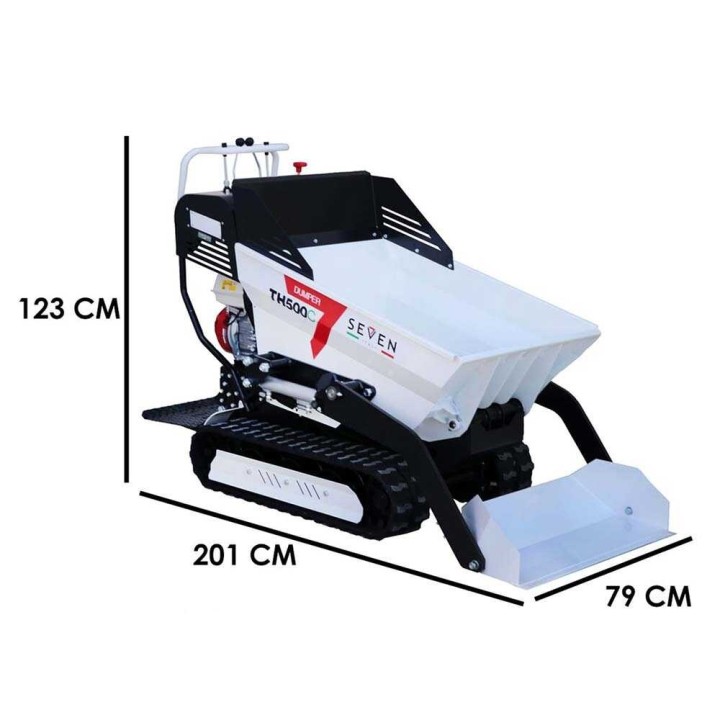

| Tuotteen mitat (P × L × K) | 201 × 79 × 123 cm |
|---|---|
| Nettopaino | 385 kg |
| Pakkauksen mitat (P × L × K) | 160 × 80 × 130 cm |
| Paino pakkauksineen | 395 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Asennusaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman TH500C voi kuljettaa?
Kantavuus tasaisella alustalla on 500 kg. Enintään 30 prosentin kaltevuudessa kantavuus on 350 kg.
Mitkä ovat moottorikärryn mitat ja paino?
Tuotteen mitat ovat 201 × 79 × 123 cm ja nettopaino 385 kg. Pakkauksen mitat ovat 160 × 80 × 130 cm ja paino pakkauksineen 395 kg.
Millainen moottori ja polttoaine TH500C:ssä on?
Moottorina on bensiiniä käyttävä yksisylinterinen Honda GX200 -moottori. Se on 4-tahtimoottori OHV-venttiilirakenteella, iskutilavuudeltaan 196 cm³ ja nimellisteholtaan 6,5 HP. Polttoainesäiliön tilavuus on 3,1 l.
Miten ajonopeutta ja kuormauslaitteita hallitaan?
Hydrostaattinen vaihteisto mahdollistaa etenemisnopeuden portaattoman säätämisen ajon aikana. Etenemisnopeus on 2,5 km/h, ja hallinta tapahtuu ohjausvivuilla. Hydraulinen järjestelmä ohjaa sekä dumper-lavan kallistusta että etupuolen kuormauslapiota hallintapaneelin vivuilla.
Minkä kokoiset lava ja kuormauslapio ovat?
Dumper-lavan mitat ovat 104 × 68 × 41 cm, ja sen suurin hydraulinen kallistuskulma on 90°. Kuormauslapion mitat ovat 37 × 75,5 × 23 cm ja kääntökulma 100°.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttöohje, huolto- ja säätöön tarkoitettu avainsarja, kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa sekä moottorin huoltosarja. Huoltosarjaan kuuluvat sytytystulppa, nivelöity sytytystulppa-avain ja kaksi ilmansuodatinta.
