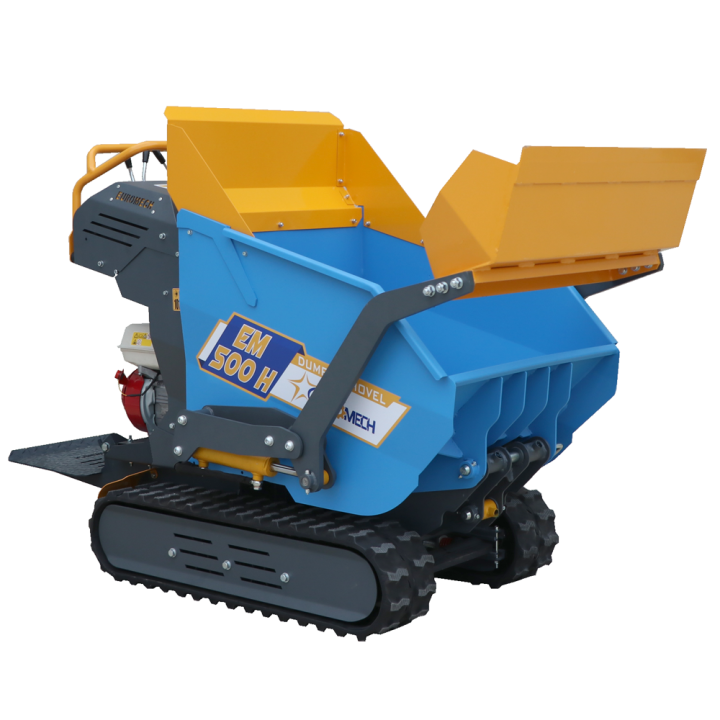

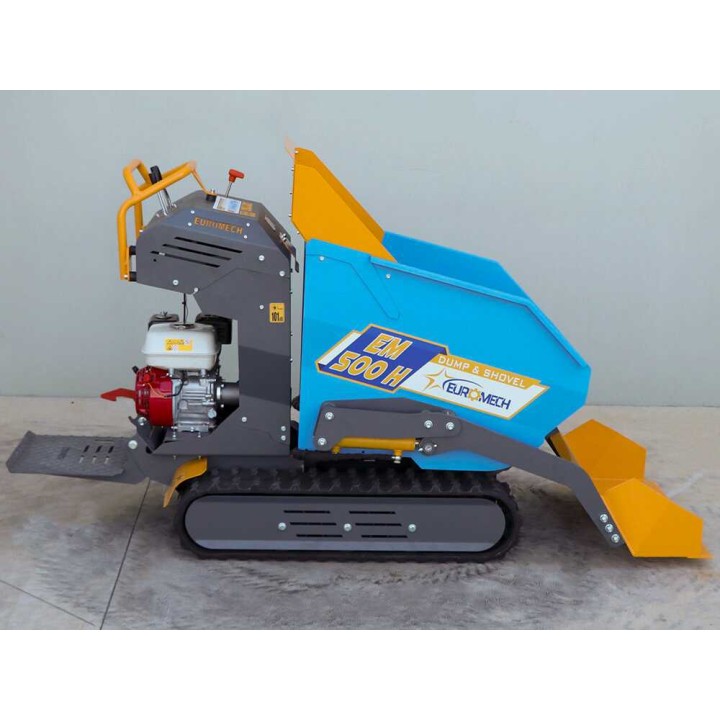

EuroMech EM500H-Dump & Shovel telaketjukuljetin, Honda GX200, 500 kg kuvat
EuroMech EM500H-Dump & Shovel telaketjukuljetin, Honda GX200, 500 kg
Telaketjuilla liikkuva EM500H-kuljetuskone Honda GX200 -moottorilla, hydraulisella dumper-lavalla ja etukauhalla, kantavuus 500 kg.
Telaketjukuljetin kuormien siirtämiseen ja lastaukseen
EuroMech EM500H-Dump & Shovel on telaketjuilla liikkuva kuljetuskone rakennus-, maatalous- ja pihatöihin. Honda GX200 -bensiinimoottori tuottaa 6,5 HP:n nimellistehon, ja hydraulisesti kallistuva dumper-lava sekä etuosan lastauskauha helpottavat materiaalien käsittelyä.
Kuormankantavuus on enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa. Hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen ajon aikana, ja erilliset ohjausvivut hallitsevat ajamista, lavaa ja kauhaa.
Tekniset pääominaisuudet
EM500H-Dump & Shovel
Telaketjut parantavat koneen vakautta raskailla kuormilla ja kaltevilla alustoilla. Ohjausvivut on tarkoitettu lavan, etukauhan, telaketjujen ja ajonopeuden hallintaan.
- Enimmäiskantavuus tasaisella alustalla 500 kg
- Enimmäiskantavuus 30 prosentin kaltevuudessa 350 kg
- Hydraulisesti kallistuva dumper-lava
- Etupuolinen hydraulinen lastauskauha
- Vahvistettu teräsrunko ja telaketjurakenne
Koneet on testattu tehtaalla. Moottoriöljyn, öljykylpyisen ilmansuodattimen ja käyttöohjeen tarkistaminen on tehtävä ennen käyttöä käyttöohjeen mukaisesti. Etukauhaa saa käyttää irtomateriaalin lastaamiseen lavalle, ei maan tasoittamiseen. Ajon aikana kauha on pidettävä nostettuna.

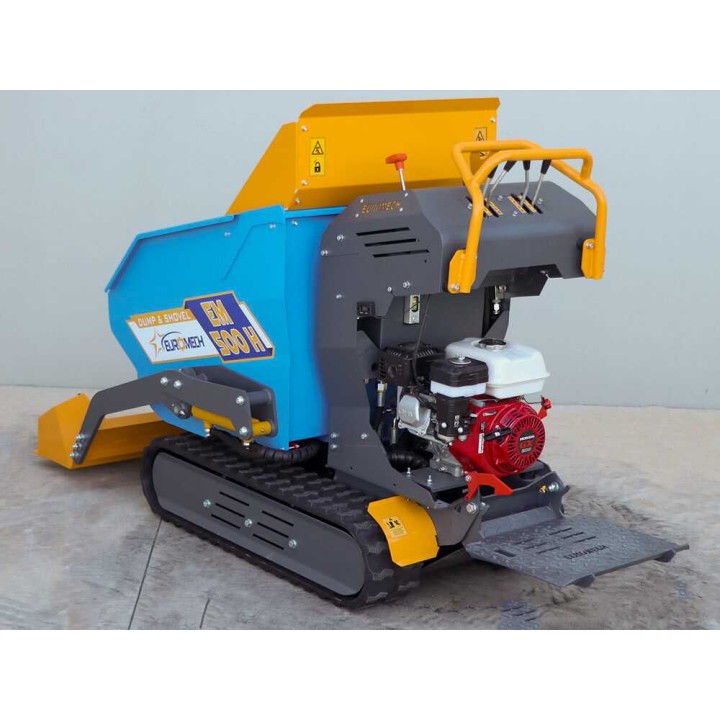

Honda GX200 -moottori
Koneessa on yksisylinterinen, nelitahtinen Honda GX200 OHV -moottori. Moottorin iskutilavuus on 196 cm³ ja polttoaineena käytetään bensiiniä. Nimellisteho on 6,5 HP ja todellinen ilmoitettu teho 5,5 HP.
- OHV-venttiilitekniikka
- Alumiininen sylinteri
- Automaattinen dekompressio
- Öljykylpyvoitelu
- Polttoainesäiliö 3,1 l
- Suurin kierrosluku 3 600 rpm
- Vääntömomentti 12,4 Nm / 2 500 rpm
Hydrostaattinen vaihteisto
Hydrostaattisen vaihteiston nopeutta säädetään vivulla ilman pysähtymistä. Pumppu siirtää öljyn säiliöstä telaketjujen yhteydessä sijaitsevaan voimansiirron koteloon. Ohjaus tapahtuu hallintavivuilla.
Hydrostaattinen voimansiirto soveltuu tilanteisiin, joissa ajonopeutta on muutettava usein esimerkiksi puiden, ruukkujen tai muiden esteiden ympärillä.
Telaketjut ja alusta
Vahvistettu telaketjualusta on mitoitettu raskaaseen käyttöön. Valurautainen tai teräksinen vetopyörä, tasapainotettu rakenne ja itsestään puhdistuvat rullat tukevat kuorman tasaista jakautumista ja pitoa alustaan.
- Telaketjun leveys 180 mm
- Telaketjun kokonaispituus 105 cm
- Rullien kokonaismäärä 3
- Rullien sisä- ja ulkosivun suojaukset
- Telaketjun kiristystä tukevat palautusjouset

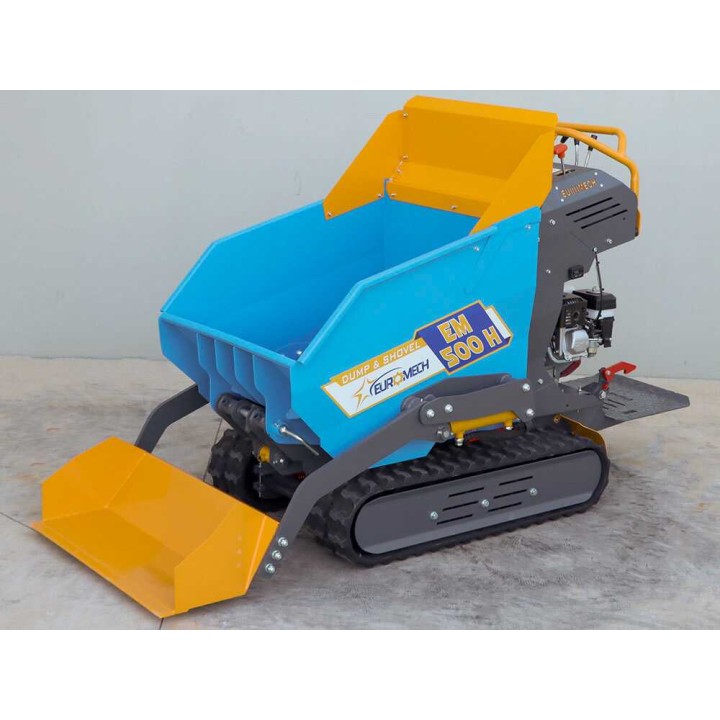

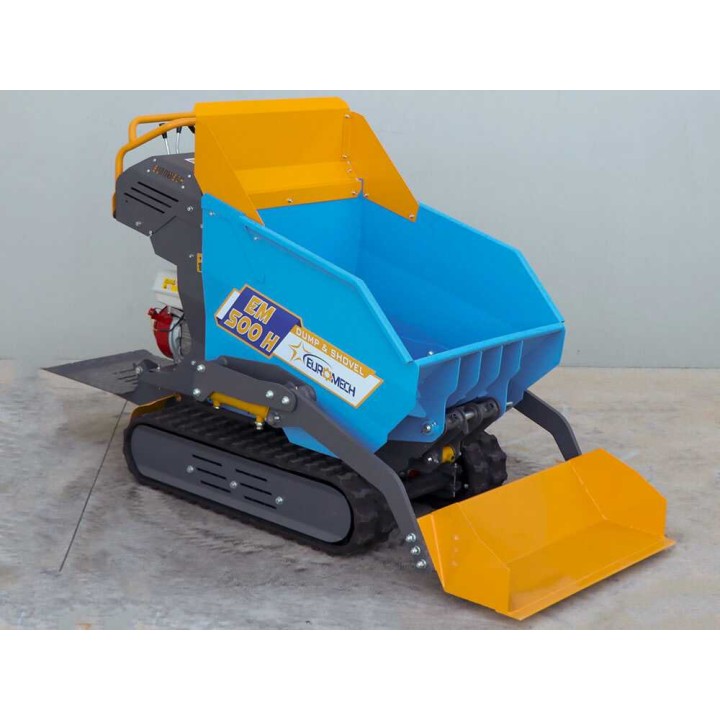

Hydraulinen lastauskauha
Etupuolen lastauskauhan liike ohjataan koneen hallintavivulla hydraulijärjestelmän avulla. Kauhan paksuus on 2 mm, sen kääntökulma 100° ja mitat 76 × 40 cm.
Kauha on tarkoitettu irtomateriaalin lastaamiseen lavalle. Sitä ei ole tarkoitettu maan tasoittamiseen, eikä sitä saa ajon aikana painaa maata vasten.

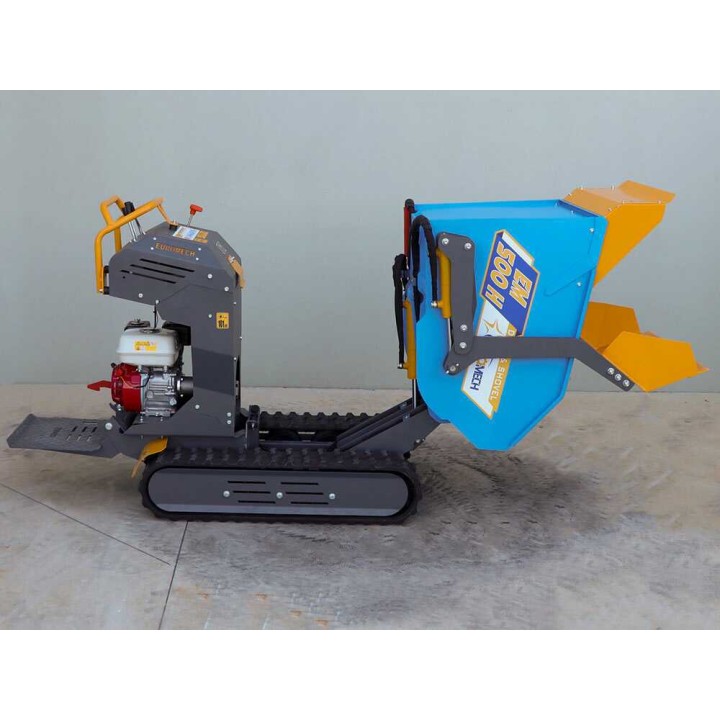

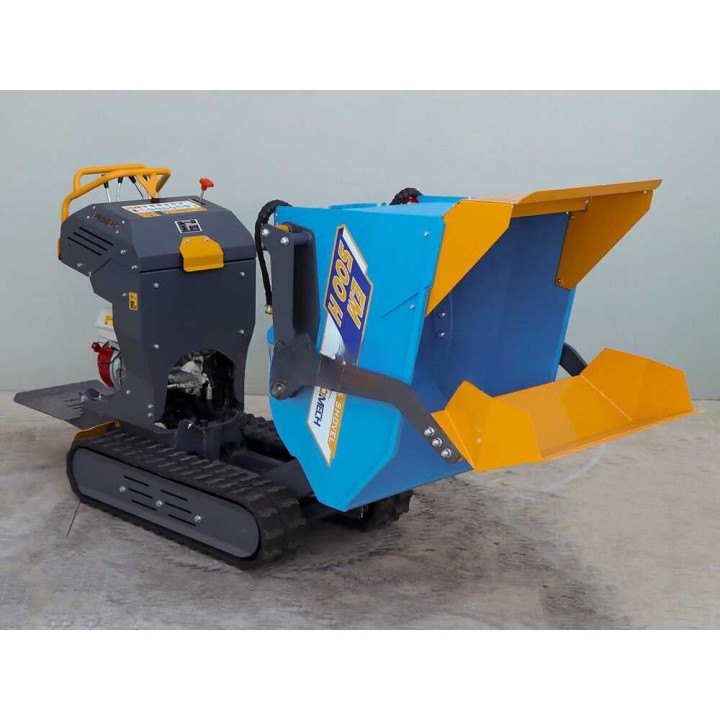

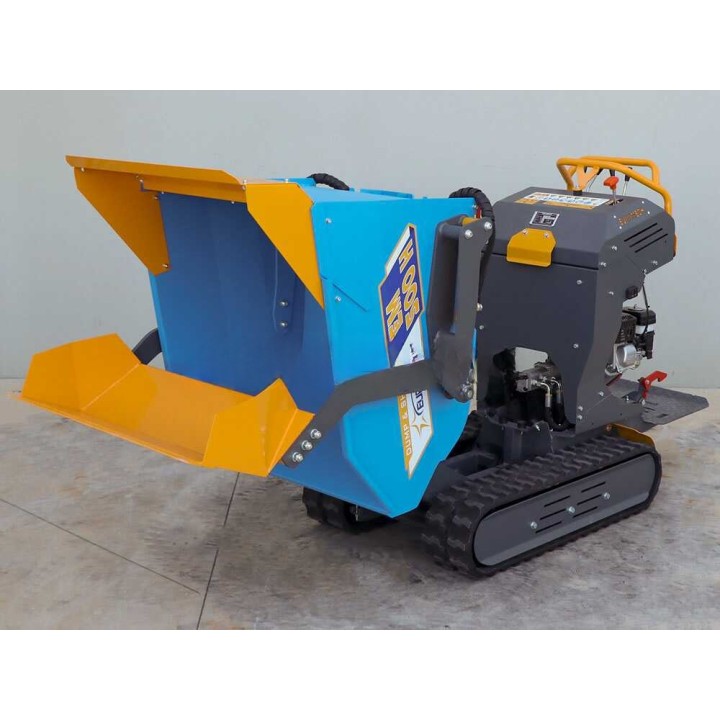

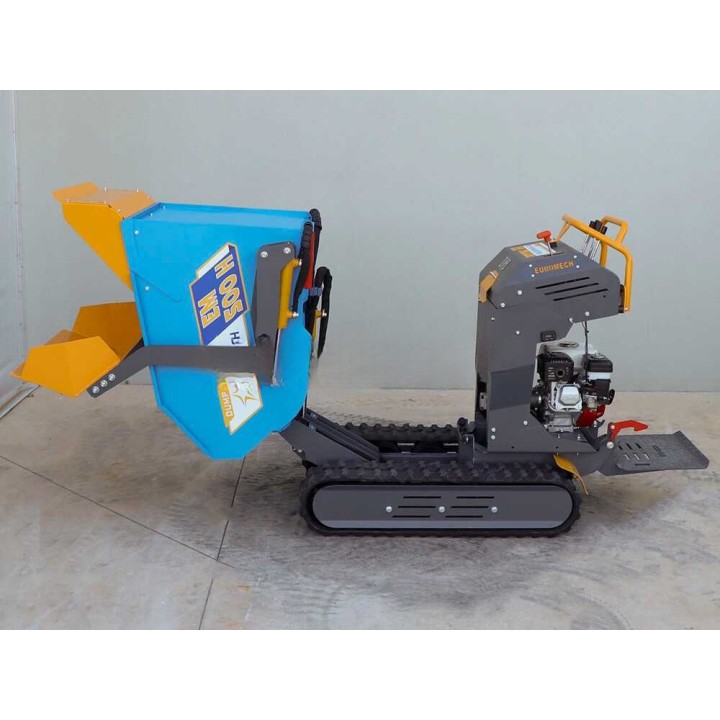

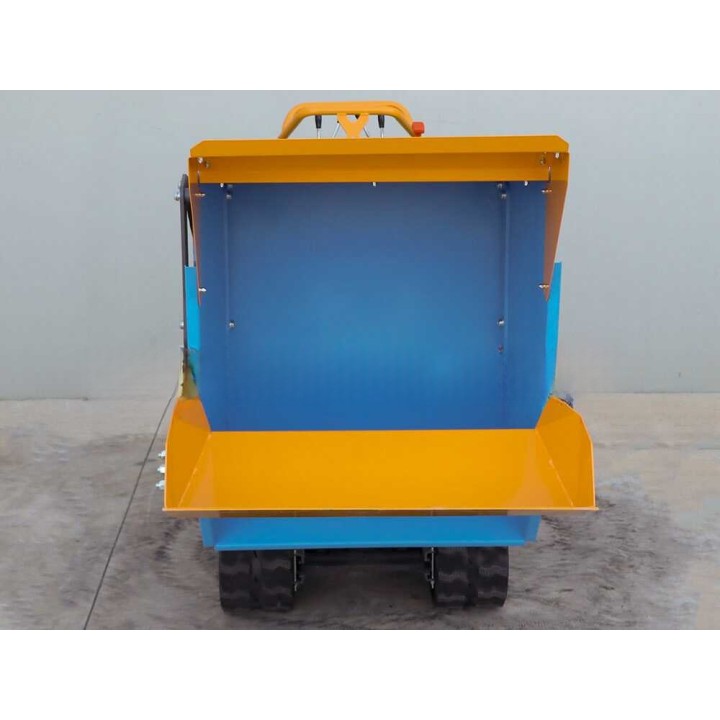

Kallistuva dumper-lava
Teräksinen dumper-lava on vahvistettu putkimaisilla poikkituilla. Lavan kuormauskorkeus on lähellä maata, mikä helpottaa lastaamista ja purkamista. Hydraulinen järjestelmä kallistaa lavan enintään 90 asteen kulmaan.
- Lavan paksuus 2 mm
- Lavan mitat 89 × 69 × 56 cm
- Kantavuus tasaisella alustalla 500 kg
- Kantavuus kaltevalla alustalla 350 kg
- Suurin ilmoitettu kaltevuus 30 %

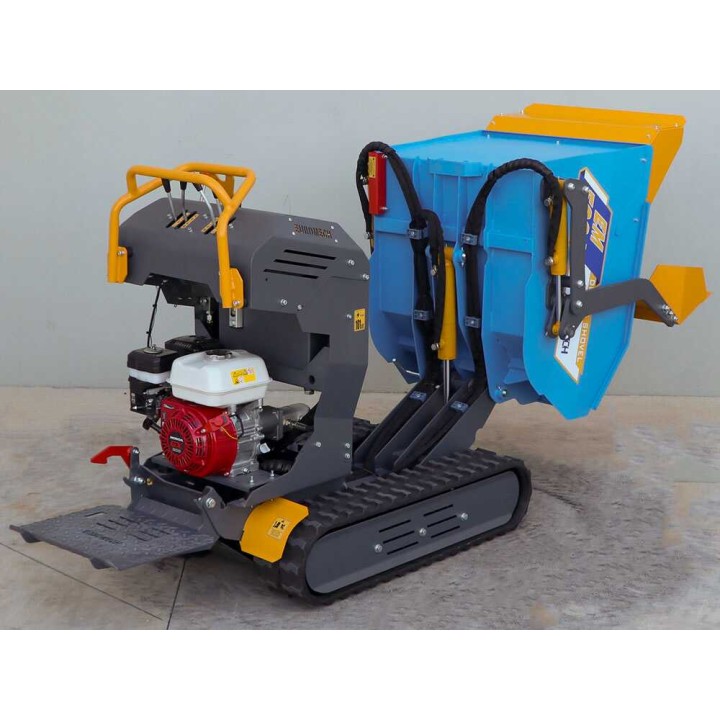

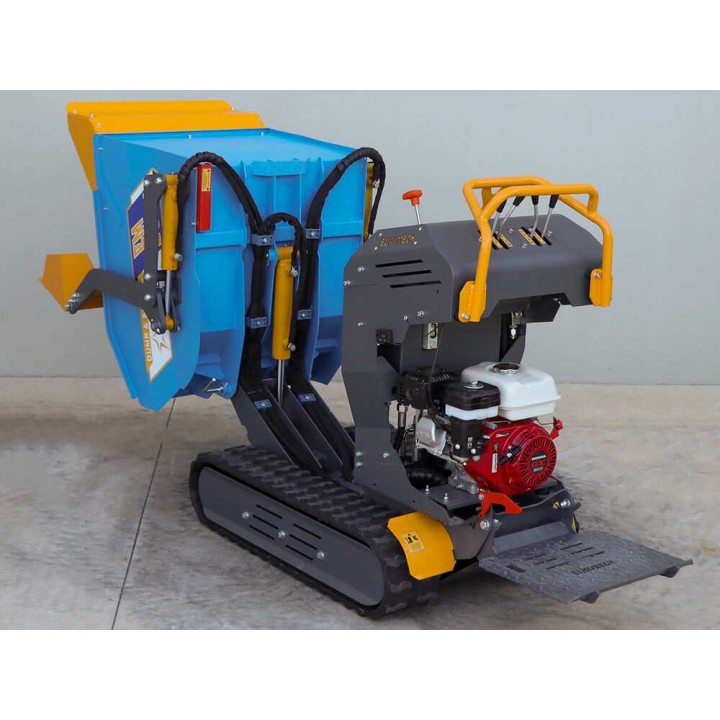

Hydraulinen nostopiiri
Hydraulipiiri nostaa sekä dumper-lavaa että etukauhaa hallintapaneelin vivuilla. Järjestelmään kuuluvat hydraulipumppu ja vahva hydraulisylinteri. Hydraulisen öljyn määrää voi tarkkailla tarkastusikkunan kautta.
Lavalle ilmoitettu suurin kallistuskulma on 90°.
Hallintalaitteet ja kuljettajan astinlauta
Keskimmäiset kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Vasemmanpuoleinen vipu käyttää etukauhaa, oikeanpuoleinen vipu kallistaa lavaa ja erillinen nopeudensäädin muuttaa ajonopeutta.
- Keskimmäiset vivut: eteneminen, peruutus ja kääntyminen
- Vasen vipu: etukauhan liike
- Oikea vipu: lavan kallistus
- Nopeudensäädin: ajonopeuden säätö
- Kuljettajan astinlauta: mukana varustuksessa
Ennen lavan kallistamista etukauhan on oltava nostettuna ja sen asento on tarkistettava.
Toimitukseen sisältyy
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Avainsarja säätöä ja asennusta varten
- Puulavaan pakattu toimitus
Varusteet ja pakkaus
Kone toimitetaan alkuperäispakkauksessa puulavalle asetettuna. Mukana toimitetaan käyttöohje sekä säätöön ja asennukseen tarkoitettu avainsarja.
Tekniset tiedot
Yleiset tiedot
| Malli | EM500H Dump & Shovel |
|---|---|
| Rakenne | Telaketjuilla liikkuva |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevuudessa | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Albania |
Moottori
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Tyyppi | Yksisylinterinen 4-tahtinen OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterin materiaali | Alumiini |
| Puristussuhde | 8,5 : 1 |
| Suurin kierrosluku | 3 600 rpm |
| Vääntömomentti | 12,4 Nm / 2 500 rpm |
| Nimellisteho | 6,5 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Polttoainesäiliö | 3,1 l |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Eteenpäinajon vaihteet | Portaattomasti säädettävä |
| Hallinta | Ohjausvivut |
Varustelu
| Lavatyyppi | Dumper |
|---|---|
| Lavan materiaali | Teräs |
| Lavan paksuus | 2 mm |
| Hydraulinen mäntä | Kyllä |
| Hydraulinen kippisarja | Kyllä |
| Lavan mitat | 89 × 69 × 56 cm |
| Lastauskauha | Kyllä |
| Kauhan paksuus | 2 mm |
| Kauhan mitat | 76 × 40 cm |
| Kauhan kääntökulma | 100° |
| Kuljettajan astinlauta | Kyllä |
| Ohjaustehostettu kääntyminen | Kyllä |
| Telaketjun leveys | 180 mm |
| Telaketjun rullat | 3 |
| Narukäynnistys | Kyllä |
Toimituksen sisältö
| Moottoriöljypullot | 2 |
|---|---|
| Käyttöohje | Kyllä |
| Avainsarja | Kyllä |
| Pakkaus | Puulavalla |
Mitat ja paino

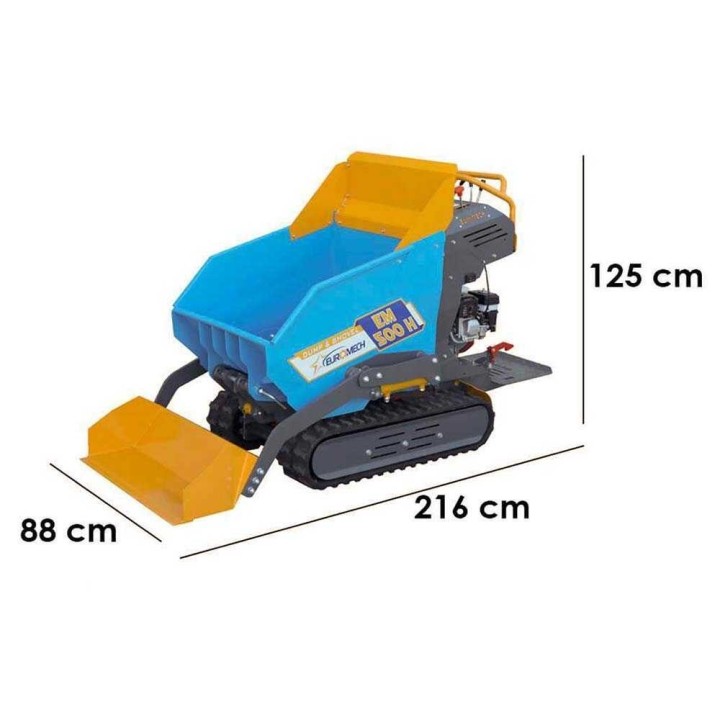

| Tuotteen mitat (P × L × K) | 216 × 88 × 125 cm |
|---|---|
| Nettopaino | 360 kg |
| Pakkauksen mitat (P × L × K) | 157 × 88 × 132 cm |
| Paino pakkauksineen | 401 kg |
| Toimitus hydraulisella lavanostimella | Kyllä |
| Arvioitu kokoonpanoaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon kuormaa kuljetin voi kantaa?
Kantavuus on enintään 500 kg tasaisella alustalla ja 350 kg enintään 30 prosentin kaltevuudessa.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 216 × 88 × 125 cm (P × L × K), ja nettopaino on 360 kg.
Millainen moottori kuljettimessa on?
Koneessa on yksisylinterinen 4-tahtinen OHV-bensiinimoottori Honda GX200. Iskutilavuus on 196 cm³, nimellisteho 6,5 HP, todellinen teho 5,5 HP ja polttoainesäiliön tilavuus 3,1 l.
Miten lavaa ja etulastauskauhaa käytetään?
Hydraulijärjestelmä käyttää sekä dumper-lavaa että etulastauskauhaa hallintavivuilla. Oikeanpuoleinen vipu kallistaa lavaa enintään 90 asteen kulmaan ja vasemmanpuoleinen vipu ohjaa etukauhan liikettä.
Etukauha on tarkoitettu irtomateriaalin lastaamiseen lavalle, ei maan tasoittamiseen. Ajon aikana kauha on pidettävä nostettuna.
Miten ajonopeutta säädetään?
Hydrostaattisen vaihteiston ajonopeutta säädetään erillisellä nopeudensäätimellä ilman pysähtymistä. Eteenpäinajo on portaattomasti säädettävä.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät kaksi pulloa 4-tahtimoottorin öljyä, käyttöohje ja säätöön sekä asennukseen tarkoitettu avainsarja. Kone toimitetaan puulavalle asetettuna, ja arvioitu kokoonpanoaika on 15 minuuttia.
