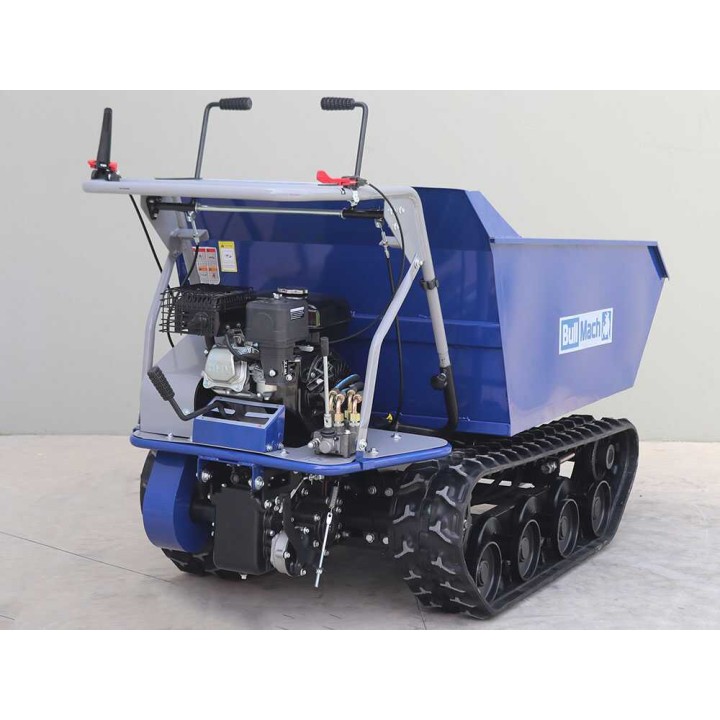

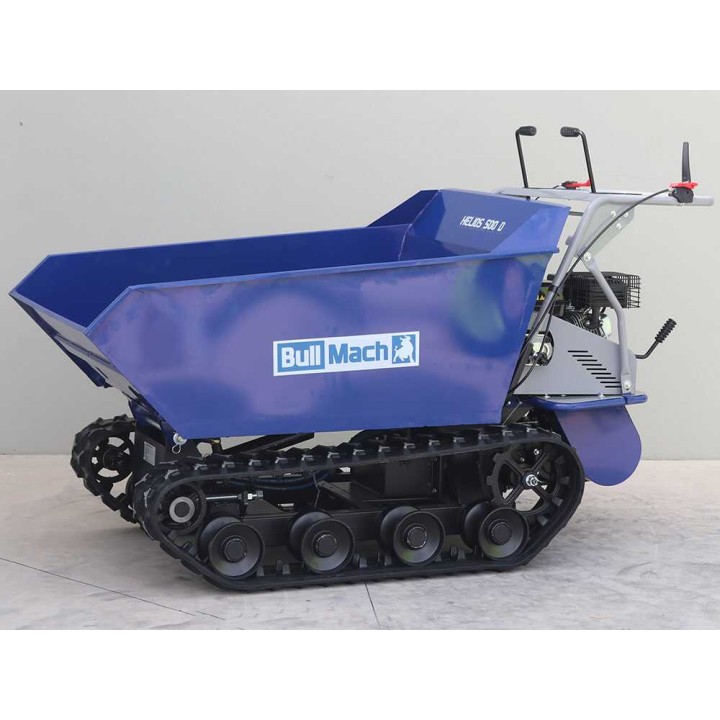

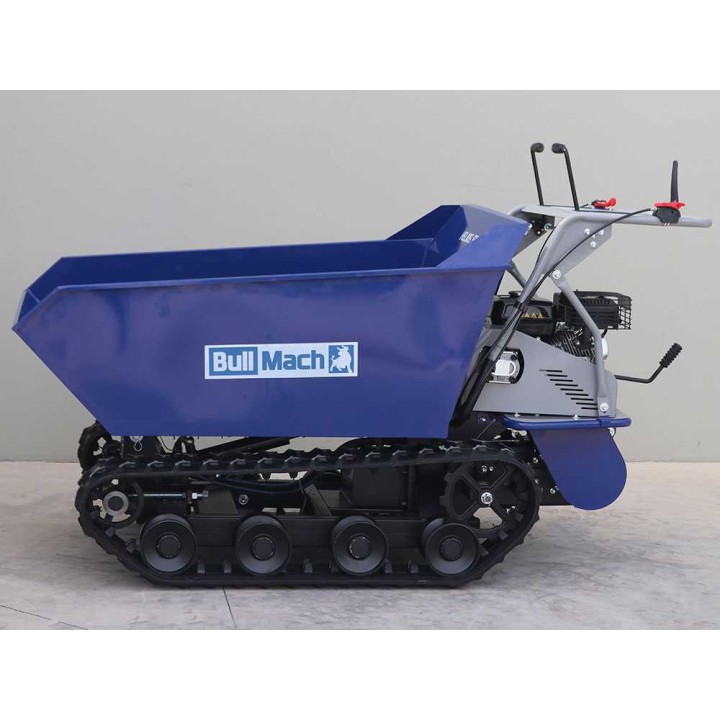

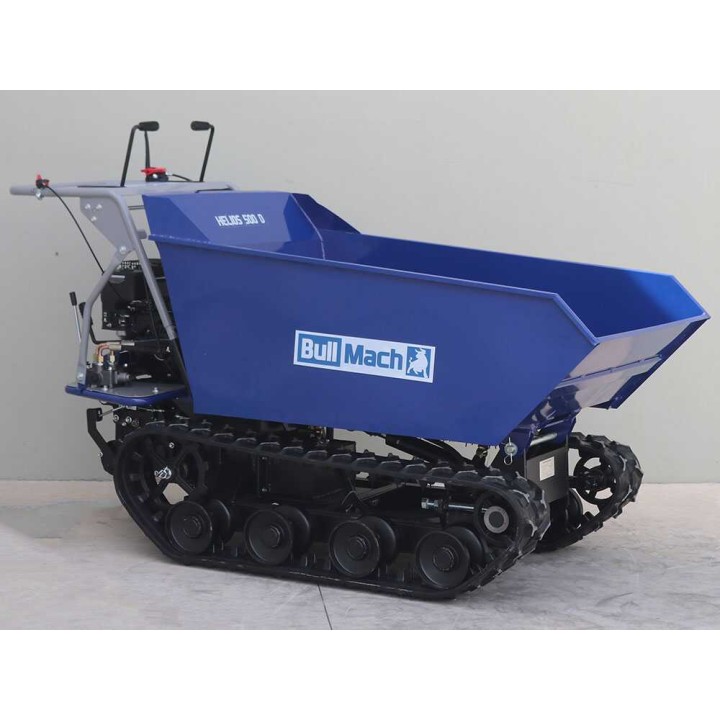

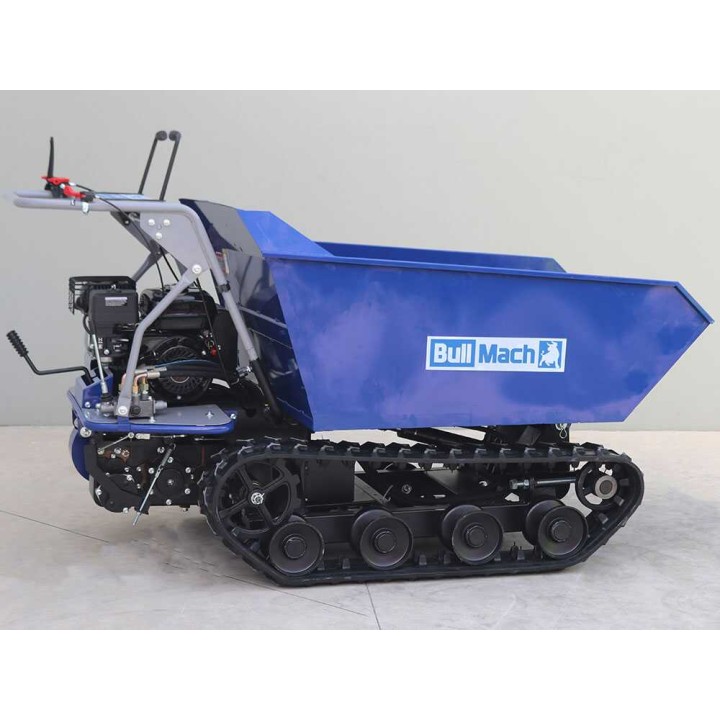

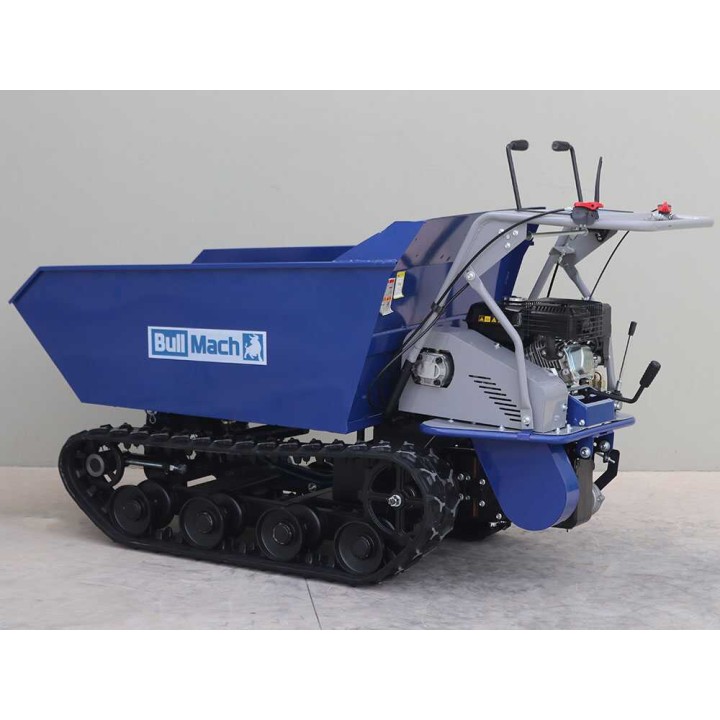

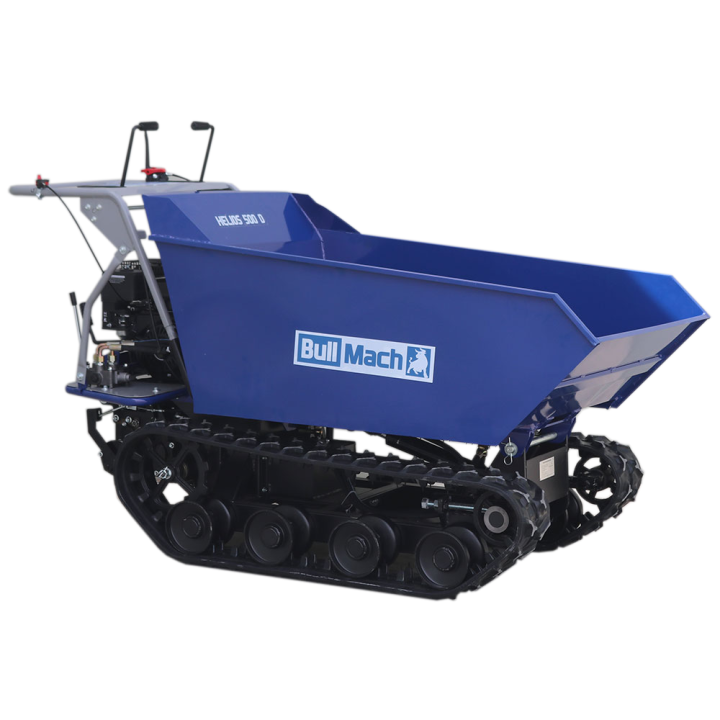

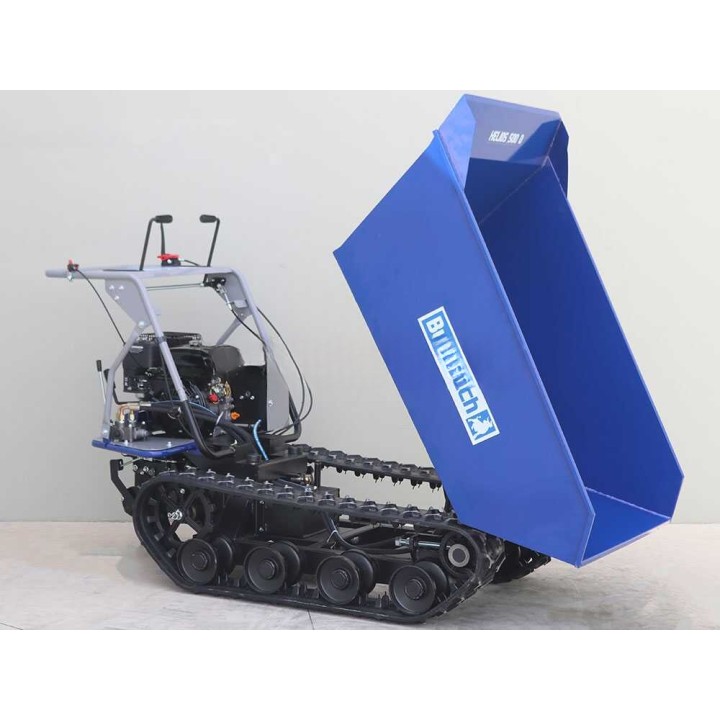

BullMach Helios 500 D telaketjudumpperi, hydraulinen kippilava, 500 kg, 7 HP, bensiini
Telaketjuilla liikkuva Helios 500 D -dumperi 500 kg:n kuormille, hydraulisella kippilavalla, 7 HP:n bensiinimoottorilla ja 3+1-vaihteistolla.
Helios 500 D -telaketjudumpperi raskaaseen kuljetukseen
BullMach Helios 500 D on telaketjuilla liikkuva hydraulisella kippilavalla varustettu moottorikärry materiaalien kuljettamiseen. Sen teräsrunko, 7 HP:n ja 212 cm³:n nelitahtinen bensiinimoottori sekä 500 kg:n kantavuus soveltuvat kuormien siirtämiseen erilaisissa työympäristöissä.
Telaketjurakenne parantaa etenemistä ja vakautta myös kaltevilla alustoilla. Mekaanisessa vaihteistossa on kolme eteenpäin ja yksi peruutusvaihde, ja kippilavaa käytetään hydraulisella järjestelmällä.
Tekniset pääominaisuudet
Helios 500 D -telaketjudumpperi
Helios 500 D:n hydraulinen dumper-lava on tarkoitettu kuormien lastaamiseen, kuljettamiseen ja tyhjentämiseen. Kantavuus on 500 kg, ja telaketjut tukevat etenemistä kuormattuna sekä kaltevilla alustoilla.
Teräsrunko on suunniteltu yhdistämään rakenteellinen kestävyys ja suhteellisen kevyt kokonaisuus. Kone liikkuu omalla vedollaan telaketjujen avulla.
- 500 kg:n kantavuus tasaisella alustalla
- Enintään 35 prosentin ilmoitettu kaltevuus
- Hydraulisesti kipattava dumper-lava
- Kolme eteenpäin- ja yksi peruutusvaihde
170F-bensiinimoottori
170F-moottori on yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka iskutilavuus on 212 cm³ ja teho 7 HP. Sylinteri on valurautaa, voitelu tapahtuu öljykylvyssä ja puristuspaineen vapautus on automaattinen.
Moottori käynnistetään vetokäynnistimellä. Polttoaineen automaattinen esitäyttö helpottaa käynnistämistä. Moottori toimitetaan ilman öljyä, joten käyttöohje on luettava ennen käynnistystä ja öljy on lisättävä ohjeiden mukaisesti.
- Yksisylinterinen 4-tahtimoottori
- OHV-rakenne ja 212 cm³:n iskutilavuus
- 7 HP:n teho
- Bensiini, vetokäynnistys ja automaattinen puristuksenpoisto

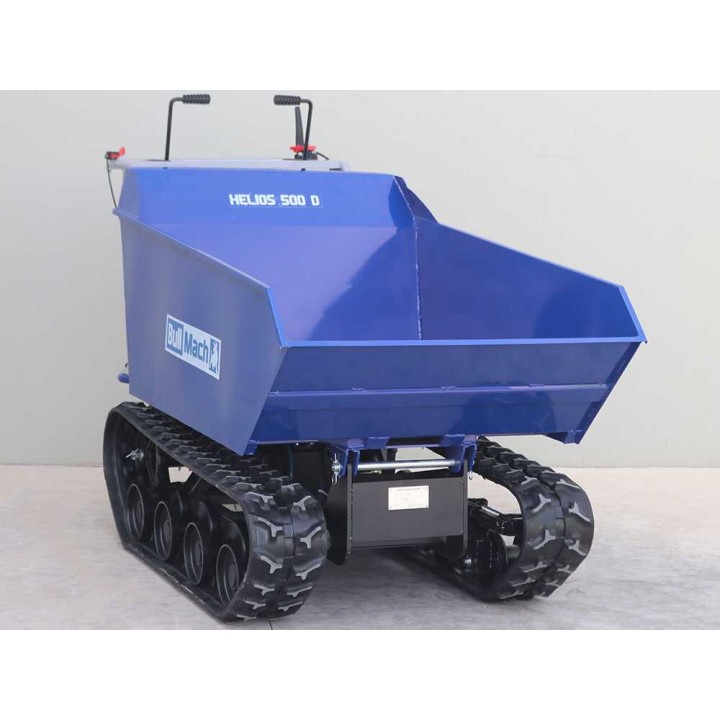

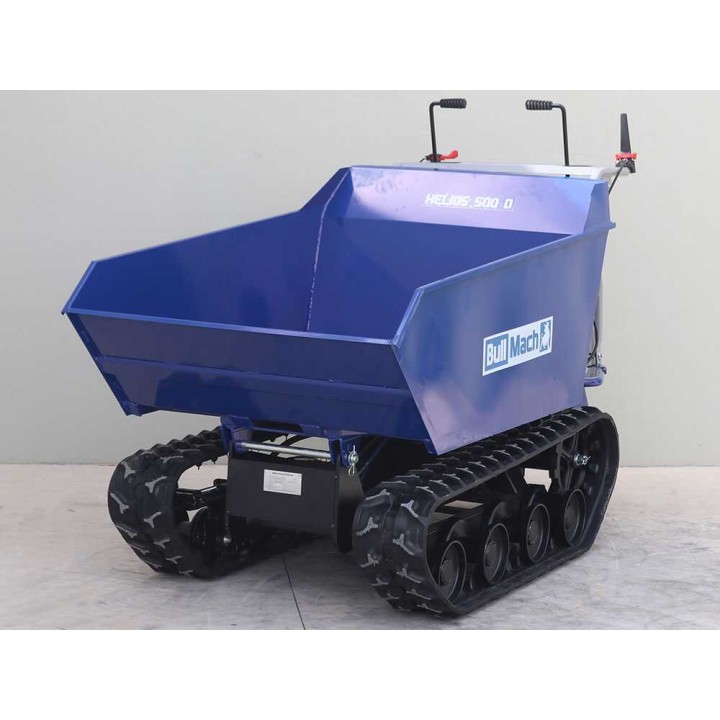

Hydraulisesti kipattava dumper-lava
Teräksinen dumper-lava on vahvistettu alaosan putkimaisilla poikkituilla. Ilmoitetut lavan mitat ovat 1 380 × 830 × 560 mm, ja teknisissä päätiedoissa lavan mitat ilmoitetaan muodossa 135 × 83 × 56 cm.

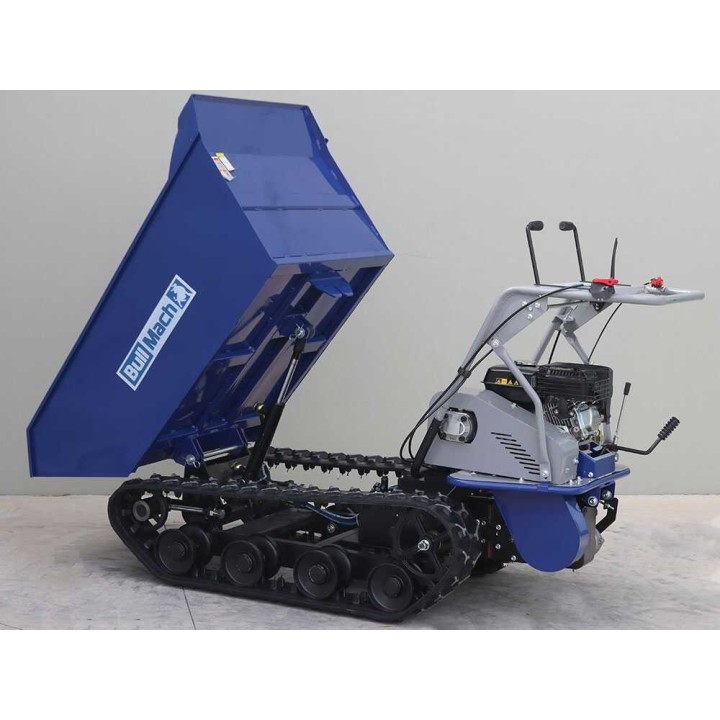

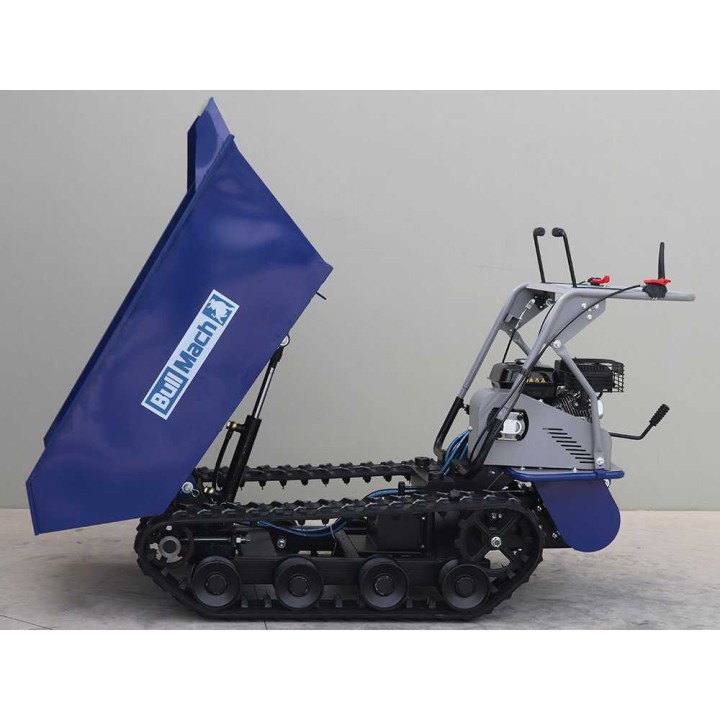

Rungon alle sijoitettu hydraulisylinteri nostaa lavan ja pitää sen kippiasennossa. Hydraulinen järjestelmä helpottaa tyhjennystä ilman, että käyttäjän tarvitsee purkaa kuormaa käsin.
Vaihteisto, seisontajarrut ja voimansiirto
Mekaaninen vaihteisto tarjoaa kolme eteenpäin- ja yhden peruutusvaihteen. Vaihteenvalinta tehdään vaihdevivulla. Öljykylvyssä toimiva hammaspyörämekaniikka on sijoitettu kookkaaseen vaihdelaatikkoon.
Seisontajarrut on yhdistetty vaihteistoon, ja ne kytkeytyvät automaattisesti hallintalaitteiden vapautuessa. Voimansiirto mahdollistaa ohjaamisen vaikuttamalla yksittäisen telaketjun pyörintään.
Telaketjut ja alusta
Vahvistetusta erikoiskumista valmistetut telaketjut on varustettu pitävällä kulutuspinnalla. Telaketjun leveys on 180 mm, ja korkealle sijoitettu alusta tukee etenemistä erilaisilla pinnoilla.
Telaketjun takapään terävä, tankkimaista rakennetta muistuttava yläkulma auttaa ylittämään portaita ja muita esteitä. Telaketjujen ohjaus tapahtuu yksittäisen telaketjun pyörintää säätämällä.
Hydraulinen nostojärjestelmä
Hydraulijärjestelmässä on mitoitukseltaan suuri pumppu, käytännöllisellä vivulla varustettu jakoventtiili sekä vankka hydraulisylinteri. Sylinterissä on lukitusventtiili, joka pitää lavan paikallaan äkillisen painehäviön yhteydessä.
- Mitoitukseltaan suuri hydraulipumppu
- Vivulla käytettävä jakoventtiili
- Lukitusventtiilillä varustettu hydraulisylinteri

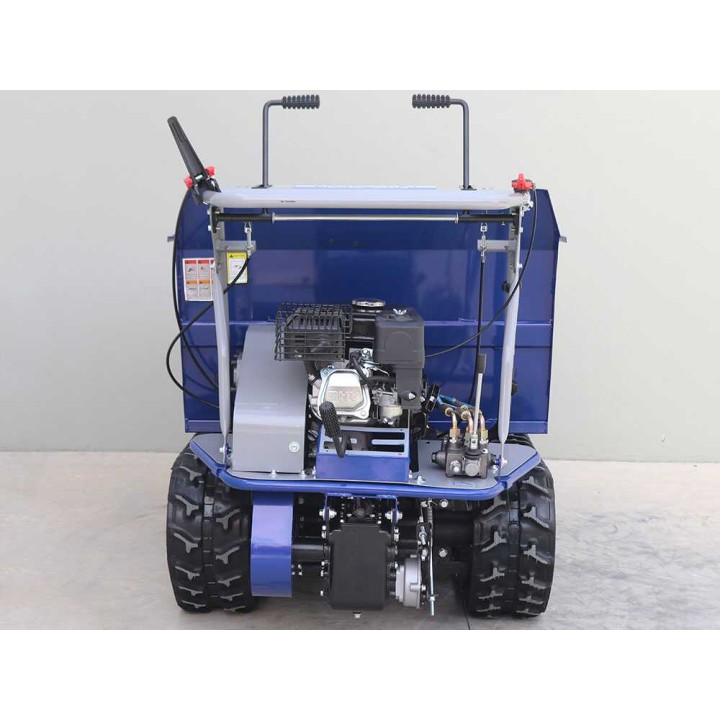

Hallintalaitteet
Hallintalaitteet on suunniteltu helposti käytettäviksi. Leveä musta käyttövipu kytkee liikkeen, ja erilliset oikean ja vasemman puolen vivut säätävät ohjausta. Vivun osittainen vetäminen vaikuttaa vastaavan telaketjun liikkeeseen asteittain, mikä mahdollistaa hallitun kääntymisen.
Hallintalaitteisiin kuuluvat nopeudensäädin, käynnistyspainike, vaihdevipu ja turvajarru, joka mahdollistaa koneen nopean pysäyttämisen.
- Liikkeen käyttövipu: käynnistää telaketjujen vedon.
- Oikean puolen ohjausvipu: säätää oikean telaketjun liikettä.
- Vasemman puolen ohjausvipu: säätää vasemman telaketjun liikettä.
- Nopeudensäädin: säätää ajonopeutta.
- Käynnistyspainike: moottorin käynnistämiseen.
- Vaihdevipu: kolmen eteenpäin- ja yhden peruutusvaihteen valintaan.
- Turvajarru: mahdollistaa välittömän pysäyttämisen.
Toimitukseen sisältyy
Tuote toimitetaan alkuperäisessä pakkauksessa. Mukana toimitetaan käyttöohje, säätöön ja kokoonpanoon tarvittava avainsarja sekä suppilo.
- Käyttöohje
- Avainsarja säätöön ja kokoonpanoon
- Suppilo
- Kaksi 4-tahtimoottoriöljypulloa
Tekniset tiedot
Yleiset tiedot
| Malli | Helios 500 D |
|---|---|
| Rakenne | Telaketjullinen korkealla alustalla |
| Käyttövoima | Bensiini |
| Oma vetoliike | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus 20 prosentin kaltevuudessa | 320 kg |
| Kantavuus 25 prosentin kaltevuudessa | 250 kg |
| Suurin kaltevuus | 35 % |
| Hyötykorkeus sisäpuolella | 560 mm |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Moottorin merkki | Oma |
|---|---|
| Moottorin malli | 170F |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Sylinterin materiaali | Valurauta |
| Iskutilavuus | 212 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 7 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuksenpoisto | Automaattinen |
| Käynnistys | Vetokäynnistys narulla |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirto | Hihnavälitteinen |
| Vaihteiston mekaniikka | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäin-vaihteet | 3 |
| Peruutusvaihteet | 1 |
| Vaihteiden määrä | 3+1 |
| Käyttö | Vaihdevivulla |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Kaarimaiset lisälaidat | Kyllä |
| Lava | Laajennettavilla laidoilla |
| Hydraulinen kippisarja | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Rullien kokonaismäärä | 4 |
| Vetokäynnistys | Kyllä |
| Lavatyyppi | Dumper |
| Hydraulinen kippaus | Kyllä |
| Lavan mitat | 135 × 83 × 56 cm |
Toimitukseen sisältyvät varusteet
| Moottoriöljypullot | 2 kpl |
|---|---|
| Käyttöohje | Kyllä |
| Avainsarja säätöön ja kokoonpanoon | Kyllä |
| Suppilo | Kyllä |
Mitat ja pakkaus

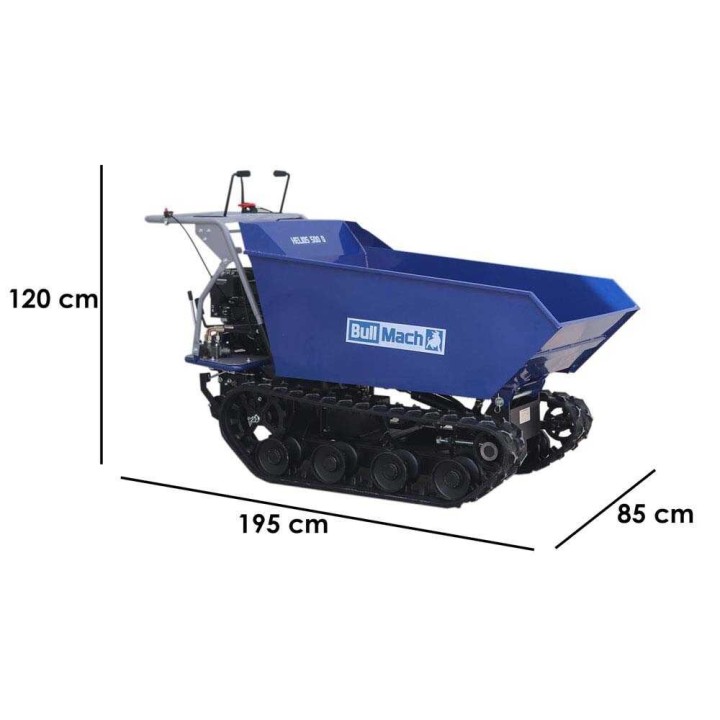

| Tuotteen mitat, pituus × leveys × korkeus | 195 × 85 × 120 cm |
|---|---|
| Nettopaino | 275 kg |
| Pakkaus | Kuormalavalla |
| Pakkauksen mitat, pituus × leveys × korkeus | 185 × 100 × 118 cm |
| Bruttopaino pakkauksineen | 305 kg |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman dumperilla voi kuljettaa?
Kantavuus tasaisella alustalla on 500 kg. Kantavuus 20 prosentin kaltevuudessa on 320 kg ja 25 prosentin kaltevuudessa 250 kg.
Mitkä ovat tuotteen ja lavan mitat?
Tuotteen mitat ovat 195 × 85 × 120 cm ja nettopaino 275 kg. Lavan mitat ovat 135 × 83 × 56 cm, ja lavan sisäpuolinen hyötykorkeus on 560 mm.
Millainen moottori dumperissa on?
Dumperissa on yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka malli on 170F. Moottorin iskutilavuus on 212 cm³ ja nimellisteho 7 HP. Käynnistys tapahtuu vetokäynnistyksellä narulla.
Miten lava tyhjennetään?
Lava kipataan hydraulisesti. Rungon alle sijoitettu hydraulisylinteri nostaa lavan ja pitää sen kippiasennossa.
Kuinka dumperia ohjataan ja mitä vaihteita siinä on?
Ohjaus tapahtuu säätämällä yksittäisen telaketjun pyörintää erillisillä oikean ja vasemman puolen ohjausvivuilla. Mekaanisessa vaihteistossa on kolme eteenpäin- ja yksi peruutusvaihde, ja nopeudensäädin säätää ajonopeutta.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttöohje, säätöön ja kokoonpanoon tarvittava avainsarja, suppilo sekä kaksi 4-tahtimoottoriöljypulloa.
