Telaketjuvetoinen RAPTOR 6800 HEDH -moottorikärry Honda GXe270 -moottorilla, hydraulisella dumper-lavalla ja 700 kg:n kantavuudella.

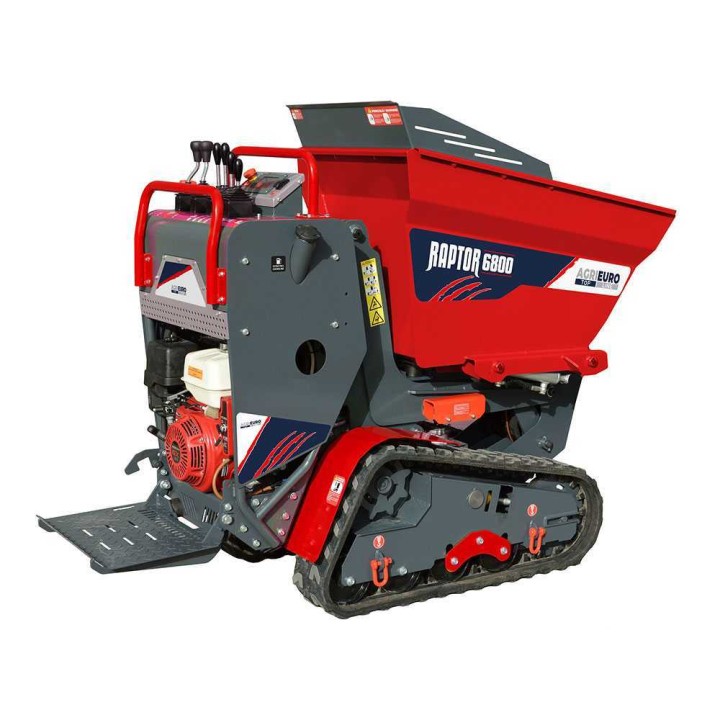

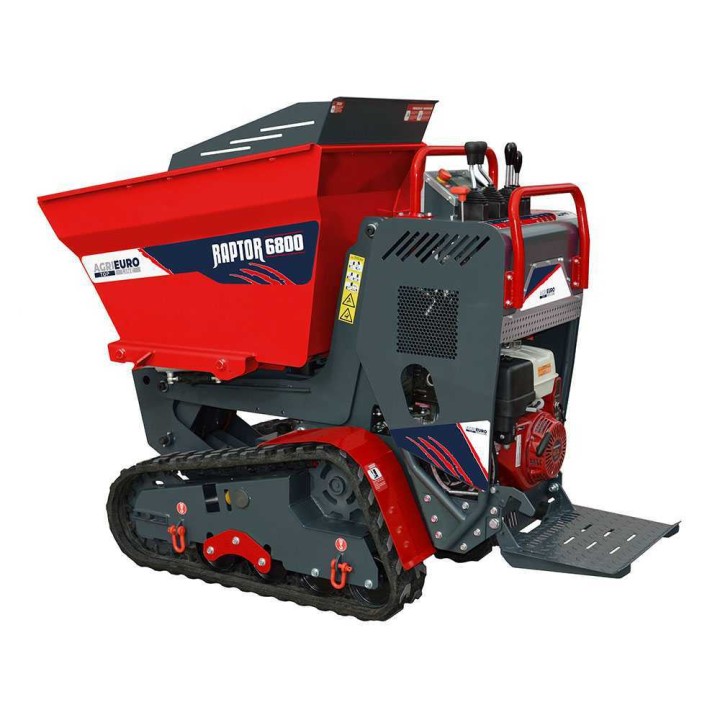

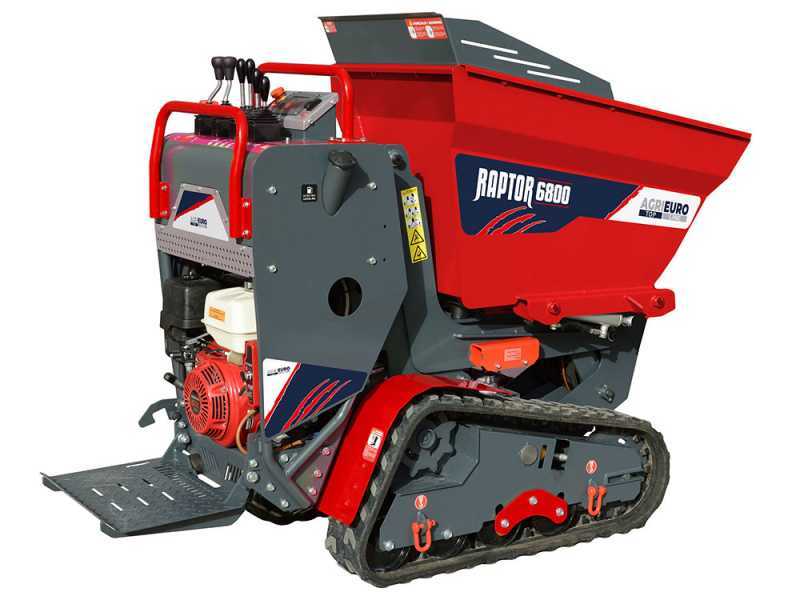

Telaketjuvetoinen RAPTOR 6800 HEDH -motokärry

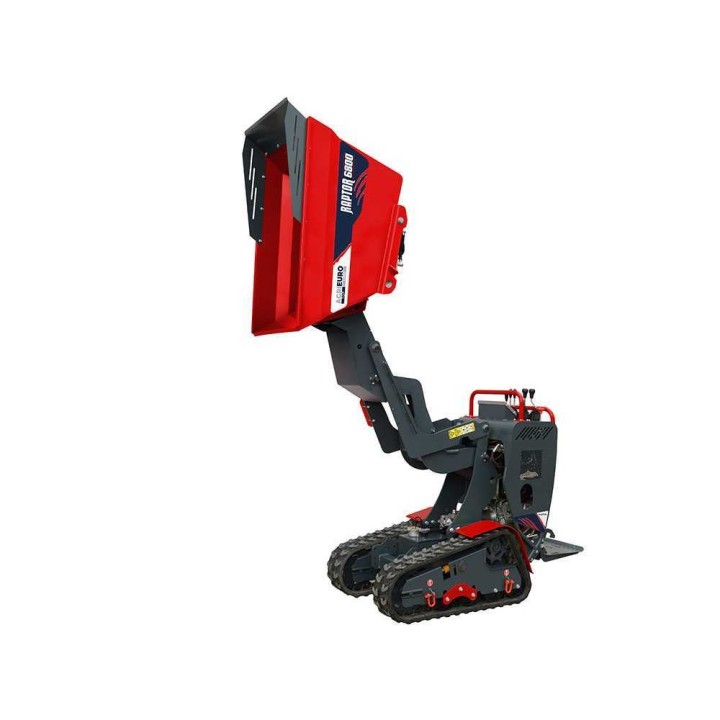

RAPTOR 6800 HEDH on telaketjuvetoinen moottorikärry materiaalien kuljettamiseen. Honda GXe270 -moottorissa on sähkökäynnistys ja 9 HP:n nimellisteho. Hydraulisesti kippaava dumper-lava mahdollistaa myös korkean tyhjennyksen.
Hydrostaattinen voimansiirto, telaketjut ja avustettu ohjaus on tarkoitettu kuormien hallittuun siirtämiseen erilaisissa maastoissa. Kantavuus on tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudessa 500 kg.
Tekniset pääominaisuudet

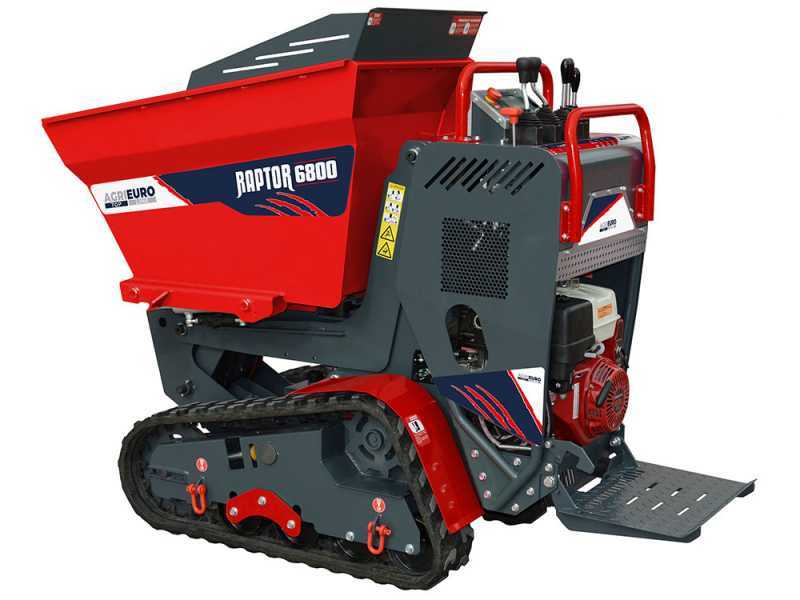

Rakenne ja käyttötarkoitus
RAPTOR 6800 HEDH on telaketjuvetoinen moottorikärry, jossa on hydraulisesti kippaava dumper-lava ja korkea tyhjennys. Honda GXe270 -moottori tuottaa 9 HP:n nimellistehon ja käynnistyy sähköisesti.
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden muuttamisen myös liikkeen aikana. Kuormankantavuus on tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudessa 500 kg.
- Hydraulinen lavan kippaus vähentää kuorman tyhjentämiseen tarvittavaa nostotyötä.
- Telaketjuveto tukee kuormien siirtämistä erilaisissa maastoissa.
- Runko on suunniteltu kevyeksi ja kestäväksi.
- Kallistuvilla telaketjuilla on yhteensä neljä telaohjaimen rullaa, joista kaksi on kallistuvia.
Kone toimitetaan moottoriöljy ja vaihteistoöljy täytettyinä sekä säiliössä vähäinen määrä polttoainetta. Öljymäärät on tarkistettava, ja käyttöohje on luettava ennen tarkastus- tai täyttötoimia. Öljyä ei ole valmiiksi öljykylpyisen ilmansuodattimen suodattimessa, jos kyseinen suodatin on käytössä.
Tekniset ominaisuudet ja turvallisuus

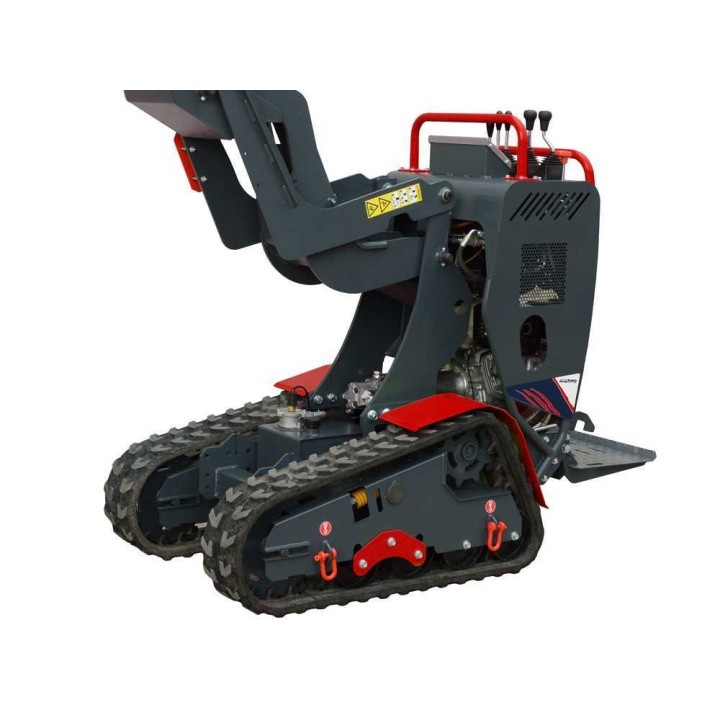

Alavaunu on valmistettu vähintään 5 mm paksusta hiiliteräksestä. Maavara on 16 cm, mikä helpottaa esteiden ylittämistä epätasaisella alustalla. Rakenteen matala painopiste tukee vakautta erilaisissa maastoissa.
Hydrauliset moottorit ovat 200 cm³:n orbitaalimoottoreita. Hydraulijärjestelmässä on kolminkertainen hammaspyöräpumppu. Enimmäiskaltevuus on 30 prosenttia eli 17 astetta.
Turvallisuutta tukevat moottoriin laipallisesti asennetut kaksi OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja estävät nopeuden kasvamisen alamäessä.
- Nimellisteho: 9 HP
- Polttoainesäiliö: 10 l bensiiniä
- Ajonopeus: 2,5–3,5 km/h
- Hydraulipumpun tuotto: 12 + 9 + 9 l/min nopeudella 3 000 rpm
- Enimmäis-/käyttöpaine: 180/150 bar
- Hydrauliöljysäiliö: 16 l
- Telaketjun leveys: 200 mm
- Telaketjun askel: 72 mm
Ohjauspaneeli ja hallintalaitteet
Ohjauspaneeli on selkeä ja hallintalaitteet on sijoitettu helposti käytettäviksi. Koneessa on vivut telaketjujen, ajonopeuden ja lavan toimintojen ohjaamiseen.
- 1: Käyttövivut
- 2: Hätäkatkaisin välitöntä pysäytystä varten
- 3: LCD-näyttö, vain Industry 4.0 -versiossa
- 4: LED-valojen kytkin
- 5: Etulevyn käyttövipu malleissa, joissa etulevy kuuluu varustukseen
- 6: Lavan kippauksen vipu
- 7: Korkean tyhjennyksen vipu
- 8: Nopeusvipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 HEDH |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Käyttövoima | Polttomoottori |
| Vetävä rakenne | Itsevetävä |
| Kantavuus tasaisella | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % / 17° |
| Lavatyyppi | Dumper |
| Korkea tyhjennys | Kyllä |
| Hydraulinen lavan kippaus | Kyllä |
| Saksinostin | Kyllä |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GXe270 |
| Moottorityyppi | 4-tahtimoottori |
| Iskutilavuus | 270 cm³ |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Nopeudensäädin | Kyllä |
| Eteenpäinajon vaihteet | Portaaton määrä |
| Ajonopeus | 2,5–3,5 km/h |
| Ohjaus | Ohjausvivut |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Kaarevat lavan laidat | Ei |
| Hydraulinen kippisarja | Kyllä |

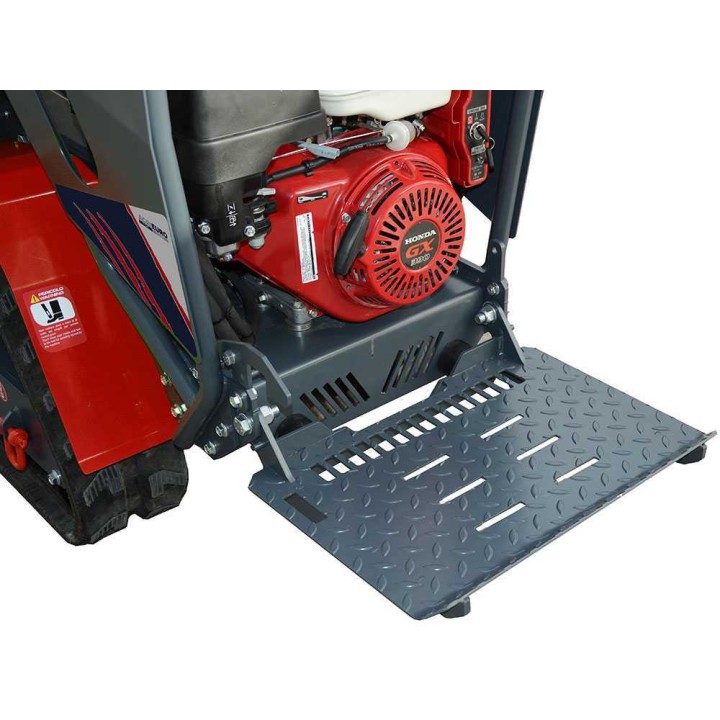

| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuva telaketju | Kyllä |
| Telaketjun leveys | 200 mm |
| Ohjainrullien kokonaismäärä | 4 |
| Sähköinen avainkäynnistys | Kyllä |
| LED-valo | Kyllä |
Hydrauliikka ja telaketjut
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
|---|---|
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 rpm |
| Enimmäis-/käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
| Telaketjun askel | 72 mm |
| Kallistuvia ohjainrullia | 2 |

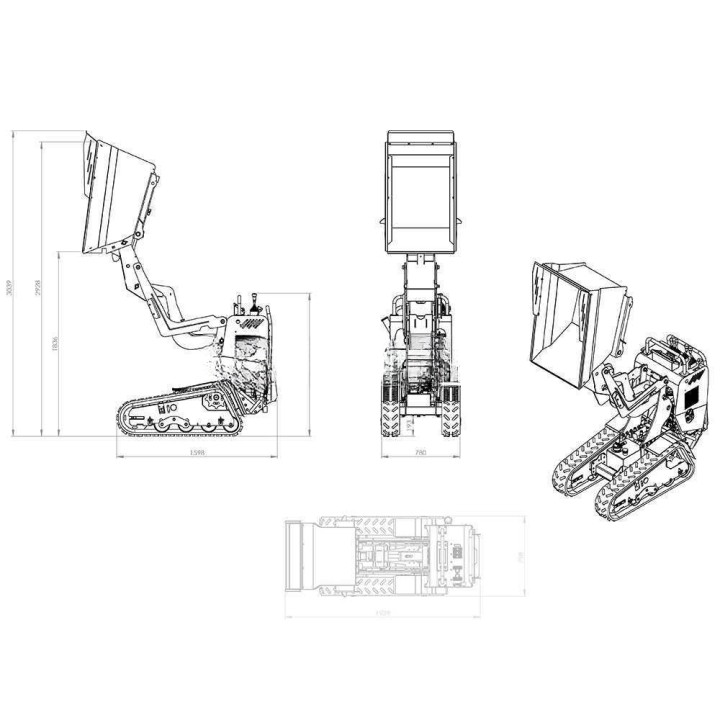

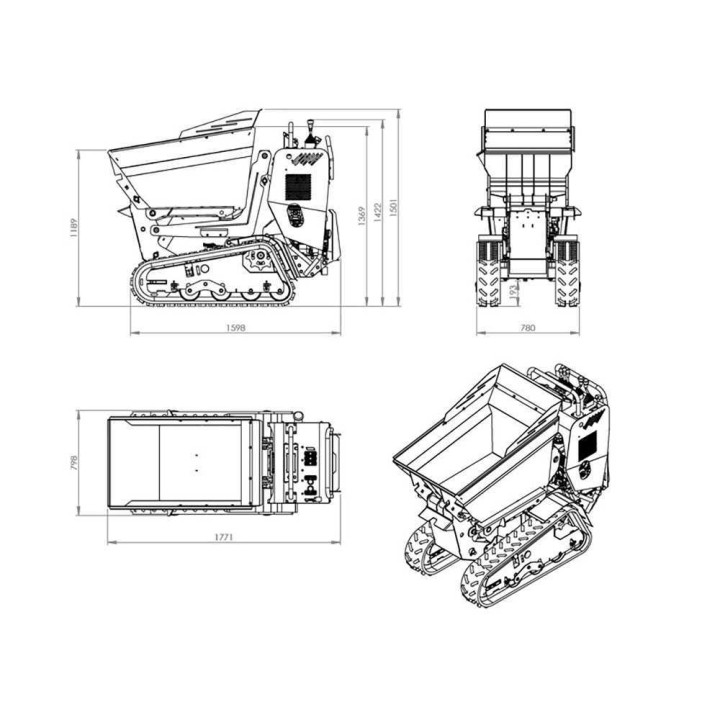

Mitat ja toimitus
| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 625 kg |
| Pakkaus | Kuormalavalla |
| Kokoonpanotila | Valmiiksi koottu |
| Turvallinen toimitus kuormalavalla | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman moottorikärry voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 700 kg ja kaltevalla alustalla enintään 500 kg. Enimmäiskaltevuus on 30 % / 17°.
Millainen moottori ja polttoainejärjestelmä kärryssä on?
Kärryssä on 4-tahtinen Honda GXe270 -polttomoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Moottori käyttää bensiiniä, polttoainesäiliön tilavuus on 10 l ja käynnistys on sähköinen.
Miten lavaa käytetään kuorman tyhjentämiseen?

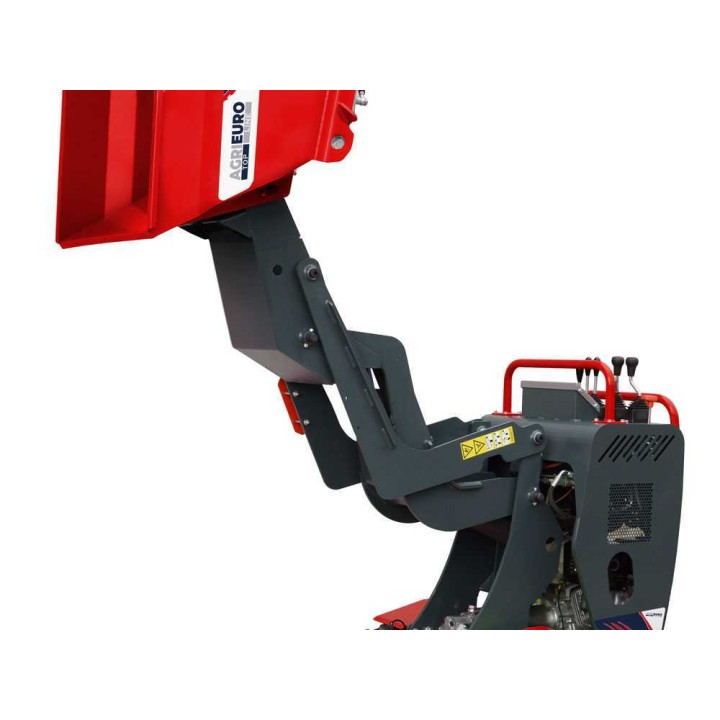

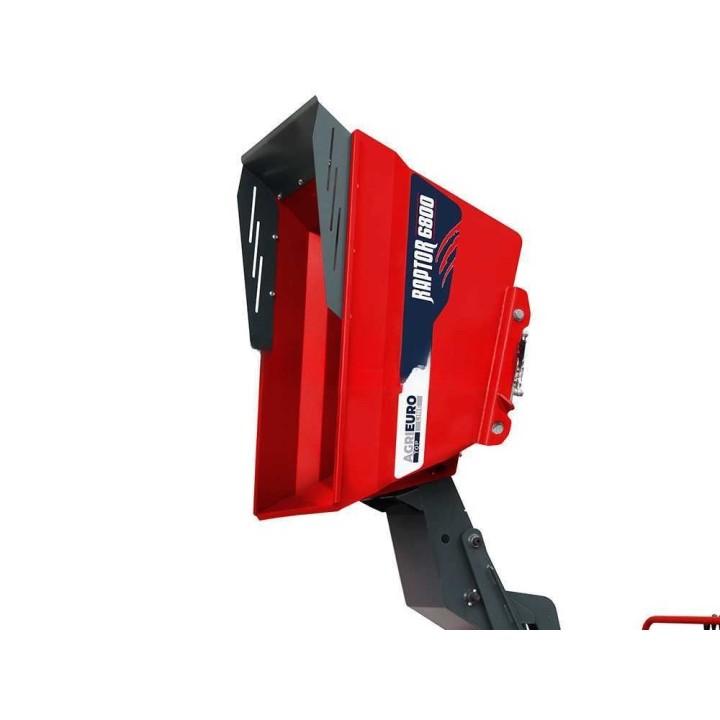

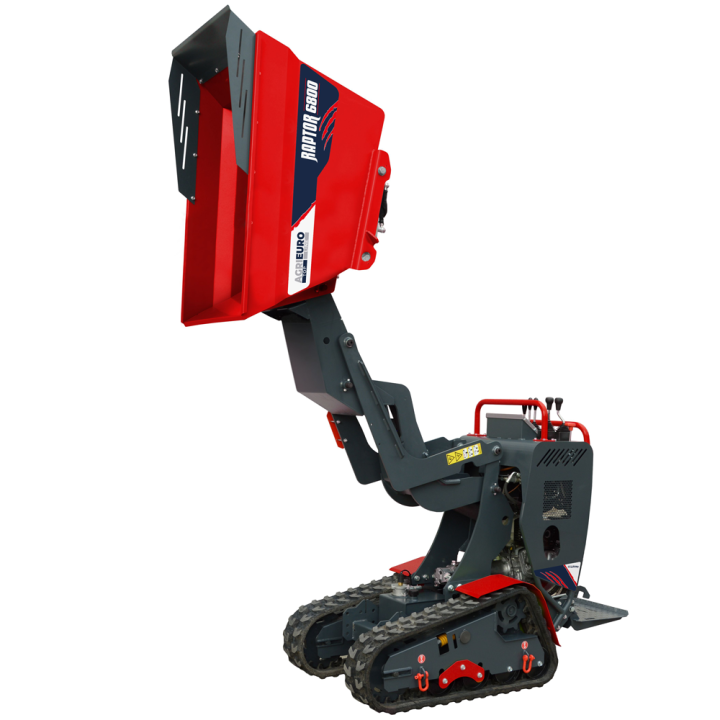

Metallinen dumper-lava on hydraulisesti kipattava, ja siinä on korkea tyhjennys sekä saksinostin. Lavan toimintoja ohjataan vivuilla.
Millä alustalla ja nopeudella moottorikärry liikkuu?
Telaketjuvetoinen, itsevetävä kärry on varustettu hydrostaattisella vaihteistolla ja avustetulla ohjauksella. Ajonopeus on 2,5–3,5 km/h, ja nopeutta voidaan säätää portaattomasti.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 625 kg. Telaketjun leveys on 200 mm.
Toimitetaanko tuote valmiiksi koottuna?
Tuote toimitetaan valmiiksi koottuna kuormalavalla. Moottoriöljy ja vaihteistoöljy ovat täytettyinä, ja säiliössä on vähäinen määrä polttoainetta.
