Seven Italy TH500 GX200 telaketjukuljetuskärry, dumper-lava, 500 kg, hydrostaattinen vaihteisto

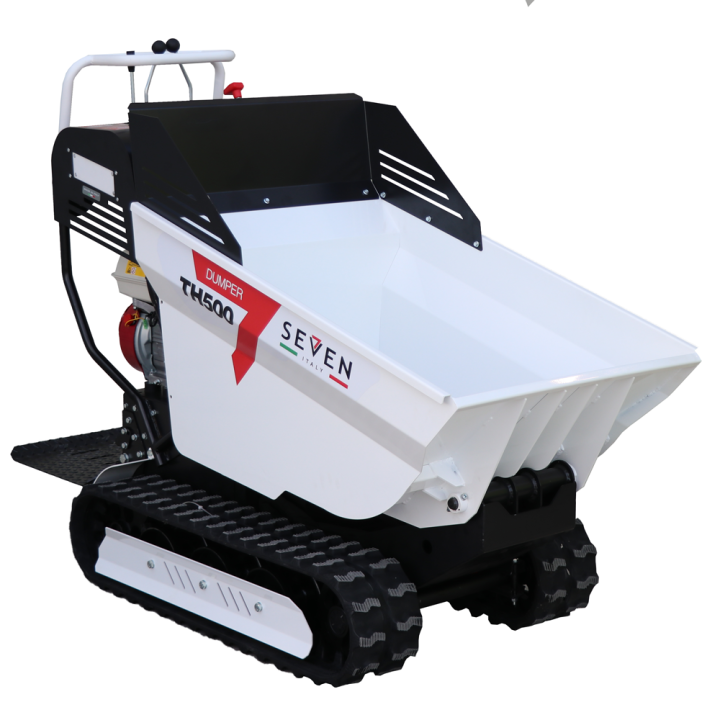

Telaketjuilla liikkuva Seven Italy TH500 -kuljetuskärry Honda GX200 -moottorilla, 500 kg:n kantavuudella ja hydraulisesti kallistettavalla dumper-lavalla.
Telaketjuilla liikkuva dumper-kuljetuskärry

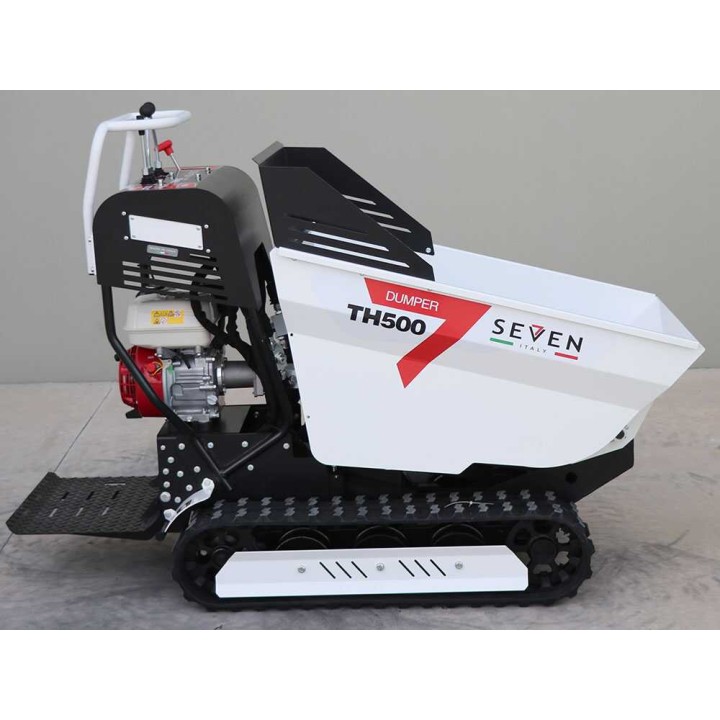

Seven Italy TH500 on telaketjuilla liikkuva moottorikäyttöinen kuljetuskärry, joka on tarkoitettu enintään 500 kg:n kuormien siirtämiseen. Honda GX200 -moottorin nimellisteho on 6,5 HP, ja hydraulisesti kallistettava dumper-lava helpottaa kuorman tyhjentämistä.
Telaketjut, avustettu ohjaus ja hydrostaattinen vaihteisto tukevat työskentelyä myös kaltevilla ja epätasaisilla alustoilla. Tasaisella alustalla enimmäiskuorma on 500 kg ja enintään 30 prosentin kaltevuudessa 350 kg.
Tekniset pääominaisuudet
Seven Italy TH500
TH500-kuljetuskärryssä on hydraulinen järjestelmä dumper-lavan nostamiseen ja kallistamiseen. Hydraulinen kallistus vähentää käsin tehtävää nostotyötä kuorman tyhjennyksen yhteydessä.
Telaketjut parantavat koneen vakautta raskaalla kuormalla ja kaltevilla alustoilla. Hydrostaattisen vaihteiston nopeutta voidaan muuttaa ajon aikana pysähtymättä.
- Enimmäiskantavuus tasaisella alustalla 500 kg
- Enimmäiskantavuus kaltevalla alustalla 350 kg
- Enimmäiskaltevuus 30 %
- Honda GX200 -moottori, 6,5 HP
Hallintalaitteilla ohjataan lavan hydraulista kallistusta, telaketjujen liikettä ja ajonopeutta. Runko on suunniteltu kevyeksi ja kestäväksi.
Moottoriöljyn ja vaihteistoöljyn taso tarkistetaan ennen käyttöä käyttöohjeen mukaisesti. Öljynsuodatin tulee täyttää öljyllä, jos koneessa on öljykylpytyyppinen suodatin.
Honda GX200 -moottori
Koneessa on yksisylinterinen Honda GX200 -nelitahtimoottori, jossa on OHV-yläpuoliset venttiilit. Moottorin iskutilavuus on 196 cm³ ja polttoaineena käytetään bensiiniä.
- Nimellisteho 6,5 HP
- Moottorin todellinen teho 5,5 HP
- Polttoainesäiliö 3,1 l
- Suurin kierrosluku 3 600 r/min
- Puristussuhde 8,5:1
- Vääntömomentti 12,4 Nm / 2 500 r/min
- Öljykylpyvoitelu
- Automaattinen puristuksenpoisto
Moottorin sylinteri on alumiinia. Käynnistys tapahtuu vetonarulla.
Hydrostaattinen vaihteisto
Hydrostaattista vaihteistoa ohjataan vivulla, jolla ajonopeutta voidaan muuttaa myös koneen liikkuessa. Järjestelmässä pumppu siirtää öljyn säiliöstä telaketjujen yhteydessä sijaitsevaan voimansiirron koteloon.
Portaaton nopeudensäätö helpottaa etenemistä työskentelyalueilla, joissa nopeutta on muutettava usein. Vaihteiston mekaaninen toteutus on hydraulinen, ja eteenpäinajoalueita on rajattomasti.
Suurin etenemisnopeus on 2,5 km/h. Käyttö tapahtuu vaihdevivulla.
Telaketjut ja telastorunko
Telastorunko on mitoitettu kuljetuskärryn kuormille. Vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä, ja etu- sekä takaosan tasapainotus tukee kuorman tasaista jakautumista ja telaketjujen pitoa.
Rullat ovat itsepuhdistuvat. Tiheärakenteiset telaketjut on varustettu hampailla, jotka on suunniteltu parantamaan pitoa epätasaisella maalla.
- Telaketjun leveys 180 mm
- Telaketjun kokonaispituus 106 cm
- Rullien kokonaismäärä 3
Kallistettava dumper-lava

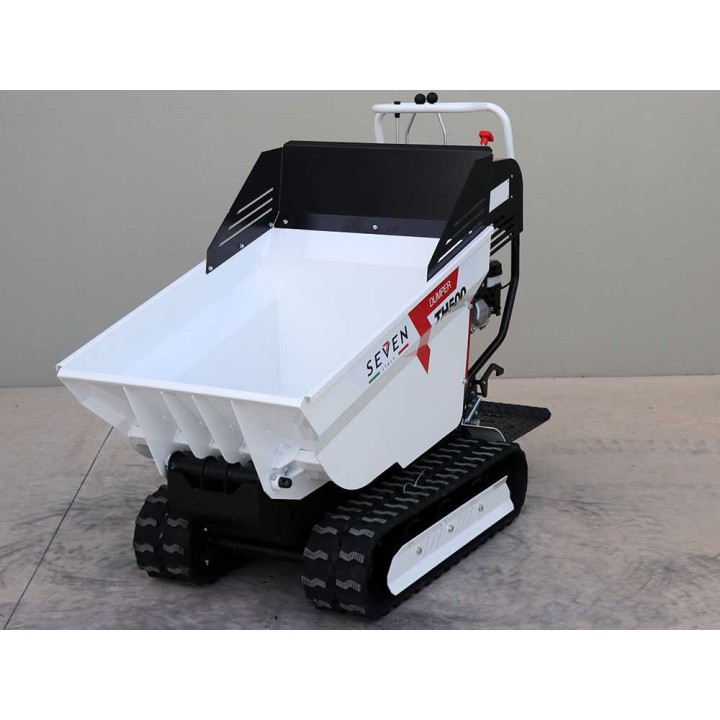

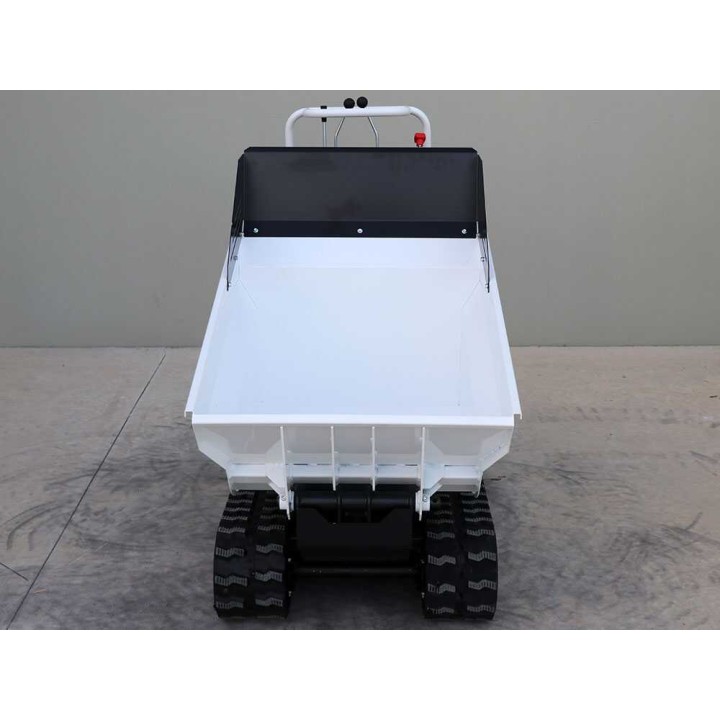

Dumper-lava on valmistettu lujasta teräksestä ja vahvistettu alaosan putkimaisilla poikkituilla. Kuormataso on lähellä maata, mikä helpottaa lastaamista ja purkamista.
- Lavan teräspaksuus 2 mm
- Kantavuus tasaisella alustalla 500 kg
- Kantavuus enintään 30 prosentin kaltevuudessa 350 kg
- Lavan mitat 104 × 68 × 41 cm

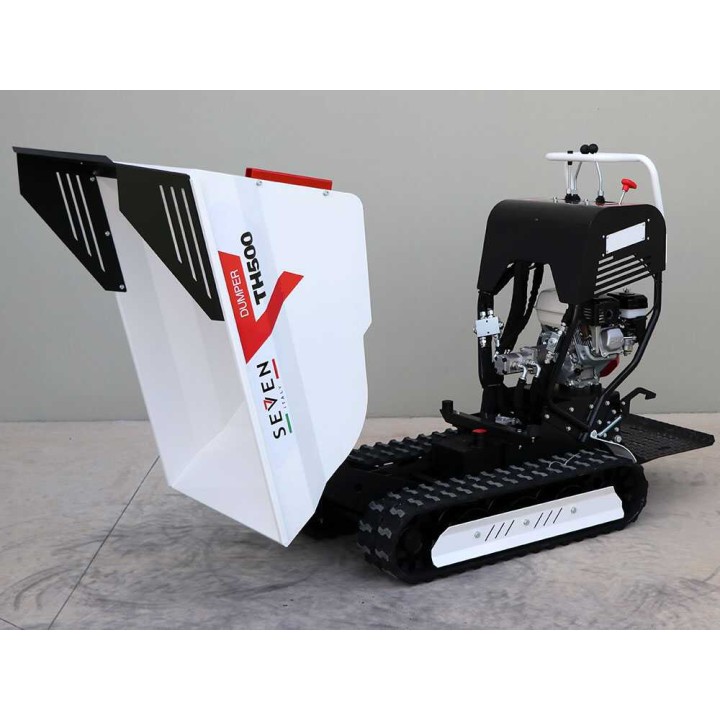

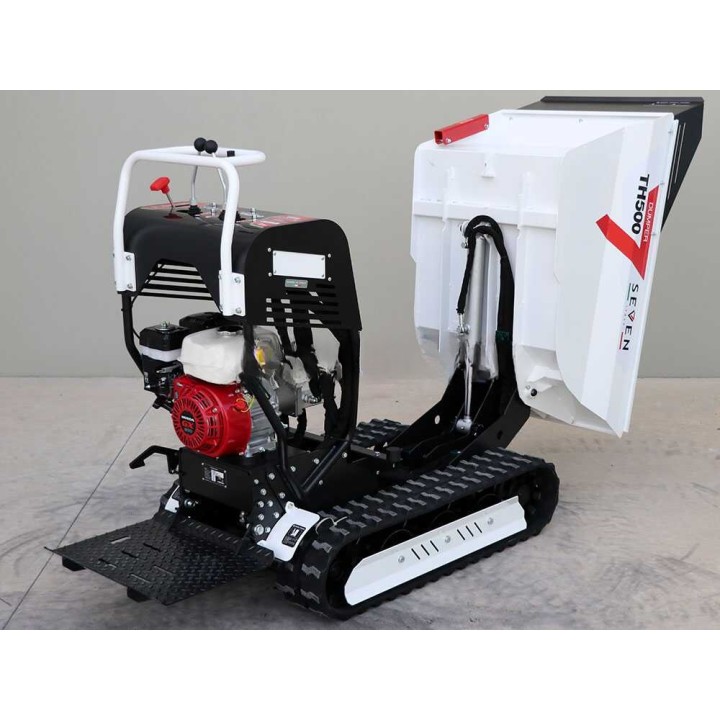

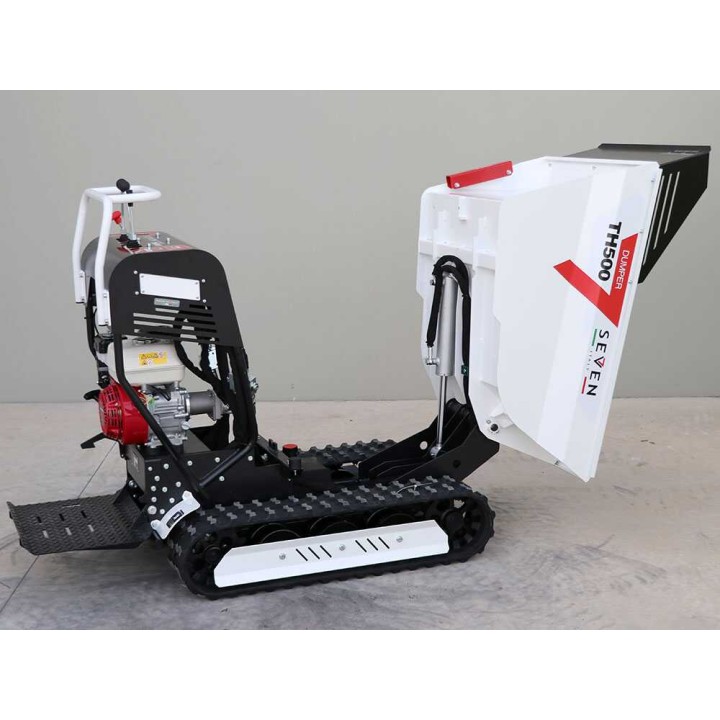

Hydraulinen kallistus mahdollistaa lavan tyhjentämisen ilman manuaalista nostamista.
Hydraulinen nostopiiri

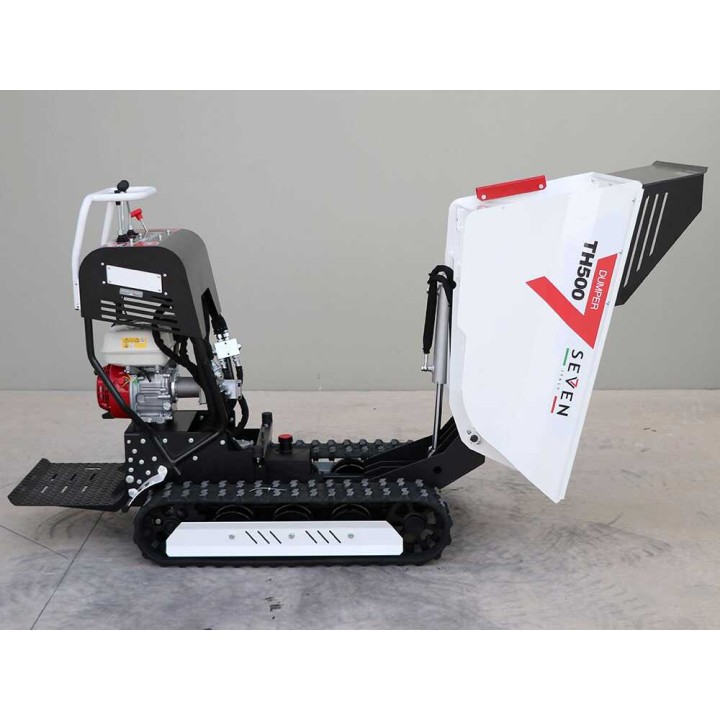

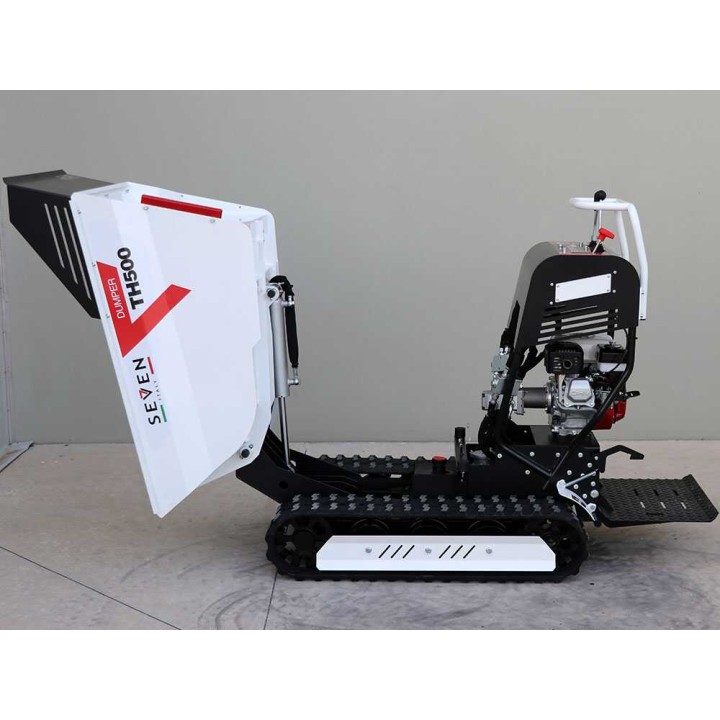

Hydraulinen järjestelmä nostaa ja kallistaa lavaa hallintapaneelin vivuilla. Kokoonpanoon kuuluvat hydraulipumppu, jakolaite, hydraulisylinteri, letkut ja ohjausventtiili.
- Hydraulipumppu
- Vivulla ohjattava jakolaite
- Vankka hydraulisylinteri
- Lukitusventtiili, joka pitää lavan paikallaan paineen äkillisen laskiessa
Hydraulisen kallistuksen enimmäiskulma on 90 astetta.
Hallintalaitteet ja muut yksityiskohdat
Hallintalaitteet on sijoitettu helposti käytettäviksi. Keskellä olevat kaksi vipua ohjaavat etenemistä, peruutusta ja kääntymistä. Erillinen vipu aktivoi lavan kallistuksen, ja nopeudensäätövivulla muutetaan ajonopeutta.
Lavan kallistamisen aikana kauhan tai muun etuosan työvälineen tulee olla nostettuna. Koneessa on käyttäjän astinlauta.
- Kaksi keskimmäistä vipua: eteneminen, peruutus ja kääntyminen
- Kallistusvipu: lavan hydraulisen kallistuksen aktivointi
- Nopeudensäätövipu: etenemisnopeuden säätö
- Käyttäjän astinlauta: käyttäjän seisomatila koneessa
Huolto- ja lisävarustesarja
Toimitukseen sisältyy moottorin huoltoon tarkoitettu varaosa- ja lisävarustesarja.
- 1 moottorin sytytystulppa
- 1 nivelöity ammattikäyttöön tarkoitettu sytytystulppa-avain
- 1 elliptinen laskostettu paperinen ilmansuodatin vaahtomuovipinnoitteella
- 1 pyöreä vaahtomuovinen moottorin ilmansuodatin öljykylpysuodattimella varustettuihin moottoreihin
Lisäksi toimitukseen sisältyy kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa.
Toimitukseen sisältyy
- Kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa
- Moottorin huoltosarja
- Huolto- ja säätöavainsarja
- Käyttöohje
- Alkuperäinen pakkaus puulavalla
Ilmoitettu kokoonpanoaika on 15 minuuttia. Toimitukseen sisältyy hydraulinen lastaussilta.
Tekniset tiedot
Yleiset tiedot
| Malli | TH500 |
|---|---|
| Rakenne | Telaketjuilla liikkuva |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevuudessa | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Lavan tyyppi | Dumper |
| Lavan hydraulinen kallistus | Kyllä |
| Hyötykorkeus sisällä | 72 mm |
| Käynnistys | Vetonaru |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Tyyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuksenpoisto | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Suurin kierrosluku | 3 600 r/min |
| Puristussuhde | 8,5:1 |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekaniikka | Hydraulinen |
| Eteenpäinajovaihteet | Portaaton |
| Etenemisnopeus | 2,5 km/h |
| Käyttö | Vaihdevipu |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Lava | Dumper |
| Lavan teräspaksuus | 2 mm |
| Hydraulinen kallistussarja | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Telaketjun leveys | 180 mm |
| Rullien kokonaismäärä | 3 |
| Vetonarukäynnistys | Kyllä |
Lava ja mitat
| Lavan mitat | 105 × 72 × 51 cm |
|---|---|

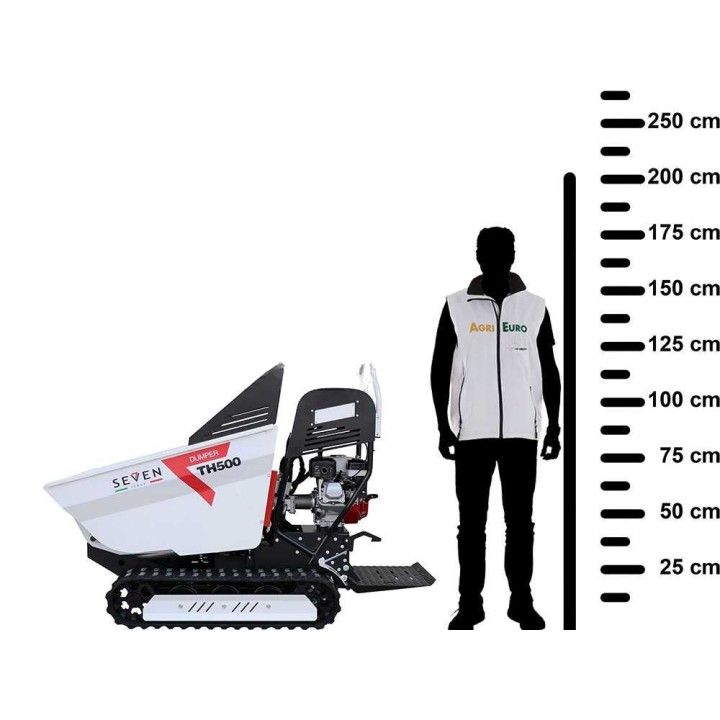

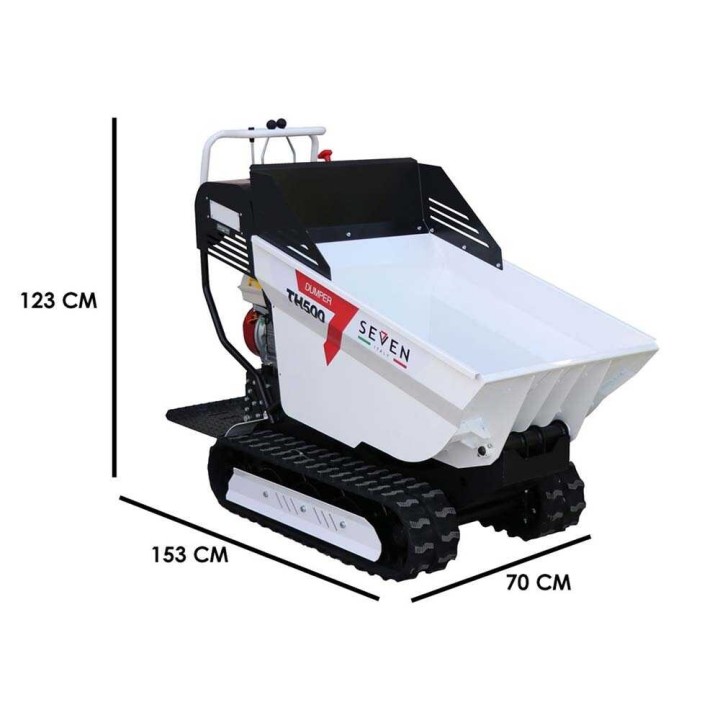

| Tuotteen mitat (P × L × K) | 153 × 70 × 123 cm |
| Nettopaino | 310 kg |
Pakkaus ja toimitus
| Pakkaus | Puulavalla |
|---|---|
| Pakkauksen mitat (P × L × K) | 160 × 80 × 130 cm |
| Paino pakkauksen kanssa | 340 kg |
| Toimitus hydraulisella lastaussillalla | Kyllä |
| Kokoonpanoaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman TH500 voi kuljettaa?
Enimmäiskantavuus tasaisella alustalla on 500 kg. Enintään 30 prosentin kaltevuudessa kantavuus on 350 kg.
Mitkä ovat kuljetuskärryn mitat ja paino?
Tuotteen mitat ovat 153 × 70 × 123 cm ja nettopaino 310 kg.
Millainen moottori ja polttoaine TH500:ssa on?
Koneessa on yksisylinterinen Honda GX200 -nelitahtimoottori, jonka iskutilavuus on 196 cm³. Nimellisteho on 6,5 HP, todellinen teho 5,5 HP ja polttoaineena käytetään bensiiniä.
Miten lava tyhjennetään?
Dumper-lava nostetaan ja kallistetaan hydraulisella järjestelmällä hallintapaneelin vivuilla. Hydraulisen kallistuksen enimmäiskulma on 90 astetta.
Millainen voimansiirto ja etenemisnopeus koneessa on?
TH500:ssa on hydrostaattinen, hydraulinen vaihteisto ja portaaton nopeudensäätö. Suurin etenemisnopeus on 2,5 km/h, ja nopeutta voidaan muuttaa koneen liikkuessa.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa, moottorin huoltosarja, huolto- ja säätöavainsarja, käyttöohje, alkuperäinen pakkaus puulavalla sekä hydraulinen lastaussilta.
