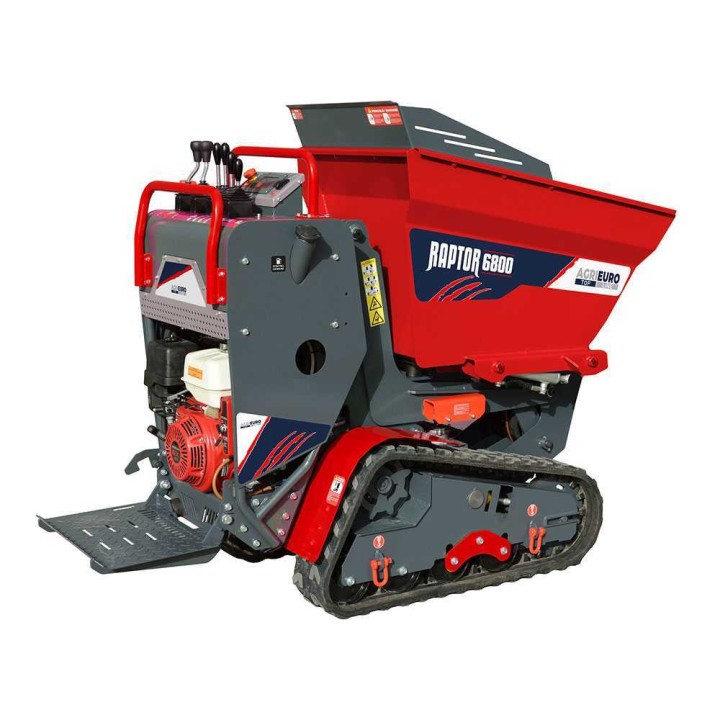

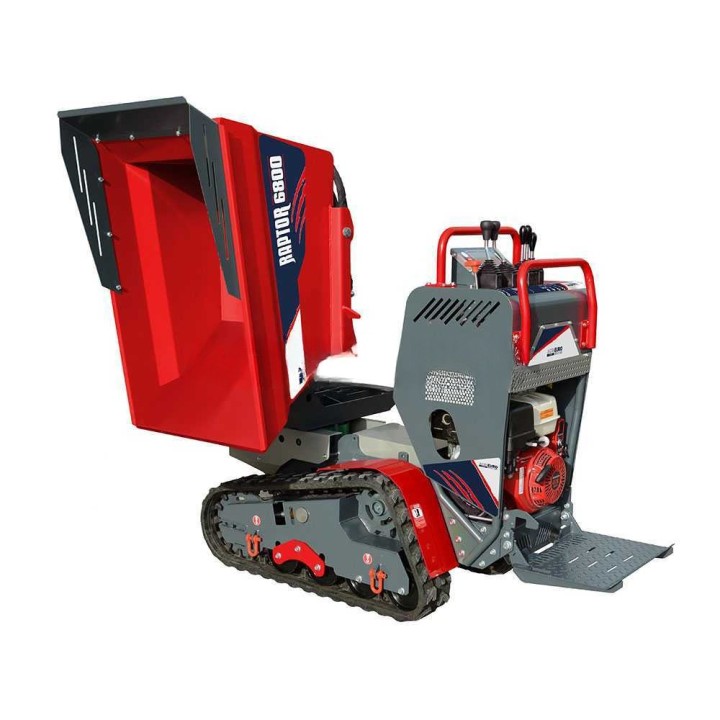

RAPTOR 6800 HDT telaketjukuljetin, Honda GX270, 9 HP, hydraulinen dumper-lava kuvat
RAPTOR 6800 HDT telaketjukuljetin, Honda GX270, 9 HP, hydraulinen dumper-lava
Telaketjuvetoinen RAPTOR 6800 HDT kuljettaa jopa 700 kg kuormia, ja sen Honda GX270 -moottori sekä hydraulinen dumper-lava helpottavat työskentelyä maastossa.
RAPTOR 6800 HDT -telaketjukuljetin

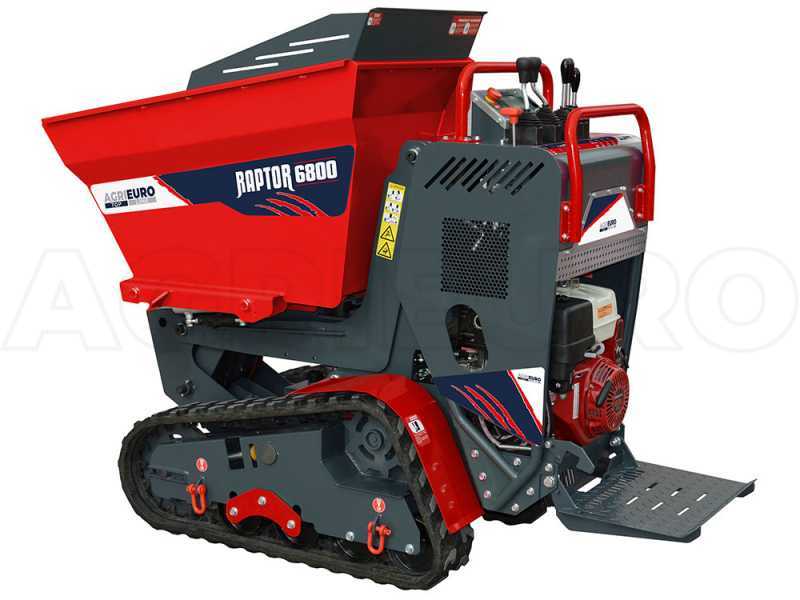

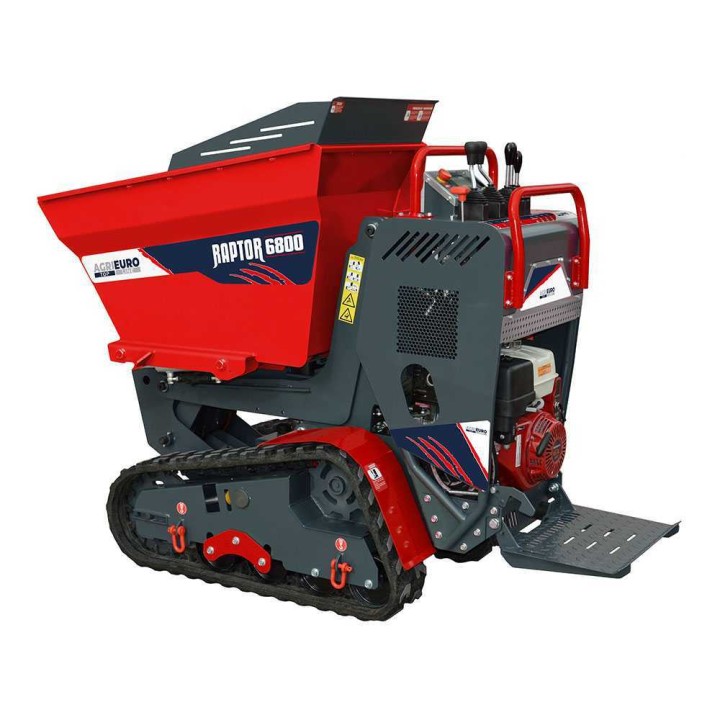

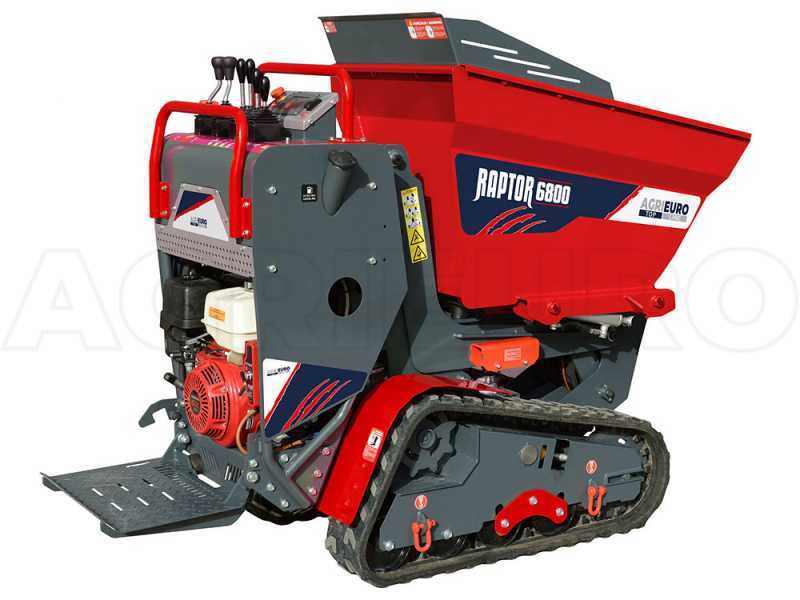

RAPTOR 6800 HDT on tela-alustainen moottorikärry raskaiden kuormien kuljettamiseen. Metallinen dumper-lava tyhjentyy hydraulisesti kolmelle sivulle, ja 9 HP:n Honda GX270 -bensiinimoottori tuottaa voiman hydrostaattiselle voimansiirrolle.
Kuormankantokyky on tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudessa 500 kg. Telat, avustettu ohjaus ja hydraulinen lavan kippaus tukevat työskentelyä vaihtelevassa maastossa.
Tekniset pääominaisuudet
RAPTOR 6800 HDT:n rakenne ja käyttö

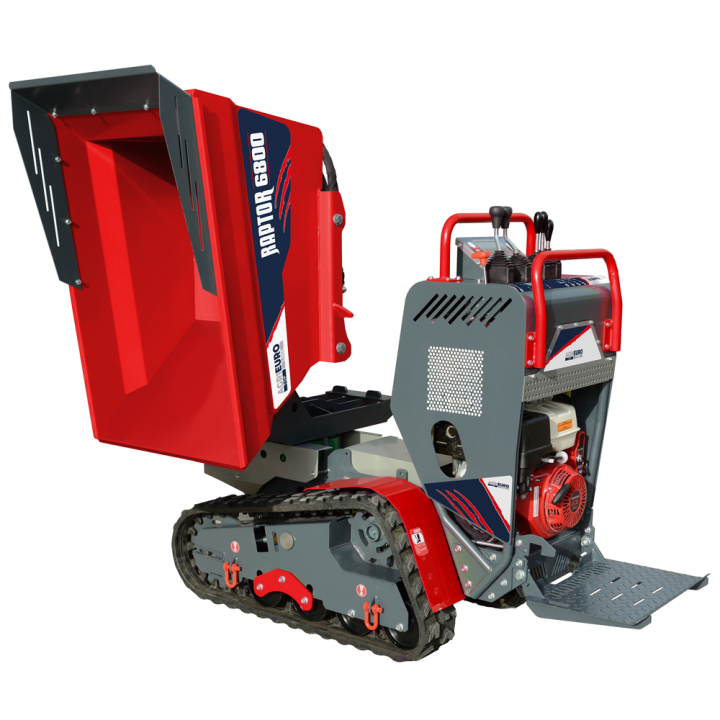

RAPTOR 6800 HDT on telaketjuilla liikkuva moottorikärry, jossa on hydraulisesti kallistuva dumper-lava ja kolmelle sivulle tapahtuva tyhjennys. Honda GX270 -moottorin manuaalinen vetokäynnistys tuottaa 9 HP:n nimellistehon.
Hydrostaattinen voimansiirto mahdollistaa etenemisnopeuden muuttamisen myös liikkeessä. Tela-alusta ja avustettu ohjaus helpottavat kuormien kuljettamista maastossa, jossa kaltevuus voi olla enintään 30 prosenttia.
- Enimmäiskantavuus tasaisella alustalla 700 kg
- Enimmäiskantavuus kaltevalla alustalla 500 kg
- Hydraulinen lavan kippaus
- Metallinen dumper-lava ja kolmelle sivulle tapahtuva tyhjennys
Runko on suunniteltu kevyeksi ja kestäväksi. Tela-alusta tukee vakautta myös raskaalla kuormalla ja kaltevalla maalla.
Koneet testataan tehtaalla, joten moottoriöljy ja vaihteistoöljy ovat valmiiksi oikealla tasolla ja polttoainesäiliössä on pieni määrä polttoainetta. Öljytasot on tarkistettava ennen käyttöä, ja öljynsuodattimeen on lisättävä öljyä, jos koneessa on öljykylpysuodatin. Käyttöohje on luettava ennen tarkastus- ja täyttötoimenpiteitä.
Tekninen rakenne ja turvallisuus
Alustan rakenne pitää painopisteen matalana, mikä tukee koneen vakautta erilaisilla alustoilla. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja maavara on 16 cm esteiden ylittämistä varten epätasaisessa maastossa.
Hydraulimoottorit ovat 200 cm³:n orbitaalimoottoreita. Hydraulijärjestelmässä on kolminkertainen hammaspyöräpumppu, jonka tuotot ovat 12 + 9 + 9 l/min nopeudella 3 000 rpm. Enimmäis- ja käyttöpaineet ovat 180 ja 150 bar, ja hydrauliöljysäiliön tilavuus on 16 l.
Turvallisuutta tukevat kaksi suoraan moottoriin laipoitettua OverCenter-venttiiliä. Ne pitävät koneen paikallaan pysäköitäessä kaltevalle alustalle ja rajoittavat nopeuden kasvua alamäessä.
- Telan leveys 200 mm
- Telan askel 72 mm
- Neljä telarullaa, joista kaksi on kallistuvia
- Enimmäiskaltevuus 30 % eli 17°
Hallintalaitteet
Hallintalaitteet on sijoitettu selkeään ja helppokäyttöiseen ohjauspaneeliin. Vivuilla hallitaan ajamista, nopeutta ja lavan toimintoja.
- 1: Käyttövivut
- 2: Hätäpysäytyskytkin koneen välitöntä pysäyttämistä varten
- 3: LCD-näyttö, vain 4.0-teollisuusversion yhteydessä
- 4: LED-valojen kytkin sähköstartillisissa malleissa
- 5: Puskulevyn käyttövipu malleissa, joissa puskulevy kuuluu varustukseen
- 6: Lavan kippausvipu
- 7: Kolmisuuntaisen tyhjennyksen vipu
- 8: Kahden nopeuden vipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 HDT |
|---|---|
| Tyyppi | Telaketjuvetoinen |
| Käyttövoima | Bensiinimoottori |
| Vetävä rakenne | Itsevetävä |
| Kantavuus tasaisella alustalla | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % (17°) |
| Lavatyyppi | Dumper |
| Lava | Metallinen |
| Lavan tyhjennys | Kolmisuuntainen |
| Lavan kippaus | Hydraulinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX270 |
| Moottorityyppi | 4-tahtinen |
| Iskutilavuus | 270 cm³ |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Moottorin rakenne | Yläpuolisilla venttiileillä |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Käynnistys | Vetokäynnistys |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston toiminta | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Ohjaus | Ohjausvivut |
Hydrauliikka ja varustelu
| Hydraulimäntä | Kyllä |
|---|---|
| Hydraulinen kippausjärjestelmä | Kyllä |
| Hydraulimoottorit | Orbitaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 rpm |
| Enimmäis- ja käyttöpaine | 180 / 150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |

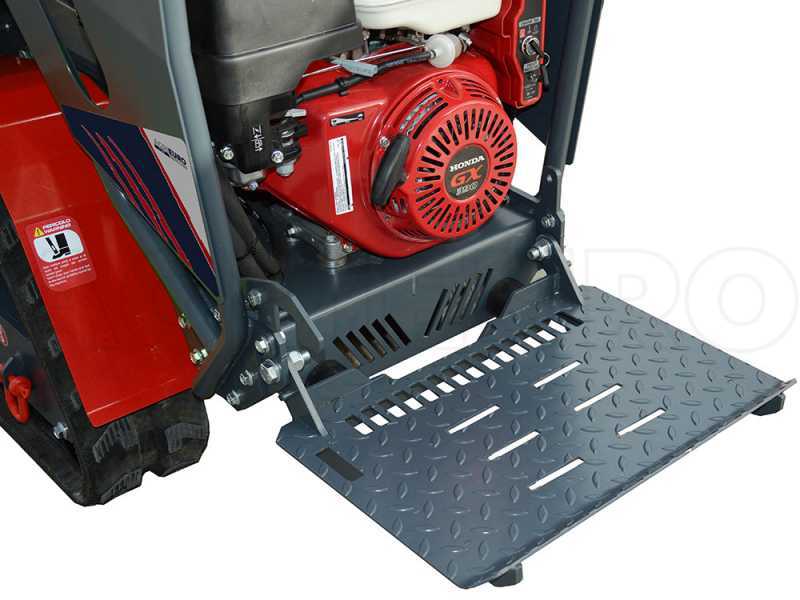

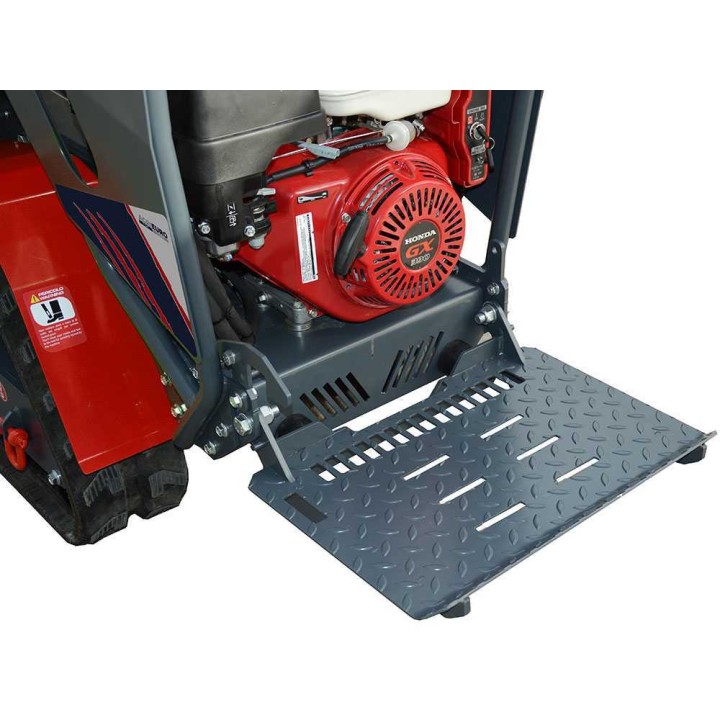

| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telat | Kyllä |
| Telan leveys | 200 mm |
| Telan askel | 72 mm |
| Telarullien määrä | 4, joista 2 kallistuvaa |
| Kaarimaiset ylilaidat | Ei |
Mitat ja toimitus

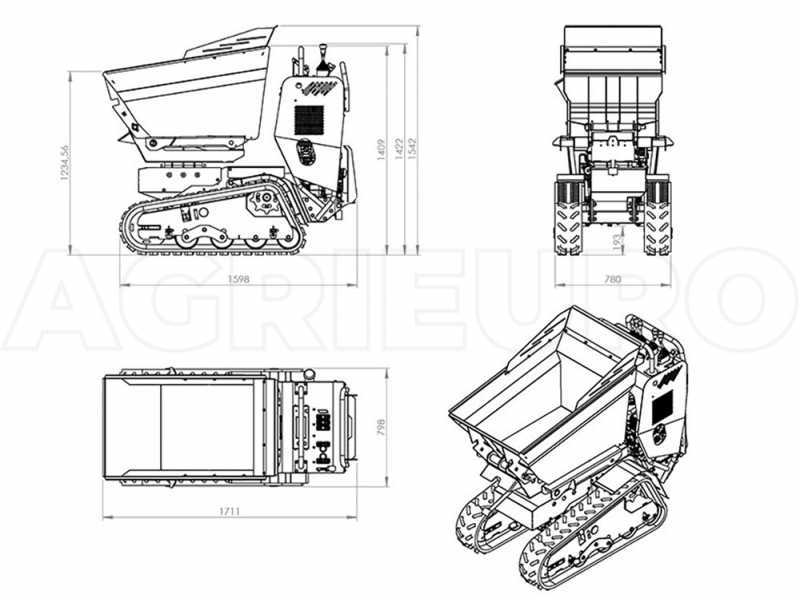

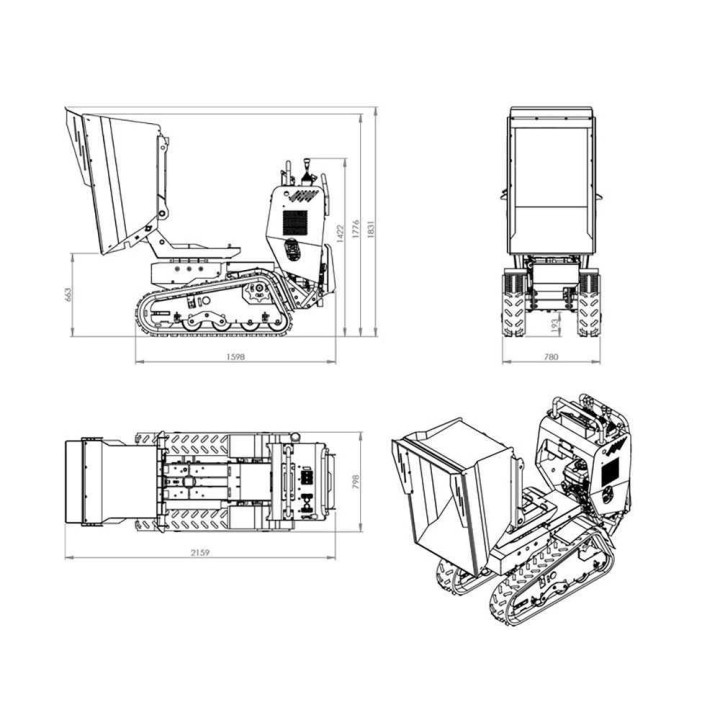

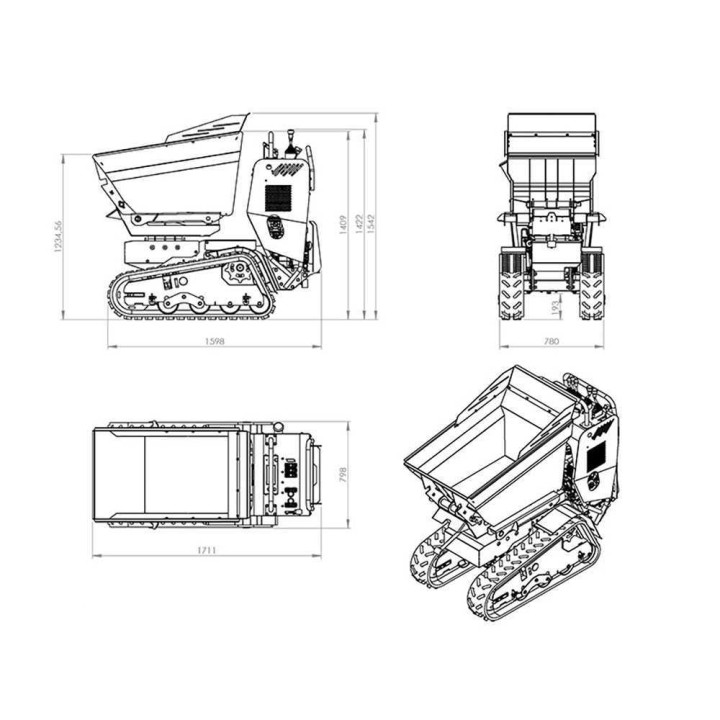

| Tuotteen mitat (pituus × leveys × korkeus) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 605 kg |
| Toimituspakkaus | Puulavalla |
| Kokoamisaika | 5 minuuttia |
| Puulava turvallista kuljetusta varten | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin kantaa?
Kantavuus on tasaisella alustalla enintään 700 kg ja kaltevalla alustalla enintään 500 kg. Enimmäiskaltevuus on 30 % (17°).
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm ja nettopaino 605 kg.
Millainen moottori kuljettimessa on?
Kuljettimessa on 4-tahtinen Honda GX270 -bensiinimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Moottori käynnistetään vetokäynnistyksellä, ja polttoainesäiliön tilavuus on 10 l.
Miten lavan tyhjennys toimii?
Metallinen dumper-lava tyhjennetään hydraulisesti kolmelle sivulle. Lavan kippausjärjestelmä on hydraulinen.
Millä nopeudella kuljetin liikkuu?
Hydrostaattinen voimansiirto mahdollistaa nopeudensäädön. Etenemisnopeus on 2,5–3,5 km/h.
