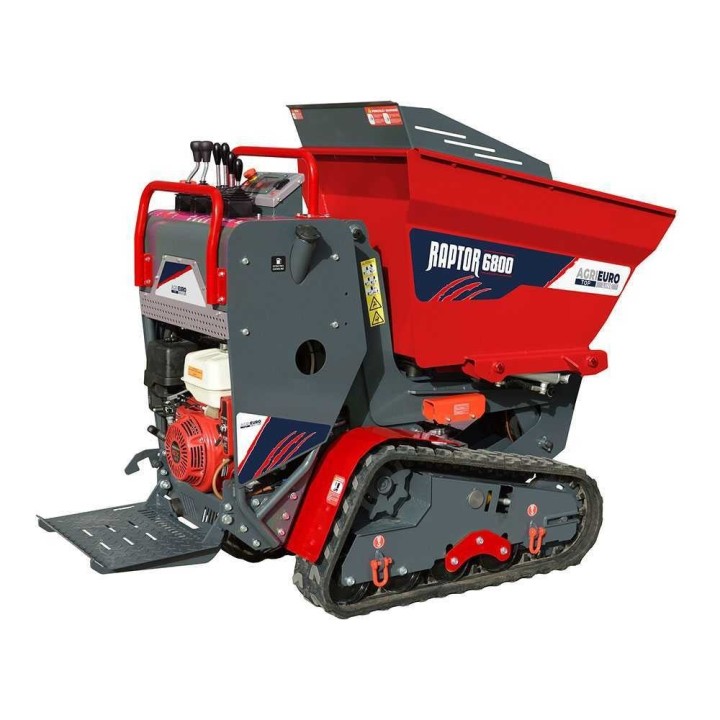

RAPTOR 6800 HEDT telaketjukuljetin, Honda GXe270, 9 HP, hydraulinen dumper-lava kuvat
RAPTOR 6800 HEDT telaketjukuljetin, Honda GXe270, 9 HP, hydraulinen dumper-lava
Telaketjuvetoinen RAPTOR 6800 HEDT kuljettaa enintään 700 kg kuormia, ja siinä on 9 HP Honda-moottori sekä hydraulisesti tyhjennettävä dumper-lava.
RAPTOR 6800 HEDT -telaketjukuljetin

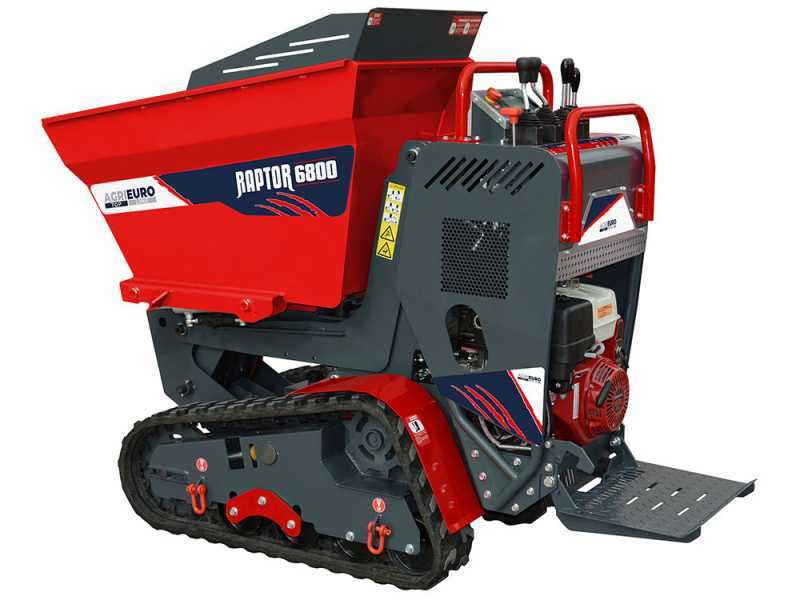

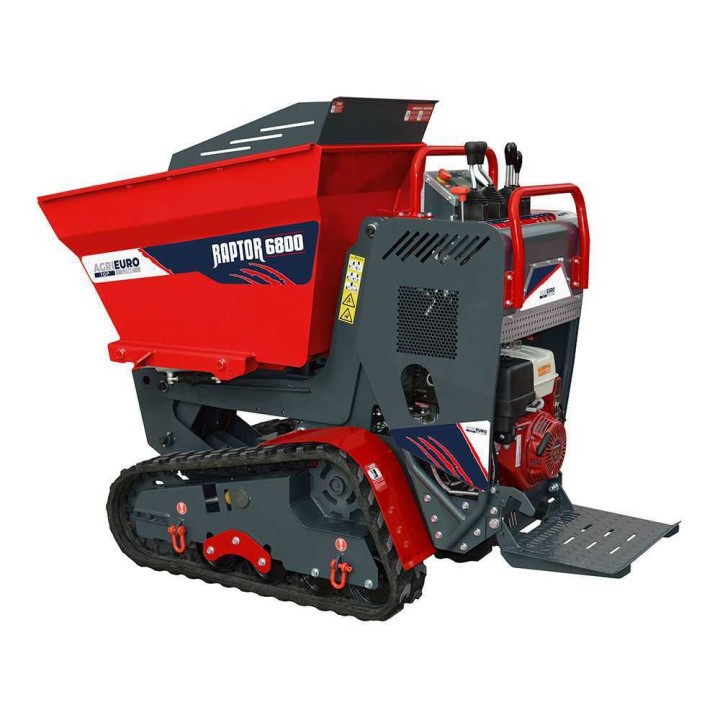

RAPTOR 6800 HEDT on telaketjuilla varustettu moottorikärry kuormien kuljettamiseen erilaisilla työmailla ja epätasaisessa maastossa. Metallinen dumper-lava voidaan tyhjentää hydraulisesti kolmelle sivulle, ja Honda GXe270 -moottorin nimellisteho on 9 HP.
Hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen ajon aikana. Kantavuus on tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudessa 500 kg. Telaketjut, kallistuvat rullat ja avustettu ohjaus tukevat koneen hallittavuutta kuormattuna.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus

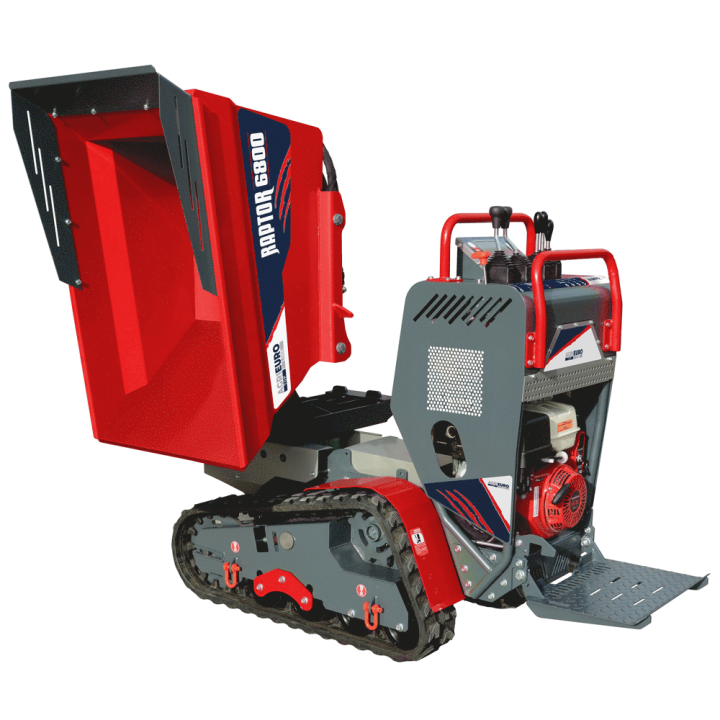

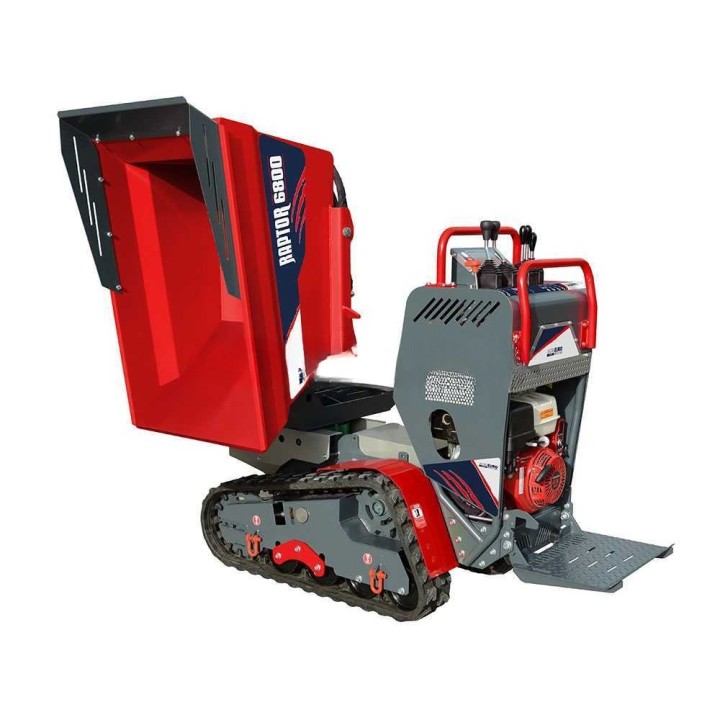

Telaketjuvetoinen RAPTOR 6800 HEDT on varustettu metallisella dumper-lavalla, hydraulisella kolmelle sivulle tyhjennyksellä ja Honda GXe270 -moottorilla. Hydraulinen lavan kallistus vähentää kuorman purkamiseen tarvittavaa käsivoimaa.
Hydrostaattinen vaihteisto mahdollistaa ajonopeuden muuttamisen myös liikkeessä. Hallinta tapahtuu vivuilla, joilla ohjataan telaketjuja, etenemisnopeutta ja lavaa.
- Kantavuus tasaisella alustalla enintään 700 kg
- Kantavuus kaltevalla, enintään 30 prosentin alustalla enintään 500 kg

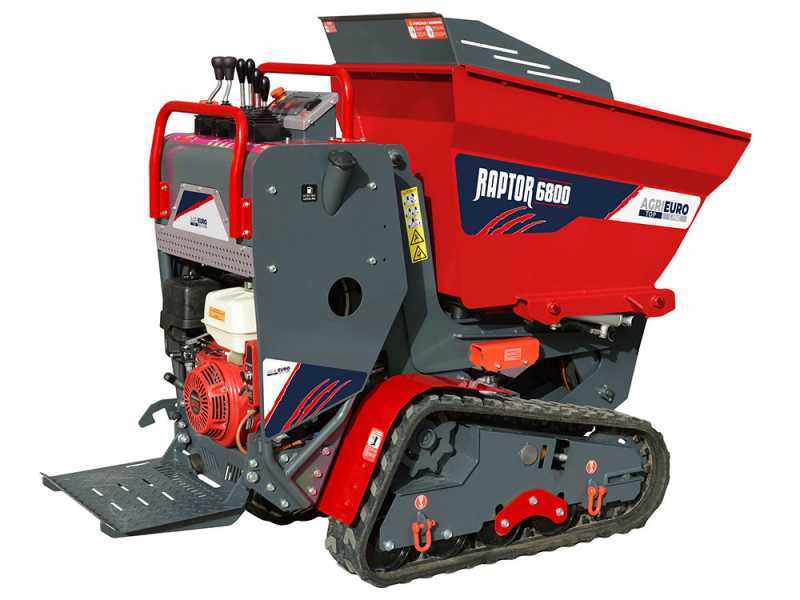

- Telaketjuvetoinen rakenne ja kallistuvat telarullat
- Teräsrunko, jonka materiaalin vähimmäispaksuus on 5 mm
Koneen maavara on 16 cm. Runko on suunniteltu matalalla painopisteellä, ja telaketjuissa on neljä rullaa, joista kaksi on kallistuvia.
Tekniset ominaisuudet
Koneessa on Honda GXe270 -bensiinimoottori, jonka nimellisteho on 9 HP ja iskutilavuus 270 cm³. Polttoainesäiliön tilavuus on 10 litraa, ja moottorissa on yläpuoliset venttiilit, automaattinen puristuksenpoisto sekä öljykylpyvoitelu.
Hydraulijärjestelmässä on kolme hammaspyöräpumppua. Pumppujen tuotto on 12 + 9 + 9 l/min nopeudella 3 000 r/min. Enimmäispaine on 180 bar ja työpaine 150 bar, ja hydrauliöljysäiliön tilavuus on 16 litraa.
- Hydraulimoottorit: orbitaalityyppiset, 200 cm³
- Hydrostaattinen voimansiirto
- Etenemisnopeus: 2,5–3,5 km/h
- Hydraulinen lavan kallistus ja kolmelle sivulle tyhjennys
- Telaketjun leveys 200 mm ja nousu 72 mm

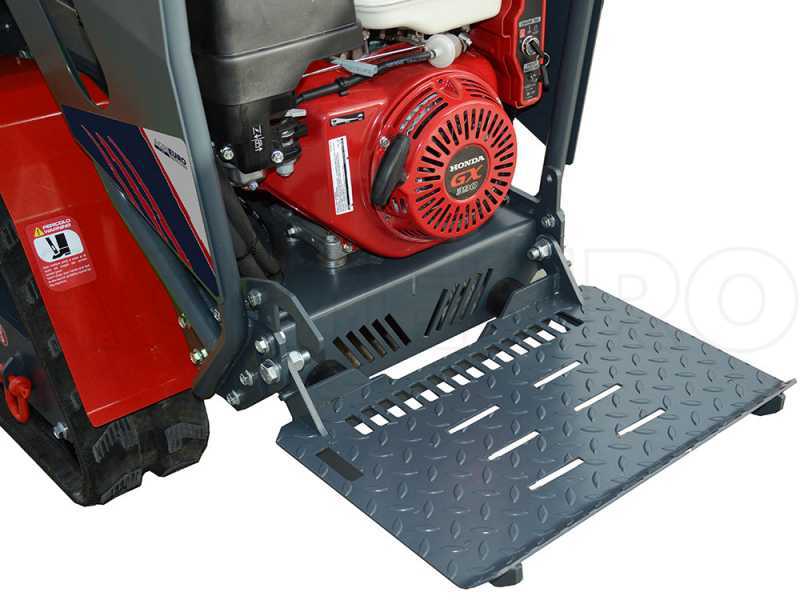

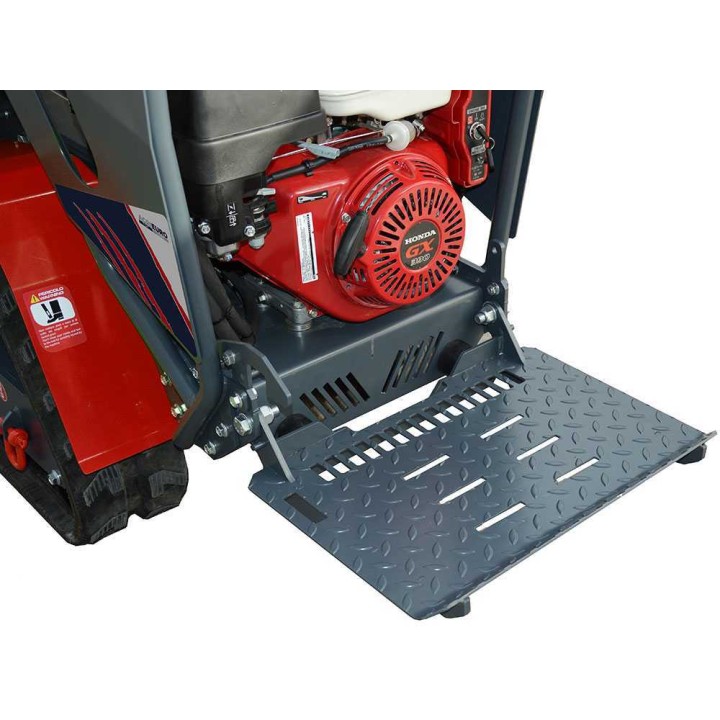

Enimmäiskaltevuus on 30 prosenttia eli 17 astetta. Kuljettajan astinlauta, avustettu ohjaus ja LED-valonheitin kuuluvat varustukseen.
Ohjauspaneeli ja hallintalaitteet
Hallintalaitteet on sijoitettu selkeään ja helposti hahmotettavaan ohjauspaneeliin. Vivuilla ohjataan ajamista, nopeutta, lavan kallistusta ja kolmelle sivulle tyhjennystä.
- 1: Käyttövivut
- 2: Hätäpysäytyskytkin koneen välitöntä pysäyttämistä varten
- 3: LCD-näyttö, vain 4.0-teollisuusversion yhteydessä
- 4: LED-valojen kytkin
- 5: Puskulevyn käyttövipu malliversioissa, joihin puskulevy kuuluu
- 6: Lavan kallistusvipu
- 7: Kolmelle sivulle tyhjennyksen vipu
- 8: Nopeudensäätövipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 HEDT |
|---|---|
| Tyyppi | Telaketjuvetoinen moottorikärry |
| Käyttövoima | Bensiini |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella | 700 kg |
| Kantavuus kaltevalla alustalla | 500 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lavan tyhjennys | Hydraulinen, kolmelle sivulle |
| Lava | Metallinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GXe270 |
| Moottorityyppi | 4-tahtimoottori |
| Iskutilavuus | 270 cm³ |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Polttoainejärjestelmä | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuksenpoisto | Automaattinen |
| Polttoainesäiliö | 10 l |
| Käynnistys | Sähköinen, avaimella |
| Moottorin valmistusmaa | Japani |
Voimansiirto ja hydraulijärjestelmä
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekanismi | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Hallinta | Käyttövivut |
| Hydraulimoottorit | Orbitaaliset, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Pumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 r/min |
| Enimmäispaine | 180 bar |
| Työpaine | 150 bar |
| Hydrauliöljysäiliö | 16 l |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Kaarimaiset lisälaidat | Ei |
| Hydraulinen kippisarja | Kyllä |
| Kuljettajan astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telaketjut | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaketjun nousu | 72 mm |
| Telarullien määrä | 4, joista 2 kallistuvia |
| LED-valonheitin | Kyllä |
Mitat, paino ja toimitus

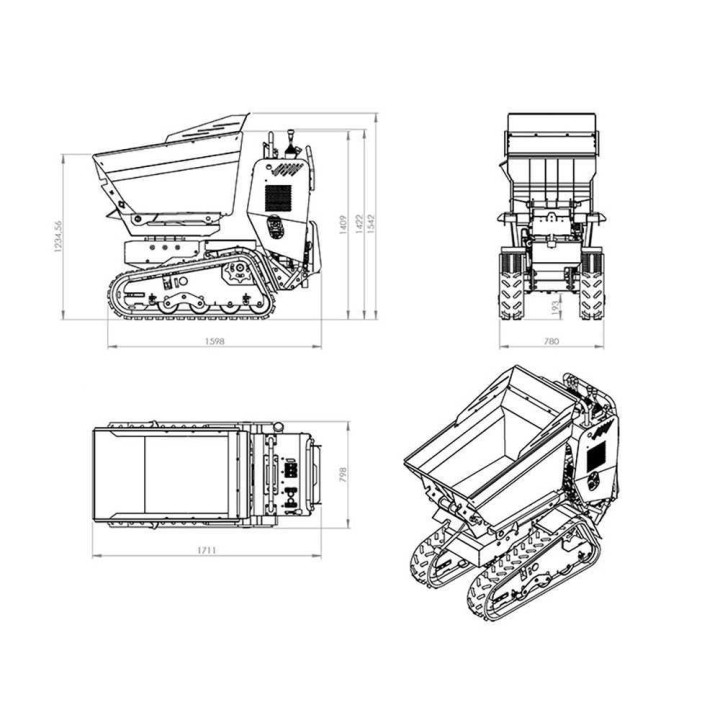

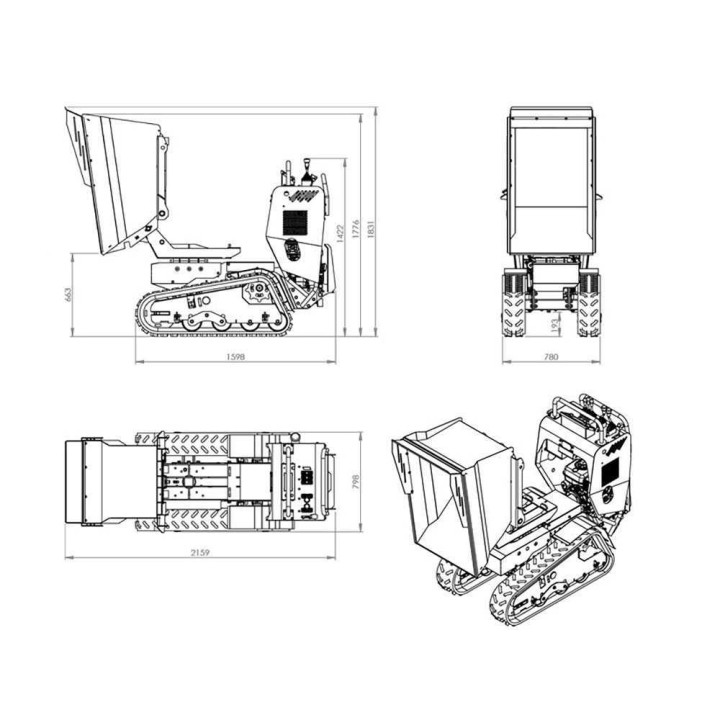

| Tuotteen mitat (p × l × k) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 605 kg |
| Pakkaus | Kuormalavalla |
| Toimitustapa | Puinen kuormalava |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman RAPTOR 6800 HEDT voi kuljettaa?
Kantavuus tasaisella alustalla on enintään 700 kg. Enintään 30 prosentin eli 17° kaltevalla alustalla kantavuus on enintään 500 kg.
Miten kuorma puretaan lavalta?
Metallinen dumper-lava kallistuu hydraulisesti, ja kuorma voidaan tyhjentää kolmelle sivulle. Lavalla on hydraulinen kippisarja ja hydraulisylinteri.
Millainen moottori ja käynnistys laitteessa on?
Laitteessa on Honda GXe270 -bensiinimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Moottori on 4-tahtimoottori, ja käynnistys tapahtuu sähköisesti avaimella.
Miten ajonopeutta säädetään?
Hydrostaattinen vaihteisto mahdollistaa nopeuden säätämisen ajon aikana. Etenemisnopeus on 2,5–3,5 km/h, ja hallinta tapahtuu käyttövivuilla.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm (p × l × k), ja nettopaino on 605 kg.
Toimitetaanko tuote valmiiksi koottuna?
Tuote toimitetaan valmiiksi koottuna puisella kuormalavalla.
