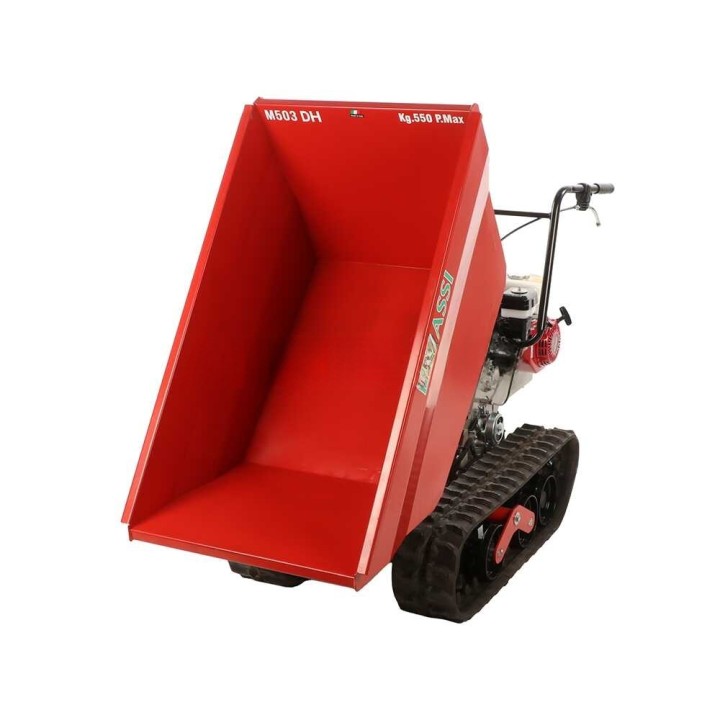

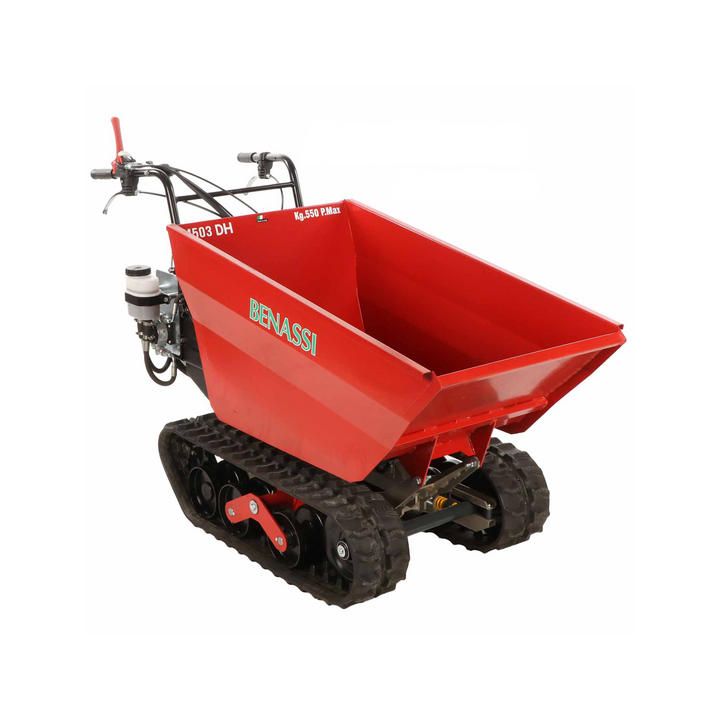

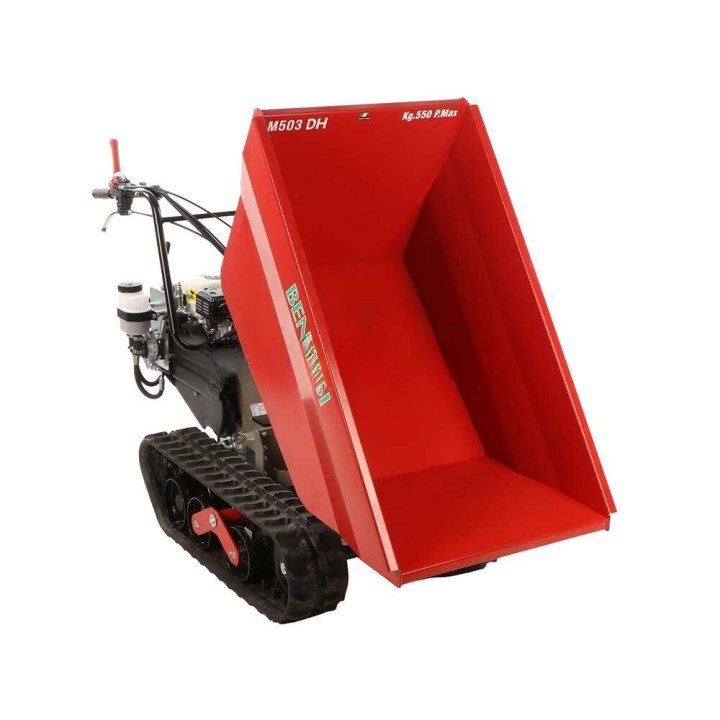

Benassi M503DH telaketjullinen moottorikuljetin, Honda GX160, 550 kg, hydraulinen dumper-lava kuvat
Benassi M503DH telaketjullinen moottorikuljetin, Honda GX160, 550 kg, hydraulinen dumper-lava

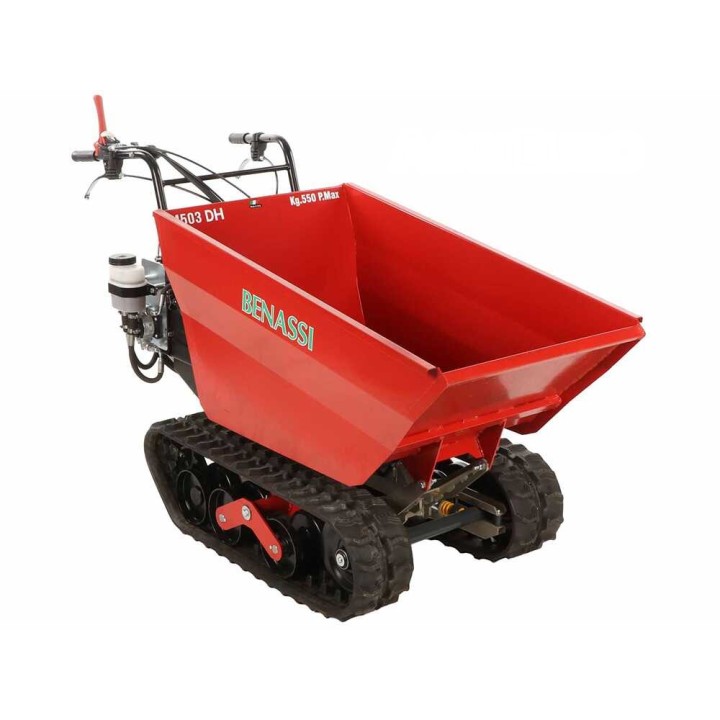

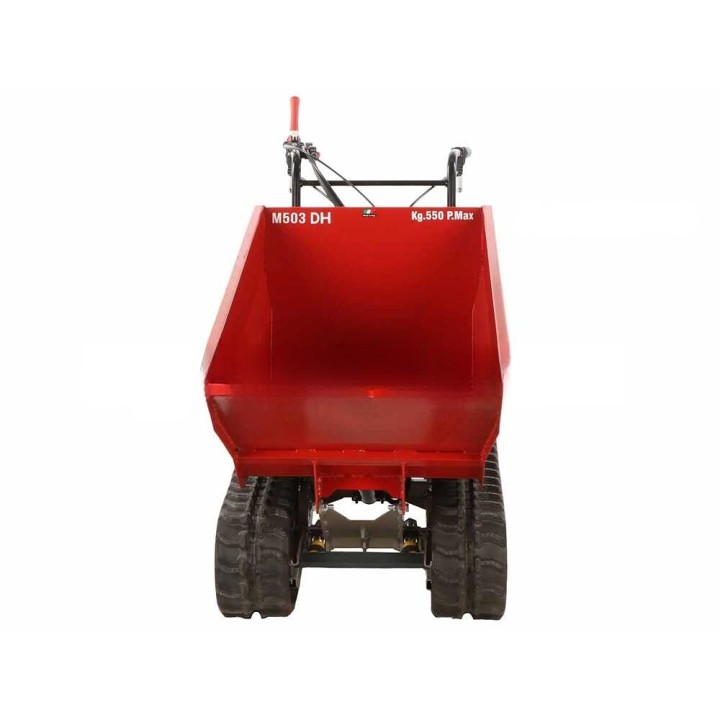

Telaketjullinen Benassi M503DH -moottorikuljetin 550 kg:n kantavuudella, Honda GX160 -moottorilla ja hydraulisesti kipattavalla dumper-lavalla.
Benassi M503DH -telaketjullinen moottorikuljetin
Benassi M503DH on bensiinikäyttöinen telaketjullinen moottorikuljetin maa- ja kiviaineksen, rakennusmateriaalien sekä muiden irtotavaroiden siirtämiseen maataloudessa, rakentamisessa ja metsätöissä. Teräksinen dumper-lava kantaa enintään 550 kg:n kuorman ja hydraulinen kallistus helpottaa tyhjentämistä.
Honda GX160 -nelitahtimoottorin iskutilavuus on 163 cm³ ja nimellisteho 5,5 HP. Telaketjurakenne, kumitelat ja 3+1-vaihteinen mekaaninen vaihteisto soveltuvat myös kalteville ja epätasaisille pinnoille. Säädettävät ohjaimet, avustettu ohjaus ja seisontajarrut tukevat hallittua käyttöä.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
M503DH on kompakti telaketjullinen moottorikuljetin irtotavaroiden kuljettamiseen maatalous-, rakennus- ja metsätöissä. Teräksinen dumper-lava soveltuu esimerkiksi hiekan, soran ja rakennusjätteen siirtämiseen.

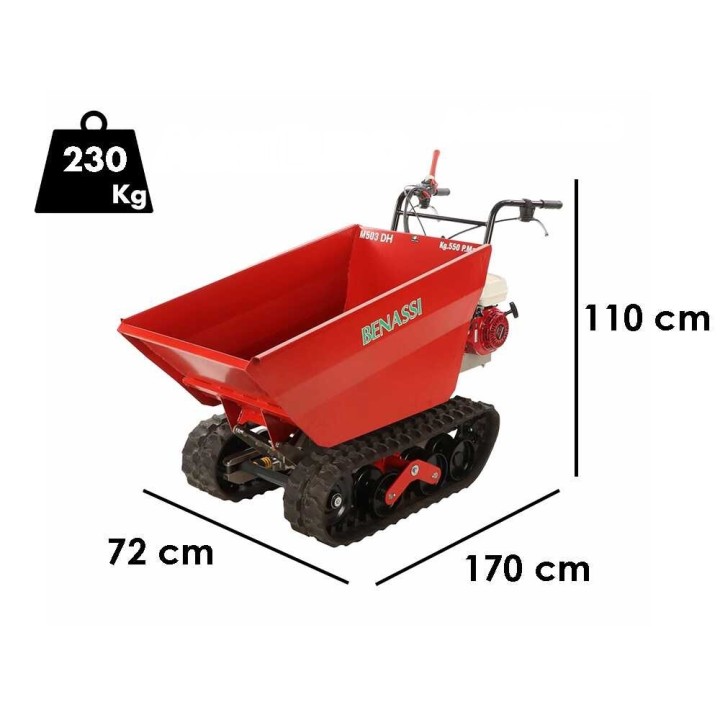

Vetävät kumitelat helpottavat liikkumista mudassa, soralla ja irtomaan päällä. Koneen kokonaismitat ovat 170 × 72 × 110 cm ja nettopaino 230 kg.
- Teräksinen dumper-lava enintään 550 kg:n kuormalle
- Hydraulinen lavan kippaus
- 3 eteenpäin vievää vaihdetta ja 1 peruutusvaihde
- Kumitelat ja avustettu ohjaus

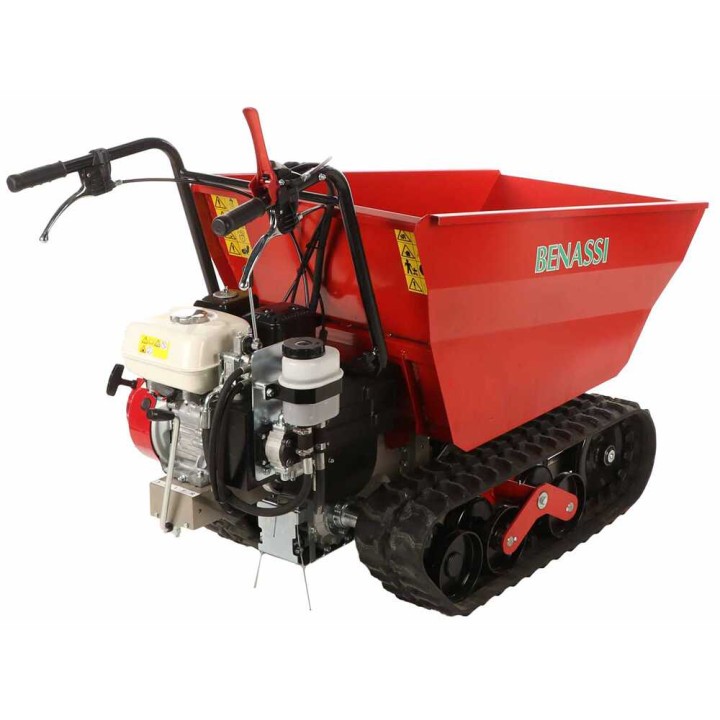

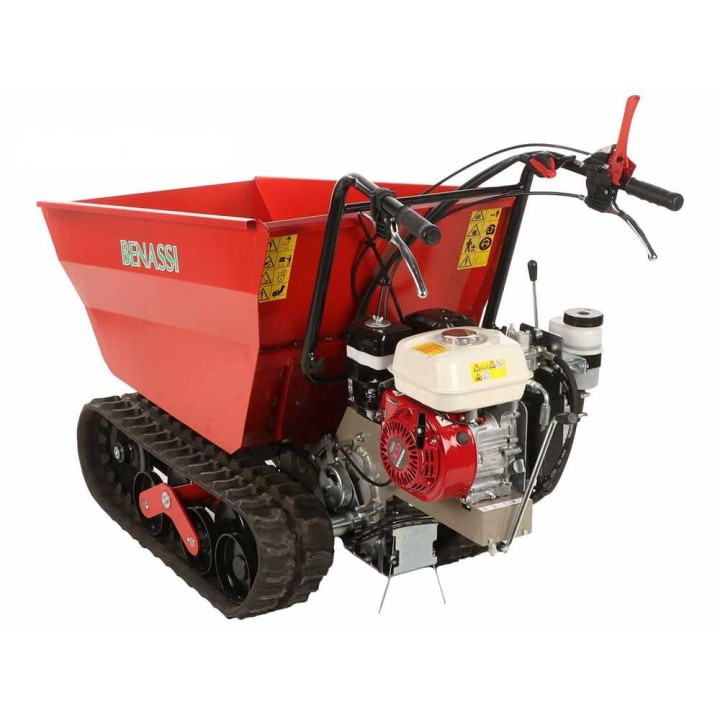

Honda GX160 -moottori
Honda GX160 on yksisylinterinen 4-tahtimoottori, jossa on OHV-venttiilikoneisto. Iskutilavuus on 163 cm³, polttoaineena bensiini ja nimellisteho 5,5 HP. Moottorin ilmoitettu todellinen teho on 4,8 HP kierrosluvulla 3 600 rpm.
Moottorissa on automaattinen dekompressio, öljykylpyvoitelu ja 3,1 litran polttoainesäiliö. Moottori toimitetaan ilman öljyä, joten öljymäärä on tarkistettava ja öljy lisättävä ennen käynnistystä käyttöohjeen mukaisesti.
Vaihteisto, jarrut ja voimansiirto
Mekaanisessa vaihteistossa on kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Vaihteisto on suojattu paksulla rakenteella, joka suojaa sitä maassa olevilta kiviltä ja muilta esineiltä.
Voimansiirto yhdistää hihnan ja öljykylvyssä toimivat hammaspyörät. Ohjaus tapahtuu vaikuttamalla yksittäiseen telaan ja katkaisemalla sen pyörintä. Seisontajarrut kytkeytyvät automaattisesti, kun hallintalaitteet vapautetaan. Voimansiirron maavara on 16 cm.
Vaihteiston öljymäärä toimitetaan täytettynä, mutta öljytasot on tarkistettava aina ennen käynnistystä käyttö- ja huolto-ohjeiden mukaisesti.

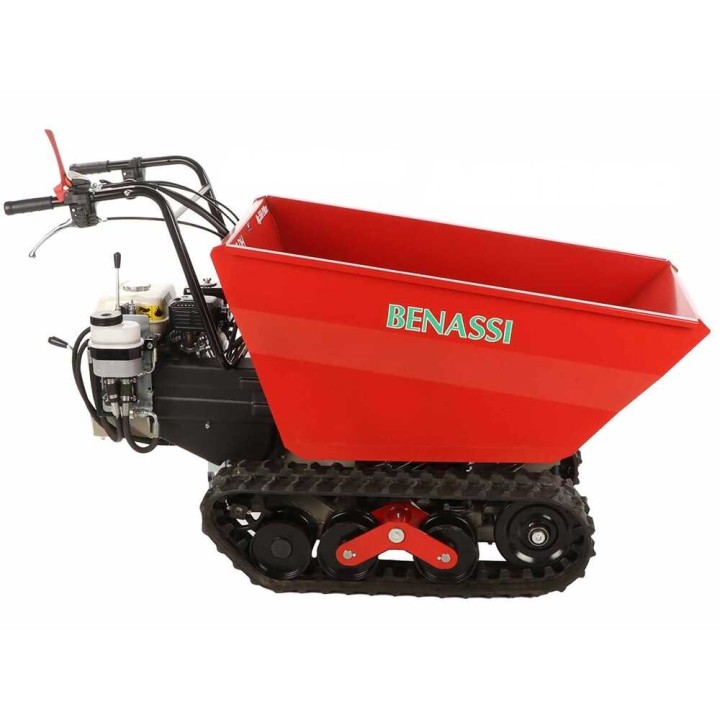

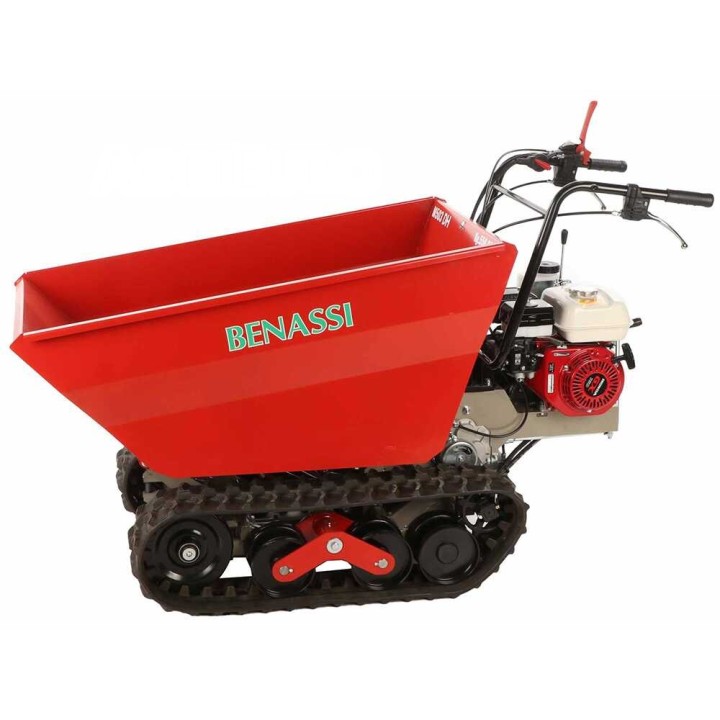

Telat ja korkea telarunko
Kääntyvät kumitelat mukautuvat maaston esteisiin. Keskimmäiset telarullat liikkuvat esteen mukaan ja auttavat säilyttämään yhteyden maahan. Telan 180 mm:n leveys, kuvioitu kulutuspinta ja neljä rullaa tukevat pitoa epätasaisilla ja liukkailla pinnoilla.
Telassa on 60 mm:n jako ja 37 hammasta. Korkearunkoinen rakenne sekä telan takapään terävämpi nousukulma helpottavat reunojen, kynnysten ja portaiden ylittämistä. Telan kireyttä säädetään jousikuormitteisella kiristimellä.
Runko
Runko on valmistettu paksuseinäisestä teräsprofiilista. Rakenne vähentää tärinää ja melua, ja matala painopiste tukee vakautta työskentelyn aikana. Moottorin ja voimansiirron sijoittelu helpottaa huoltotoimia.
Rungon paksuus on 4 mm. Telan kiristystä säädetään kiristysjousilla.

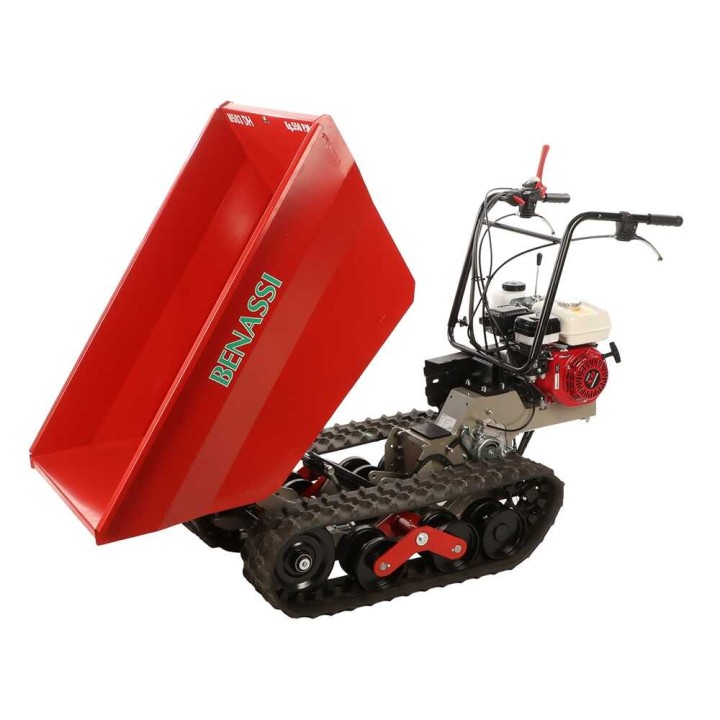

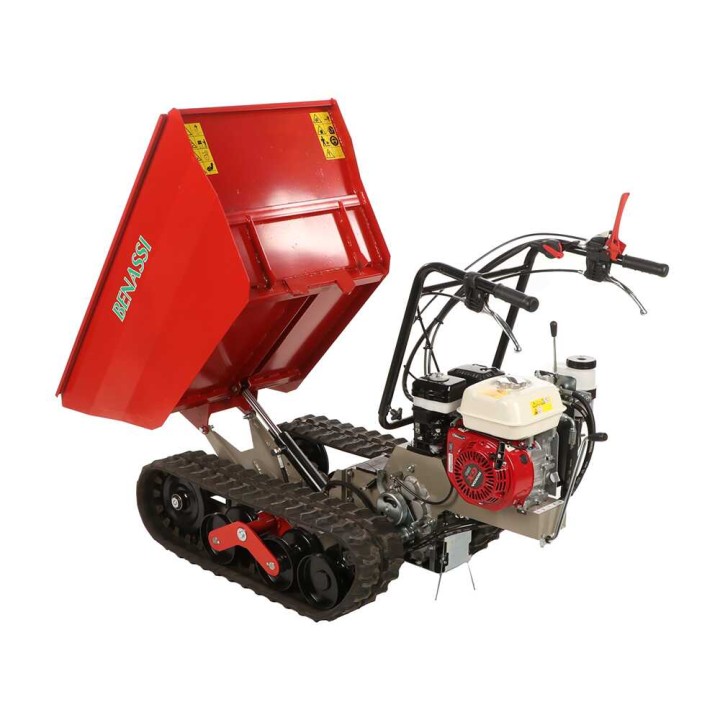

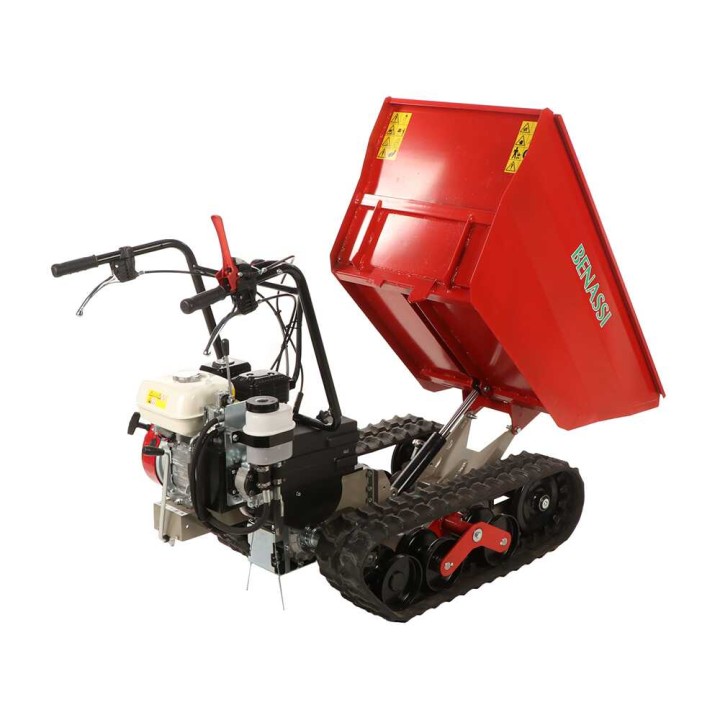

Hydraulisesti kipattava dumper-lava
Teräksinen lava on vahvistettu alapinnan putkipalkeilla. Täyshitsattu ja reiätön rakenne on tiivis, joten lavalla voidaan kuljettaa myös runsaasti nestettä sisältäviä materiaaleja. Kuormatila on lähellä maata, mikä helpottaa lastaamista ja pitää painopisteen matalana.
Hydraulinen kippaus toimii hallintalaitteiden yhteydessä olevalla vivulla. Rungon alle sijoitettu hydraulisylinteri helpottaa lavan nostamista ja pitää lavan kippiasennossa. Lavan mitat ovat 1 200 × 680 × 560 mm, purkukorkeus 80 cm ja kantavuus 550 kg.
Hydraulinen nostopiiri
Hydraulipiiri nostaa lavan hallintalaitteiden vivuilla. Kokonaisuuteen kuuluvat hydraulipumppu, pumpun öljysäiliö, käytännöllisellä käyttövivulla varustettu jakoventtiili sekä hydraulisylinteri.

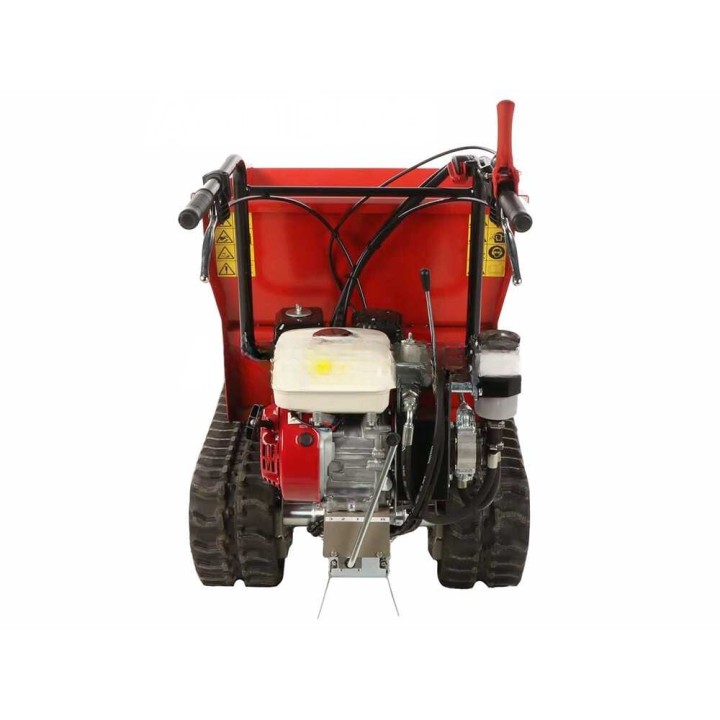

Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti ja suunniteltu tarkkaan ohjaukseen. Ohjaus tapahtuu kahdella alemmalla vivulla, joista toinen vaikuttaa oikeaan ja toinen vasempaan telaan. Vivun osittainen käyttö mahdollistaa asteittaiset käännökset.
Hallintalaitteisiin kuuluvat myös liikkeen kytkentävipu, kaasuvipu, virrankatkaisin, lavan kippausvipu ja vaihdevipu. Turvajarru mahdollistaa koneen nopean pysäyttämisen.
- Liikkeen kytkentävipu: suuri punainen käyttövipu
- Oikea ja vasen ohjausvipu: telojen erillinen ohjaus
- Kaasuvipu ja virrankatkaisin: moottorin hallinta
- Kippausvipu: hydraulisen lavanoston käyttö
- Vaihdevipu: 3 eteenpäin vievän vaihteen ja peruutusvaihteen valinta
Toimitukseen sisältyy
Moottorikuljetin toimitetaan valmiiksi koottuna alkuperäispakkauksessa lavalla.
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Avainsarja säätöä ja kokoonpanoa varten
Tekniset tiedot
Yleiset tiedot
| Malli | M503DH |
|---|---|
| Rakenne | Korkearunkoinen telakone |
| Vetotapa | Vetävä |
| Kantavuus | 550 kg |
| Enimmäiskaltevuus | 35 % |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX160 |
| Tyyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 163 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 5,5 HP |
| Todellinen teho | 4,8 HP, 3 600 rpm |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Öljytilavuus | 0,6 l |
| Suurin kierrosluku | 3 600 rpm |
| Vääntömomentti | 10,3 Nm / 1,05 kgfm / 2 500 rpm |
| Kulutus | 1,4 l/h, 3 000 rpm |
| Kuivapaino | 15,1 kg |
| Käynnistys | Narukäynnistys |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirto | Hihna ja öljykylvyssä toimivat hammaspyörät |
| Eteenpäin vievät vaihteet | 3 |
| Peruutusvaihde | 1 |
| Vaihteet | 3+1 |
| Etenemisnopeus | Enintään 2,4 km/h |
| Peruutusnopeus | Enintään 1,0 km/h |
| Käyttö | Vaihdevivulla |
| Seisontajarrut | Kyllä |
Lava ja varustelu
| Lavan tyyppi | Dumper |
|---|---|
| Lavan materiaali | Metalli |
| Lavan kippaus | Hydraulinen |
| Lavan mitat | 120 × 68 × 56 cm |
| Purkukorkeus | 80 cm |
| Hydraulisylinteri | Kyllä |
| Hydraulinen kippauslaite | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kääntyvät telat | Kyllä |
| Telan leveys | 180 mm |
| Telarullien määrä | 4 |
| Telan jako | 60 mm |
| Telan hampaat | 37 |
| Kumipäällysteinen pehmeä kahva | Kyllä |
Mitat ja pakkaus
| Tuotteen mitat (P × L × K) | 170 × 72 × 110 cm |
|---|---|
| Nettopaino | 230 kg |
| Pakkaus | Lavalla |
| Pakkausmitat (P × L × K) | 172 × 83 × 118 cm |
| Bruttopaino pakkauksessa | 249 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoonpanotila | Valmiiksi koottu |
Toimitukseen sisältyvät varusteet
| 4-tahtimoottorin öljypullot | 2 kpl |
|---|---|
| Käyttöohje | Kyllä |
| Avainsarja säätöön ja kokoonpanoon | Kyllä |
| Alkuperäinen pakkaus lavalla | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin kantaa?
Teräksisen dumper-lavan kantavuus on enintään 550 kg.
Mitkä ovat kuljettimen kokonaismitat ja paino?
Tuotteen mitat ovat 170 × 72 × 110 cm ja nettopaino 230 kg.
Millainen moottori kuljettimessa on?
Kuljettimessa on bensiinikäyttöinen yksisylinterinen Honda GX160 -nelitahtimoottori. Iskutilavuus on 163 cm³ ja nimellisteho 5,5 HP.
Miten lava tyhjennetään?
Lava kipataan hydraulisesti hallintalaitteiden yhteydessä olevalla vivulla. Purkukorkeus on 80 cm.
Millainen vaihteisto ja etenemisnopeus kuljettimessa on?
Mekaanisessa vaihteistossa on 3 eteenpäin vievää vaihdetta ja 1 peruutusvaihde. Etenemisnopeus on enintään 2,4 km/h ja peruutusnopeus enintään 1,0 km/h.
Toimitetaanko kuljetin valmiiksi koottuna?
Kuljetin toimitetaan valmiiksi koottuna alkuperäispakkauksessa lavalla. Toimitukseen sisältyvät käyttöohje, avainsarja säätöön ja kokoonpanoon sekä 2 kpl 4-tahtimoottorin öljypulloja.
