RAPTOR 6800 HD telaketjukuljetuskärry, Honda GX270, 9 HP, 700 kg kuvat
RAPTOR 6800 HD telaketjukuljetuskärry, Honda GX270, 9 HP, 700 kg

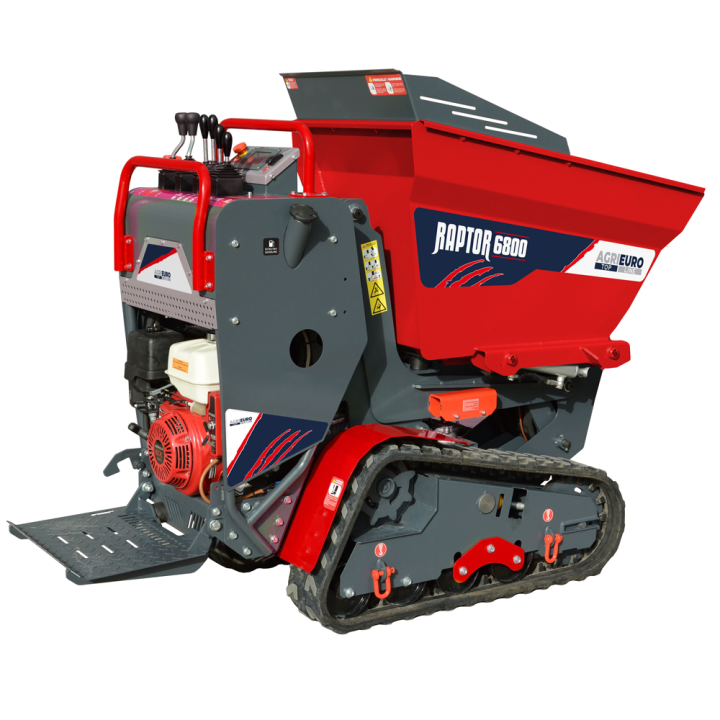

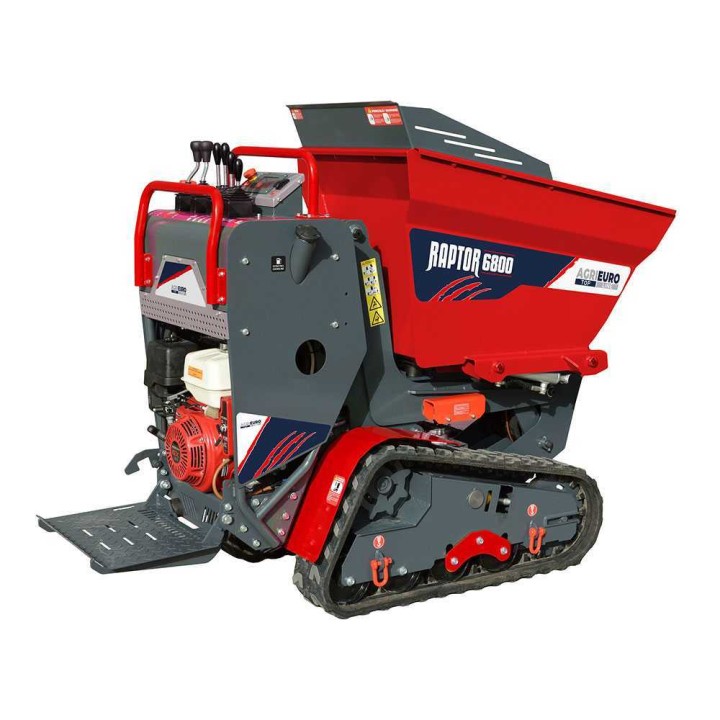

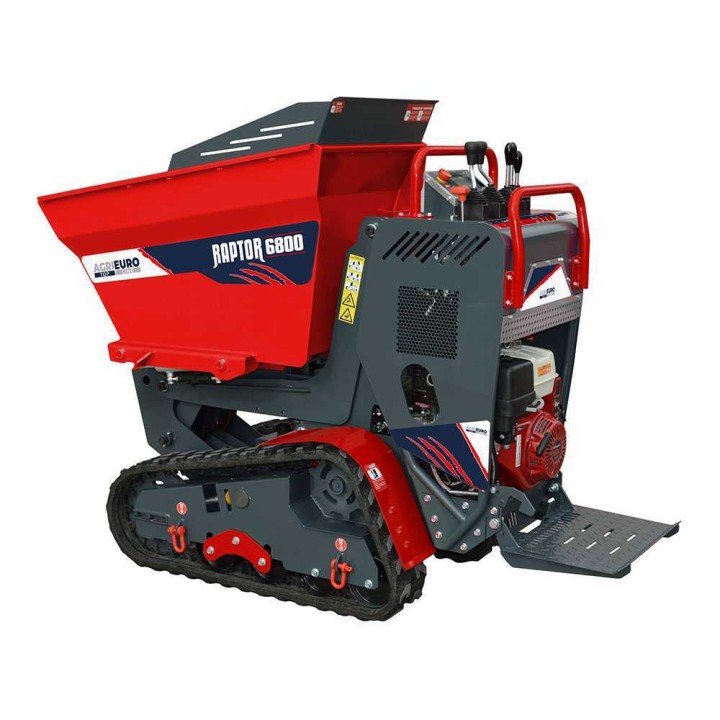

Telaketjuilla liikkuva RAPTOR 6800 HD -kuljetuskärry hydraulisella dumper-lavalla, Honda GX270 -moottorilla ja 700 kg:n kantavuudella.
Telaketjukuljetuskärry raskaisiin kuljetuksiin
RAPTOR 6800 HD on telaketjuilla liikkuva moottorikärry, jossa on hydraulisesti kallistuva dumper-lava ja eteen tapahtuva tyhjennys. Honda GX270 -nelitahtimoottori tuottaa 9 HP:n nimellistehon, ja hydrostaattinen voimansiirto mahdollistaa nopeuden säätämisen ajon aikana.
Kantavuus on tasaisella alustalla enintään 700 kg ja kaltevalla, korkeintaan 30 prosentin rinteellä 500 kg. Telaketjut, avustettu ohjaus ja korkea 16 cm maavara tukevat käyttöä epätasaisessa maastossa.
Tekniset pääominaisuudet
RAPTOR 6800 HD -telaketjukärry
RAPTOR 6800 HD on varustettu hydraulisesti kallistuvalla dumper-lavalla ja etutyhjennyksellä. Honda GX270 -moottorin käsikäynnistys ja 9 HP:n nimellisteho tarjoavat voimaa kuormien siirtämiseen.
Hydrostaattisen vaihteiston ansiosta etenemisnopeutta voidaan muuttaa myös liikkeen aikana. Kantavuus on tasaisella alustalla enintään 700 kg ja enintään 30 prosentin kaltevuudella 500 kg.
Hydraulinen lavan kallistus vähentää kuorman tyhjentämiseen tarvittavaa nostotyötä. Telaketjuveto, avustettu ohjaus ja tukeva mutta kevyeksi suunniteltu runko helpottavat käyttöä raskailla kuormilla ja epätasaisessa maastossa.
Koneet on testattu tehtaalla. Moottoriöljy ja vaihteistoöljy ovat täyttötasolla, ja polttoainesäiliössä on pieni määrä polttoainetta. Ennen käyttöä moottoriöljyn määrä tulee tarkistaa, ja öljykylpysuodattimeen on lisättävä öljyä, jos sellainen on käytössä. Käyttöohje on luettava ennen tarkastuksia ja öljyn lisäystä.
Rakenne ja tekniset ominaisuudet
Alavaunu on suunniteltu matalalla painopisteellä vakauden säilyttämiseksi. Hiiliteräksestä valmistetun rungon vähimmäispaksuus on 5 mm, ja 16 cm:n maavara helpottaa esteiden ylittämistä epätasaisella alustalla.
Hydrostaattinen voimansiirto käyttää hydraulisia, 200 cm³:n orbitiaalimoottoreita ja kolminkertaista hammaspyöräpumppua. Telaketjujen leveys on 200 mm, askel 72 mm ja teloissa on neljä rullaa, joista kaksi on kallistuvia.
- Moottori: Honda GX270, 9 HP, 270 cm³
- Polttoainesäiliö: 10 litraa bensiiniä
- Käynnistys: käsikäynnistys
- Voimansiirto: hydrostaattinen
- Etenemisnopeus: 2,5–3,5 km/h
- Hydraulipumpun tuotto: 12 + 9 + 9 l/min nopeudella 3 000 r/min
- Enimmäis- ja käyttöpaine: 180/150 bar
- Hydrauliöljysäiliö: 16 litraa
Koneen enimmäiskaltevuus on 30 % eli 17°. Kantavuus on tasaisella alustalla 700 kg ja rinteessä 500 kg.
Ohjauspaneeli ja hallintalaitteet
Hallintalaitteet on sijoitettu selkeästi ja niiden käyttö perustuu vipuihin. Paneelissa ovat koneen ajon, lavan kallistuksen ja moottorin nopeuden hallintaan liittyvät säätimet.
- 1: Käyttövivut
- 2: Hätäkatkaisin välitöntä pysäytystä varten
- 3: LCD-näyttö vain teollisuus 4.0 -versiossa
- 4: LED-valojen kytkin sähköstartillisissa malleissa
- 5: Kauhan käyttövipu kauhalla varustetuissa malleissa
- 6: Lavan kallistusvipu
- 7: Korkean tai kolmelle sivulle tapahtuvan tyhjennyksen vipu kyseisellä ominaisuudella varustetuissa malleissa
- 8: Nopeuden valintavipu
- 9: Moottorin kaasuvipu
- 10: Tukikahva
- 11: 10 litran polttoainesäiliö
Tekniset tiedot
Yleiset tiedot
| Malli | RAPTOR 6800 HD |
|---|---|
| Rakenne | Telaketjut, korkea alusta |
| Käyttövoima | Bensiini |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella alustalla | 700 kg |
| Kantavuus rinteessä | 500 kg |
| Enimmäiskaltevuus | 30 % eli 17° |
| Lavatyyppi | Dumper |
| Lava | Metallinen |
| Lavan tyhjennys | Eteen |
| Lavan kallistus | Hydraulinen |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX270 |
| Moottorityyppi | 4-tahtimoottori |
| Iskutilavuus | 270 cm³ |
| Nimellisteho | 9 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Polttoainesäiliön tilavuus | 10 l |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Hydrostaattinen |
|---|---|
| Vaihteiston mekanismi | Hydraulinen |
| Nopeudensäätö | Kyllä |
| Etenemisnopeus | 2,5–3,5 km/h |
| Ohjaus | Hallintavivut |
| Käynnistys | Käsikäynnistys vetonarulla |
Varustelu
| Hydraulisylinteri | Kyllä |
|---|---|
| Kaarevat laidan korotukset | Ei |
| Hydraulinen kallistussarja | Kyllä |
| Käyttäjän astinlauta | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telat | Kyllä |
| Telaketjun leveys | 200 mm |
| Telaketjun askel | 72 mm |
| Telarullien määrä | 4, joista 2 kallistuvia |
| Hydraulimoottorit | Orbitiaalimoottorit, 200 cm³ |
| Hydraulipumput | Kolminkertainen hammaspyöräpumppu |
| Hydraulipumpun tuotto | 12 + 9 + 9 l/min nopeudella 3 000 r/min |
| Enimmäispaine / käyttöpaine | 180/150 bar |
| Hydrauliöljysäiliön tilavuus | 16 l |
Pakkaus ja mitat

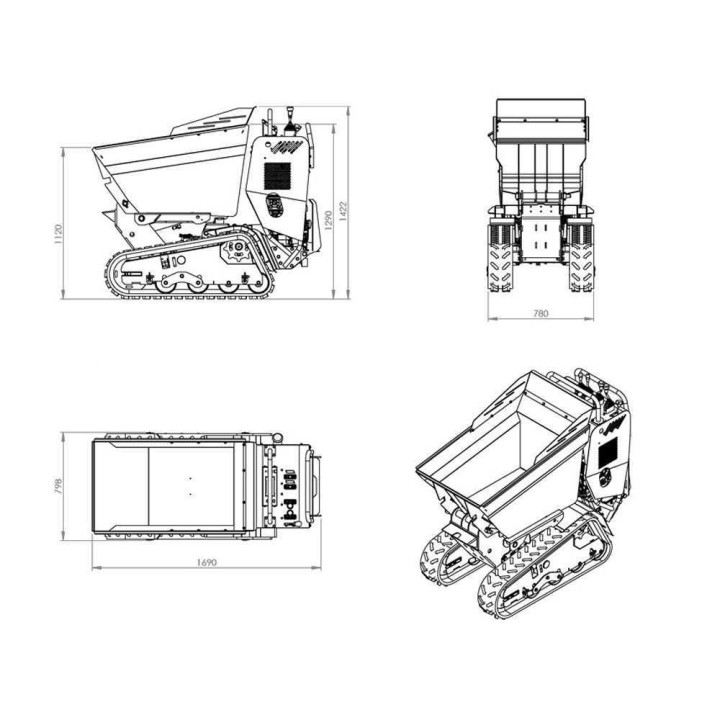

| Tuotteen mitat (P × L × K) | 160 × 140 × 80 cm |
|---|---|
| Nettopaino | 525 kg |
| Pakkaus | Kuormalavalla |
| Arvioitu kokoamisaika | 5 minuuttia |
| Kuljetusalusta | Puinen kuormalava |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kärry voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 700 kg ja rinteessä enintään 500 kg. Enimmäiskaltevuus on 30 % eli 17°.
Mitkä ovat telaketjukärryn mitat ja paino?
Tuotteen mitat ovat 160 × 140 × 80 cm (P × L × K), ja nettopaino on 525 kg. Telaketjun leveys on 200 mm ja maavara 16 cm.
Millainen moottori ja käyttövoima kärryssä on?
Kärryssä on Hondan GX270-nelitahtimoottori, jonka iskutilavuus on 270 cm³ ja nimellisteho 9 HP. Käyttövoima on bensiini, polttoainesäiliön tilavuus 10 l ja käynnistys tapahtuu käsikäynnistyksellä vetonarulla.
Miten lava tyhjennetään?
Metallinen dumper-lava kallistuu hydraulisesti, ja lavan tyhjennys tapahtuu eteen. Lavan kallistusta hallitaan ohjauspaneelin vivulla.
Miten tuote toimitetaan ja paljonko kokoamiseen on varattu aikaa?
Tuote toimitetaan puisella kuormalavalla. Arvioitu kokoamisaika on 5 minuuttia.
