RANGER M570-E telaketjusiirtovaunu, Honda GX200, 6,5 HP, sähköinen käynnistys kuvat
RANGER M570-E telaketjusiirtovaunu, Honda GX200, 6,5 HP, sähköinen käynnistys
Telaketjuilla varustettu RANGER M570-E -siirtovaunu Honda GX200 -moottorilla, sähköisellä käynnistyksellä ja 500 kg:n kantavuudella.

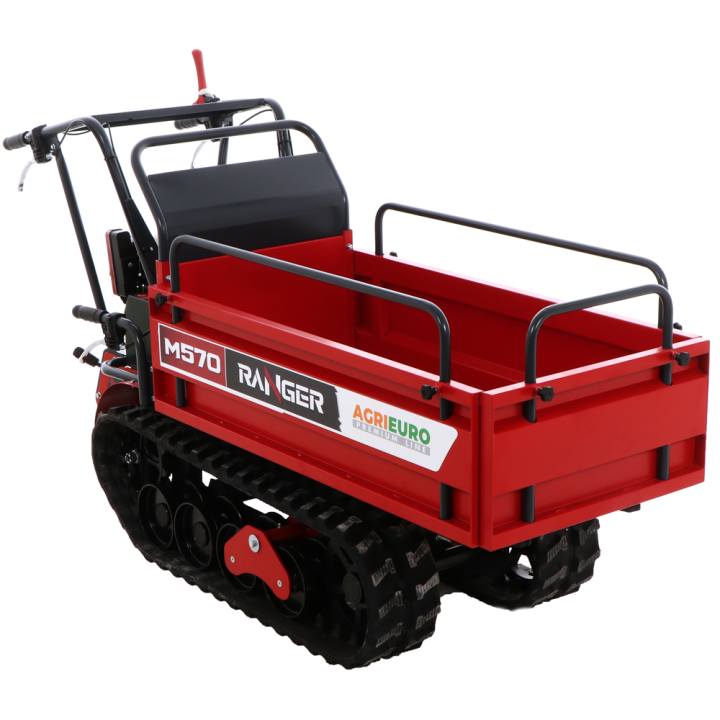

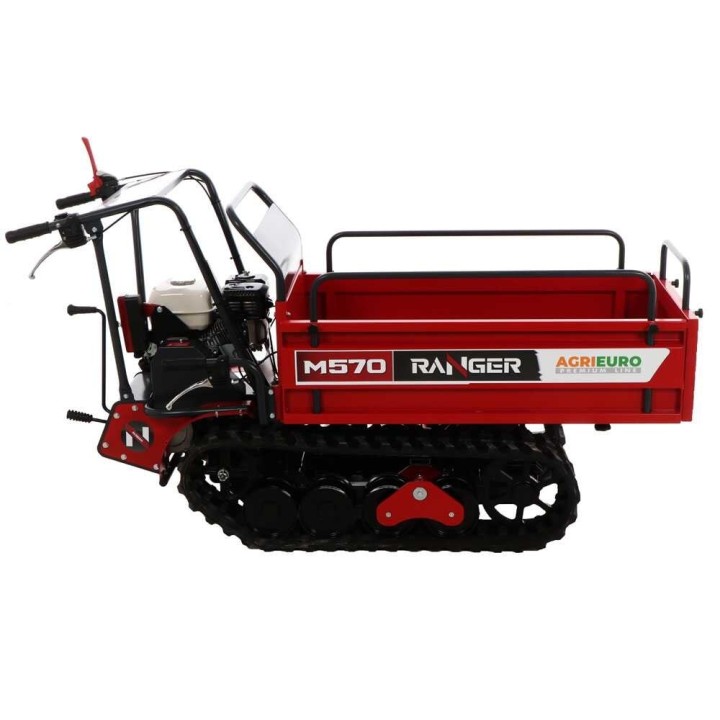

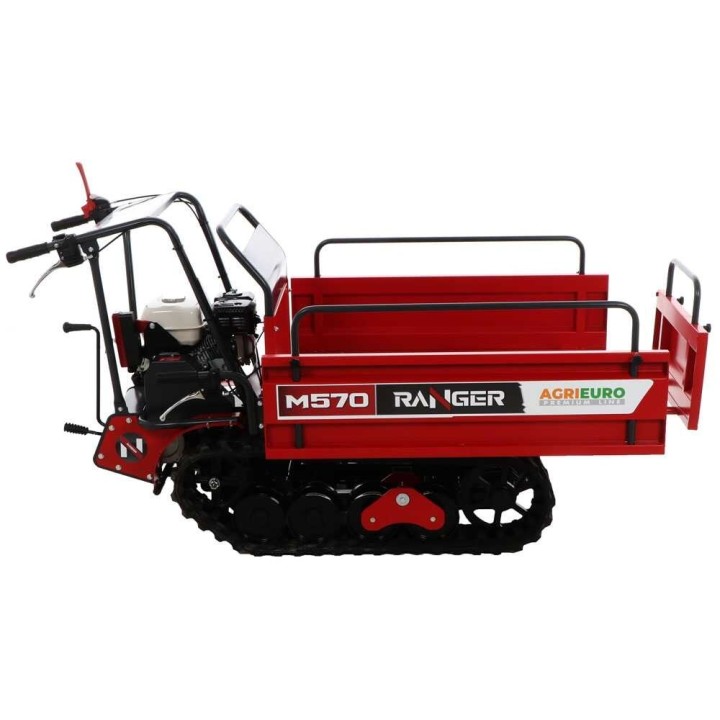

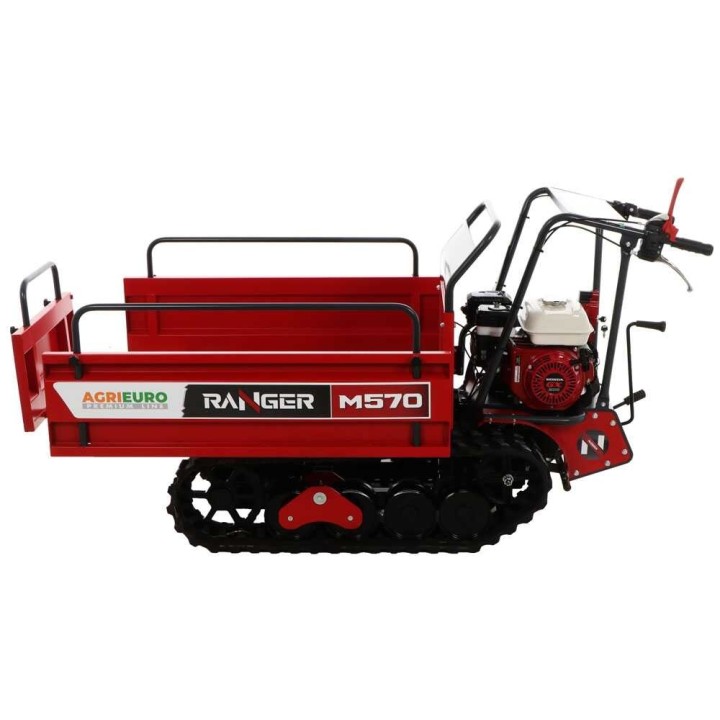

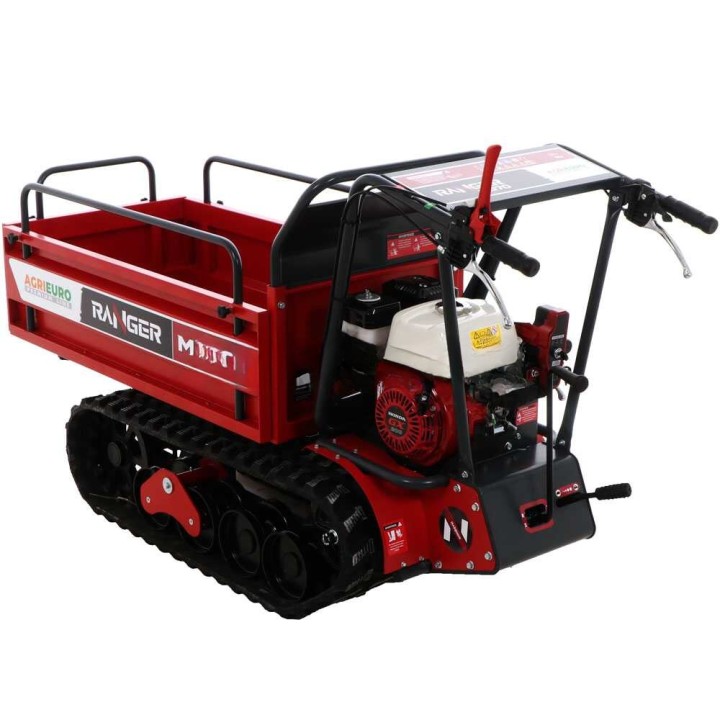

RANGER M570-E -telaketjusiirtovaunu
RANGER M570-E on telaketjuilla varustettu siirtovaunu raskaiden kuormien kuljettamiseen. Honda GX200 -bensiinimoottorin teho on 6,5 HP, ja sähköinen käynnistys helpottaa käyttöönottoa. Kuormakapasiteetti on tasaisella alustalla enintään 500 kg.
Telaketjurakenne, korkea alusta ja kallistuvat telat tukevat etenemistä epätasaisessa maastossa. Jatkettava lava, irrotettavat korokelaidat sekä kuuden eteenpäin- ja kahden peruutusvaihteen vaihteisto lisäävät käyttömahdollisuuksia.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
RANGER M570-E on vankkarakenteinen telaketjusiirtovaunu, joka on tarkoitettu kuormien kuljettamiseen myös kaltevilla ja epätasaisilla alustoilla. Telaketjut lisäävät vakautta kuormitettuna, ja teräsrunko on suunniteltu raskaaseen käyttöön.
Tasaisella alustalla kantavuus on enintään 500 kg. Enintään 30 asteen kaltevuudessa ilmoitettu kantavuus on 350 kg. Jatkettava lava ja irrotettavat korokelaidat mahdollistavat kuljetustilan mukauttamisen kuorman mukaan.
Honda GX200 -moottori
Siirtovaunussa on Honda GX200 -bensiinimoottori, jossa on yksisylinterinen 4-tahtirakenne, OHV-venttiilikoneisto ja 196 cm³:n iskutilavuus. Nimellisteho on 6,5 HP ja polttoainesäiliön tilavuus 3,1 l.
- Automaattinen dekompressio
- Öljykylpyvoitelu
- Alumiininen sylinteri
- Sähköinen käynnistys sekä narukäynnistys
Moottorin voiteluöljyn määrä ja suodattimen öljytys on tarkistettava käyttöohjeen mukaisesti ennen käyttöä.
Vaihteisto, jarrut ja voimansiirto
Mekaaninen vaihteisto tarjoaa kuusi eteenpäin- ja kaksi peruutusvaihdetta. Nopeusalue voidaan valita hitaaksi tai nopeaksi, joten voimansiirtoa voi sovittaa tasaisille osuuksille ja epätasaisempaan maastoon.
Seisontajarrut kytkeytyvät automaattisesti, kun hallintalaitteet vapautetaan. Voimansiirto mahdollistaa ohjaamisen vaikuttamalla yksittäiseen telaketjuun ja pysäyttämällä sen pyörinnän. Voimansiirron maavara on 144 mm.
Kallistuvat telaketjut
Kallistuvissa telaketjuissa keskimmäiset telapyörät liikkuvat esteiden mukaan. Rakenne auttaa pitämään telat kosketuksessa maahan ja tukee etenemistä epätasaisilla pinnoilla, portaissa ja matalien esteiden yli.
Telaketjun leveys on 180 mm, pituus 114 cm ja korkeus 32 cm. Koneen ilmoitettu maavara alimmasta kohdasta mitattuna on 12 cm. Telajärjestelmässä on joustavat telapyörät.

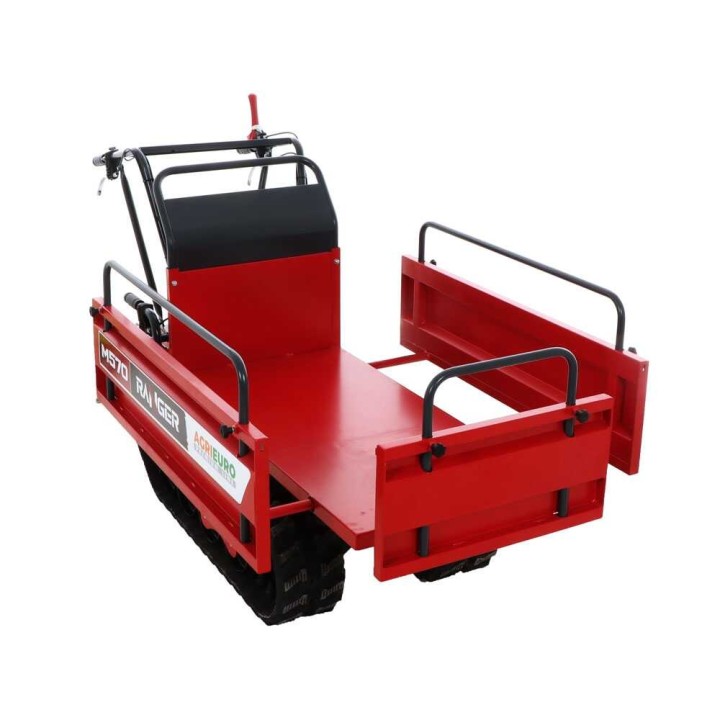

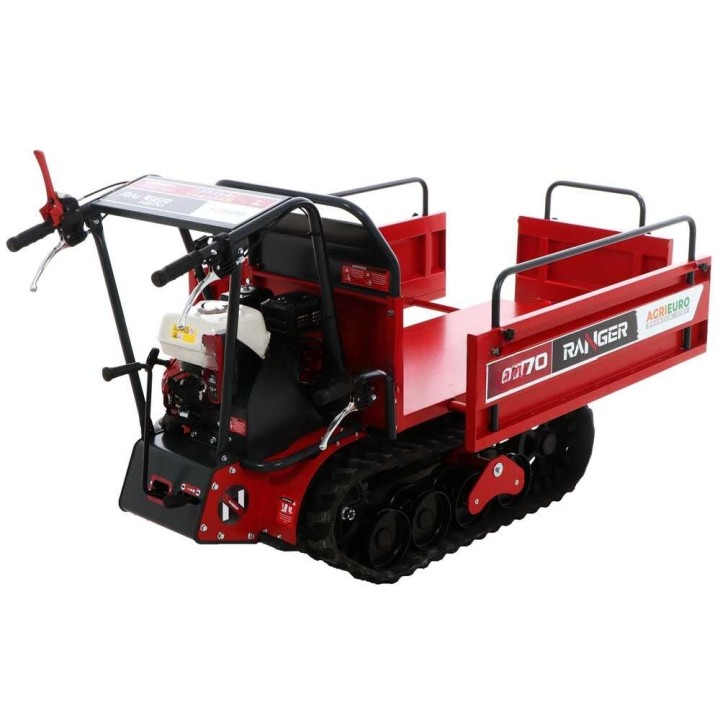

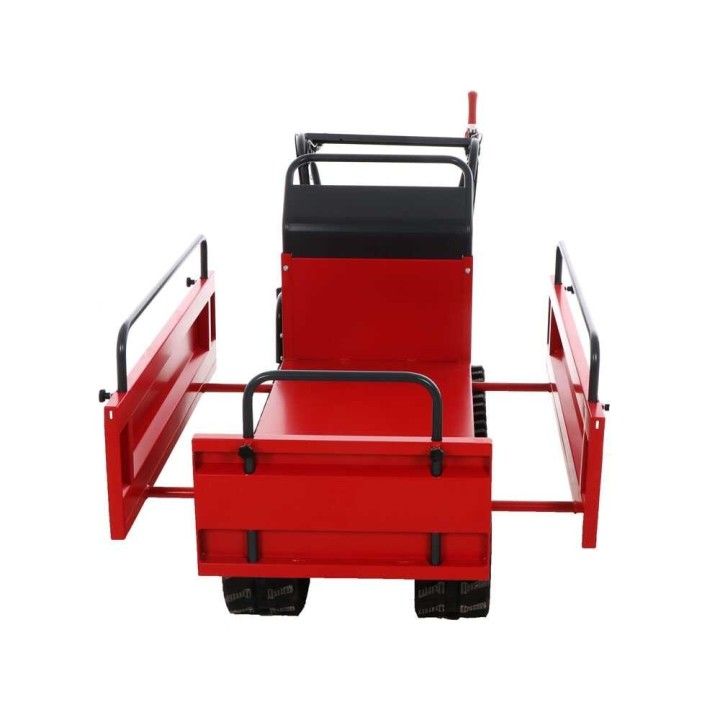

Jatkettava ja kipattava lava

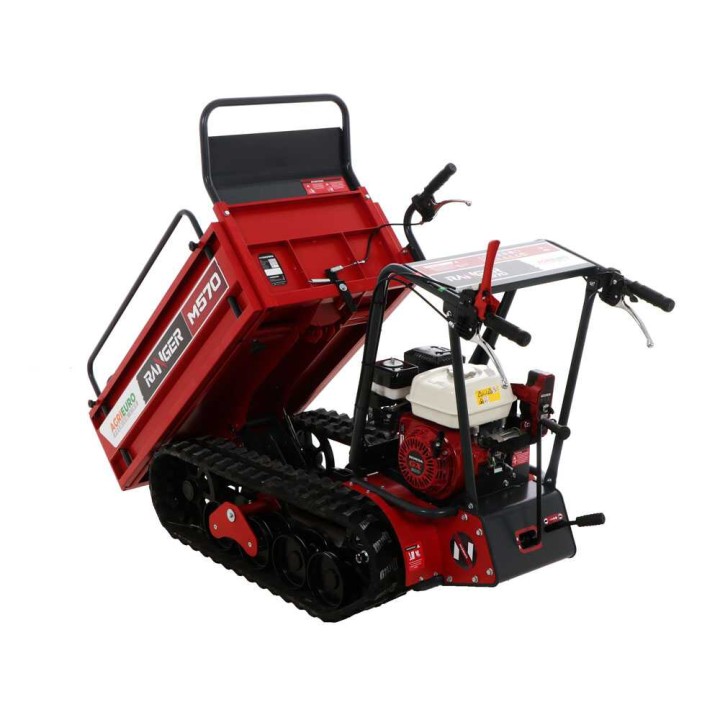

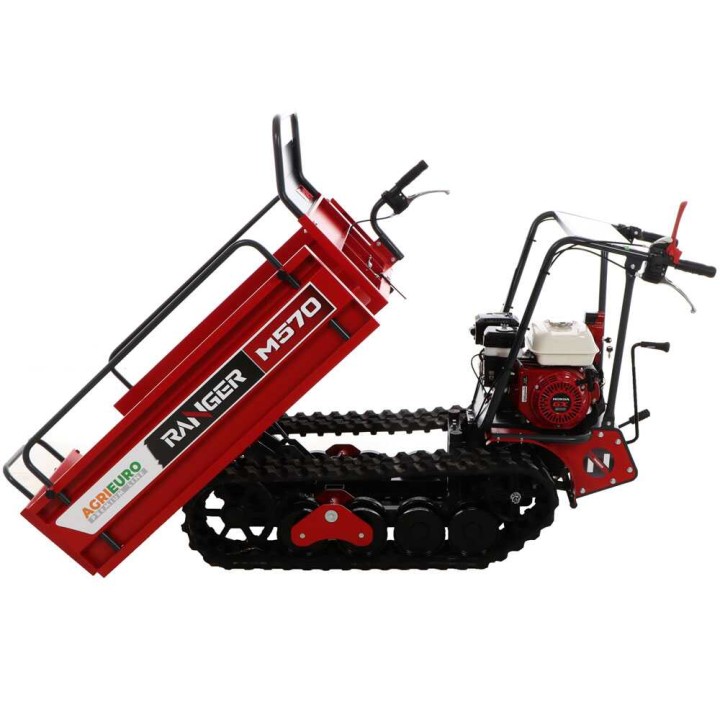

Teräksinen lava on vahvistettu putkimaisilla poikkituilla. Lavan pohja on lähellä maata, mikä helpottaa kuormaamista ja purkamista. Mekaaninen kippaus aktivoidaan sivulla olevalla vapautusvivulla, ja kaasujousi avustaa raskaan kuorman kippaamista sekä pitää lavan käännetyssä asennossa.

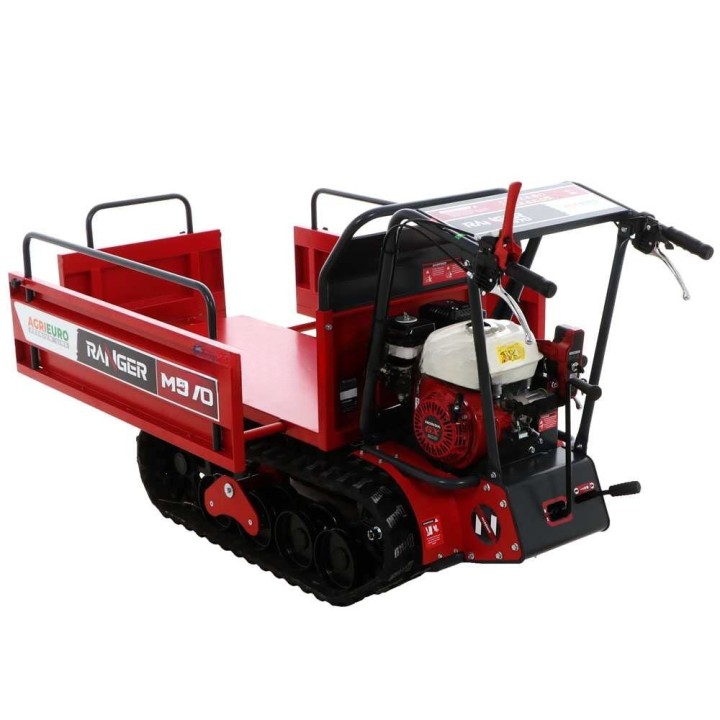

Suljetun lavan mitat ovat 110 × 54 × 41 cm. Jatkettuna mitat ovat 120 × 110 × 41 cm. Kuormaustason korkeus maasta on 420 mm. Irrotettavat korokelaidat lisäävät kuormatilan käyttömahdollisuuksia.

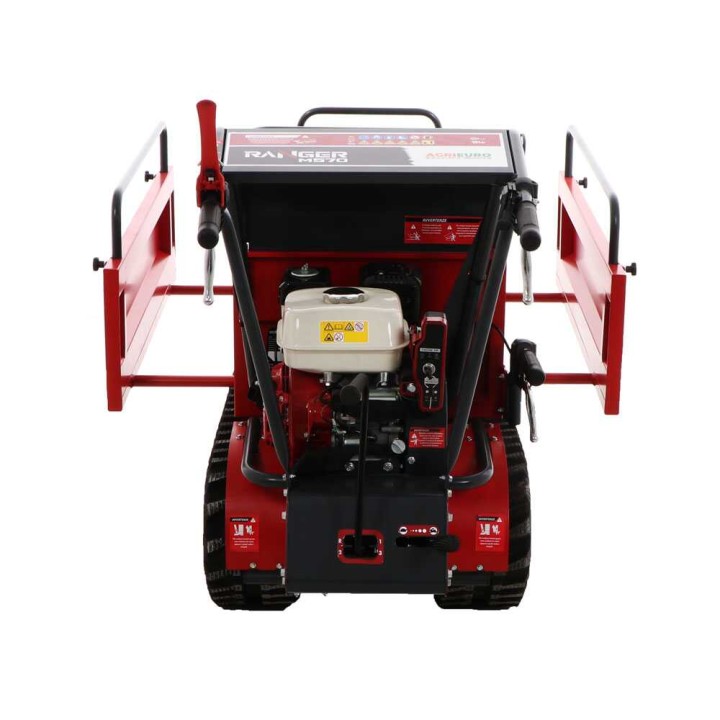

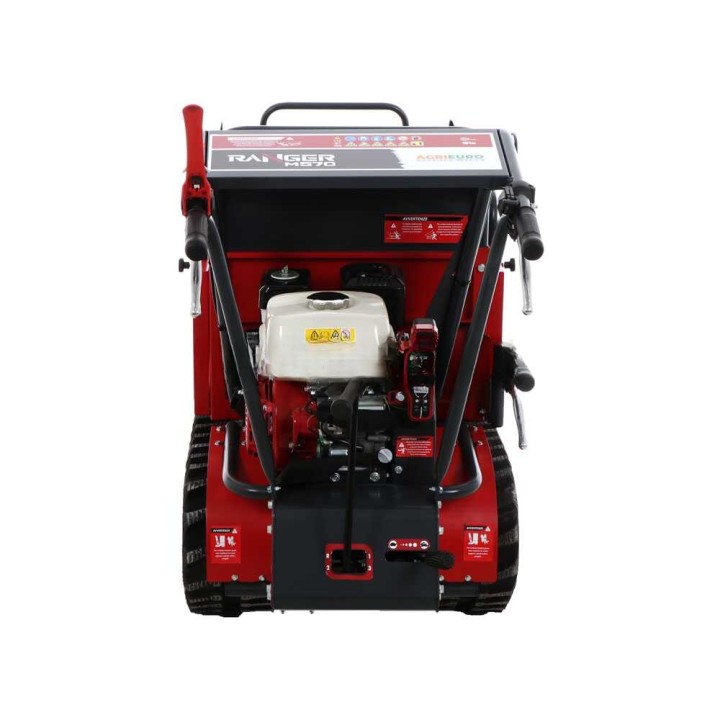

Hallintalaitteet ja ohjaus
Hallintalaitteet ovat ergonomiset ja helposti käytettävät. Ohjaus tapahtuu säädettävillä vivuilla, joiden avulla telaketjun liikettä voidaan hallita asteittain. Tämä mahdollistaa maltillisen kääntymisen ilman äkillisiä liikkeitä.
- Liikkeen kytkentävipu: punainen vipu liikkeen aktivoimiseen
- Oikea ohjausvipu: oikean telaketjun ohjaus
- Vasen ohjausvipu: vasemman telaketjun ohjaus
- Kaasuvipu: moottorin kierrosluvun säätö
- Lavan kippausvipu: lavan manuaalisen kippauksen vapautus
Turvajarru mahdollistaa koneen nopean pysäyttämisen.
Toimitukseen sisältyy
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Toimitus puulavalle pakattuna
Varusteet ja pakkaus
Siirtovaunu toimitetaan alkuperäispakkauksessa puulavalle pakattuna. Mukana toimitetaan käyttöohje.
Tekniset tiedot
Yleiset tiedot
| Malli | RANGER M570-E |
|---|---|
| Rakenne | Telaketjut, korkea alusta |
| Itsevetävä | Kyllä |
| Kantavuus tasaisella | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Lava | Jatkettava |
| Korokelaidat | Irrotettavat |
| Kippaus | Manuaalinen |
| Lavan mitat suljettuna | 110 × 54 × 41 cm |
| Lavan mitat jatkettuna | 120 × 110 × 41 cm |
| Lavan sisäkorkeus | 41 mm |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Sylinterin materiaali | Alumiini |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilikoneisto | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Säiliön tilavuus | 3,1 l |
| Puristussuhde | 8,5 : 1 |
| Enimmäiskierrosluku | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Käynnistys | Sähköinen ja narukäynnistys |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirto | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäinvaihteet | 6 |
| Peruutusvaihteet | 2 |
| Vaihteiden kokonaismäärä | 6 + 2 |
| Vaihteiden käyttö | Vaihteensiirtovivulla |
| Seisontajarru | Kyllä |
| Voimansiirron maavara | 144 mm |
Telaketjut ja varustelu
| Ohjauksen tehostus | Kyllä |
|---|---|
| Kallistuvat telat | Kyllä |
| Joustavat telapyörät | Kyllä |
| Telaketjun leveys | 180 mm |
| Telaketjun pituus | 114 cm |
| Telaketjun korkeus | 32 cm |
| Telapyörien kokonaismäärä | 4 |
| Korkea alusta | Kyllä |
| Turvajarru | Kyllä |
| Kumipinnoitettu pehmeä kahva | Kyllä |
Mitat, paino ja toimitus

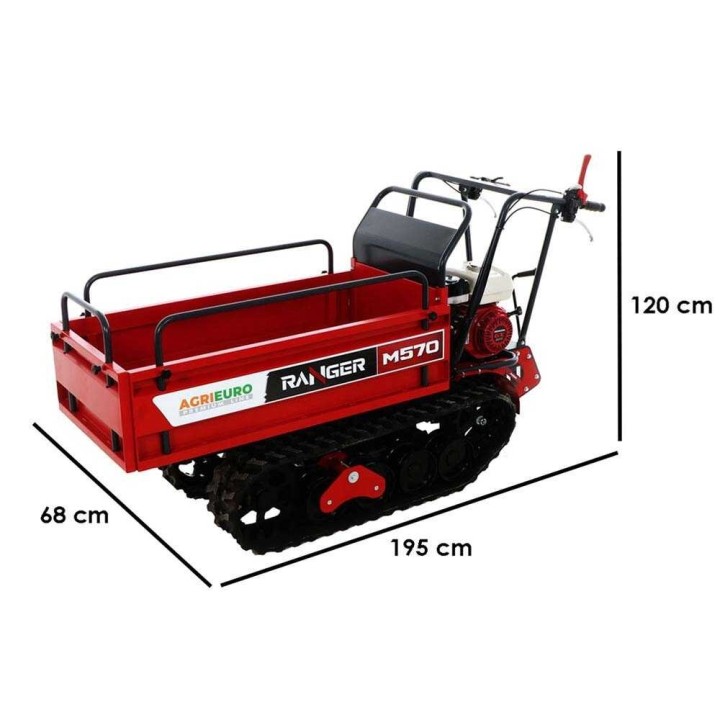

| Tuotteen mitat, pituus × leveys × korkeus | 192 × 68 × 120 cm |
|---|---|
| Nettopaino | 195 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat, pituus × leveys × korkeus | 199 × 80 × 131 cm |
| Paino pakkauksineen | 215 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoaminen | Valmiiksi koottu |
| Käyttöohje | Kyllä |
| Moottoriöljypullot | 2 kpl |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman siirtovaunu voi kuljettaa?
Kantavuus tasaisella alustalla on enintään 500 kg. Kaltevalla alustalla, jonka enimmäiskaltevuus on 30 %, ilmoitettu kantavuus on 350 kg.
Mitkä ovat tuotteen ja lavan mitat?
Tuotteen mitat ovat 192 × 68 × 120 cm ja nettopaino 195 kg. Lavan mitat suljettuna ovat 110 × 54 × 41 cm ja jatkettuna 120 × 110 × 41 cm.
Millainen moottori siirtovaunussa on?
Siirtovaunussa on yksisylinterinen Honda GX200 -bensiinimoottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Käynnistys toimii sähköisesti ja narukäynnistyksellä, ja polttoainesäiliön tilavuus on 3,1 l.
Miten lavan kokoa ja kippausta voidaan säätää?
Lavassa on jatkettavat laidat ja irrotettavat korokelaidat. Kippaus on manuaalinen, ja se aktivoidaan sivulla olevalla vapautusvivulla.
Millainen vaihteisto ja telaketjurakenne siirtovaunussa on?
Siirtovaunussa on mekaaninen vaihteisto, jossa on kuusi eteenpäinvaihdetta ja kaksi peruutusvaihdetta. Telaketjujen leveys on 180 mm, pituus 114 cm ja korkeus 32 cm, ja telat ovat kallistuvat.
Miten tuote toimitetaan?
Tuote toimitetaan puulavalle pakattuna ja valmiiksi koottuna. Pakkauksen mitat ovat 199 × 80 × 131 cm ja paino pakkauksineen 215 kg. Mukana toimitetaan käyttöohje ja 2 moottoriöljypulloa.
