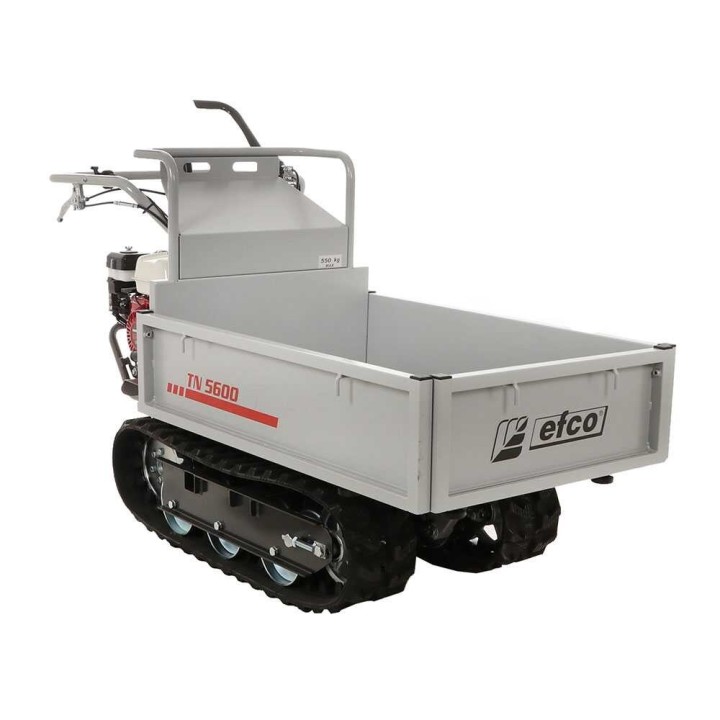

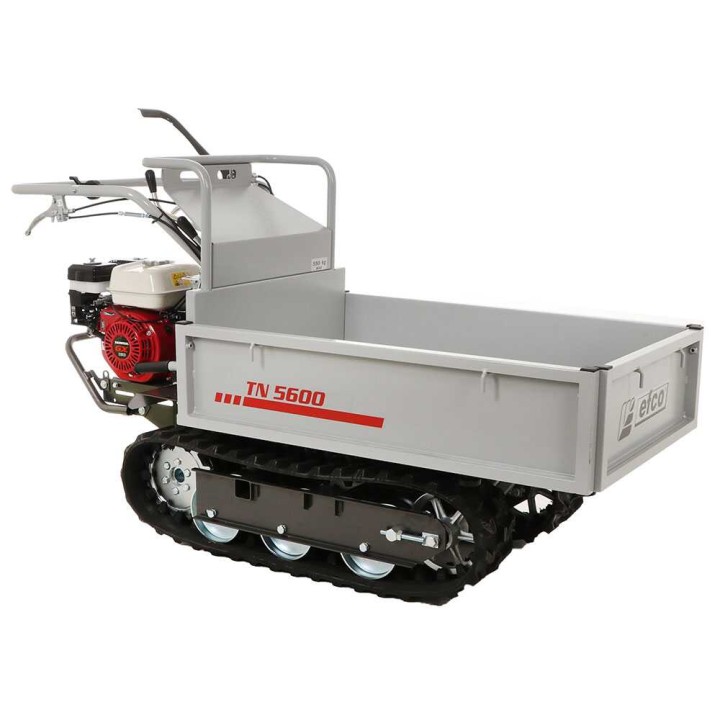

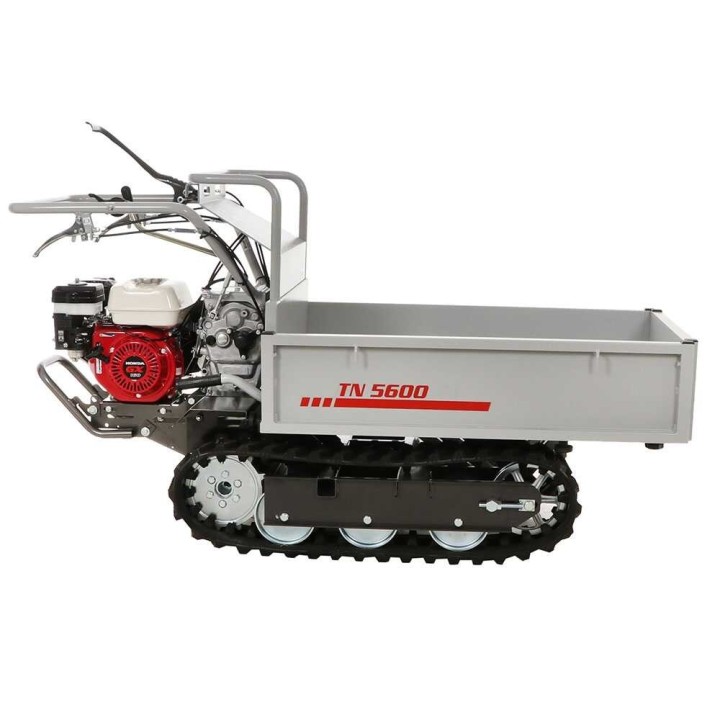

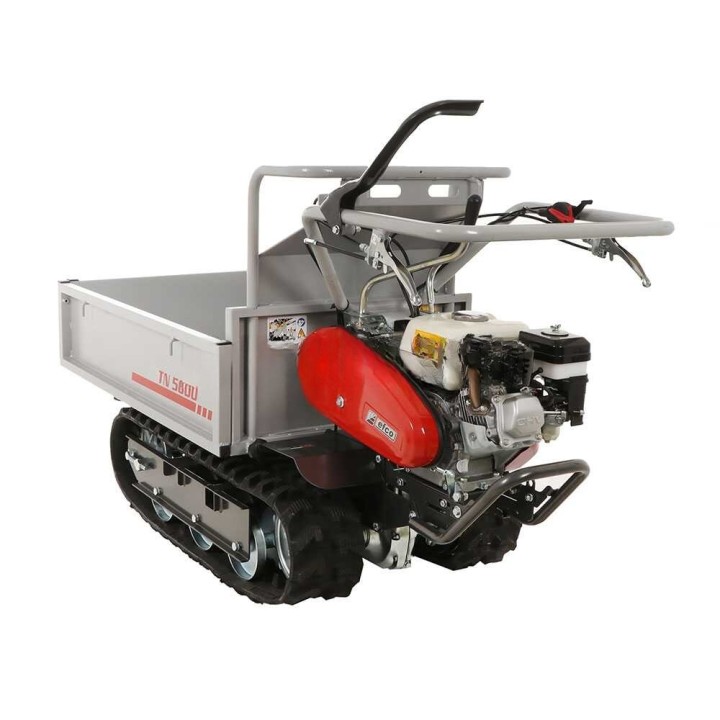

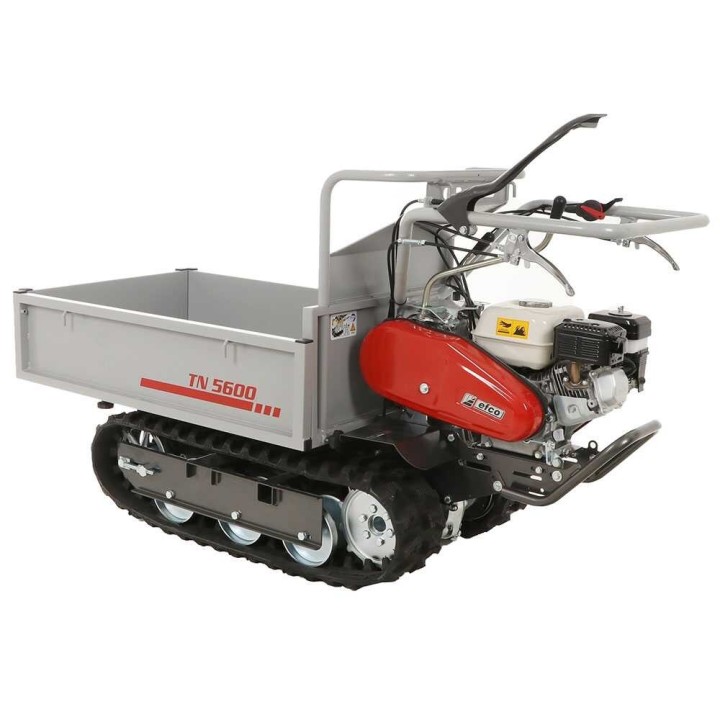

Efco TN 5600 telaketjukärry, 550 kg, Honda GX 160, jatkettava lava kuvat
Efco TN 5600 telaketjukärry, 550 kg, Honda GX 160, jatkettava lava
Telaketjuvetoinen TN 5600 -moottorikärry kuljettaa enintään 550 kg kuormia. Honda GX 160 -moottori, jatkettava teräslava ja manuaalinen kippaus.
Telaketjuvetoinen kuljetuskone TN 5600
Efco TN 5600 on telaketjuvetoinen moottorikärry rakennus-, puutarha- ja maatalouskäyttöön. Sen kantavuus on 550 kg, ja jatkettava teräksinen lava tarjoaa lisätilaa suuremmille kuormille.
Honda GX 160 -bensiinimoottorin teho on 3,6 kW eli 4,8 HP. Telaketjut parantavat pitoa kaltevilla ja epätasaisilla alustoilla, ja manuaalinen 4+2-vaihteisto sekä pieni 700 mm kääntösäde helpottavat työskentelyä ahtaissa tiloissa.
Tekniset pääominaisuudet

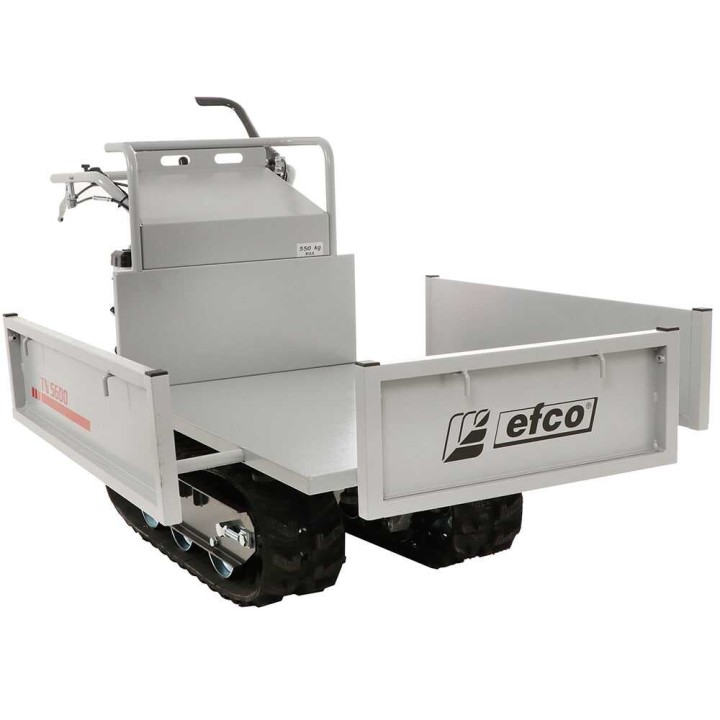

Jatkettava ja kipattava lava
Lava on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkimaisilla poikkituilla. Matalalle sijoitettu lastaustaso helpottaa kuormaamista ja pitää koneen painopisteen alhaalla.
Perusmitat ovat 100 × 65 × 35,5 cm. Jatkettuna lavan mitat ovat 118 × 111 × 35 cm. Laidat säädetään löysäämällä ja kiristämällä lavan alla ja sivuilla olevia nuppeja. Lava voidaan kallistaa enintään 50 astetta manuaalisella, kumipäällysteisellä vapautusvivulla.
Vaihteisto ja voimansiirto
TN 5600:ssa on mekaaninen voimansiirto, jossa on öljykylvyssä toimiva hammaspyöräalennusvaihteisto ja sisäinen tasauspyörästön lukitus. Neljä eteenpäin- ja kaksi taaksepäin vievää vaihdetta valitaan vaihdevivulla.
Ohjauskytkimet toimivat öljykylvyssä vaihteiston sisällä. Seisontajarru kytkeytyy ohjainten vapautuessa, jolloin kone pysyy paikallaan myös kaltevalla alustalla. Voimanotto mahdollistaa lisävarusteiden käytön.
Voimansiirron öljytaso tarkistetaan aina ennen käynnistämistä käyttö- ja huolto-ohjeiden mukaisesti.
Telaketjut ja alusta
Vahvistetusta erikoiskumista valmistetut telaketjut on suunniteltu hyvään pitoon ja vakauteen erilaisilla alustoilla. Telaketjujen leveys on 170 mm ja tukipinnan pituus 785 mm.
Ohjaus onnistuu kääntämällä yksittäistä telaketjua. Kääntösäde on 700 mm, joten koneella voidaan työskennellä myös ahtaissa ja epätasaisissa paikoissa.

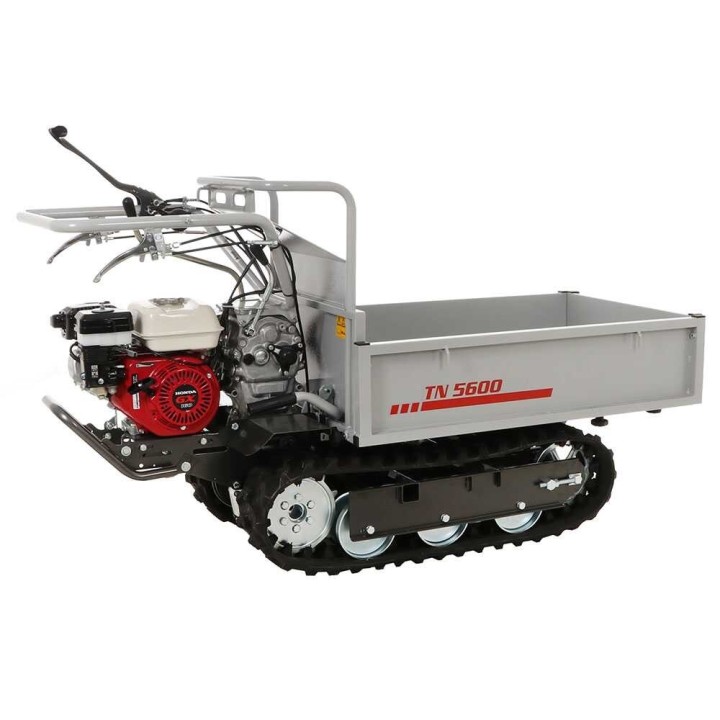

Honda GX 160 -moottori
Voimanlähteenä toimii yksisylinterinen, nelitahtinen Honda GX 160 OHV -bensiinimoottori. Iskutilavuus on 163 cm³, nettoteho 3,6 kW eli 4,8 HP ja suurin kierrosluku 3 600 rpm.
Moottorissa on 3,1 litran polttoainesäiliö ja 0,58 litran öljysäiliö. Moottori toimitetaan ilman öljyä, joten käyttöohje on luettava ja öljy lisättävä ennen ensimmäistä käynnistystä.
Teräsrunko
Runko on valmistettu paksuseinäisestä kotelorakenteisesta teräksestä. Moottorin ja voimansiirron sijoittelu helpottaa ohjaamista ja huoltamista. Matala painopiste tukee koneen vakautta työskentelyn aikana.
Koneen tyhjäpaino on 200 kg. Lavassa on erillinen koukku sekä nupit, joilla lavan sivuseinät löysätään ja kiristetään.

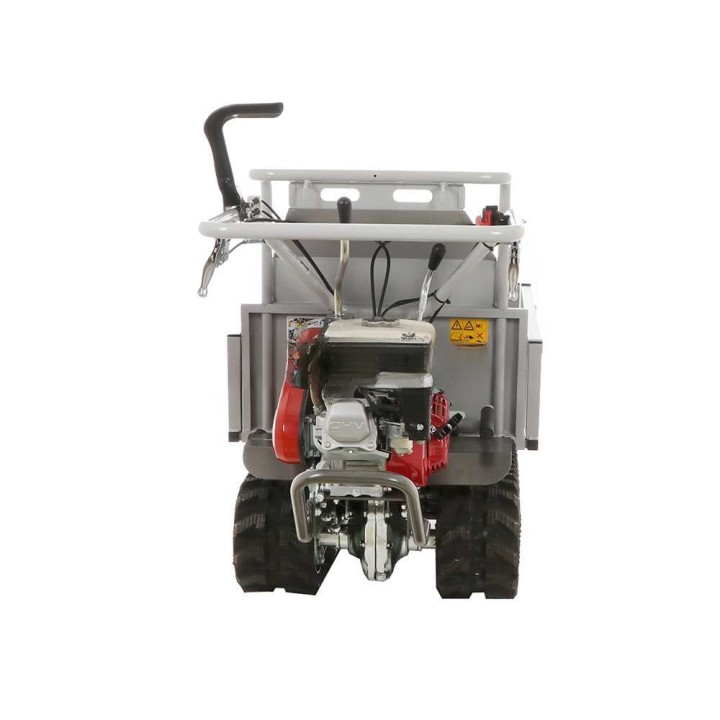

Ohjaimet ja säädöt
Ohjaimet on sijoitettu ergonomisesti. Punaisen turvakahvan vapauttaminen pysäyttää koneen. Alemmat vivut ohjaavat telaketjujen lukitusta ja mahdollistavat oikealle tai vasemmalle kääntymisen.
- Ohjausvivut: oikean ja vasemman telaketjun ohjaus.
- Kaasuvipu: säädettävissä kahdelle nopeudelle.
- Kytkinvipu: kone pysähtyy ja vipu toimii samalla seisontajarruna, kun se vapautetaan.
Vipuohjauksen asteittainen käyttö mahdollistaa hallitut käännökset ilman äkillisiä liikkeitä.
Huoltosarja
Toimitukseen sisältyvä huoltosarja sisältää moottorin sytytystulpan, nivelletyn ammattimaisen tulppa-avaimen sekä kaksi erilaista ilmansuodatinta.
- 1 moottorin sytytystulppa
- 1 nivelletty sytytystulppa-avain
- 1 laskostettu paperinen ilmansuodatin vaahtomuovipäällysteellä
- 1 pyöreä vaahtomuovinen ilmansuodatin öljykylpyiselle suodatinjärjestelmälle
- 2 × 600 ml SAE 15W-40-moottoriöljyä
Öljypullot
Toimitukseen sisältyy kaksi 600 ml:n SAE 15W-40-öljypulloa, jotka on tarkoitettu enintään 10 HP:n puutarhakoneiden nelitahtimoottoreille.
Toimitukseen sisältyy
Kone toimitetaan alkuperäispakkauksessa puulavalle pakattuna. Mukana toimitetaan käyttöohje sekä moottorin huolto-ohje.
- Käyttöohje
- Moottorin huolto-ohje
- Puulavaan pakattu toimitus
Tekniset tiedot
Yleiset tiedot
| Malli | TN 5600 |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 550 kg |
| Enimmäiskaltevuus | 17 % |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX 160 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Sylinterin materiaali | Alumiini |
| Iskutilavuus | 163 cm³ |
| Sylinterien määrä | 1 |
| Nettoteho | 3,6 kW / 4,8 HP |
| Suurin kierrosluku | 3 600 rpm |
| Polttoaine | Bensiini |
| Polttoainesäiliö | 3,1 l |
| Moottoriöljyn säiliö | 0,58 l |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirron tyyppi | Öljykylpyiset hammaspyörät |
| Voimansiirron suojakotelo | Kyllä, metallinen |
| Eteenpäin vievät vaihteet | 4 |
| Peruutusvaihteet | 2 |
| Etenemisnopeus | Enintään 4,8 km/h |
| Peruutusnopeus | Enintään 2,1 km/h |
| Kytkin | Kyllä |
| Voimanotto | Kyllä |
Lava ja varustelu
| Lavan tyyppi | Jatkettavat laidat |
|---|---|
| Lava jatkettuna | Kyllä |
| Lavan kippaus | Manuaalinen |
| Lavan perusmitat | 100 × 65 × 35,5 cm |
| Lavan mitat jatkettuna | 118 × 111 × 35 cm |
| Lavan sisäkorkeus | 240 mm |
| Telaketjun leveys | 170 mm |
| Tukipinnan pituus | 785 mm |
| Telojen kokonaismäärä | 4 |
| Kääntösäde | 700 mm |
Mitat ja paino

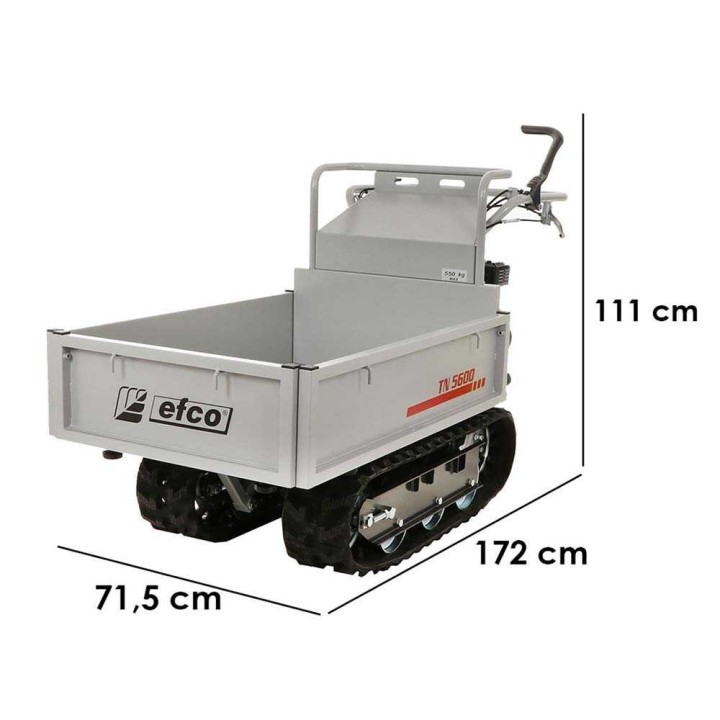

| Tuotteen mitat (P × L × K) | 172 × 71,5 × 111 cm |
|---|---|
| Nettopaino | 200 kg |
| Pakkaus | Puulavalla |
| Pakkauksen mitat (P × L × K) | 184 × 78 × 110 cm |
| Paino pakkauksen kanssa | 220 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman TN 5600 voi kuljettaa?
Koneen kantavuus on 550 kg. Jatkettavilla laidoilla varustetun lavan perusmitat ovat 100 × 65 × 35,5 cm ja jatkettuna 118 × 111 × 35 cm.
Millainen moottori kuljetuskoneessa on?
Voimanlähteenä on yksisylinterinen, nelitahtinen Honda GX 160 OHV -bensiinimoottori. Iskutilavuus on 163 cm³ ja nettoteho 3,6 kW / 4,8 HP. Moottori käynnistetään narukäynnistyksellä.
Miten lavaa voidaan säätää ja kipata?
Lavan laidat säädetään löysäämällä ja kiristämällä lavan alla ja sivuilla olevia nuppeja. Lava voidaan kallistaa manuaalisesti enintään 50 astetta.
Millaiset vaihteet ja etenemisnopeudet koneessa ovat?
Mekaanisessa vaihteistossa on 4 eteenpäin vievää ja 2 peruutusvaihdetta. Etenemisnopeus on enintään 4,8 km/h ja peruutusnopeus enintään 2,1 km/h.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 172 × 71,5 × 111 cm ja nettopaino 200 kg. Pakattuna mitat ovat 184 × 78 × 110 cm ja paino pakkauksen kanssa 220 kg.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttöohje, moottorin huolto-ohje sekä huoltosarja. Huoltosarjassa on moottorin sytytystulppa, nivelletty sytytystulppa-avain, kaksi erilaista ilmansuodatinta ja 2 × 600 ml SAE 15W-40-moottoriöljyä.
