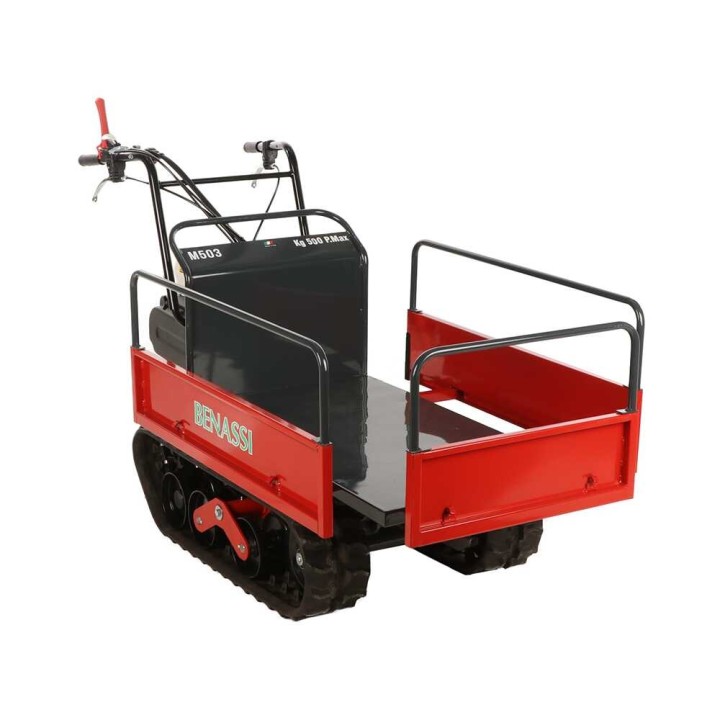

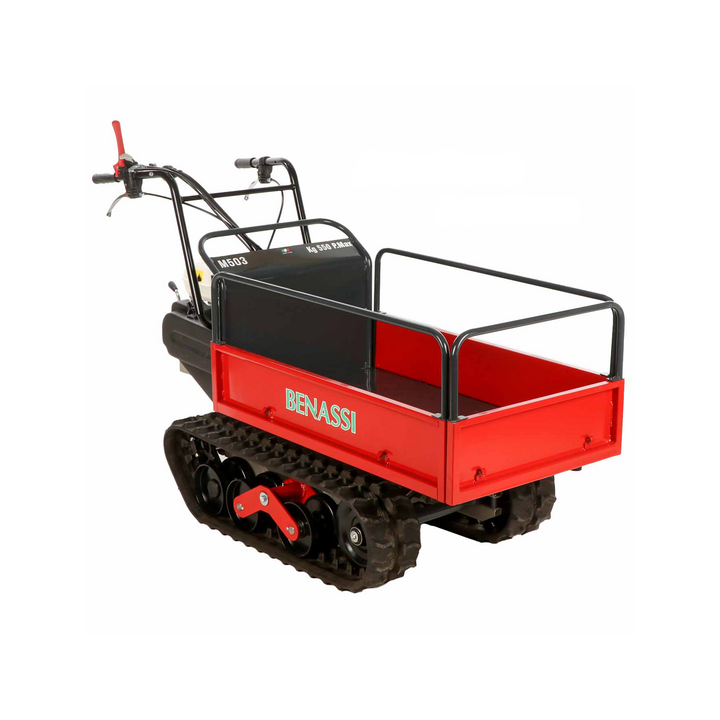

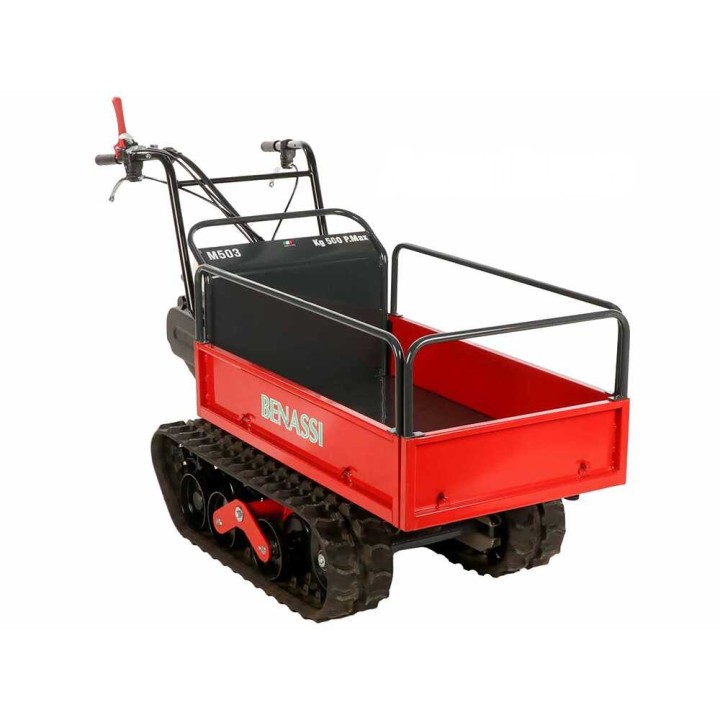

Benassi M503 telaketjukuljetin, 550 kg, Honda GX160, 5,5 HP kuvat
Benassi M503 telaketjukuljetin, 550 kg, Honda GX160, 5,5 HP
Benassi M503 on 550 kg kantava bensiinikäyttöinen telaketjukuljetin Honda GX160 -moottorilla, jatkettavalla kuormatilalla ja 3+1-vaihteistolla.
Benassi M503 -telaketjukuljetin
Benassi M503 on bensiinikäyttöinen telaketjukuljetin maatalous- ja rakennustöihin sekä materiaalien siirtämiseen vaativassa maastossa. Honda GX160 -moottorin, 550 kg:n kantavuuden ja kumitelojen ansiosta kone soveltuu raskaiden kuormien kuljettamiseen.
Kuormatilassa on jatkettavat laidat ja manuaalinen kippaus. Mekaaninen 3+1-vaihteisto, avustettu ohjaus ja säädettävät ohjausaisat tukevat hallittua työskentelyä. Koneen nettopaino on 201 kg.
Tekniset pääominaisuudet
Benassi M503:n rakenne ja käyttö
Benassi M503 on valmistettu materiaalien siirtämiseen maataloudessa ja muissa työtehtävissä, joissa kuljetus tapahtuu epätasaisella tai vaikeakulkuisella alustalla. Vetävä telarakenne ja 550 kg:n kantavuus mahdollistavat raskaiden kuormien käsittelyn.
Voimansiirrossa käytetään ensisijaista hihnavälitystä ja öljykylvyssä toimivia hammaspyöriä. Kitkalevy ja hihnankiristimen ohjain tukevat käynnistymistä, ja rungon kompensointijouset vaimentavat käytön aikaisia värähtelyjä.
- Honda GX160 -bensiinimoottori
- 3 eteenpäin vievää vaihdetta ja peruutusvaihde
- Säädettävät ohjausaisat
- Jatkettava metallinen kuormatila
- Kumitelat erilaisille alustoille

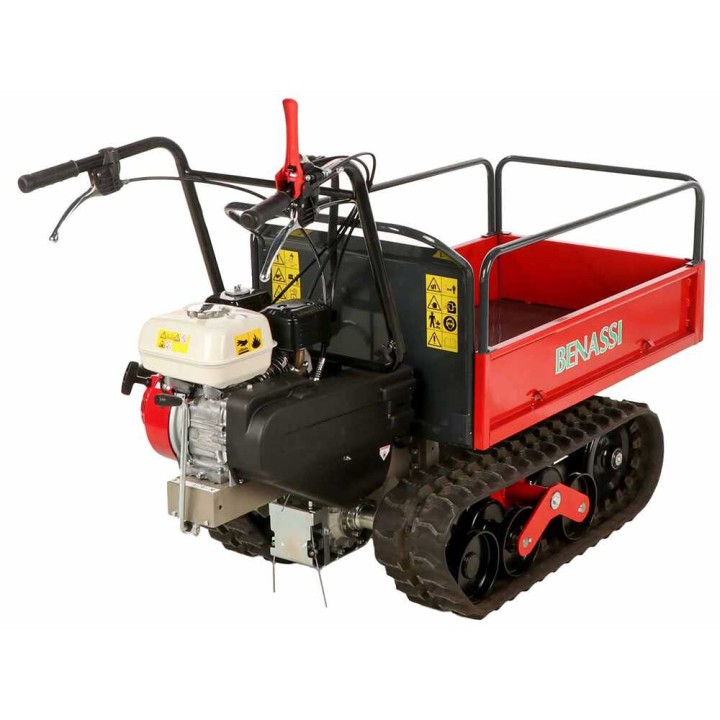

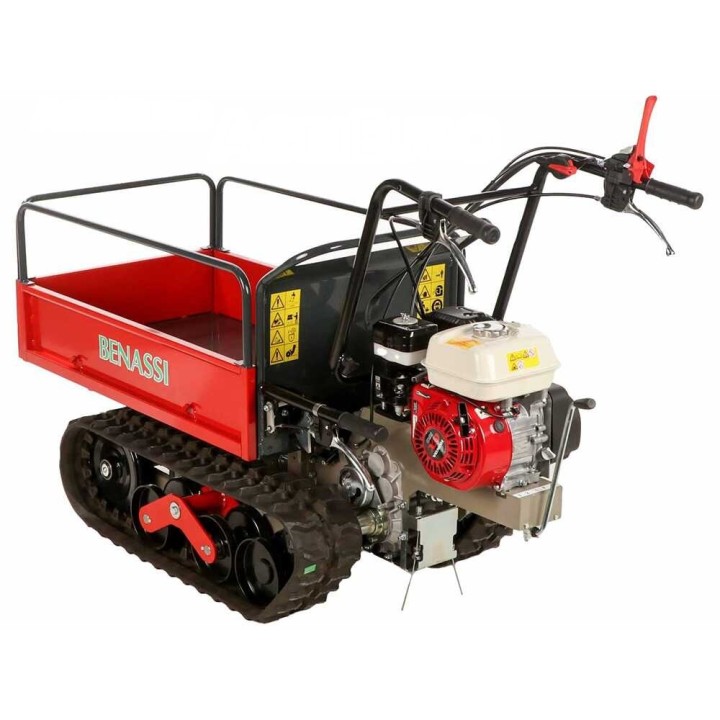

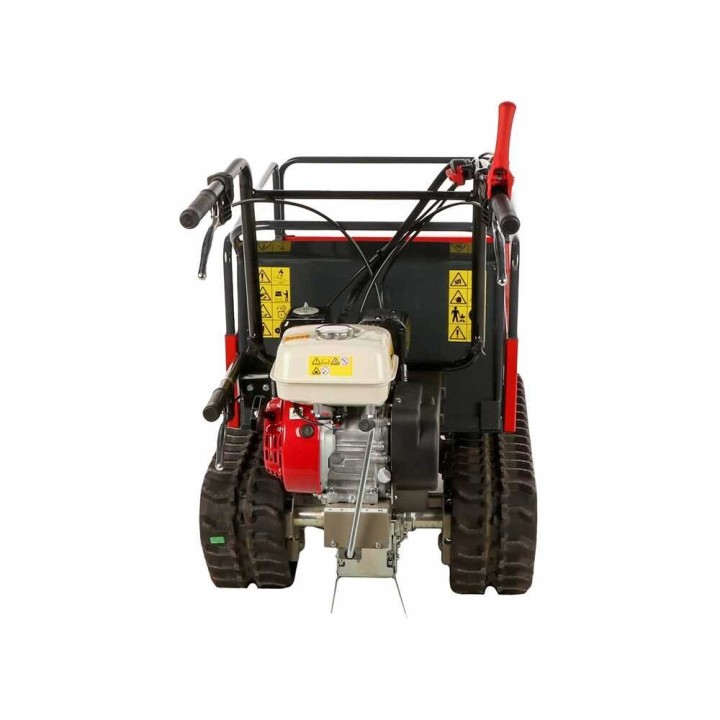

Honda GX160 -moottori
Benassi M503:ssa on Honda GX160 -nelitahtimoottori, jossa on yksi sylinteri ja yläpuoliset venttiilit. Moottorin iskutilavuus on 163 cm³ ja nimellisteho 5,5 HP.
Moottorin polttoaineena käytetään bensiiniä. Säiliön tilavuus on 3,1 litraa, öljypohjan tilavuus 0,6 litraa ja kuivapaino 15,1 kg. Moottorin ilmoitettu suurin kierrosluku on 3 600 rpm.
Huomio: moottori toimitetaan ilman öljyä. Öljytaso on tarkistettava ja moottoriin on lisättävä sopiva öljy ennen ensimmäistä käynnistystä käyttöohjeen mukaisesti.
Vaihteisto, seisontajarrut ja voimansiirto
Mekaanisessa vaihteistossa on kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Vaihteistoa käytetään vaihdevivulla, ja suurin etenemisnopeus on 2,4 km/h. Peruutusnopeus on enintään 1,0 km/h.
Voimansiirron hammaspyörät toimivat öljykylvyssä ja hihnavälitys on suunniteltu raskaaseen käyttöön. Vaihteiston yhteydessä olevat seisontajarrut aktivoituvat hallintalaitteiden vapautuessa. Telakohtainen ohjaus mahdollistaa kääntymisen hidastamalla tai pysäyttämällä yhden telan.
Voimansiirron maavara on 16 cm. Vaihteistoöljyn taso on tarkistettava aina ennen käynnistystä käyttö- ja huolto-ohjeiden mukaisesti.

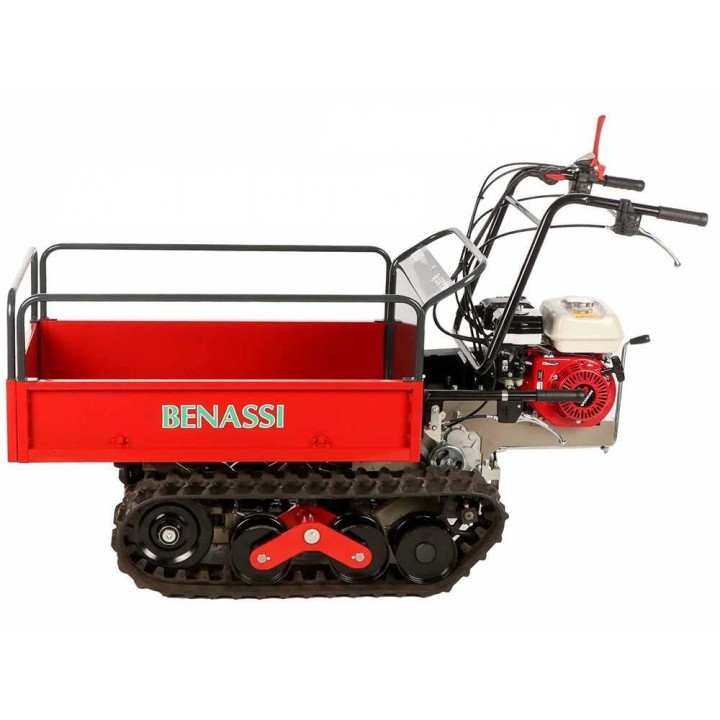

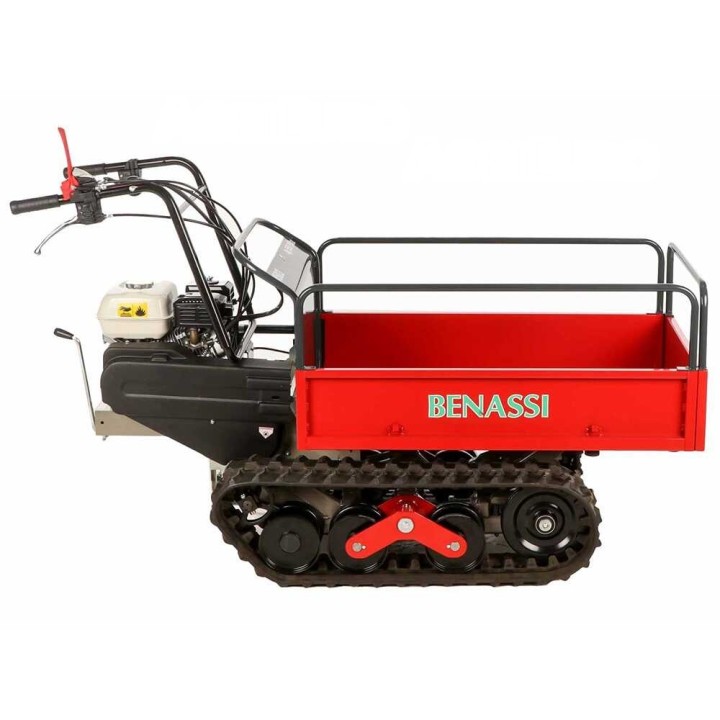

Keinuvat telat ja korkea telarunko
Kumitelat ovat keinuvat, ja kaksi keskimmäistä tukirullaa liikkuvat esteiden mukaan. Tämä rakenne auttaa teloja seuraamaan maastoa ja säilyttämään kosketuksen alustaan.
Korkearunkoinen telaratkaisu ja telan kulmikas takaosa helpottavat etenemistä portaiden ja muiden esteiden yli. Telojen leveys on 180 mm, nousu 60 mm ja hampaita on 37. Telastossa on yhteensä neljä rullaa.
Telan kireyttä säädetään jousitoimisella kiristimellä, joka ylläpitää tasaista kireyttä. Telat on valmistettu tiheästä kumista, ja niiden kulutuspinta on tarkoitettu pitämään erilaisilla alustoilla.
Teräsrunko
Runko on valmistettu paksuseinäisestä koteloteräksestä. Rakenne rajoittaa käytön aikaista värähtelyä ja melua, ja matala painopiste tukee koneen vakautta.
Moottorin ja voimansiirron sijoittelu helpottaa huoltoa. Rungon paksuus on 4 mm. Telan kireyttä säädetään kiristysjousien avulla.

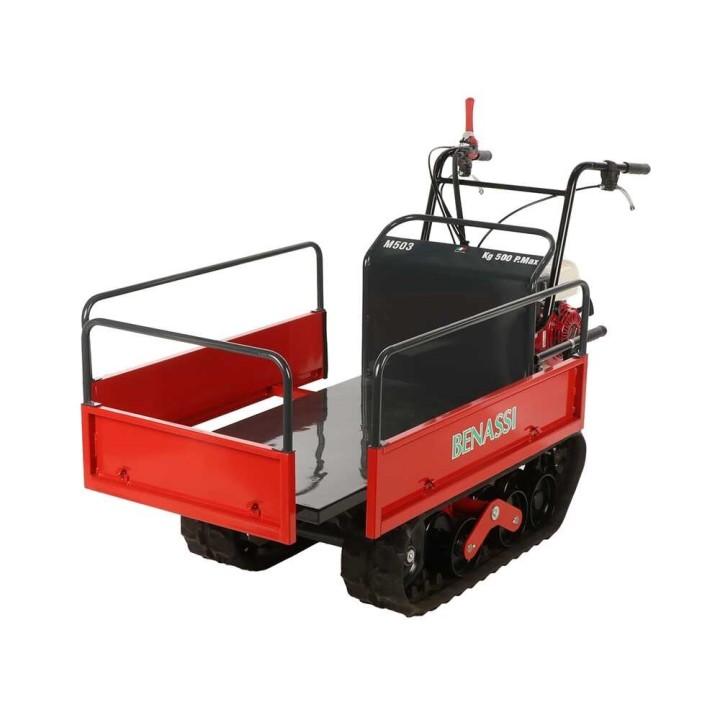

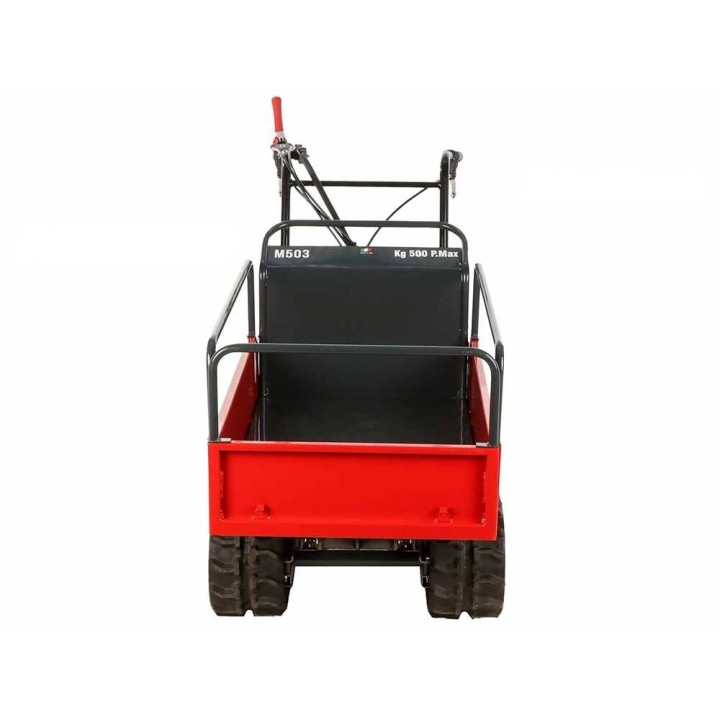

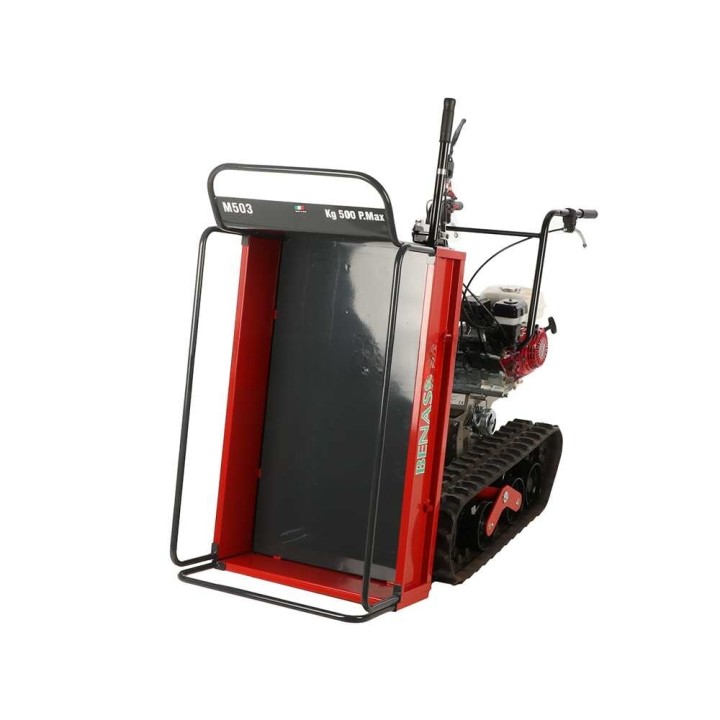

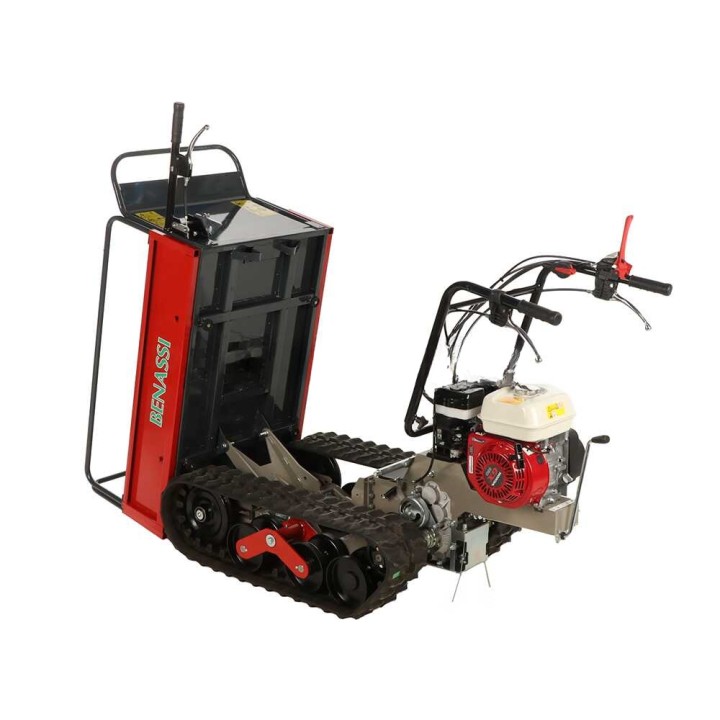

Kippautuva ja avattava kuormatila
Metallinen kuormatila on vahvistettu alapuolisilla teräksisillä putkipalkeilla. Kuormatilan pohja on lähellä maata, mikä helpottaa lastaamista ja purkamista.

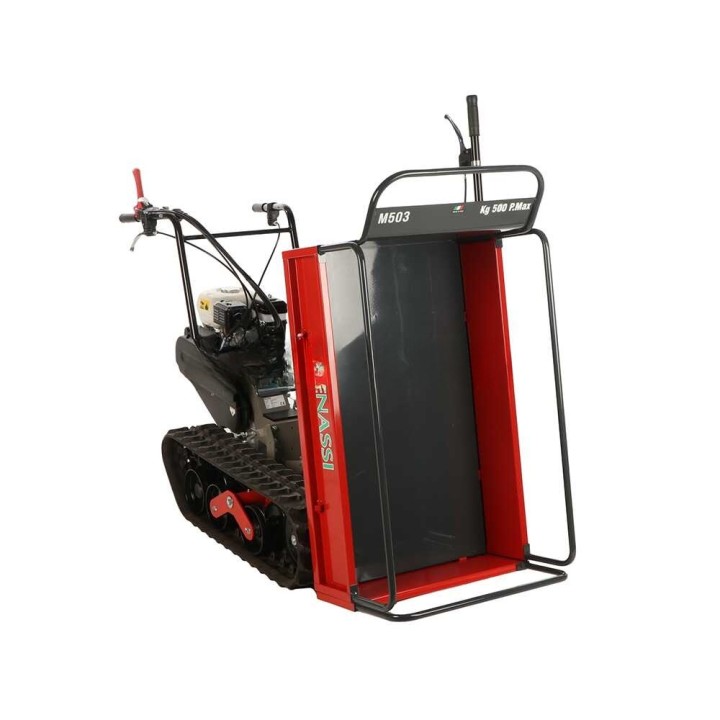

Kuormatila kallistetaan käsin kumipäällysteisellä vapautusvivulla ja sivulle sijoitetulla pitkällä nostovivulla. Laidat voidaan avata kolmelta sivulta, ja irrotettavat ylälaitoja korottavat osat lisäävät kuormatilan kokoa esimerkiksi polttopuiden kuljetuksessa.
- Suljetun kuormatilan mitat: 102 × 64 × 44 cm
- Laajennetun kuormatilan mitat: 110 × 92 × 44 cm
- Kantavuus: 550 kg
- Manuaalinen kippaus
- Irrotettavat ylälaitoja korottavat osat
Hallintalaitteet
Hallintalaitteet on sijoitettu ohjausaisaan. Leveä punainen ajokytkin käynnistää liikkeen, ja alemmat vivut ohjaavat oikeaa ja vasenta telaa. Vivun osittainen vetäminen mahdollistaa asteittaisen kääntymisen ilman äkillisiä liikkeitä.
- Oikea vipu: oikean telan ohjaus
- Vasen vipu: vasemman telan ohjaus
- Punainen vipu: ajon aktivointi
- Kaasuvipu ja virtakytkin: moottorin kierrosten ja virransyötön hallinta
- Kuormatilan kippausvipu: kuormatilan manuaalinen kallistus
- Vaihdevipu: vaihteen valinta
Hallintalaitteisiin kuuluu myös turvajarru, joka mahdollistaa koneen nopean pysäyttämisen.
Toimitukseen sisältyy
- Kaksi pulloa nelitahtimoottorin öljyä
- Käyttöohje
- Avainsarja säätöä ja asennusta varten
- Alkuperäinen pakkaus puisella lavalla
Tekniset tiedot
Yleiset tiedot
| Merkki | Benassi |
|---|---|
| Malli | M503 |
| Rakenne | Korkearunkoinen tela-alustainen |
| Vetotapa | Vetävä |
| Kantavuus | 550 kg |
| Suurin kaltevuus | 35 % |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX160 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 163 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 5,5 HP |
| Todellinen teho | 4,8 HP / 3 600 rpm |
| Polttoaine | Bensiini |
| Polttoaineen syöttö | Yläpuoliset venttiilit |
| Moottorin voitelu | Öljykylpy |
| Käynnistys | Narukäynnistys |
| Polttoainesäiliö | 3,1 l |
| Öljypohja | 0,6 l |
| Suurin kierrosluku | 3 600 rpm |
| Vääntömomentti | 10,3 Nm / 1,05 kgfm / 2 500 rpm |
| Kulutus | 1,4 l/h / 3 000 rpm |
| Kuivapaino | 15,1 kg |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirto | Hihnavälitys ja öljykylvyssä toimivat hammaspyörät |
| Eteenpäin vievät vaihteet | 3 |
| Peruutusvaihde | 1 |
| Vaihteet yhteensä | 3+1 |
| Etenemisnopeus | Enintään 2,4 km/h |
| Peruutusnopeus | Enintään 1,0 km/h |
| Käyttö | Vaihdevipu |
| Voimansiirron maavara | 16 cm |
Kuormatila
| Materiaali | Metalli |
|---|---|
| Laidat | Jatkettavat ja kolmelta sivulta avattavat |
| Ylälaitoja korottavat osat | Kyllä |
| Kippaus | Manuaalinen |
| Kuormatilan mitat | 102 × 64 × 44 cm |
| Laajennetun kuormatilan mitat | 110 × 92 × 44 cm |
| Sisäkorkeus | 400 mm |
Telasto ja varustelu
| Telat | Kumitelat |
|---|---|
| Keinuvat telat | Kyllä |
| Telan leveys | 180 mm |
| Telan nousu | 60 mm |
| Telan hampaat | 37 |
| Rullien määrä | 4 |
| Seisontajarrut | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kahva | Pehmustettu, kumipäällysteinen |
| Öljypullot | 2 |
Mitat ja toimitus

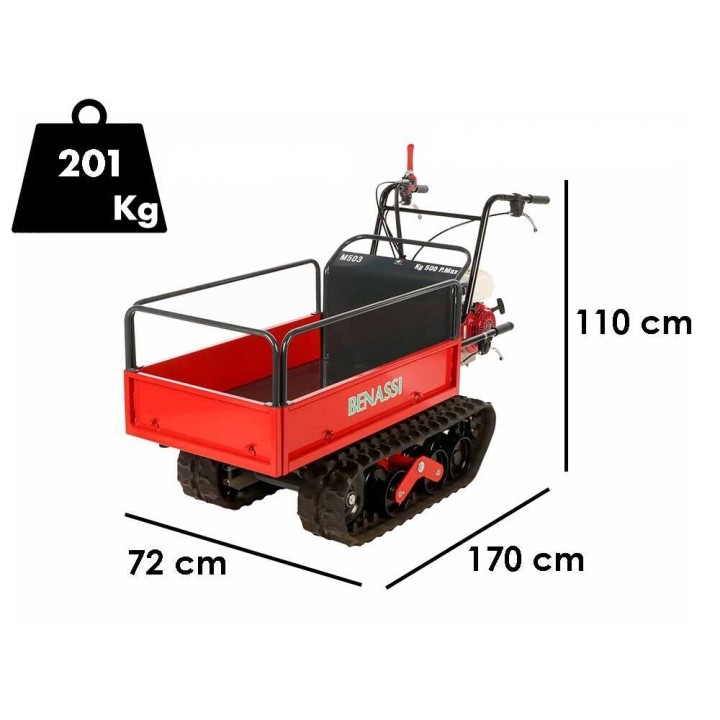

| Tuotteen mitat, P × L × K | 170 × 72 × 110 cm |
|---|---|
| Nettopaino | 201 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat, P × L × K | 172 × 83 × 117 cm |
| Paino pakkauksen kanssa | 219 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoaminen | Valmiiksi koottu |
| Käyttöohje | Kyllä |
| Säätö- ja asennusavainsarja | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman Benassi M503 voi kuljettaa?
Kantavuus on 550 kg. Kuormatilan suljetut mitat ovat 102 × 64 × 44 cm ja laajennetut mitat 110 × 92 × 44 cm.
Millainen moottori kuljettimessa on?
Koneessa on bensiinikäyttöinen yksisylinterinen Honda GX160 -nelitahtimoottori. Iskutilavuus on 163 cm³ ja nimellisteho 5,5 HP.
Polttoainesäiliön tilavuus on 3,1 l. Moottori toimitetaan ilman öljyä, joten öljytaso on tarkistettava ja moottoriin on lisättävä sopiva öljy ennen ensimmäistä käynnistystä käyttöohjeen mukaisesti.
Miten kuormatila avautuu ja tyhjennetään?
Kuormatilan laidat voidaan avata kolmelta sivulta, ja ylälaitoja korottavat osat ovat irrotettavat. Kuormatila kallistetaan käsin kumipäällysteisellä vapautusvivulla ja sivulle sijoitetulla pitkällä nostovivulla.
Millainen vaihteisto ja nopeusalue koneessa on?
Mekaanisessa vaihteistossa on kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Etenemisnopeus on enintään 2,4 km/h ja peruutusnopeus enintään 1,0 km/h.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 170 × 72 × 110 cm ja nettopaino 201 kg. Pakkausmitat ovat 172 × 83 × 117 cm ja paino pakkauksen kanssa 219 kg.
Toimitetaanko kone valmiiksi koottuna?
Kone toimitetaan valmiiksi koottuna. Toimitukseen sisältyvät käyttöohje sekä säätö- ja asennusavainsarja.
