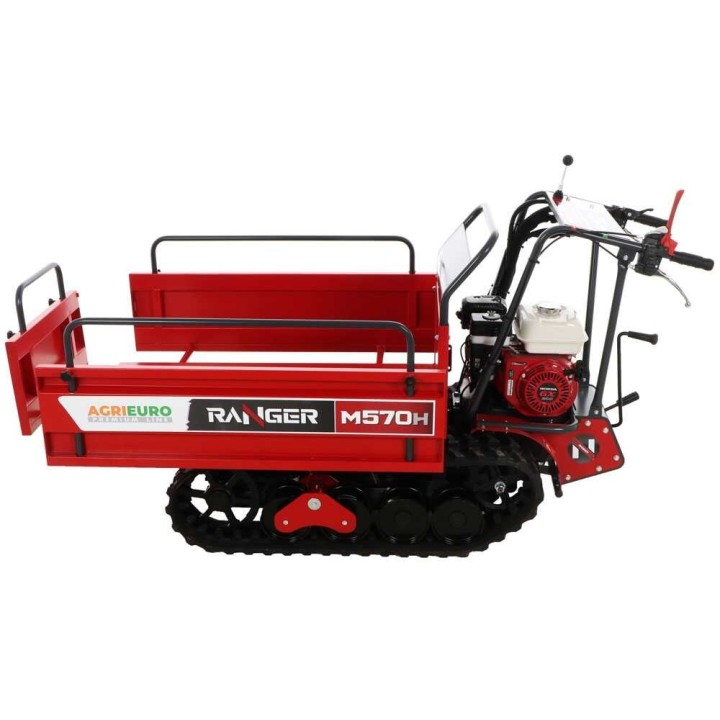

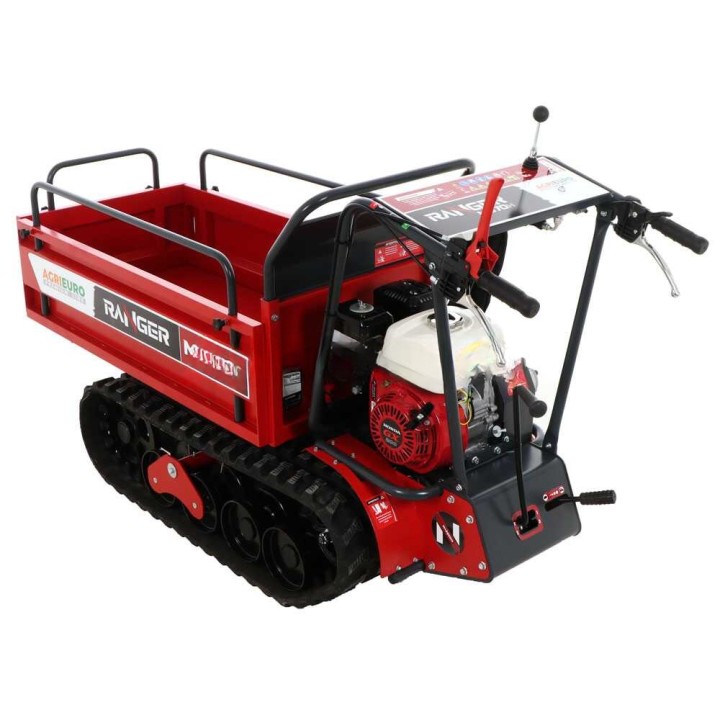

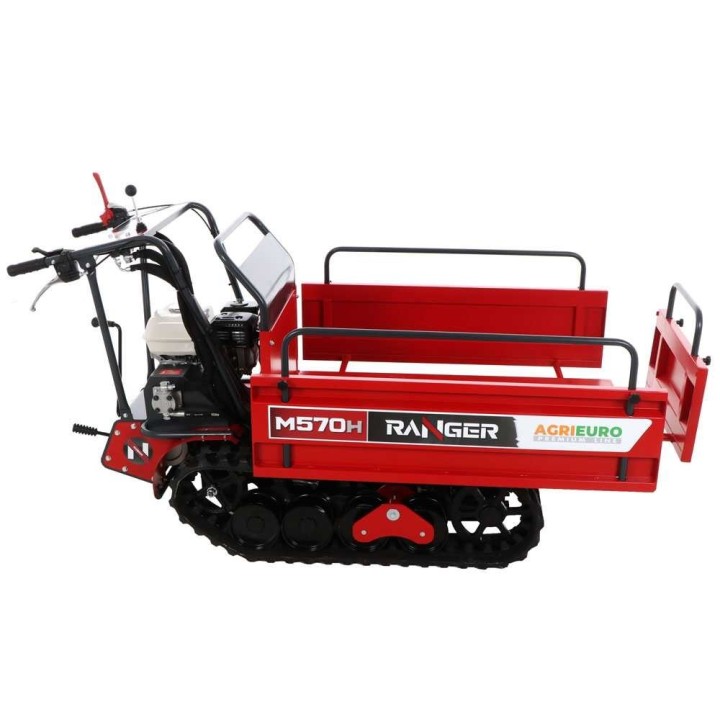

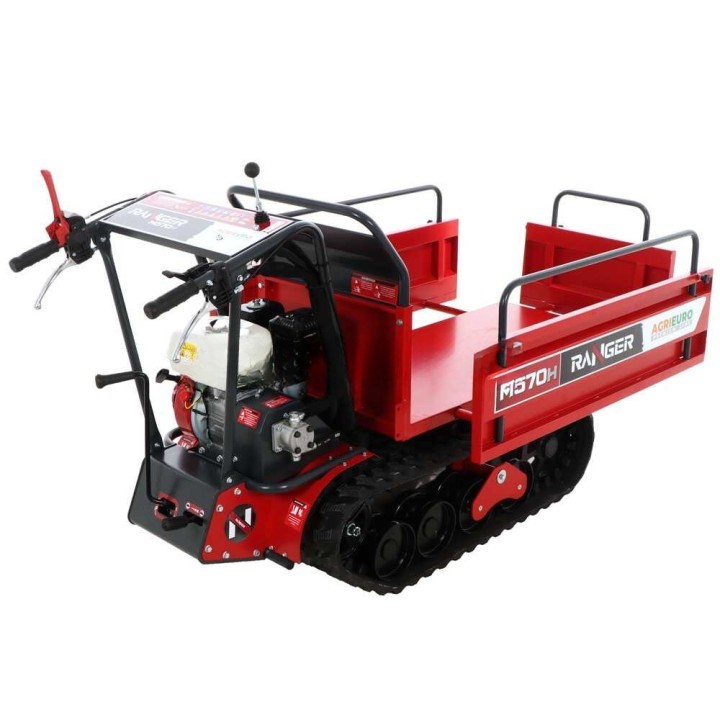

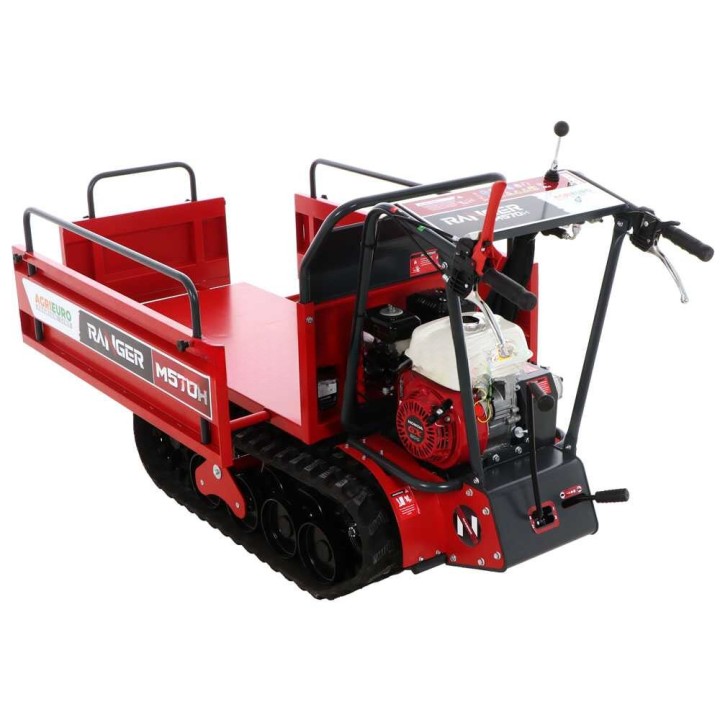

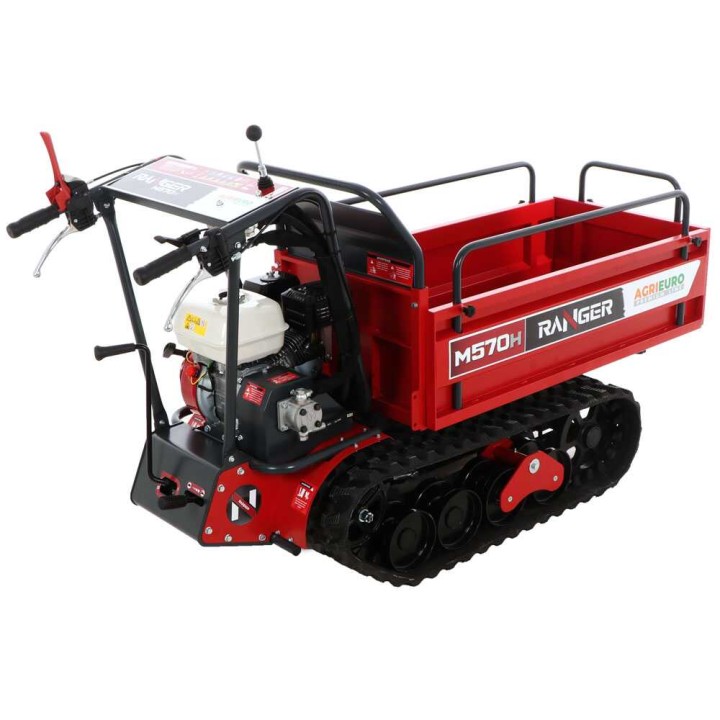

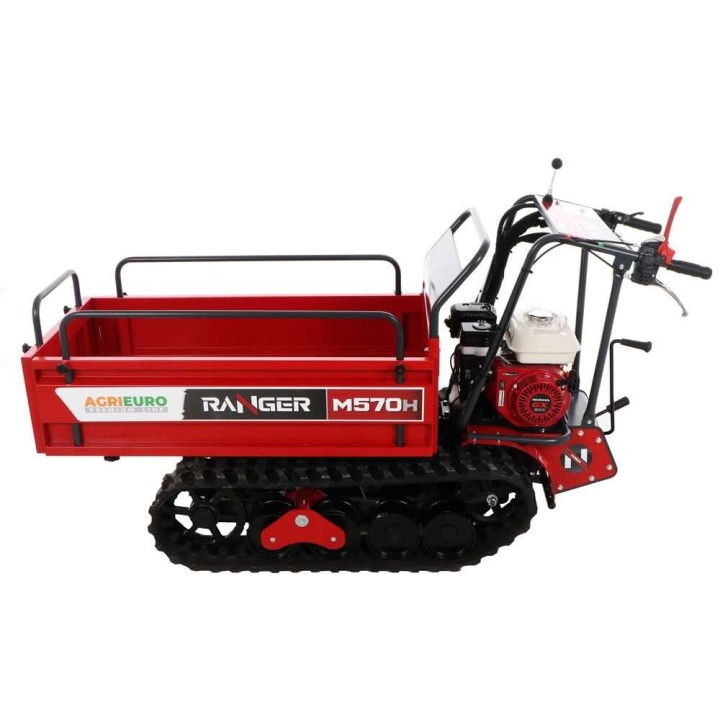

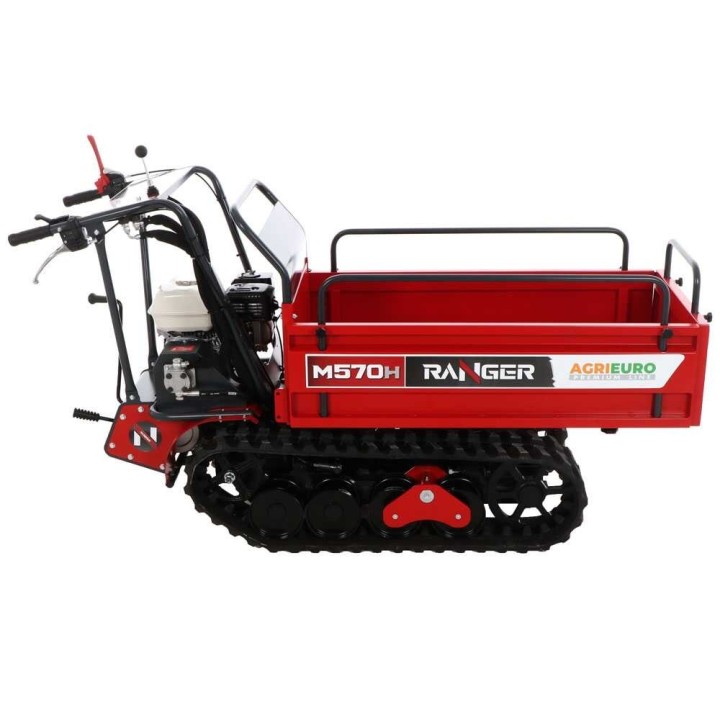

Ranger M570 H telaketjukärry, Honda GX200, hydraulinen kippilava, 500 kg
Telaketjukärry Honda GX200 -moottorilla, hydraulisella kipillä, laajennettavalla lavalla ja 500 kg:n kantavuudella tasaisella alustalla
Telaketjuvetoinen kuljetuskone
Ranger M570 H on bensiinikäyttöinen telaketjukärry maatalouden, rakennustöiden ja metsätalouden materiaalikuljetuksiin. Laajennettava ja hydraulisesti kipattava lava tarjoaa 500 kg:n kantavuuden tasaisella alustalla.
Honda GX200 -moottori, 6+2-vaihteinen mekaaninen voimansiirto ja kääntyvät telastot soveltuvat myös kalteville ja epätasaisille alustoille.
Tekniset pääominaisuudet
Ranger M570 H -telaketjukärry
Vankkarakenteinen telaketjukärry soveltuu materiaalien kuljettamiseen maataloudessa, rakennustöissä ja metsätaloudessa. Laajennettava lava ja irrotettavat lisälaidat mukauttavat kuormatilan eri käyttötarpeisiin.
Kantavuus on tasaisella alustalla 500 kg ja enintään 30 prosentin kaltevuudella 350 kg. Telaketjuveto, hydraulinen kippaus ja Honda-moottorin narukäynnistys helpottavat työskentelyä.
Honda GX200 -moottori
Honda GX200 on yksisylinterinen, 4-tahtinen OHV-moottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Moottorissa on yläpuoliset venttiilit ja automaattinen dekompressio.
Polttoainesäiliön tilavuus on 3,1 litraa. Käynnistys tapahtuu narusta.
Vaihteisto, jarrut ja voimansiirto
Mekaanisessa vaihteistossa on kuusi eteenpäin- ja kaksi peruutusvaihdetta. Aluevaihtimen avulla voidaan valita hidas tai nopea välitys työskentelyolosuhteiden mukaan.
Pysäköintijarrut kytkeytyvät automaattisesti hallintalaitteiden vapautuessa. Ohjaus tapahtuu hidastamalla tai pysäyttämällä halutun telan pyörintä.
Kääntyvät telastot
Keskimmäiset telarullat liikkuvat esteiden mukaan, mikä auttaa pitämään telaston kosketuksessa alustaan. Telaketjujen leveys on 180 mm ja tukipituus 110 mm.
Telastorakenne on tarkoitettu vakaaseen etenemiseen erilaisilla alustoilla. Koneessa on kelluvat telarullat ja yhteensä neljä rullaa.

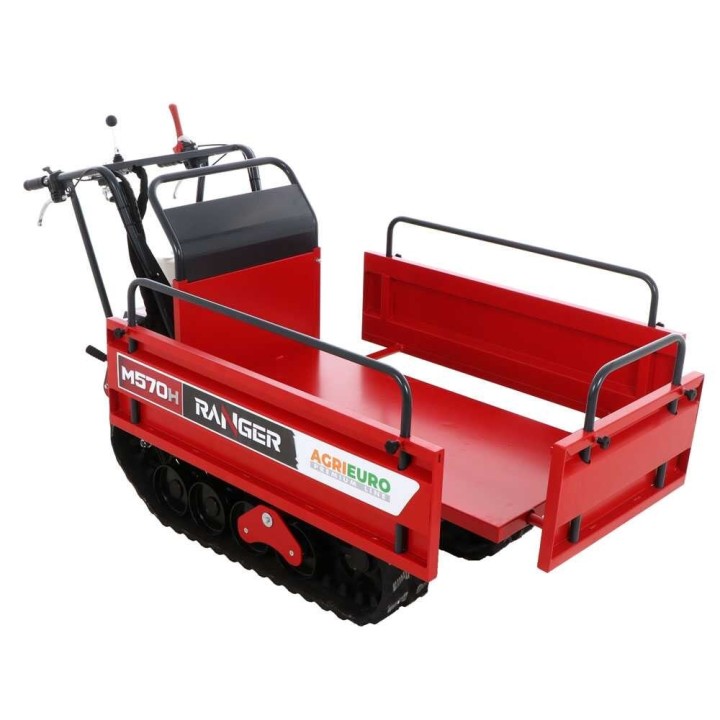

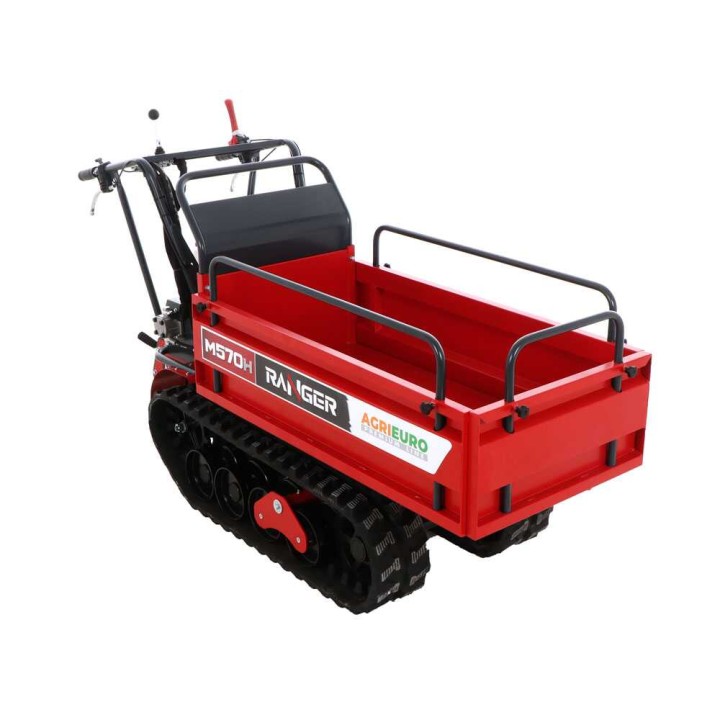

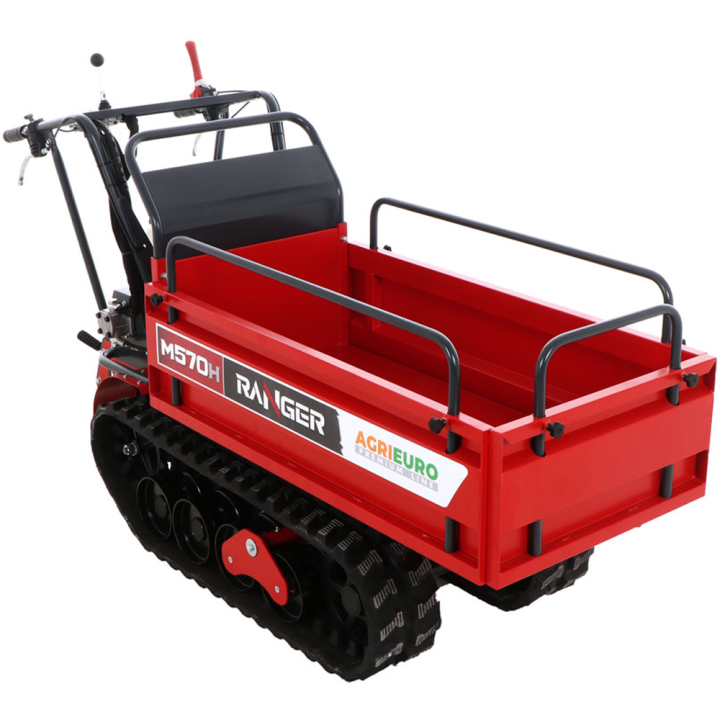

Laajennettava ja kipattava lava
Teräksinen lava on vahvistettu putkimaisilla poikkituilla. Laidat voidaan avata ja laajentaa, jolloin suljetun lavan mitat 110 × 54 × 41 cm kasvavat kokoon 120 × 110 × 41 cm.
Hydraulinen kippaus toimii hallintavivulla ja mahdollistaa lavan nostamisen enintään 90 asteen kulmaan. Irrotettavat lisälaidat kasvattavat kuormatilan käyttömahdollisuuksia.
Hydraulinen nostopiiri
Hydraulijärjestelmä nostaa lavan ja käyttää hallintalaitteiden vipuja. Kokoonpanoon kuuluvat hydraulipumppu, käyttövipu ja vankka hydraulisylinteri.
Lavan suurin kippauskulma on 90 astetta.

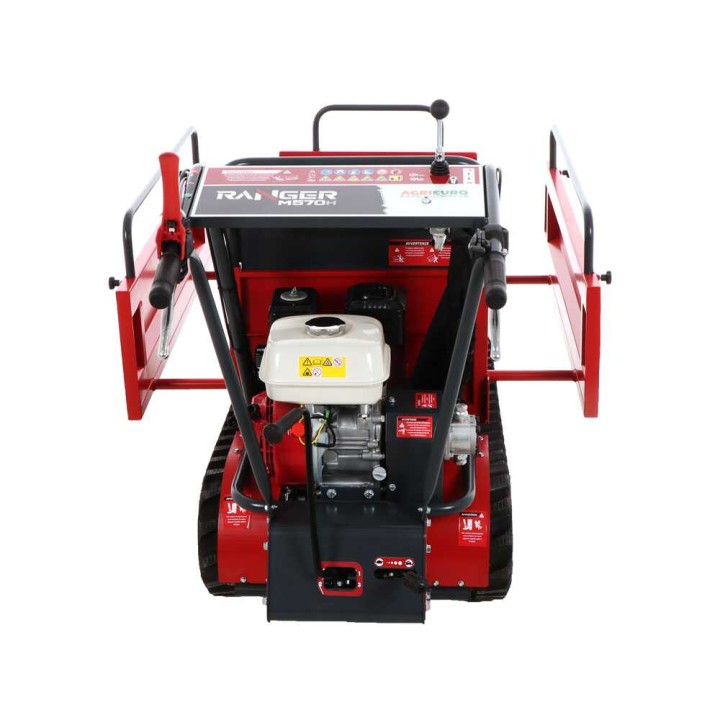

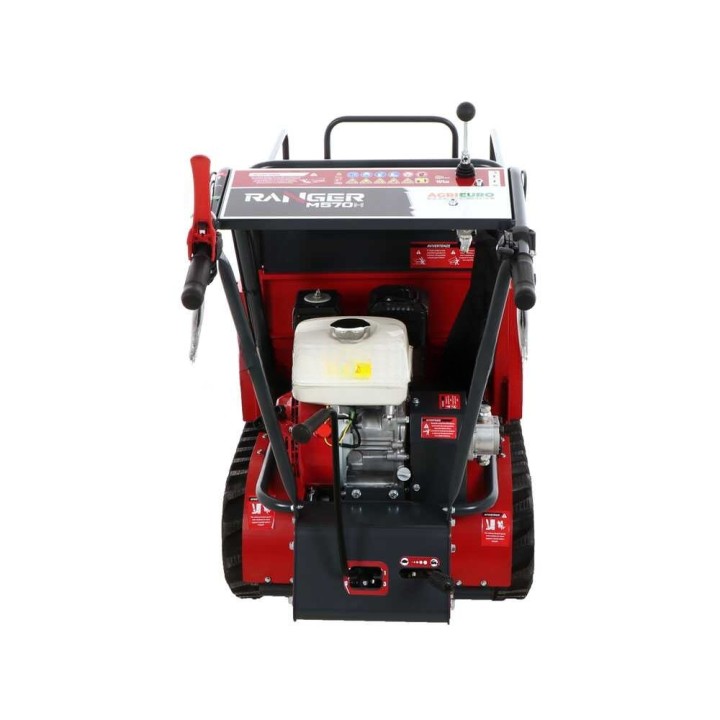

Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti ja niitä voidaan käyttää tarkasti. Kääntyminen tapahtuu vasemman ja oikean telan omilla vivuilla, jolloin suuntaa voidaan säätää asteittain.
- 1: Liikkeen aktivointiin tarkoitettu punainen vipu
- 2: Oikeanpuoleinen ohjausvipu
- 3: Vasemmanpuoleinen ohjausvipu
- 4: Kaasuvipu
- 5: Lavan kippauksen käyttövipu
Koneessa on turvajarru, joka mahdollistaa nopean pysäyttämisen.
Mukana toimitettavat lisävarusteet
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Puinen kuljetuslava
- Kone toimitetaan valmiiksi koottuna
Tekniset tiedot
Yleiset ominaisuudet
| Malli | RANGER M570 H |
|---|---|
| Rakenne | Korkearunkoinen telakone |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Suurin kaltevuus | 30 % |
| Lavan mitat | 110 × 54 × 41 cm |
| Laajennetun lavan mitat | 120 × 110 × 41 cm |
| Lavan sisäkorkeus | 410 mm |
| Käynnistys | Narukäynnistys |
| Tuotantomaa | Italia |
Moottorin tekniset tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Tyyppi | Yksisylinterinen 4-tahtinen OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Polttoaine | Bensiini |
| Polttoainesäiliö | 3,1 l |
| Suurin kierrosluku | 3 600 r/min |
| Puristussuhde | 8,5 : 1 |
| Voitelu | Öljykylpy |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirto | Öljykylvyssä toimivat hammaspyörät |
| Vaihteet | 6 eteen ja 2 taakse |
| Etenemisnopeus | 4,9 km/h |
| Peruutusnopeus | 2,3 km/h |
| Maanvaran korkeus voimansiirron kohdalla | 144 mm |
Varusteet
| Hydraulisylinteri | Kyllä |
|---|---|
| Hydraulinen kippisarja | Kyllä |
| Kaarevat lisälaidat | Kyllä |
| Turvamoottorijarru | Kyllä |
| Kääntyvät telastot | Kyllä |
| Kelluvat telarullat | Kyllä |
| Telaketjun leveys | 180 mm |
| Telaston tukipituus | 110 mm |
| Telarullien kokonaismäärä | 4 |
| Kahva | Pehmustettu kumipinnoite |
Mitat ja paino
| Tuotteen mitat | 192 × 68 × 120 cm |
|---|---|
| Nettopaino | 195 kg |
| Pakkauksen mitat | 199 × 80 × 131 cm |
| Paino pakkauksen kanssa | 215 kg |
| Pakkaus | Puulavalla |
Usein kysytyt kysymykset tuotteesta
Mikä on kuljetuskoneen kantavuus kaltevalla alustalla?
Kantavuus on tasaisella alustalla 500 kg ja enintään 30 prosentin kaltevuudella 350 kg. Suurin ilmoitettu kaltevuus on 30 %.
Mitkä ovat lavan mitat eri asennoissa?
Suljetun lavan mitat ovat 110 × 54 × 41 cm. Laajennettuna lavan mitat ovat 120 × 110 × 41 cm, ja lavan sisäkorkeus on 410 mm.
Millainen moottori ja käynnistys koneessa on?
Koneessa on bensiinikäyttöinen yksisylinterinen 4-tahtinen Honda GX200 OHV -moottori. Iskutilavuus on 196 cm³, nimellisteho 6,5 HP, polttoainesäiliön tilavuus 3,1 l ja käynnistys tapahtuu narusta.
Miten lavan kippaus toimii?
Lavan kippaus toimii hydraulisesti hallintavivulla. Lavan suurin kippauskulma on 90 astetta.
Millainen vaihteisto ja nopeudet koneessa on?
Koneessa on mekaaninen vaihteellinen voimansiirto, jossa on 6 vaihdetta eteen ja 2 taakse. Etenemisnopeus on 4,9 km/h ja peruutusnopeus 2,3 km/h.
Mitä koneen mukana toimitetaan?
Mukana toimitetaan 2 pulloa 4-tahtimoottorin öljyä, käyttöohje ja puinen kuljetuslava. Kone toimitetaan valmiiksi koottuna.
