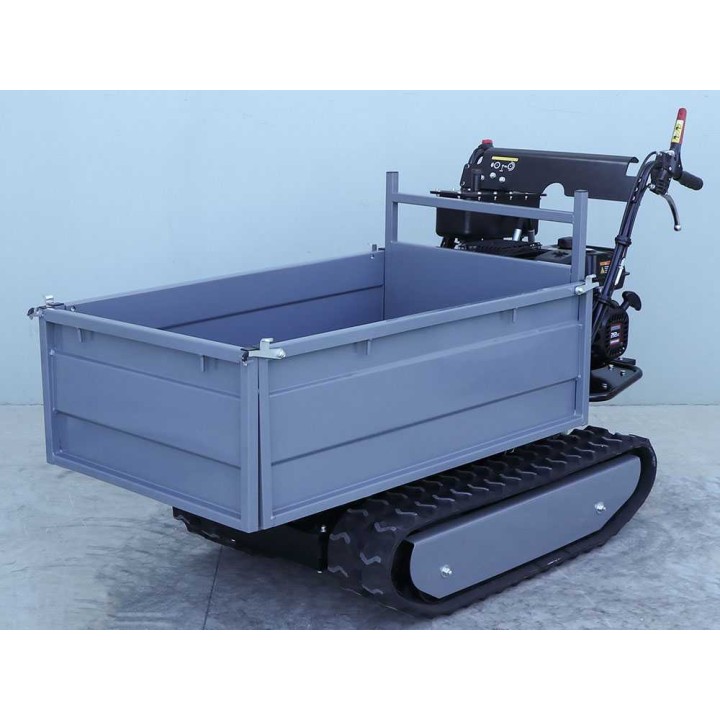

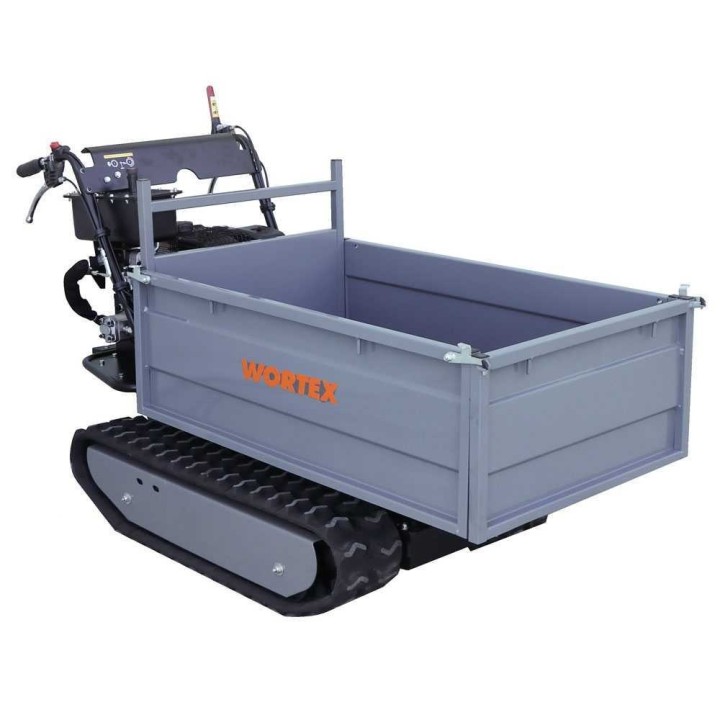

Wortex SFL 500-HS telaketjukärry, 500 kg, hydraulinen jatkettava lava
Telaketjukäyttöinen Wortex SFL 500-HS -moottorikärry kuljettaa 500 kg kuormia, ja sen hydraulisesti kallistettava jatkettava lava helpottaa materiaalien käsittelyä.
Wortex SFL 500-HS -telaketjukuljetin
Wortex SFL 500-HS on telaketjuilla varustettu moottorikärry materiaalien, kuten polttopuiden, kuljettamiseen. Kantavuus tasaisella alustalla on 500 kg, ja hydraulisesti kallistettava lavetti helpottaa kuorman tyhjentämistä.
Koneessa on Loncin G210F -bensiinimoottori, 212 cm³:n iskutilavuus ja 7 HP:n nimellisteho. Kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde sekä jatkettava teräslava tukevat käyttöä erilaisissa kuljetustehtävissä.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
Telaketjukäyttöinen moottorikärry on tarkoitettu raskaiden kuormien siirtämiseen. Kantavuus tasaisella alustalla on 500 kg. Telaketjut tukevat koneen vakautta kuormattuna ja mahdollistavat käytön enintään 20 prosentin kaltevuuksissa.
Teräsrunko on suunniteltu yhdistämään pieni paino ja kestävä rakenne. Jatkettava lava lisää käytettävissä olevaa lastaustilaa, ja hydraulinen kallistus helpottaa kuorman purkamista.

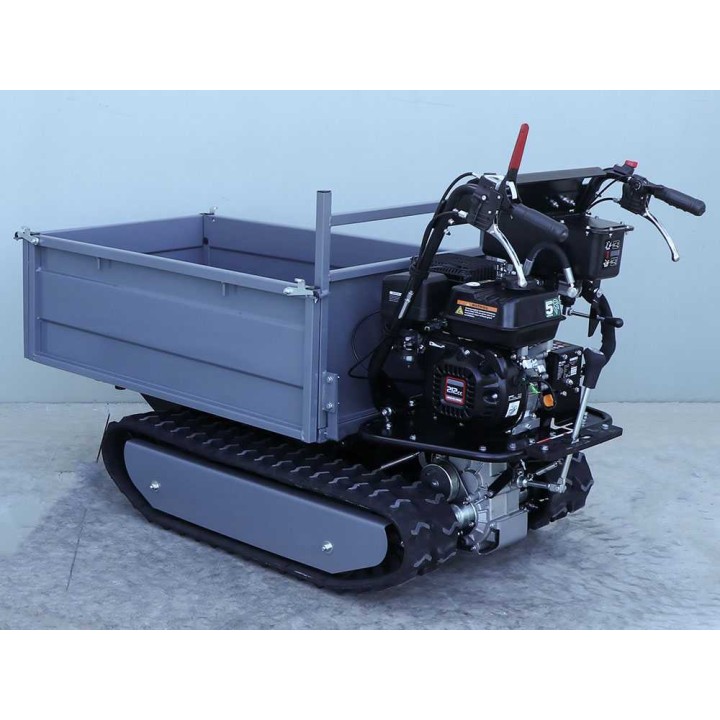

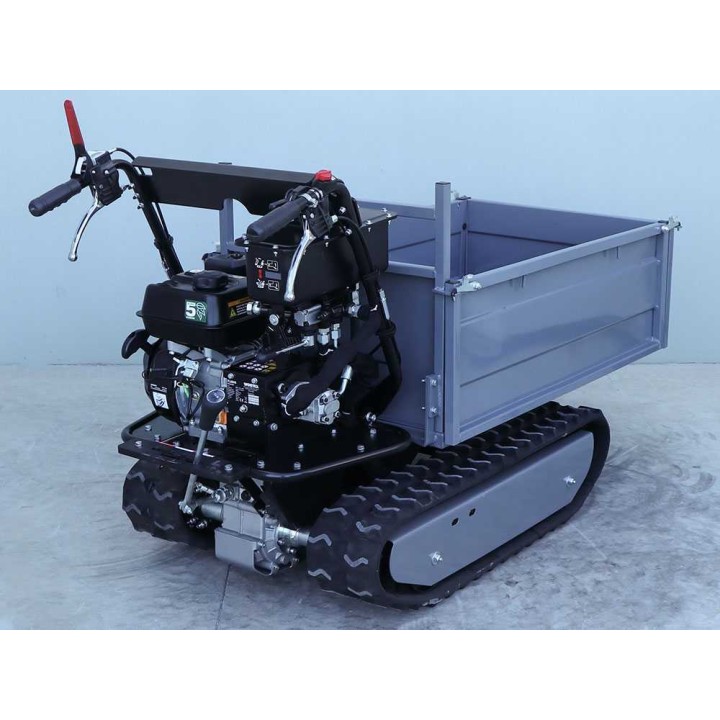

Loncin G210F -moottori
Loncin G210F on yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka iskutilavuus on 212 cm³. Moottorin nimellisteho on 7 HP, ja sylinteri on valmistettu valuraudasta.
Moottori käynnistetään narukäynnistimellä. Moottori toimitetaan ilman öljyä, joten öljymäärä on tarkistettava ja käyttöohjeet luettava ennen ensimmäistä käynnistystä.
Vaihteisto, jarrut ja voimansiirto
Mekaanisessa vaihteistossa on kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Vaihteita käytetään vaihdevivulla.
Vaihteistoon yhdistetyt seisontajarrut aktivoituvat automaattisesti, kun hallintalaitteet vapautetaan. Voimansiirto mahdollistaa ohjaamisen käyttämällä oikeaa tai vasenta telaketjua erikseen.
Voimansiirron öljymäärä on tarkistettava ennen käynnistystä käyttö- ja huolto-ohjeiden mukaisesti.

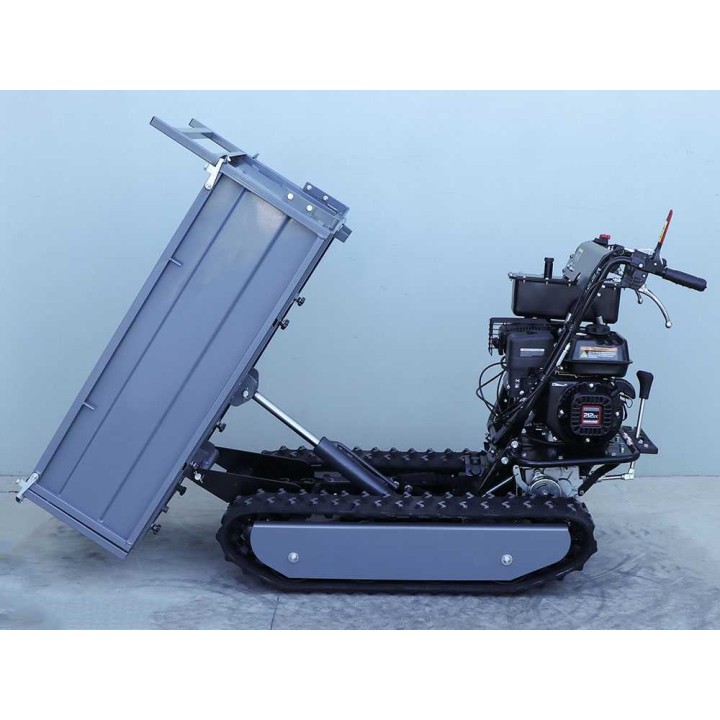

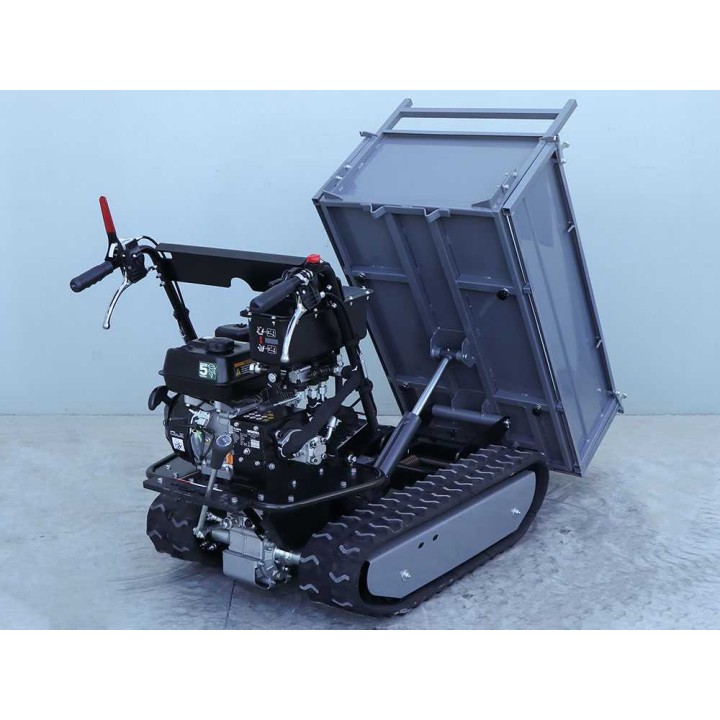

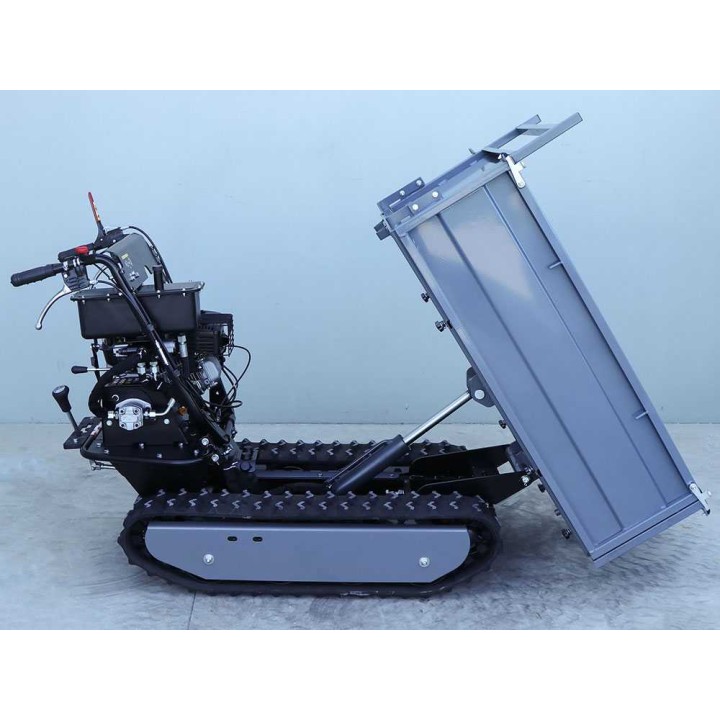

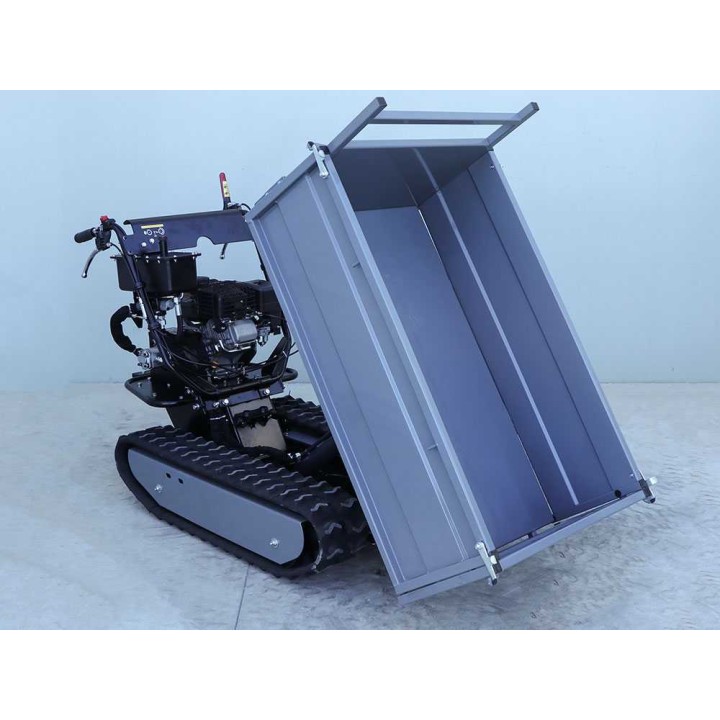

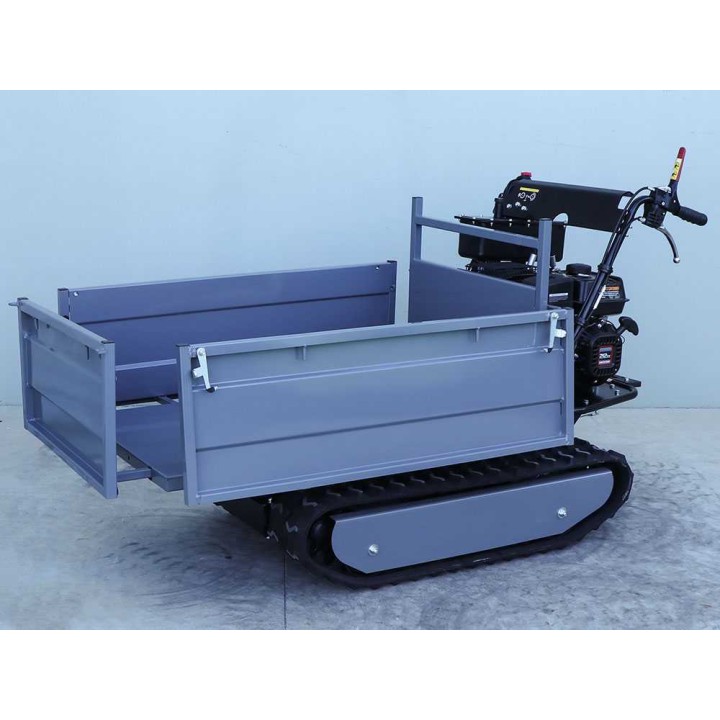

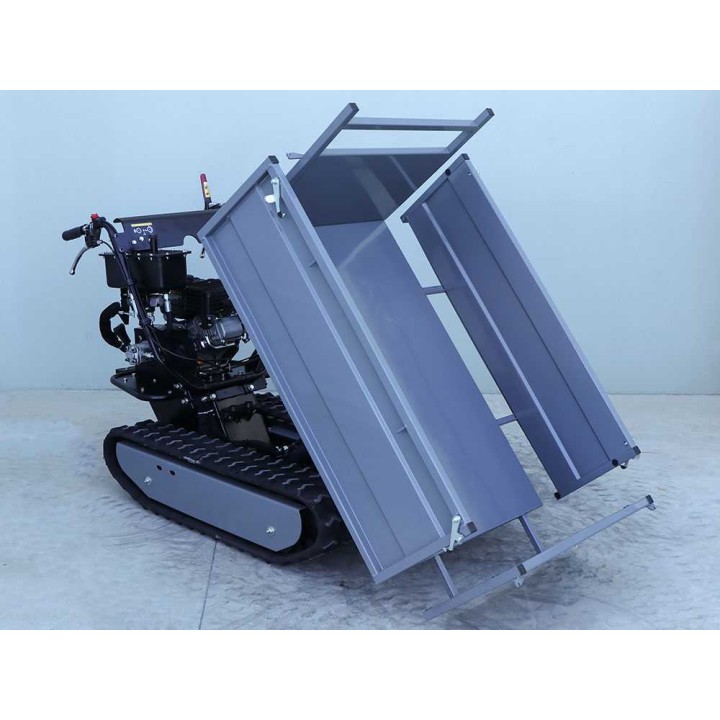

Jatkettava ja hydraulisesti kallistettava lava
Teräksinen lava on vahvistettu putkimaisilla poikkituilla. Lavan pohja on lähellä maata, mikä helpottaa kuormaamista ja kuorman purkamista.

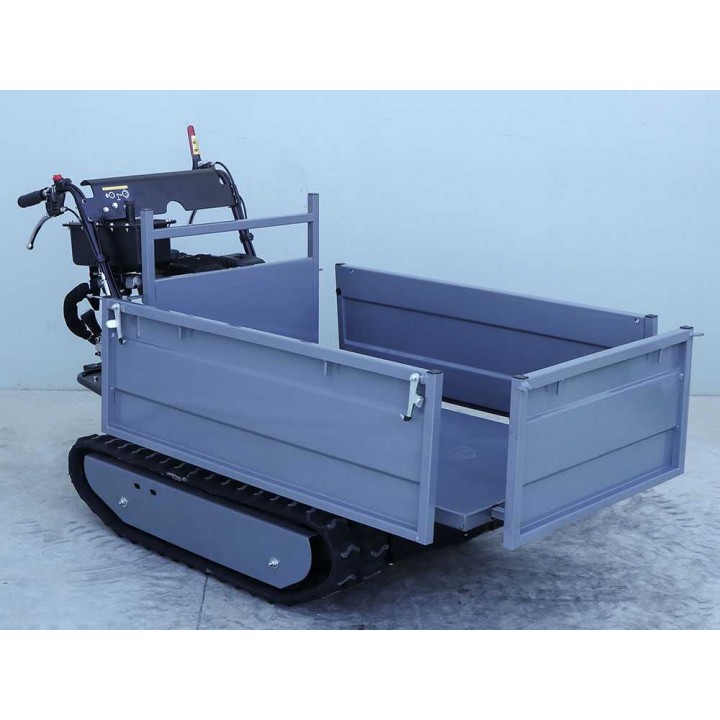

Laidat voidaan jatkaa mittoihin 117 × 89 × 32,5 cm. Perusmitat ovat 104 × 63 × 32,5 cm. Laidat kiinnitetään nuppiruuveilla ja tukevilla saranoilla. Hydraulinen järjestelmä kallistaa lavaa enintään 80 astetta.

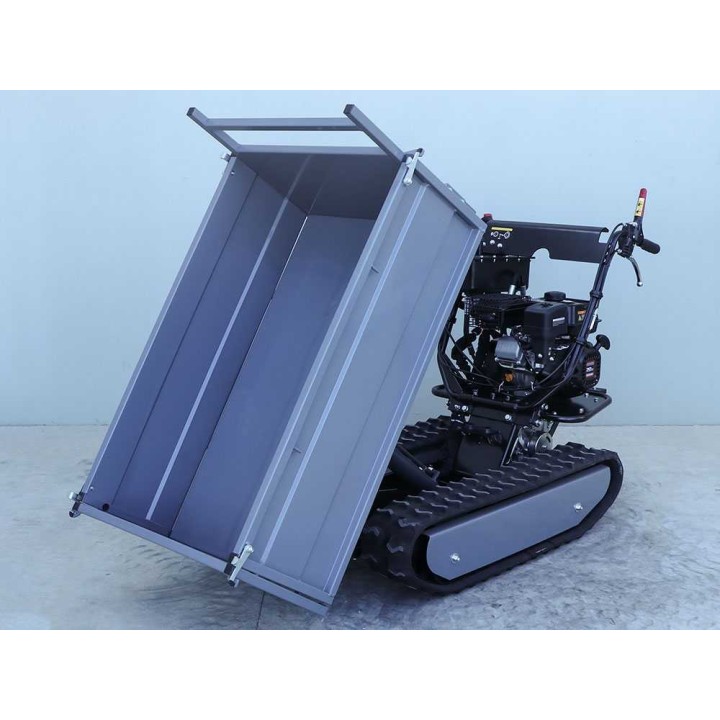

Hydraulinen nostopiiri
Hydraulinen järjestelmä nostaa lavan hallintalaitteiden vivuilla. Kokoonpanoon kuuluvat hydraulipumppu, pumpun käyttövipu ja hydraulisylinteri.
Suurin ilmoitettu kallistuskulma on 80 astetta.
Telaketjut ja alusta
Telaketjualusta on vahvistettu teräsrungolla. Vetopyörä on valettu valuraudan ja teräksen yhdistelmästä, ja kolme rullaa tukevat telaketjua. Rullat ovat itsepuhdistuvat.
Telaketjun leveys on 180 mm ja tukipituus 1 060 mm. Alustan takaosan kulmikas muoto helpottaa etenemistä portaissa ja muiden esteiden yli.
Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti ja niiden avulla koneen liikkeitä voidaan säädellä tarkasti. Ohjaus tapahtuu erillisillä oikean ja vasemman telaketjun vivuilla.
- Lava: hydraulisen kallistuksen vipu turvalukolla
- Punainen käyttövipu: liikkeen aktivointi ja vapautettaessa käsijarruna toimiva pysäytys
- Oikea vipu: oikean telaketjun ohjaus
- Vasen vipu: vasemman telaketjun ohjaus
- Kaasuvipu: moottorin kierrosluvun säätö
- Virtakytkin: moottorin käynnistyksen hallinta
- Lavan vapautusvipu: lavan lukituksen vapauttaminen
Toimitukseen sisältyvät varusteet
- Moottorin öljypullo
- Huoltotyökalusarja
- Käyttöohje
- Puulava pakkausta varten
- Kaksi 1 litran 10W-40-moottoriöljypulloa
- Huoltosarja kynttilällä, monitoimiavaimella, öljynpoistoruiskulla, käytetyn öljyn säilytyspullolla ja suppilolla
- Kuulosuojaimet
- Suojalasit
- Puuvillakäsineet
- Puuvillainen huivi
Moottorikärry toimitetaan valmiiksi koottuna. Pakkauksessa on käyttöohje ja säätöön sekä asennukseen tarkoitettu avainsarja.
Tekniset tiedot
Yleiset tiedot
| Malli | SFL500 HS |
|---|---|
| Tyyppi | Telaketjukäyttöinen |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Suurin kaltevuus | 20 % |
| Käynnistys | Narukäynnistin |
| Valmistusmaa | Kiina |
Moottorin tiedot
| Merkki | Loncin |
|---|---|
| Malli | G210F |
| Moottorityyppi | Yksisylinterinen 4-tahtinen OHV |
| Sylinteri | Valurautaa |
| Iskutilavuus | 212 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 7 HP |
| Polttoaine | Bensiini |
| Voitelu | Öljykylpy |
| Polttoainesäiliö | 4 l |
Voimansiirto ja varustelu
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Eteenpäin-vaihteet | 3 |
| Peruutusvaihteet | 1 |
| Voimansiirto | Hammaspyörät öljykylvyssä |
| Hydraulisylinteri | Kyllä |
| Jatkettava lava | Kyllä |
| Lavan kallistus | Hydraulinen |
| Lavan teräspaksuus | 2 mm |
| Ohjauksen tehostus | Kyllä |
| Moottorijarru | Kyllä |
Lava ja telaketjut
| Lavan mitat | 104 × 63 × 32,5 cm |
|---|---|
| Jatkettuna | 117 × 89 × 32,5 cm |
| Lavan hyötykorkeus | 325 mm |
| Suurin kallistuskulma | 80° |
| Telaketjun leveys | 180 mm |
| Telaketjun tukipituus | 1 060 mm |
| Rullien kokonaismäärä | 3 |
Mitat ja pakkaus

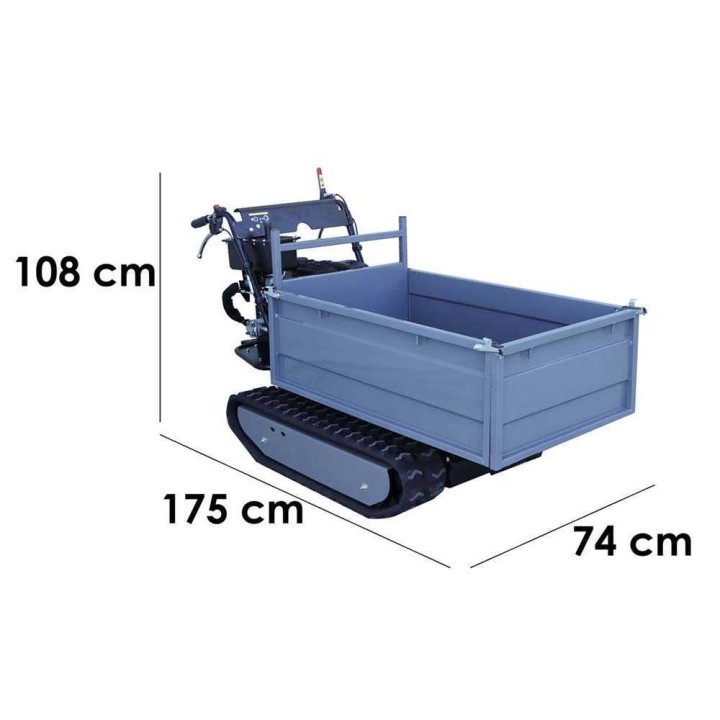

| Tuotteen mitat (P × L × K) | 175 × 74 × 108 cm |
|---|---|
| Nettopaino | 257 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat (P × L × K) | 176 × 77 × 113 cm |
| Bruttopaino | 309 kg |
| Toimitus hydraulisella nostolaitteella | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman moottorikärry kestää?
Kantavuus tasaisella alustalla on 500 kg. Koneen suurin käyttökaltevuus on 20 %.
Mitkä ovat lavan mitat ja miten lavaa voi jatkaa?
Lavan perusmitat ovat 104 × 63 × 32,5 cm. Jatkettuna lavan mitat ovat 117 × 89 × 32,5 cm.
Miten lavan kallistus toimii?
Lava kallistuu hydraulisesti hallintalaitteiden vivuilla, ja suurin kallistuskulma on 80°.
Millainen moottori ja käynnistys laitteessa on?
Laitteessa on yksisylinterinen 4-tahtinen OHV-bensiinimoottori Loncin G210F. Iskutilavuus on 212 cm³, nimellisteho 7 HP ja polttoainesäiliön tilavuus 4 l. Moottori käynnistetään narukäynnistimellä.
Mitkä ovat moottorikärryn ulkomitat ja paino?
Tuotteen mitat ovat 175 × 74 × 108 cm ja nettopaino 257 kg. Pakkausmitat ovat 176 × 77 × 113 cm ja bruttopaino 309 kg.
Toimitetaanko moottorikärry valmiiksi koottuna?
Moottorikärry toimitetaan valmiiksi koottuna. Toimitukseen sisältyvät käyttöohje sekä säätöön ja asennukseen tarkoitettu avainsarja.
