Wortex SFH 500 telaketjukuljetin, 500 kg, Honda GX200, jatkettava kuormatila
Telaketjukuljetin 500 kg:n kuormille, Honda GX200 -bensiinimoottori, jatkettava ja käsin kipattava kuormatila sekä 3+1-vaihteinen vaihteisto.

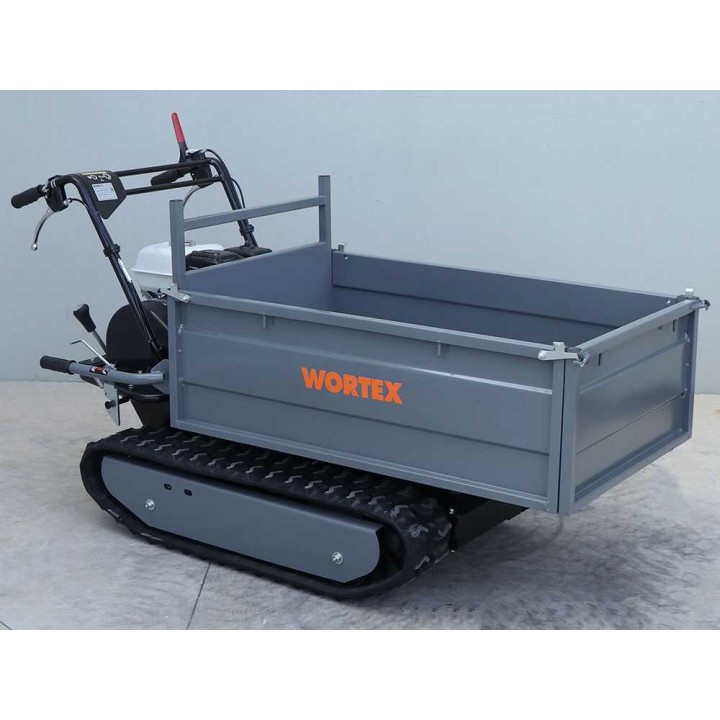

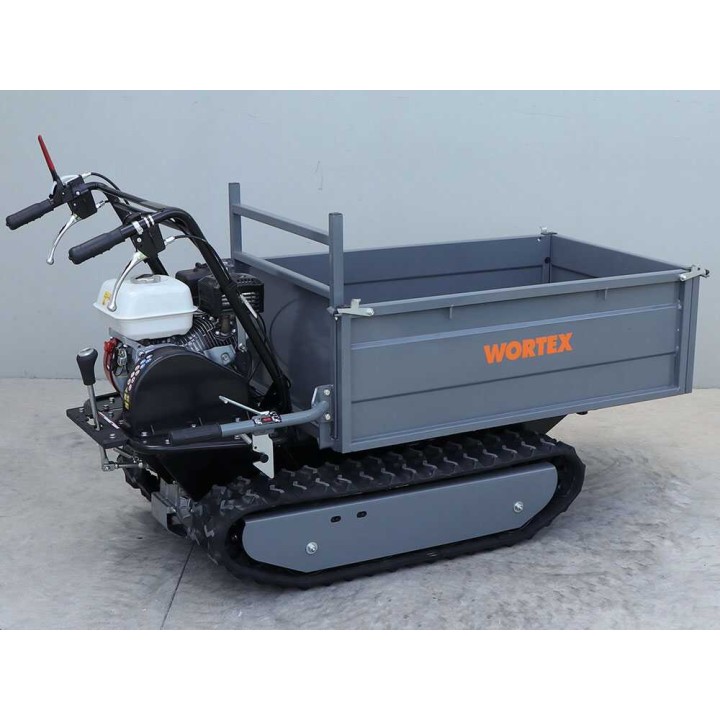

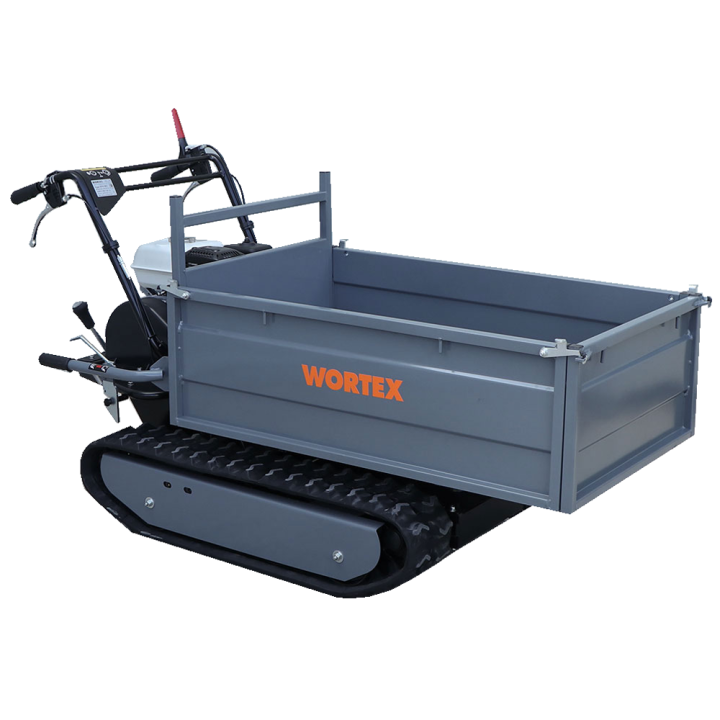

Wortex SFH 500 -telaketjukuljetin 500 kg:n kuormille
Wortex SFH 500 on bensiinimoottorilla varustettu telaketjukuljetin rakennus-, maa- ja metsätöihin. Honda GX200 -moottorin 196 cm³:n iskutilavuus ja 6,5 HP:n nimellisteho mahdollistavat enintään 500 kg:n kuormien siirtämisen myös kaltevalla alustalla.
Telaketjurakenne, 3+1-vaihteinen mekaaninen vaihteisto sekä jatkettava ja käsin kipattava kuormatila helpottavat materiaalien, kuten puun, betonin, tiilien ja rakennusjätteen, kuljetusta.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
SFH 500:n telaketjuilla liikkuva rakenne on tarkoitettu raskaiden kuormien siirtämiseen. Kantavuus on 500 kg, ja koneen ilmoitettu enimmäiskaltevuus on 20 %. Kuormatilan avulla voidaan kuljettaa esimerkiksi puuta, sementtiä, tiiliä, purkujätettä ja muuta rakennusmateriaalia.
Vankka teräsrunko ja kolme etenevää vaihdetta sekä peruutusvaihde tukevat työskentelyä erilaisissa kuljetustehtävissä.

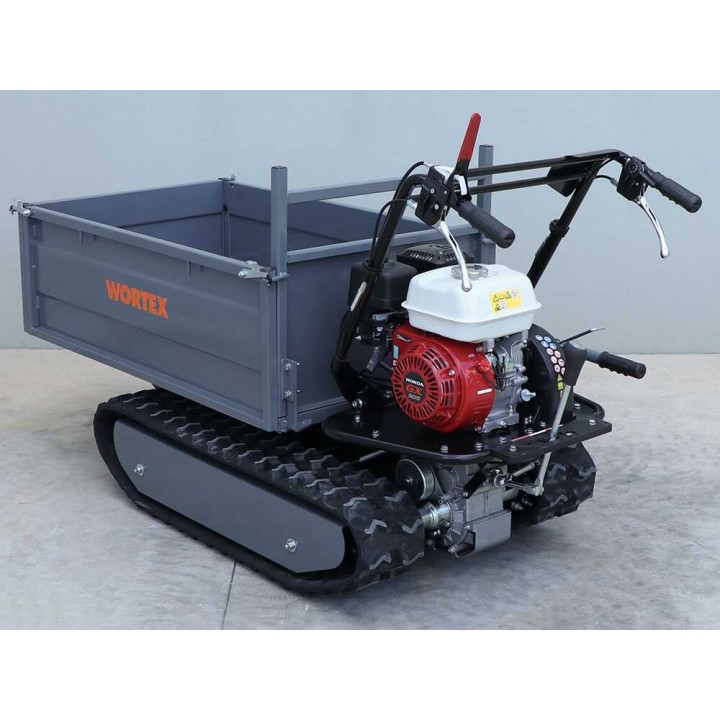

Honda GX200 -moottori
Kuljetin on varustettu Honda GX200 -bensiinimoottorilla. Moottori on yksisylinterinen, 4-tahtinen ja OHV-tyyppinen. Iskutilavuus on 196 cm³, nimellisteho 6,5 HP ja ilmoitettu todellinen teho 5,5 HP.
- Puristussuhde 8,5:1
- Enimmäiskierrosluku 3 600 r/min
- Vääntömomentti 12,4 Nm / 2 500 r/min
- Polttoainesäiliö 3,1 l
- Automaattinen puristuksenkevennys
- Öljykylpyvoitelu ja yläpuoliset venttiilit
Vaihteisto, jarrut ja voimansiirto
Mekaanisessa vaihteistossa on kolme eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Vaihteita käytetään vaihdevivulla. Öljykylvyssä toimiva hammaspyörävoimansiirto on suunniteltu kestämään kuormitettua käyttöä.
Seisontajarrut kytkeytyvät automaattisesti, kun hallintalaitteet vapautetaan. Tämä pitää koneen paikallaan vapaa-asennossa myös kaltevalla alustalla. Ohjaus tapahtuu vaikuttamalla erikseen oikean tai vasemman telaketjun pyörintään.
Voimansiirron öljymäärä on tarkistettava ennen käynnistystä käyttö- ja huolto-ohjeiden mukaisesti.

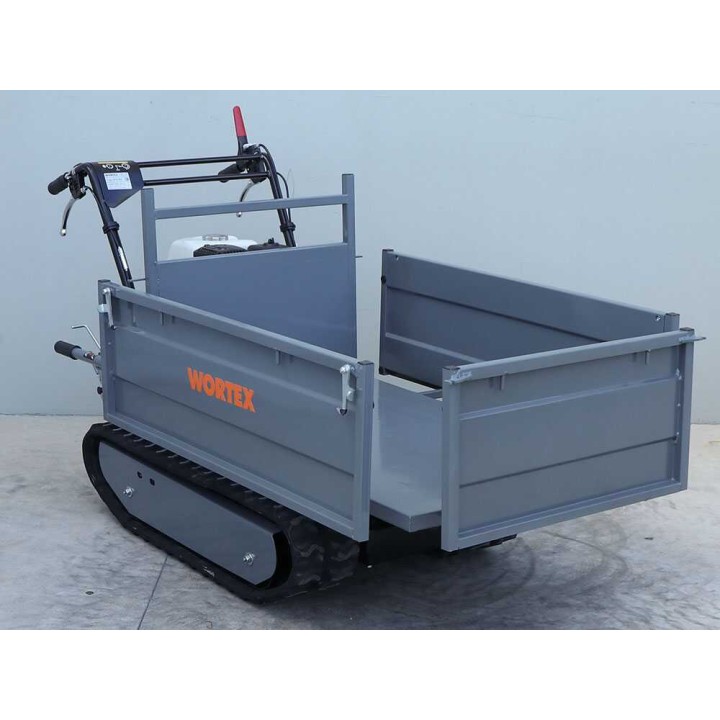

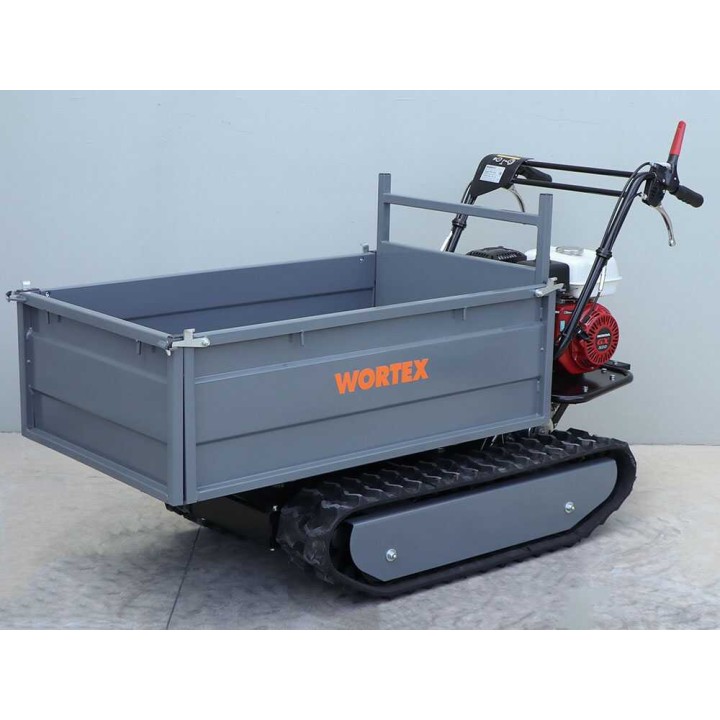

Jatkettava ja kipattava kuormatila

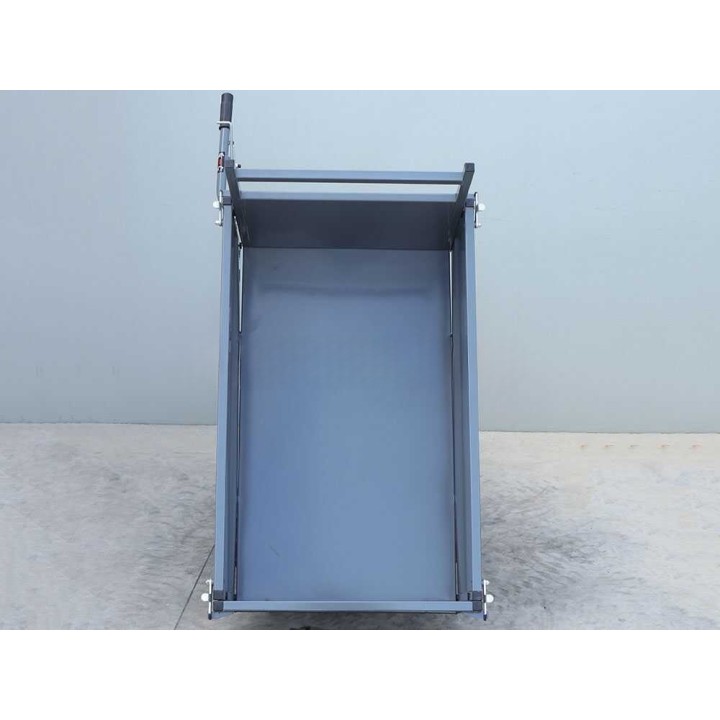

Kuormatila on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkimaisilla poikkituilla. Matala kuormatason korkeus helpottaa lastaamista ja purkamista.

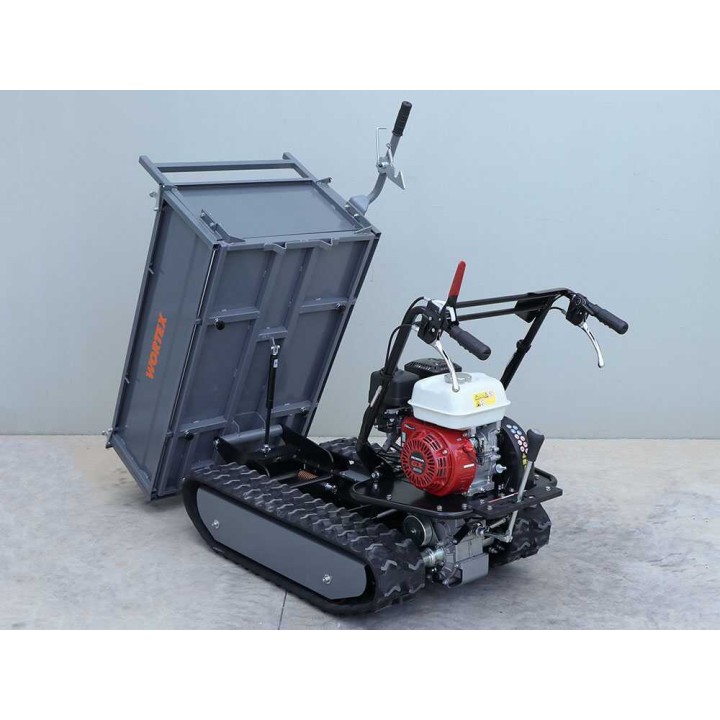

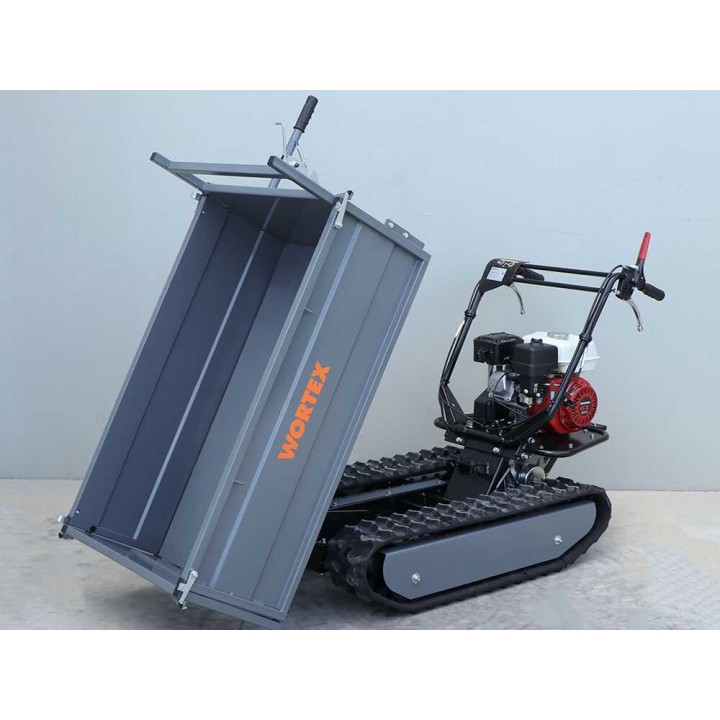

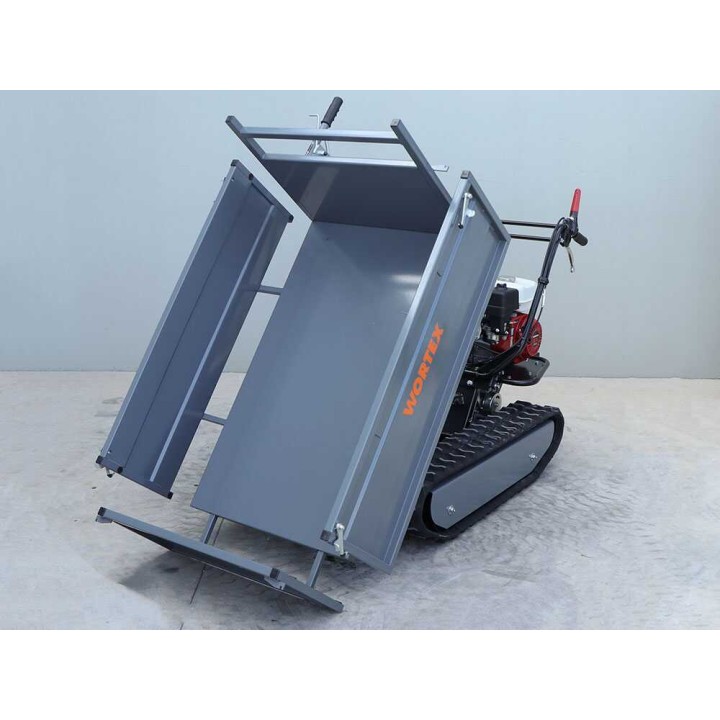

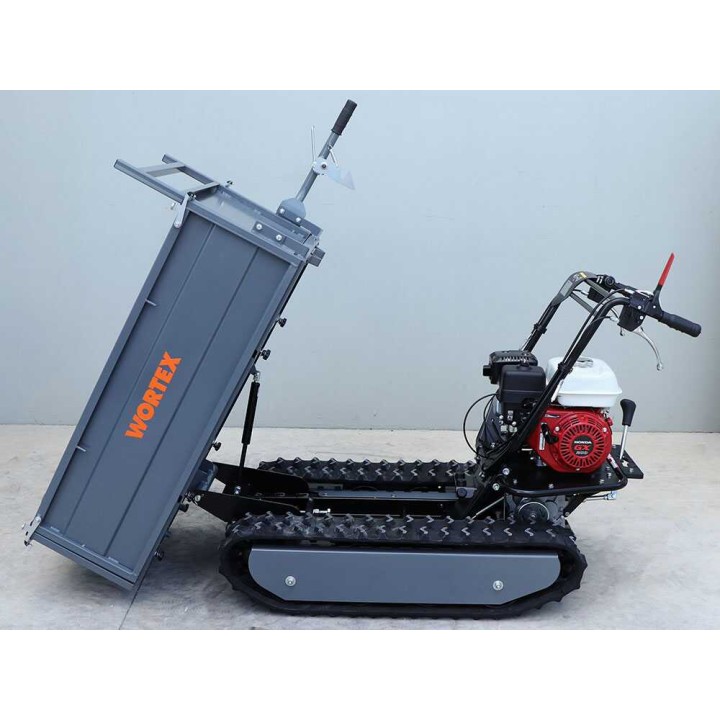

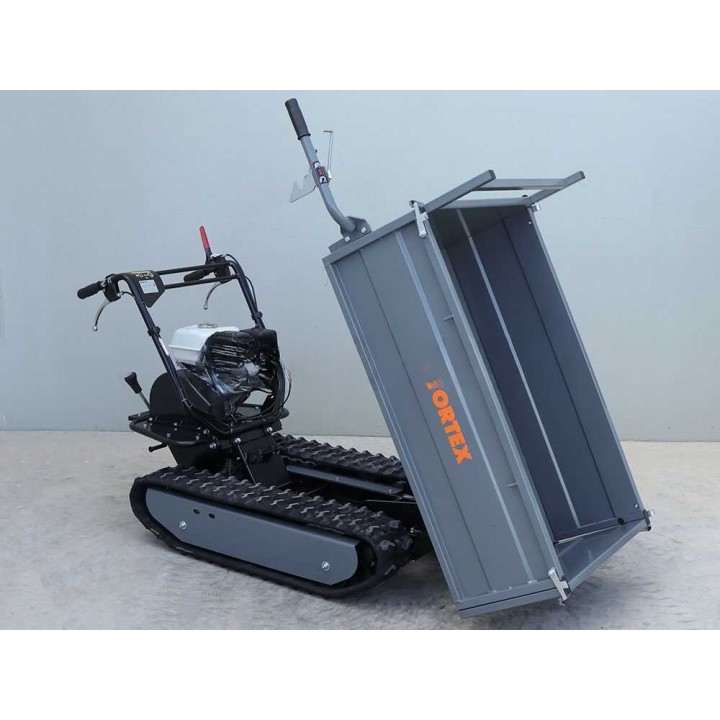

Laidat voidaan jatkaa avaamalla yläosan saranat ja löysäämällä kuormatilan alla olevat siipimutterit. Kuormatila voidaan kipata käsin sivulla olevan vivun avulla.
- Kuormatilan vakiomitat: 104 × 63 × 32,5 cm
- Jatkettuna: 117 × 89 × 32,5 cm
- Teräksen ilmoitettu paksuus 2 mm
- Jatkettavat laidat ja sulkukahvat
Telaketjut ja telasto
Telaston runko on vahvistettu teräksellä, ja vetopyörä on valmistettu valuraudan ja teräksen yhdistelmästä. Kolme rullaa tukee telaketjua, ja rullat ovat itsepuhdistuvat.
Telaston yläosan kulmikas rakenne helpottaa nousua portaiden tai muiden esteiden yli. Telaketjun leveys on 180 mm ja tuettu kokonaispituus 1 060 mm.
Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti. Punainen liikevipu toimii myös käsijarruna, kun se vapautetaan. Alemmilla vivuilla ohjataan oikeaa ja vasenta telaketjua erikseen.
Ohjausta voidaan säätää vivun liikkeen mukaan. Osittainen vivun veto hidastaa kyseisen telaketjun liikettä ja mahdollistaa asteittaisen kääntymisen.
- Oikea vipu: oikean telaketjun ohjaus
- Vasen vipu: vasemman telaketjun ohjaus
- Liikevipu: ajon aktivointi ja käsijarru
- Kaasuvipu: moottorin kierrosluvun säätö
- Virtakytkin: moottorin käynnistyksen hallinta
- Kuormatilan vapautusvipu: kuormatilan kippauksen vapautus
Toimitukseen sisältyvät varusteet
Toimitukseen sisältyy moottorin huoltoon tarkoitettu varaosa- ja tarvikesarja, kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa, huoltoavaimet sekä käyttöohje.
- Moottorin sytytystulppa
- Nivelöity ammattimallinen sytytystulppa-avain
- Elliptinen paperinen ilmansuodatin vaahtomuovipäällysteellä
- Pyöreä vaahtomuovinen ilmansuodatin öljykylpyiselle suodatinjärjestelmälle
- 2 × 600 ml SAE 15W-40-moottoriöljyä
- Huoltoavaimet
- Käyttöohje
Tekniset tiedot
Yleiset tiedot
| Malli | SFH 500 |
|---|---|
| Rakenne | Telavetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Enimmäiskaltevuus | 20 % |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Kiina |
Moottori
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Tyyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Puristussuhde | 8,5:1 |
| Enimmäiskierrosluku | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Polttoainesäiliö | 3,1 l |
| Voitelu | Öljykylpy |
| Puristuksenkevennys | Automaattinen |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirto | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäinvaihteet | 3 |
| Peruutusvaihteet | 1 |
| Käyttö | Vaihdevipu |
| Turvamoottorijarru | Kyllä |
Kuormatila ja telasto
| Kuormatila | Jatkettava |
|---|---|
| Kuormatilan materiaali | Teräs |
| Kuormatilan paksuus | 2 mm |
| Vakiomitat | 104 × 63 × 32,5 cm |
| Jatkettuna | 117 × 89 × 32,5 cm |
| Hyötykorkeus sisällä | 325 mm |
| Kippaus | Käsikäyttöinen |
| Ohjauksen tehostus | Kyllä |
| Telaketjun leveys | 180 mm |
| Tuettu telaston pituus | 1 060 mm |
| Rullien määrä | 3 |
| Telaketjun narukäynnistys | Kyllä |
Toimitus ja mitat

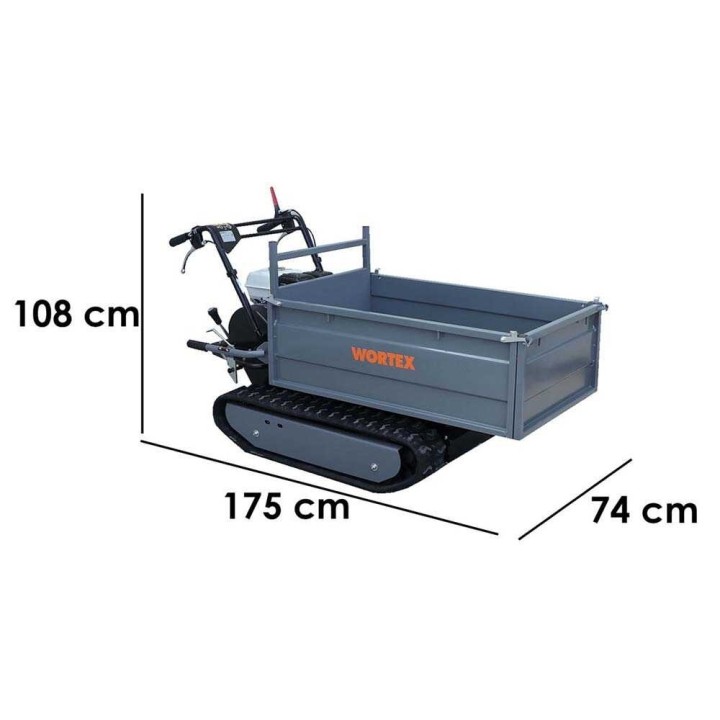

| Tuotteen mitat (P × L × K) | 175 × 74 × 108 cm |
|---|---|
| Nettopaino | 228 kg |
| Pakkaus | Puulavalla |
| Pakkauksen mitat (P × L × K) | 183 × 82 × 116 cm |
| Paino pakkauksineen | 261 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoonpanotila | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetin voi siirtää?
Kantavuus on 500 kg. Ilmoitettu enimmäiskaltevuus on 20 %.
Mitkä ovat kuljettimen mitat ja paino?
Tuotteen mitat ovat 175 × 74 × 108 cm ja nettopaino 228 kg. Pakattuna mitat ovat 183 × 82 × 116 cm ja paino pakkauksineen 261 kg.
Miten kuormatilan kokoa voi muuttaa?
Kuormatila on jatkettava. Vakiomitat ovat 104 × 63 × 32,5 cm ja jatkettuna 117 × 89 × 32,5 cm.
Voiko kuormatilan kipata ilman hydrauliikkaa?
Kuormatila kipataan käsin sivulla olevan vivun avulla.
Millainen moottori ja käynnistys laitteessa on?
Kuljettimessa on Honda GX200 -bensiinimoottori. Moottori on yksisylinterinen 4-tahtimoottori, jonka iskutilavuus on 196 cm³, nimellisteho 6,5 HP ja todellinen teho 5,5 HP. Käynnistys tapahtuu narukäynnistyksellä.
Toimitetaanko kuljetin valmiiksi koottuna?
Tuote toimitetaan valmiiksi koottuna puulavalla.
