Efco TN 3400 H telaketjukärry, 350 kg, Honda GCVX 170, laajennettava lava kuvat

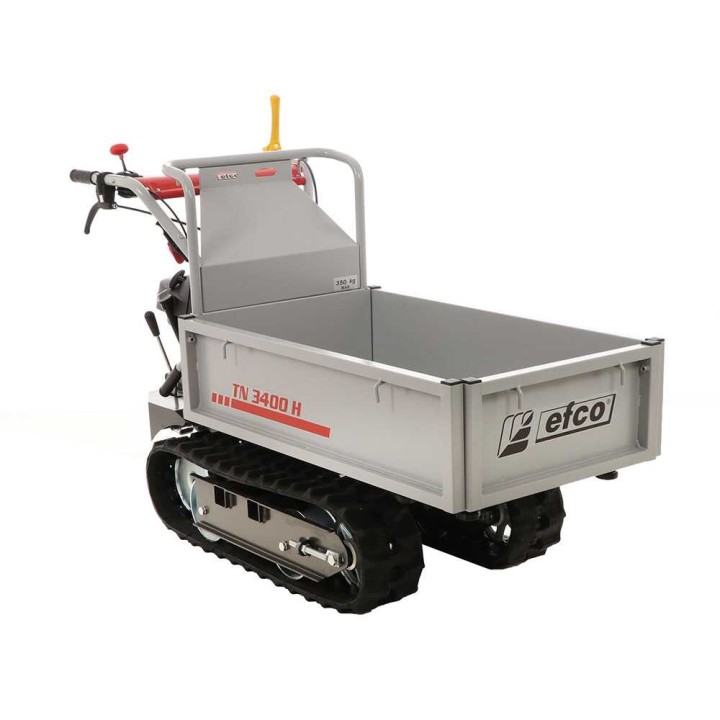

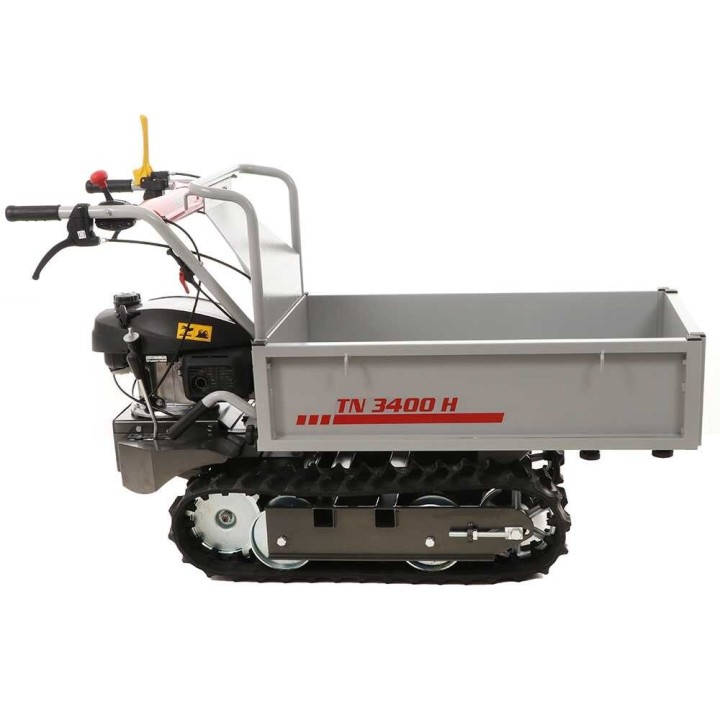

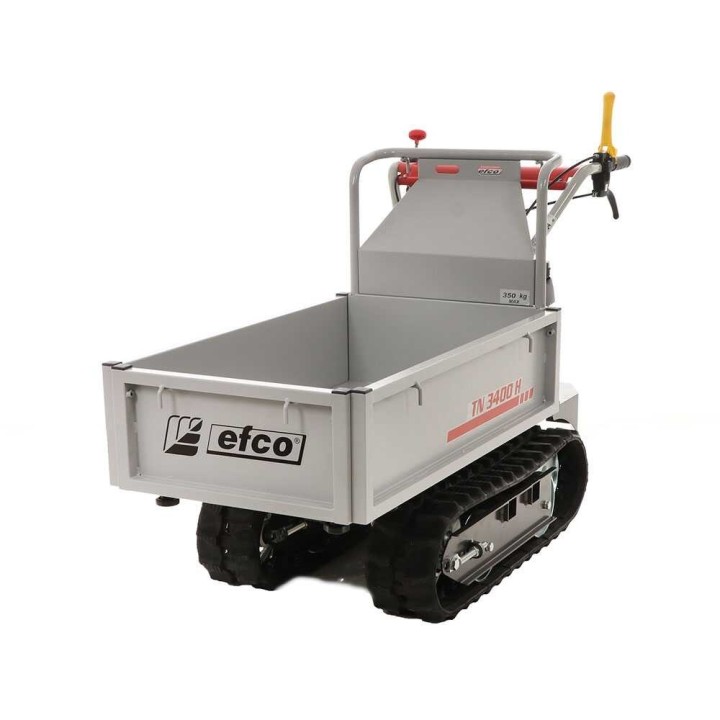

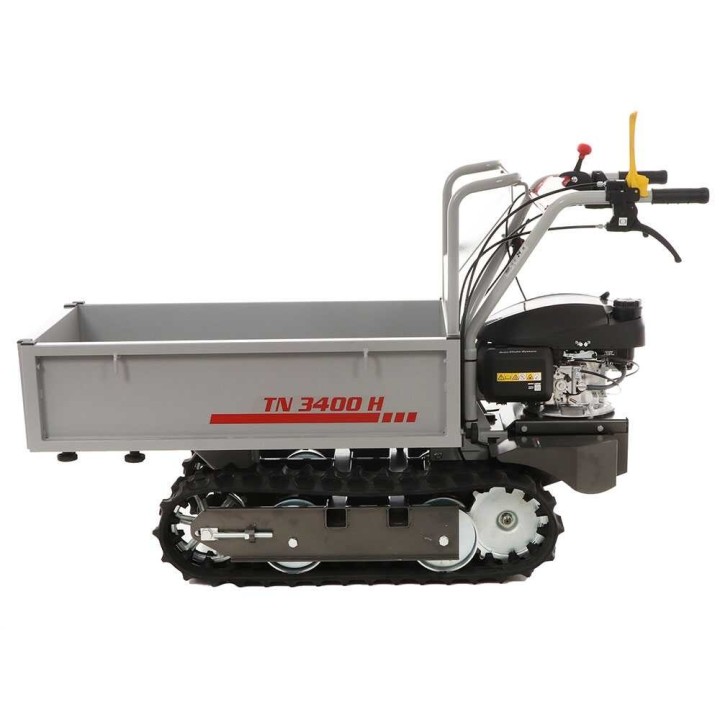

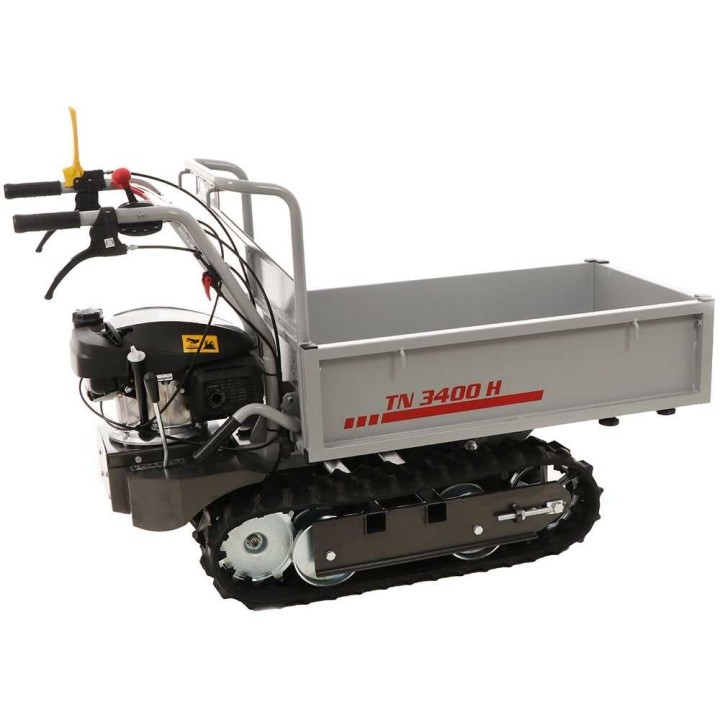

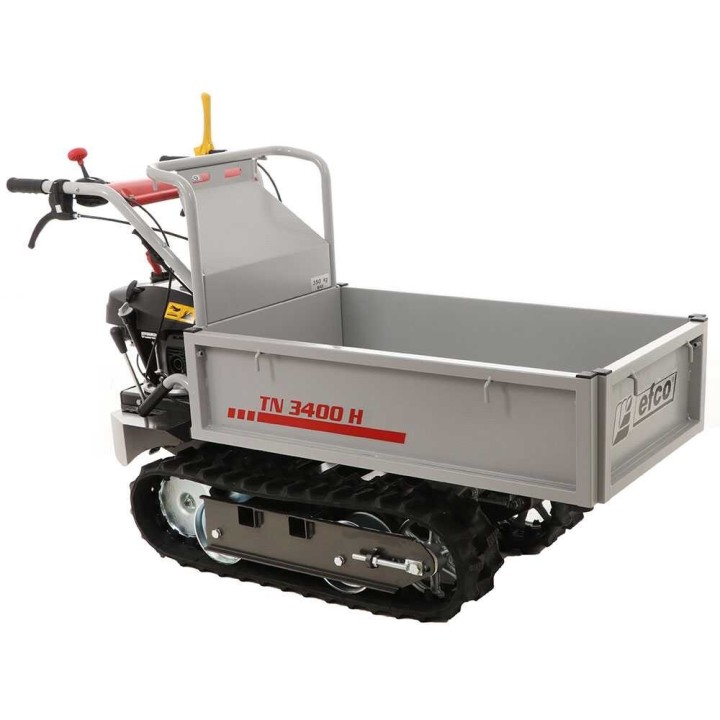

Efco TN 3400 H telaketjukärry, 350 kg, Honda GCVX 170, laajennettava lava
Telaketjuvetoinen TN 3400 H -motokottikärry kuljettaa enintään 350 kg:n kuormia laajennettavalla ja käsin kallistettavalla teräslavalla.

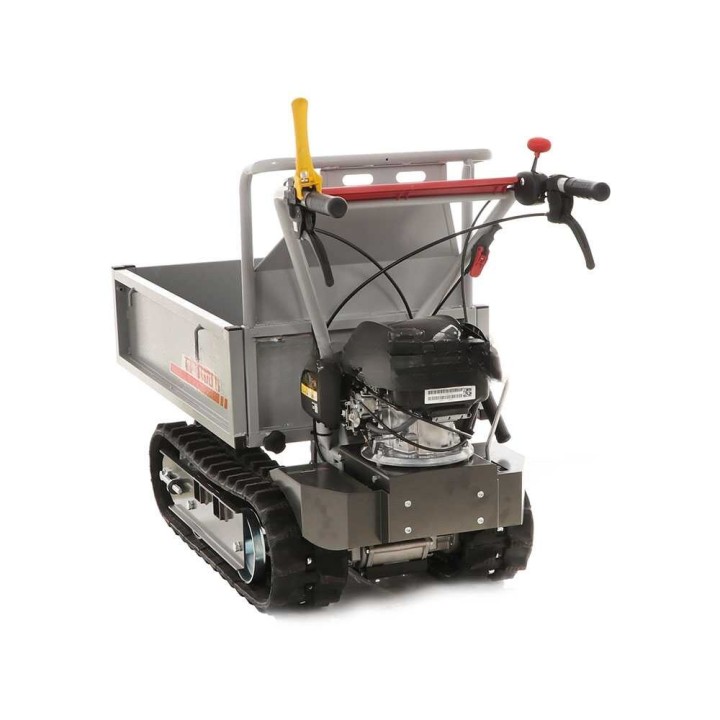

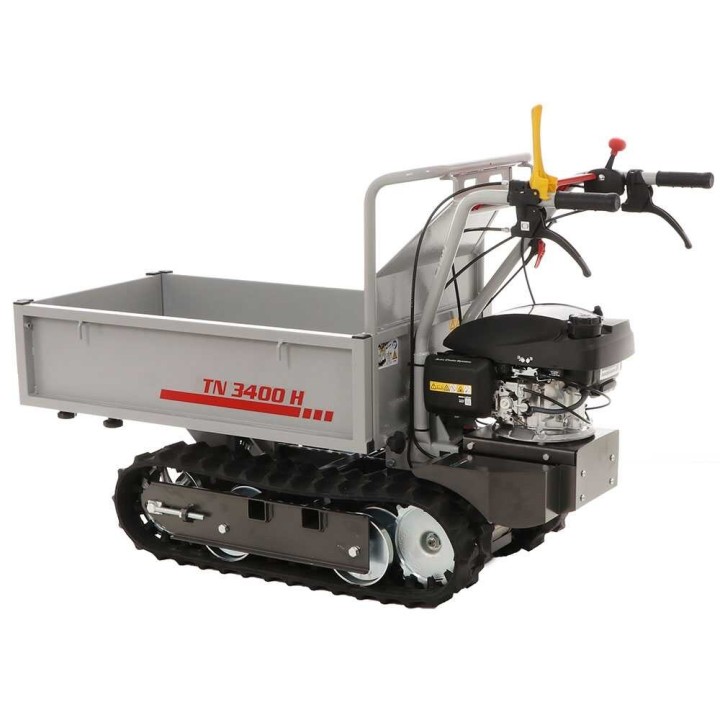

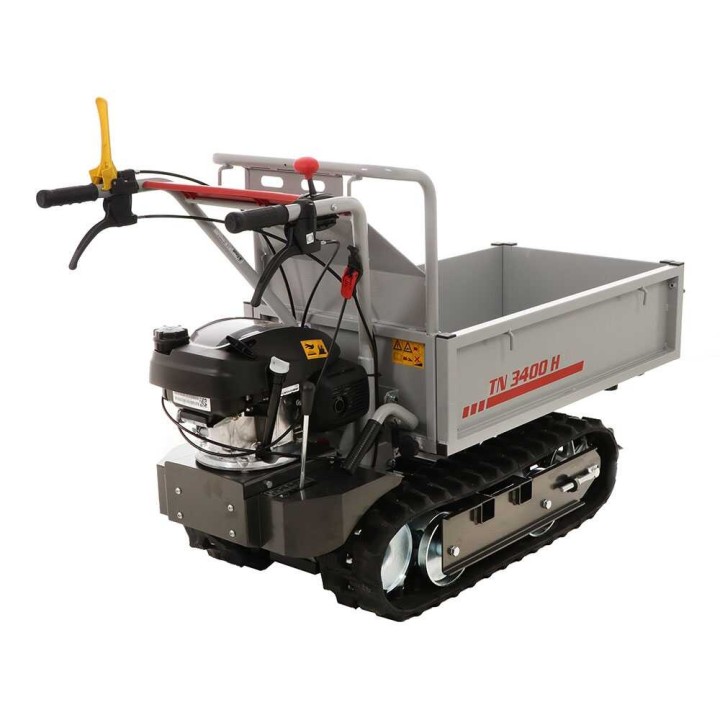

Telaketjuvetoinen TN 3400 H -motokottikärry
Efco TN 3400 H on telaketjuvetoinen motokottikärry, joka soveltuu kuormien siirtämiseen maataloudessa, karjataloudessa, rakentamisessa ja puutarhatöissä. Honda GCVX 170 -nelitahtimoottori tuottaa 4,8 HP:n nimellistehon, ja koneen kantavuus on 350 kg.
Laajennettava teräslava voidaan säätää eri kuormille sopivaksi ja kallistaa käsikäyttöisesti. Telaketjut, mekaaninen vaihteisto ja pieni 700 mm:n kääntösäde helpottavat työskentelyä ahtaissa ja kaltevissa paikoissa.
Tekniset pääominaisuudet
TN 3400 H -telaketjukärry
Telaketjuvetoinen rakenne ja 4-tahtimoottori mahdollistavat enintään 350 kg:n kuormien kuljettamisen myös ahtaissa tiloissa ja kaltevalla maalla. Kääntösäde on 700 mm, joten kone soveltuu rajattuihin työskentelytiloihin.
Mekaaninen voimansiirto käyttää öljykylvyssä toimivaa hammaspyörävaihteistoa, jossa on sisäinen tasauspyörästön lukitus. Koneessa on kaksi eteenpäin- ja kaksi peruutusvaihdetta.

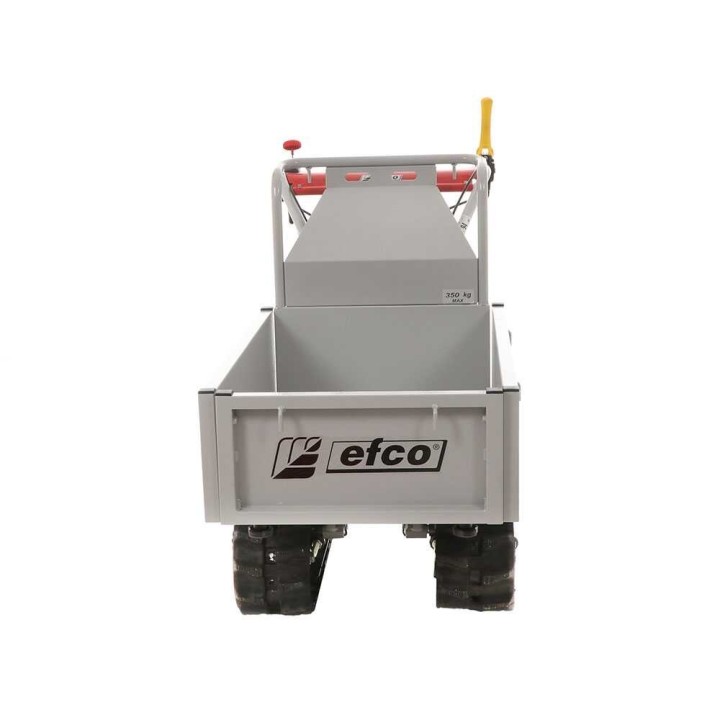

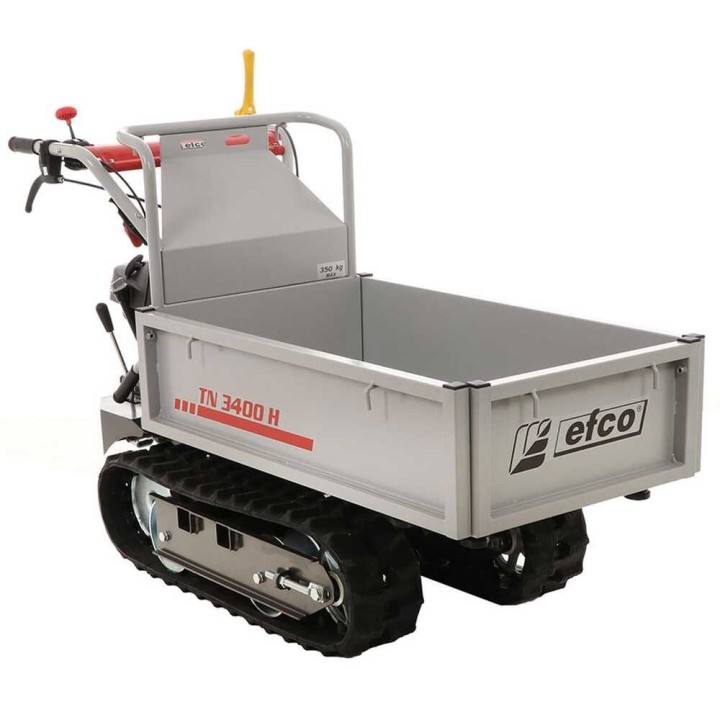

Laajennettava ja kallistettava lava
Teräksinen lava on vahvistettu alapuolisilla putkipalkeilla. Kuormatila sijaitsee lähellä maanpintaa, mikä helpottaa lastaamista ja purkamista sekä pitää koneen painopisteen matalana.
Laidat voidaan laajentaa avaamalla sivuilla ja alapuolella olevat nupit. Kun sopiva koko on saavutettu, nupit kiristetään uudelleen. Laajennettuna lavan mitat ovat 106 × 90 × 35,5 cm.
Lava kallistuu enintään 45 astetta. Kippaus vapautetaan sivulla olevalla kumipäällysteisellä vivulla ja tehdään käsikäyttöisesti.
Vaihteisto, seisontajarrut ja voimansiirto
Voimansiirto perustuu öljykylvyssä toimivaan hammaspyörävähennysvaihteistoon, jossa on sisäinen tasauspyörästön lukitus. Ohjaus tapahtuu vaikuttamalla erikseen oikeaan tai vasempaan telaketjuun. Kytkin on hihnakäyttöinen ja ohjauskytkimet toimivat öljykylvyssä vaihteiston sisällä.
Vaihteistossa on kaksi eteenpäin- ja kaksi peruutusvaihdetta. Eteenpäinajon enimmäisnopeus on 4,8 km/h ja peruutuksen 2,1 km/h.
Seisontajarrut kytkeytyvät automaattisesti, kun ohjaimet vapautetaan. Voimansiirron öljymäärä on tarkistettava aina ennen käynnistämistä käyttö- ja huolto-ohjeiden mukaisesti.

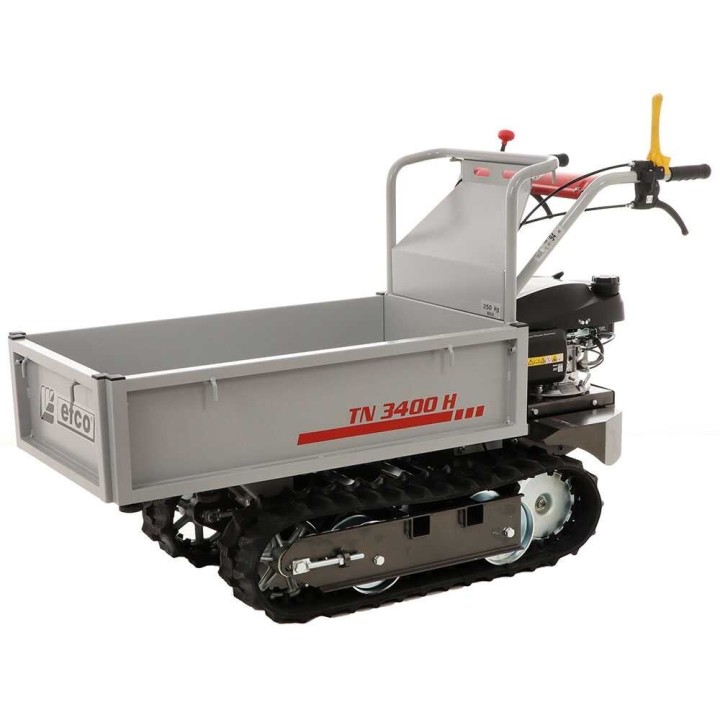

Telaketjut ja alusta
Vahvistetusta erikoiskumista valmistetut telaketjut tarjoavat hyvän pidon ja vakaan etenemisen erilaisilla pinnoilla. Telaketjujen rakenne mahdollistaa myös kynnysten ylittämisen.
Telaketjujen 700 mm:n kääntösäde helpottaa työskentelyä kapeilla ja epätasaisilla alueilla.

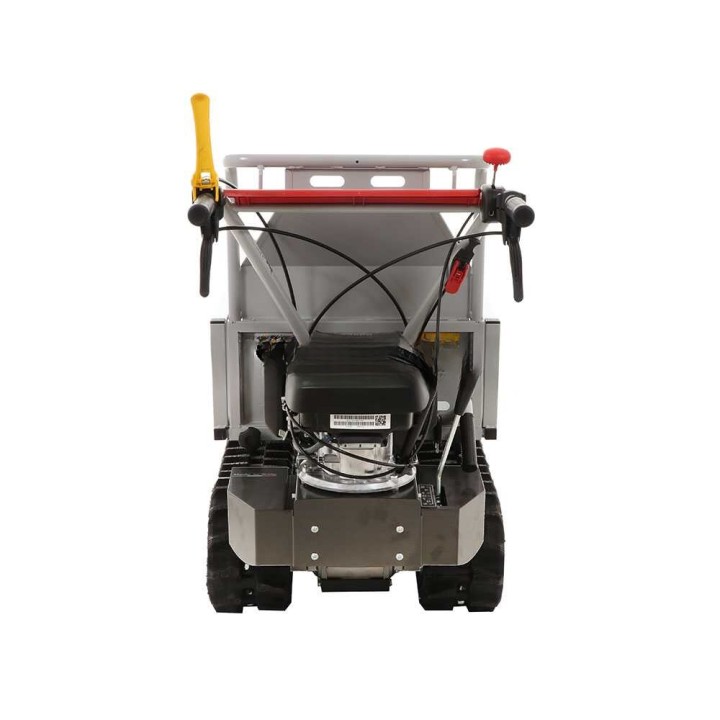

Honda GCVX 170 -moottori
Koneessa on Honda GCVX 170 -yksisylinterinen OHV-nelitahtimoottori. Moottorin iskutilavuus on 166 cm³ ja nettoteho 3,6 kW eli 4,8 HP. Moottorin suurin kierrosluku on 3 600 r/min ja vääntömomentti 11,1 Nm nopeudella 2 500 r/min.
- Alumiininen sylinteri
- Bensiini käyttövoimana
- Yläpuoliset venttiilit
- Öljykylpyvoitelu
- Automaattinen paineenpoisto
- Polttoainesäiliö 0,9 l
Huomio: moottori toimitetaan ilman öljyä. Lue käyttöohje huolellisesti ennen käynnistämistä.
Teräsrunko ja painopiste
Paksusta koteloteräksestä valmistettu runko vähentää tärinää ja melua. Matala painopiste tukee koneen vakautta työskentelyn aikana.
Moottorin ja voimansiirron sijoittelu helpottaa sekä ohjaamista että huoltamista. Tyhjän koneen paino on 165 kg.
Hallintalaitteet ja säädöt
Ohjaimet on sijoitettu ergonomisesti. Punaisen turvakahvan vapauttaminen pysäyttää koneen välittömästi. Alemmat vivut ohjaavat telaketjujen lukitusta ja mahdollistavat oikealle tai vasemmalle kääntymisen.
Ohjaus on säädettävissä vivun liikkeen mukaan. Kun jompaakumpaa vipua vedetään osittain, vastaavan telaketjun liike hidastuu osittain, mikä mahdollistaa hallitun kääntymisen.
- Kiihdytys- ja rikastinvipu: moottorin kierrosluvun ja käynnistyksen hallinta.
- Kytkinvipu: vapautettuna pysäyttää koneen ja toimii seisontajarruna.
- Lavan nostovipu: lavan käsikäyttöiseen kallistamiseen.
- Laidan säätönupit: lavan leveyden laajentamiseen ja supistamiseen.
Toimitukseen sisältyy
- Kaksi 4-tahtimoottoriöljypulloa
- Moottorin käyttö- ja huolto-ohje
- Käyttöohje
- Alkuperäinen pakkaus puulavalla
Tuote toimitetaan valmiiksi koottuna. Pakkaus toimitetaan lavalla, ja toimitukseen sisältyy hydraulinen lastaussilta.
Tekniset tiedot
Yleiset tiedot
| Malli | TN 3400 H |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 350 kg |
| Enimmäiskaltevuus | 17 % |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GCVX 170 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 166 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 3,6 kW / 4,8 HP |
| Polttoaine | Bensiini |
| Voitelu | Öljykylpy |
| Paineenpoisto | Automaattinen |
| Polttoainesäiliö | 0,9 l |
| Suurin kierrosluku | 3 600 r/min |
| Vääntömomentti | 11,1 Nm / 1,13 kgfm / 2 500 r/min |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirron tyyppi | Öljykylvyssä toimivat hammaspyörät |
| Voimansiirron suojakotelo | Metallinen |
| Vaihteet eteenpäin | 2 |
| Vaihteet taaksepäin | 2 |
| Vaihteiden kokonaismäärä | 2 + 2 |
| Etenemisnopeus | Enintään 4,8 km/h |
| Peruutusnopeus | Enintään 2,1 km/h |
| Käyttö | Vaihteenvaihtovipu |
| Kytkin | Kyllä |
| Seisontajarrut | Kyllä |
Lava ja varustelu
| Lavan rakenne | Laajennettavat laidat |
|---|---|
| Lavan laajennus | Kyllä |
| Lavan kippaus | Käsikäyttöinen |
| Lavan vakiomitat | 93 × 52 × 35,5 cm |
| Lavan laajennetut mitat | 106 × 90 × 35,5 cm |
| Lavan sisäkorkeus | 240 mm |
| Lavan suurin kallistuskulma | 45° |
| Telaketjun leveys | 170 mm |
| Telaketjun tukipituus | 690 mm |
| Rullien kokonaismäärä | 4 |
| Käynnistys | Käsikäynnistys narusta |
Mitat ja paino

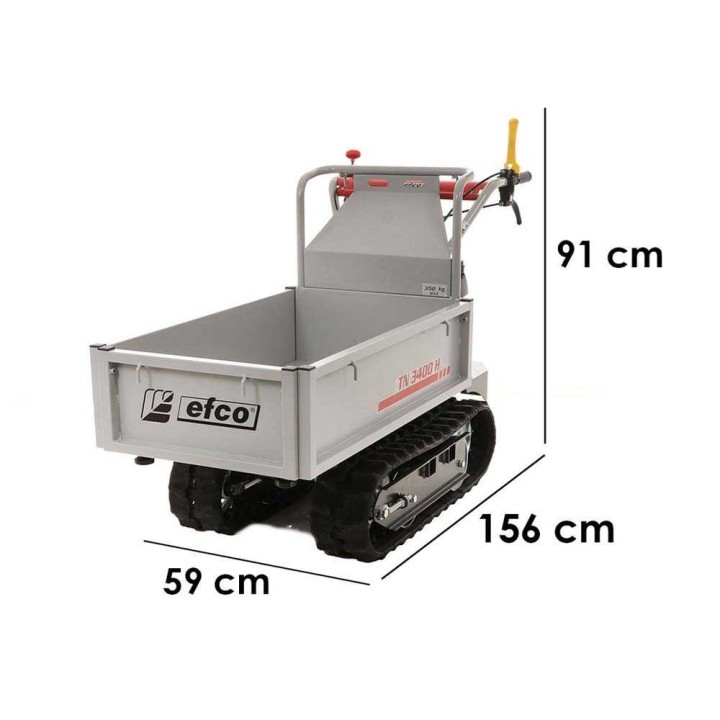

| Tuotteen mitat | 156 × 59 × 91 cm |
|---|---|
| Nettopaino | 165 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat | 163 × 69 × 112 cm |
| Paino pakkauksineen | 185 kg |
| Toimitus hydraulisella lastaussillalla | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat motokottikärryn mitat ja paino?
Tuotteen mitat ovat 156 × 59 × 91 cm ja nettopaino 165 kg. Pakkausmitat ovat 163 × 69 × 112 cm ja paino pakkauksineen 185 kg.
Kuinka suuren kuorman kone voi kuljettaa?
Koneen kantavuus on 350 kg. Enimmäiskaltevuus on 17 %.
Voiko lavaa laajentaa ja kallistaa?
Laavassa on laajennettavat laidat. Vakiomitat ovat 93 × 52 × 35,5 cm ja laajennetut mitat 106 × 90 × 35,5 cm. Lava kallistuu käsikäyttöisesti enintään 45°.
Millainen moottori motokottikärryssä on?
Koneessa on Honda GCVX 170 -yksisylinterinen OHV-nelitahtimoottori, jonka iskutilavuus on 166 cm³ ja nimellisteho 3,6 kW / 4,8 HP. Moottorin käyttövoima on bensiini, polttoainesäiliön tilavuus on 0,9 l ja käynnistys tapahtuu käsin narusta.
Miten tuote toimitetaan?
Tuote toimitetaan valmiiksi koottuna puulavalla. Toimitukseen sisältyy hydraulinen lastaussilta, moottorin käyttö- ja huolto-ohje, käyttöohje sekä kaksi 4-tahtimoottoriöljypulloa. Moottori toimitetaan ilman öljyä.
